新宝来安装大屏导航拆装教程
1 46 发布于 2020-01-08 13:04:28 只看楼主 热门标准
点击查看热门标准,热门算法维度通过账号健康度、浏览、评论、点赞、收藏、转发、反作弊等进行综合评判
修改帖子
今天阴天,天气预报说一会还要下雪,本以为今天不会很忙,结果一上班就来了一辆新款宝来安装大屏导航,趁着这个机会,给大家介绍一下新款宝来中控的拆装方法。

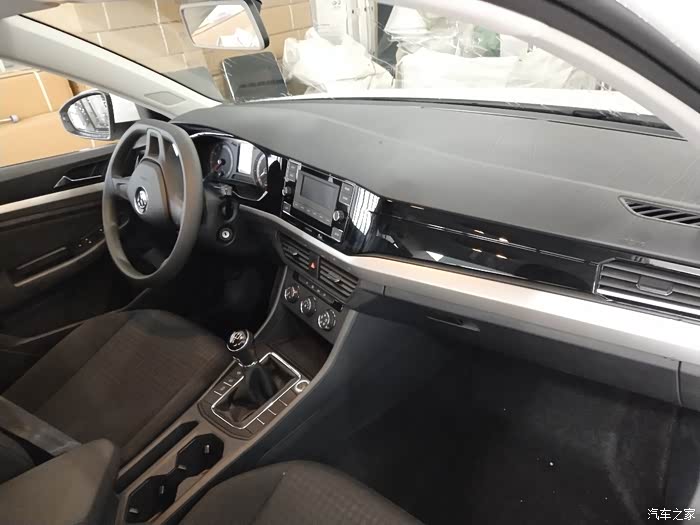

准备安装大屏的车子,2020款手动低配宝来

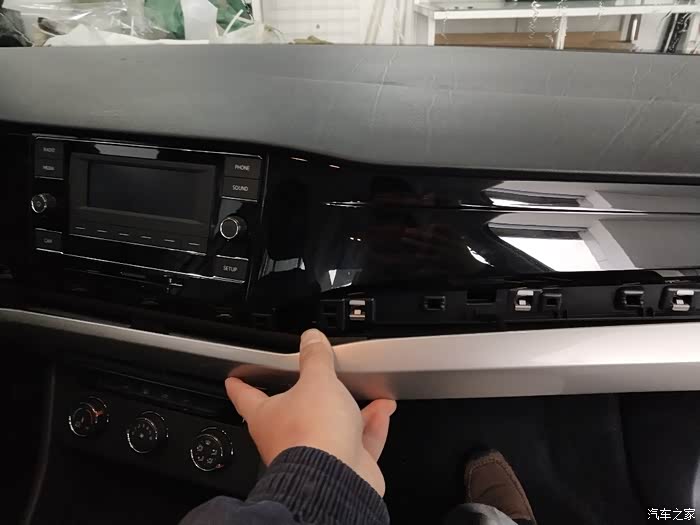

先拆这个银色装饰条,都是卡扣,直接翘就行

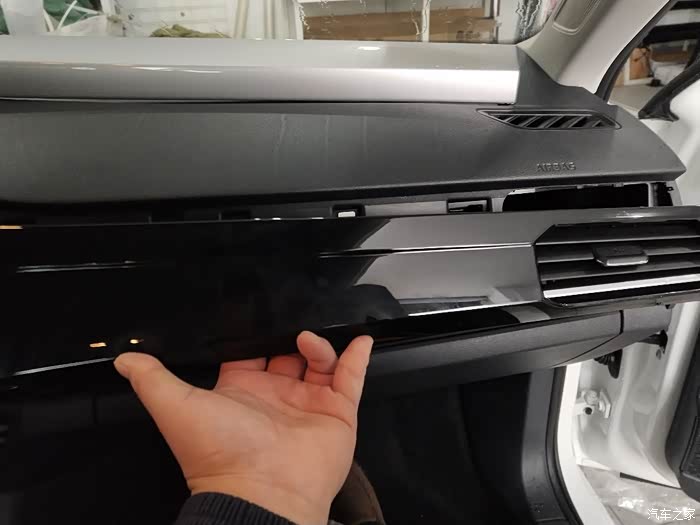

然后拆副驾驶这个黑色装饰板,注意先从主驾驶方向往副驾驶方向翘,先翘副驾驶的话,容易把出风口留在车上

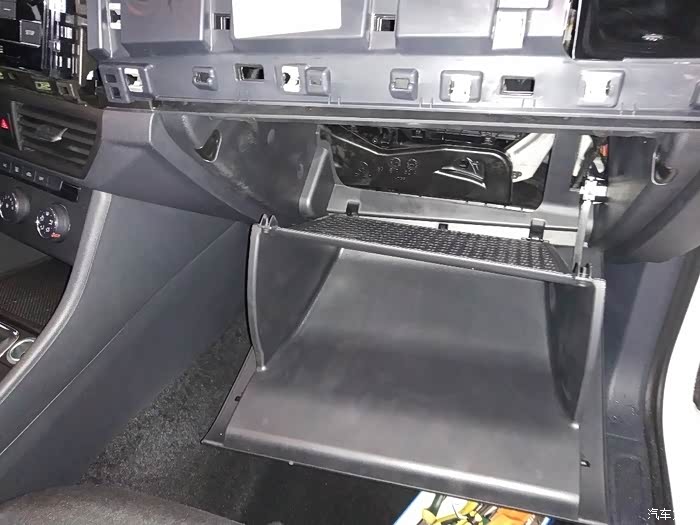

副驾驶手套箱,左右各一个卡扣,同时按住就能放到这个位置,一会USB插口要从这边接出来

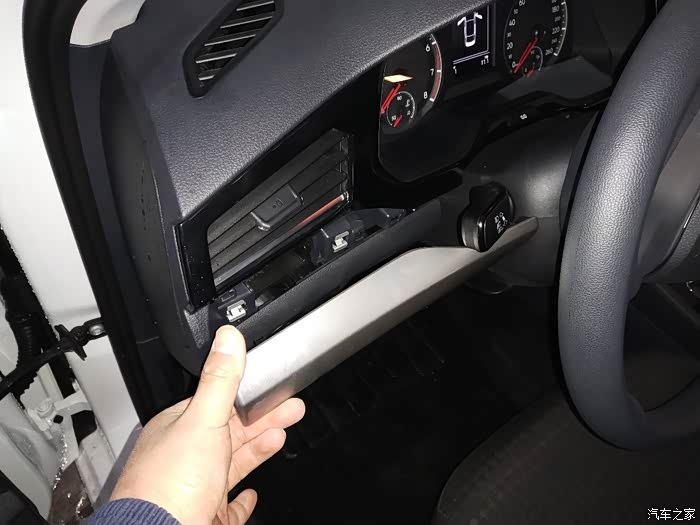

再来到主驾驶这边,翘下银色装饰条,没有螺丝

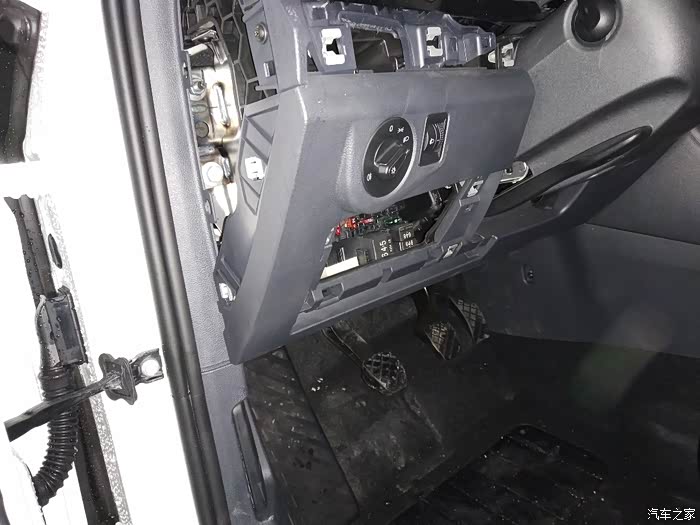

主驾驶侧面盖板和保险盒盖板起开,方便走线

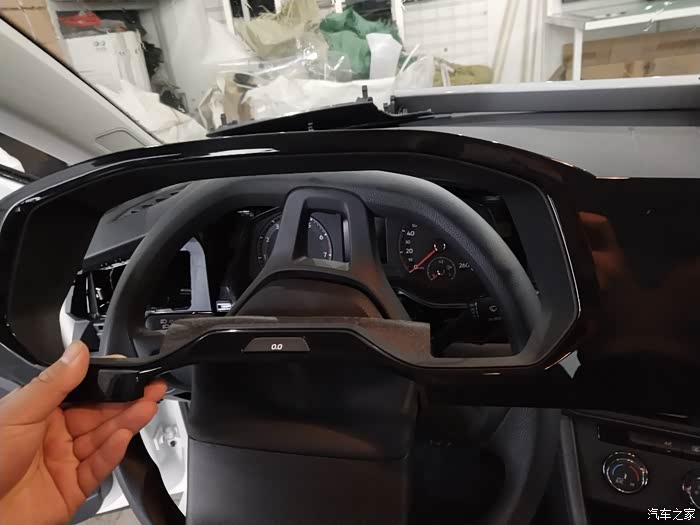

仪表盘装饰罩,先从副驾驶方向往主驾驶方向翘,总之不要先翘带出风口的一侧,容易把风口留在车上

中间出风口,左右各翘一下就下来了

主机4个T20螺丝,拆下来之后再用专用工具把支架和主机分开

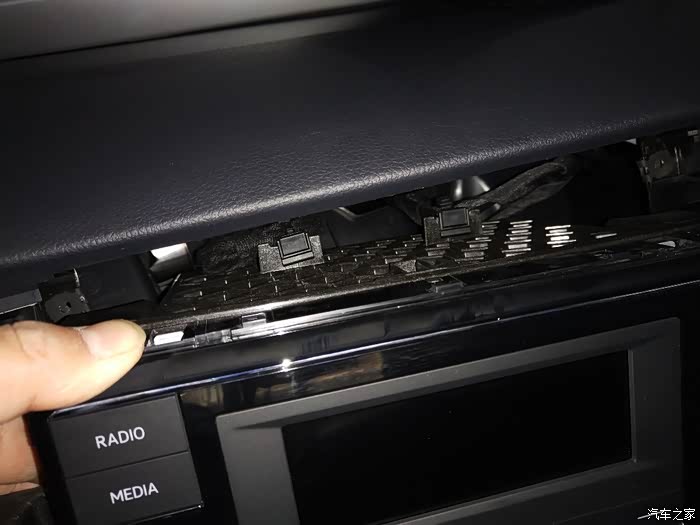

螺丝拆下后,上方有两个卡子固定线束的,一字螺丝刀一翘就下来了

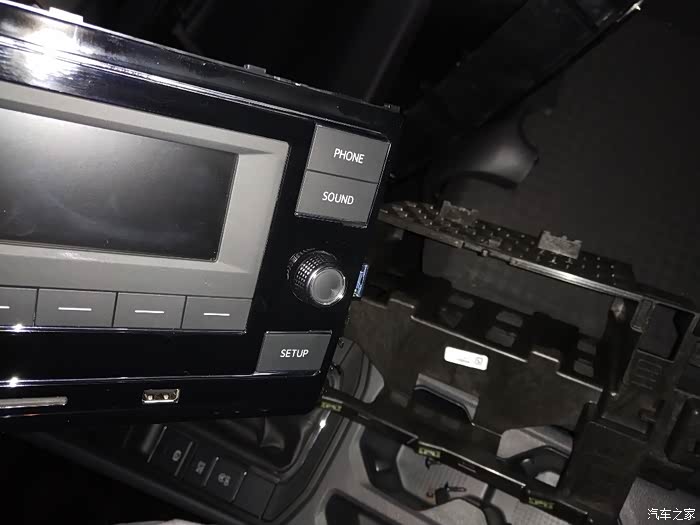

主机和支架分离

走好线束,和主机对插

倒车影像线束从门槛处走到后备箱处

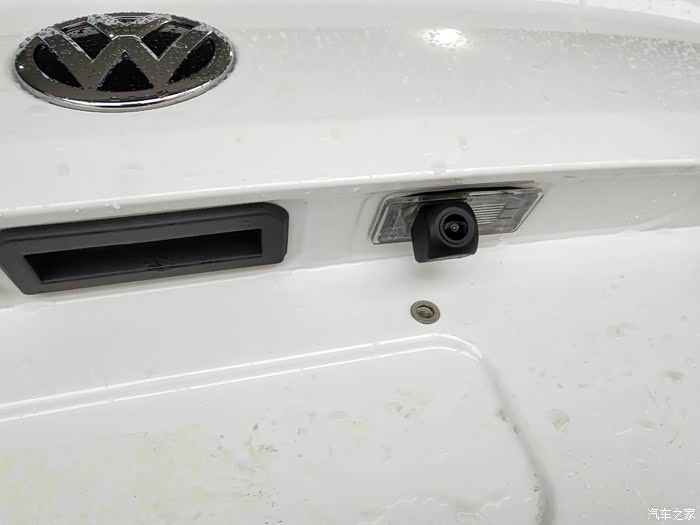

高清摄像头

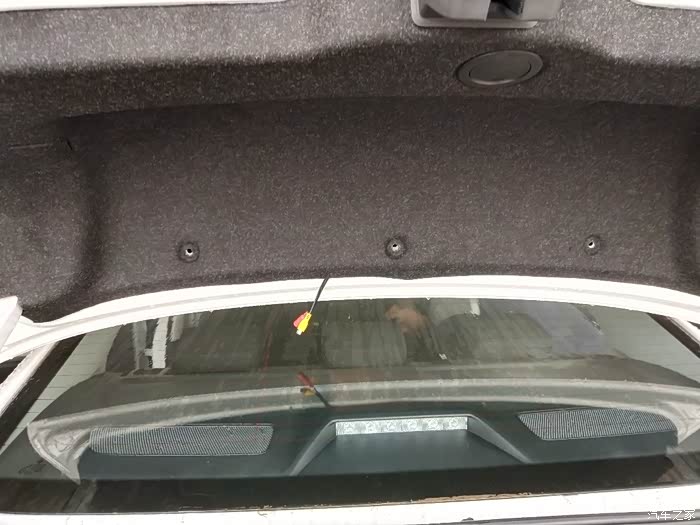

装摄像头后备箱盖板不用拆,图中三个卡扣拆了就能穿过来

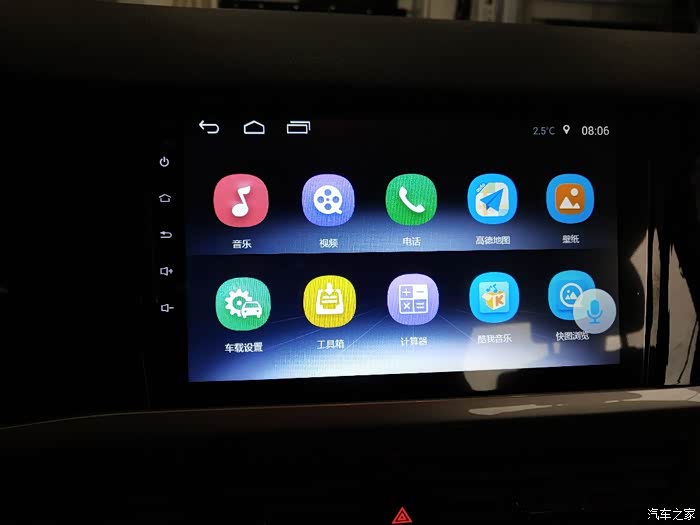

安装完成,主界面

菜单、功能

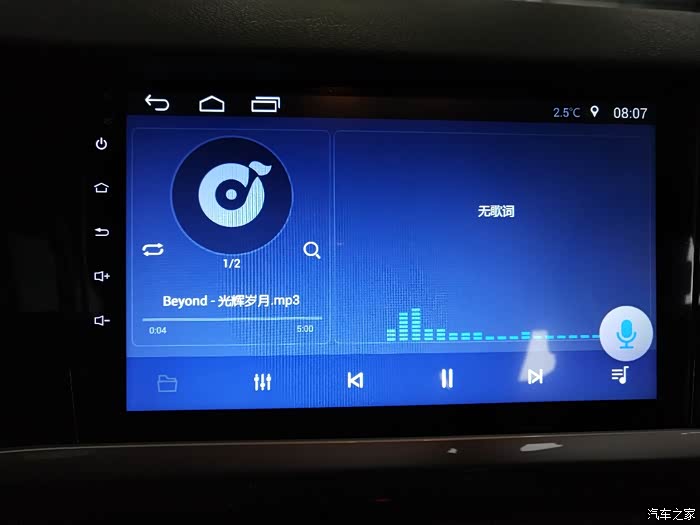

音乐界面

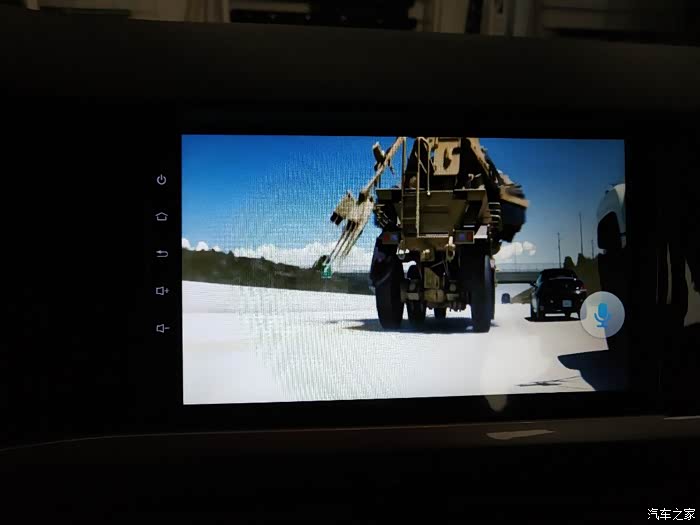

视频界面

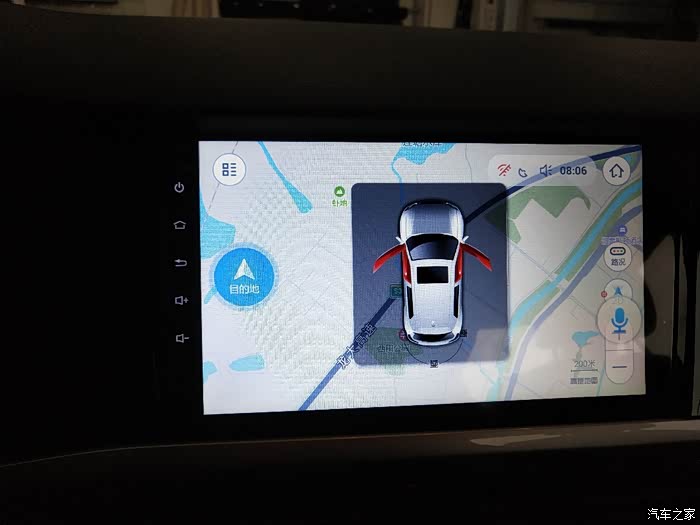

高德地图还有车门显示

倒车影像

安装完成,希望对大家安装大屏导航或者升级原厂中控有所帮助。
