【感恩15周年，属于我和之家的故事】第二帖，因为标题强制太长，所以就只能在这里说明一下，这是第二帖咯。

首先来介绍一下这位翼搏车友——黄总。他是一名IT行业精英，曾在华为奋斗过8年青春岁月，现任本地某IT公司总经理。就像黄总经常说的，工作就是为了生活，我们80后熬过那段拼搏岁月，安家置业后，就应该以家庭为中心，工作都是为了更好的和家人生活在一起。所以，自己跳出华为，留在家里自己创业，创办公司享受生活。
所以，我还是很佩服他的。作为同龄人，这么早就实现了财务自由，为啥你就那么优秀呢？

黄总的翼搏开了一年就再添新车了，所以这台翼搏基本上就是他夫人的买菜车。因为家用，当时买的自动风尚型，女生吧，都还是比较喜欢翼搏的可爱造型才购买的。背着小书包，我去上学校，就是这感觉。

这也不奇怪，咱们群里80、90后的女车友那么多

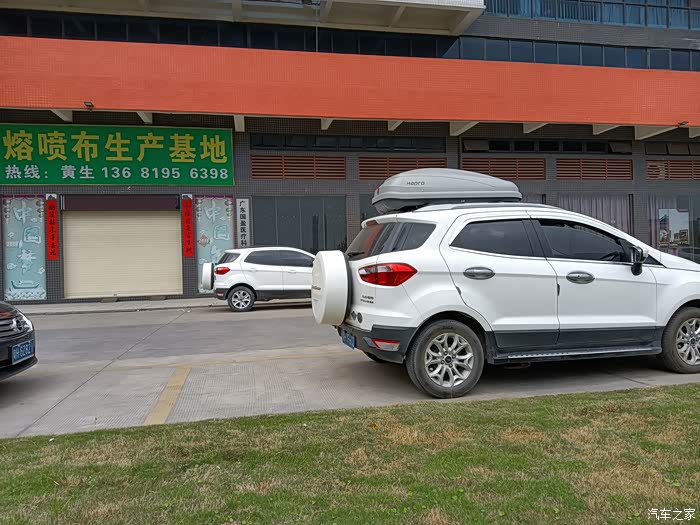

下午值班，溜出来黄总公司里喝茶。这个创业园还是非常适合聚会的，楼下有餐馆，楼上的办公空间也非常大，交友胜地啊！把车停在黄总家的翼搏旁边，感觉我的车还是加装了不少外饰啊。

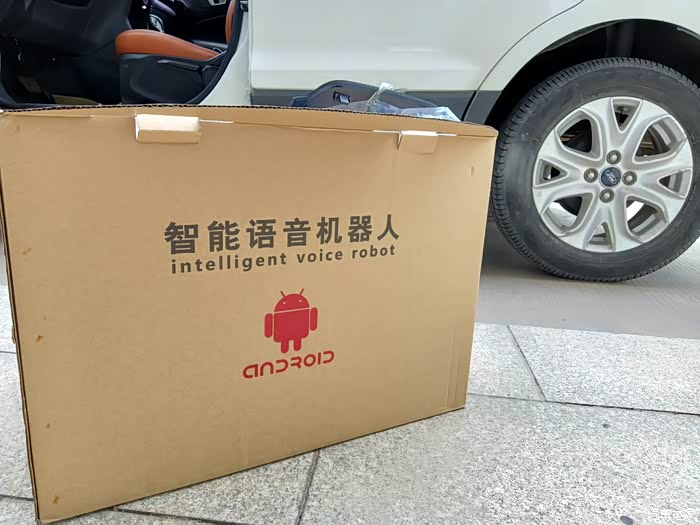

黄总说是昨天到货的，外包装就一个安卓图标，智能语音机器人。然后其他的啥信息都没写，包装盒两面都是一样的图片。

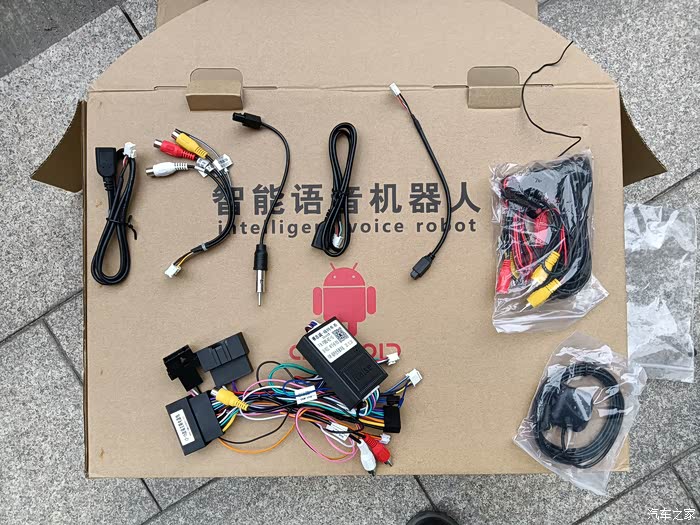

先不管那么多，拿出所有的零配件看一下，总共就这么多东西。貌似连个CD机都省去了，线束比较多，还好一些重要的线束上面是有贴纸说明的。

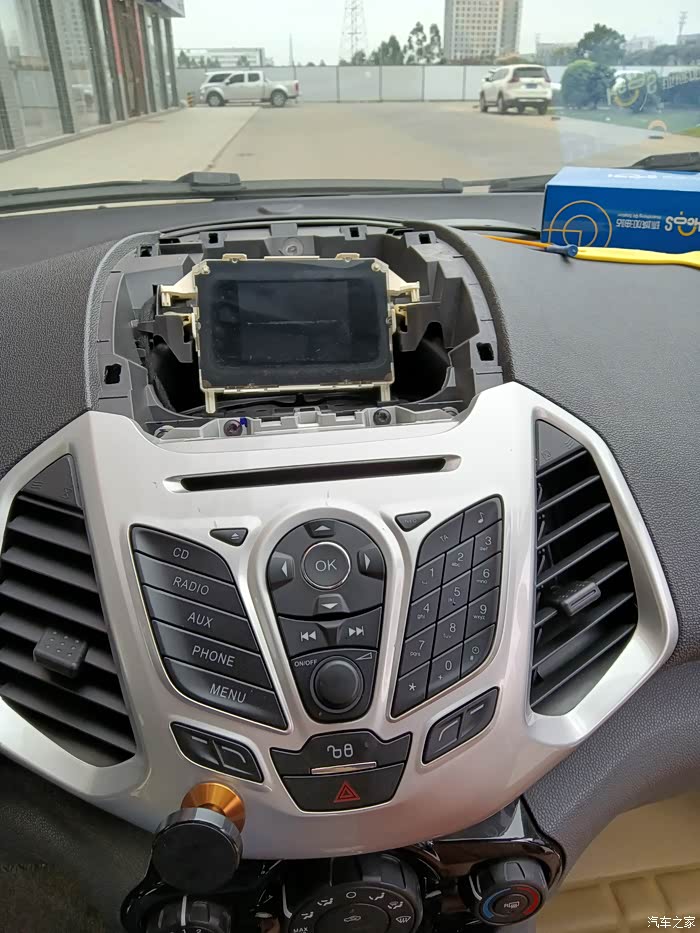

开工了，先拆除原车的小蓝屏，这些对我来说都已经是轻车熟路了，我都拆过好多遍。还有不会拆的车友可私信我，视频通话指导，哈哈！先撬开台面上的黑色面板罩子，再来拆银色按键面板。

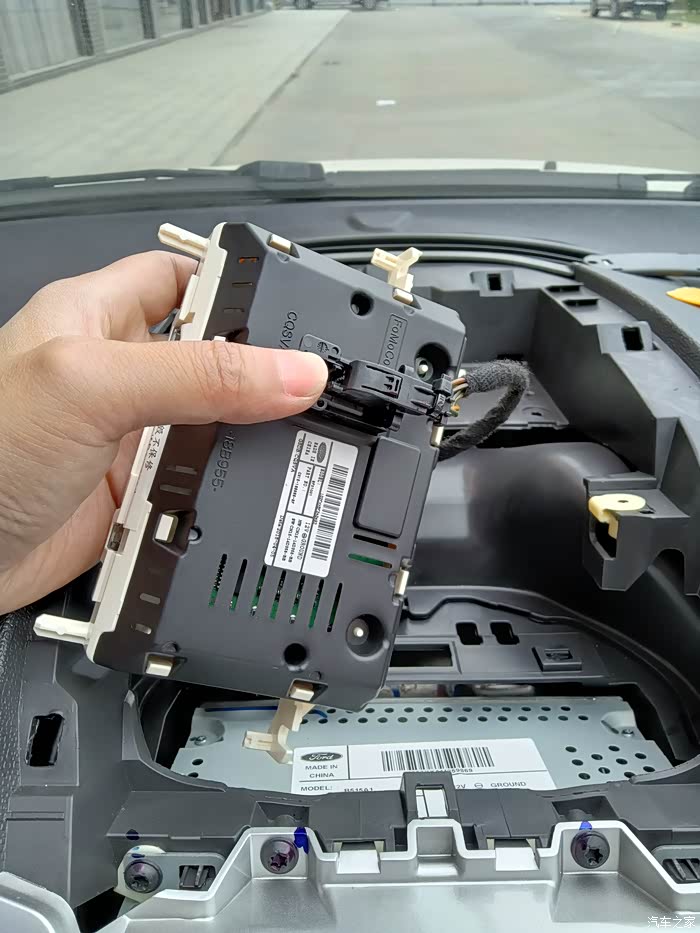

拿出翼搏原车的小蓝屏幕

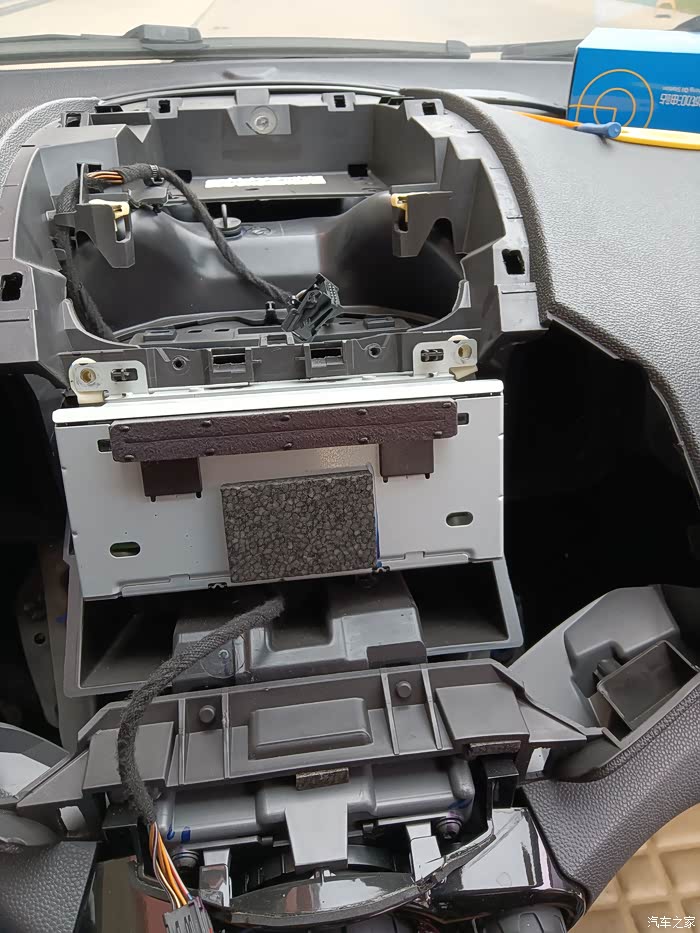

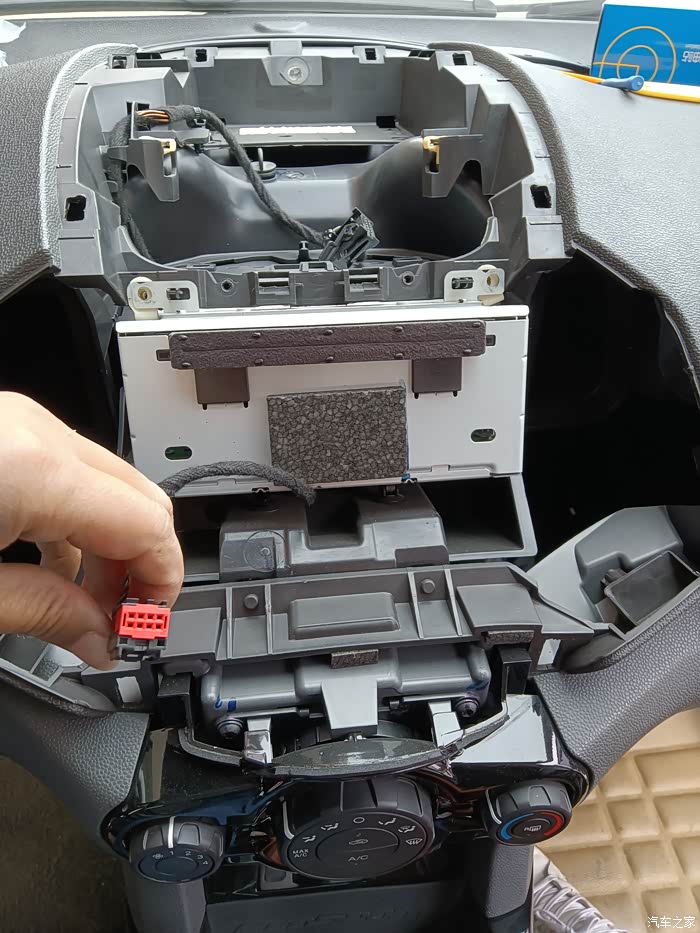

按键面板拆下来之后，再拆原车CD机。黄总说CD机里还有片正版的光碟呢，两百多元一张的碟子。懒得返工了，直接珍藏在CD机里咯！这个橘红色的插头就是连接按键银色面板的。

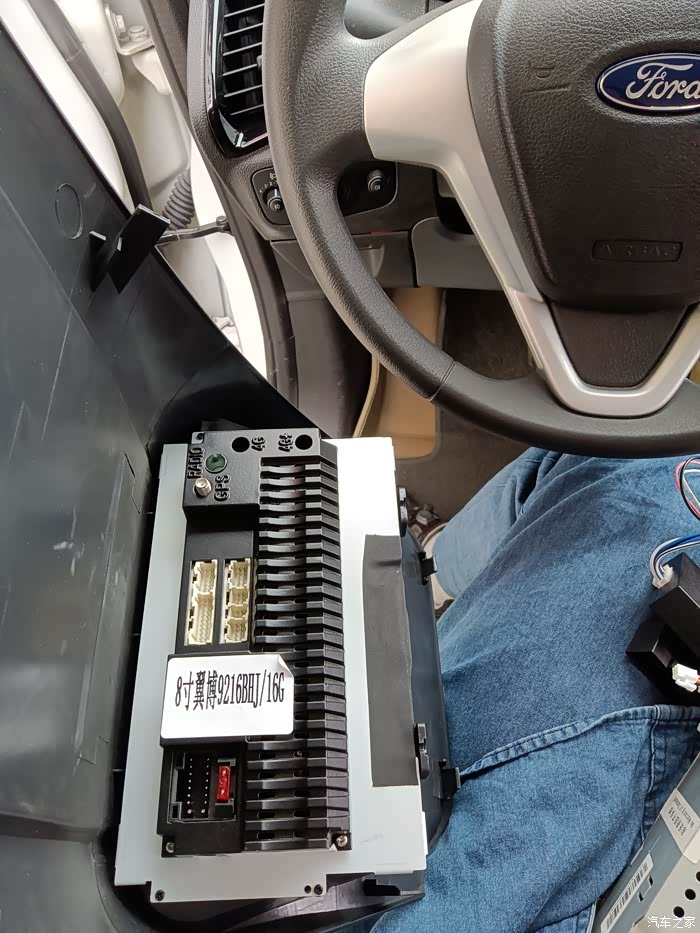

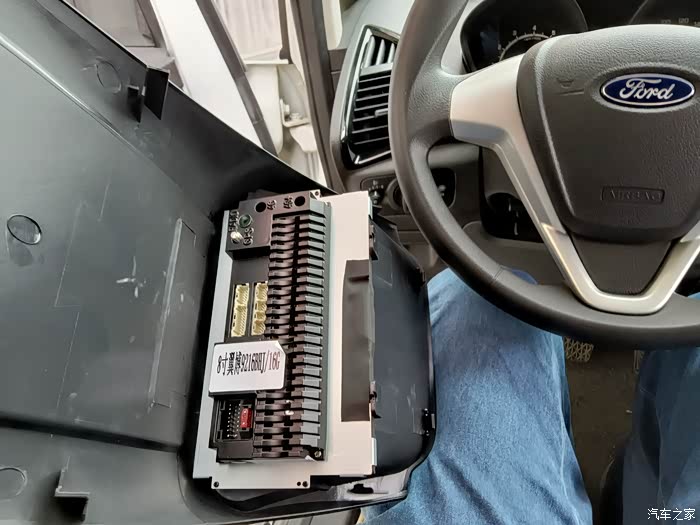

这个是新的安卓屏幕接线母口区，对着空位针脚插入即可。

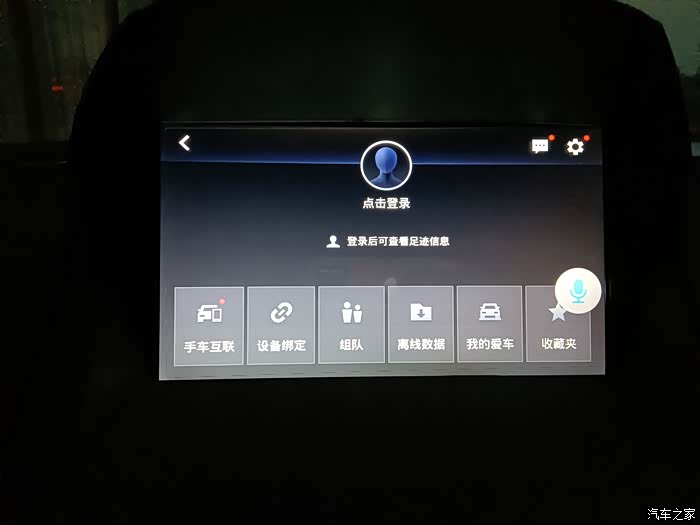

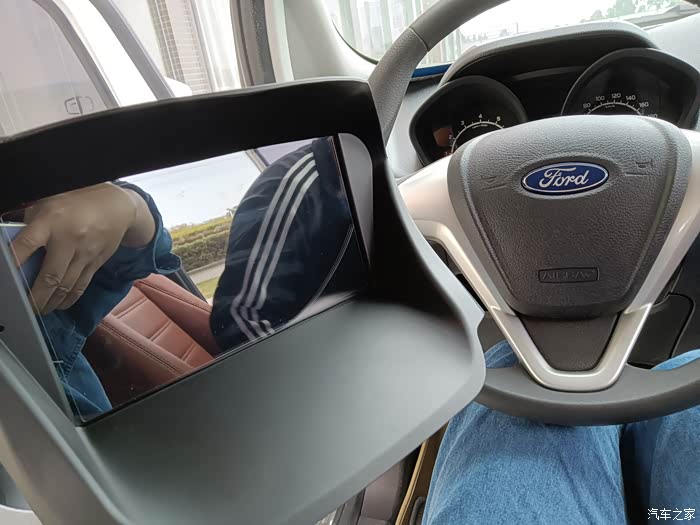

新的屏幕，应该是8寸屏幕，出厂自带贴膜。

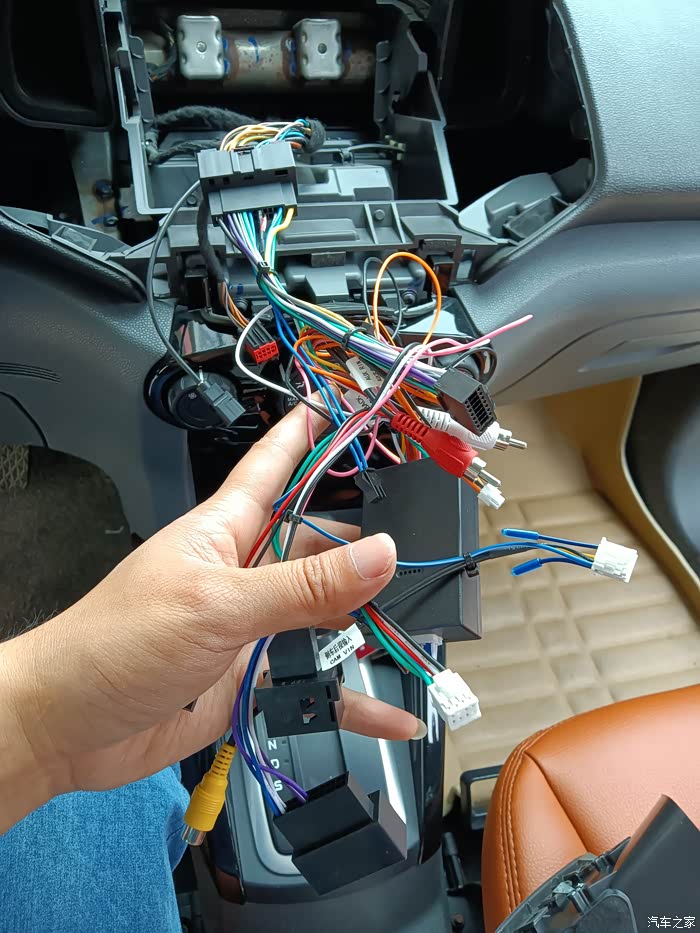

凌乱吧，这么多线，待我一根根对接！

好家伙，居然写着12-15款福克斯电源线！看来是通用版本的线束，只是主机模块里面的程序有一点点不同吧。
可能福特的很多车型都是通用的模块。

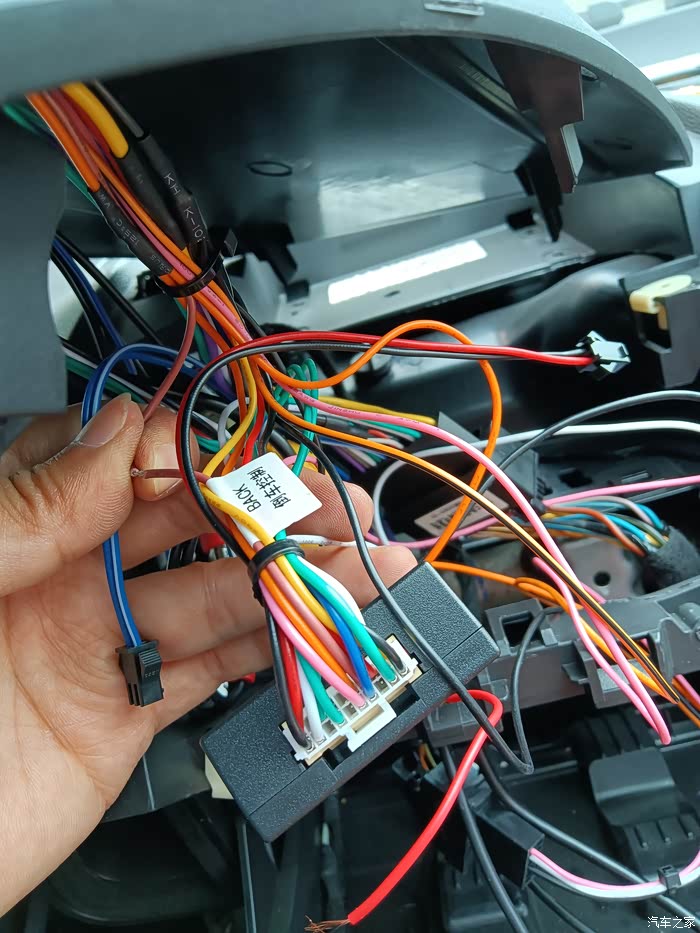

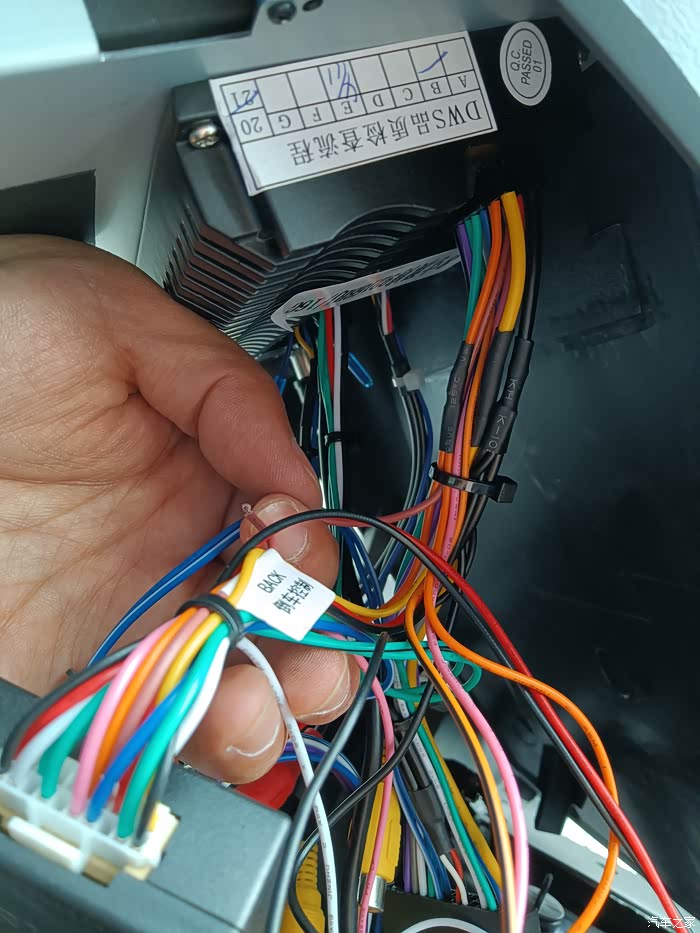

线束上都贴标签纸了，这个是倒车控制线，棕色的，需要剪断，靠近显示器侧的那一半线头和倒车影像摄像头的红色线对接在一起即可，车尾的红色线头再接到倒车灯的正极，福特翼搏倒车灯的正极是一根蓝色线。

这头解码器模块插头已经是插好的。需要接的几根线大致如下：
1、USB延长线；
2、原车主机控制线头和新安卓机的主机控制线对接；
3、GPS模块线；
4、天线
5、倒车影像的正负极圆头对插；
6、’倒车影像信号触发红色线，接倒车灯正极蓝色线。

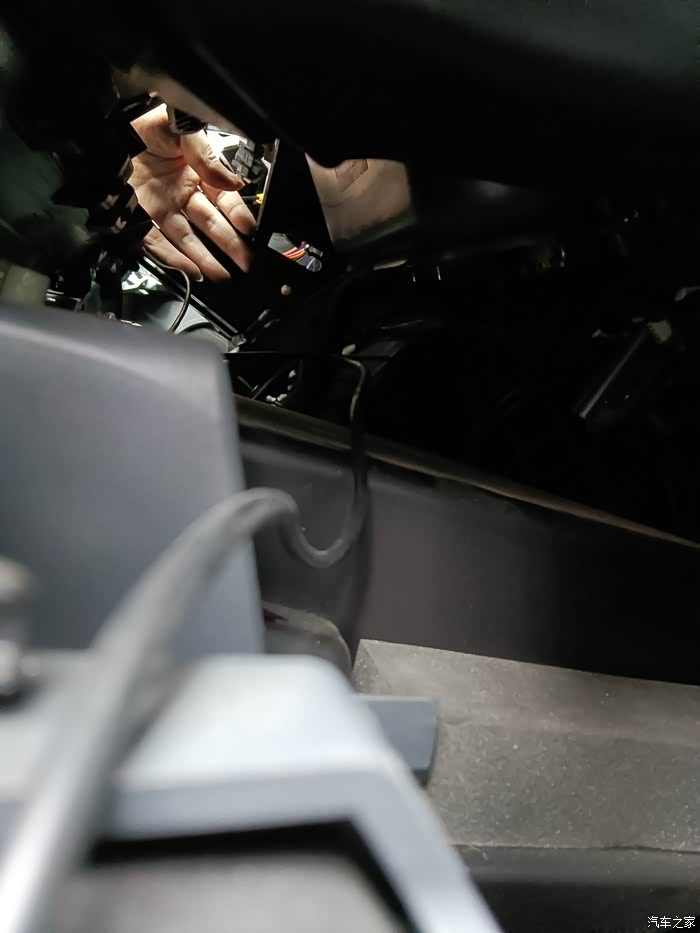

把副驾驶侧面的塑料三角板拆掉，就可以从车门处看到一个大通道，从中控台CD机处把倒车影像的线穿到副驾驶室的A柱处，这个就是副驾驶位台面的内部视角图。

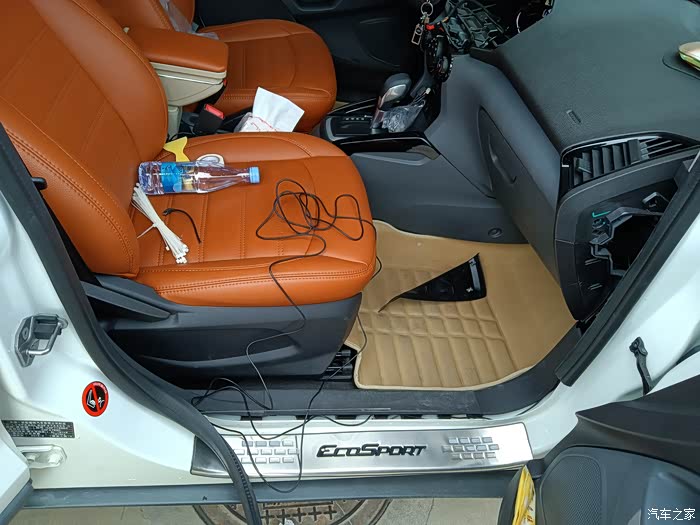

把副驾驶门框胶条拉掉，然后拆下副驾驶台面的侧面三角板，再穿线，徒手都能穿过的。

从副驾驶位置往后排穿线。

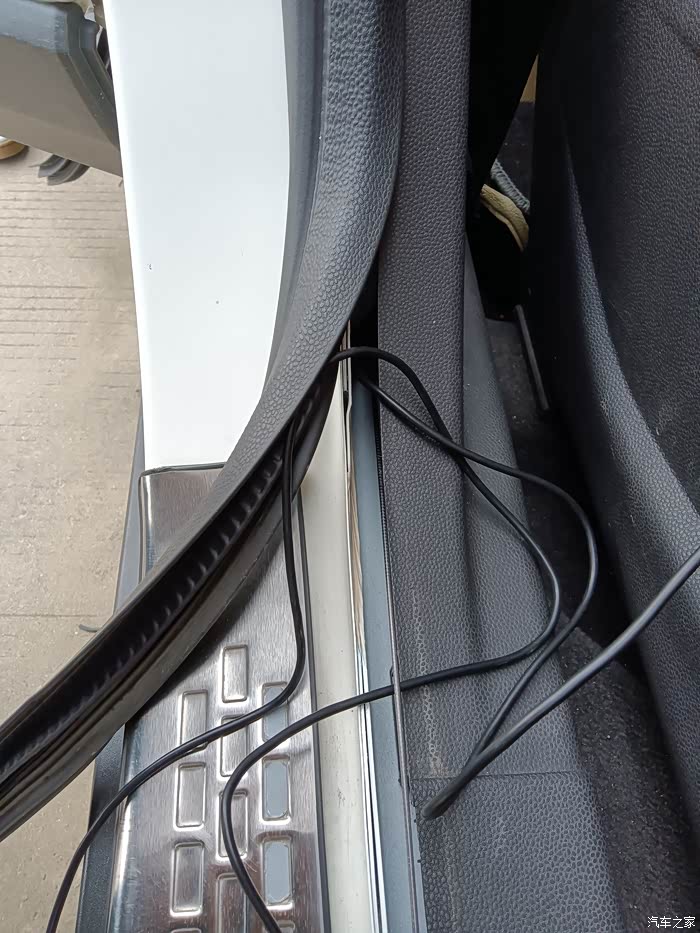

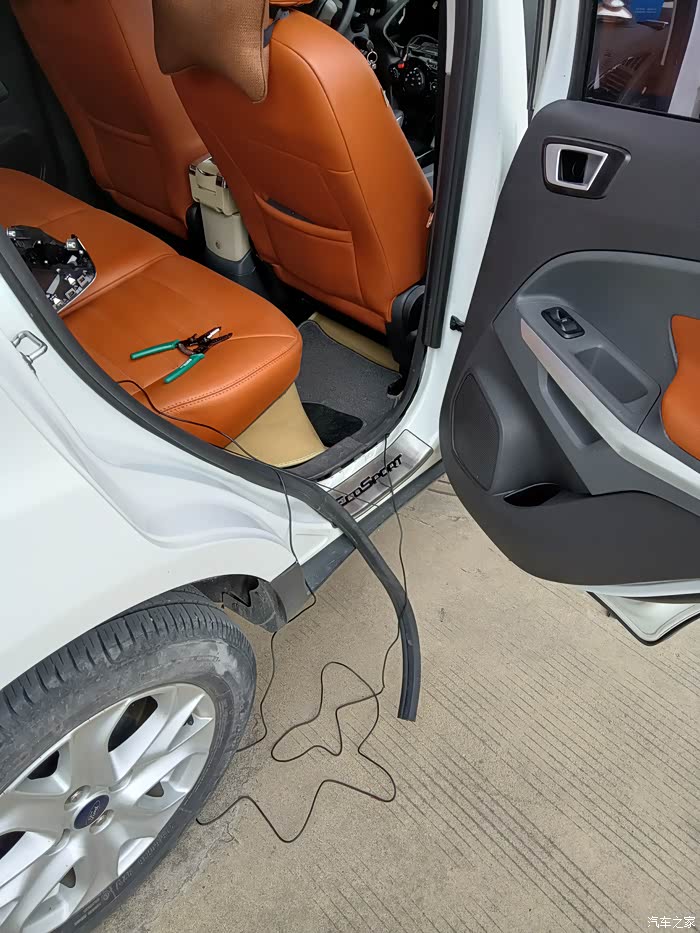

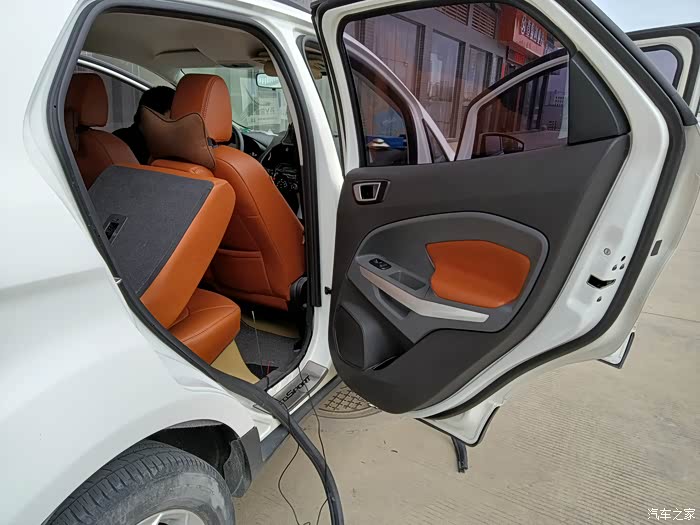

把车门框的黑色密封胶条都拉下来，这个很简单的，暴力就扯下来了，没有胶水，就是胶条卡住铁皮的。大胆扯下来吧，走线这样很方便的。

从副驾驶位往后排座穿线，需要一根细铁丝，或者长树枝都可以，传过来之后，需要把后排座的脚踏板黑色原车塑料板拉起来一点点，再把线往后尾箱走。这时候需要把后排座椅掀翻两折。

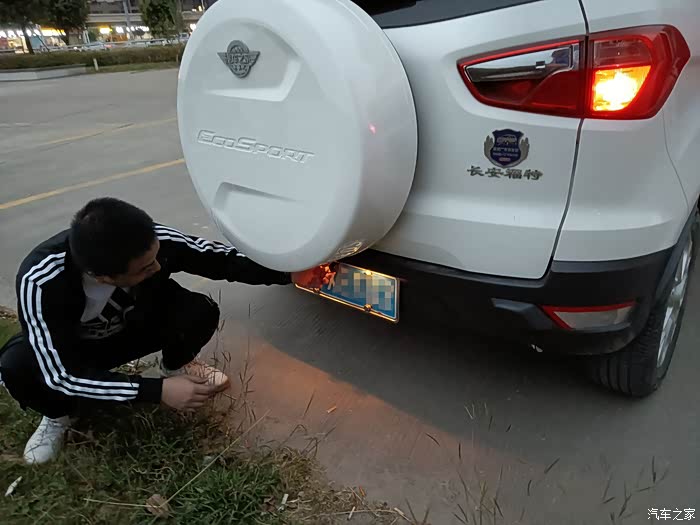

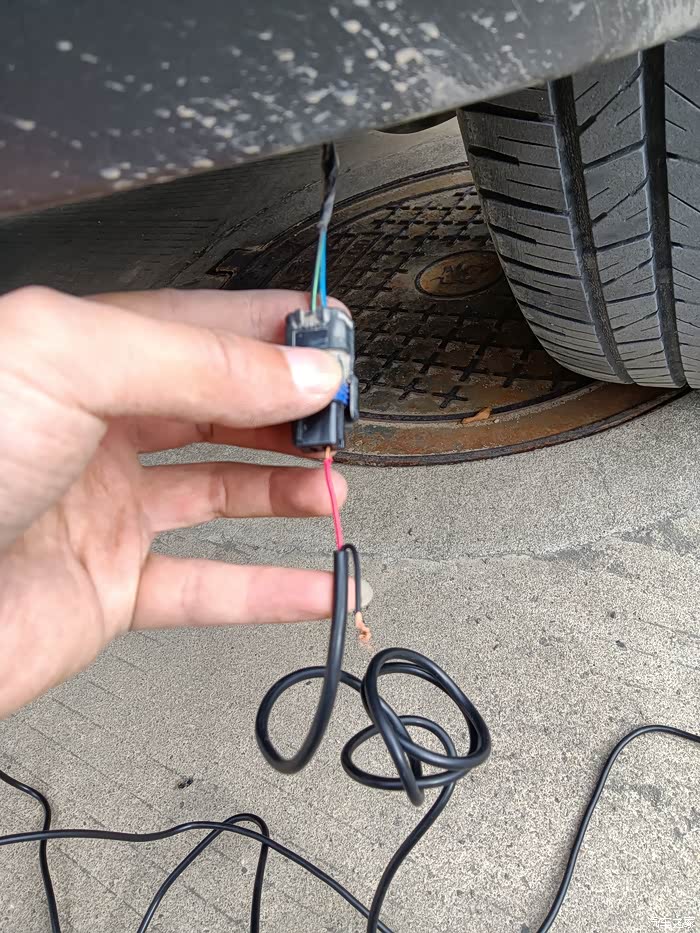

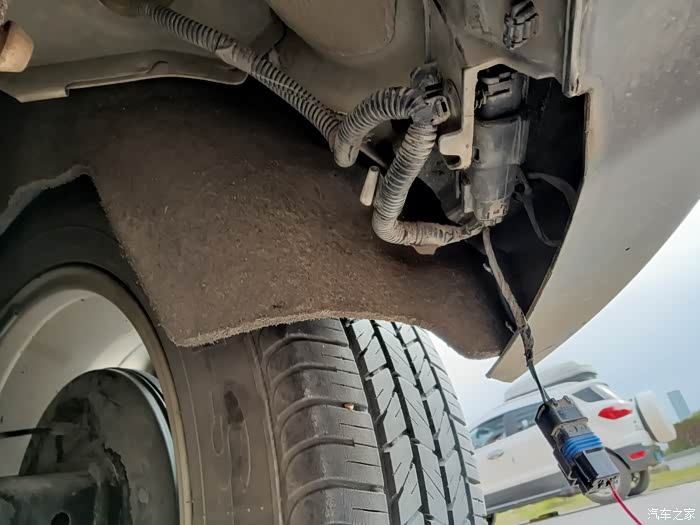

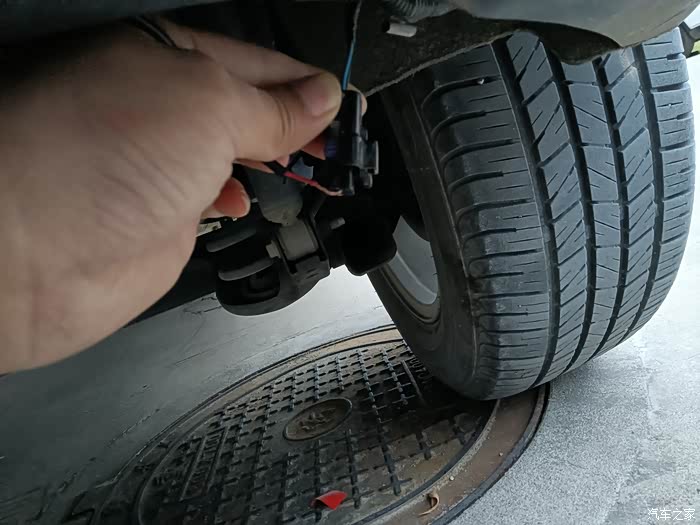

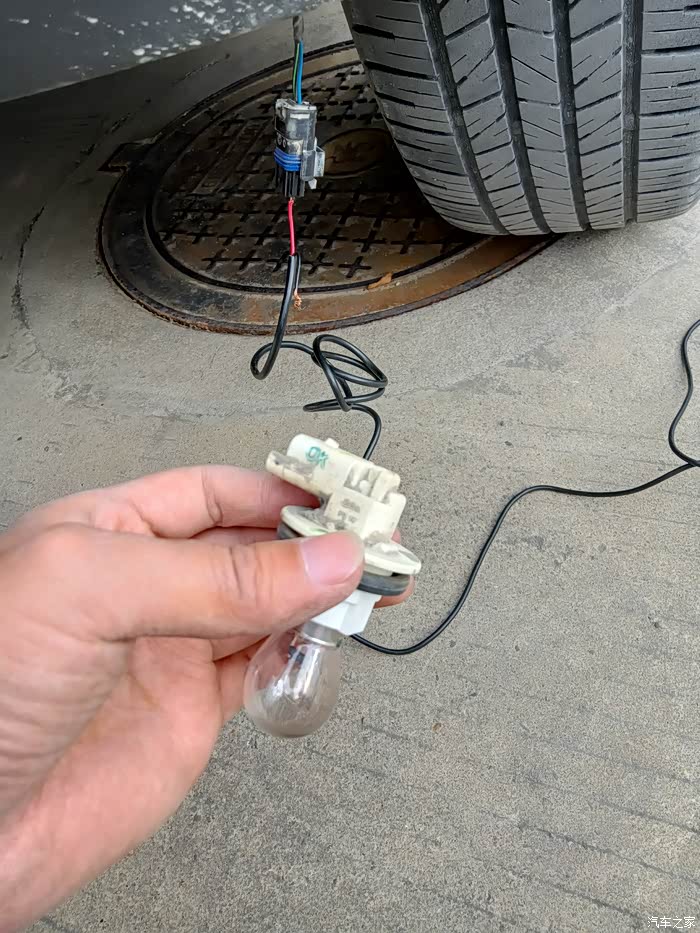

翼搏倒车灯在车尾门的右侧底下，蹲地上，徒手摸进去，里面有个白色的卡件，那个就是后尾灯的底座。徒手逆时针方向旋转大概45度就能拧下来这个车灯的，拧下来的时候是连线路一起的。我们先把倒车信号线两根红色短接在一起，再用一根延长线引接到倒车灯的正极。因为不知道哪个是正极，我就拿万用表测量了一下，福特翼搏2013款的倒车影像信号触发线接法：倒车灯蓝线是正极，绿黑花线是负极，这个我是测量电压有+14伏才确定的。

福特翼搏2013款的倒车影像信号触发线接法：倒车灯蓝线是正极，绿黑花线是负极
