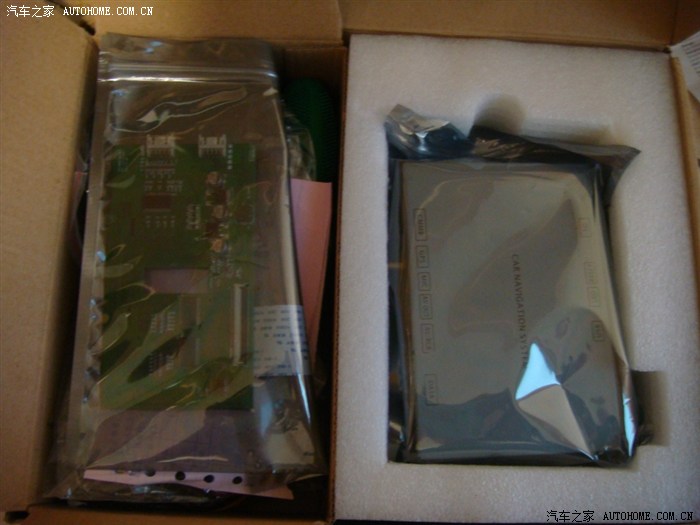

昨天傍晚快递到了，心情有点激动，梦寐以求的导航终于到了，但是有个小小的遗憾，本来想买带电视功能的，可惜店家今天说过几天，后天又是过几天，我等了10天，再也等不了了，所以就放弃了那个功能。就纯粹导航加USB了。收到的快递；

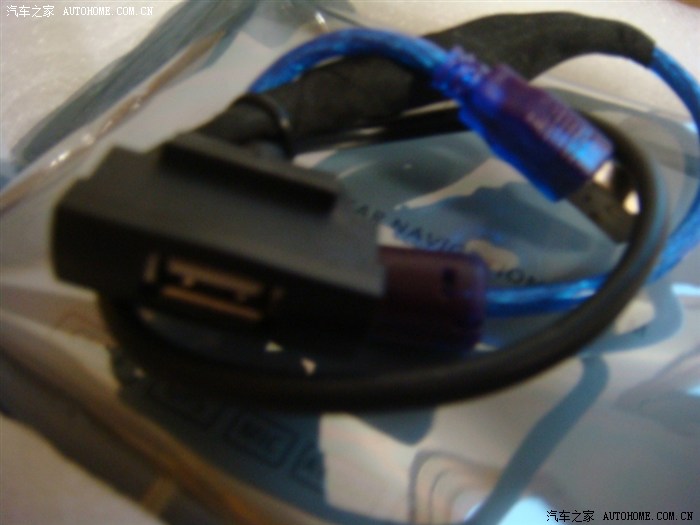

这个就是USB接线

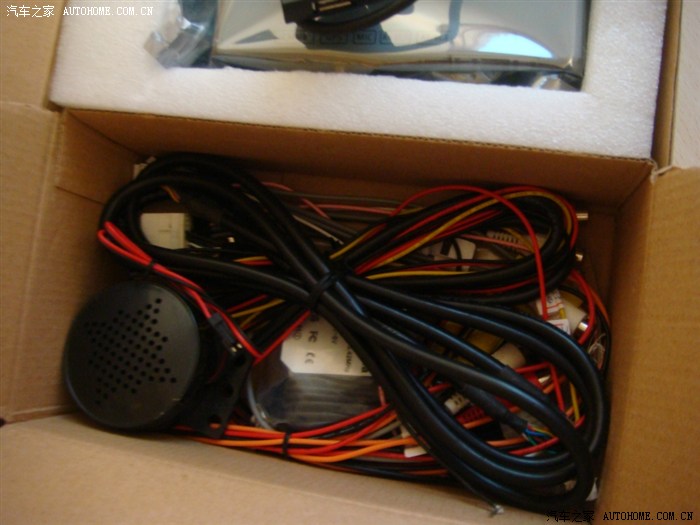

一堆接线

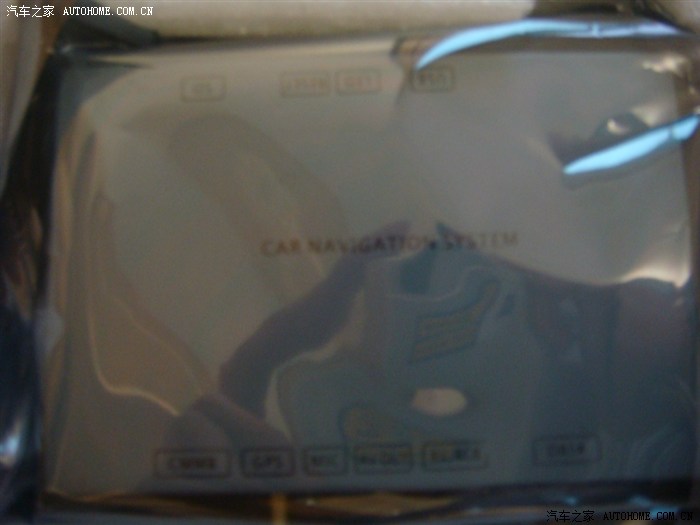

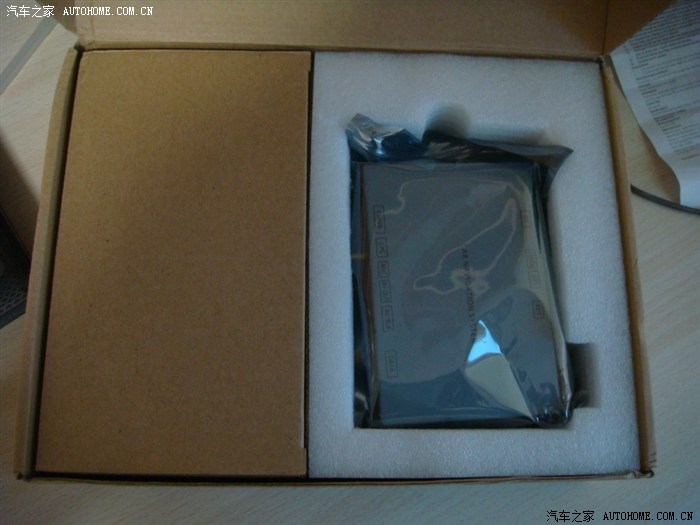

核心---解码器


包裹翻个底朝天，怎么没有说明书呢？
电话打过去，说是可能漏发了，我就电话里大概问了一些我搞不清的地方，就准备明天星期天安装了，

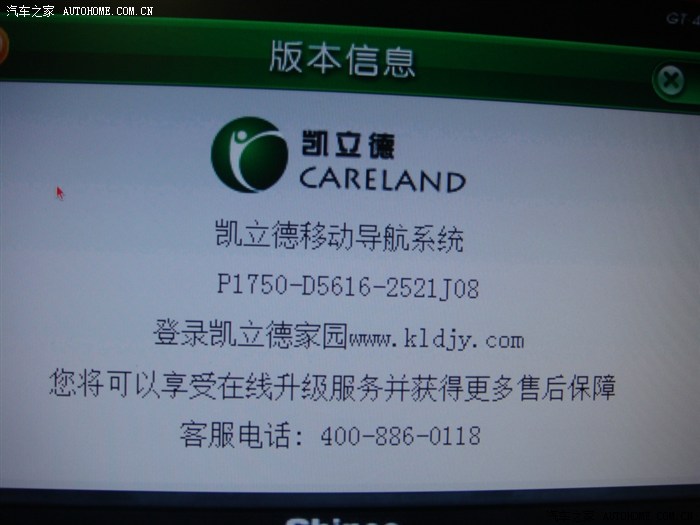

我在家里电脑上面用模拟器看了一下装的是凯立德的地图，还是最新的夏季版本的（秋季版本的已经23号出来，但是没有破解版的）等有破解版出来就可以换了。

今天是个好日子！！！

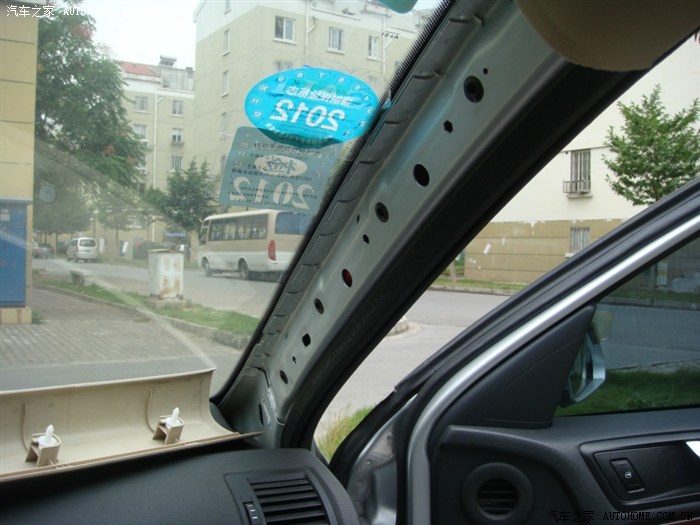

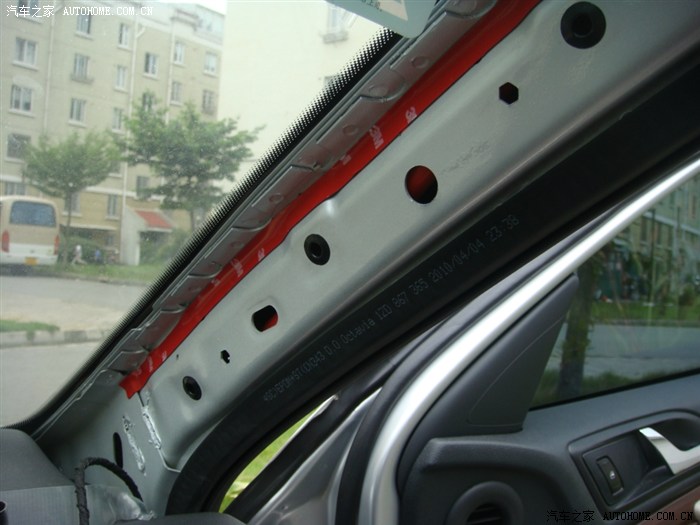

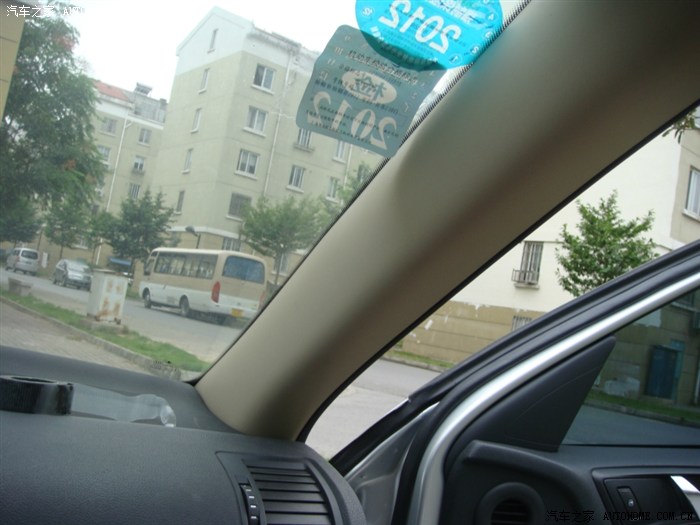

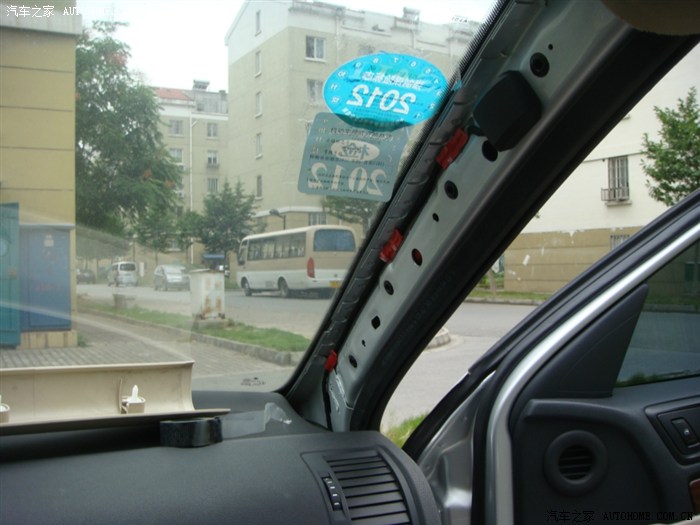

副驾驶A柱安装GPS天线

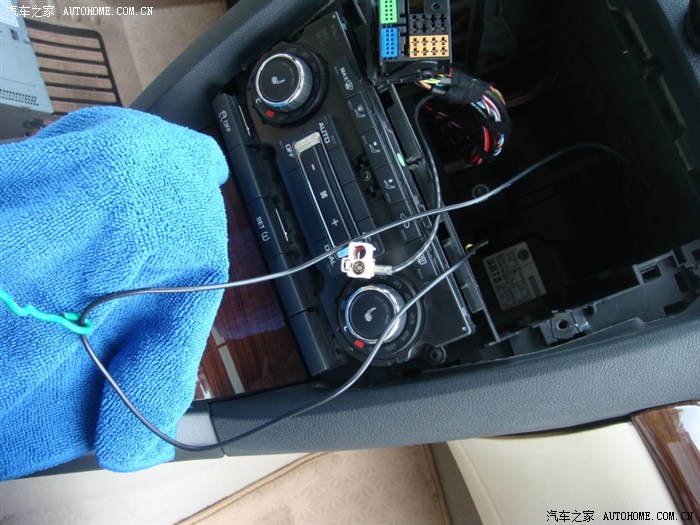

先把天线从A柱穿到中控台图片位置，

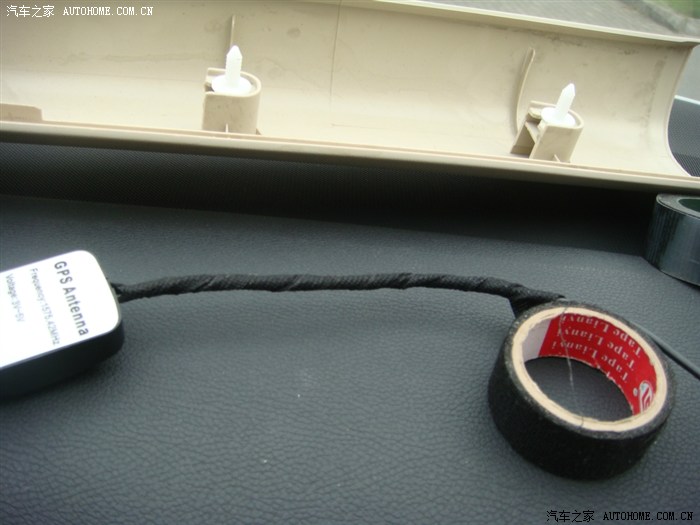

天线用胶布绕一下，都懂的。

再帖一个3M胶



天线这样完成了一半了，

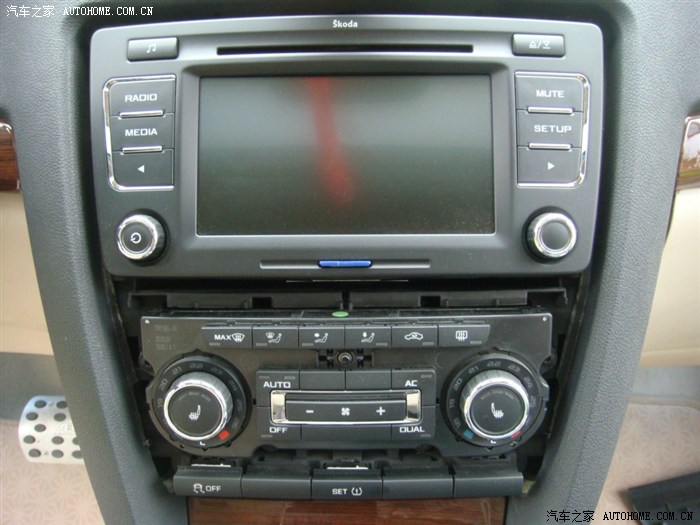

开始拆中控台从烟灰缸底下向外拉，以后就省力了。

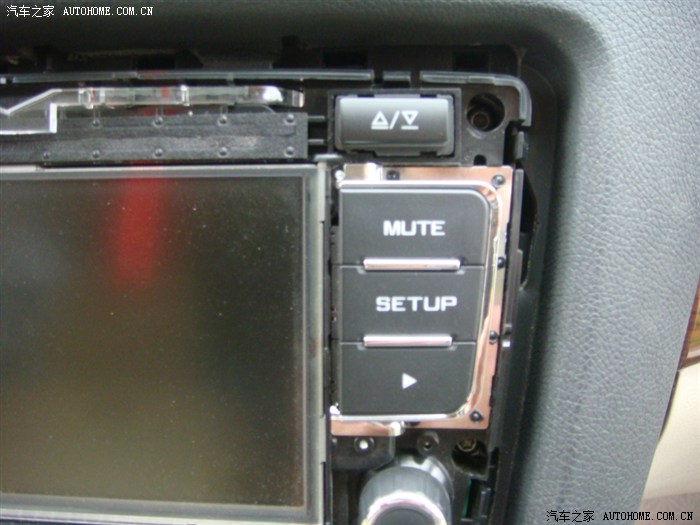

再拆掉RCD510上面一块面板就看见4颗T20的螺钉了。

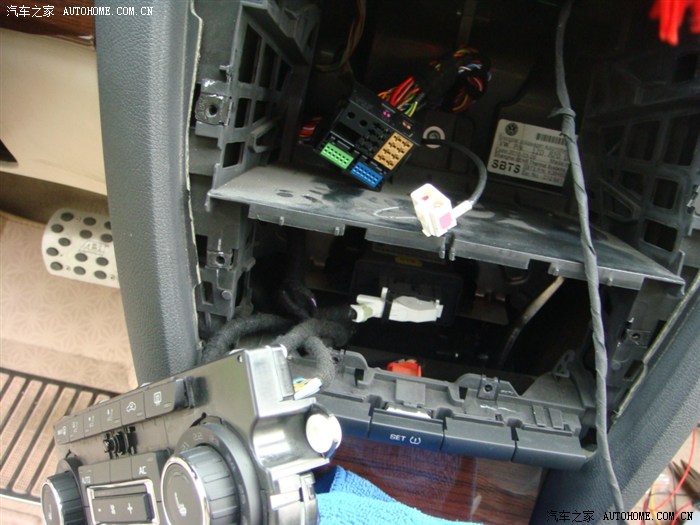

拔下插头里面空间还是蛮大的

上面是什么没有看出来，

RCD510俯视图

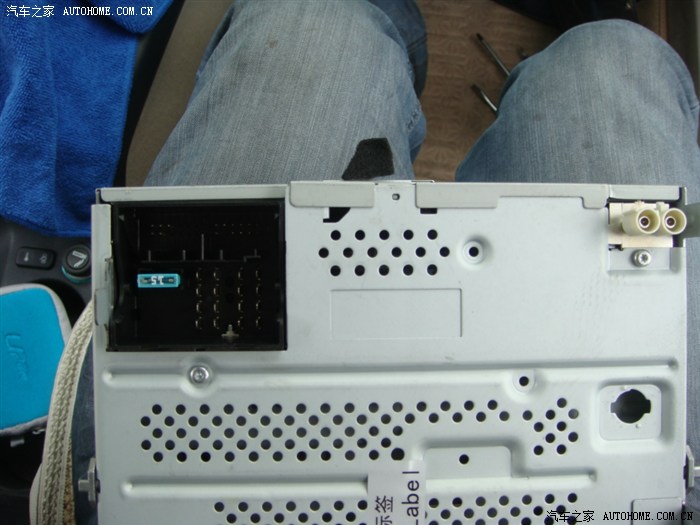

后视图

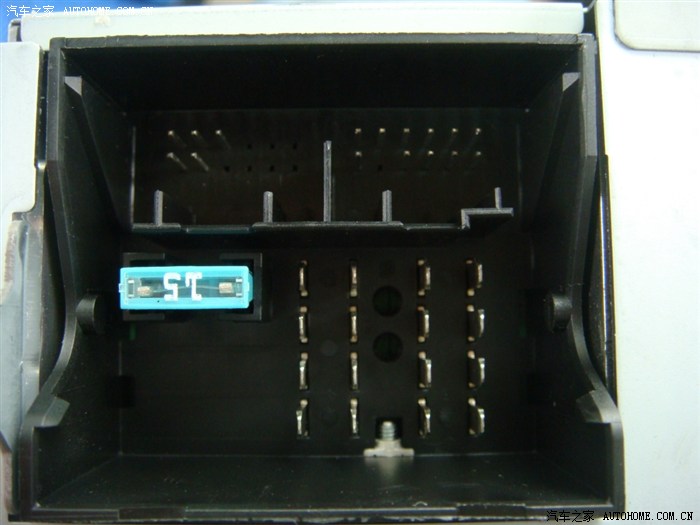

插口放大图

插口命名

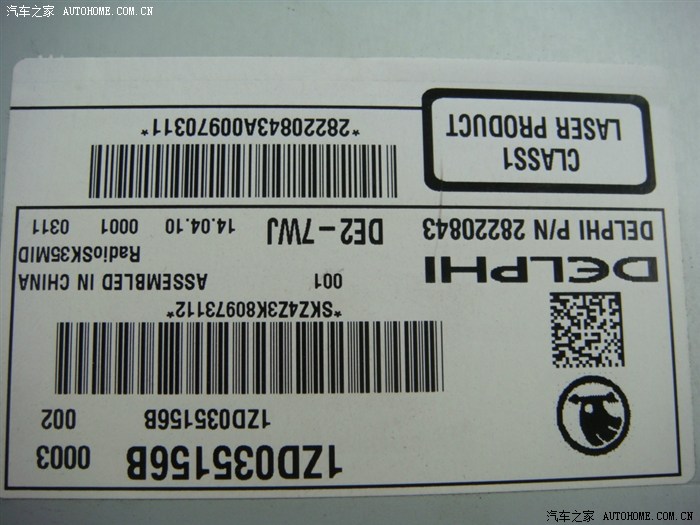

条形码

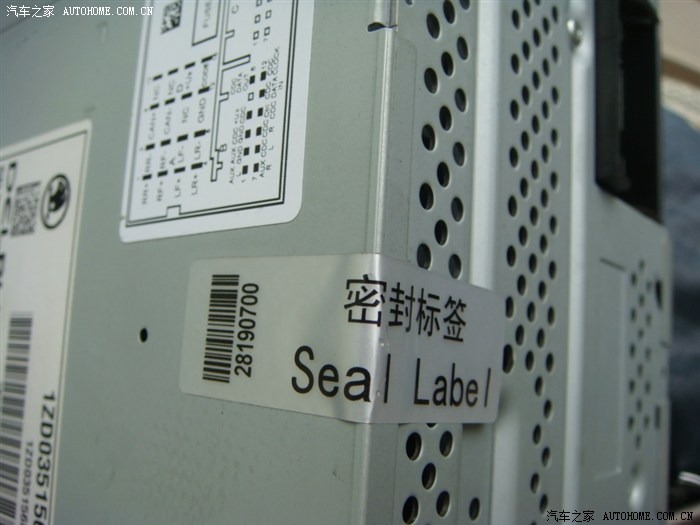

这个标签要撕掉，等下里面有一颗螺丝要拆

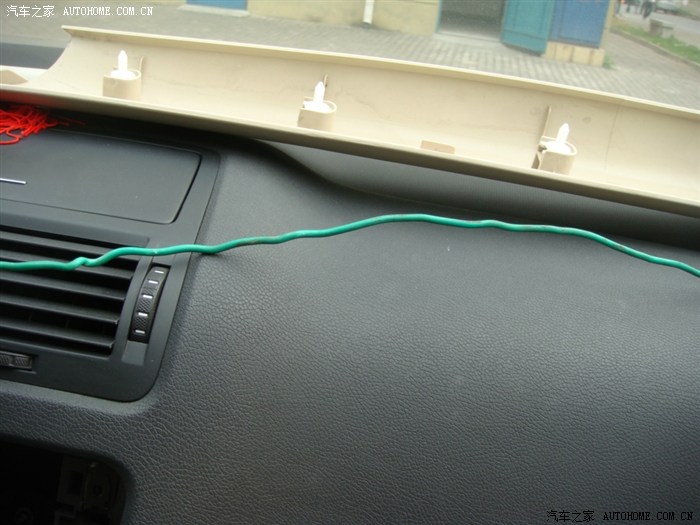

下面找根合适的线，或者铁丝，

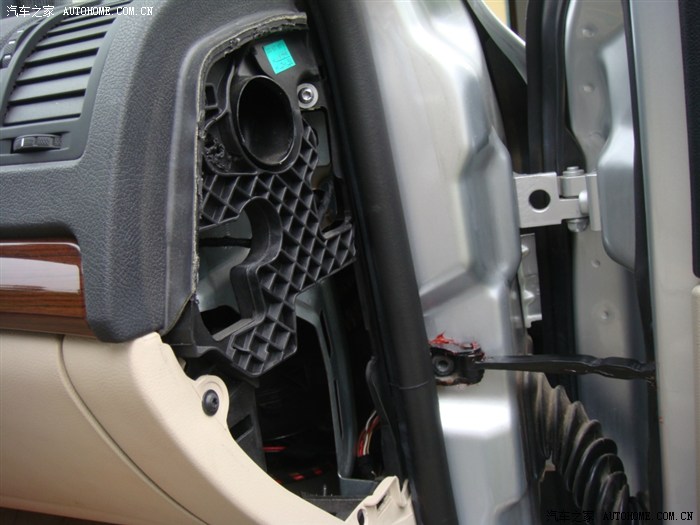

在副驾驶右侧穿到中控台里，头上弯钩。

线有这个长度就够了，说明一下，线不能太细，不然穿线难都大，

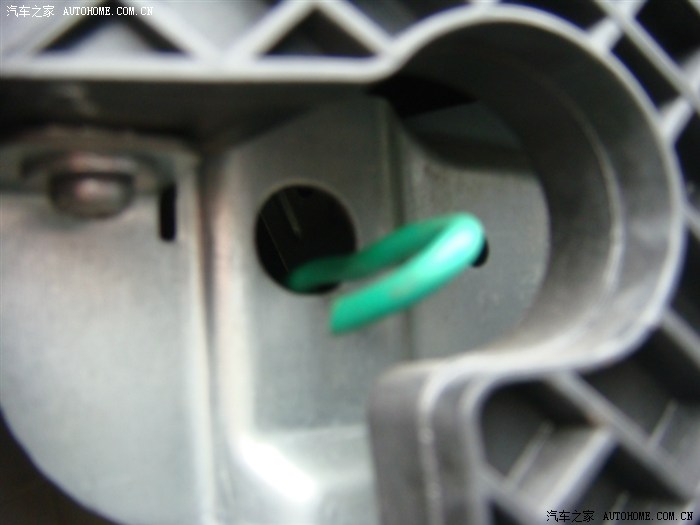

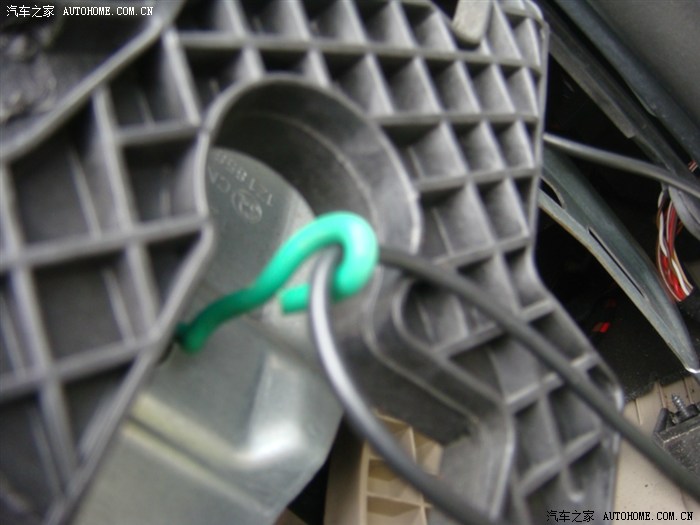

这样弯一下。


慢慢拉就出来了。

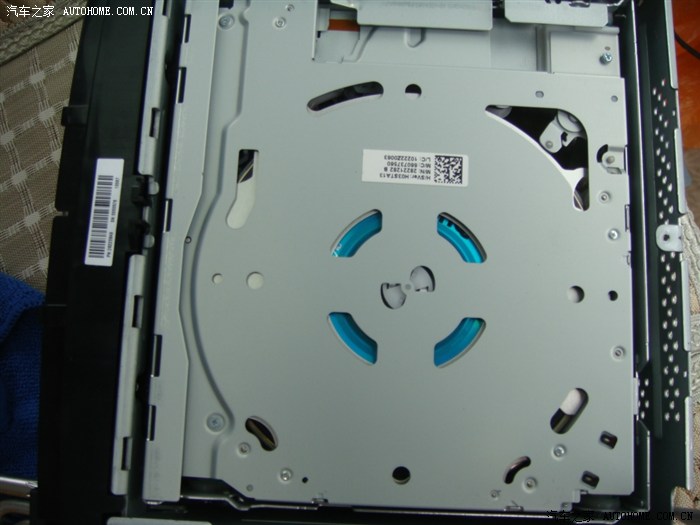

接下来就是拆RCD510了，卸掉左右4颗螺丝，还有我上面提刀的封条下面的一颗。一共5颗螺丝，螺丝头是T8的，我当时最小只有T10的，所以做了一把临时的六碟CD看上去里面很复杂

翻过来看看排线拆掉要先把旁边的塑料片向上面拉一下。

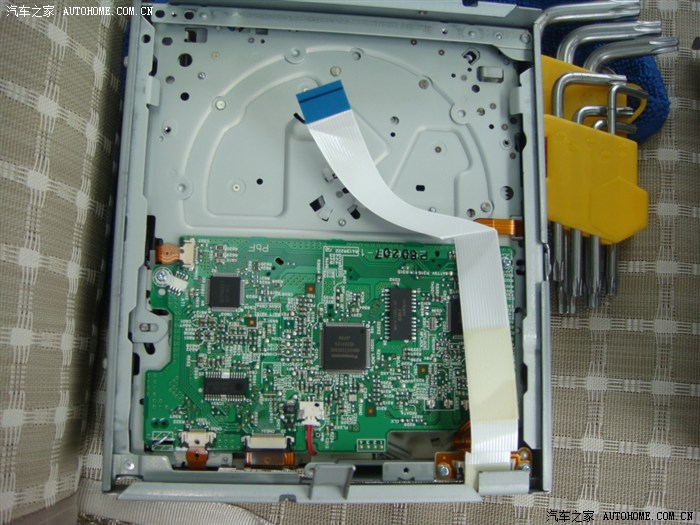

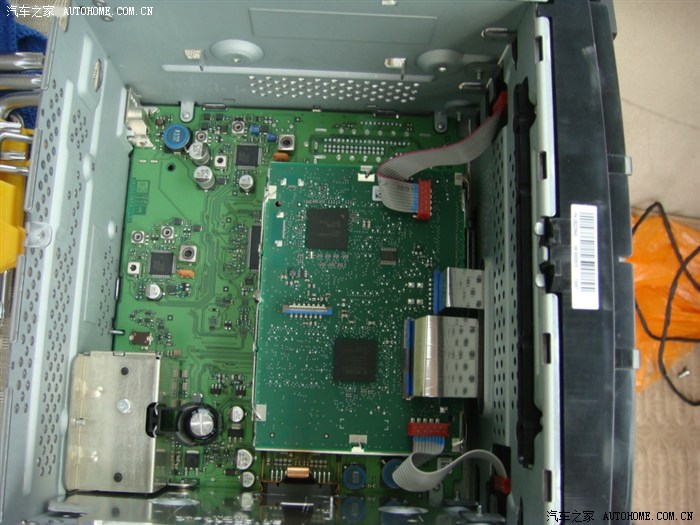

机芯内部，我们要增加的板就是安装在中间那块小线路板上面要先拔掉线最多的那根排线，记得要把旁边的塑料卡口向外推开。

就是这个接口

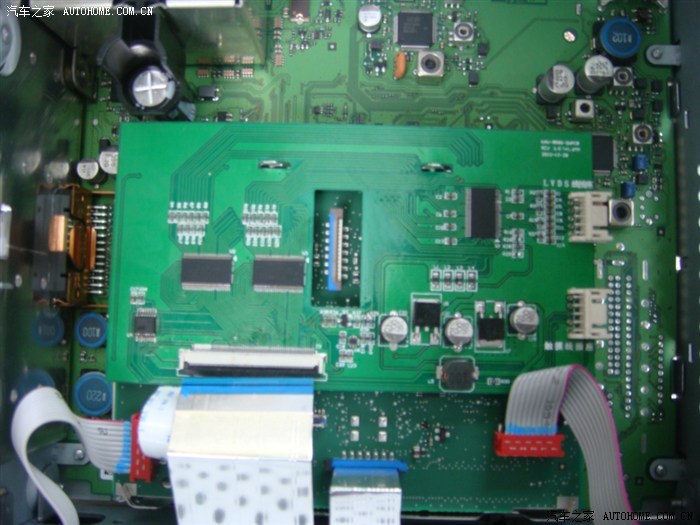

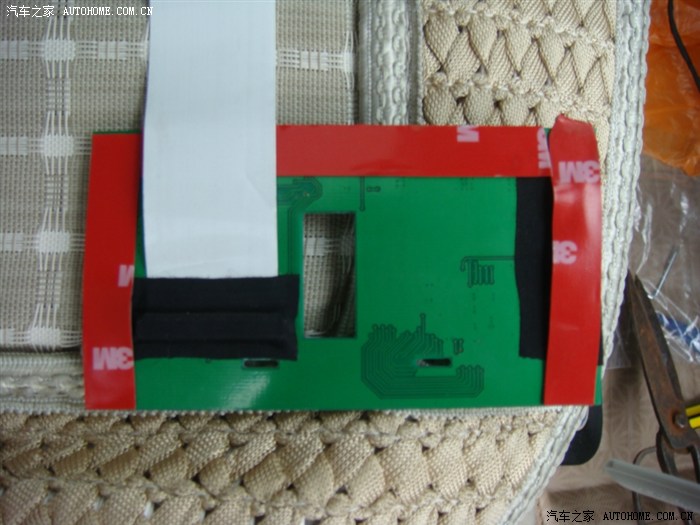

放进去试试位置怎么样，大小还合适，（废话，专用的怎么会不合适呢）为了安全起见，线路板下面贴一圈3M胶

就像这样，

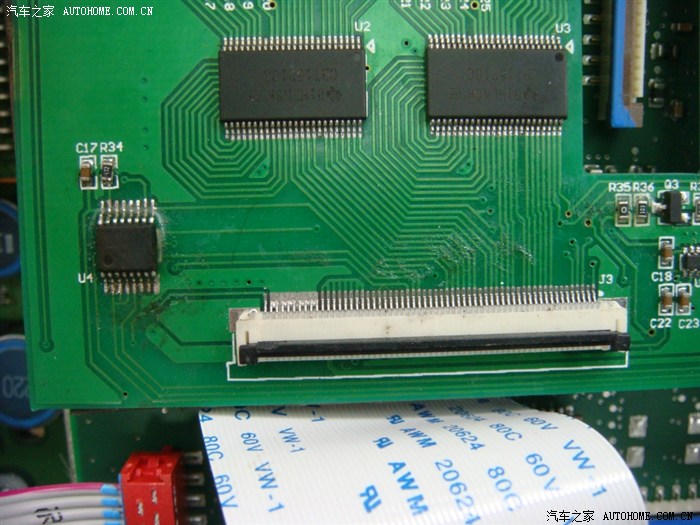

然后怎么接应该不说也知道了吧，意思就是把增加的线路板串联在中间，不会插错的，只有那几个排线。上面有两个长方形的口不要忘记把那两块铝板弯一下固定线路板。线路板的右面要接两根线，很粗的，经过我最后考虑，用了个最简便的办法，

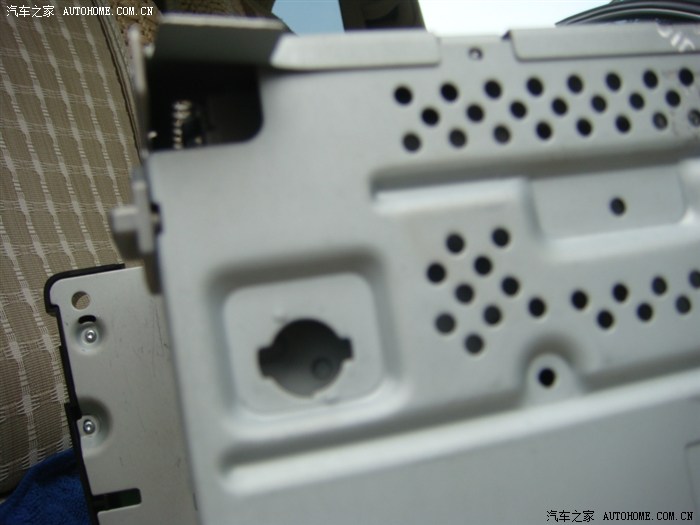

在上盖打开的时候有这样应该缺口，

现在把它加工成这样。

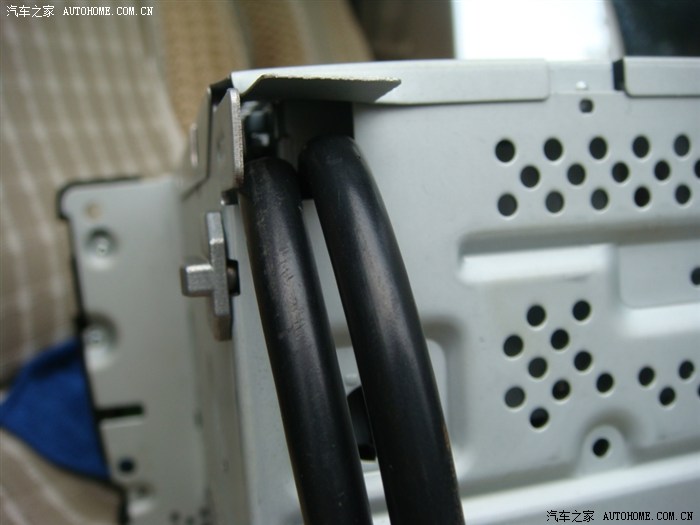

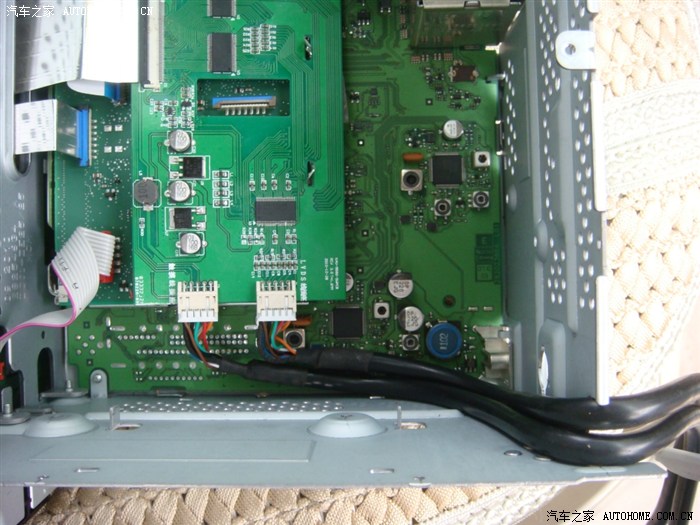

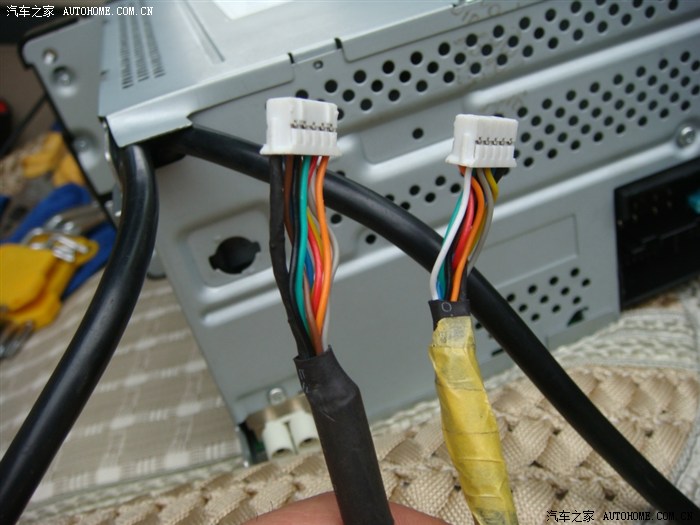

插好线这样走正合适



对了，不要忘记在一根线上面做一个记号，因为里面插头所对应的不可以差错的，只要记住一根就行，我做记号的那根就是插触摸屏的。这样就可以复位了。

拆掉4颗螺丝，也是T20的，卸下空调面板。

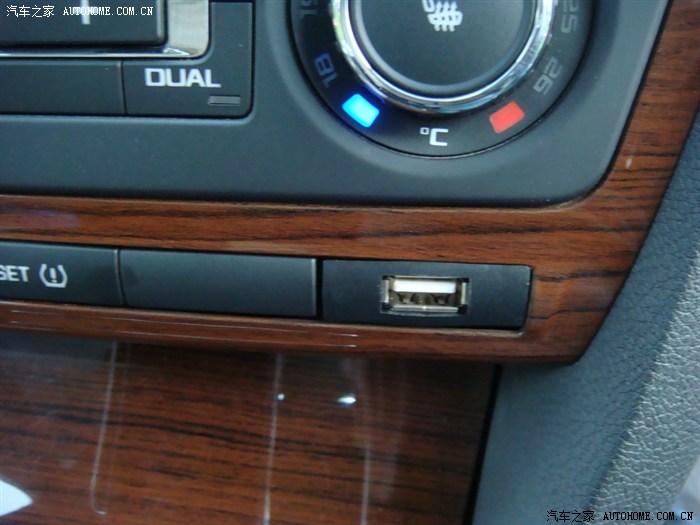

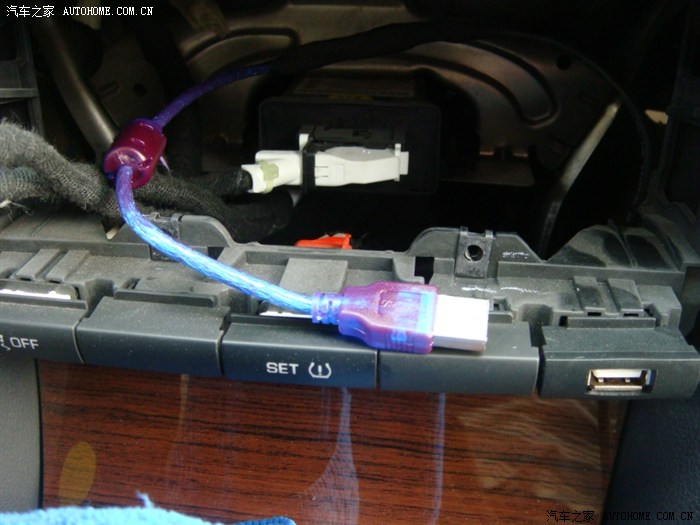

先换上专用的USB线非常的简单。但是要用点力气推进去。

解码器和GPS都需要常电线，还要钥匙电线（就是打开钥匙电门通电，关掉电门就断电）由于我的车是10款明锐逸尊的，所以RCD510上面就带一根常电线，RCD510的开关机，都有CAN线通信完成休眠状态。

这个+Ub就是常电线，逸俊版本的车友没有这根线的，要去中控台左侧保险盒引线。但是逸俊版的有钥匙电的线，和我的逸尊版的正好相反，我的钥匙电要去保险盒引线。

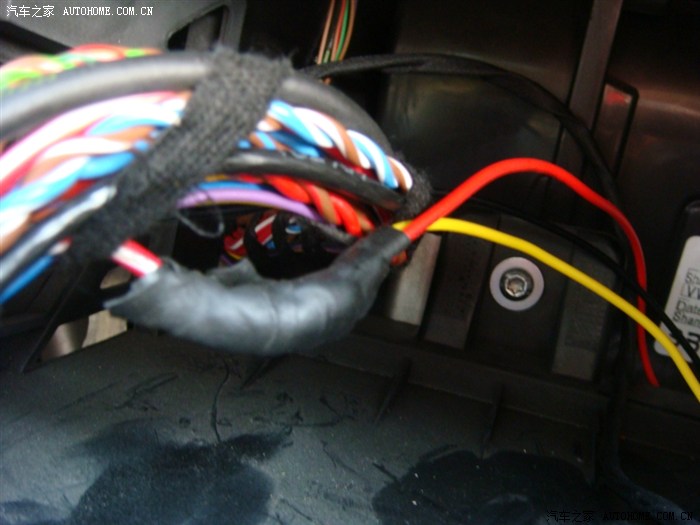

简单一点，破线安装，线很粗，关键是要供给功放足够的电能。等有时间再把着功放再用点补品补一下。（呵呵）

包裹好。

地线接在里面的这颗螺钉上面。

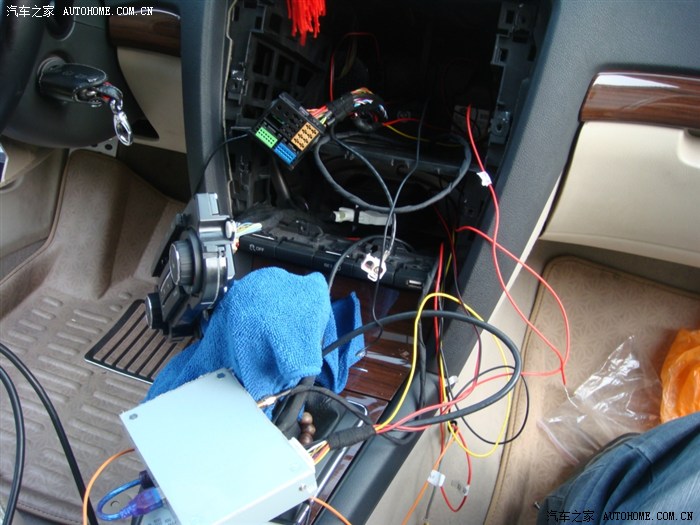

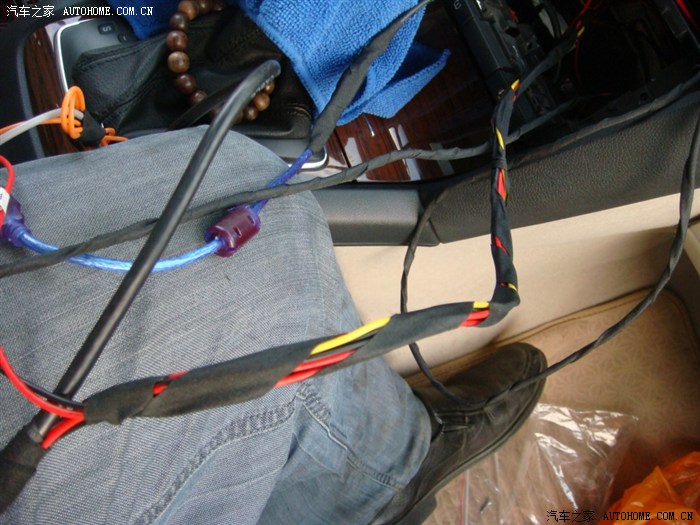

凌乱不堪啊！

整理一下线索，美观还防治噪音的产生。

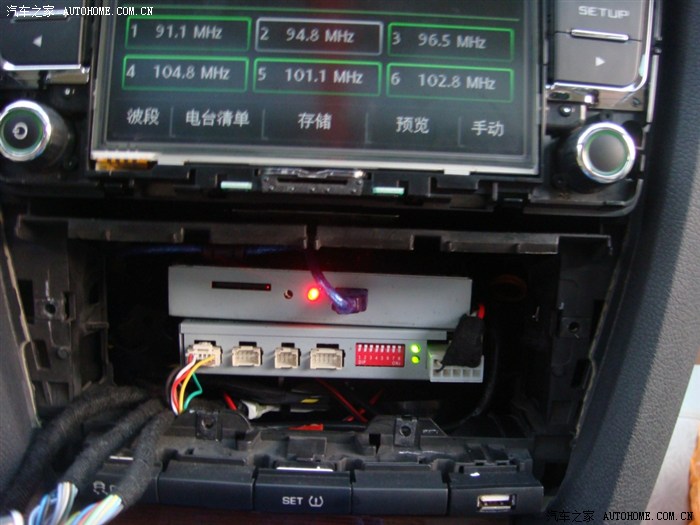

把线都对应插好。放空调面板后面

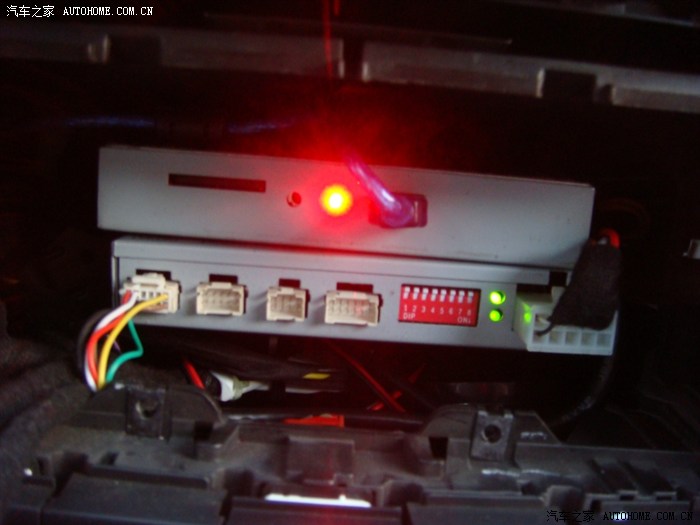

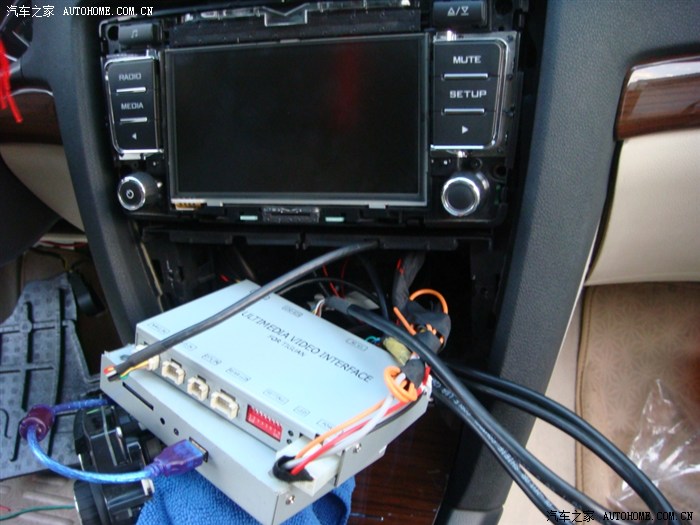

不知道的人还以为什么新式武器了，五颜六色的。试机---------

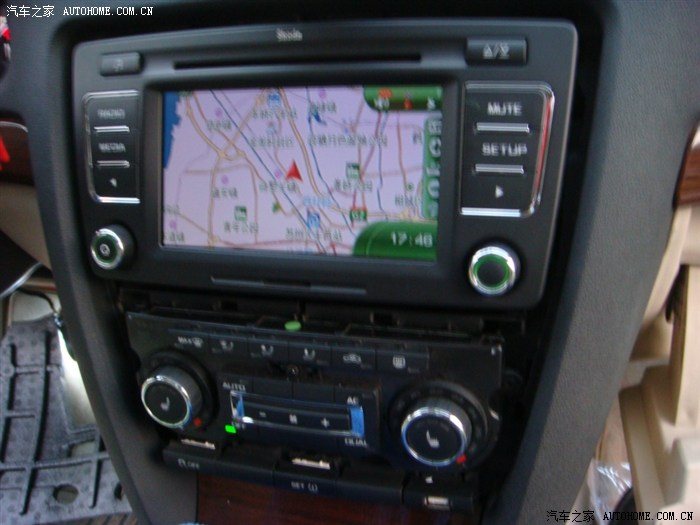

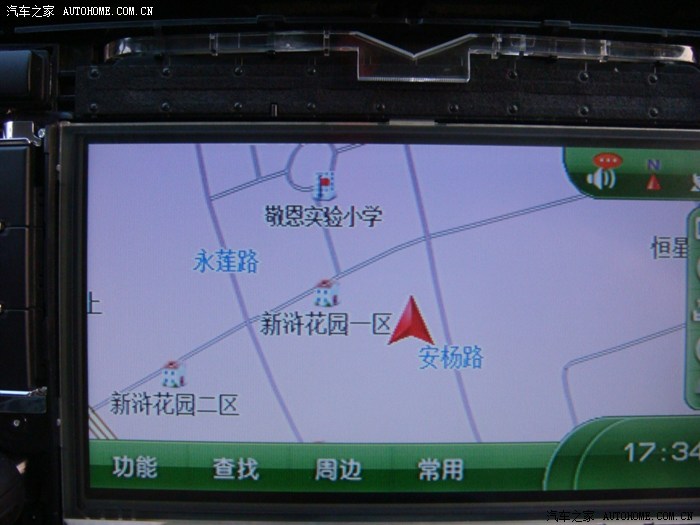

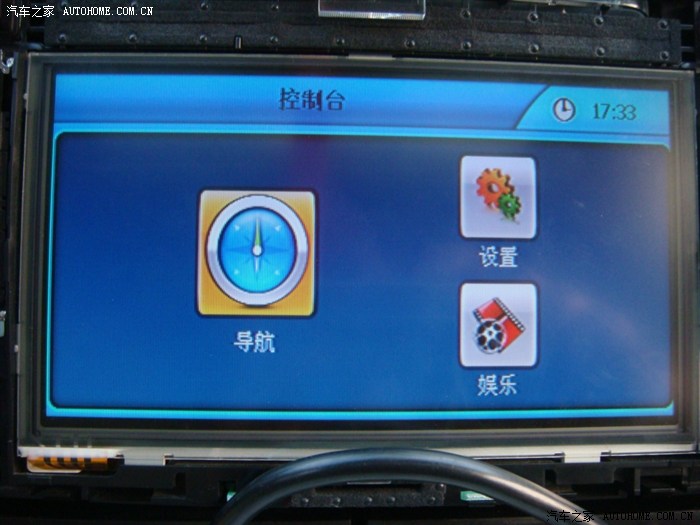

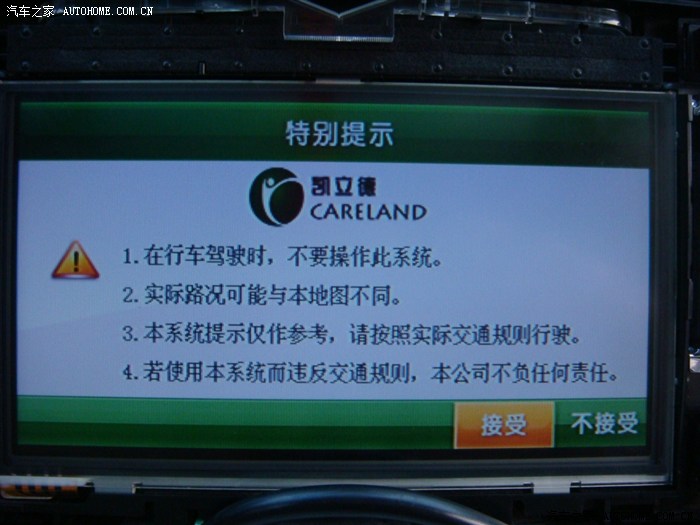

长按显示屏中间部位3秒钟，出来导航界面，再次激动！！！







大家猜这人是谁？

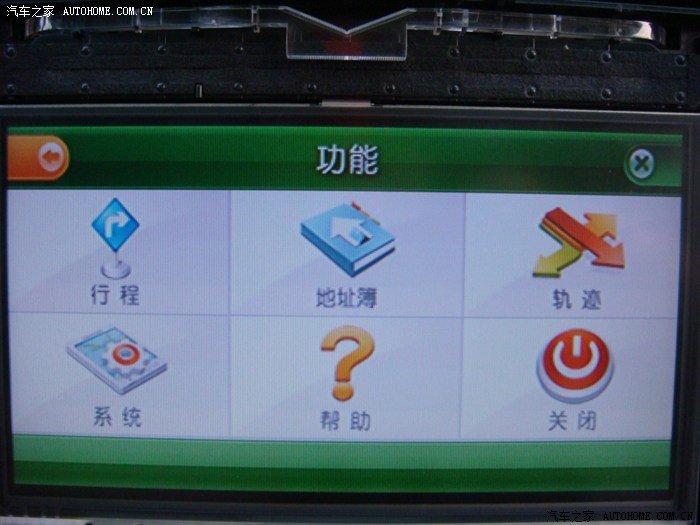

太阳下山了，大概看了一下几个功能。就匆匆复位了。

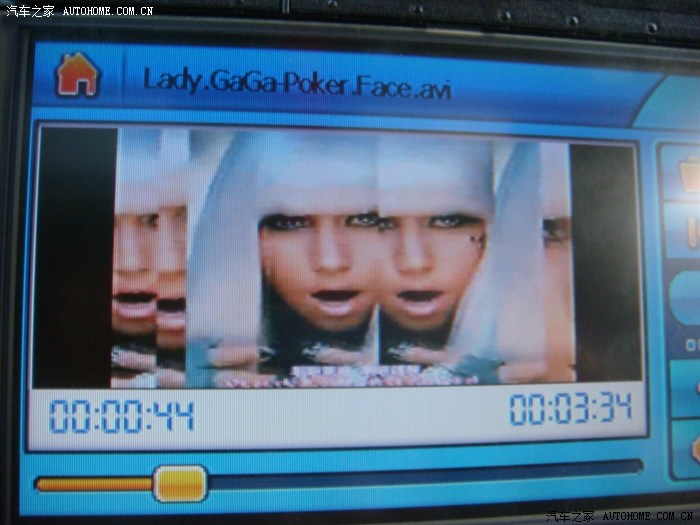

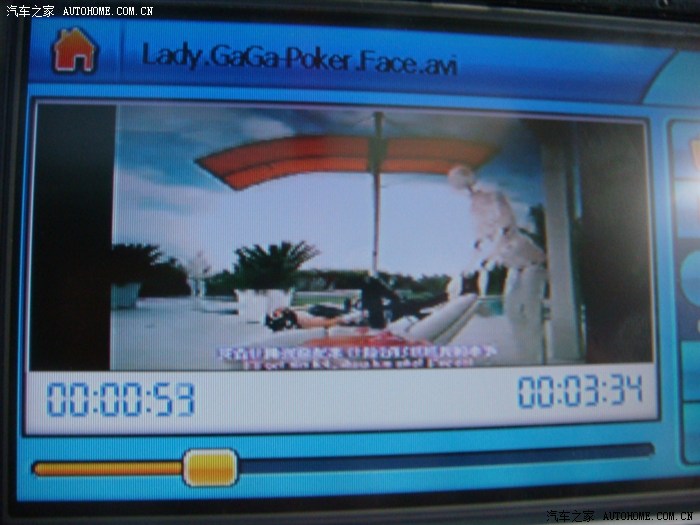

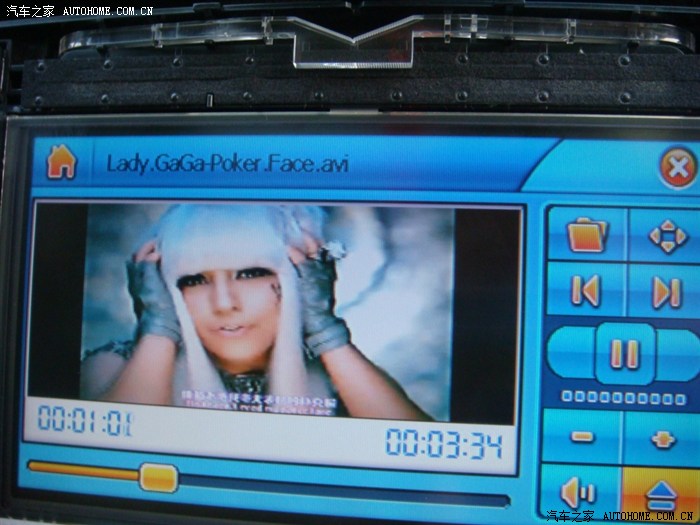

USB功能，可以更新地图文件，可以下载视频文件在RCD510里面播放，就是对视频文件有要求的，要中间找一个视频转换格式的软件，网上很多的，我试过的MP4和AVI都可以顺利播放，分辨率调到400*240左右就行，还可以下载电子书，看图片。功能非常强大。

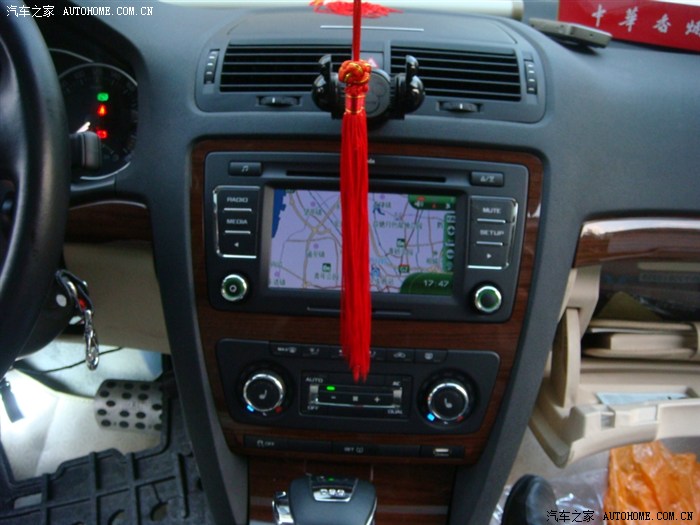

来一张全景图片结束吧！
