19款君威,搞了个自动驻车模块,真香,付安装流程,有空做个视频
1 61 发布于 2021-10-22 15:56:01 只看楼主 热门标准
点击查看热门标准,热门算法维度通过账号健康度、浏览、评论、点赞、收藏、转发、反作弊等进行综合评判
修改帖子
      视频已发,有人说这不是自动驻车叫自动拉手刹,我觉得不重要啊,方便智能能给我们带来便捷就可以了。难度因为不是AT,双离合就不要了?使用方便是最终目的。

      大家看我发得视频

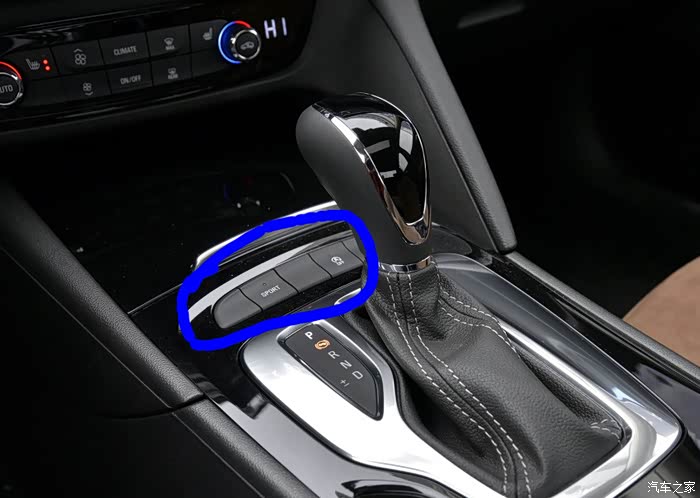

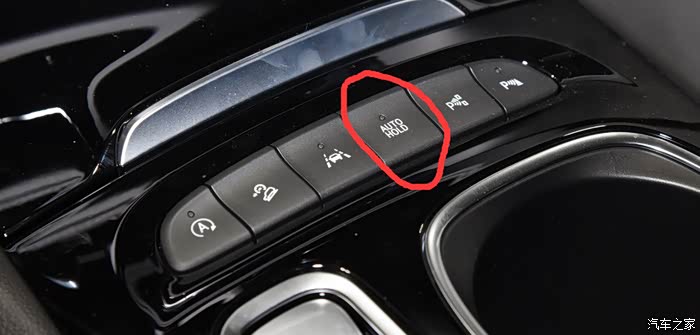

      有人说那个面板,那老板说没有技术含量,个别人需求要想改到原车开关了,多发一个线束就可以。

      19款君威,下图是在老家拍的,买回来劲头很大,改了大灯,刷了动力,屁股也整了灯条,什么右侧摄像头,流媒体啊,都搞了。后来就慢慢的就没兴趣了,这难道也有七年之痒?
      刷了动力,用诊断仪看会有故障码,也一直没有管。最不爽的就是颜色搞了个黑色,太不耐脏了。
      最近车子一直停在深圳坪山,兰竹路东成大厦停车场。前段时间这楼上有个做汽车产品研发的公司看我车在,联系我说想用我车。我当时也没在意,就给了他们把钥匙。说做了个什么自动驻车,我当时也没有在意是什么家伙,前几天说给我整个玩玩,我靠,这真的香,他们还有电动尾门,他们安装上去我不在,没有拍照片,有空上视频。
      今天有空我整理了下安装自动驻车模块拍的照片,后续车友可以参考,大概30分钟可以搞好,如果不安装那个开关,确实是无损对插安装。
      这老板说用了我车,等哪天有空带我去淡水,有没有熟悉那边的老铁?给我指明一条奇妙的道路如何?谢谢了。
      功能的话,试了下,P档自动拉手刹,熄火自动拉手刹,N档自动驻车,D档自动驻车,P到D提前释放,N到D提前释放,用了下确实好家伙。

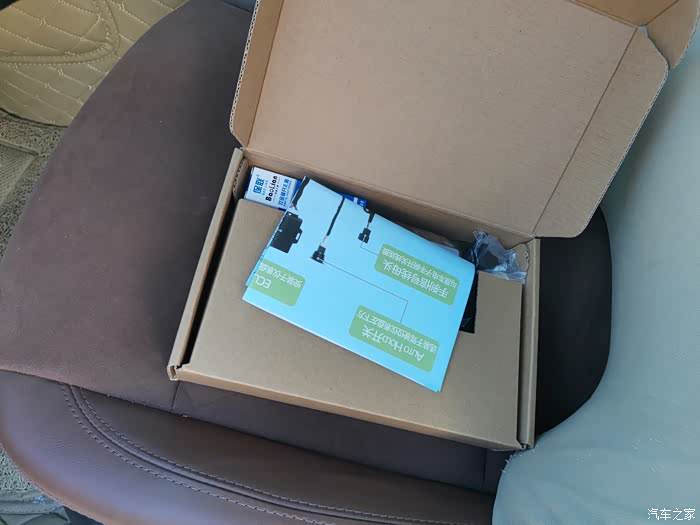

这是包装,说着包装盒子还是样品,外面子都没有印。

再来一张。

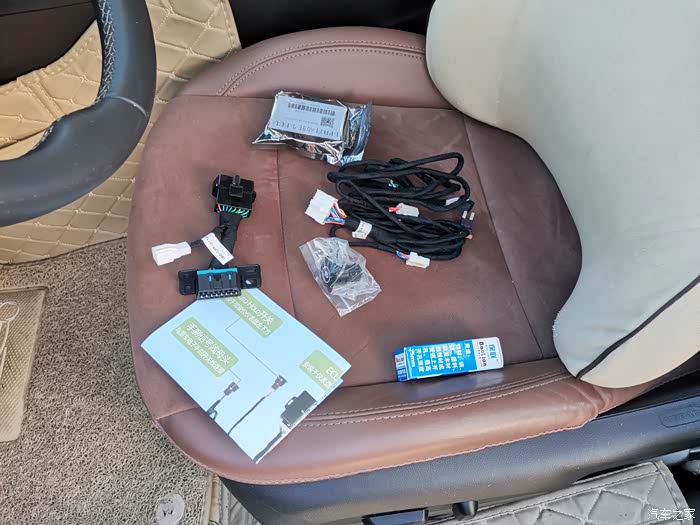

自动驻车模块一些配件,还有些其它东西,安装的时候看他们上楼拿了几次东西,比如扎带什么的。

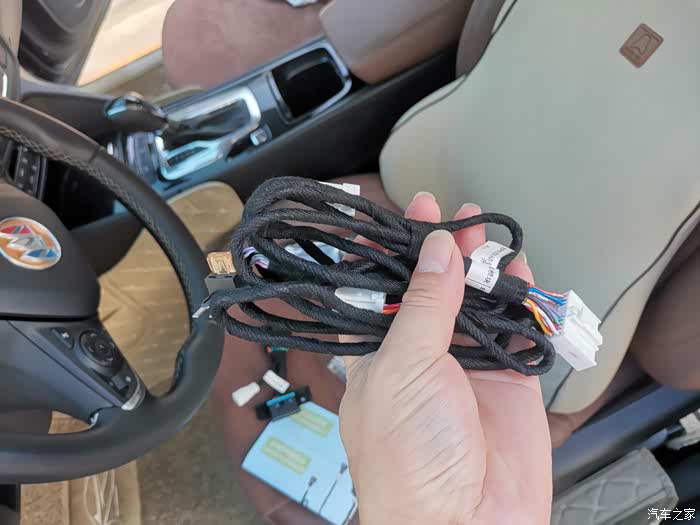

这是线束,这个做得不错,据说是找东莞哪家专业做线束厂做的。

安装这个最不好干的就是接电子手刹开关线,接好个线搞定就完成了60%,要穿线到中控通道,还要把面板撬开。不过我看他们操作,也就一会搞定,实际很简单。

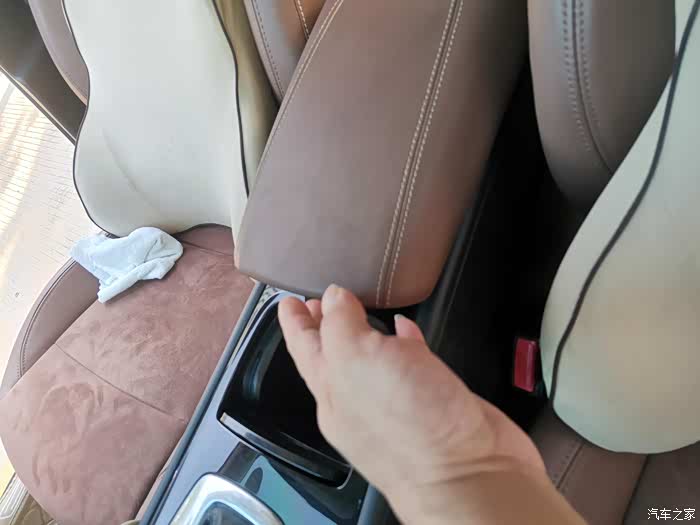

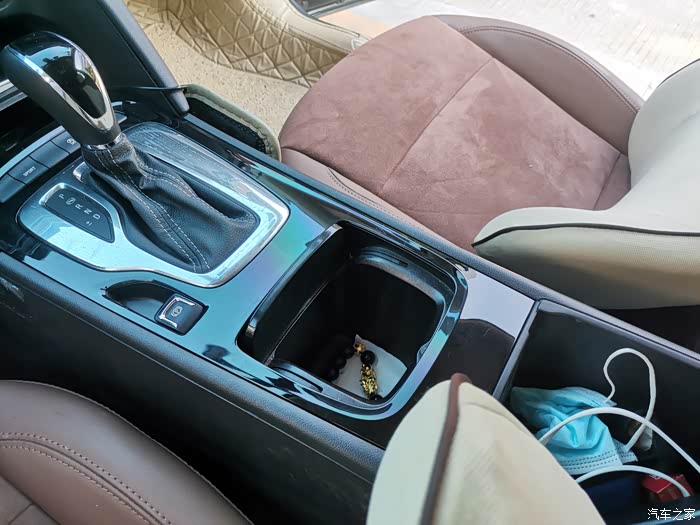

先准备安装,把手扶箱扳起,好下手。

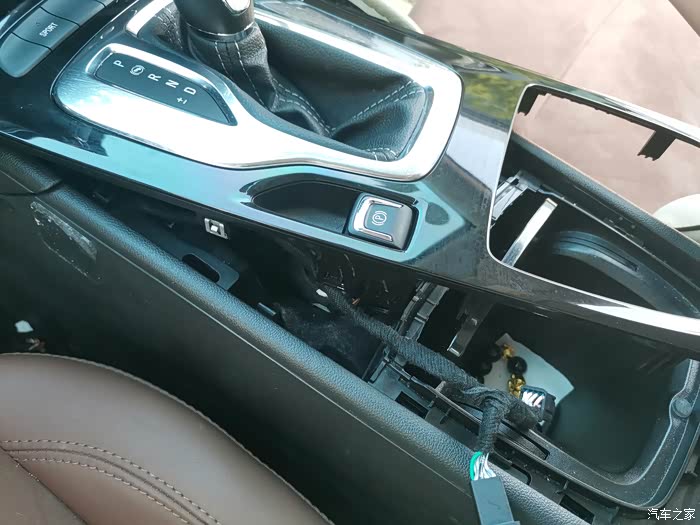

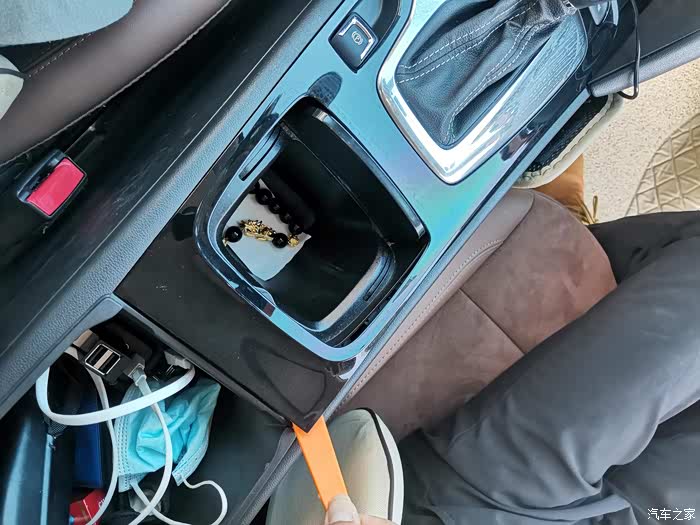

撬开电子手刹开关的面板。

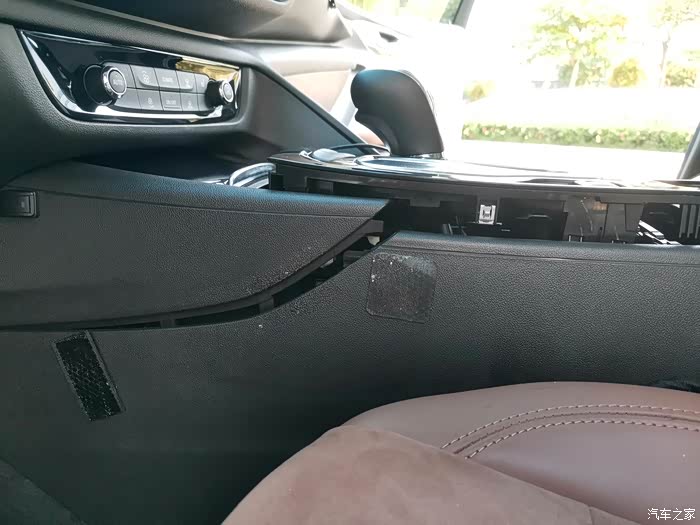

撬开档把面板后,找个小饰板往上一台就松了。

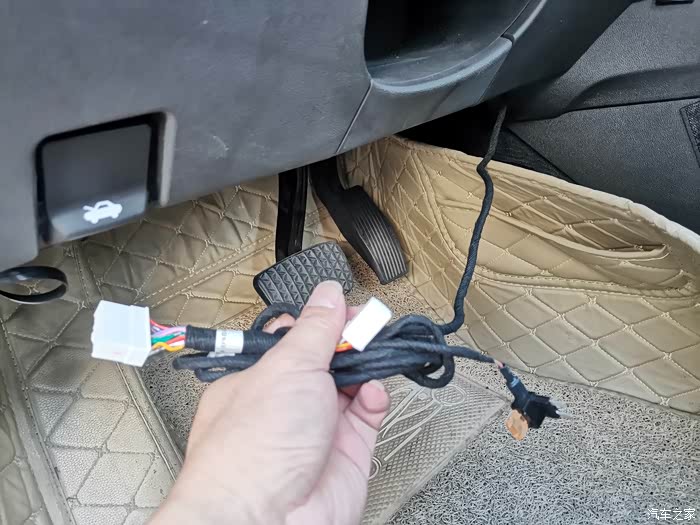

然后把线从方向盘下方,穿到电子手刹开关部位。

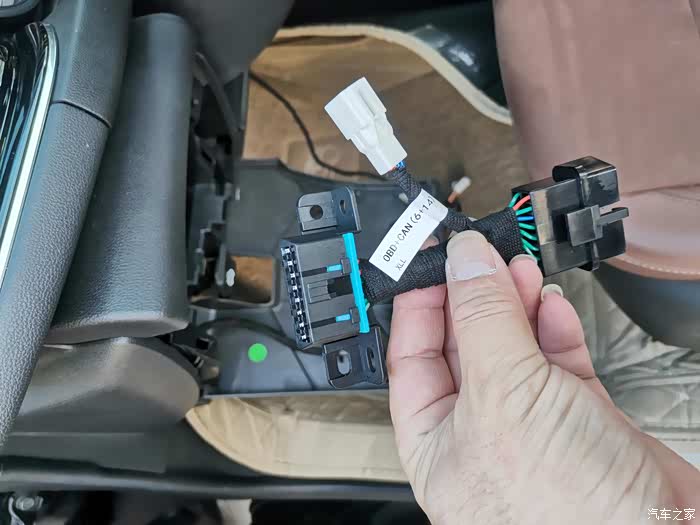

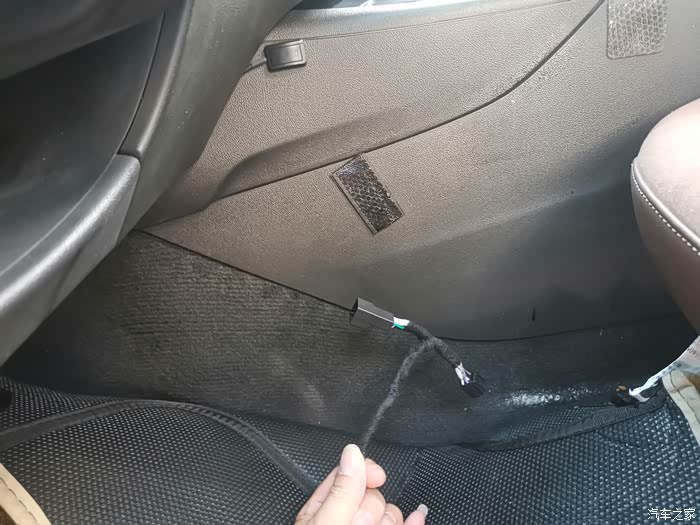

这是穿过来的样子,这是对插头,接电子手刹开关线是不用破线的。

将原车电子手刹开关线取下来。

将原车电子手刹开关线束插头插到对插线的母头上,再将对插线的公头插到电子手刹开关上。相当于把这根线串上去。

然后还原,很快,就几分钟就搞好了。

最难得搞定了,往后就好办了。

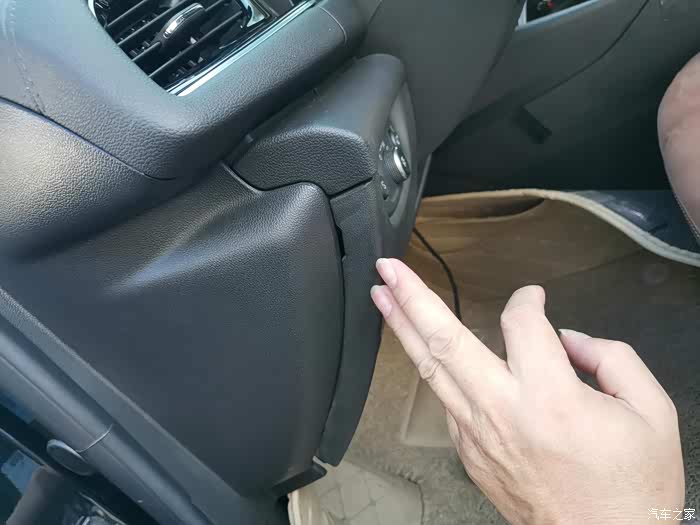

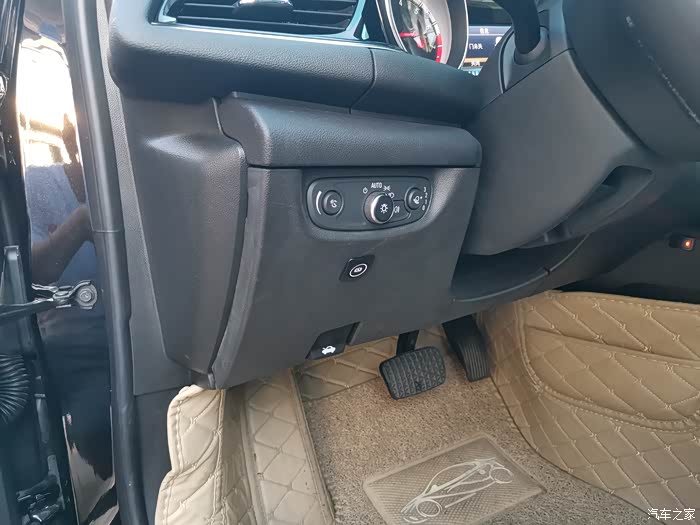

打开前护板,一掰就下来了。

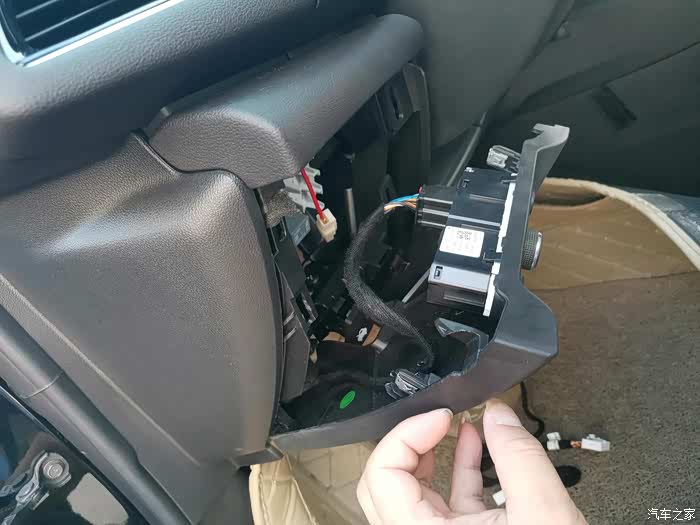

里面有很多线,保险盒就在这个位置,我安装了其他东西,都是在这里取电。

这是OBD线

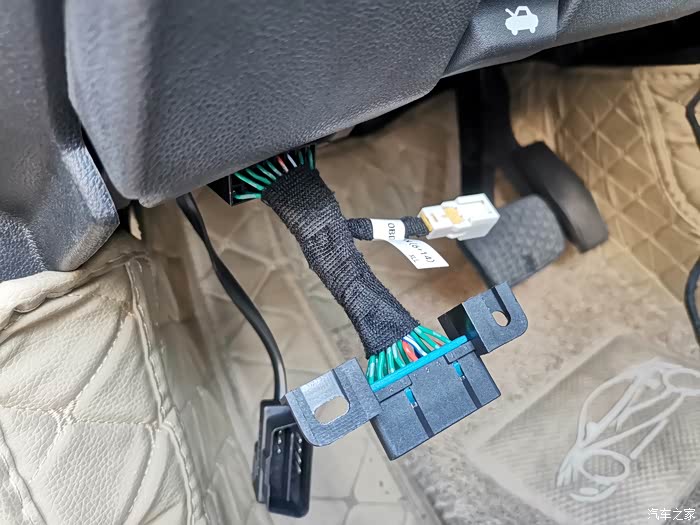

插上OBD线,这是不是很丑?原来他们小师傅想偷懒。

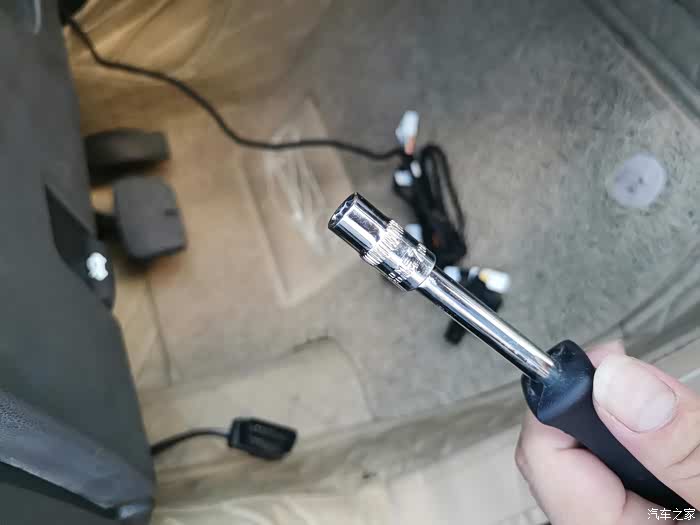

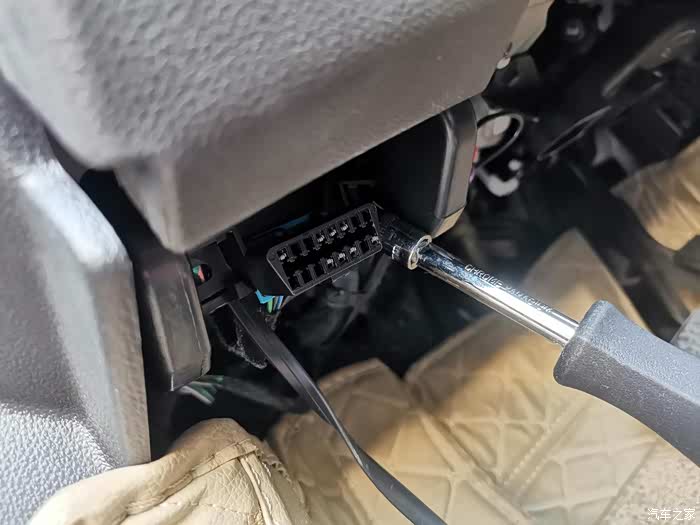

原来还有办法,准备个7号套筒。

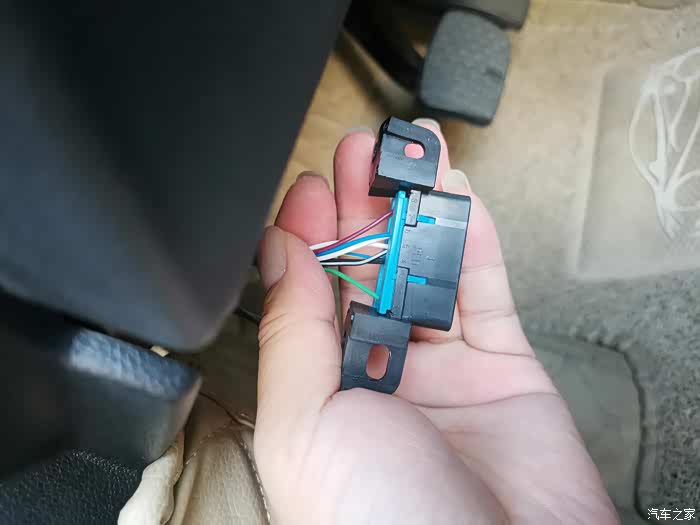

原车OBD头是这个样子。

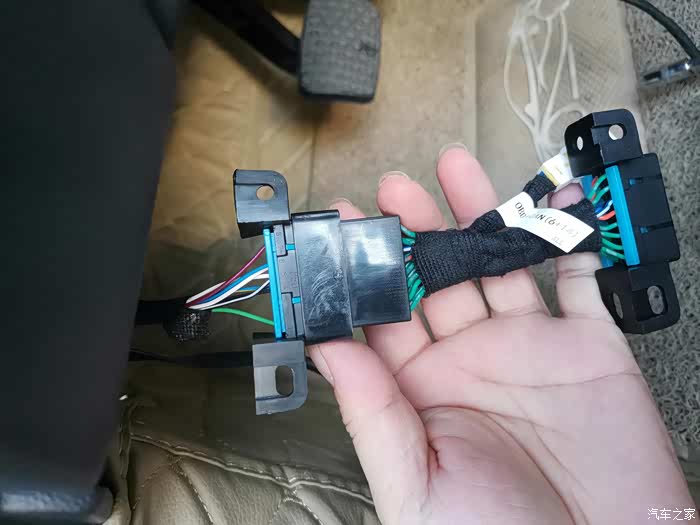

然后把自动驻车模块的OBD线接好。

把原车的OBD头往内藏起来,把自动驻车模块的公头固定到原来OBD口位置上。这样外面就看不出来加装了东西。这个需要表扬一下,我买得摄像头,都是插到OBD口。露出来真正不好看。

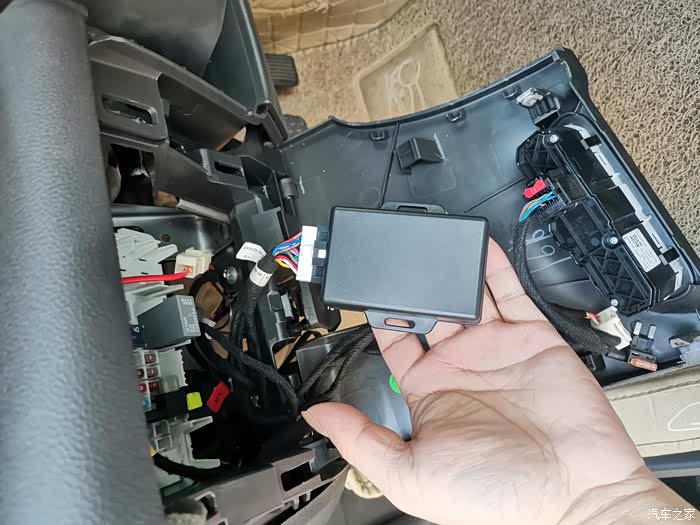

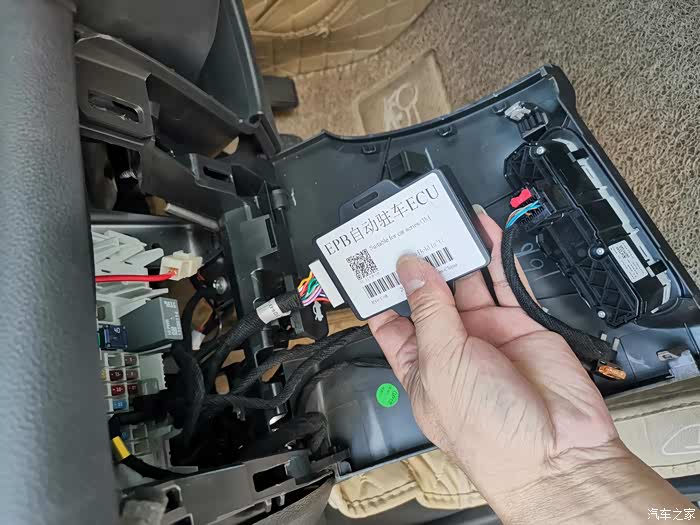

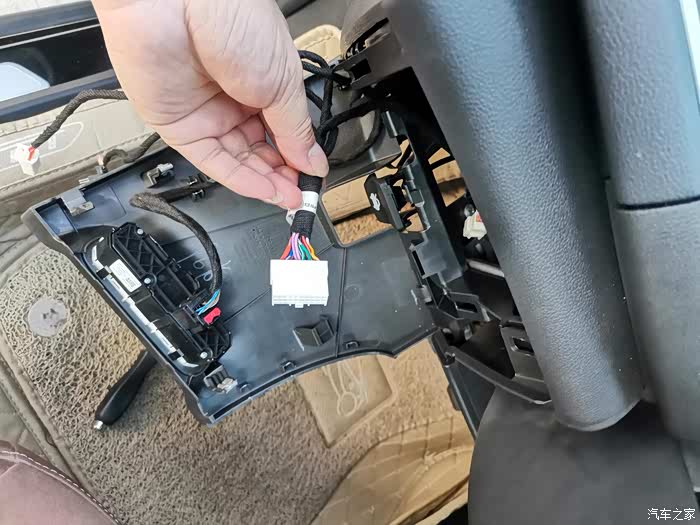

OBD接好后,就是接主机盒。

很简单,对插即可。

再来一张。

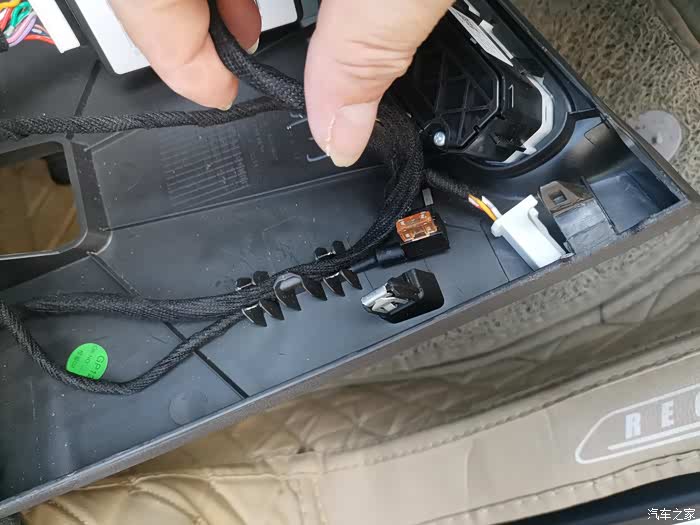

线束上有个保险丝,说这个不接,我要他们固定到这个位置。

这是不用接的保险丝,固定好放心点。

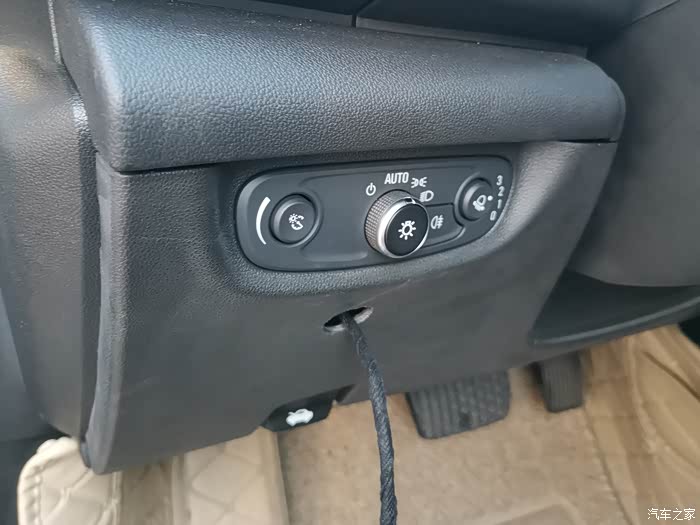

然后就要下重手了,本来说这个开关可以不安装,放里面也可以,我想这个塑料板很便宜。要他们给我干上去。打孔。

然后,用扎带固定下线束和主机盒,完全搞定。外观基本看不到什么,最多就一个开关。
功能的话,老板说有空他们做一个,他做好了我再放上来。
谢谢观赏。
