长期潜水学习，不大好意思，今天就发一点自己改音响机头的一些内容，作为礼物送给喜欢自己动手改音响的车友。这些改装均利用原车机头，且都加装在机头内部。效果随个人喜好，本人认为非常好且超值。喜欢的自己试会有惊喜的，不喜欢的就不用看了。不欢迎不懂装懂或人言亦言的评论，因为没试过自然就无根据评论，见谅！
1.加装双响超低音功放：

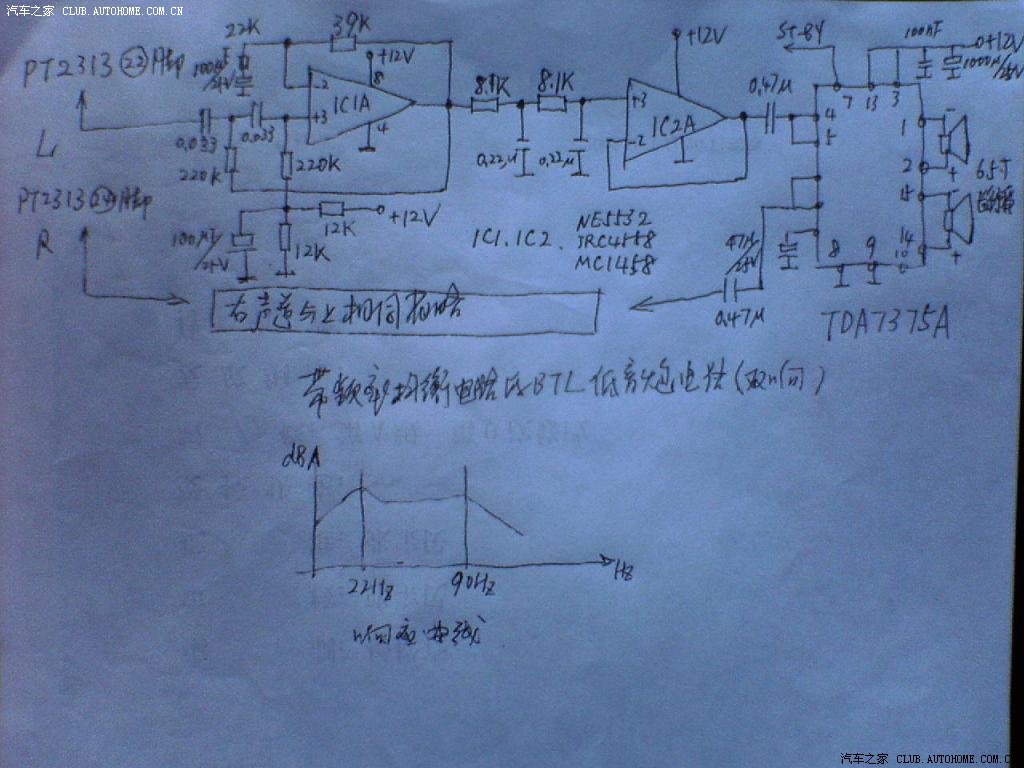

下面的草图，是本人自己设计的，前级使用了两片双运放（推荐用4458，效果足够了。）组成的带通频率均衡电路。第一个运放组成有源高通滤波，用于滤掉22Hz以下的低音信号及二次，三次谐波等，同时提升22Hz处的增益以补偿扬声器低频端效率过低的问题。后面加二级无源低通滤波，截止频率约为90Hz。这样低音炮的频响为22Hz---90Hz，因为一般车门都会加6寸左右的扬声器，所以低通上限不必超过100Hz，否则效果反不好。第二个运放做射随器，后面接TDA7375A组成的BTL功放推两只长行程6。5寸低音扬声器。
说明：双响是指低音炮也是双声道的，一般因低频指向性不强采用单声道就可以。但因在这里受功放芯片功率的限制，做双响效果要明显的好。
低音扬声器选用6.5－8寸长行程的喇叭，不要超过8寸，否则功放芯片得换。一定要用长行程大磁钢的单元，本人使用一款美国产的6.5寸低音炮专用喇叭，实际使用效果极好。
运放使用单电源供电，所以图中的两个12K电阻要求值一定相同。滤波用的阻容元件的值也尽量精确。
如使用两只扬声器，不建议并连使用，那样很影响效果，本人是用后排坐椅当低音炮，效果非常好。




注：以上适用于密闭式低音炮，如果是倒相式的则应适当加大39K电阻以提高Q值。TDA7375A做BTL输入的功率为2X37W/4欧，与6.5寸重低音用扬声器相匹配，实际效果相当好。此部分的费用约为15元，如果增加后门功放，费用需要增加10元。
由于电路简单，使用万能板完全可以制作，只是要注意运放用的三处12V最好不要直接取，具体可见下列图：

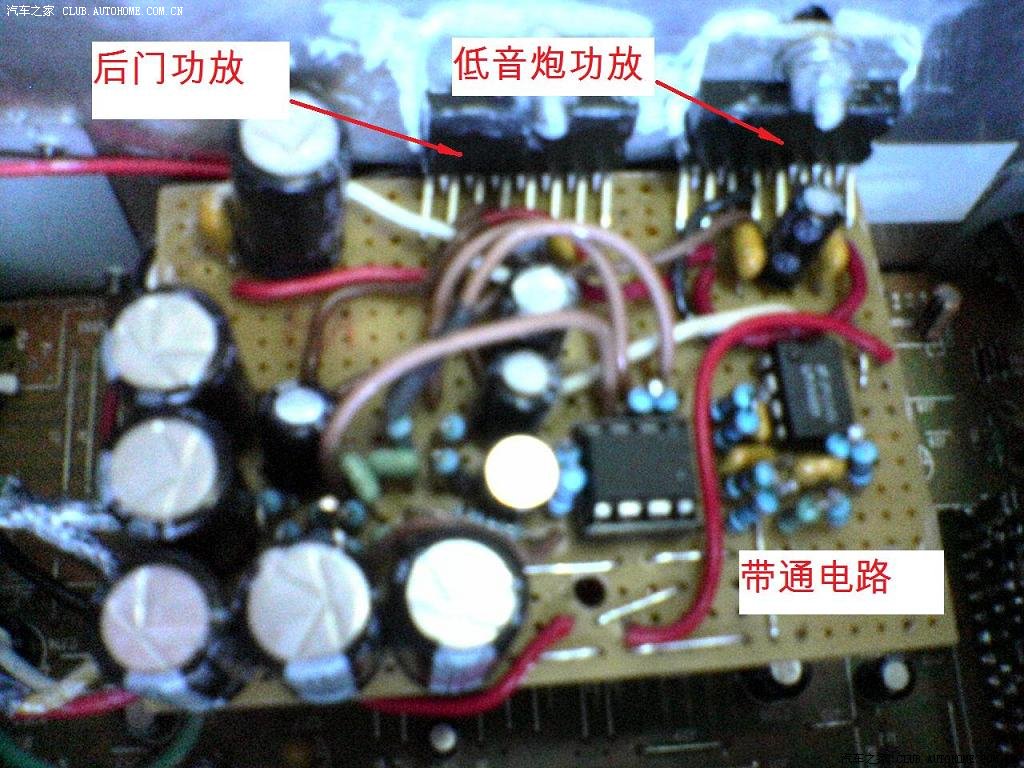

制作板及安装：

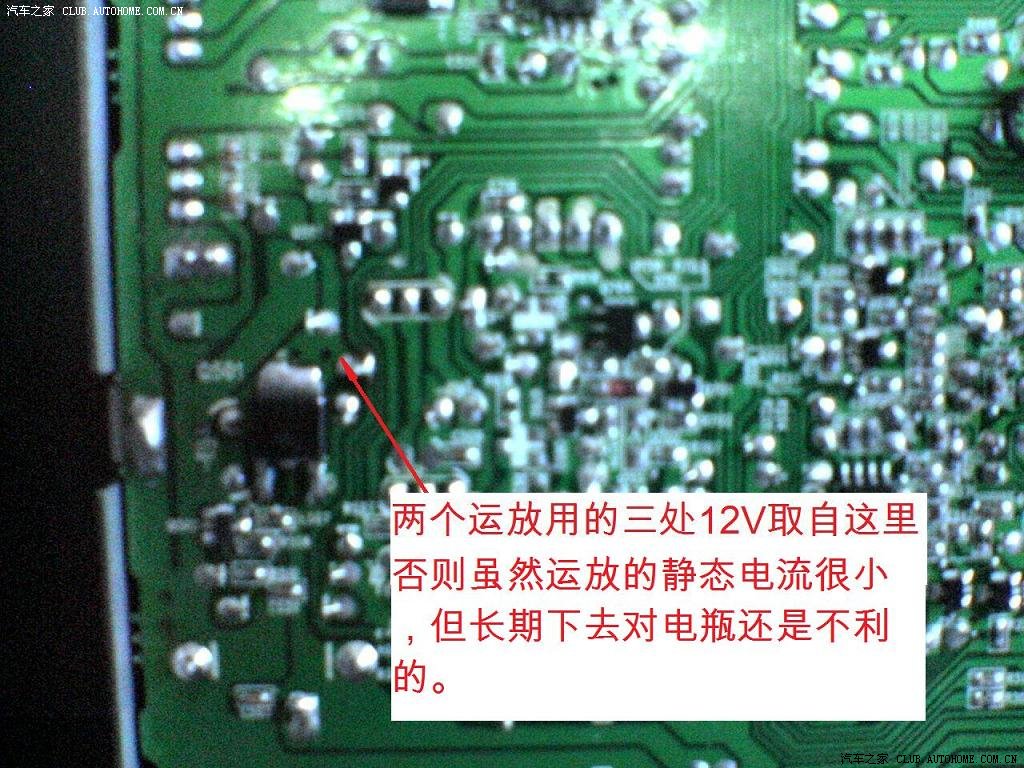

运放用电源按下图取：

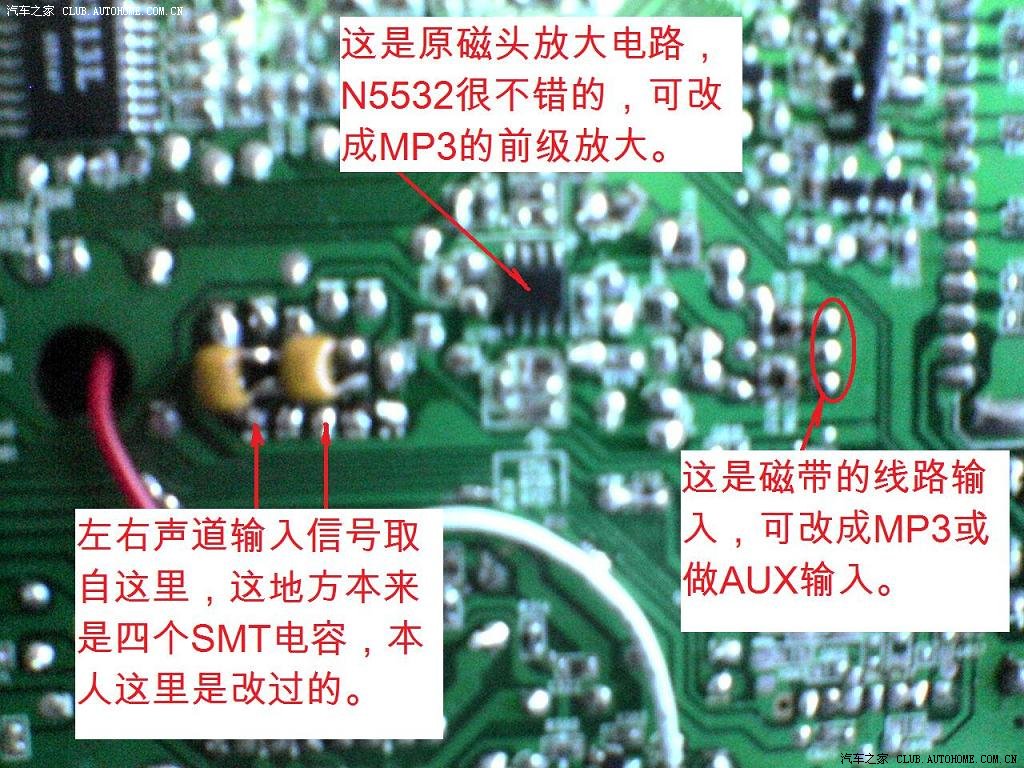

下面的图说明L/R线路输入的接法：



下面的图说明功放芯片ST-BY的接法，这个很重要：

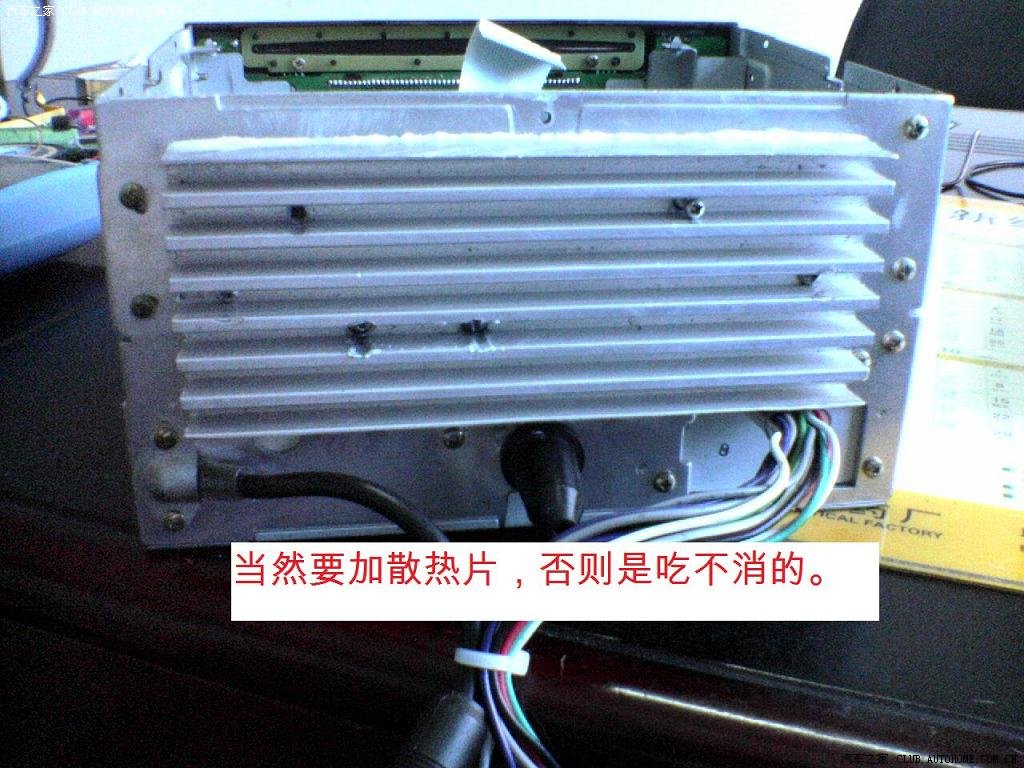

本人的机头里已经有三片功放芯片，分别用于前门、后门及低音炮单元，所以散热是一定要改的。散热片费用10元：



2.加装SD/USB MP3解码功能：

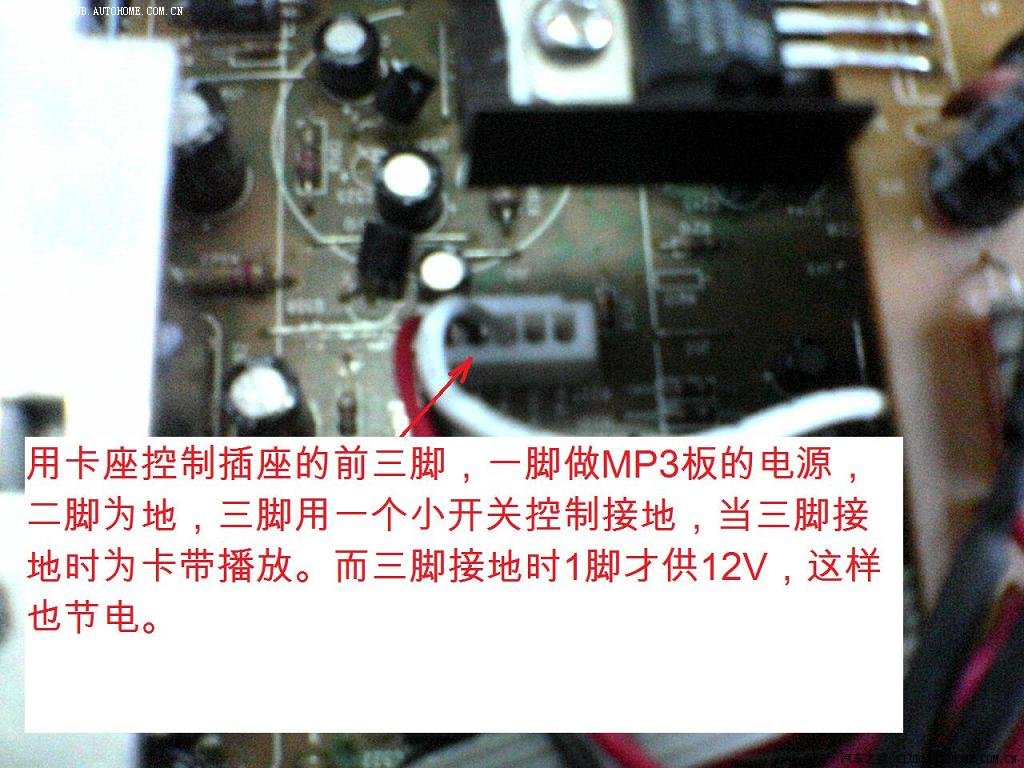

利用原机头留给磁带的空位及线路接口，可以很方便的加装MP3解码功能，下面简单给一些图示，有动手能力的一看便知：

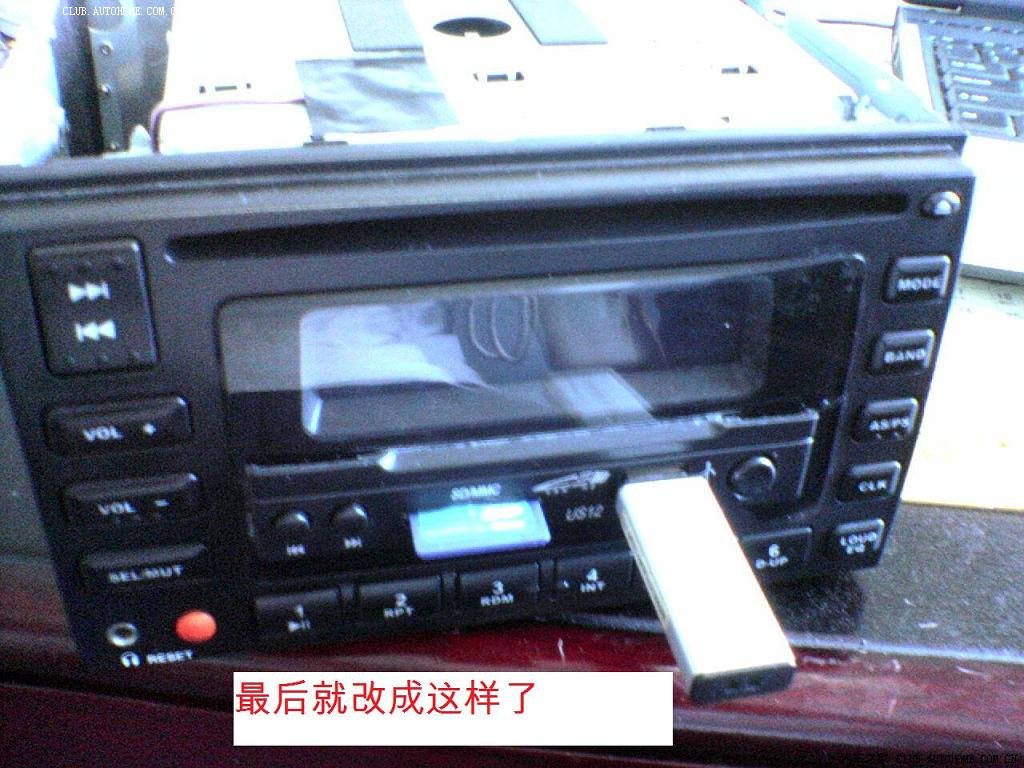

最后华普的音响机头就成这样了,此部分的费用约在30－100元，视采用的解码板不同而定。本人是买了个MP3机头拆掉使用，用了90元：

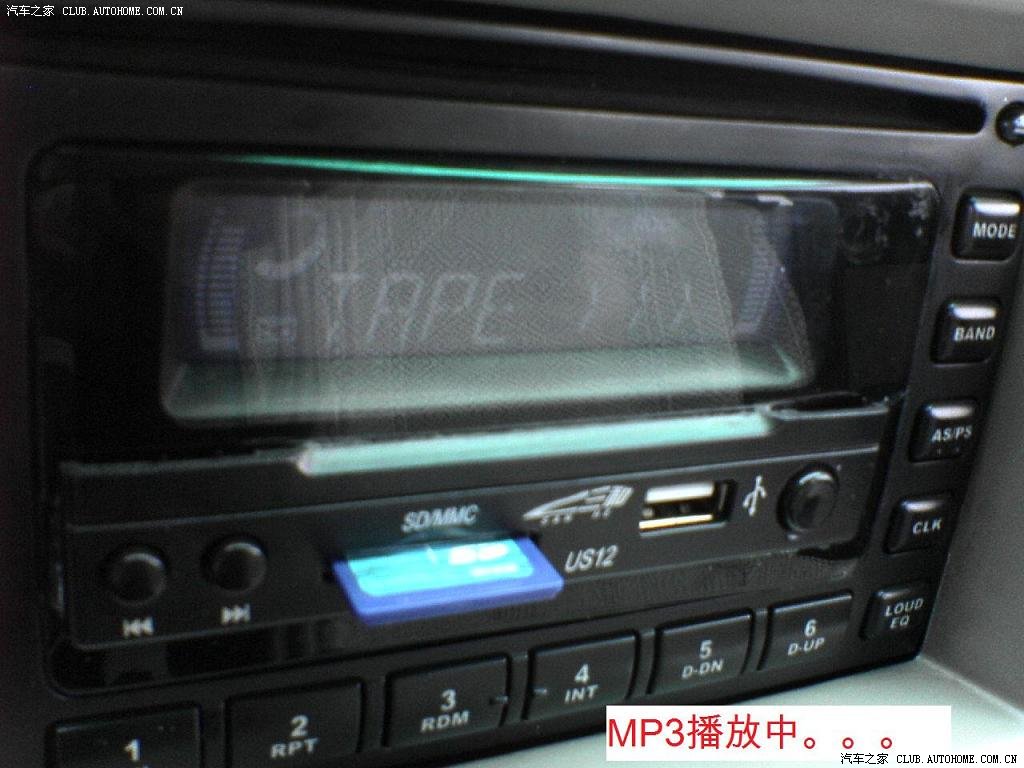

MP3播放中的图片：

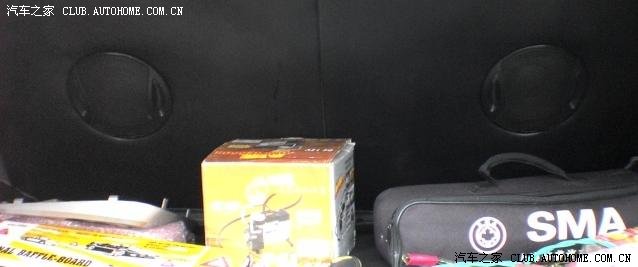

本人的后排坐椅低音炮：
