奥迪 TT实现锁车自动折叠后视镜、自动升窗、解锁自动展开后视镜
奥迪TT后视镜折叠功能因为是通过总线控制的，理论上可以通过刷程序实现，但搞不到通信协议，只能通过单片机电路来实现了。

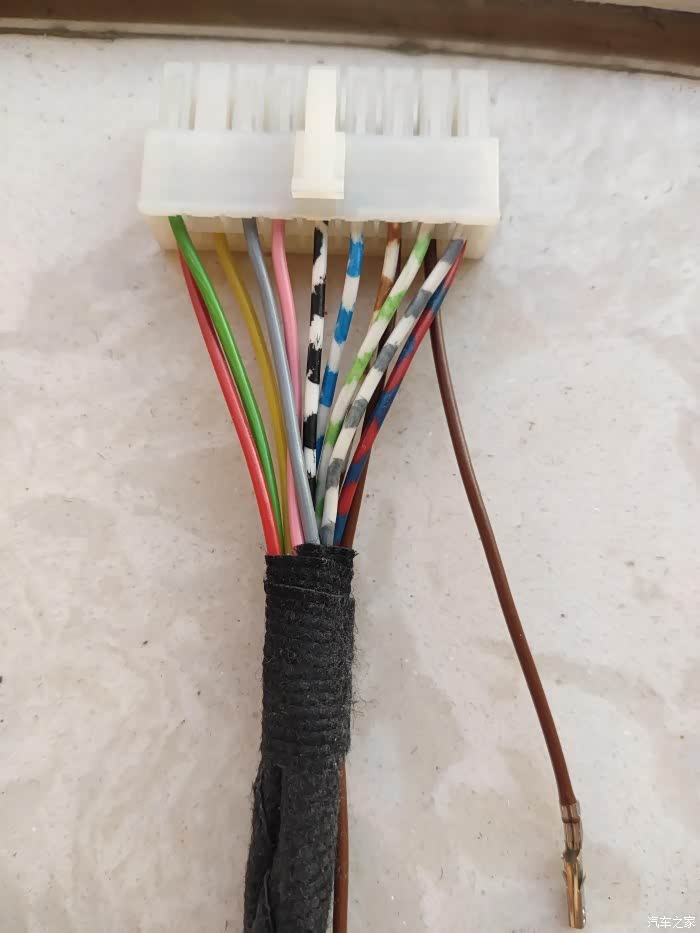

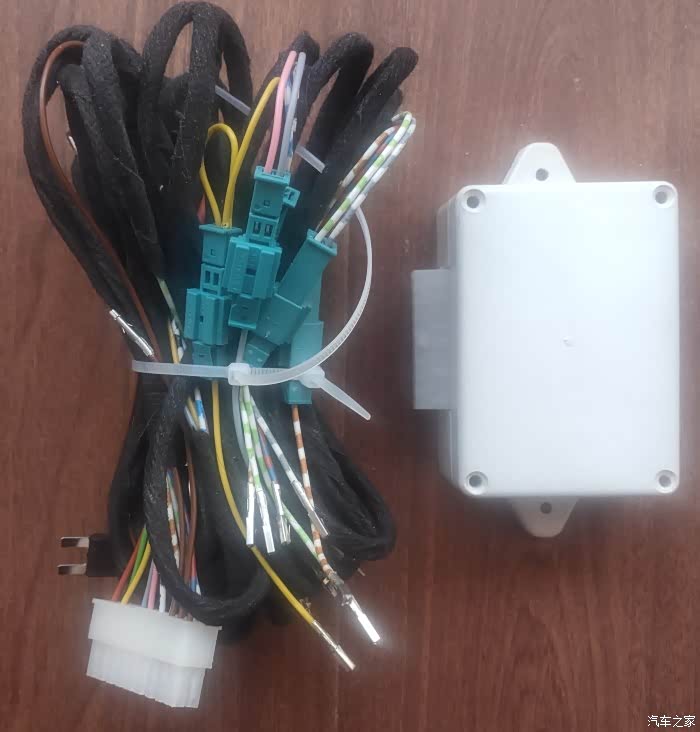

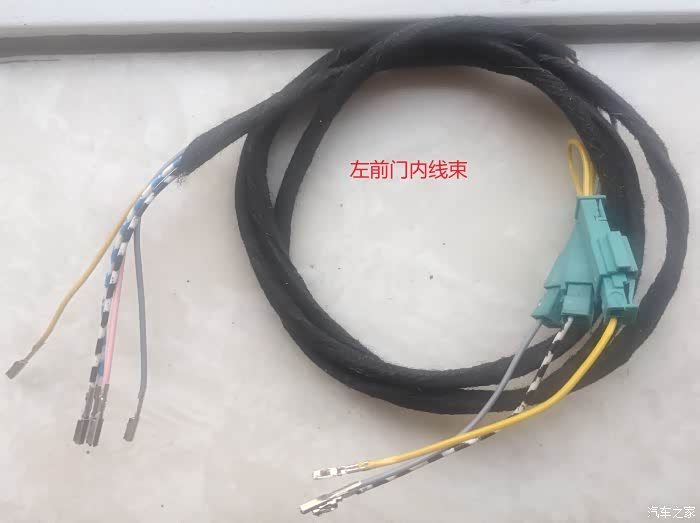

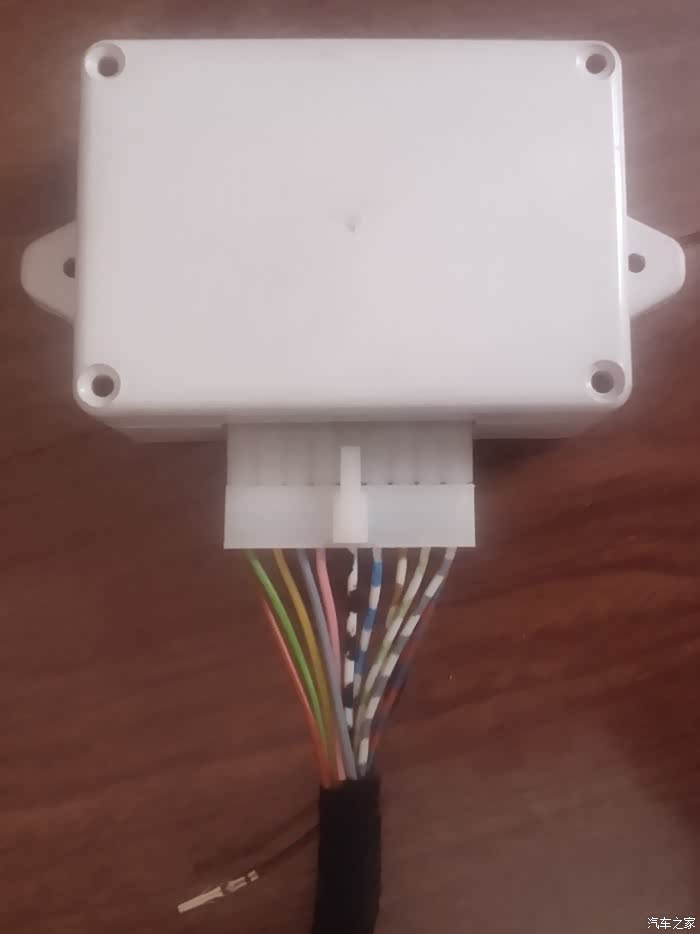

一个单片机控制模块，一套线束，线束分三部分：驾驶室内线束、左前门线束、右前门线束。

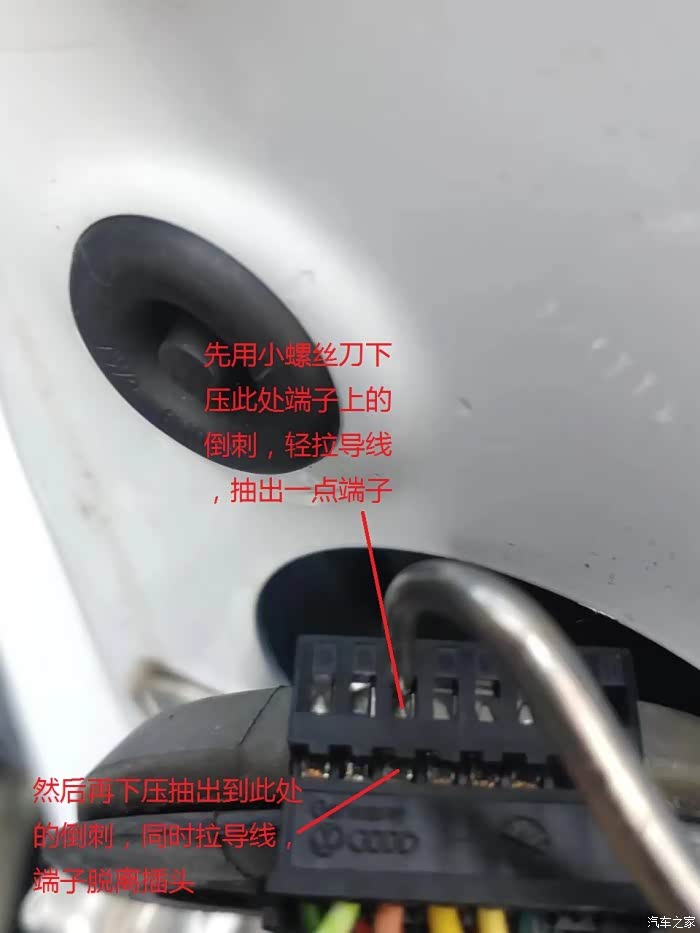

安装时需要拆开左右前门饰板、左右A柱上的插头，这些维修师傅都会，不再赘述，主要说说接线的过程。先从左侧车门线束开始。
一个单片机控制模块，一套线束，线束分三部分：驾驶室内线束、左前门线束、右前门线束。
安装时需要拆开左右前门饰板、左右A柱上的插头，这些维修师傅都会，不再赘述，主要说说接线的过程。先从左侧车门线束开始。

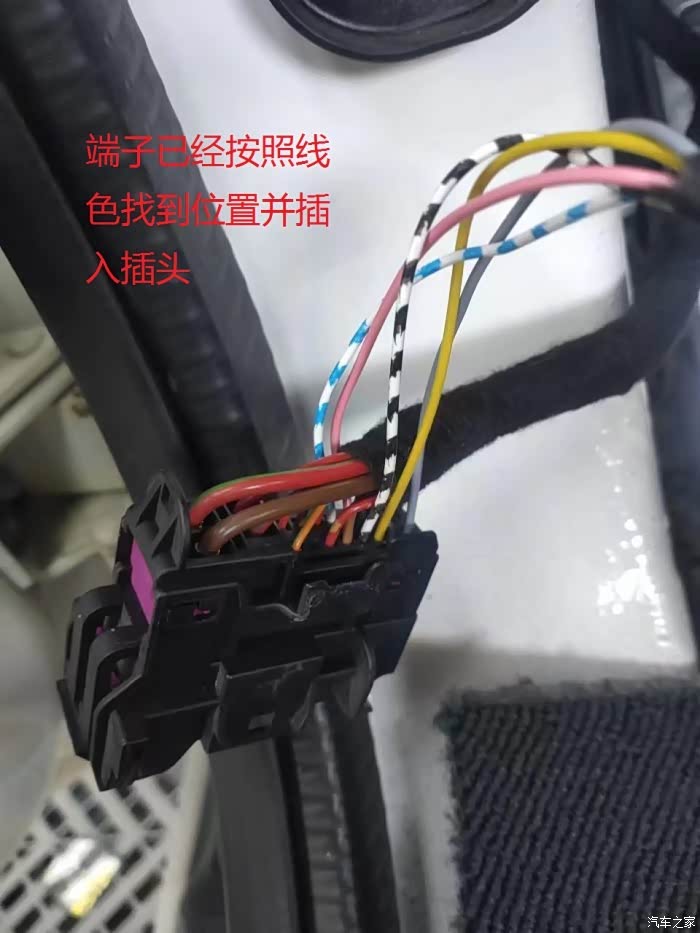

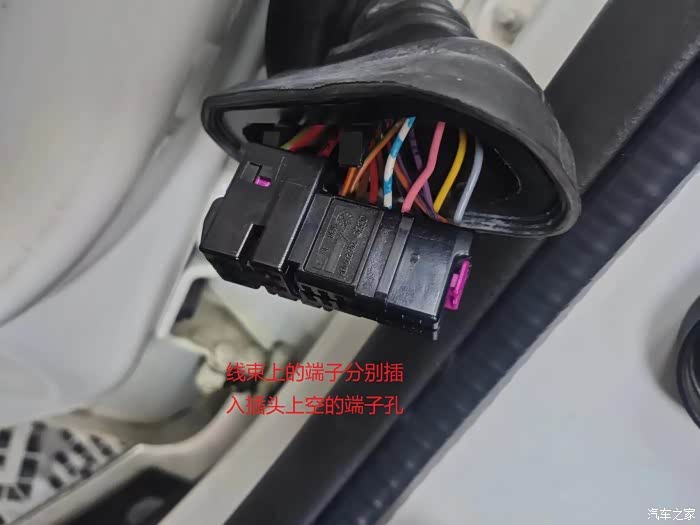

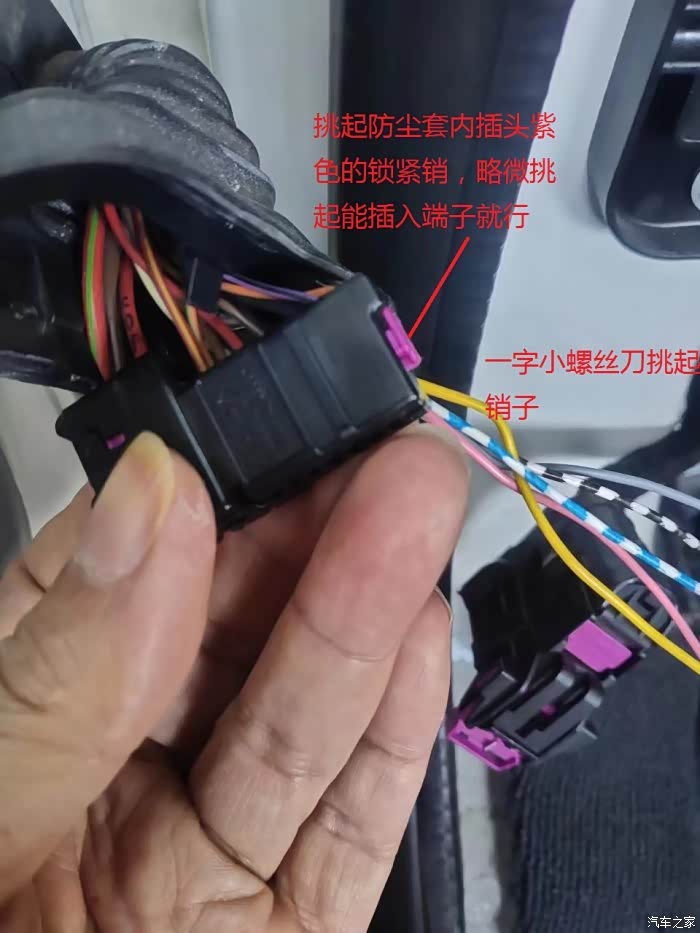

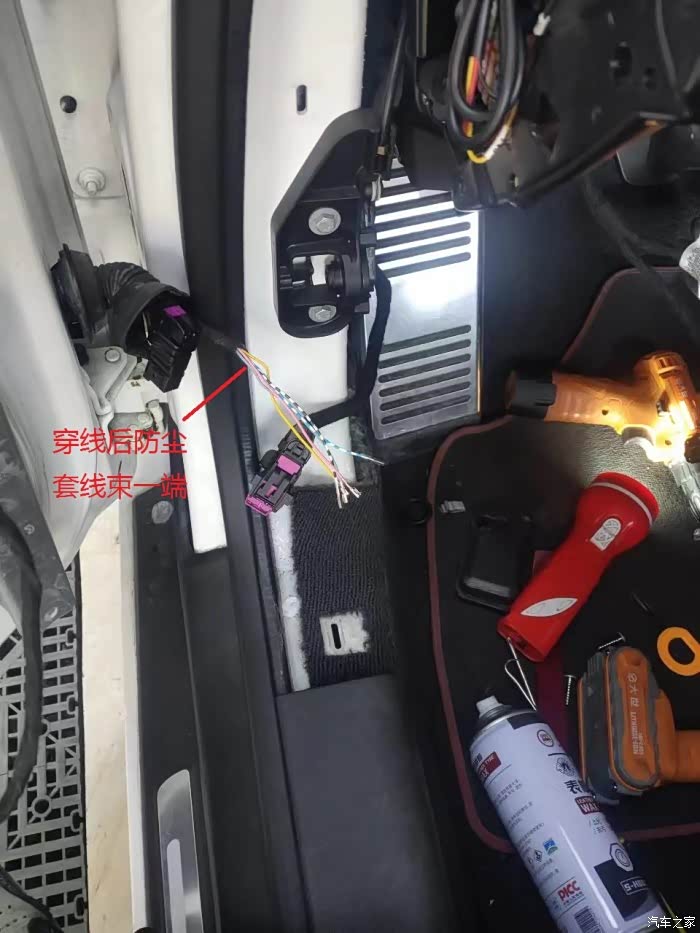

固定在A柱上防尘套内的母插头

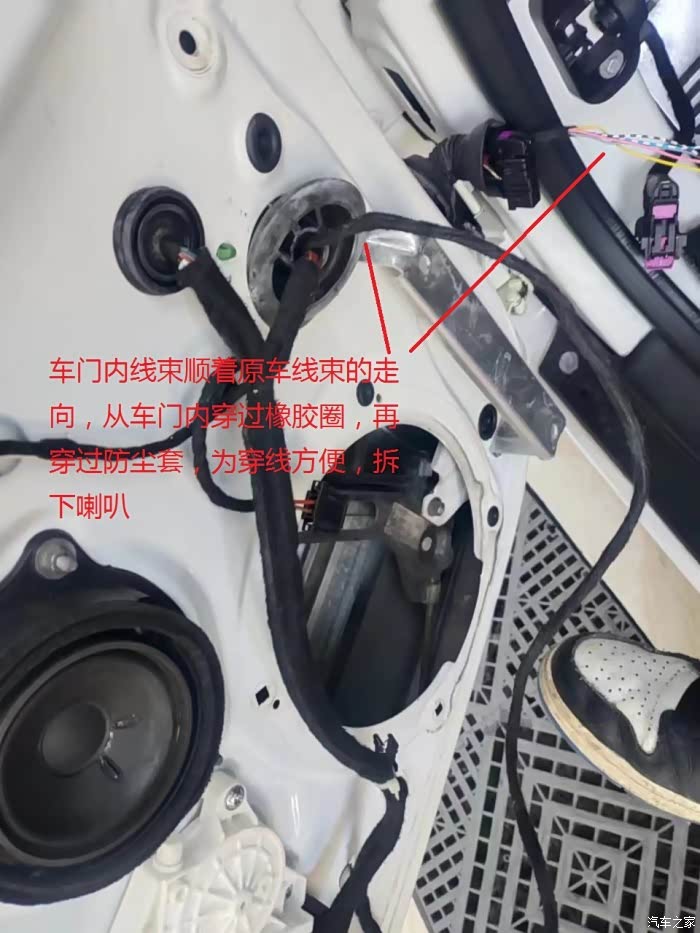

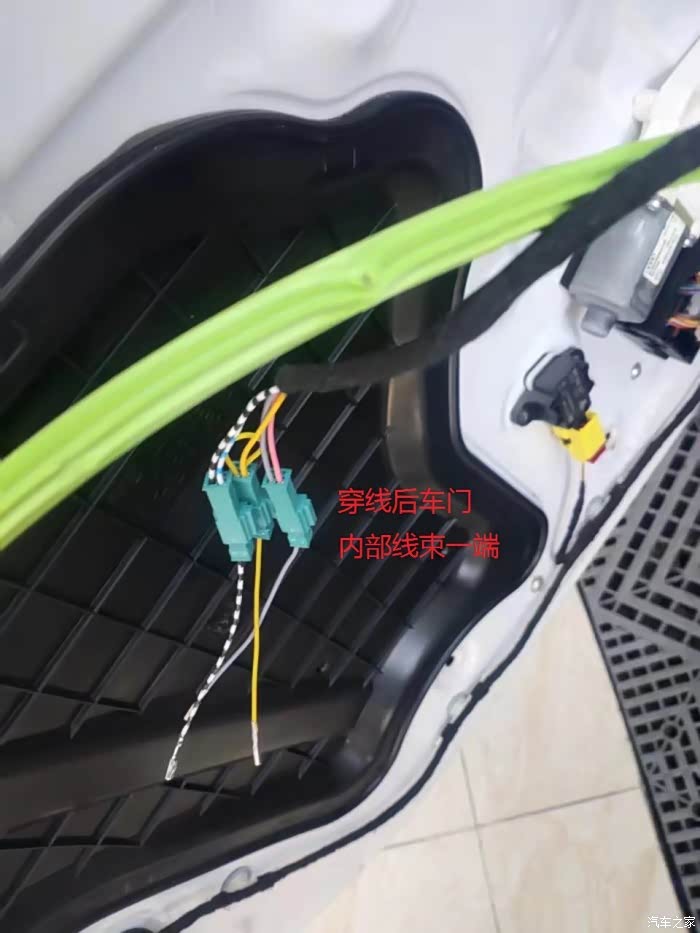

然后从车门内轻拽线束，使母插头处线束与原车线束松紧一致

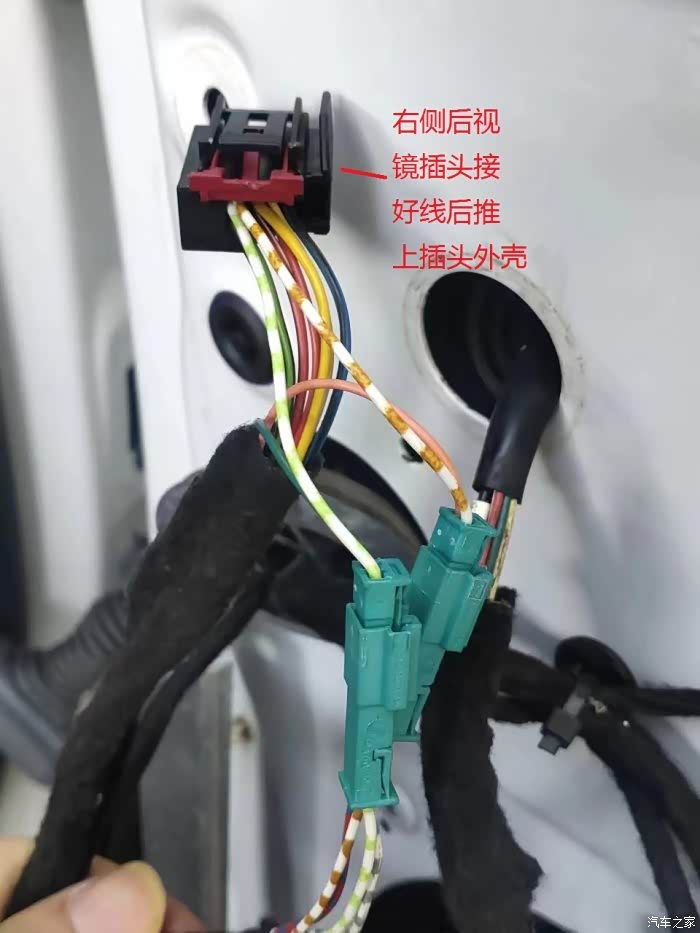

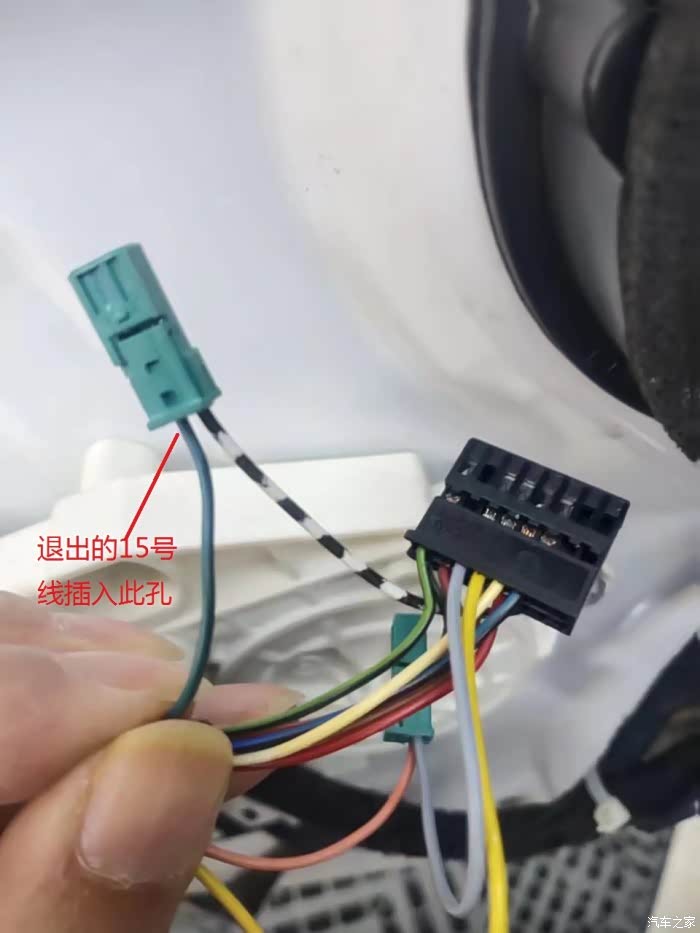

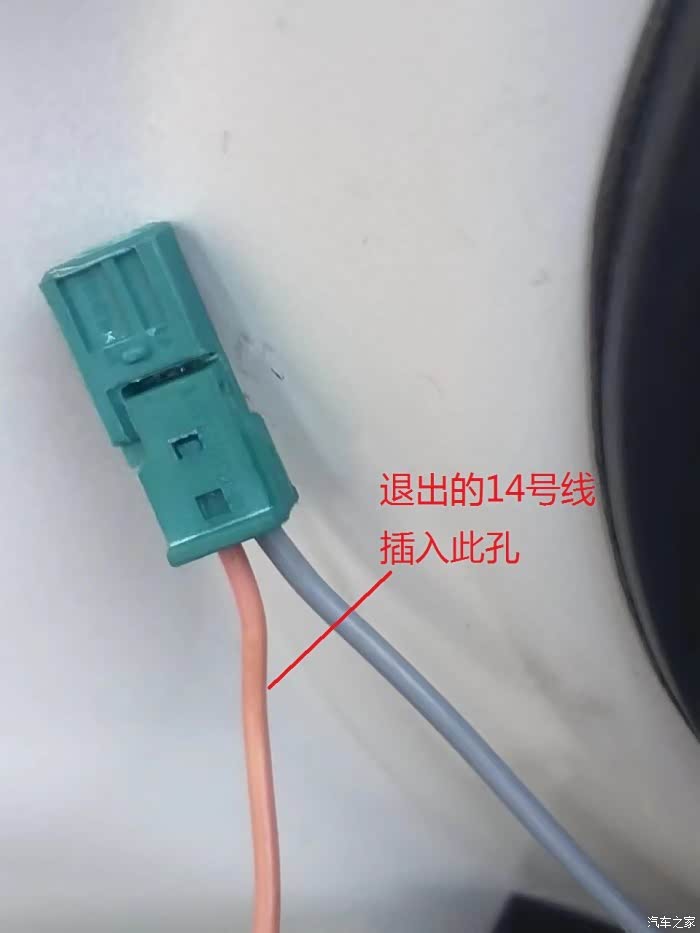

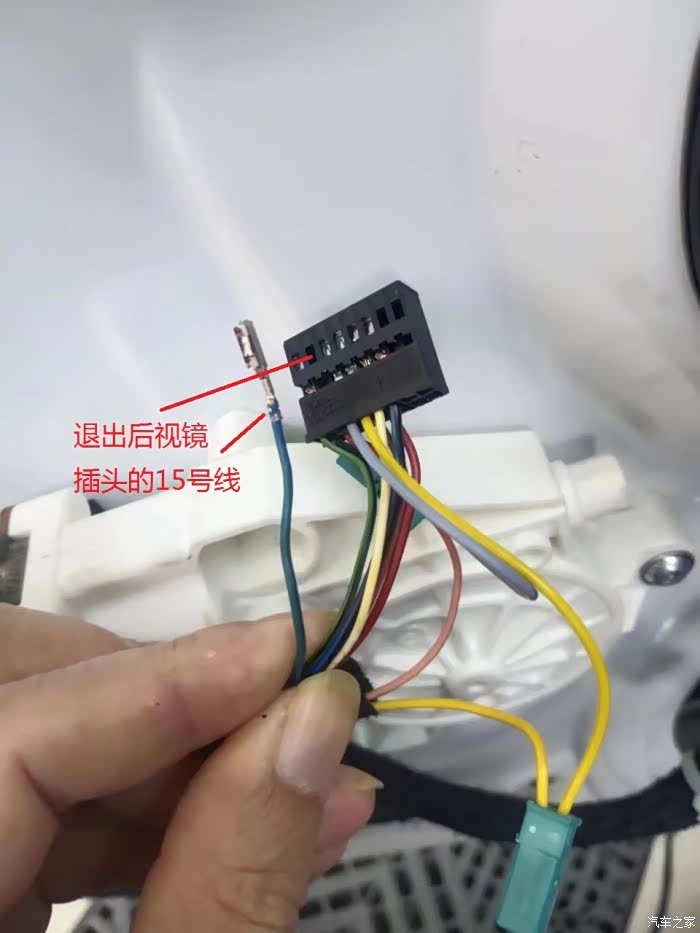

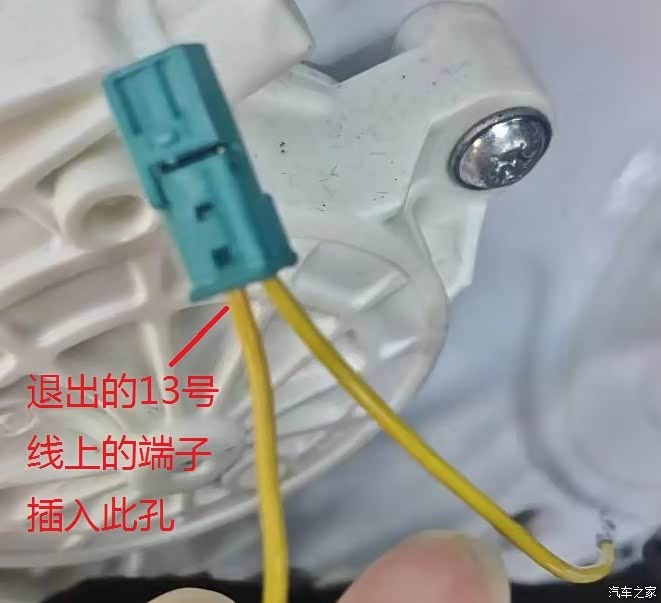

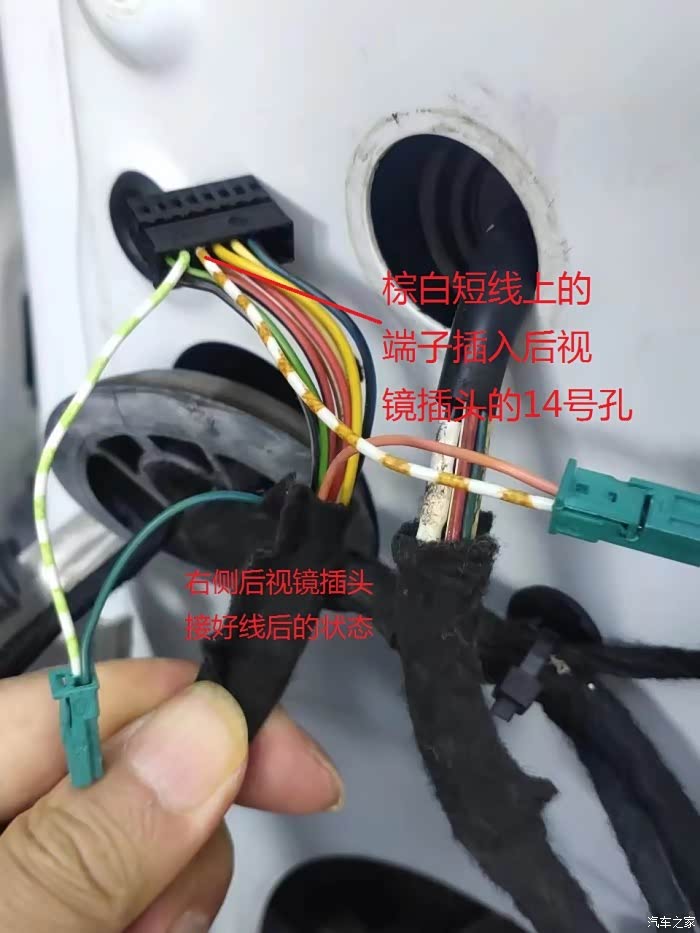

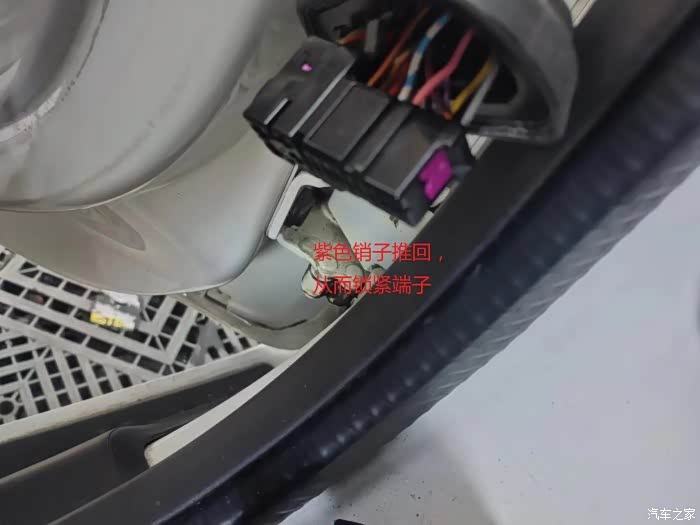

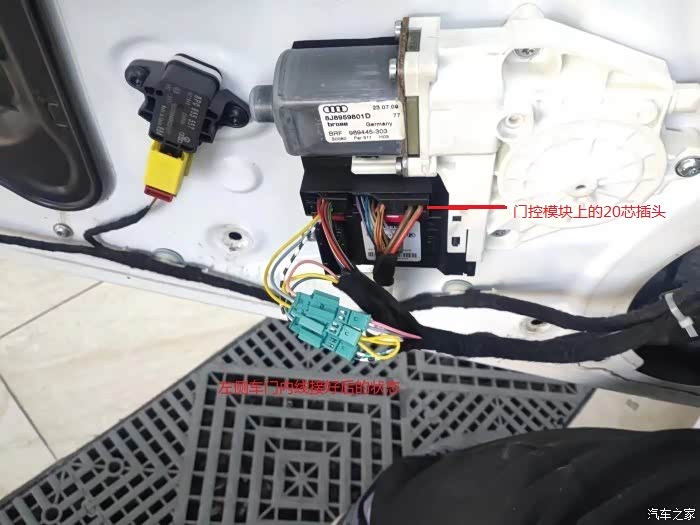

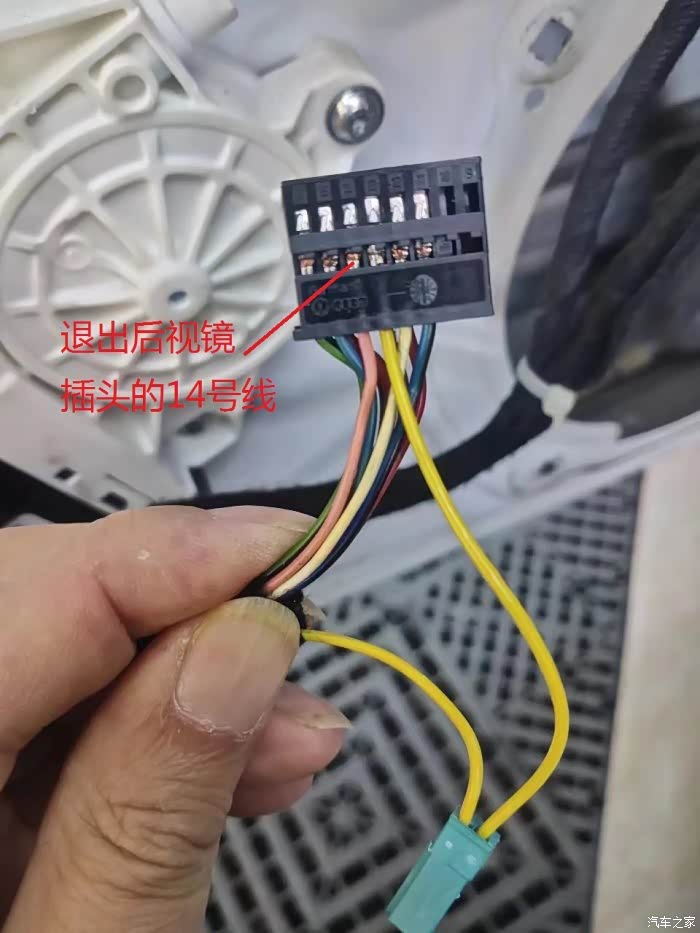

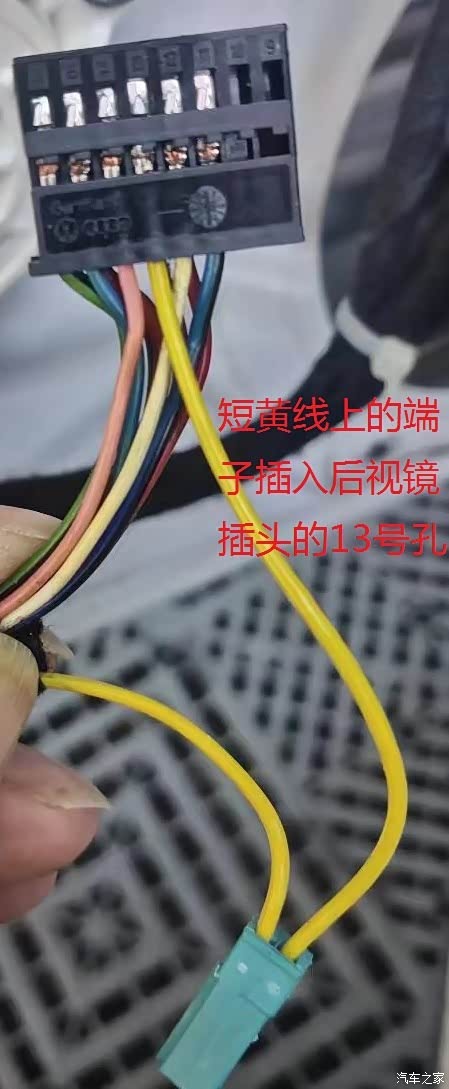

然后就可以恢复左侧A柱，公母插头对插回原位（也可以等试验功能正常后再恢复）。如果还想实现锁车自动升窗，左侧车门增加一根并接锁芯出来的升窗线，并线方法与黄线一样，不在赘述。右侧车门没有左侧的黄线，只有四根线，接线方法完全一样，不再细述，上几张图片。
棕色短线这个状态，是解锁展开后视镜

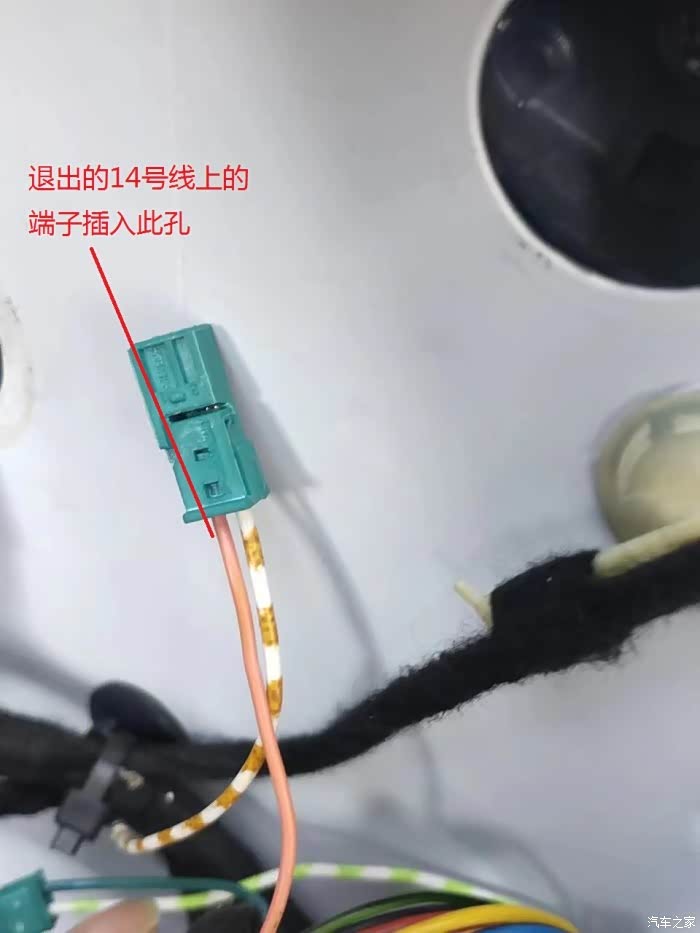

棕色短线上的端子如果插入这个孔，就变成通电展开（仪表板点亮时）。

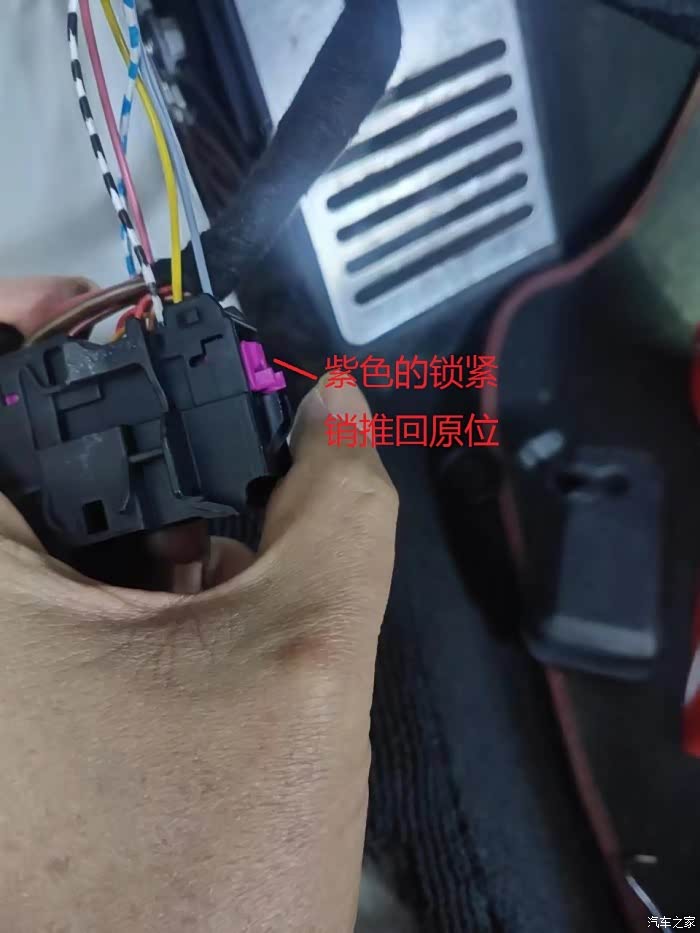

所有的线接线完毕，左右A柱的公母插头对接。就可以进行试验了，试验时要扣上左右车门的锁钩，包括后备箱的锁钩，然后锁车，锁车时观察转向灯是否闪一次，如果闪一次，后视镜此时应该折叠。然后再按解锁，观察解锁时转向灯是否闪两次，若是，此时后视镜应该展开。
至此，大功告成。
至此，大功告成。
如果想实现锁车自动升窗，增加下面一根线即可是实现。
