中东版V97改中规散热、预热作业详解（备忘）
前言：
为什么要改不说了，发帖的原因到是要说一下：
1、想改，找不到攻略，找不到配件，连续做了1周的功课，终于打通了任督二脉，分享给大家。动手能力强的同志们有个架子把车支起来自己都能改。
2、由于疫情影响，加之快过年了，能干这活的店都放假了，即使要动手也要3月初了。故留个贴备忘，当作业前的预习。
以下是预习的作业过程：
为什么要改不说了，发帖的原因到是要说一下：
1、想改，找不到攻略，找不到配件，连续做了1周的功课，终于打通了任督二脉，分享给大家。动手能力强的同志们有个架子把车支起来自己都能改。
2、由于疫情影响，加之快过年了，能干这活的店都放假了，即使要动手也要3月初了。故留个贴备忘，当作业前的预习。
以下是预习的作业过程：
一、改水箱散热：
以下内容改装方案采用水箱串联原车风冷器，即还原中规原车变速箱散热方案。

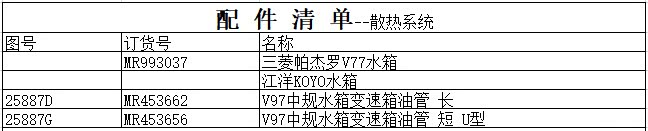

变速箱散热系统改中规配件清单，未含原厂水管卡子。

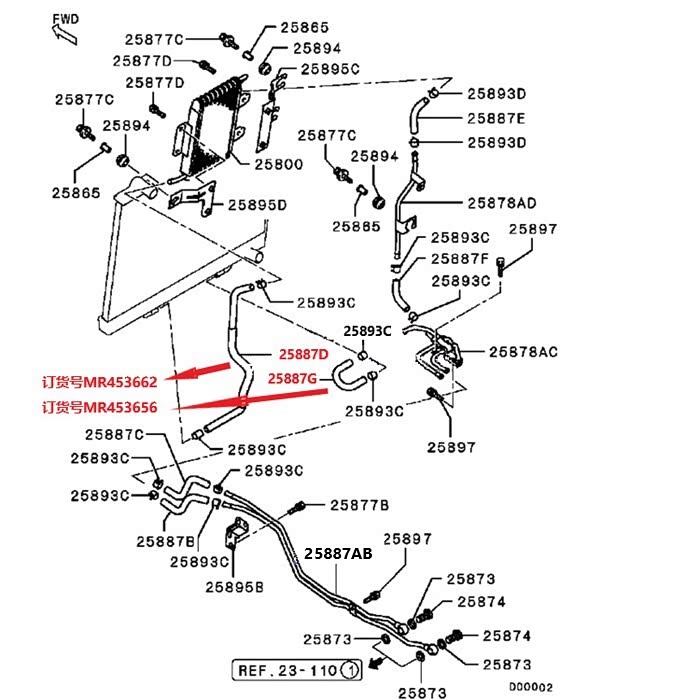

改中规V97散热管路图。
散热部分比较简单，只需要采购三个原厂件：
1、水箱：换成YOKO或中规原装V97、V93、V77水箱；
2、图号25887D；
3、图号25887G；
如不改变速箱预热，以上配件采购后放防冻液，换水箱，管路原位安装即可，安装方法后面详述。
1、水箱：换成YOKO或中规原装V97、V93、V77水箱；
2、图号25887D；
3、图号25887G；
如不改变速箱预热，以上配件采购后放防冻液，换水箱，管路原位安装即可，安装方法后面详述。

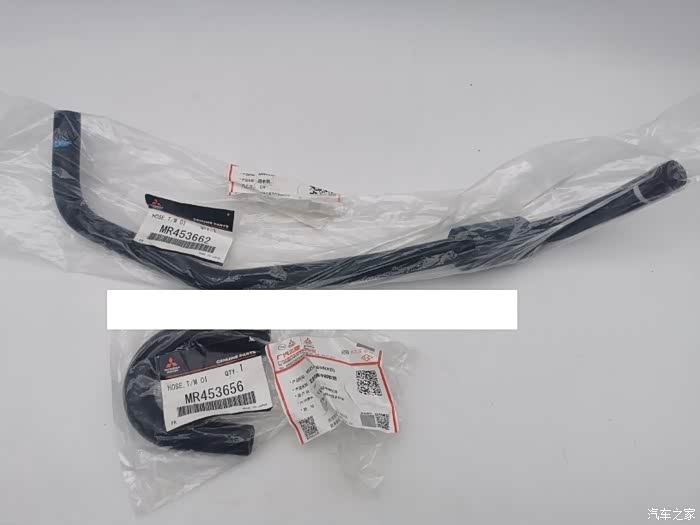

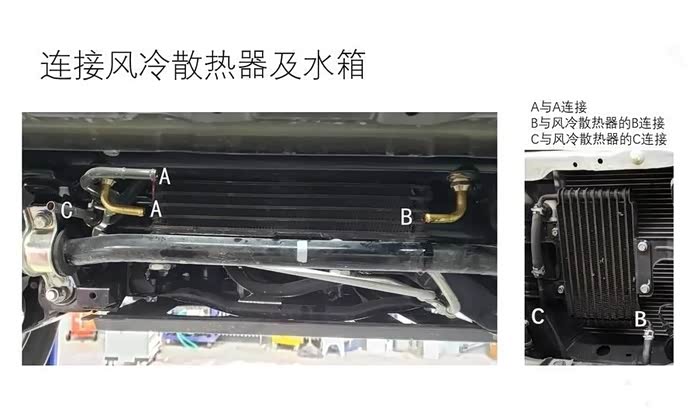

管路连接位置---A：中规订货号MR453656（U型管，水箱进水连接管），B：中规订货号：MR453662软管（水箱及原车散热器串联进水管）

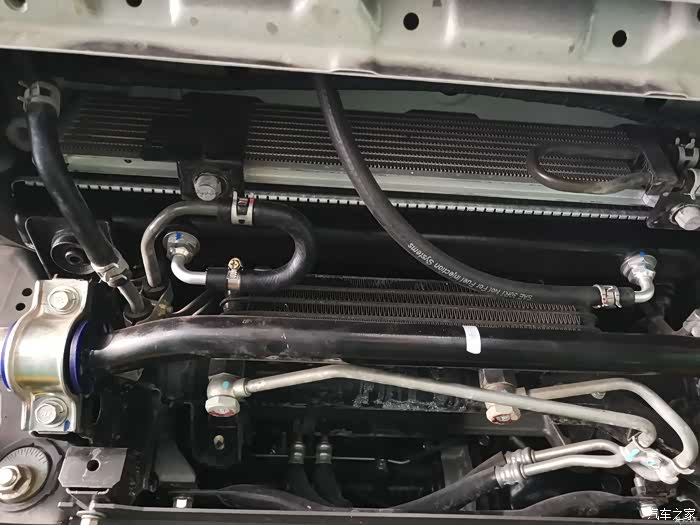

借用 嘉博4X4的图，仅作示意。B位置的管不是原装管。
中规订货号：MR453662软管（水箱及原车散热器串联进水管）
中规订货号MR453656（U型管，水箱进水连接管）
中规订货号MR453656（U型管，水箱进水连接管）
二、改水箱预热
以下内容为中东版V97还原中规V97变速箱预热方案。

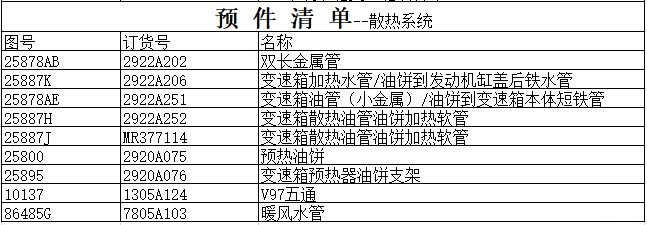

变速箱预热系统改中规配件清单，未含原厂水管卡子。

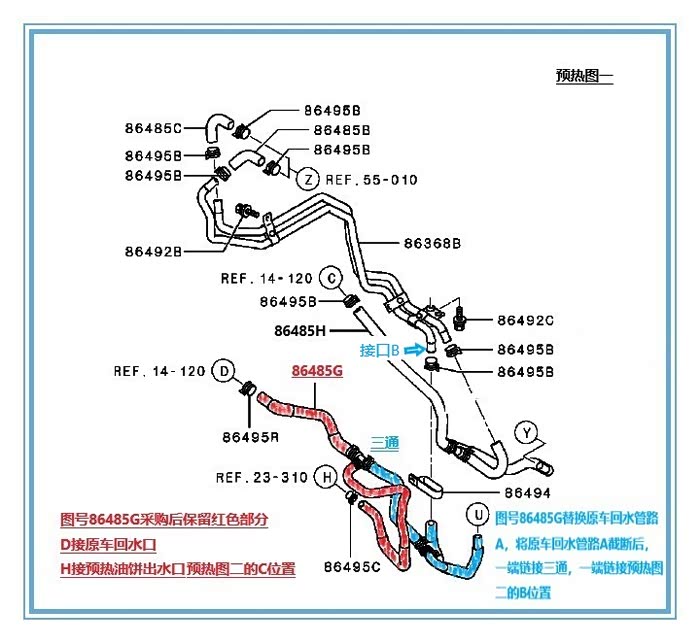

红色图号为需订购的配件，对应订货号参考《预热系统配件清单》

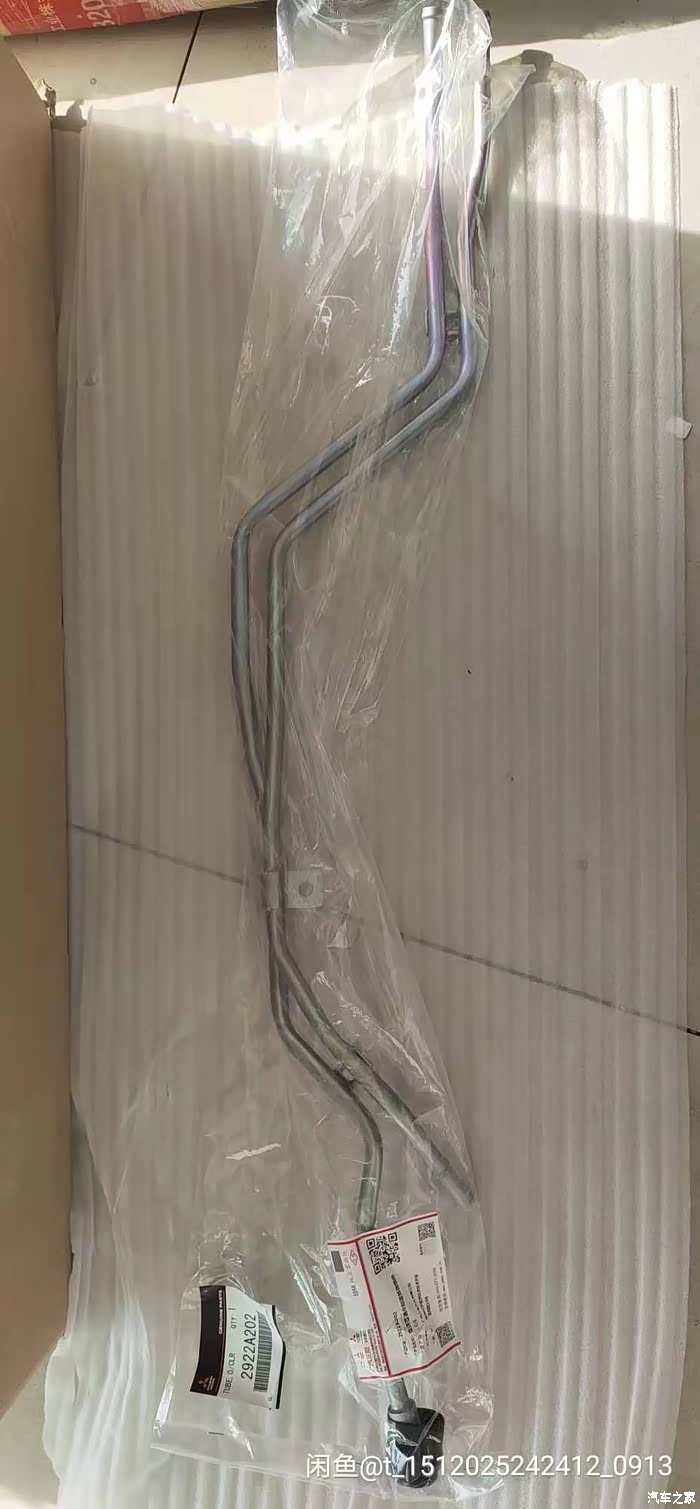

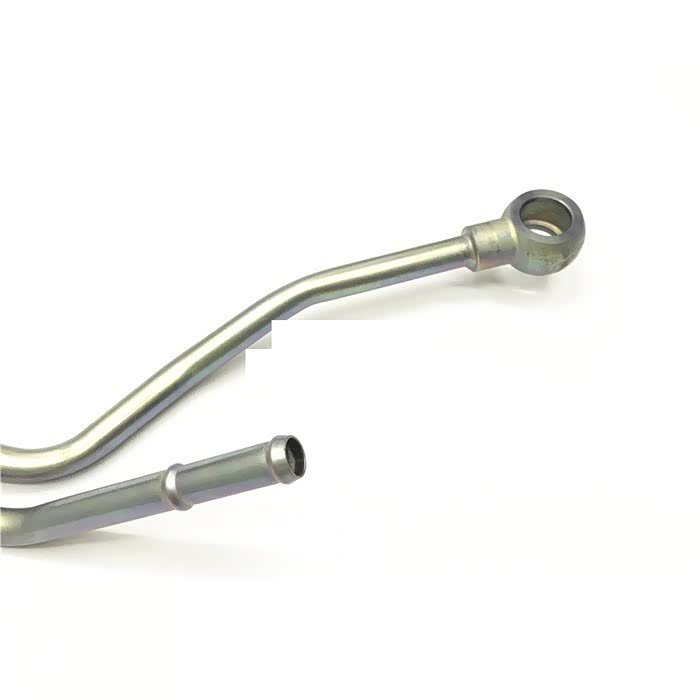

订货号：2922A202的中规管细节，与中东版的不同之处。

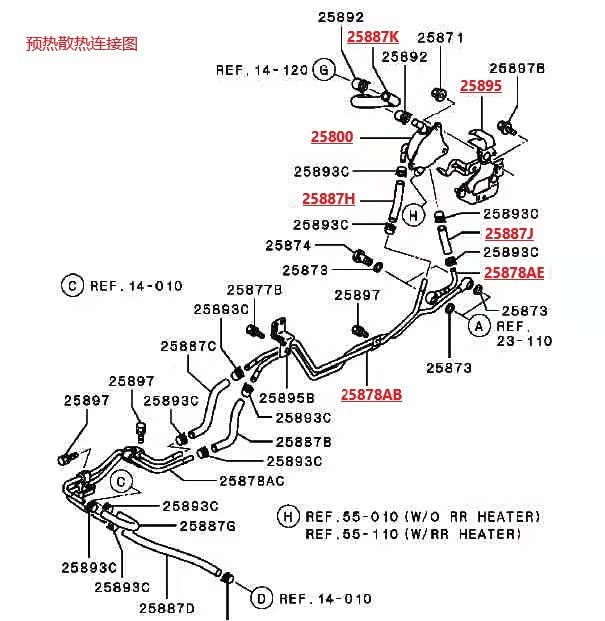

红色图号需订购。《预热图一》中的H接口连接《预热散热连接图》中H接口。
注: 修改一个小错误，上图中红色字体里的“C位置”改为“接口H”。
注: 修改一个小错误，上图中红色字体里的“C位置”改为“接口H”。

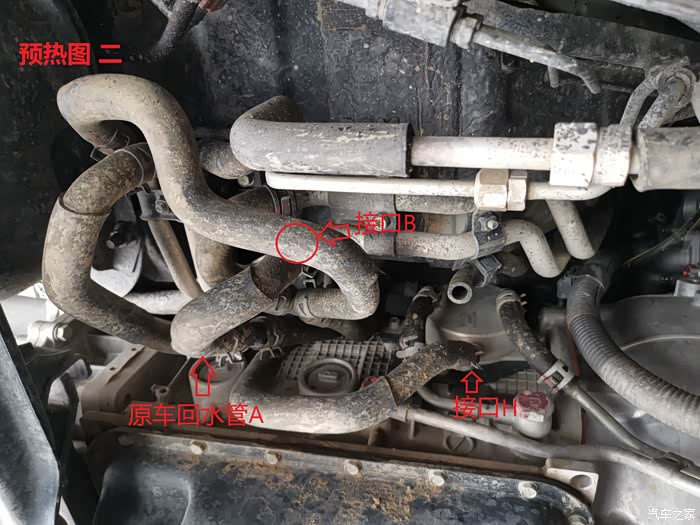

圆圈标记接口B，被管路挡住了。图号:86458G替换管路A，连接顺序为《预热图一》中的H接《预热图二》中H，A（截断后)一端仍接《预热图一》、《预热图二》中接口B，A（截断后)另一端接预热图一的三通

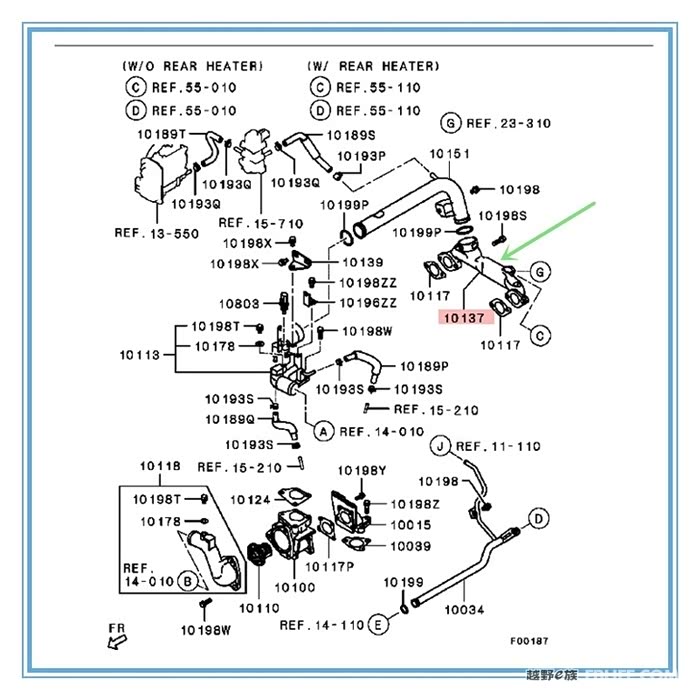

中规五通（图号10137，需订购）替换中东版四通

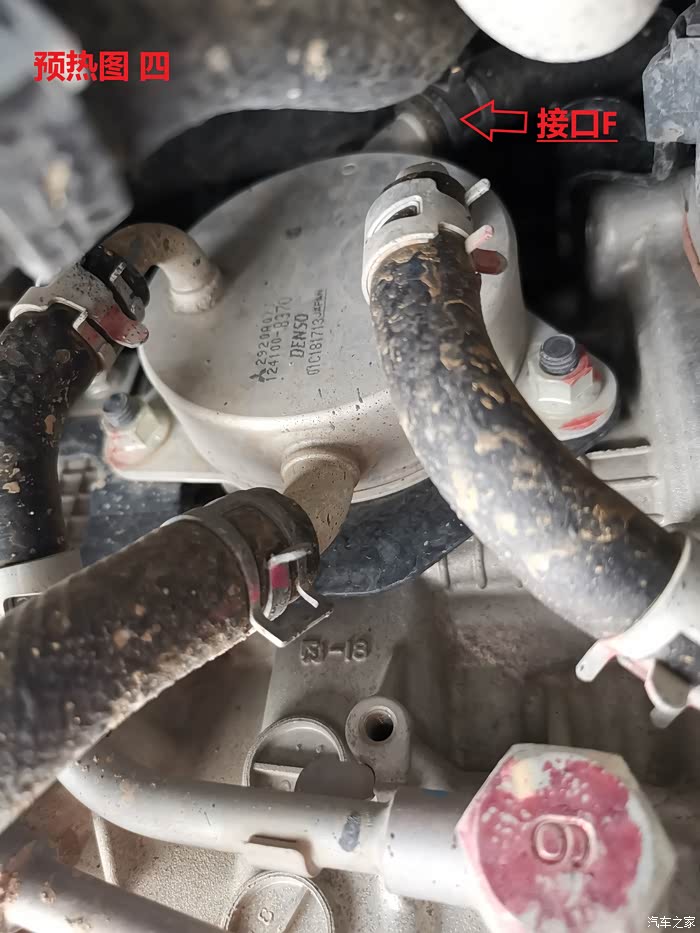

《预热图三》接口E 连接《预热图四》接口F，为预热油饼进水管路，管路图号：25887K，订货号参考《预热系统配置清单》，

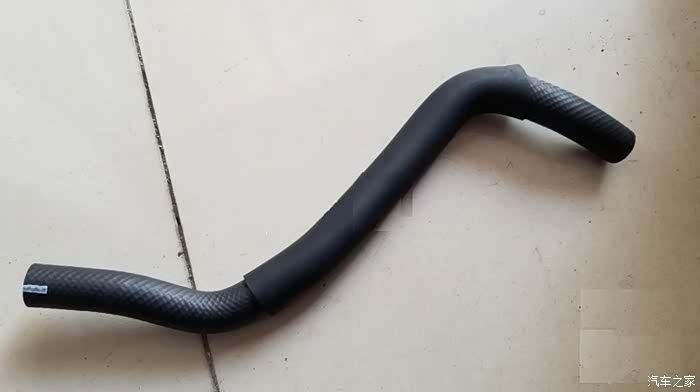

预热油饼进水管路图号：25887K

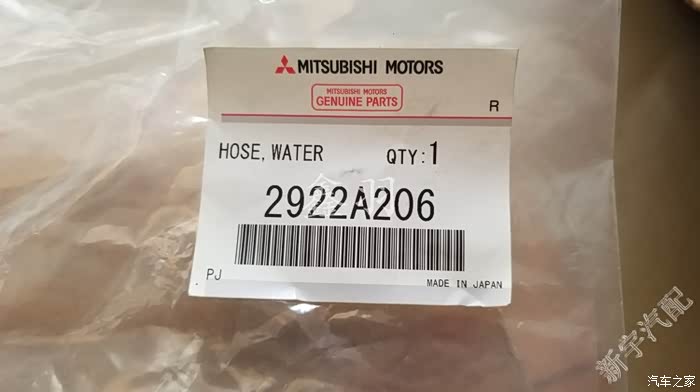

管路图号：25887K，订货号2922A206
五通位置在预热油饼的正上方，变速箱与发动机连接位置，拆装不需抬变速箱及发动机，但位置尴尬，不太好拆。

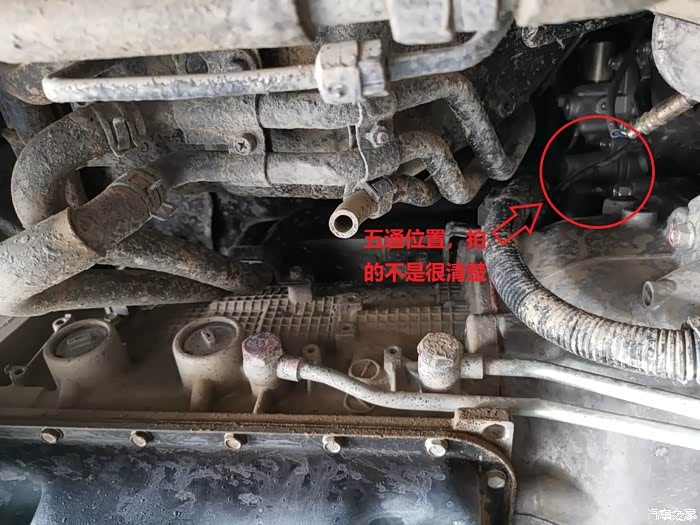

中东版预留预热油饼安装位置，标记红圈为五通位置。
安装后的样子，红色图号配件需订购，订货号参考《预热系统配件清单》.
以上功课不一定能答满分，就当作业前预习，用来备忘。同时分享给有需要的车友，待作业完毕后将错题逐一改正。如有大神做过以上作业，烦请帮忙批改一下，如有错误还望给与指正。
另外强调一点，不论是否按原厂方案改装，都不建议有些玩家说的将热水管路采用串联方案，这就和北方冬季采暖一个道理，一定是并联，各家的温度才能保证；如果采用了串联方式，暖气入头户人家如果有60度水温，经过各家各户的层层热交换，温度不断衰减，尾户可能就要被冻死了。
另外强调一点，不论是否按原厂方案改装，都不建议有些玩家说的将热水管路采用串联方案，这就和北方冬季采暖一个道理，一定是并联，各家的温度才能保证；如果采用了串联方式，暖气入头户人家如果有60度水温，经过各家各户的层层热交换，温度不断衰减，尾户可能就要被冻死了。
终于开始动工了

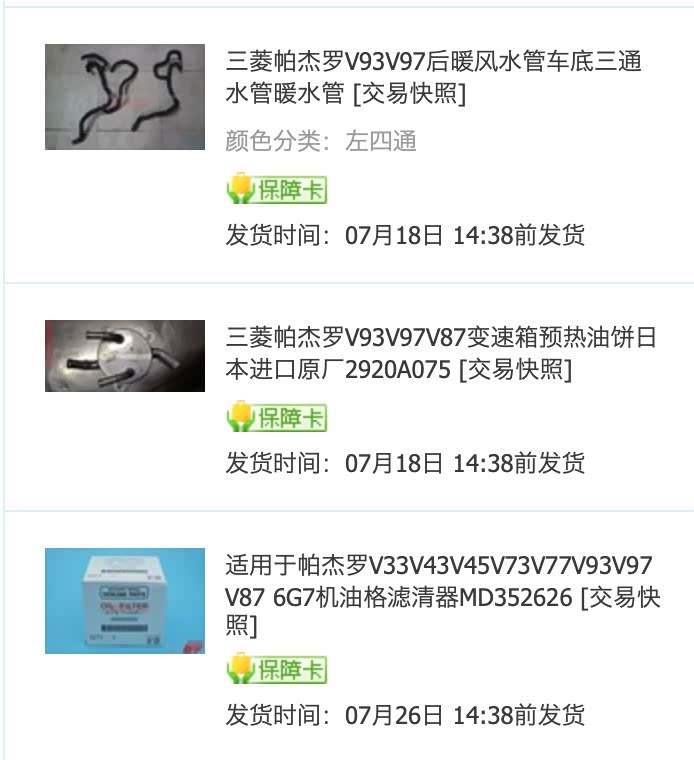

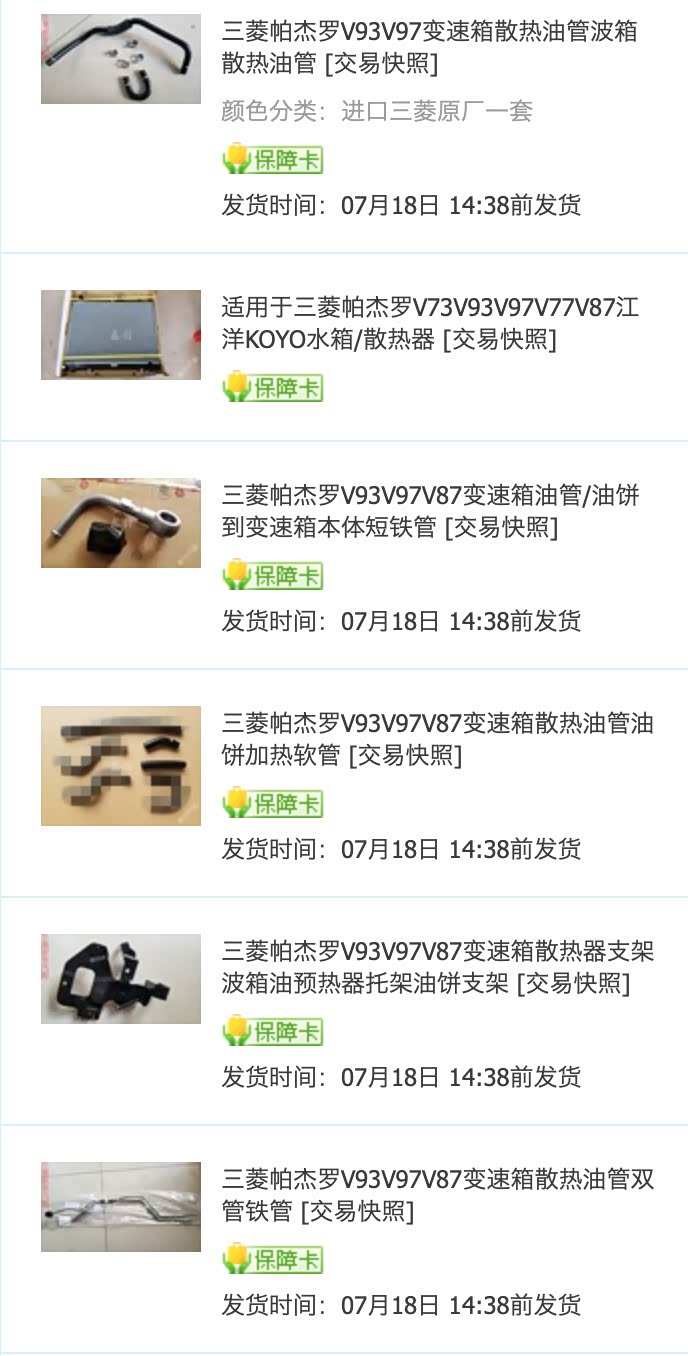

终于盼到夏休了，我们放高温假9天，羡慕嫉妒恨的小伙伴千万不要喷我呦。淘宝在同一家下单一堆东西，老板送机滤一个，另打9折，先谢过了。
未换旁路五通，省点是点吧！
，等货中。。。。。。
大家等我动工改装作业吧。
，等货中。。。。。。大家等我动工改装作业吧。
