以下是本人苦苦研究后自己动手DIY改车记~~~说来惭愧，一直潜水汽车之家，由于之前没注册账号或者注册也忘记了吧
所以一直潜水，作看官（可能好多车友和我一样吧）。因自己比较喜欢车，之前自己的小车改装以及保养都是亲自在场观看的，
所以也对改车有了一点认识，加上V仔贴膜时觉得施工人员手工并不如意，所以干脆自己研究一番，也当作练练自己动手能力，就努力研究，看论坛，看百度，，，，好，大概的拆车原理和线路基础有了~就动手摸索，初定方案然后边改边调整方案。
所以一直潜水，作看官（可能好多车友和我一样吧）。因自己比较喜欢车，之前自己的小车改装以及保养都是亲自在场观看的，
所以也对改车有了一点认识，加上V仔贴膜时觉得施工人员手工并不如意，所以干脆自己研究一番，也当作练练自己动手能力，就努力研究，看论坛，看百度，，，，好，大概的拆车原理和线路基础有了~就动手摸索，初定方案然后边改边调整方案。有车友说，这么折腾，怎么不直接高配？
这可是目前的最高配了~~除了应用性的导航呀，记录仪呀，雷达什么的要加装外~原车自带的中控，厂家为省几个钱就把中门，后门的开门感应省去了，要实现中门，后面防盗报警？仪表显示车门未关提示？开门亮车内灯？这些通通都要通过车门感应开关实现（也就是我们所说的门碰，说实话，没买这车前还真不知道门碰是啥玩意，也就几块钱一个），另外由于面包车的尾门几乎都是要用插钥匙开锁的，
这怎么可以，我这么懒的人要我拔钥匙下车去开门锁？不可能
好吧，自己买一个马达装上去，然后连接其他门锁，这样就可以实现遥控开锁了
（20多块钱买的高档货呀）
这可是目前的最高配了~~除了应用性的导航呀，记录仪呀，雷达什么的要加装外~原车自带的中控，厂家为省几个钱就把中门，后门的开门感应省去了，要实现中门，后面防盗报警？仪表显示车门未关提示？开门亮车内灯？这些通通都要通过车门感应开关实现（也就是我们所说的门碰，说实话，没买这车前还真不知道门碰是啥玩意，也就几块钱一个），另外由于面包车的尾门几乎都是要用插钥匙开锁的，
这怎么可以，我这么懒的人要我拔钥匙下车去开门锁？不可能
好吧，自己买一个马达装上去，然后连接其他门锁，这样就可以实现遥控开锁了
（20多块钱买的高档货呀）本来没想到发帖的，由于经历过研究阶段，发现车友发的贴对我很有帮助，让我走少了很多弯路，所以决定也共享一下自己的改车过程，如果做对的地方大家可以参考一下，如果不对的，还望车友门给予指正，这里谢谢各位前辈了！
准备好工具，开工升级一下V仔了，这些工具只是冰山一角，
先给大家大概说一下主要配件：
安卓版导航（可以上网看实时路况避开拥堵，个人觉得导航就要装这种的）
倒车影像（一般导航都会配有，个人要求高一点，自己另购的）
倒车雷达（应对突然冲出来的物体加上粗心大意的自己，觉得还是装一个比较好）
行车记录仪（价格有高有低，行车必配）
原车门碰两个，通用门碰一个（通用门碰要来改做后门碰用的）
中控马达一个（改后门遥控锁门用的）
双线电源线6-8米（主要用在连接尾门马达）
单线电源线8-10米（尾门门碰和倒车灯线）
保险盒取电头2个，配两个3A保险丝（保险丝型号是小号的，用在行车记录仪取电）
安装主要工具：电钻、螺丝刀、胶布、剪刀、走线铁丝
其他各种接线端口，扎带等一堆（辅助工具，可以简单可以复杂，都是几毛钱的小配件，可以在一家X宝店统一配好）
先给大家大概说一下主要配件：
安卓版导航（可以上网看实时路况避开拥堵，个人觉得导航就要装这种的）
倒车影像（一般导航都会配有，个人要求高一点，自己另购的）
倒车雷达（应对突然冲出来的物体加上粗心大意的自己，觉得还是装一个比较好）
行车记录仪（价格有高有低，行车必配）
原车门碰两个，通用门碰一个（通用门碰要来改做后门碰用的）
中控马达一个（改后门遥控锁门用的）
双线电源线6-8米（主要用在连接尾门马达）
单线电源线8-10米（尾门门碰和倒车灯线）
保险盒取电头2个，配两个3A保险丝（保险丝型号是小号的，用在行车记录仪取电）
安装主要工具：电钻、螺丝刀、胶布、剪刀、走线铁丝
其他各种接线端口，扎带等一堆（辅助工具，可以简单可以复杂，都是几毛钱的小配件，可以在一家X宝店统一配好）
拆尾门
看，都是卡口，那可唯一的螺丝就是锁门开关那颗，卡口小心点拔就是，不难
看清楚卡口类型就知道怎么用力
拔胶条，左边门的全拔了
因为中控线、倒车后视、门碰线都从后面经左边车顶走线
因为中控线、倒车后视、门碰线都从后面经左边车顶走线
拔就是了~~有弹力的~用完塞回去
上面要不阻挡走线，下部阻挡拆门柱拔就可以~看图这差不多了~
主驾胶条
拔踏板
拆B柱，先扣开最上面两边位置
然后小心拔就是
B柱连接主驾踏板位置有这么一个卡口~不要乱拔，要用东西按下去才能拔出来~
尾门胶条最好不要拔~因为上面打了黑色胶~~
看我把那里扒开不知道就把黑色胶弄赃车顶了
撬出尾门车顶这些小扣
后排把手也拆掉
然后就可以小心拔开后上角的车顶，看看里面的情况，是有个开口的，尾门线就从那里出来
近照，就是这个口
线就这样穿过去的
扒开尾门连接车顶的这个硅胶套，吧要后视，中控，门碰，还有一条接倒车灯的线全部穿过去，一次难穿就分两三次
倒车灯线横跨车顶一直穿到右边后排喇叭位置的卡槽里带位置待命（没办法，谁叫V仔只有一边倒车灯，最惨的是尾门线从左边走，倒车灯确在右边
）
）
尾门线穿到车内后，又把右后座这里的面板拆掉，全部都拔开就是~里面都是卡扣
扒开喇叭位置的面板，上面的线要从这里出来
从这里扒开上面面板，穿进去（记得不用拔上面胶条，里面有黑色防水玻璃胶，有了刚才的教训，这次我就不拔胶条了）
从这里穿进去
拆开面板，里面有一层透明胶膜，这里也是用黑色软胶粘的，小心拔开，用完可以粘回去，后门接过来的倒车灯线就先放这，等下拔尾灯的倒车灯线接出来就可以用了。由于我要装倒车雷达，等下倒车雷达主机也放这里，倒车雷达有一条接倒车灯的线也会在这汇总
因为装货用，这个安全带一早被我卸了，现在顺手拔掉盖子就行，这样手可以放进去拉接到原车倒车灯线的延长线
把线加一下接线端口
夹一下完事
从安全带开口里面拍照，看一下尾灯后面的构造，看到一线管，还有2螺丝，2卡口
对应，松开两个螺丝，然后拔。这样就把尾灯拔出来了。
把线管那里的防水胶塞拔开，里面就是这样
松开防水胶塞，扒开胶布，找出倒车灯线
剪了一段红色线用取电夹取电（其实所有东西都可以用扒线皮，包电工胶布代替，不过个人觉得，电工胶布安装没那么方便，而且怕夏天有溶胶松脱的可能性，所以本人所有接线都用物理卡口形式夹线的。如果电工胶布操作的话，好处就是不用买那么多小配角，省事）
看红色那根就是我刚才接到倒车灯线的延长线，也在这待命，等着接倒车雷达，倒车后视，（如果不装倒车雷达的车友就可以直接接线封面板了）
另外的三组线（中控，门碰，后视），从车顶拉倒B柱后也要兵分两路了，因为中控和门碰都在B柱，先让他们在这待命，，
走线时有些地方用这些卡口固定一下还是觉得不错的
后视线还要通过车顶，走到A柱，所以拔A柱
走线
然后到主驾，最后到中控
为了方便走线~以及行车记录仪的取电，还是各种拆
为了方便走线~以及行车记录仪的取电，还是各种拆
扭开右下方一个螺母螺丝后，拔
拔周边
拔卡扣~要注意，其中这个发动机盖按钮附近是有三颗螺丝要用螺丝刀松的~~我是拔完卡扣后，在盖板松动情况下伸手进去扭螺丝的
面板后面，看到三个螺丝位了没还有？
到这里，左边要走的线基本完成
接下来就是准备好工具和配件上场了
这个通用门碰，改到尾门。。。。。。
加接线接口
就这玩意，可以随时插拔，好用
具体用处请看图
接好了
这个是尾门防撞胶塞（之前看过一个贴有人改过，当时没在意，后来一直找不回来，只好自己研究）
开洞
半成品~后面还要加螺丝接线搭铁
由于橡胶位置与尾门接触，觉得搭铁另外做一条地线比较好
搞定，装上去后，把胶塞扭到合适长度就好了（有车友建议买个带线尾门锁，这里谢过车友了
，之前也考虑过，不过怕找不到合适的所以先用这个，以后再换，反正线长我是预留了）
，之前也考虑过，不过怕找不到合适的所以先用这个，以后再换，反正线长我是预留了）
装完尾门碰，以后在车库开尾门搬货就不用自己手动开灯亮
到中门门碰，测试开口尺寸
经过测试，用12MM钻头开口就是了
找到中门最突出的位置
然后关门看看对应的位置（也就是夹缝最小的位置），门碰就装在这个位置
这里要谢谢“十年以前”车友的贴
http://club.autohome.com.cn/bbs/thread-c-3657-50562685-1.html#pvareaid=103364
我是学他的，包括尾门锁（借用前辈的截图，向前辈致敬
）
http://club.autohome.com.cn/bbs/thread-c-3657-50562685-1.html#pvareaid=103364
我是学他的，包括尾门锁（借用前辈的截图，向前辈致敬
）
B柱这位置关门后离中门比较贴近的位置安装门碰
先开大孔，然后画小控位置，再开小孔
门碰接线
尾端加取电卡扣接头（这是右门的，只需要接一根线）
直接找到B柱门碰蓝色线接线，（B柱里面有两组线一组是相对卡扣大一点的中控线，门碰线是固定在B柱上的小卡扣那组）
左门B柱，中门碰和后门碰两根线接一起后装上接线扣
为了方便工作，我把安全带也拆了，大家认为不妨碍自己接线的可以不用拆，（题外话，之前看到有车友把安全带拆了后，安全带宿回去没办法拉出来的事情，其实只要安全带那个底座安放平衡，安全带就可以轻轻拉长，原因是安全带里面有个平衡器，已经太多话了这里就不多啰嗦了）

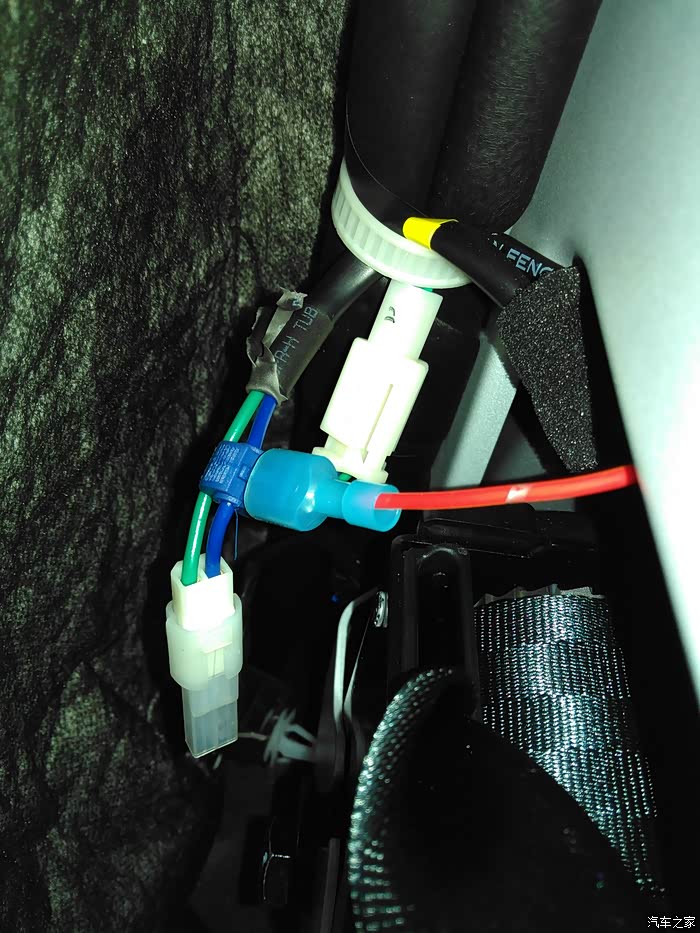

找出B柱门碰线，夹卡口取电
这里就不多啰嗦了）找出B柱门碰线，夹卡口取电
就是它~蓝色的那根
是卡在B柱上面白色，相对较小的那组线的蓝色线哦，夹上，搞定
右门B柱更简单，直接一个门碰接上去就可以
再次重复，是小的白色接口那组线的蓝色线
由于门碰有点接触不良，所以我两边各粘多一个胶垫（也可以起到缓冲作用
）
）
有了中门门碰，以后在后排瞎搞时V仔不会再自动上锁了
，门没关好，也会提示我了好像变聪明了
，门没关好，也会提示我了好像变聪明了
到这，门碰工作完成，
（取电卡口说明，不是卖广告，是图方便，图解比较清晰，所以直接发截图）
（取电卡口说明，不是卖广告，是图方便，图解比较清晰，所以直接发截图）
——————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————到尾门中控马达安装咯（
这个很重要呀，有了它就不用自己插钥匙开锁门那么麻烦和猥琐了
）
这个很重要呀，有了它就不用自己插钥匙开锁门那么麻烦和猥琐了
）
看我的固定位置，经过多个方位试验，觉得还是车友选的位置比较适合，也就直接抄袭咯
我是把固定贴片弯曲成这样在固定的，这样比较帖服，马达上也垫了泡沫（马达我是随便接线的~~如果反了就换过来接~~~马达安装大家也可以参考一下“十年以前”车友的贴）
把玛达拉杆和原车开关那铁杆链接（小五金是买马达配送的，拉杆太长，自己用老虎钳剪短）
连接后的和样子
安装行车记录仪（本人强迫症，必须走暗线取电，视频接导航）——————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
准备好记录仪，接好取电头
安装好的效果图
选好位置，搽干净
找好位置就布线（最好测试好设想角度后定位布线，这里我就先省略了）
线就塞到车顶缝隙
拆手套箱，
顺便说一下，里面是有空调滤清的~（之前有人问过）
顺便说一下，里面是有空调滤清的~（之前有人问过）
左右挪动就可以取出手套箱
穿行车记录仪线路
穿到主驾左边位置找保险盒
把保险盒拆下来（上下位置卡住的）
上面有各保险丝的名称
取出一个，确认是小号保险丝（不同车型保险丝型号略有区别）
记录仪有三根电源线：
ACC接点烟器保险丝（ACC线意思就是插钥匙扭动，但没启动发动机时的电源，而点烟器就是这类型电源）
GND线就是搭铁线（也就是地线）
长电接车顶灯（长电也叫常电，意思是长期保持有电源的，而车顶灯就是这类型的电源）
注：长电作用保持记录仪的时间记录（不是录像哦），一个ACC作为启动记录仪的开启线（这线通电才开始录像工作，同理所得，要想24小时录像就要把这线也接到常电上），搭铁就是地线，这里关于线路原理就不解释太多了，有兴趣的车友可以百度一下
ACC接点烟器保险丝（ACC线意思就是插钥匙扭动，但没启动发动机时的电源，而点烟器就是这类型电源）
GND线就是搭铁线（也就是地线）
长电接车顶灯（长电也叫常电，意思是长期保持有电源的，而车顶灯就是这类型的电源）
注：长电作用保持记录仪的时间记录（不是录像哦），一个ACC作为启动记录仪的开启线（这线通电才开始录像工作，同理所得，要想24小时录像就要把这线也接到常电上），搭铁就是地线，这里关于线路原理就不解释太多了，有兴趣的车友可以百度一下
上取电器说明图（注意进电端口和出电端口）
保险盒的进电端口和出电端口不是统一一个方向的，不过也不难分辨，保险丝边上涂有白色，看到没有，左边一列就是左边是进电端口，右边一列的进电端口在右边，要分清楚，不然取电器上的保险丝不起作用哦，，，所以如图，插上取电器后两根线是相反的
盖回保险盒盖~（由于里面的取电器卡住了，盖子没法完全帖服，只好用扎带扎一下，所有剪扎带头、包线等修饰步骤自理）
）
装好后的车内效果
车外效果（我要的就是这么简介，小巧的记录仪，但外面看又知道你有装记录仪的效果，这样自己看着舒服又可以起到阻吓作用）
——————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————装导航一体机
从下面撬起~我的下面有缝
然后慢慢往两边撬
慢慢往两边撬（安装要反过来先固定上面再往下压）
拔
雾灯线和危险警告灯线拔掉
原车收音机旁边4螺丝，卸掉
抽出来，然后把衔接线全部拔开，取出收音机
取出收音机后的样子
放导航一体机，（注意买导航的匹配度，我这个就不是那么匹配，后面铜色螺丝就是GPS天线接口，突出的接口顶到里面面板了）
所以要据断这里，然后拔开才能放进去，不知道其他车友有没遇到这样的情况（是我买的厂家产品问题呢还是它跟荣光S通用一款导航导致呢？？？求解）
好了~终于可以把之前布好的线（倒车后视，行车记录仪）以及原车收音机线插回去了（搭铁的线就自己找位置搭一下吧~里面搭铁位置多的是，这里就不说明了）
视频输入线接行车记录仪，倒车影像有专用倒车影像线插头，多余的插头是其他扩展功能，目前没用就包起备用
要特别说一下的还有倒车检测线，因为导航线束上有两根倒车检测线的，我们要接的是由导航主机出来的那根就行，其他线头都多余的
装好，开机
画面还是不错的
顺便也看看记录仪画质，一样不错
安装后的中控效果，之前看安卓版本的多数是10.2寸屏，看着好别扭，这个7寸的就协调多了另外由于是安卓版的，所以除了GPS信号线外，还有一条WIFI信号线，我为了好看，分别走线到仪表台两侧，一侧一个（本来想把GPS线拉到内后视镜，这样觉得信号好点，不过线不够长）
另外由于是安卓版的，所以除了GPS信号线外，还有一条WIFI信号线，我为了好看，分别走线到仪表台两侧，一侧一个（本来想把GPS线拉到内后视镜，这样觉得信号好点，不过线不够长）——————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————安装倒车摄像头
安装示意图，上面说过的倒车检测线要接哪根这里也有标注哦
尾门总览
拆开装饰面板，门里面松开6个螺母
拆下车牌灯的灯罩，直接换上去就简单，可是我非要回原车灯座
只好自己改装，自己弄开灯座
这个就是我买的后视
外壳根本不一样
外壳根本不一样
由于原灯座和网上买的专车专用后视灯罩不匹配~还要自己打磨~我那个去~
好不容易组装完了~由于组装难度大，所以不详细说明，也不建议大家这样做，如果买专车用的就直接装上去算了，这样里面也有空间走线，或者建议大家直接买通用支架比较好，也方便调整角度
由于我用了原车灯座，所以后视线只能绕道进后门
装好的效果，好看不好用~~因为专用倒车后视，角度固死，所以觉得角度太低，不能调整。不知道是我倒霉还是通病，所以再次建议大家用通用的算了（这问题已经和厂家反映，如果单是厂家问题，希望能有改良版本）
看看效果，有两条倒车线（一个摄像头自带的，一个是导航内置的）
在导航那里设置一下，取消导航辅助线就整洁多了
远看的效果
装完这么多东西后，后面是一团乱，由于我安装时所有接线都用物理卡口接的~所以所有部件都可以插拔，里面就随便接。
到这里就基本完成所有左边线路要安装的配件了~剩下的就是整理线路，收拾摊子了
整理后，用扎带扎一下就整齐多了
上个有封上面板的图让大家舒服一点
太啰嗦了，就先不上倒车雷达作业了，车牌送到了~先去装车牌，不检查就直接发咯，谢谢大家！
先上一张倒车雷达预告图
