行车记录仪电源插头改USB接头【旧物改造】

1 133 发布于 2016-10-29 21:55:18 只看楼主修改帖子

车上没有USB接口，点烟器接口插行车记录仪电源插头了，在车上给手机充电还得带个充电宝，不方便。于是就想把行车记录电源插头改成USB头，在点烟器插口插个车充，这样既能给行车记录仪提供电源也能给手机充电。
也可以直接更换带USB头的电源线。第一，我嫌重新拆线穿线麻烦；第二，不知道行车记录仪线是用3米的还是3.5米的；第三，旧物改造节能环保。所以决定自己动手更改USB接头。
要把想法变成现实，以下是我动手制作的过程，给大家分享一下。

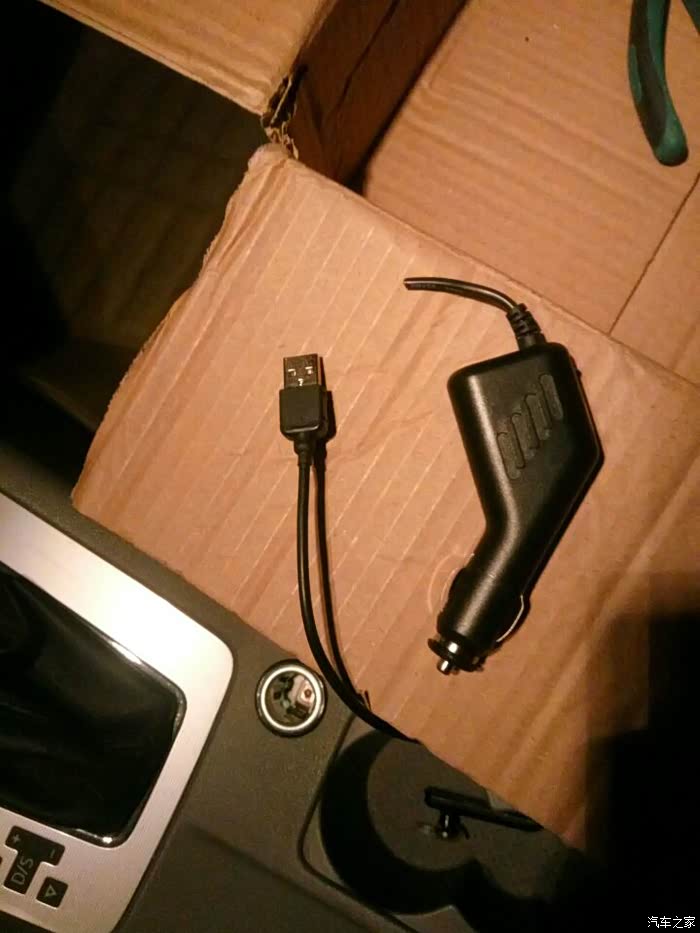

这是成品图

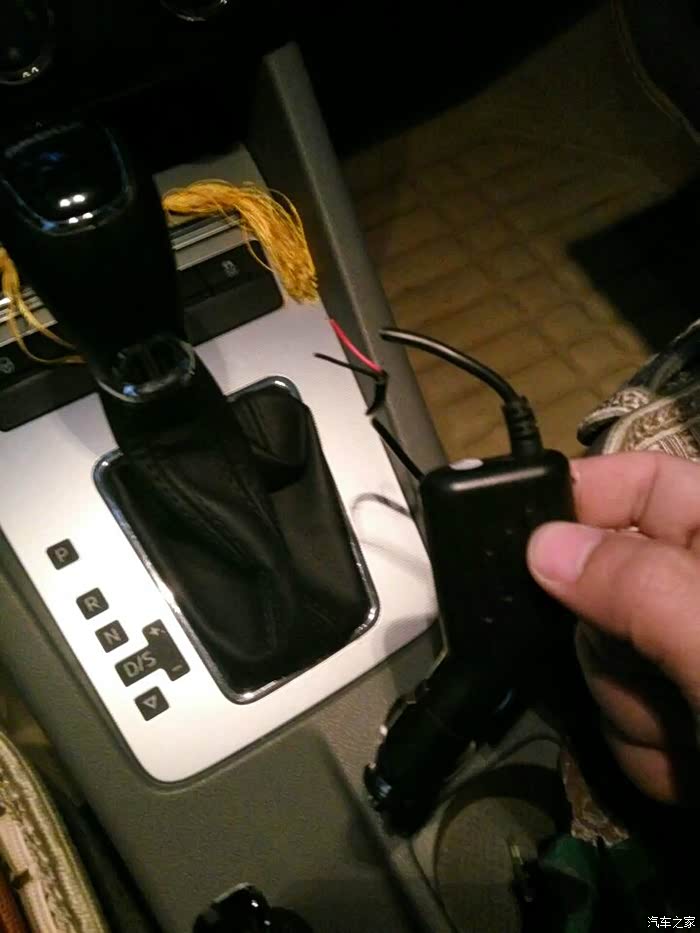

切断USB电源接头

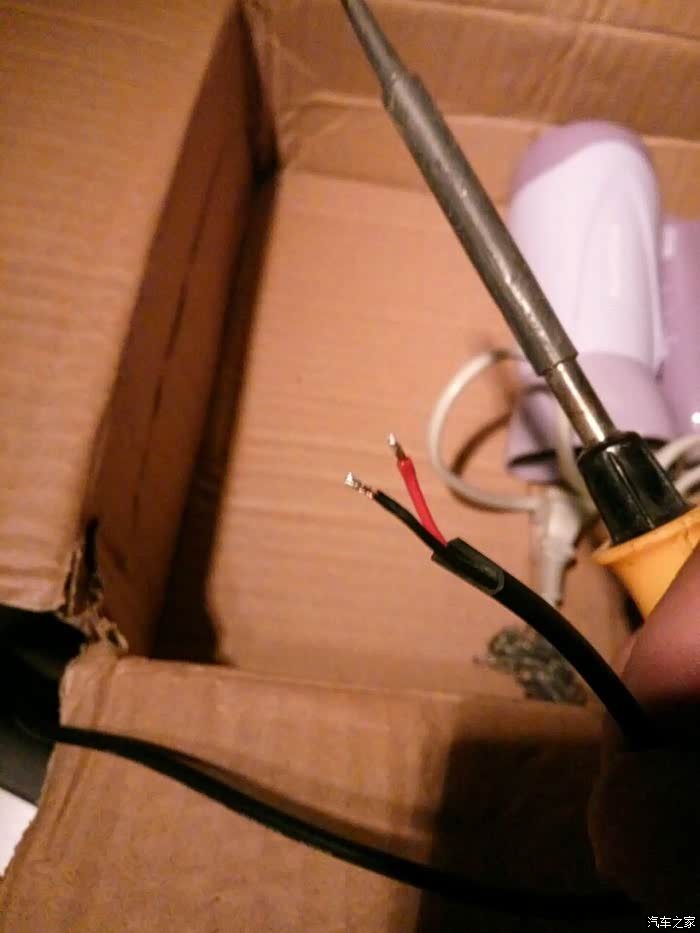

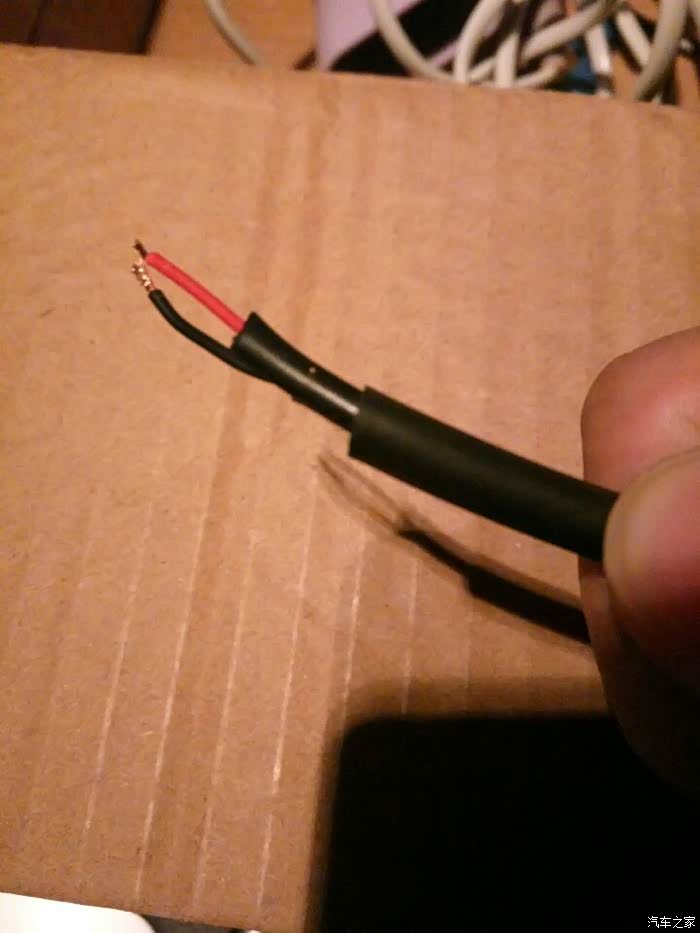

剥掉线皮

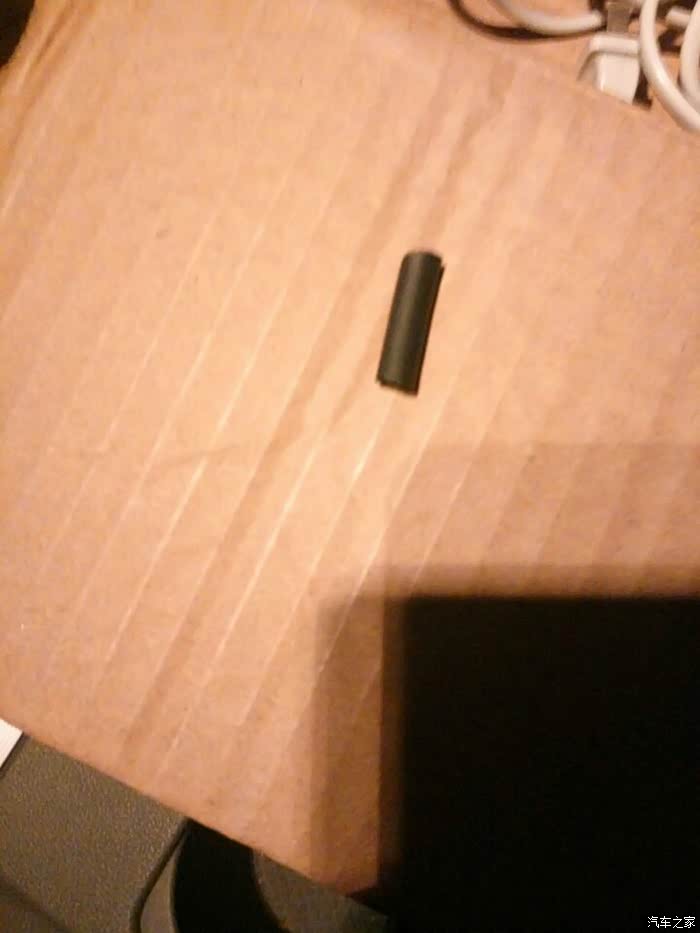

热缩管

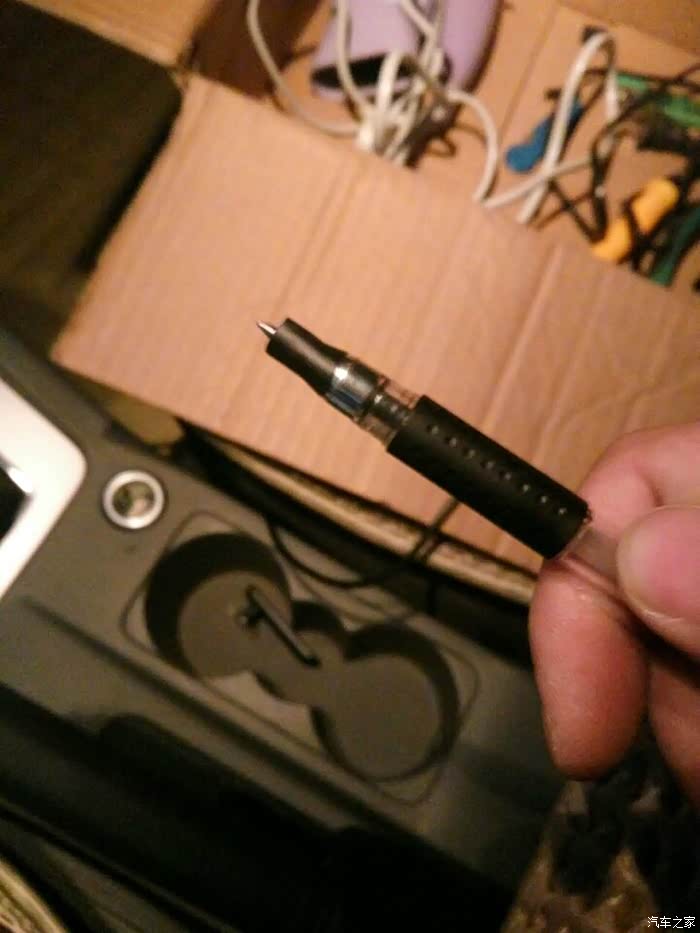

热缩管用的是直径5MM的，有点小。用笔头撑大一些。在接USB头之前预先把热缩管穿上，切记。

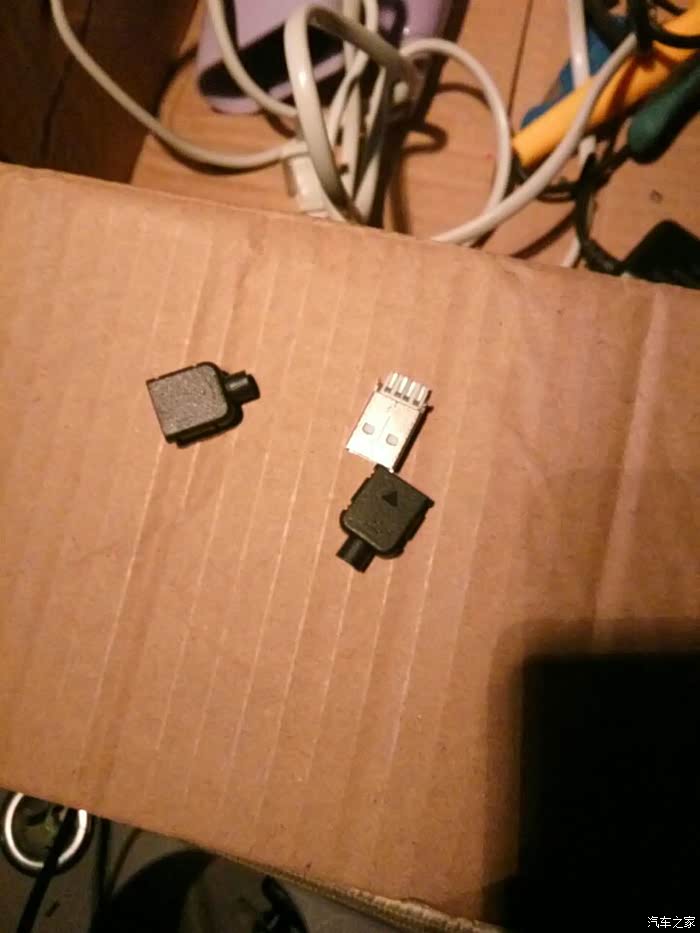

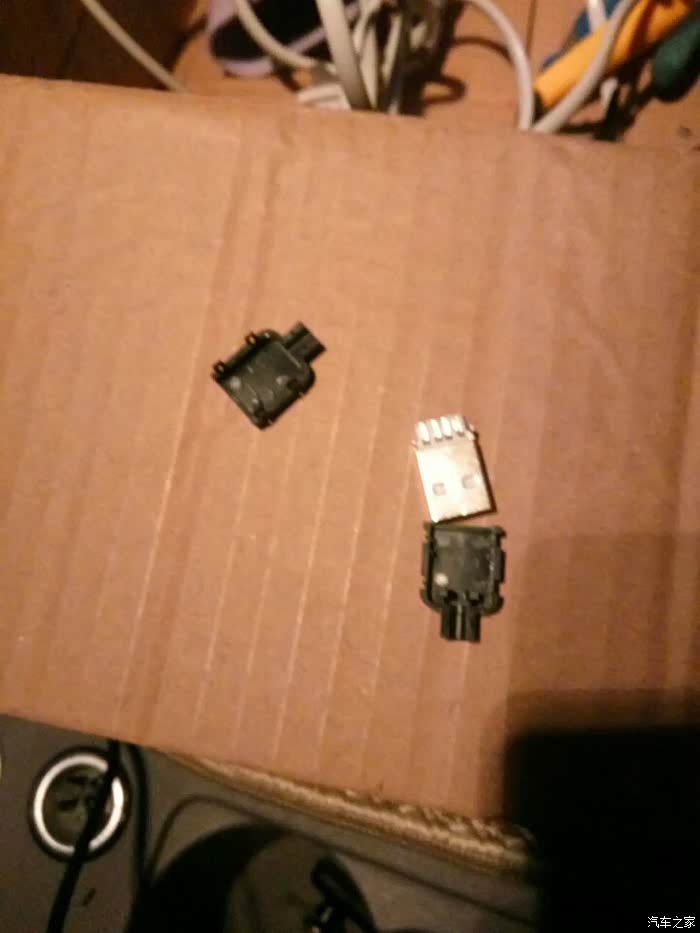

在网上买的USB接头， 0.2元一个，多买几个，预防有焊接失误的。

接头很小巧，做工也精致，符合预期要求。

这把电络铁不太好用，头是扁的不是尖头的，该更换了。工欲善其事，必先利其器。

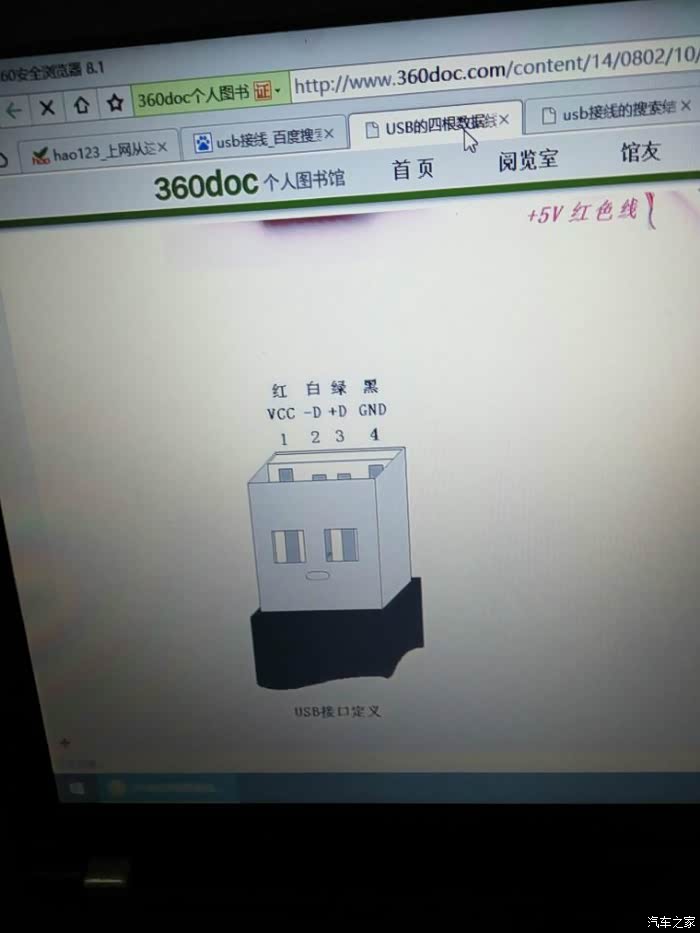

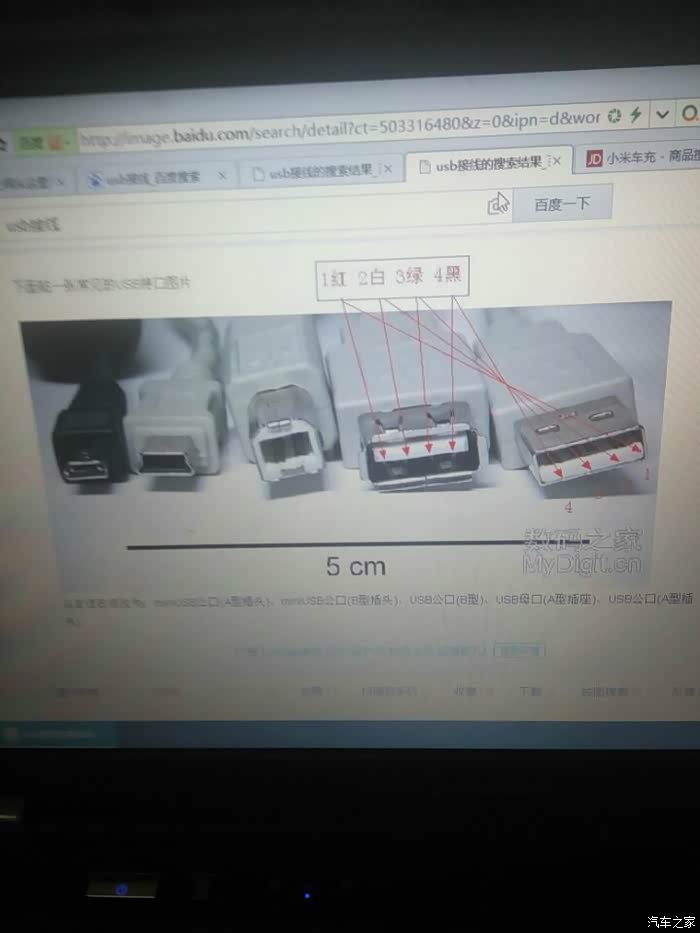

在网上找的接线图

找了两个版本，以防出错。

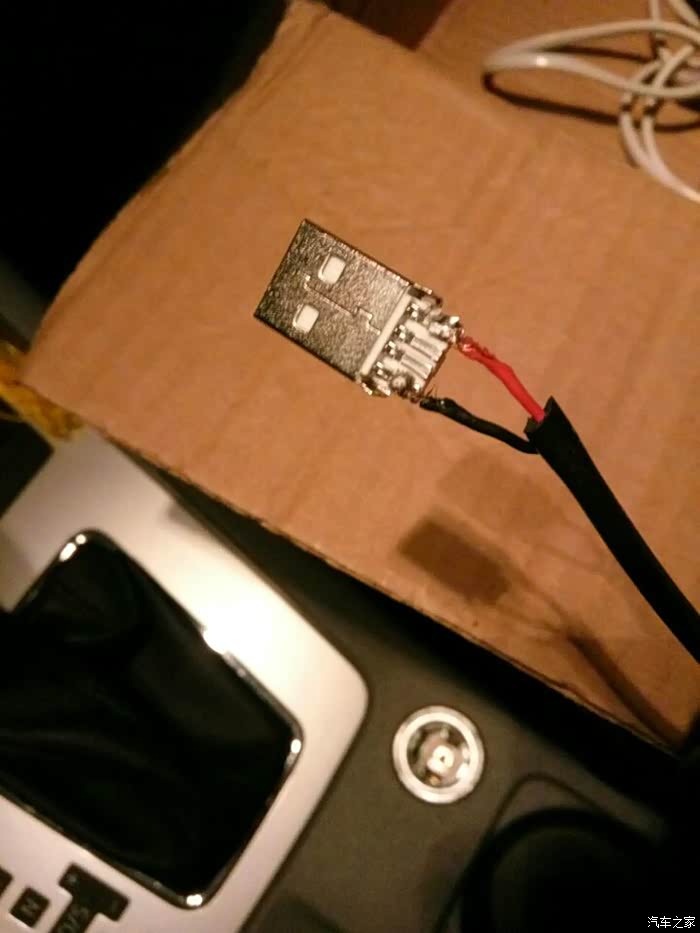

焊接的不是太好。

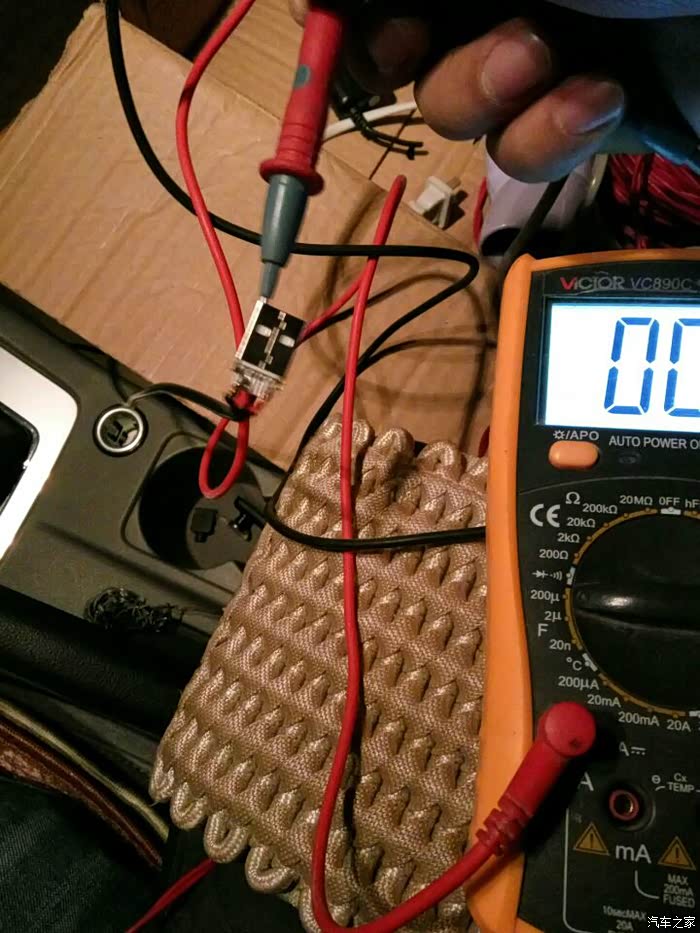

用万用表测量一下，看看通不通。

扣上USB接头外壳

扣上USB接头外壳后侧面有缝隙，线径粗导致的。

加上之前预先穿的热缩管

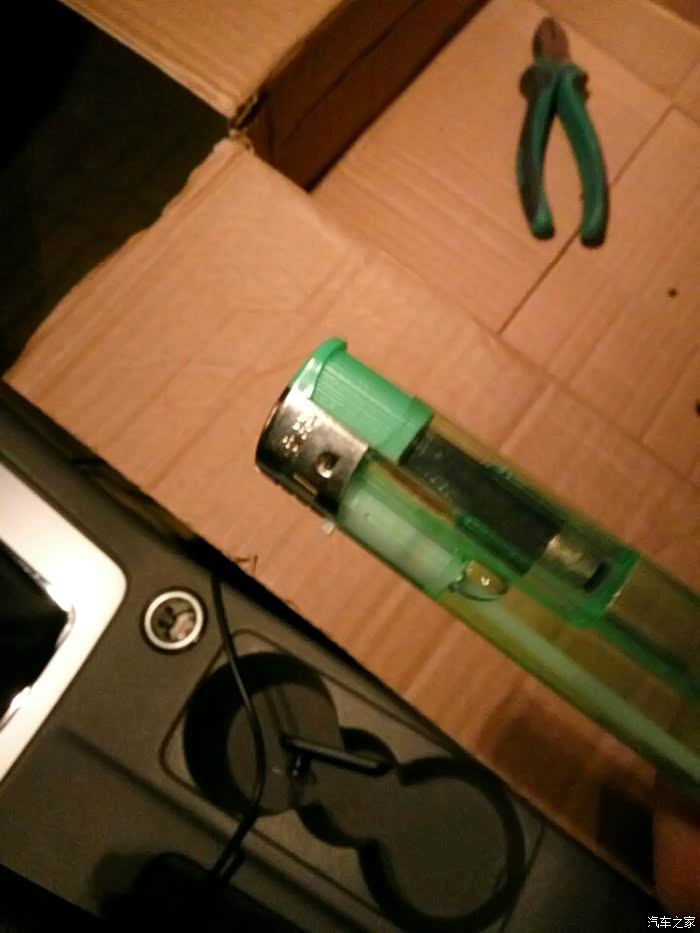

用打火机对热缩管进行加热，使其收缩，加热时要均匀，不要烧胡了。

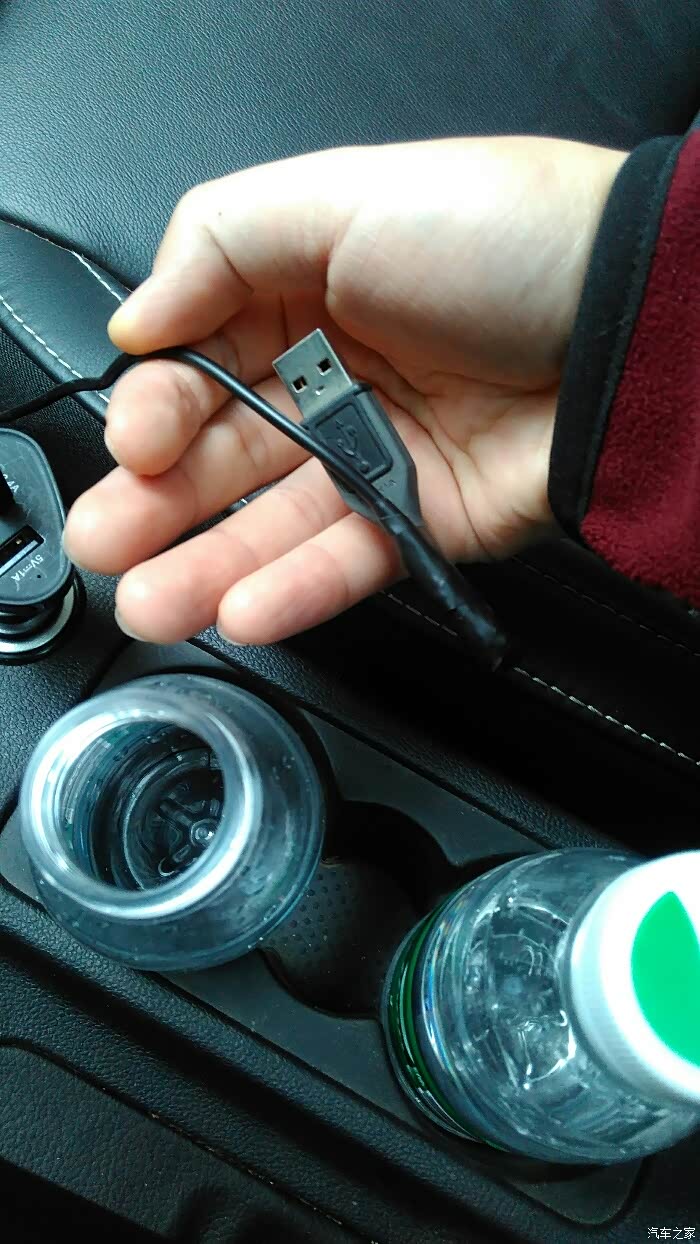

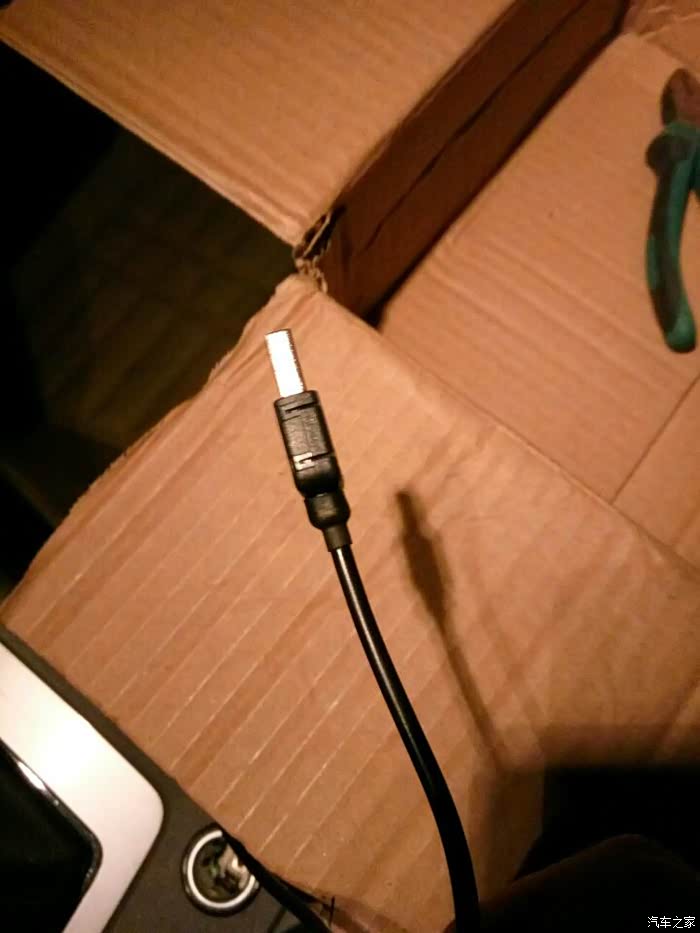

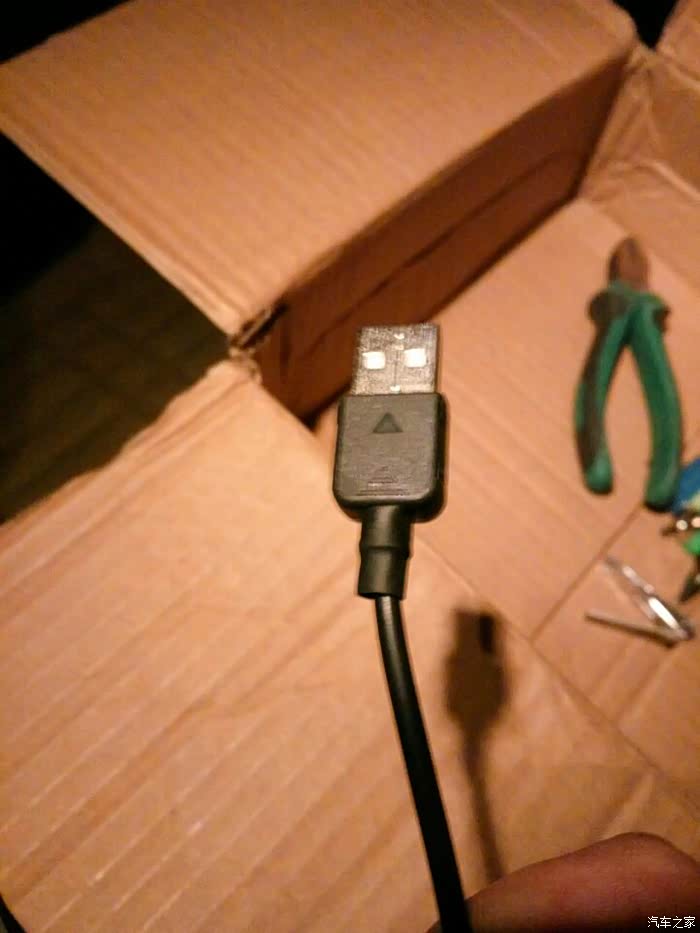

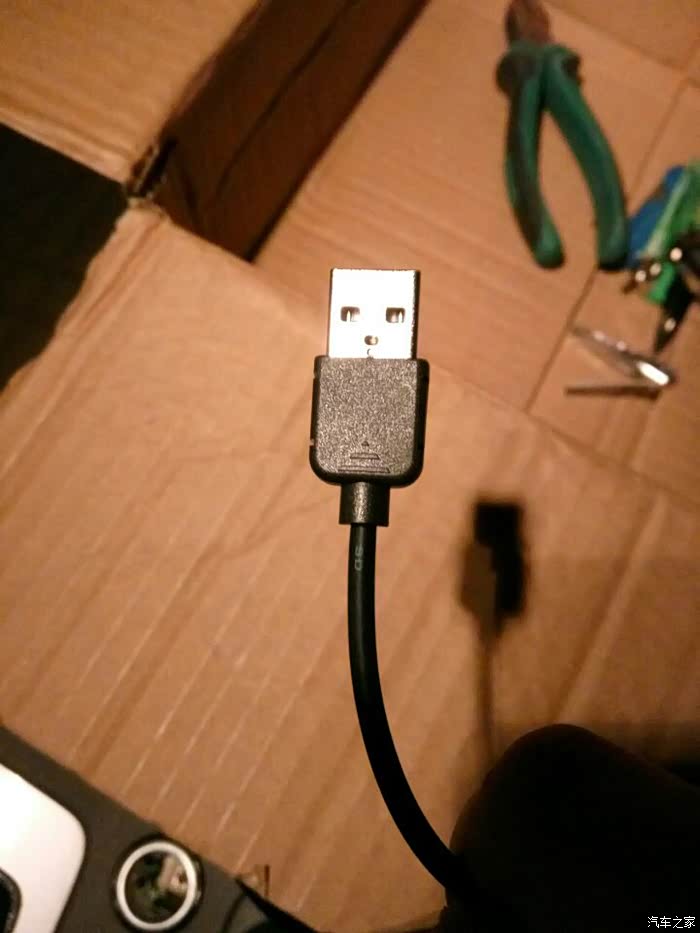

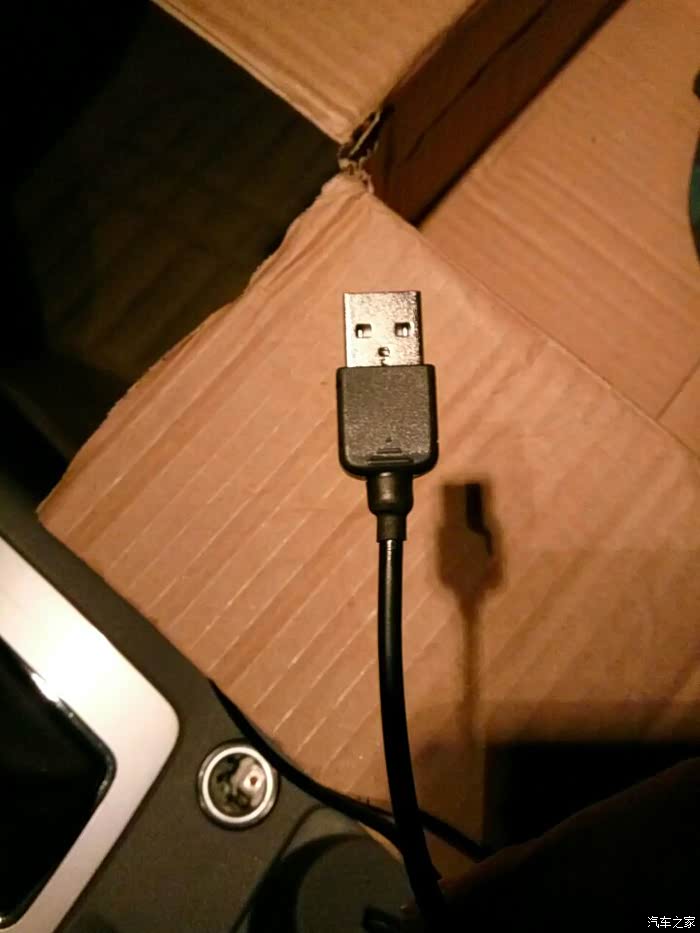

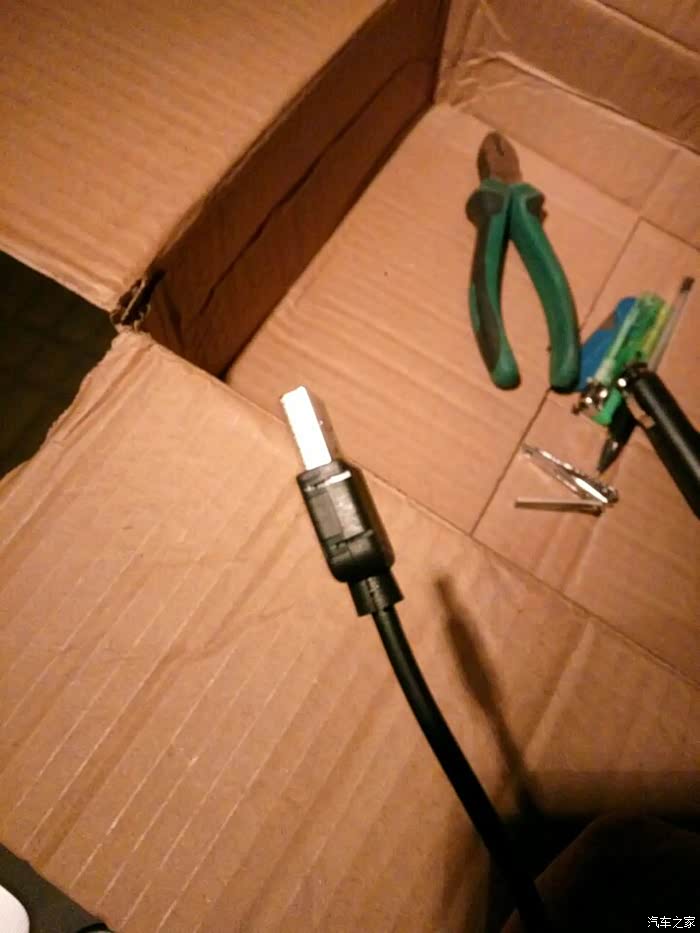

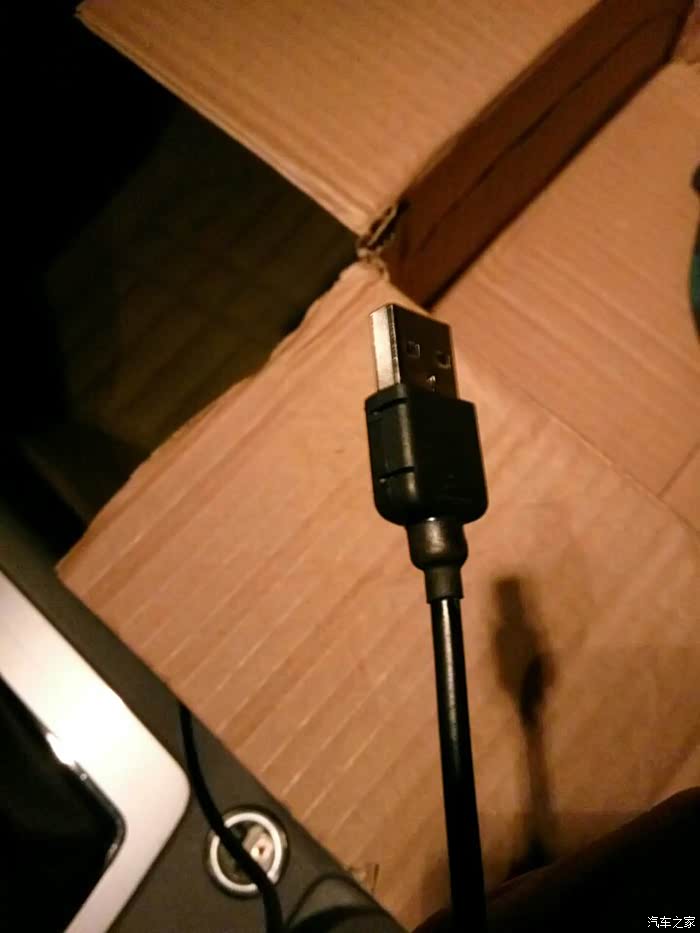

成品

成品

成品

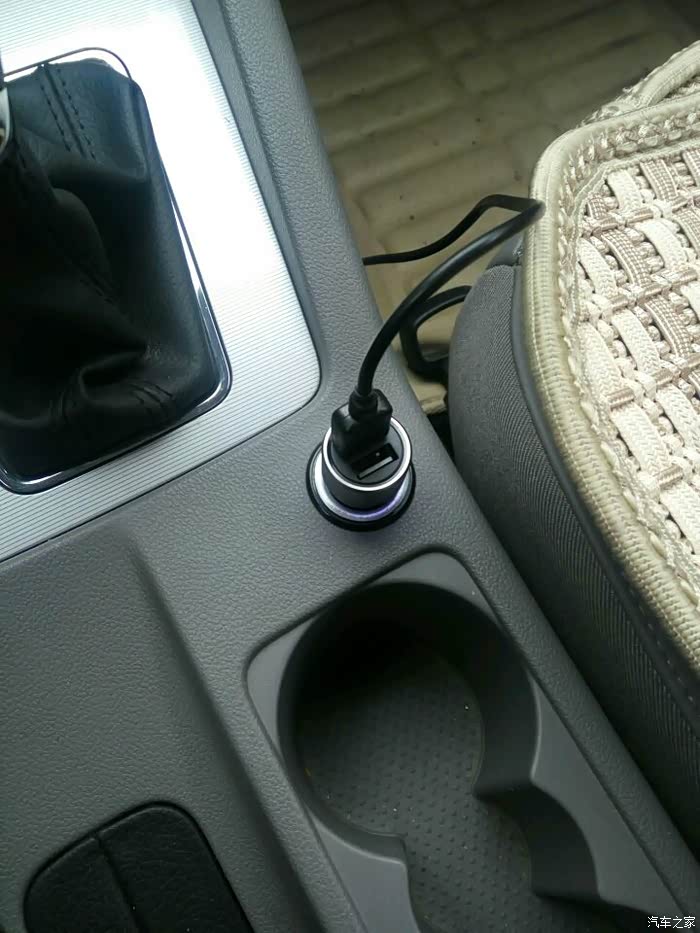

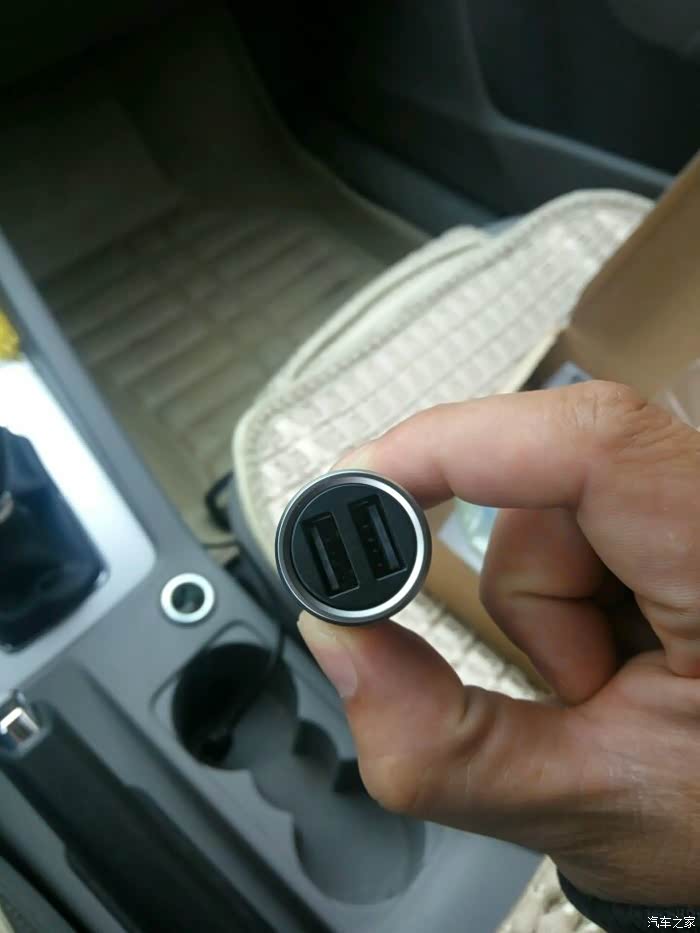

在网上买的车充

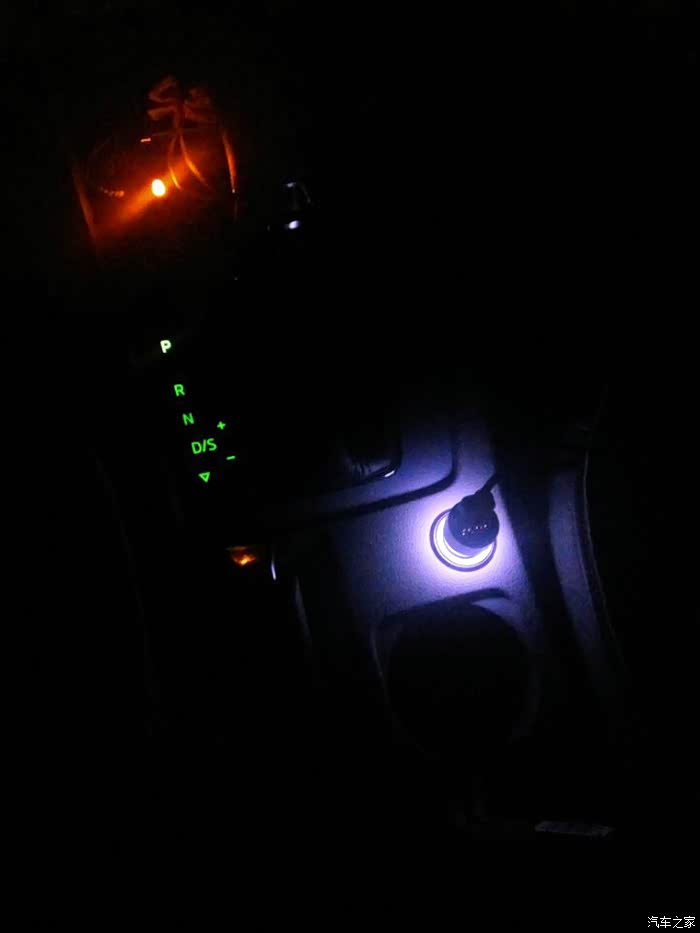

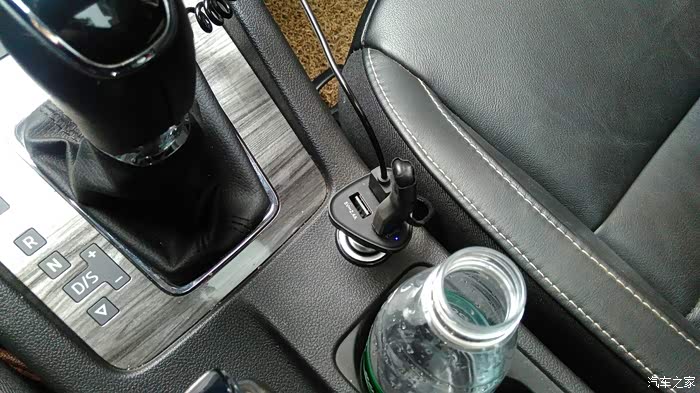

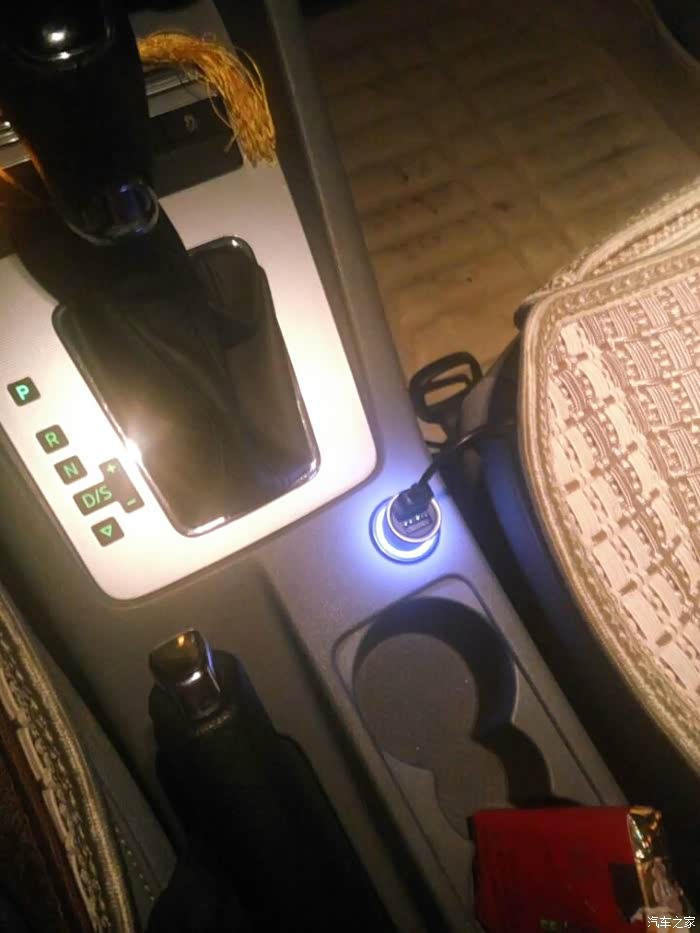

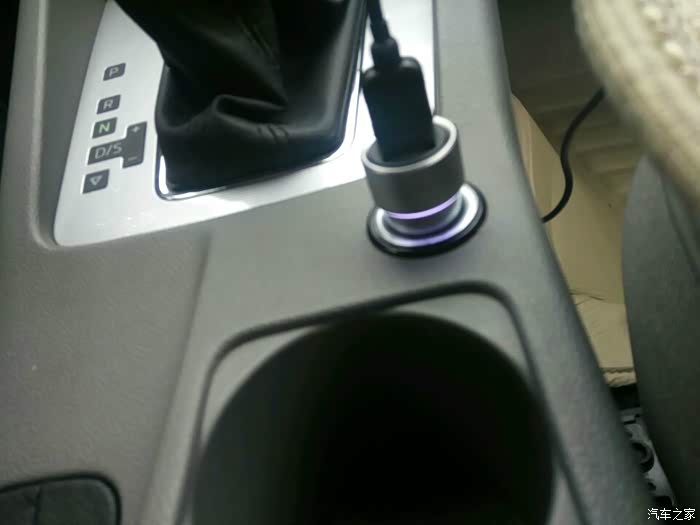

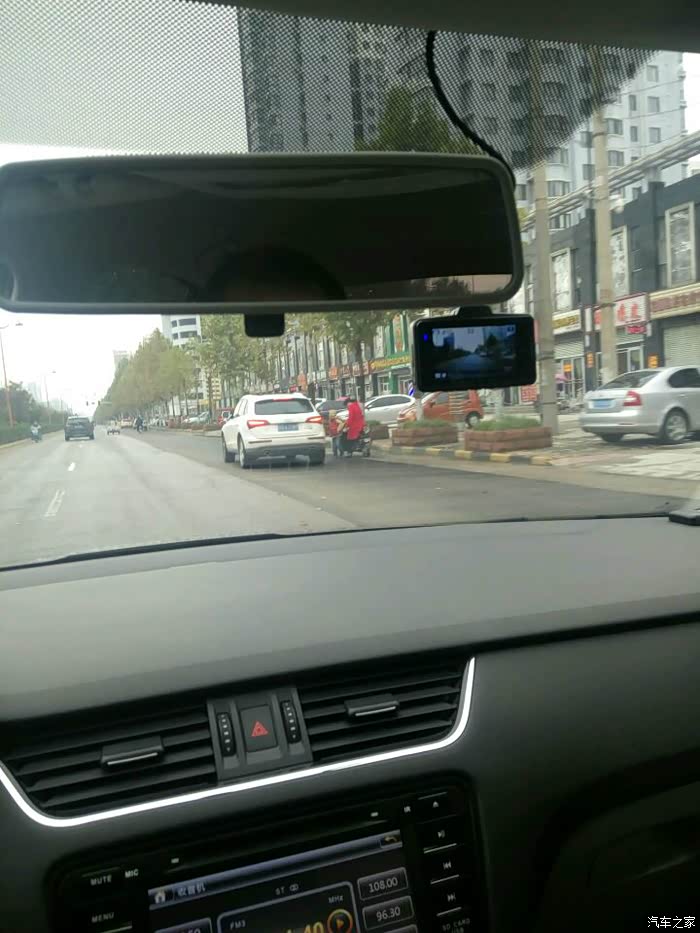

通电后一切正常

最后编辑于2016-10-29 22:28:58

很抱歉，该主帖尚未满足精华帖15张图片要求，不能予以精华，更多精华标准点击此处查看

修改主帖

内容系网友发布，涉及安全和抄袭问题属于网友个人行为，不代表汽车之家观点，可联系客服删除。

举报

IP

回复

2016-10-29 22:09:08 IP 沙发
手艺不错，既然这么强的动手能力，为毛不直接接线，还省了一个USB插口？
回复0

举报
2016-10-29 22:26:34 IP 板凳
动手能力强！！
回复0

举报
2016-10-29 23:05:46 IP 地板
回复0

举报
2016-10-29 23:26:07 IP
楼主动手能力比我强。我也是把行车记录仪的点烟器接头改成了usb接头，不过我为了简单没有用烙铁而是把一根数据线剪断取了usb接头然后直接铜线与铜线连起来了。然后为了保证强度我缠的绝缘胶带，成品看起来比楼主的要low得多
回复0

举报
2016-10-29 23:37:30 IP
，小米
回复0

举报
2016-10-29 23:40:05 IP
无知者无为 2016/10/29 22:09:08 发表在沙发
手艺不错，既然这么强的动手能力，为毛不直接接线，还省了一个USB插口？
同意。我是两用，一头从保险盒取电，平时不用，停车监控时用。另外平时另一路就从一拖三取电了。
回复0

举报
2016-10-29 23:41:36 IP
运费比产品贵。
回复0

举报
2016-10-29 23:52:52 IP
无知者无为 2016/10/29 22:09:08 发表在沙发
手艺不错，既然这么强的动手能力，为毛不直接接线，还省了一个USB插口？
我有强迫症，要不换整线，要不换接头。我只会从中二选一。
回复0

举报
2016-10-29 23:53:14 IP
啊干活吧 2016/10/29 23:37:30 发表在 5楼
，小米
恩
回复0

举报
2016-10-29 23:57:27 IP
guolichengzhi 2016/10/29 23:41:36 发表在 7楼
运费比产品贵。
10个USB接头加上运费总共6元，用了一个还剩九个。买一根好点的线大概20左右，不划算。用旧数据线和绝缘胶带改接头，本人有强迫症此法不考虑。
回复0

举报
2016-10-30 00:00:28 IP
滴水清心 2016/10/29 23:26:07 发表在 4楼
楼主动手能力比我强。我也是把行车记录仪的点烟器接头改成了usb接头，不过我为了简单没有用烙铁而是把一根数据线剪断取了usb接头然后直接铜线与铜线连起来了。然后为了保证强度我缠的绝缘胶带，成品看起来比楼主的要low得多
可以再改呀
回复0

举报
2016-10-30 00:01:15 IP
威龍 2016/10/29 23:57:27 发表在 10楼
10个USB接头加上运费总共6元，用了一个还剩九个。买一根好点的线大概20左右，不划算。用旧数据线和绝缘胶带改接头，本人有强迫症此法不考虑。
才6元还包邮，这卖家是脱光了卖啊，这都赔到脱裤子了。
回复0

举报
2016-10-30 00:05:07 IP
佩服
回复0

举报
2016-10-30 00:14:50 IP
guolichengzhi 2016/10/30 00:01:15 发表在 12楼
才6元还包邮，这卖家是脱光了卖啊，这都赔到脱裤子了。
划成0.2元一个，买的多的话更便宜
回复0

举报
2016-10-30 00:37:50 IP
我买的趴趴狗接口就是USB的，不用改了，省事。
回复0

举报
2016-10-30 07:41:27 IP
还不如直接接到保险丝那
回复0

举报
2016-10-30 12:27:18 IP
威龍 2016/10/30 00:00:28 发表在 11楼
可以再改呀
不改了，本人没有强迫症，奉行能用就好，实用就行的原则。
另外自己改还有个原因，就是觉着自己弄的扎实，用着稳妥，丑点就丑点没关系
回复0

举报
2016-10-30 21:50:09 IP
好手工！另，我喜欢小米这个车充，回头也买个
回复0

举报
2016-10-30 23:52:59 IP
滴水清心 2016/10/30 12:27:18 发表在 17楼
不改了，本人没有强迫症，奉行能用就好，实用就行的原则。另外自己改还有个原因，就是觉着自己弄的扎实，用着稳妥，丑点就丑点没关系
回复0

举报
2016-10-30 23:54:04 IP
哈哈不帅 2016/10/30 21:50:09 发表在 18楼
此主帖已经被哈哈不帅设为精华帖帖子标题：行车记录仪电源插头改USB接头【旧物改造】精华理由：好手工！另，我喜欢小米这个车充，回头也买个
这车充用着确实不错，电路带有多重保护，用着放心。
