永远在DIY之路上——给胎压监测换太阳能电池板
某日，使用两年多的某品牌胎压监测白天使用时突然没有小太阳标志！这玩意除了可以利用手机充电头充电外，日常使用只要是白天，不管阴晴，自带的太阳能板基本可以满足充电需要。现在没有“小太阳”标志，说明充电功能已经失效。中秋节快到了，好不容易有时间，正好之前淘了两块太阳能电池板，于是决定抽空检修，如果确系太阳能板失效，正好可以换。

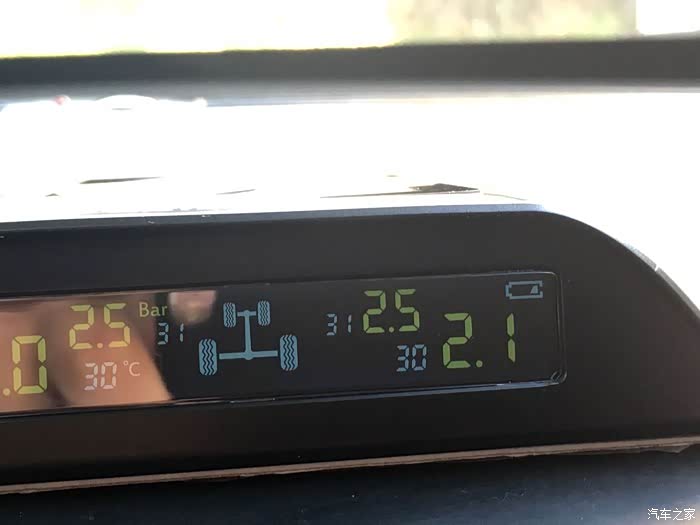

下图是已经失去太阳能充电功能的胎压监测，采用图标与数字结合显示方式，可直接显示胎压胎温。图中已经没有“小太阳”标志。
下图是已经失去太阳能充电功能的胎压监测，采用图标与数字结合显示方式，可直接显示胎压胎温。图中已经没有“小太阳”标志。
图中已经没有“小太阳”标志，充电功能失效。

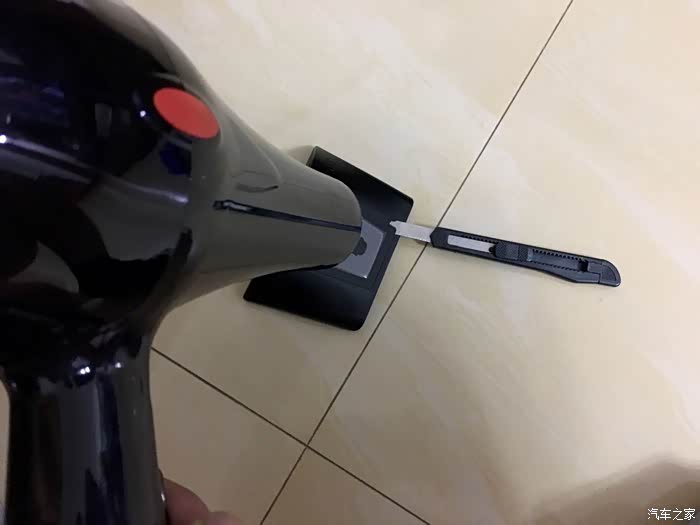

取回主机，拿回家检查太阳能充电板。吹风机加热，揭开透明保护壳

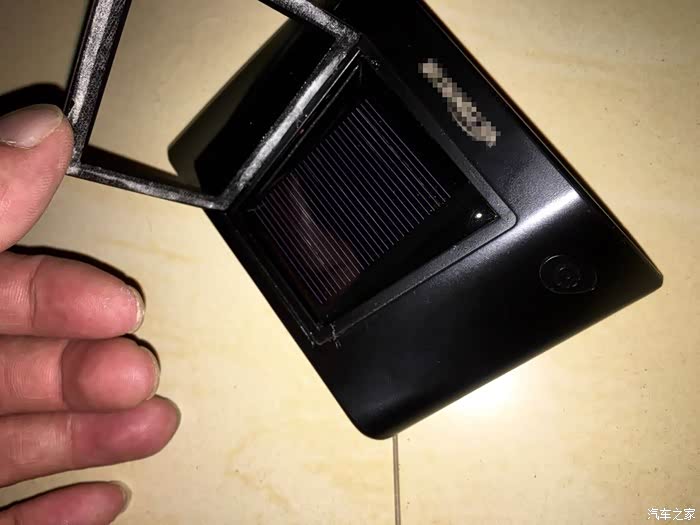

揭开透明保护壳，内层是梯形的滴胶太阳能板

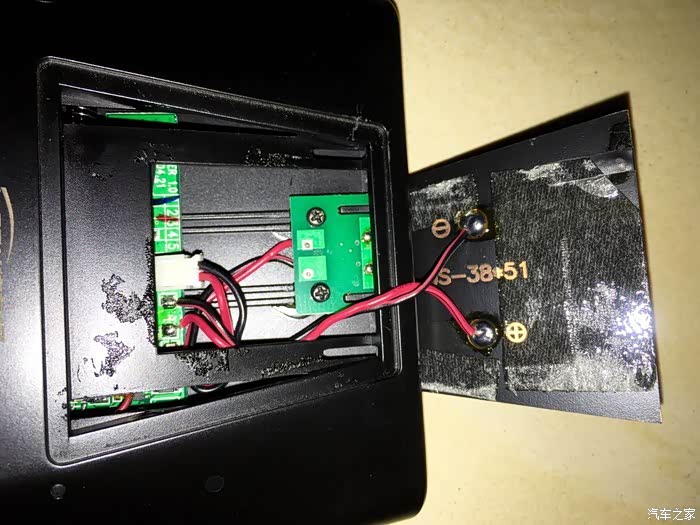

太阳能电池背面自带双面胶，有正负极焊点通过红黑线引到主板充电电路完成日常充电。
38*51，该太阳能板有效发电面积；方形小电路板上是扁口小USB充电接口

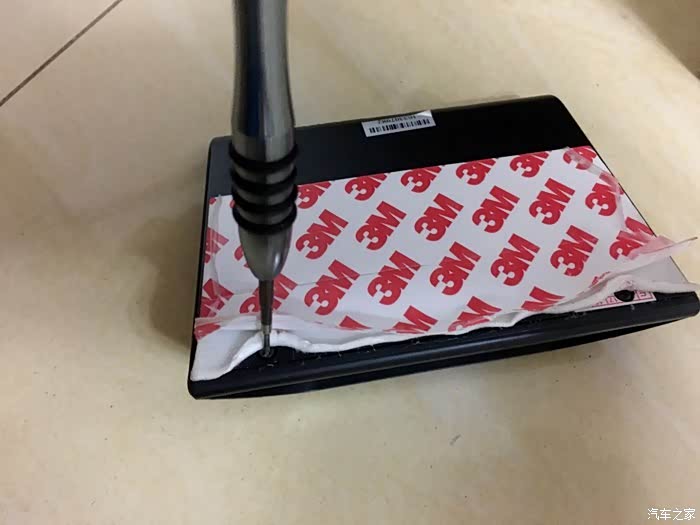

分离上下外壳，螺丝藏在3M双面胶后面
顺利分离

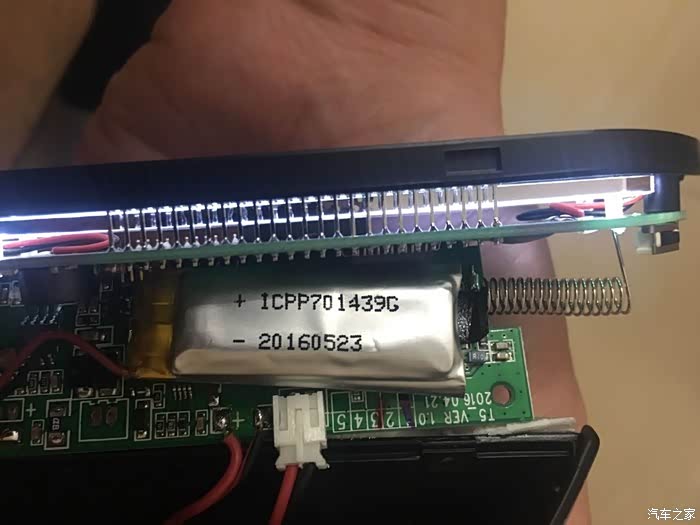

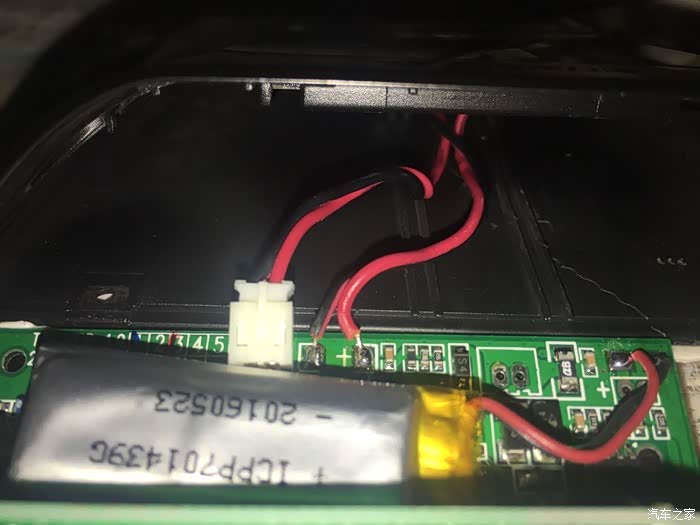

内部微型锂离子电池露出庐山真面目，有正负极标记?生产日期。旁边弹簧触发主机开机，稍微震动即可触发一个信号使屏幕点亮。

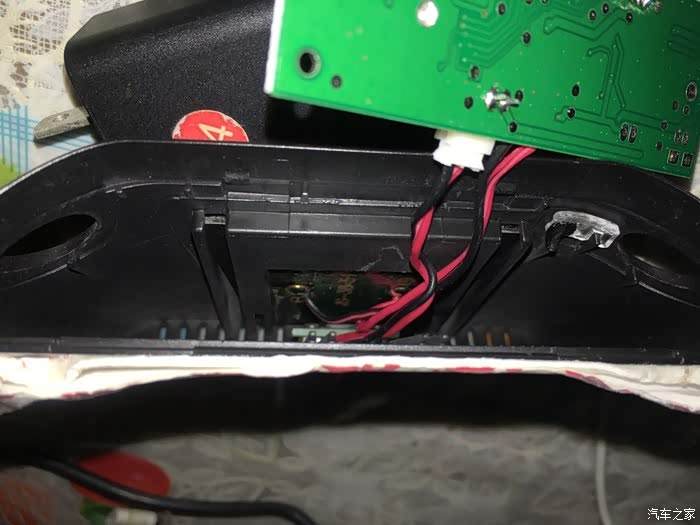

USB充电口与太阳能充电电路相互隔离

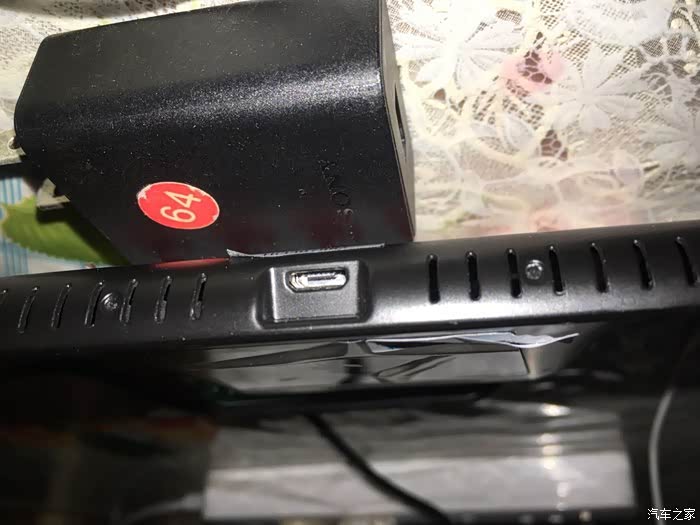

USB充电接口
换个角度看太阳能电池板

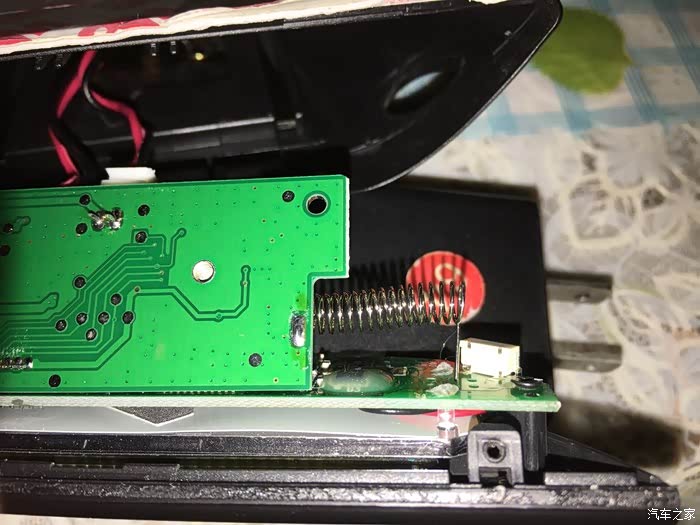

触发弹簧。只要稍有震动，弹簧就会产生1个接地信号，触发相关电路

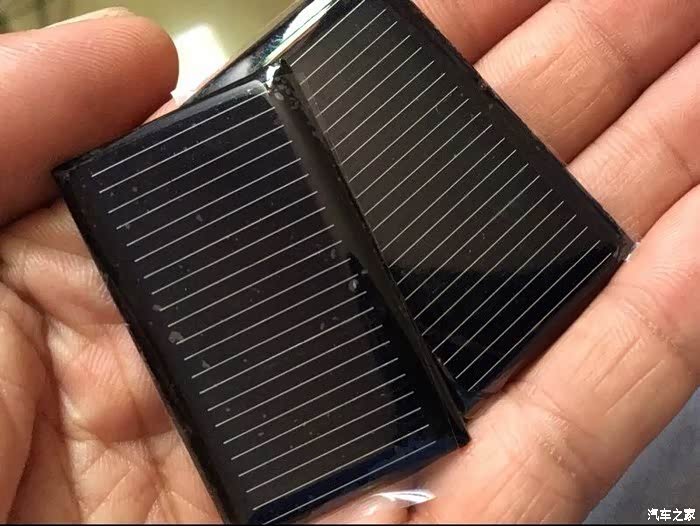

马家买的滴胶太阳能电池板，没有梯形，只能用长方形替代。

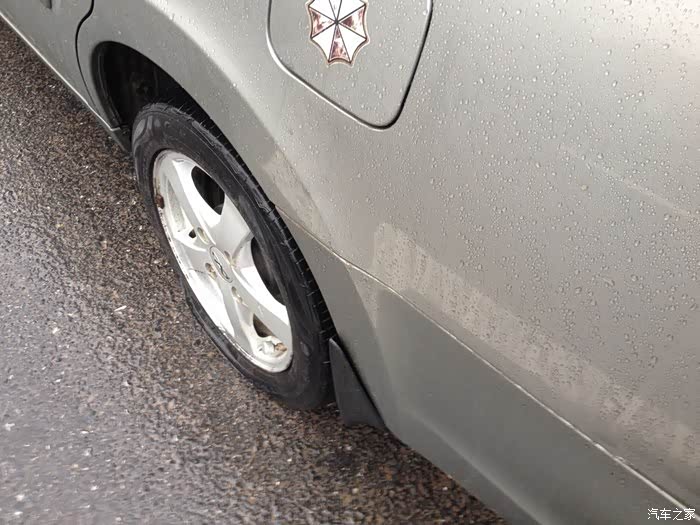

唯一的一次高速爆胎事故

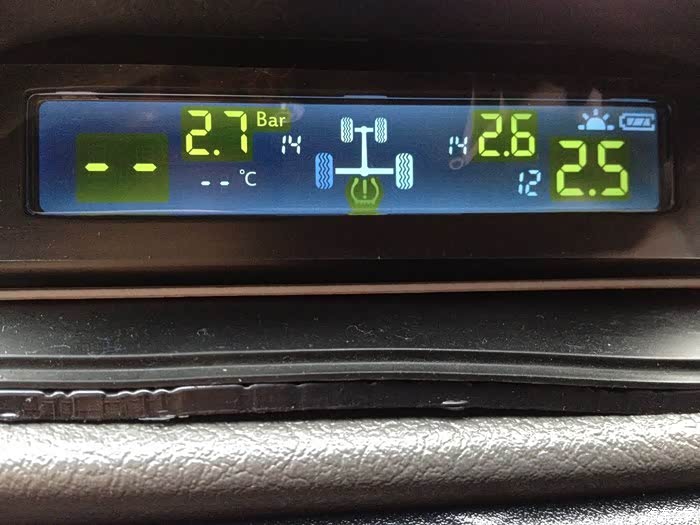

那次高速惊魂时，顺手拍的胎压监测显示，双虚线闪烁，同时报警声急促发声。
用几年了，这东西，有比没有好，每次开车可以直接查看到轮胎压力，方便安全
