困扰车友的方向盘多功能按键失灵，找到故障原因，彻底解决

1 113 发布于 2012-08-12 21:26:50 只看楼主修改帖子

当初选购飞碟钻石款，就是看重天窗和多功能音响鍵。

虽有时尚配置----可是无法控制

之前好多车友反映：方向盘多功能按键失灵，

泰来UFO 山东的车友（也是战友）曾经回复过车友的疑问

方向盘按键失灵时，只需用双手用力按压方向盘，按键就好用了

这句话深深启发了我的灵感，是不是控制信号线搭铁（地线或负极）接触不良，而造成按键失灵。

买车三年了，这个问题一直拖着没有解决，版主的一句话提示了我，问题终于解决了。

发上作业，与大家共同探讨。

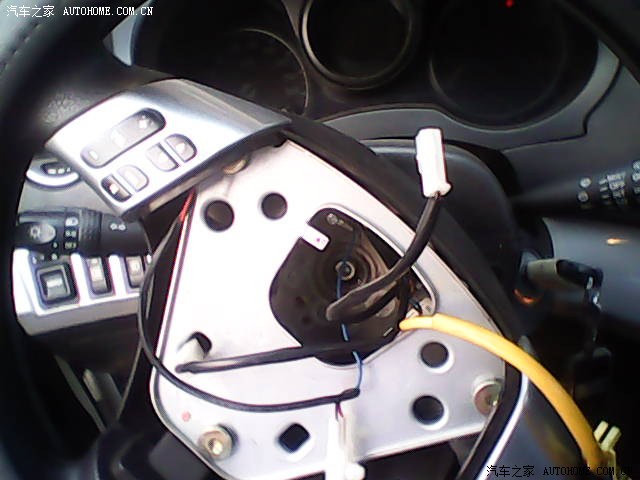

呵呵，电脑画图软件不会用，只能用拍照再上传笨办法下面实物图可以看出，多功能按键共有三根线

一根是信号线，一根是正极（电源），另一根就是负极（俗称搭铁线）。问题就出在这根搭铁线上。

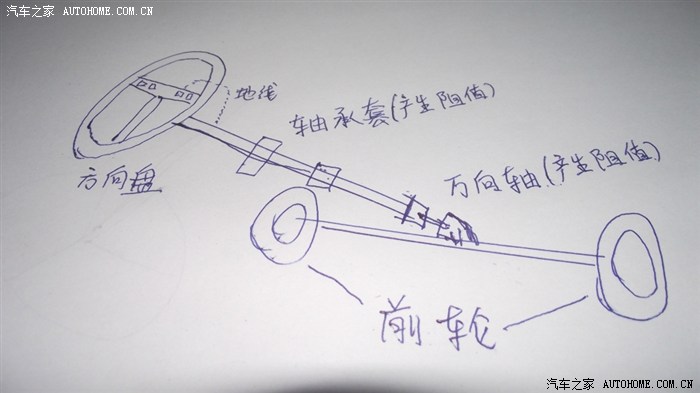

因为这根搭铁线没有走方向盘游丝线圈，而是直接固定在方向盘中心轴来搭铁。

方向盘主轴与两道轴承，和两节万向轴连接固定。轴承套与圆珠粒之间有黄油润滑，万向轴连接部位也有润滑油，所以会形成0---10欧姆的电阻。正是因为负极有阻值，才会造成电路工作不正常。

（这里说太深奥了，有些车友理解不透哦）

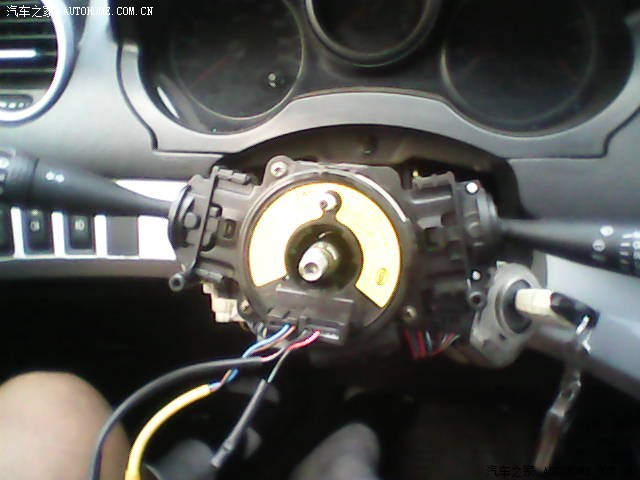

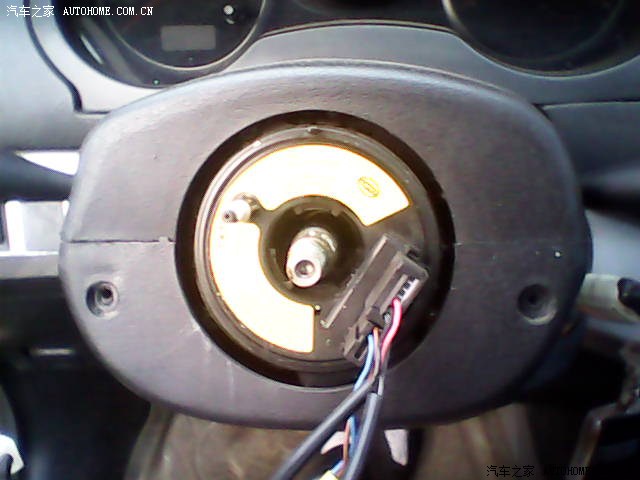

方向盘很容易拆掉的，用17的套管扳手卸掉中心螺母

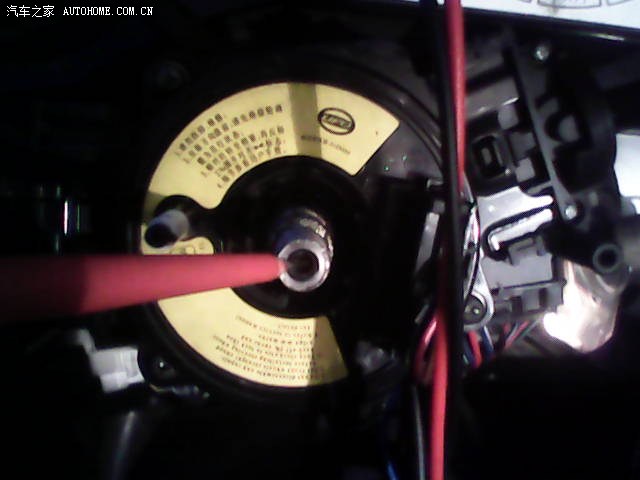

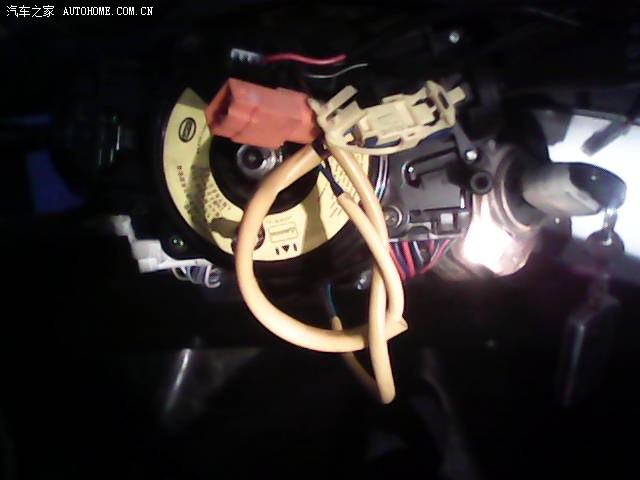

上图就是音响按键和常用的嘀嘀喇叭的游丝线圈，高配置的车型还会有一组安全气囊信号线

左起蓝和棕色线就是气囊控制线（我的车属于低配，不带气囊）

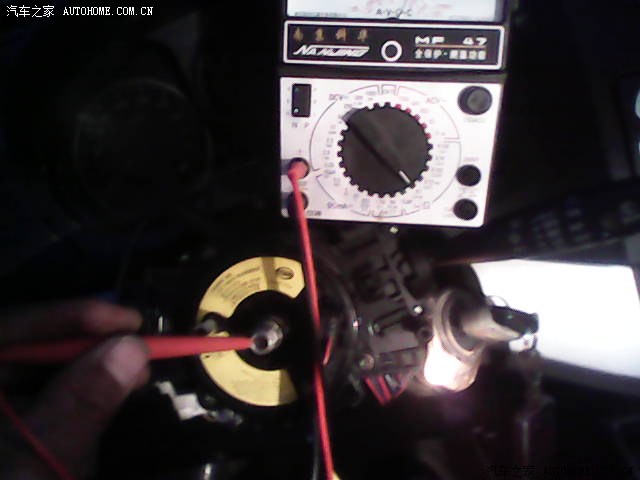

用万用表测量主轴与车体的电阻值，

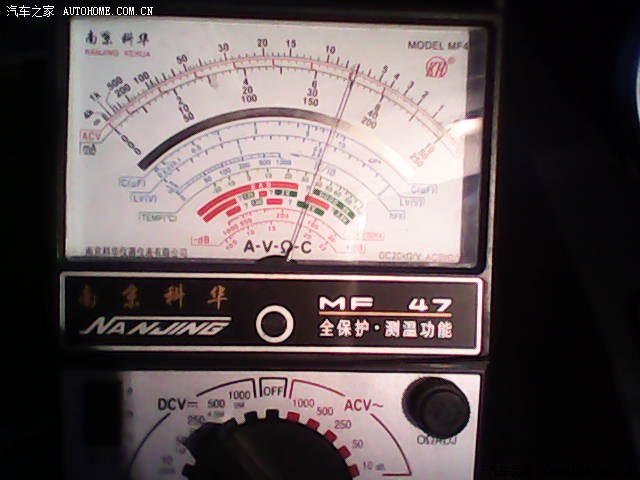

阻值接近7欧姆，在各种电路里，地线公共端不可以有阻值的，否则引起电路工作不稳定。

解决的办法，利用气囊闲置的两根线，其中蓝色的那根，作为地线，它的连通阻值为0欧姆。

下端接在固定方向盘抱箍的螺丝上面，用胶带缠好。

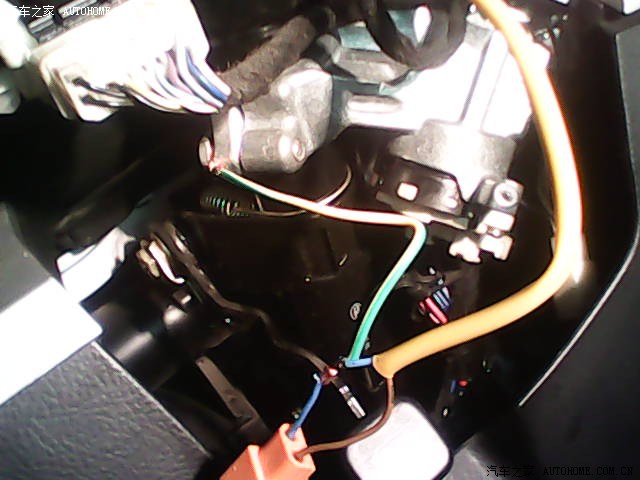

就是这根搭铁线，与车体之间有阻值

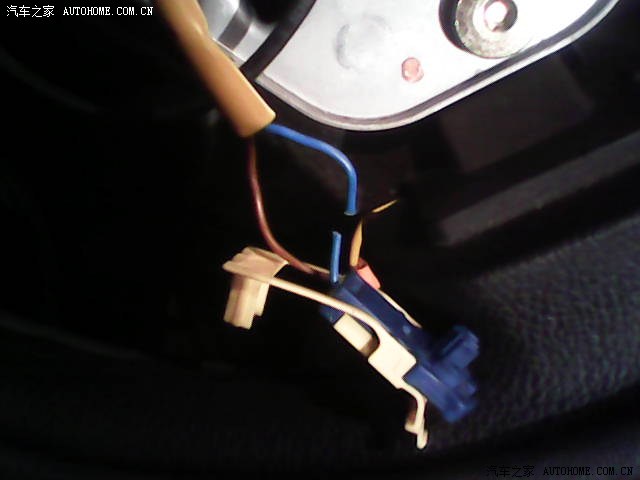

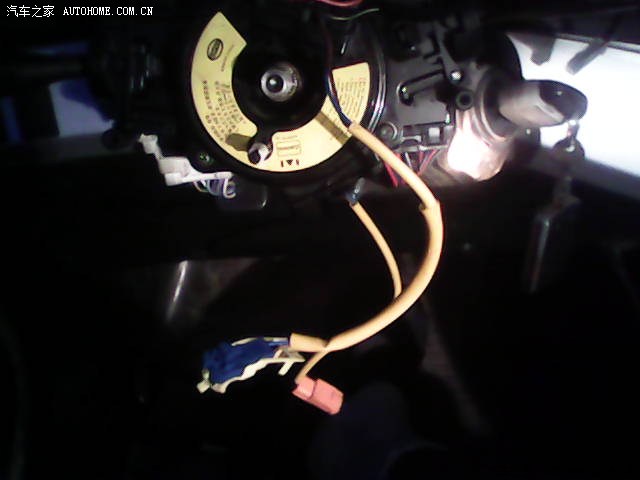

这根黄套管的线就是气囊控制线，用其中一根蓝色的线，接搭铁线

剪断，剥除线皮

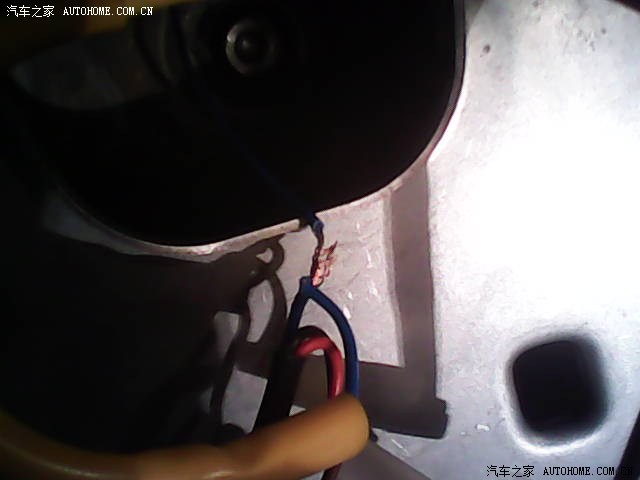

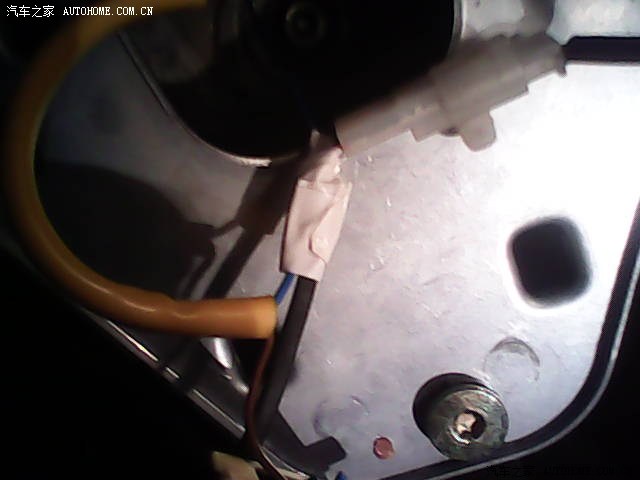

与蓝色的地线连接，在用胶带缠好。

恢复方向盘总成，试验音响按键，OK，一切正常，大功告成！！！！！！！！！

郑重提示：带有安全气囊的车型，改装需慎重。可以用万用表检测其中那根是地线，别接在+B就可以了

最后编辑于2012-08-12 23:13:08

很抱歉，该主帖尚未满足精华帖15张图片要求，不能予以精华，更多精华标准点击此处查看

修改主帖

内容系网友发布，涉及安全和抄袭问题属于网友个人行为，不代表汽车之家观点，可联系客服删除。

举报

IP

回复

2012-08-12 21:30:11 IP 沙发
此故障原因属于脑残的设计师设计错误
其他车系论坛也有类似故障发生
动手能力差的车友，可以到4S店或汽车装饰店，找师父帮忙解决
[本回复最后由 WA380 于2012-08-12 22:38:06 编辑]

回复0

举报
2012-08-13 00:48:19 IP 板凳
太好了，终于解决多年以来小飞车主的困扰，我的车有气囊的，要有点技术拆啊！有空折腾一下啦！谢谢WA380。
回复0

举报
2012-08-13 00:50:03 IP 地板
永源的“砖家”看到没有啊！
回复0

举报
2012-08-13 00:59:01 IP
逍遥客328 2012-8-13 00:48:19 发表在板凳

太好了，终于解决多年以来小飞车主的困扰，我的车有气囊的，要有点技术拆啊！有空折腾一下啦！谢谢WA380。

呵呵，做版主也不容易啊
每天很晚还要浏览作业，
其实安全气囊没多大实用性，前提必须系上安全带才配合起作用。
在路上看到好多起车祸现场，方向盘气囊也引爆弹开了，可是司机（死机）

气囊的副作用及杀伤力不次于它的保护力。

建议把气囊拆掉，很简单，拔掉插头就可以。
有的车友形容气囊是定时炸弹
你想啊，厂家连个天窗按键都搞不好
还有多功能按键电路设计不合理
气囊控制也好不到那。
回复0

举报
2012-08-13 01:00:47 IP
WA380 2012-8-13 00:59:01 发表在 4楼

呵呵，做版主也不容易啊每天很晚还要浏览作业，其实安全气囊没多大实用性，前提必须系上安全带才配合起作用。在路上看到好多起车祸现场，方向盘气囊也引爆弹开了，可是司机（死机）气囊的副作用及杀伤力不次于它的保护力。建议把气囊拆掉，很简单，拔掉插头就可以。有的车友形容气囊是定时炸弹你想啊，厂家连个天窗按键都搞不好还有多功能按键电路设计不合理气囊控制也好不到那。

有道理
回复0

举报
2012-08-13 07:22:47 IP
好帖，不错。。。
回复0

举报
2012-08-13 09:29:56 IP
DIY高手
回复0

举报
2012-08-13 09:31:10 IP
我也有气囊，不敢擅自拆卸
回复0

举报
2012-08-13 09:46:40 IP
敬佩！！我曾经以为是按键电路板上的贴片电阻阻值不达标，重新更换过，未能解决；后又怀疑红线（+电）干扰信号，未解决；经楼主点拨豁然开朗，就三根线，结果问题出在最不会想到的地线上。回头试试。不过我的有气囊，到时研究完告诉大家怎么解决。
回复0

举报
2012-08-13 09:57:09 IP
走线貌似复杂呢，有莫有更好的办法呢
回复0

举报
2012-08-13 10:03:27 IP
锐志影视 2012-8-13 09:31:10 发表在 8楼

我也有气囊，不敢擅自拆卸

气囊作废

弊大于利

气囊弹开时，对驾驶员头部产生致命伤害......
回复0

举报
2012-08-13 10:06:50 IP
duanwu 2012-8-13 09:46:40 发表在 9楼

敬佩！！我曾经以为是按键电路板上的贴片电阻阻值不达标，重新更换过，未能解决；后又怀疑红线（+电）干扰信号，未解决；经楼主点拨豁然开朗，就三根线，结果问题出在最不会想到的地线上。回头试试。不过我的有气囊，到时研究完告诉大家怎么解决。

气囊是那根黄色套管线束，你只需找到那根地线，就可以了，不会影响气囊正常工作的

建议把那个定时炸弹拆掉
回复0

举报
2012-08-13 10:08:46 IP
江河之旅 2012-8-13 09:57:09 发表在 10楼

走线貌似复杂呢，有莫有更好的办法呢

不复杂啊，是我说的不清楚

其实很简单

其原理就是地线走方向盘游丝
回复0

举报
2012-08-13 10:11:53 IP
WA380 2012-8-13 10:06:50 发表在 12楼

气囊是那根黄色套管线束，你只需找到那根地线，就可以了，不会影响气囊正常工作的建议把那个定时炸弹拆掉

建议楼主再试下开大灯是否会失灵。有车友出现过这样，暂时没有想通。
回复0

举报
2012-08-13 10:15:27 IP
duanwu 2012-8-13 10:11:53 发表在 14楼

建议楼主再试下开大灯是否会失灵。有车友出现过这样，暂时没有想通。

没有影响啊，昨晚改装完毕后，开车回家，开大灯了，不会失灵。
回复0

举报
2012-08-13 11:31:47 IP
办法不错，等失灵时再动
回复0

举报
2012-08-14 13:49:36 IP
高,实在是高手啊!学习了!
回复0

举报
2012-08-14 21:38:45 IP
我的在中间垫东西后，到现在也没失灵过了! 快2年了的!
回复0

举报
2012-08-14 22:28:16 IP
576752207 2012-8-14 21:38:45 发表在 18楼

我的在中间垫东西后，到现在也没失灵过了! 快2年了的!

解决问题了，发到论坛来，大家受益啊。你太自私了
回复0

举报
2012-08-15 00:35:18 IP
576752207 2012-8-14 21:38:45 发表在 18楼

我的在中间垫东西后，到现在也没失灵过了! 快2年了的!

太自私了，赶紧补回作业，交待犯罪经过。
