加装右侧盲区摄像头和车外温度显示（两个探头合二为一）

2390 24 发布于 2019-09-29 15:59:27 只看楼主修改帖子

首先非常感谢中华V5和H530车友的分享，自己动手加装右侧盲区摄像头和车外温度显示，刚开始一直在想右侧盲区摄像头开关要如何设置？用按键还是拨动开关？最终以少改变整体构造，定用H530中的前雷达开关作为控制开关，开始采集前雷达开关、右侧盲区摄像头、热敏电阻、单键双稳态继电器模块、排线。花钱不多，完成DIY。

从闲鱼网购到前雷达开关带线（35元+15元）有点小贵，没办法，淘宝找不到。五条线中找出开关两条，其它三条为：LED亮用在控制器工作电源上，LED暗用在夜间开灯时车内按键指示灯电源上，地就公用了。

46元购到，视频延长线都没用上

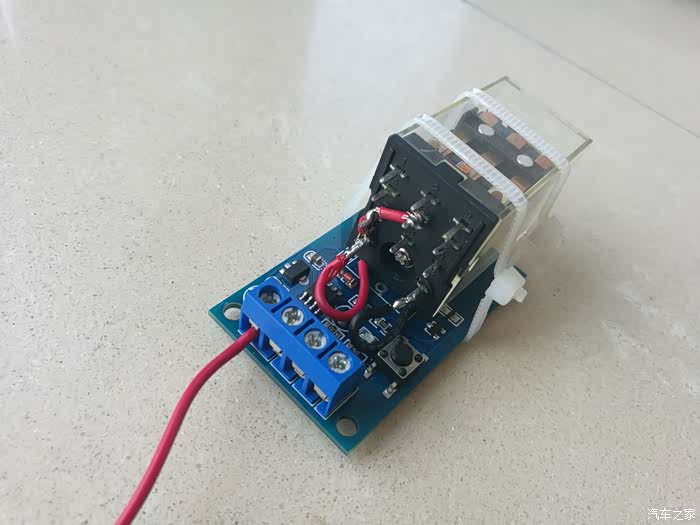

从淘宝上购到单键双稳态继电器模块（4元多），焊下原单组继电器，换上一个三组开关的12V继电器。

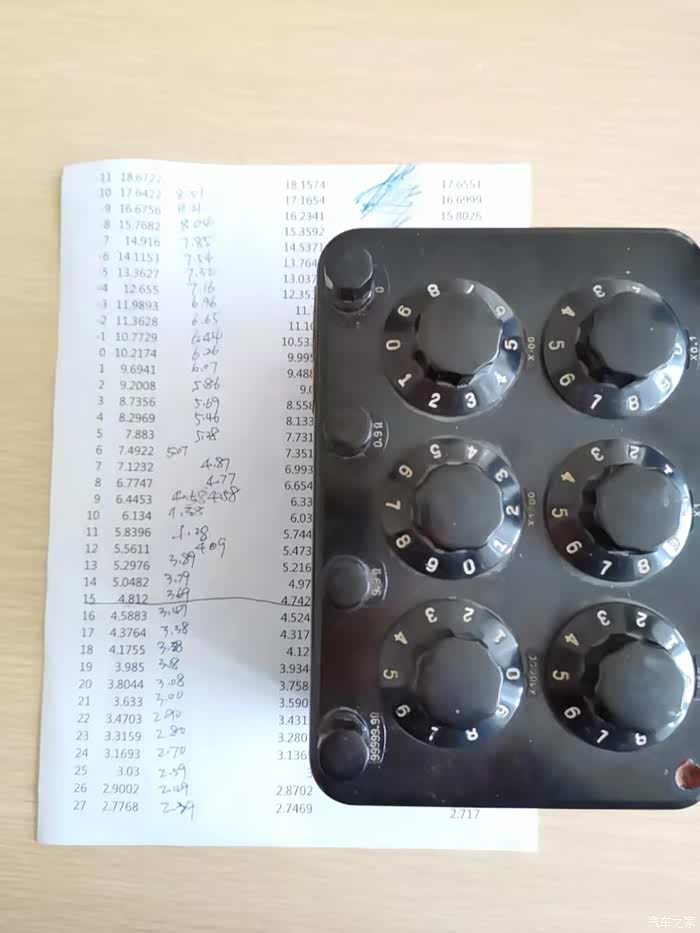

火柴头的热敏电阻NTC，MF52 3K 1% 8元20只，按阻值表用万用表从中挑选一个准点来用。

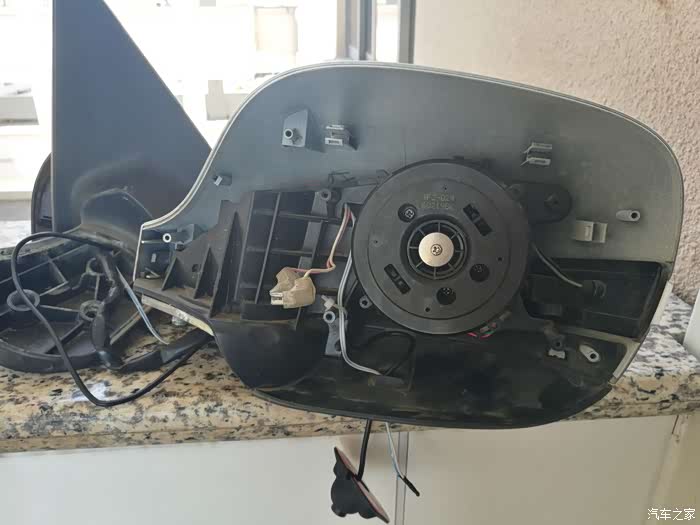

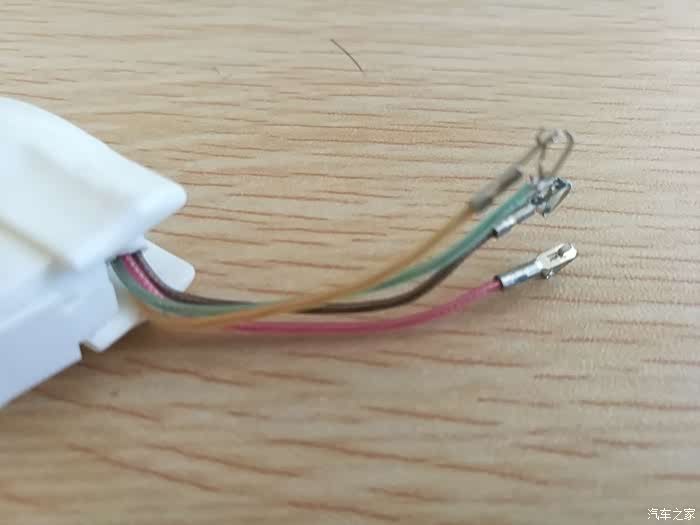

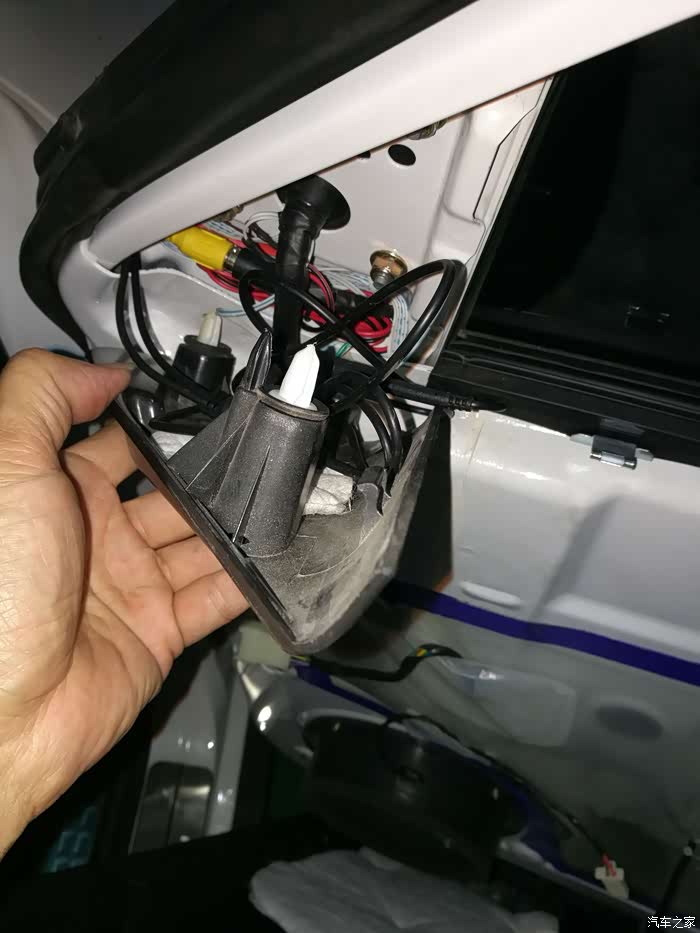

开拆右后视镜，将摄像头线和热敏电阻线，穿过原右后视镜下有个预留小孔沿原主线组穿出，与转接线联结，输出焊接在六芯排线（四芯用于摄像头线上，两芯用于热敏电阻线）

连接线及杂七杂八的线塞进去，盖起来，有棉垫片压着，防振还可以。

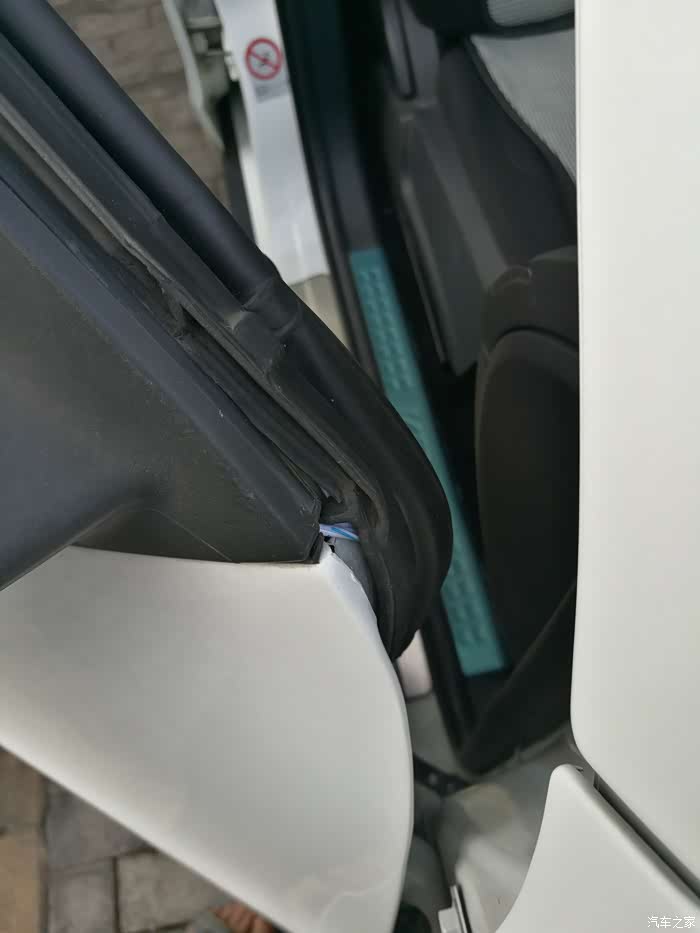

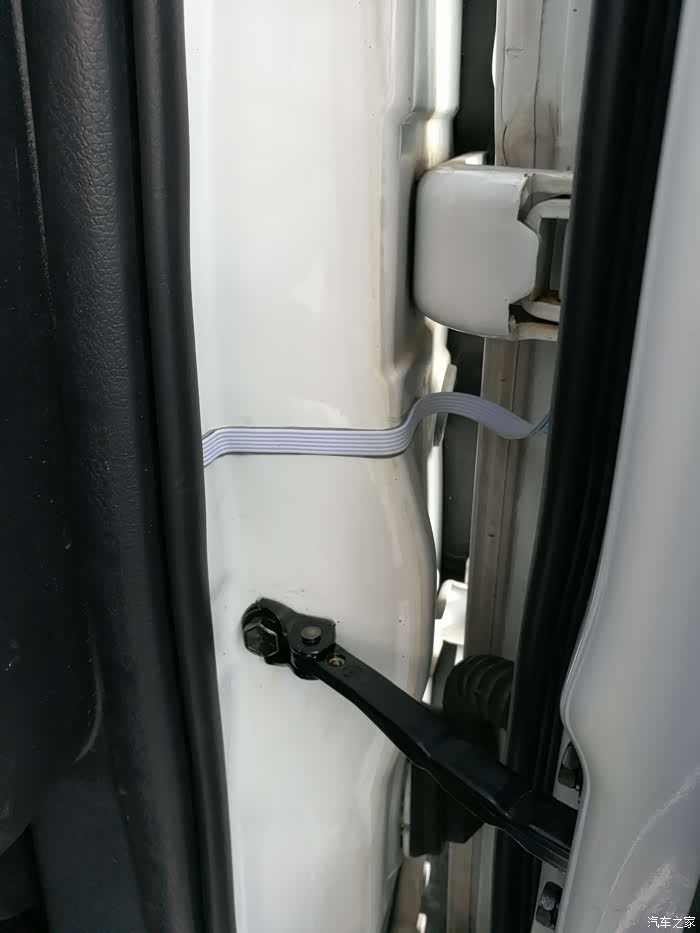

排线出来经过门密封圈下穿过，比较隐蔽，这个还是比较满意的。

排线经过车门进副驾仓，暂时用双面胶粘上，灰白排线还是看的很明显，以后有更隐蔽的方法再改正。

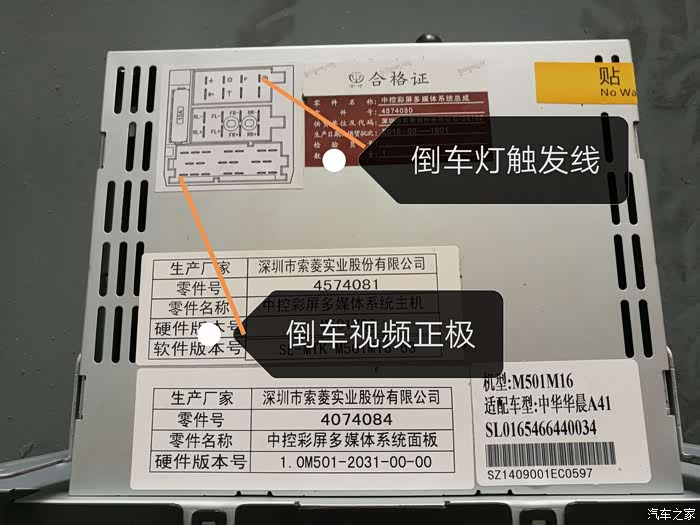

按以上图分别连接到控制器上的三组继电器端子（倒车灯触发线和倒车视频正极线要剪断连接），电源正负板与行车记录仪同电，打到点火开关ON才有电。

分别剪断倒车灯触发线和倒车视频正极线，接入控制板，注意进线和主机端顺序不能反。

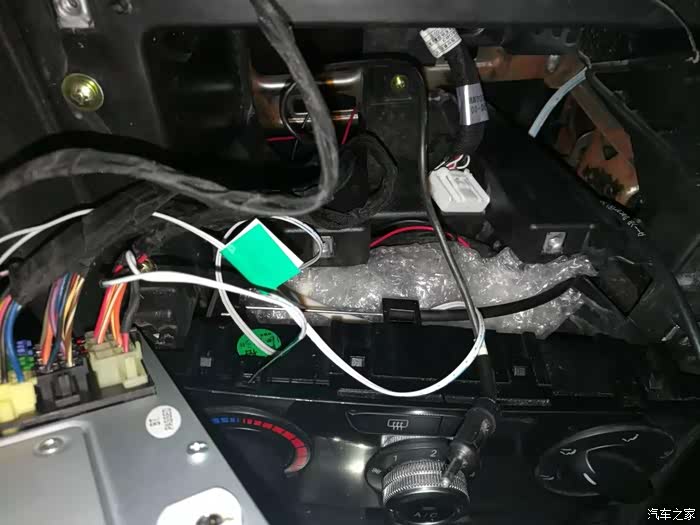

接好所有线的控制器，用泡沫包好刚好可以放入空调面板后面的一个小空间。

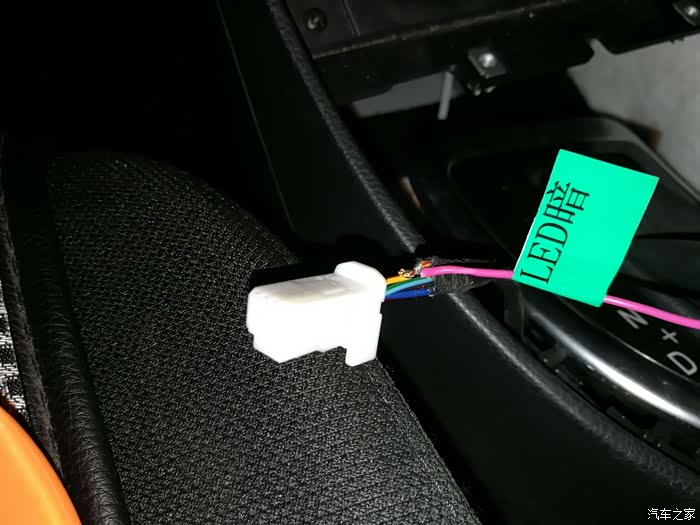

用细针插入插座，用万用表测出ESC开关的指示灯线（注意是与夜间灯同步的），破皮与加装的开关LED暗线相连。

车外温度显示部分前面lp827764565车友和咖啡浢车友已经有详细介绍，按他们方法接好线就完成，其它的因为在地下车库操作过程，光线不好，照片拍得少。只要前期工作准备好，多收集资料，细心工作，困难不是很大。花钱不多，达到目的。

拆两根带簧片的插座线，增添装入仪表台后面32脚的插座内（20和21为温度显示端，此处原为空的）。这两脚输出约5V到热敏电阻上测温度。

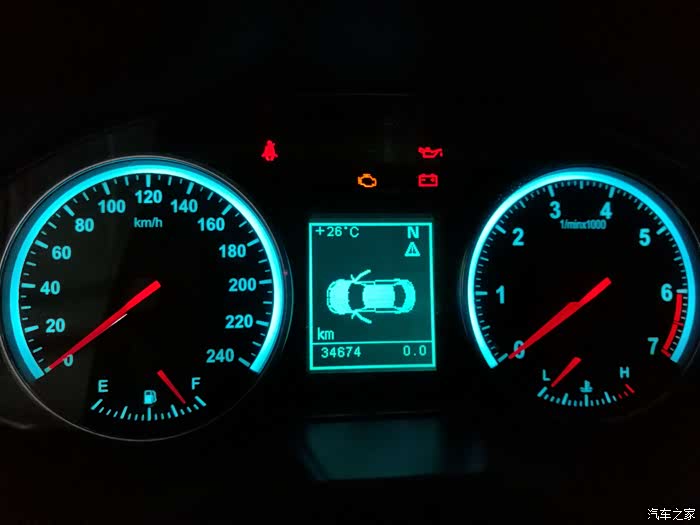

温度出来了。

热敏电阻温度感应头压在摄像头底座后面刚好有条小沟，微露出探头部分。

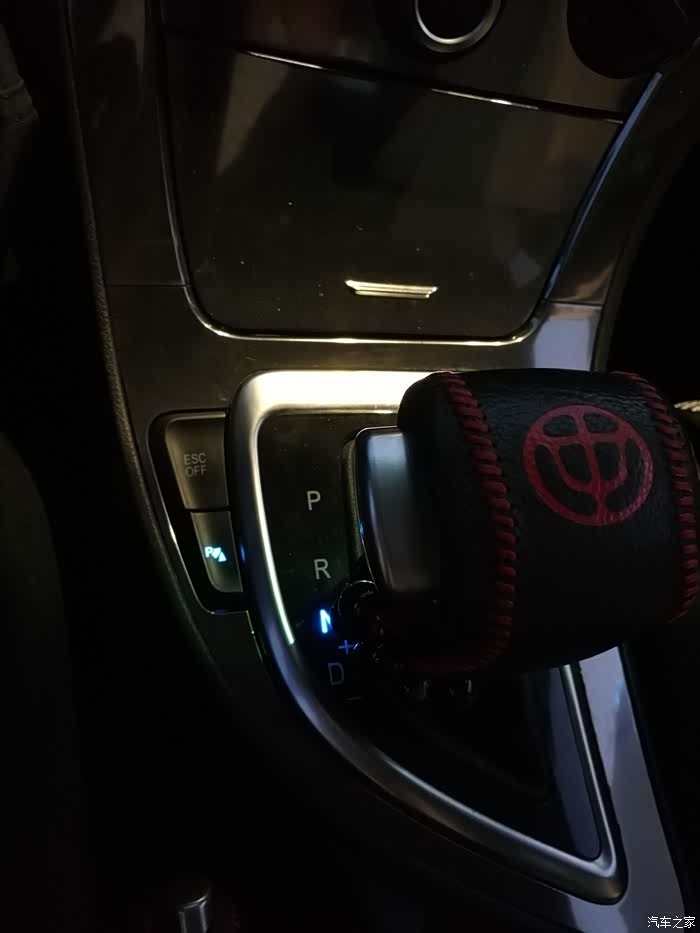

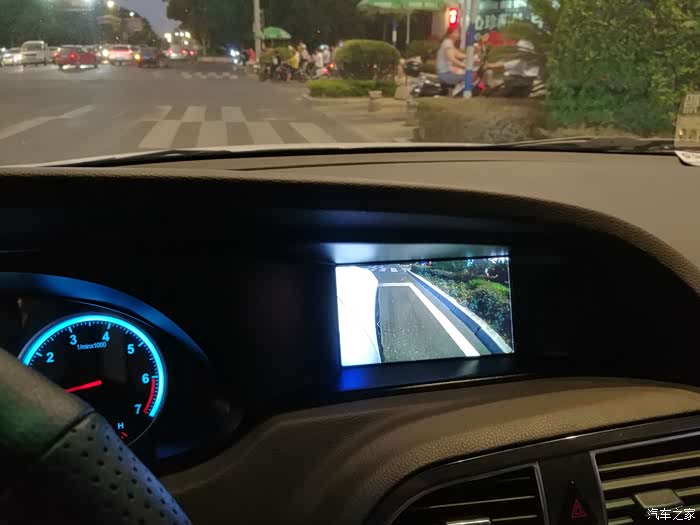

按一下，按键指示灯亮，摄像头工作，再按一下，按键指示灯灭，保持原有状态功能。

根据自己主驾位置，观察盲区区域，调整好摄像头角度。

装饰改装

最后编辑于2019-09-30 14:59:00

很抱歉，该主帖尚未满足精华帖15张图片要求，不能予以精华，更多精华标准点击此处查看

修改主帖

内容系网友发布，涉及安全和抄袭问题属于网友个人行为，不代表汽车之家观点，可联系客服删除。

举报

IP

回复

1

发表回复

汽车之家温馨提示您：回复中请不要恶意攻击论坛用户与工作人员，不要发布任何广告性质的回复，我们会第一时间处理违规用户与内容

2019-09-30 02:04:06 IP 沙发
厉害！
回复0

举报
2019-09-30 05:25:02 IP 板凳
你好推荐一下产品链接吧
回复0

举报
楼主

 日月火火

6帖子 4热门 97回复

来自：福建漳州

注册：
2014-03-29

爱车：

认证有奖

点击按钮添加认证车，可得车主标识以及汽车币奖励哦~

中华V5
- 2020论坛体验官

  参与2020年论坛改版体验调研活动，为论坛体验升级做出贡献，成为2020年论坛体验官。
- 质量评价员

  参与汽车之家质量评价调研，反馈真实质量情况，特授予汽车之家“质量评价员”称号，并奖励专属勋章。
- 解答达人一级勋章

  完成汽车之家·知道升级任务，解答问答，并被提问者采纳为满意回答，可得解答达人一级勋章
+关注私信
2019-09-30 09:21:58 IP 地板
蓝猫儿扯把子 2019/09/30 02:04:06 发表在沙发
此主帖已经被蓝猫儿扯把子设为精华帖帖子标题：加装右侧盲区摄像头和车外温度显示（两个探头合二为一）精华理由：厉害！
谢谢版主
回复0

举报
楼主

 日月火火

6帖子 4热门 97回复

来自：福建漳州

注册：
2014-03-29

爱车：

认证有奖

点击按钮添加认证车，可得车主标识以及汽车币奖励哦~

中华V5
- 2020论坛体验官

  参与2020年论坛改版体验调研活动，为论坛体验升级做出贡献，成为2020年论坛体验官。
- 质量评价员

  参与汽车之家质量评价调研，反馈真实质量情况，特授予汽车之家“质量评价员”称号，并奖励专属勋章。
- 解答达人一级勋章

  完成汽车之家·知道升级任务，解答问答，并被提问者采纳为满意回答，可得解答达人一级勋章
+关注私信
2019-09-30 09:25:09 IP
2437212802 2019/09/30 05:25:02 发表在板凳
你好推荐一下产品链接吧
除了前雷达开关要在闲鱼网上购，其它淘宝都很多。
回复0

举报
2019-09-30 09:40:36 IP
确实总结了前人的经验，做的细致，我的做的就粗糙一些
回复0

举报
楼主

 日月火火

6帖子 4热门 97回复

来自：福建漳州

注册：
2014-03-29

爱车：

认证有奖

点击按钮添加认证车，可得车主标识以及汽车币奖励哦~

中华V5
- 2020论坛体验官

  参与2020年论坛改版体验调研活动，为论坛体验升级做出贡献，成为2020年论坛体验官。
- 质量评价员

  参与汽车之家质量评价调研，反馈真实质量情况，特授予汽车之家“质量评价员”称号，并奖励专属勋章。
- 解答达人一级勋章

  完成汽车之家·知道升级任务，解答问答，并被提问者采纳为满意回答，可得解答达人一级勋章
+关注私信
2019-09-30 15:15:25 IP
谢谢lp827764565车友给的温度部分，组合仪表的插接端口20和21是连接车外温度传感器资料，以及咖啡浢车友给的温度探头热敏电阻NTC， 3K的资料，所以温度显示部分加装，可以说是一气呵成！
回复0

举报
2019-09-30 16:52:34 IP
档把套和我一样
回复0

举报
2019-10-02 08:26:53 IP
日月火火 2019/09/30 15:15:25 发表在 6楼
谢谢lp827764565车友给的温度部分，组合仪表的插接端口20和21是连接车外温度传感器资料，以及咖啡浢车友给的温度探头热敏电阻NTC， 3K的资料，所以温度显示部分加装，可以说是一气呵成！
不客气，技术分享，车友收益！
回复0

举报
2019-10-13 01:14:10 IP
日月火火 2019/09/30 15:15:25 发表在 6楼
谢谢lp827764565车友给的温度部分，组合仪表的插接端口20和21是连接车外温度传感器资料，以及咖啡浢车友给的温度探头热敏电阻NTC， 3K的资料，所以温度显示部分加装，可以说是一气呵成！
客气了我早就想改右侧加摄像头了你已经完成了那就借鉴你的成果吧呵呵……
回复0

举报
2019-12-26 19:21:32 IP
感谢分享改装过程，如需要可以参考这个教程
回复0

举报
2019-12-27 14:19:42 IP
您好，请问右侧后视镜转向灯什么固定结构？你拆解的时候看到了吗？我的活动了，不知道能不能单换。
回复0

举报
楼主

 日月火火

6帖子 4热门 97回复

来自：福建漳州

注册：
2014-03-29

爱车：

认证有奖

点击按钮添加认证车，可得车主标识以及汽车币奖励哦~

中华V5
- 2020论坛体验官

  参与2020年论坛改版体验调研活动，为论坛体验升级做出贡献，成为2020年论坛体验官。
- 质量评价员

  参与汽车之家质量评价调研，反馈真实质量情况，特授予汽车之家“质量评价员”称号，并奖励专属勋章。
- 解答达人一级勋章

  完成汽车之家·知道升级任务，解答问答，并被提问者采纳为满意回答，可得解答达人一级勋章
+关注私信
2019-12-29 09:21:57 IP
阳光大鸟 2019/12/27 14:19:42 发表在 11楼
您好，请问右侧后视镜转向灯什么固定结构？你拆解的时候看到了吗？我的活动了，不知道能不能单换。
回复0

举报
楼主

 日月火火

6帖子 4热门 97回复

来自：福建漳州

注册：
2014-03-29

爱车：

认证有奖

点击按钮添加认证车，可得车主标识以及汽车币奖励哦~

中华V5
- 2020论坛体验官

  参与2020年论坛改版体验调研活动，为论坛体验升级做出贡献，成为2020年论坛体验官。
- 质量评价员

  参与汽车之家质量评价调研，反馈真实质量情况，特授予汽车之家“质量评价员”称号，并奖励专属勋章。
- 解答达人一级勋章

  完成汽车之家·知道升级任务，解答问答，并被提问者采纳为满意回答，可得解答达人一级勋章
+关注私信
2019-12-29 09:34:28 IP
阳光大鸟 2019/12/27 14:19:42 发表在 11楼
您好，请问右侧后视镜转向灯什么固定结构？你拆解的时候看到了吗？我的活动了，不知道能不能单换。

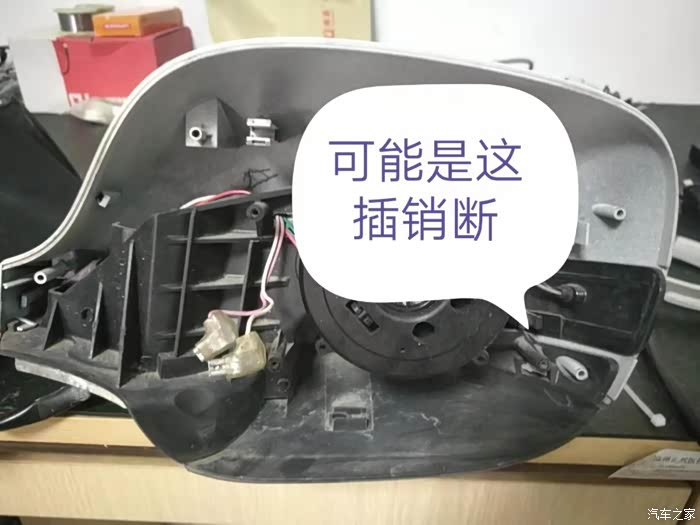

转向灯会活动，可能是那插销断了，它是靠插销（双开叉）与镜后那面板固定的，不知是否有单独换？但可以打开用热溶胶固定下。
