又来折腾了，怕媳妇停车技术不好（这是藉口），网上研究了一些车友的线路，依自己的需求改变了一下，可在行驶间开启前方或右方摄像头，在停车时可自动切换后视与前方或右方摄像头，或是倒车时锁定在前方或右方 画面。X宝上有在卖此类多画面切换器，但价格要200多元，自己买这些零件花不到20元

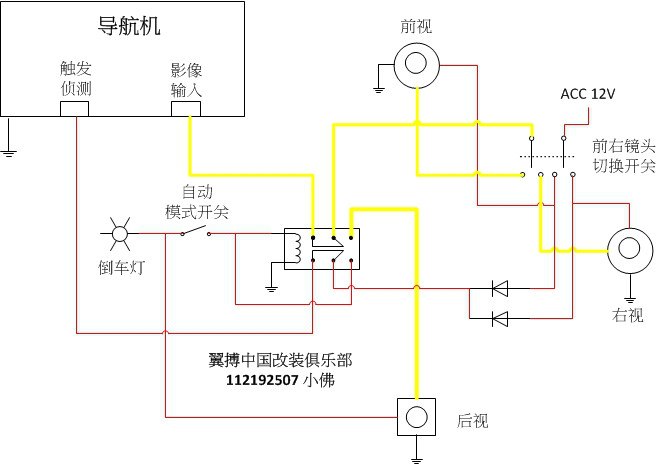

这是简易的电路图

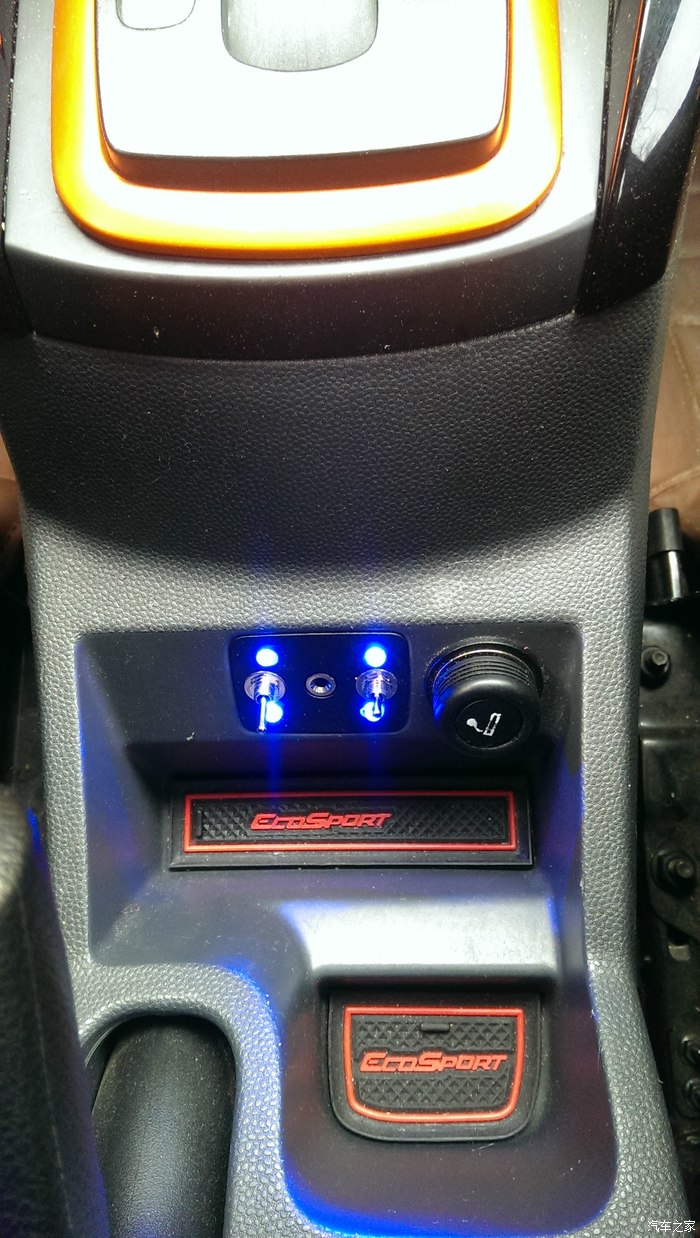

因为把开关设计在这个音频接口上，所以很多好看的开关不能用（装不进去），所以只能用这种基本型的开关，加了蓝光LED，当正常自动切换模式时会亮。

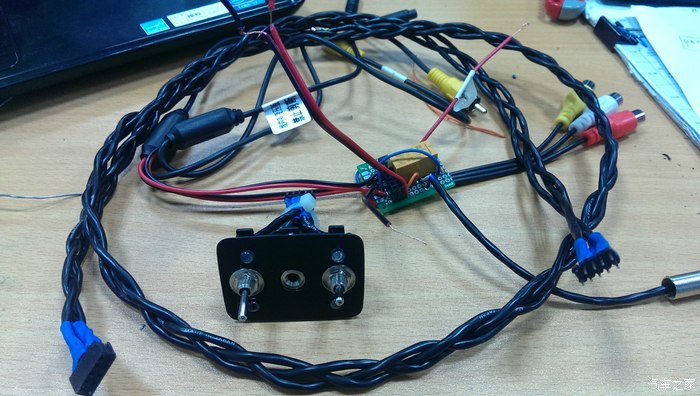

做了接头方便接线
为了缩小体积，所以耗了许久才接好
接著装摄像头与拉线

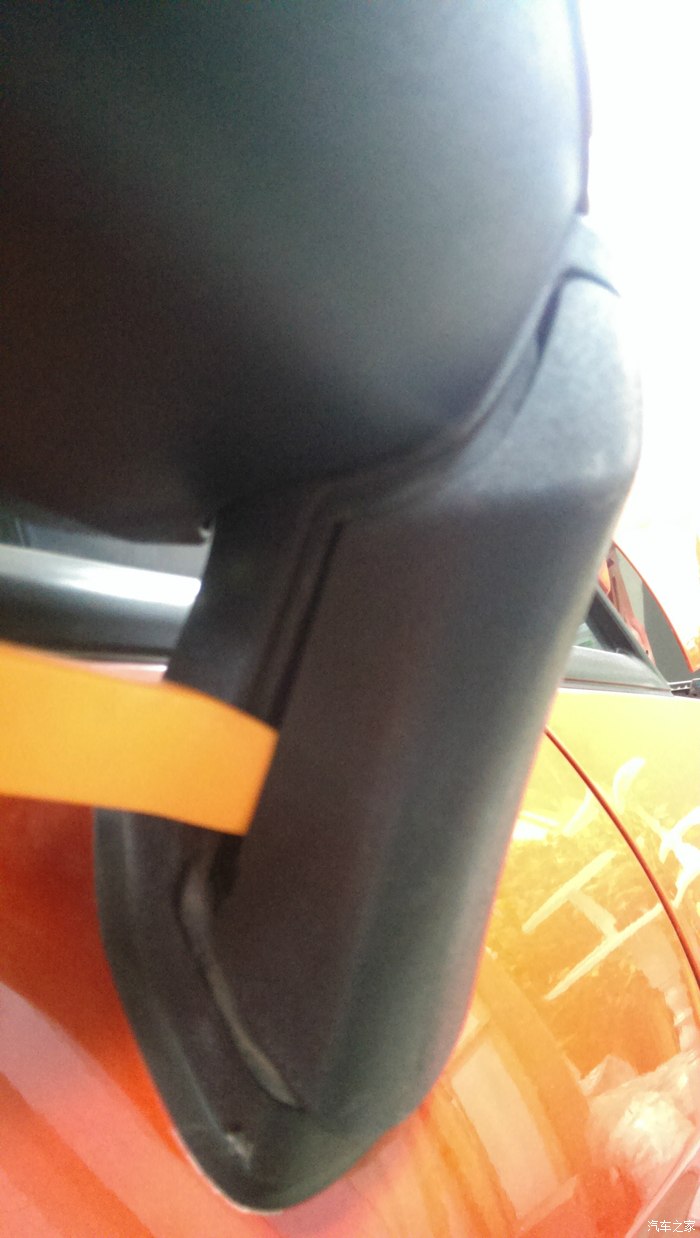

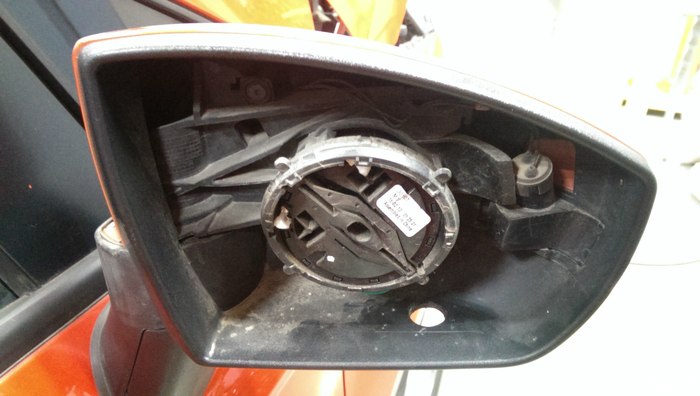

1.卸下后视镜片，用起子一翘就下来

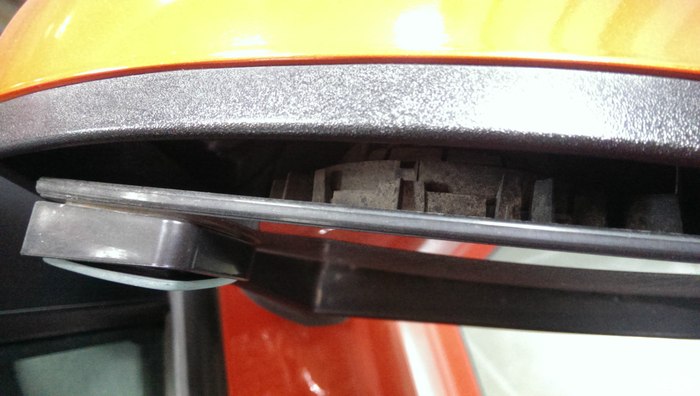

2不用拆下后试镜就可打孔

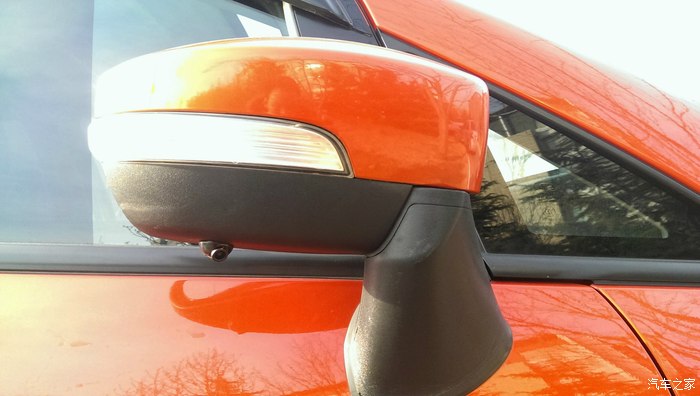

装上去不显眼

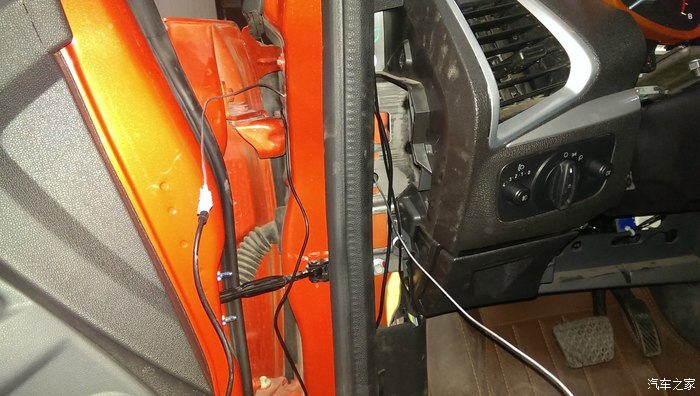

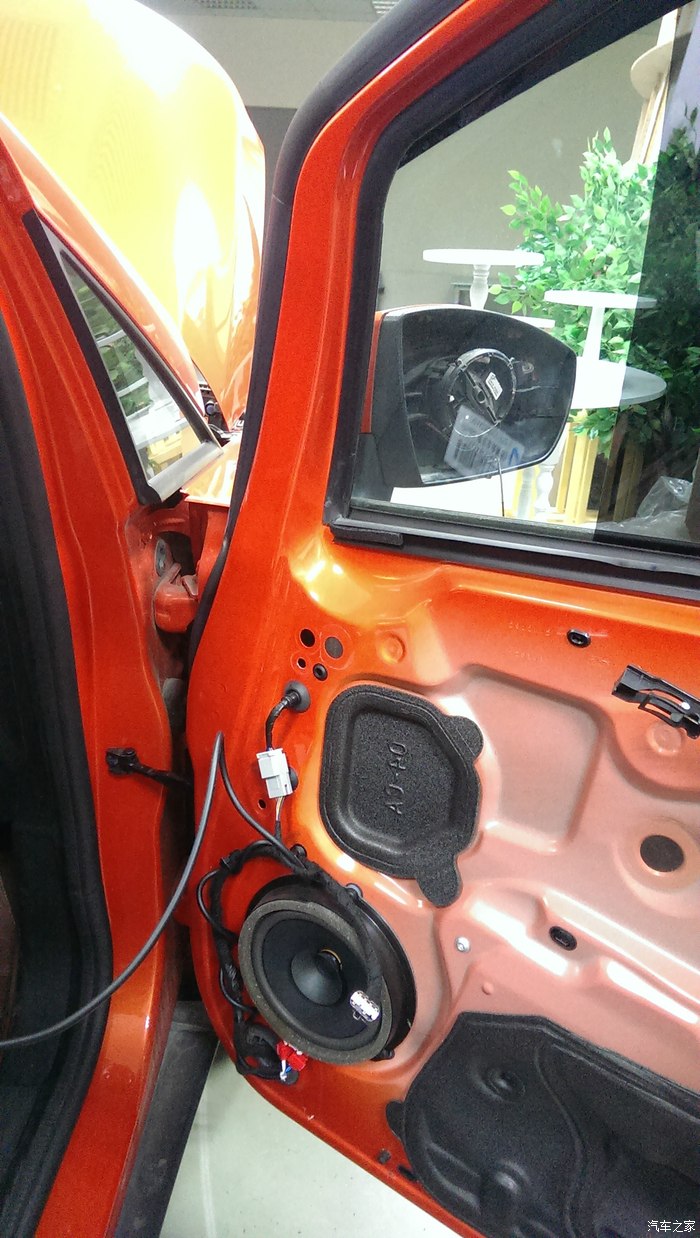

3.撬开护盖与门板拉线
下图是之前装的高音喇吧，网上原厂拆车品只要40元，很值得安装

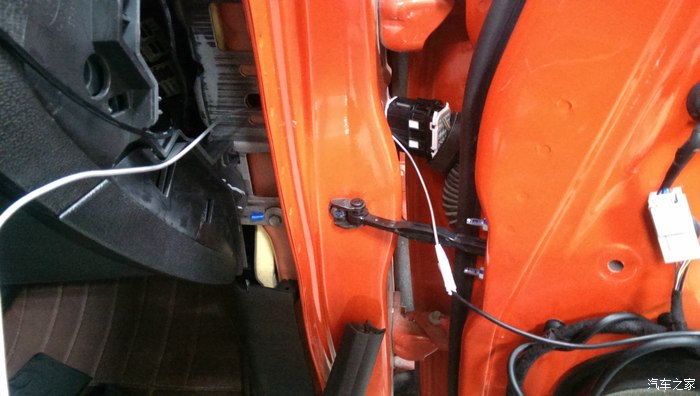

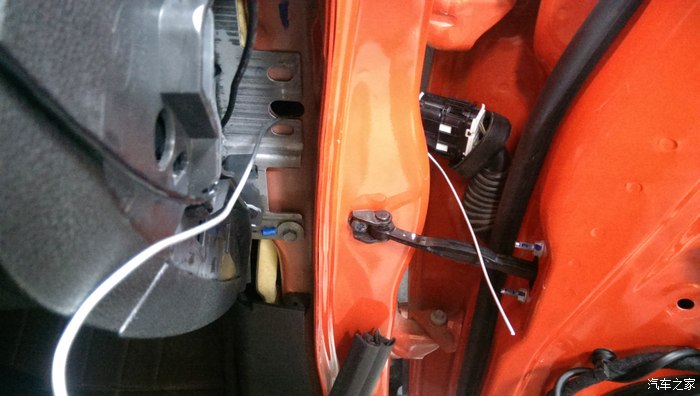

4.这边拉线最麻烦，我是将接头旁边磨掉一些把线塞入，有车友说中间上方有个孔，可以直接拉过去

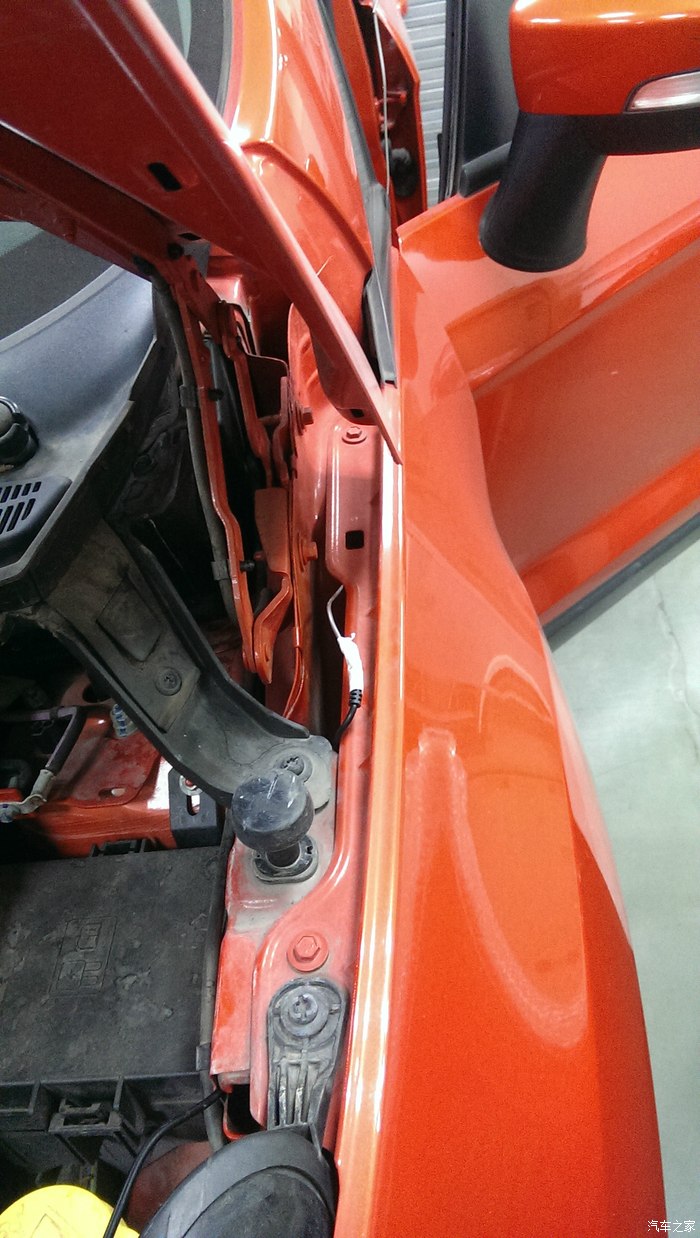

5.接著拉前方的射像头，从左门上橡胶塞进入
撬开这个护版，方便将线拉近排档处

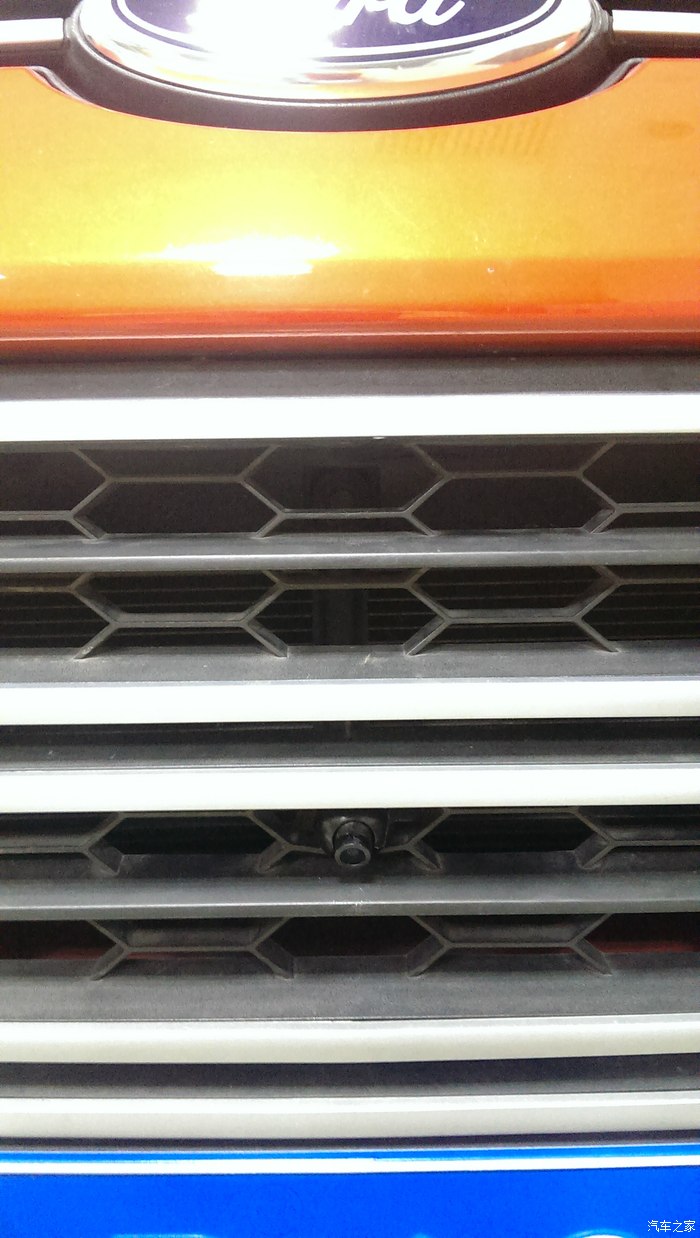

前方摄像头的位置
祝大家新年快乐喔～
放假回来补上使用画面
这蓝光LED在晚上很刺眼，有机会再换掉，晚上都把它关上
右侧画面真的很好用，再也不怕路牙子了
目前安装的前视画面视野不好，没有啥用处，其实可以不用装
-
