阅读灯更改（二）
之前自己做过一次阅读灯《闲的没事自己做个阅读灯》
现在感觉很土，于是上班摸鱼，根据沃兰多阅读灯边框的轮廓，重新设计了前阅读灯灯板，后阅读灯灯板。
没有使用一般LED照明常用的恒流供电模式，而是使用恒压供电模式。降压电路使用了德州仪器的TPS54302，这个DC-DC降压集成电路内部集成了过温保护功能，温度过高后切断输出。灯板的亮度可调，通过一个可调电阻可以调节灯板的亮度。如果亮度调节的较高，温升也会更快，当灯板达到烫手的程度后，灯板会自动熄灭，实现过温保护。
前阅读灯一共使用了129个亿光LED，每3个LED串联。灯板使用白色阻焊，便于反光。前阅读灯安装的灯室相对密封性好，不利于散热，所以如果亮度调的太高，就会因为高温产生保护，灯会间隔的亮亮灭灭，俗称“打嗝”。适当降低亮度，就可以解决这个问题。如果只是短时照明，可以将亮度调大一些；如果需要长时间照明，就需要将亮度降低，以免因为温度过高产生打嗝现象。
设计图

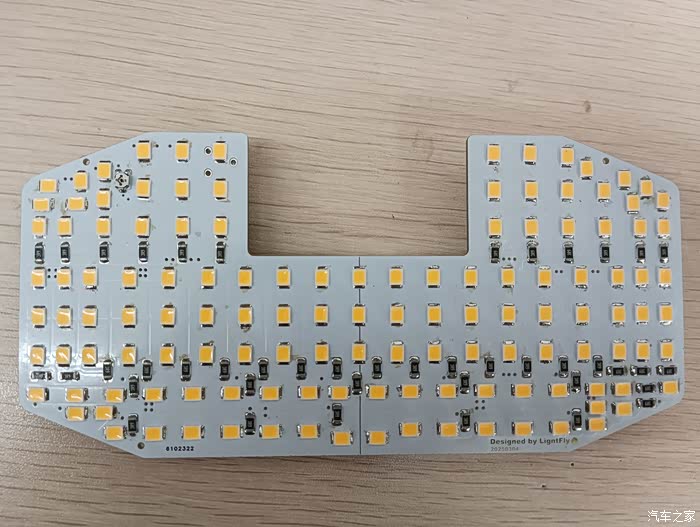

正面图，129个亿光600mW LED

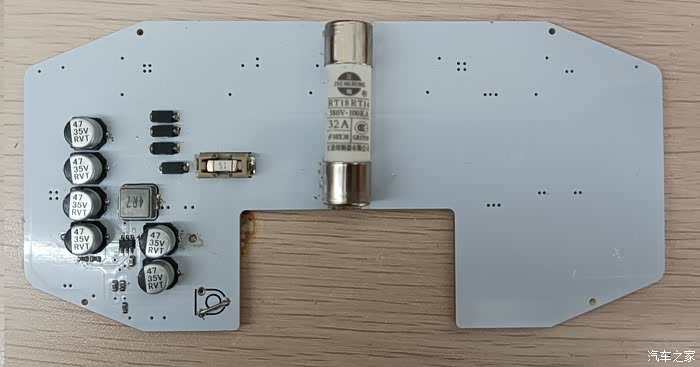

背面

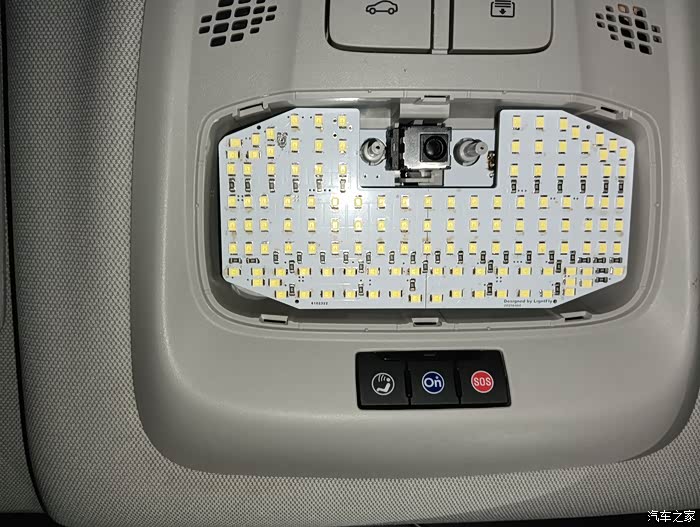

安装情况

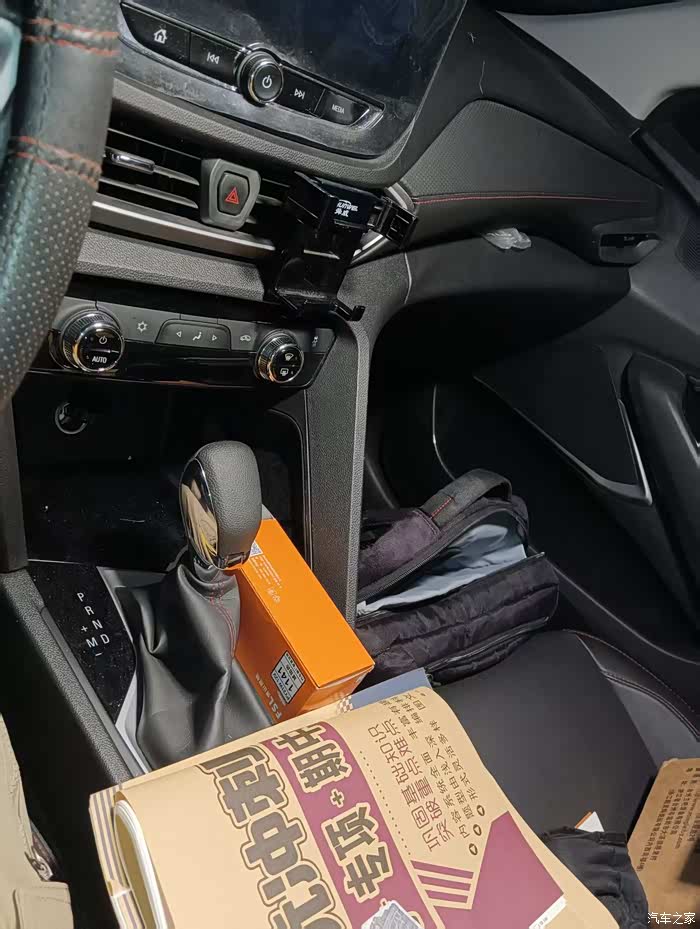

3500K色温下的照明情况，此时耗电功率是7W
10W的电功耗下，密封在灯罩内，约20分钟会过热保护，灯一亮一灭，调节灯板上的电阻，在常温下耗电电流为200mA时，此时最大功耗约为5W，可连续工作40分钟，再多没有继续试验。
尾箱灯
尾箱灯与前灯原理一致，因为面积较小，一共使用了105个灯。不过尾箱灯的散热条件较好，灯板没有被密闭在小空间内，灯板上方就是车顶棚的空间。
为了增加光源面积，尾箱灯板设计成了异性结构，尽可能占满灯罩面积。亮度可调。

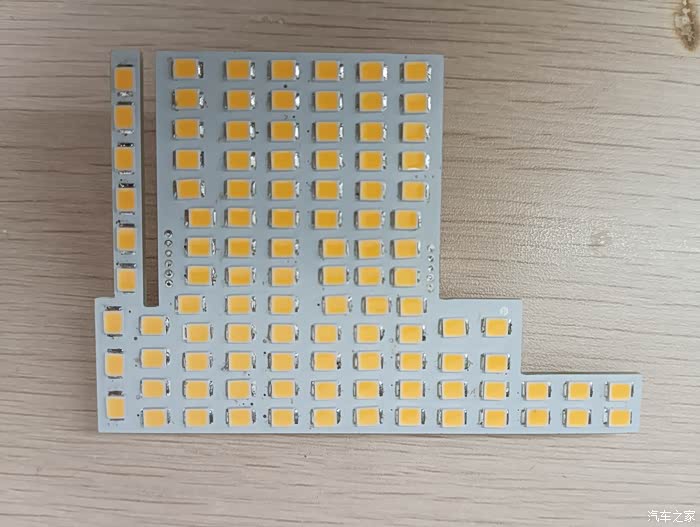

正面

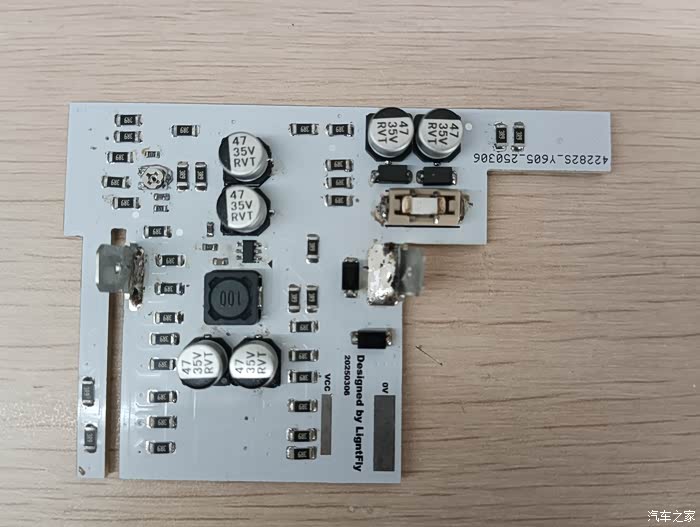

背面

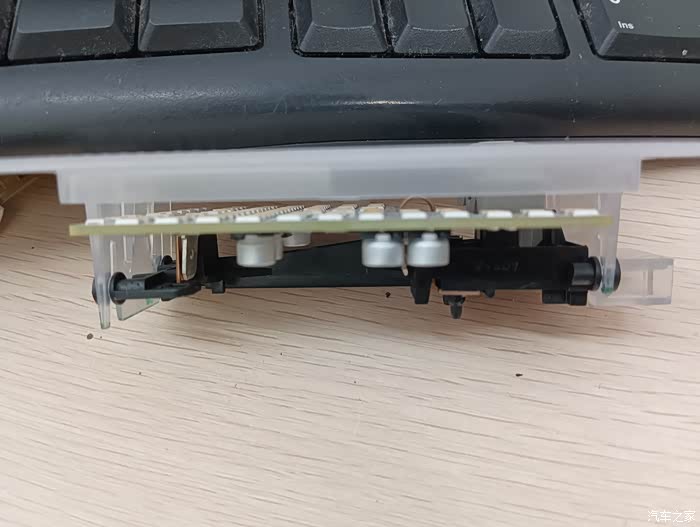

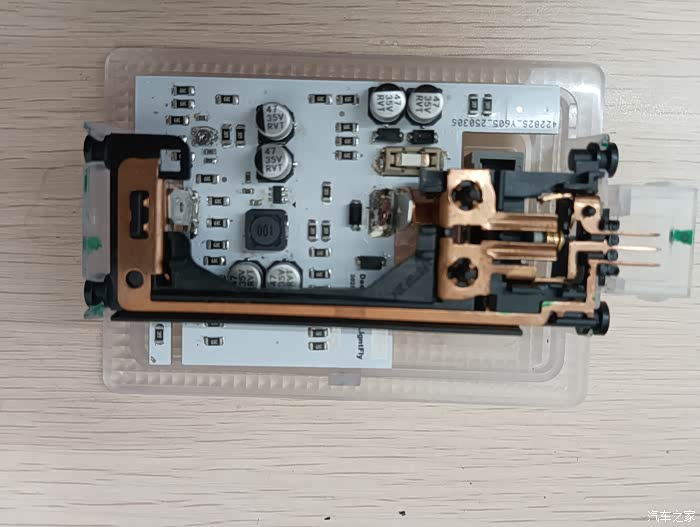

安装效果
黄点为LED
后阅读灯，将耗电电流调节在300mA时，环境温度为25摄氏度可长时间连续工作
