大蚂蚁音响改装之增加运放模块
由于大蚂蚁的车机并没有前级运放，从cpu出来的四路音频信号，经过四个贴片电容直接就进功放芯片里了

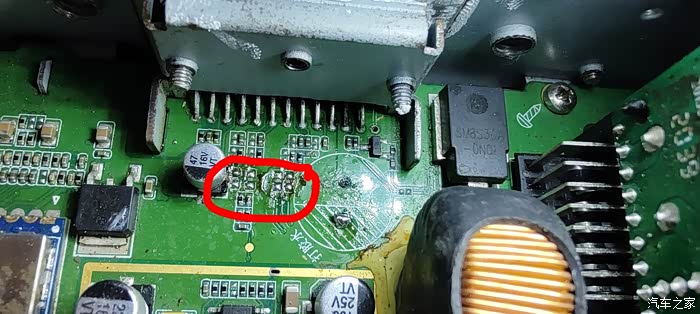

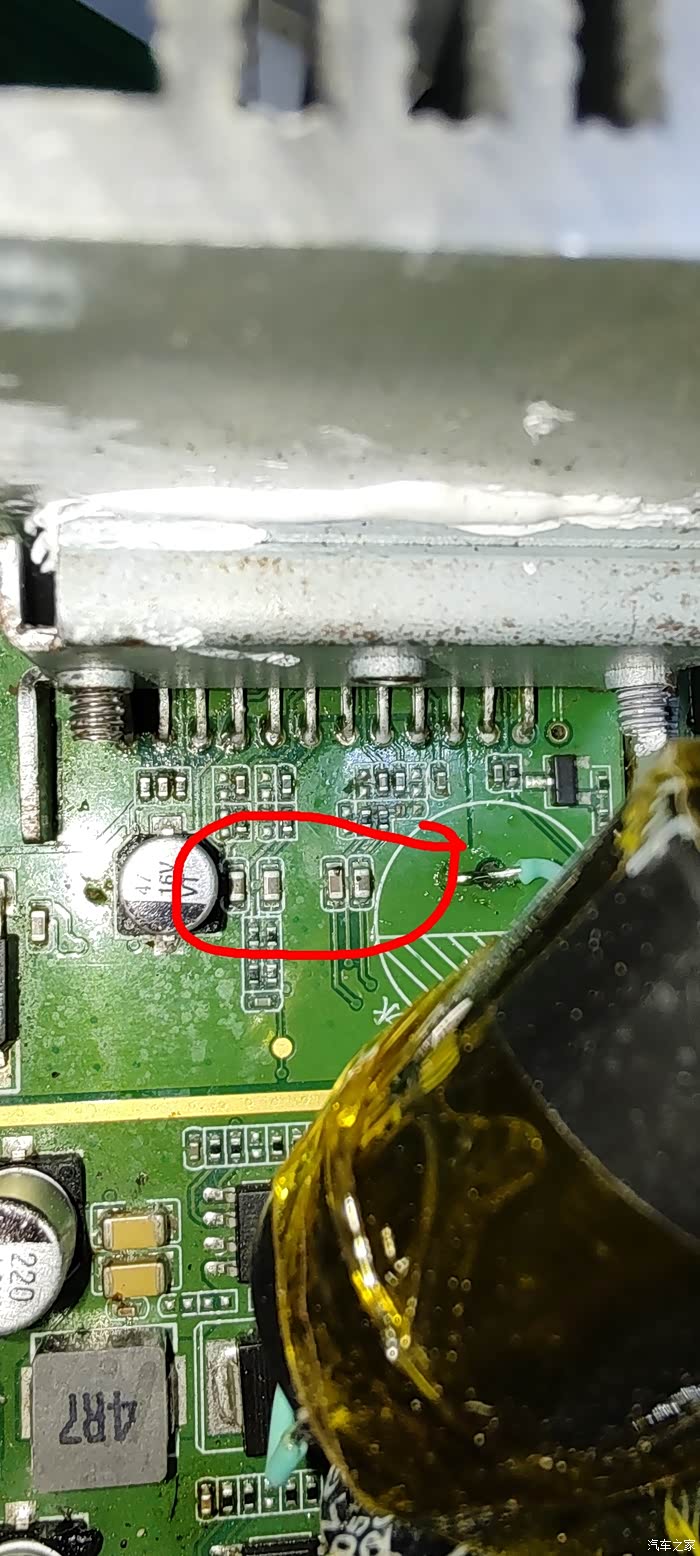

从cpu出来四路音频通过四个贴片电容进入功放ic

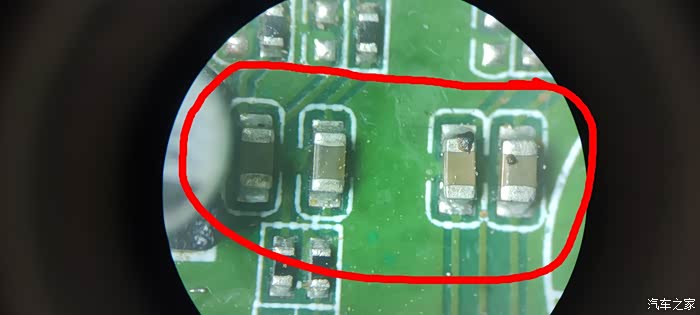

显微镜下观察
接下来要做的就是拆掉这四个电容，串进去一个运放模块，先看一下运放模块的样子，这块运放带bbe音效芯片，四颗5532运放芯片，音色非常好。

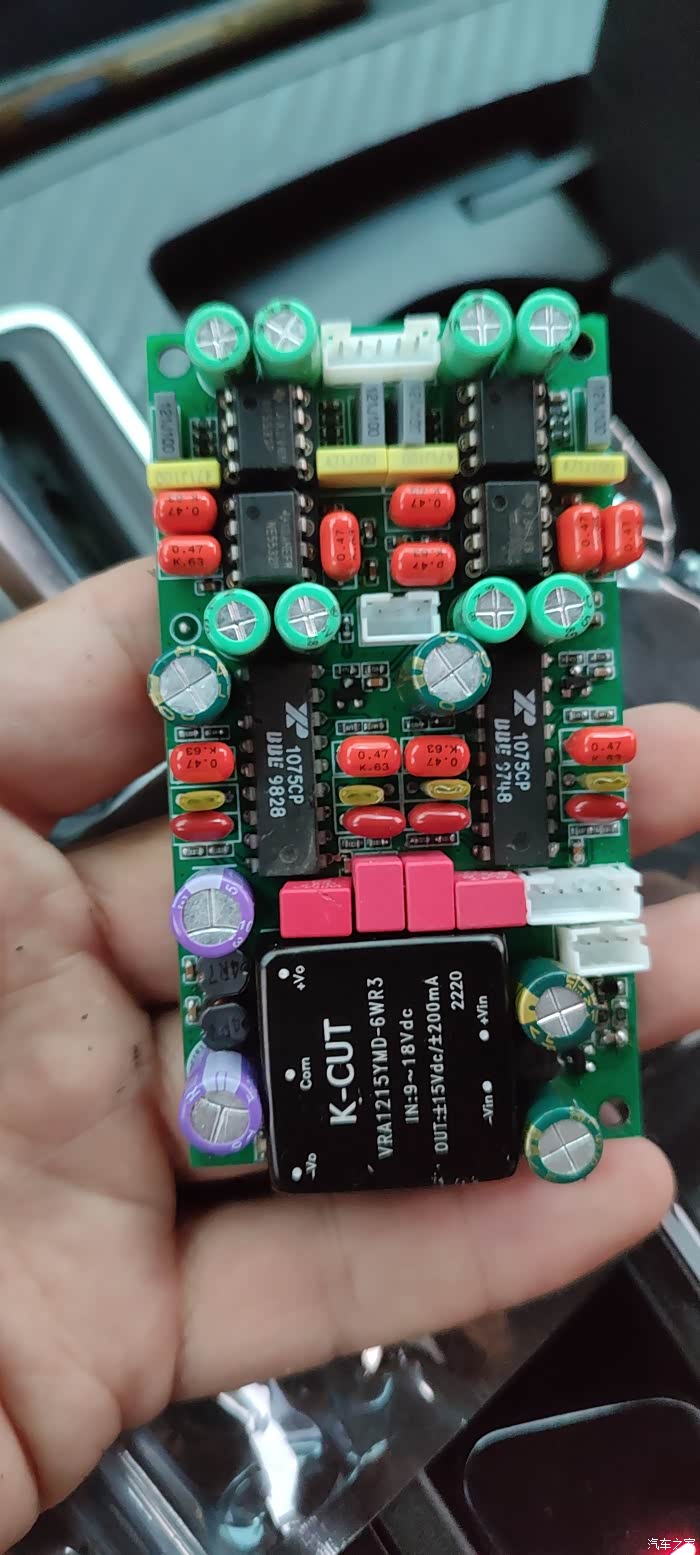

运放模块

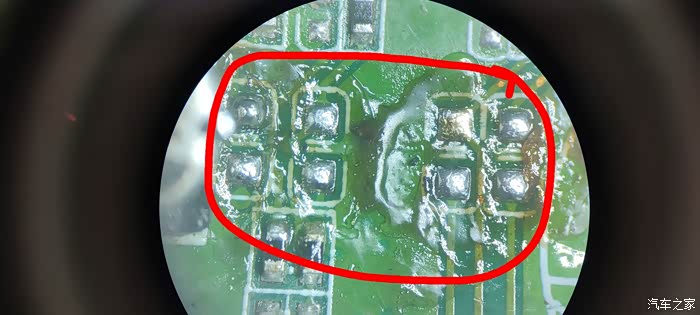

四个电容拆掉的样子

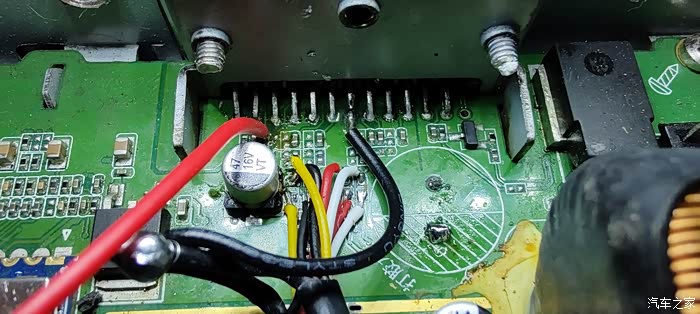

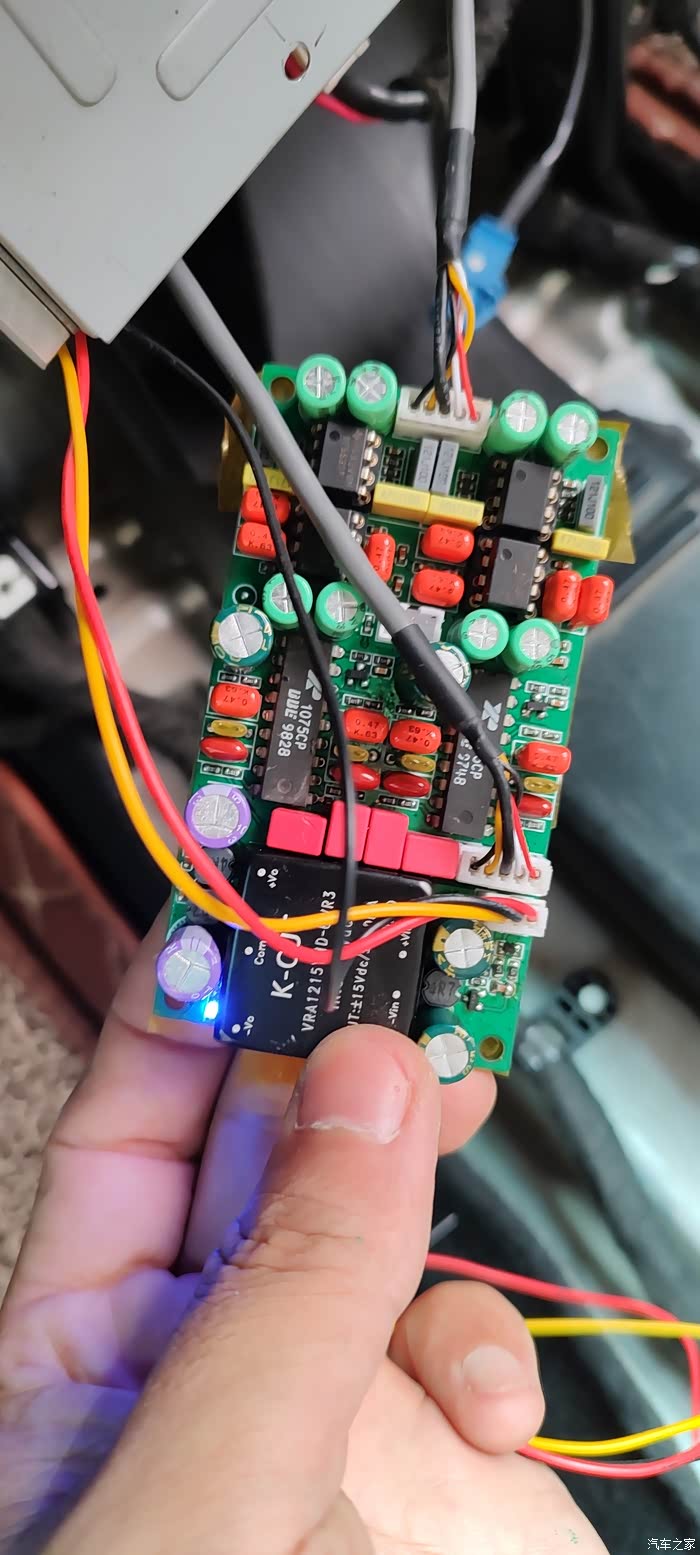

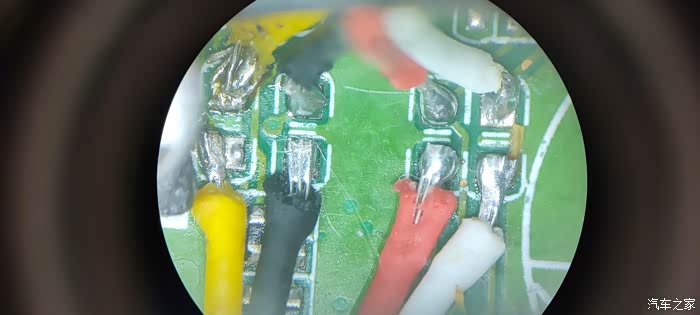

然后把转接线束焊上去，一端为输入，一端为输出，各四根

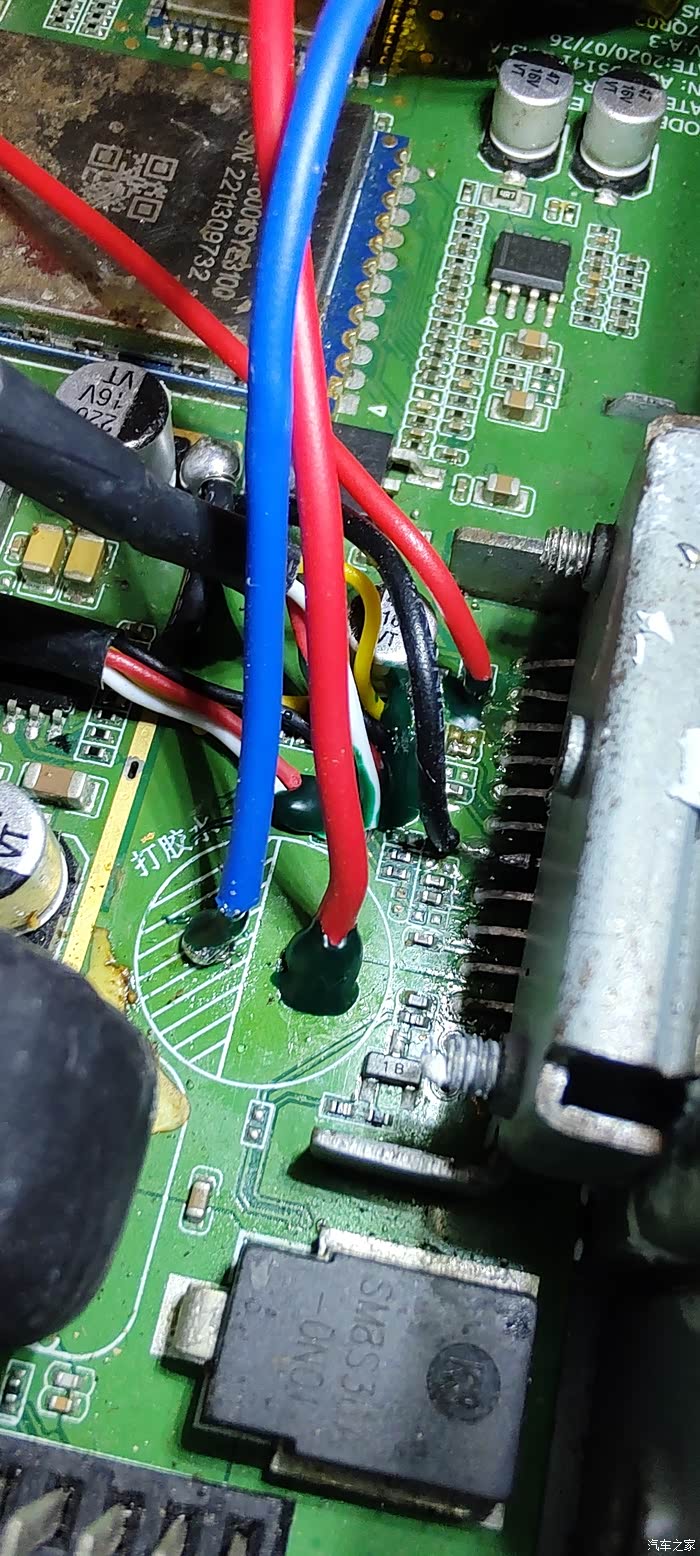

除了这八条输入输出，还要将两条黑色的地线拧在一起接到功放芯片的地线上，地线在功放芯片的第13个引脚。另外还有一根红色的acc线接到功放芯片的第4引脚。

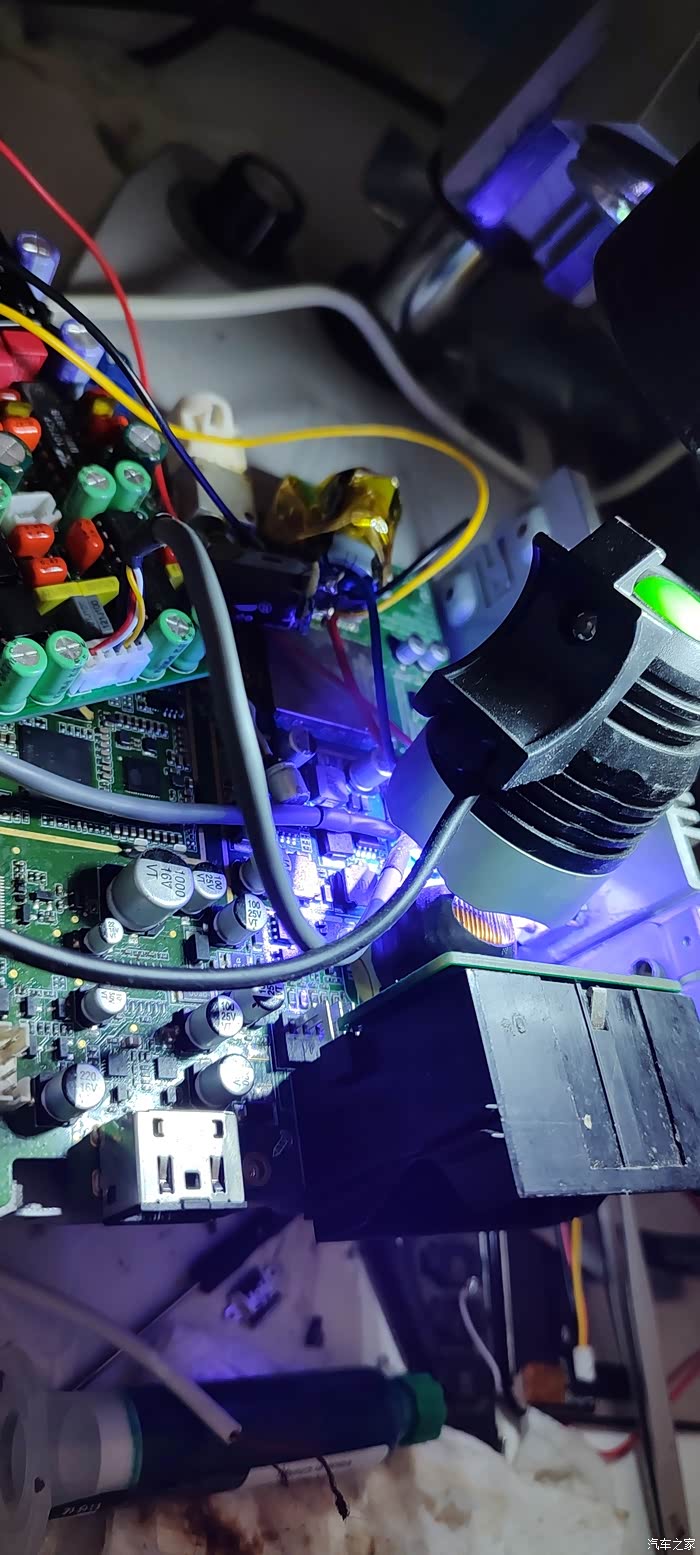

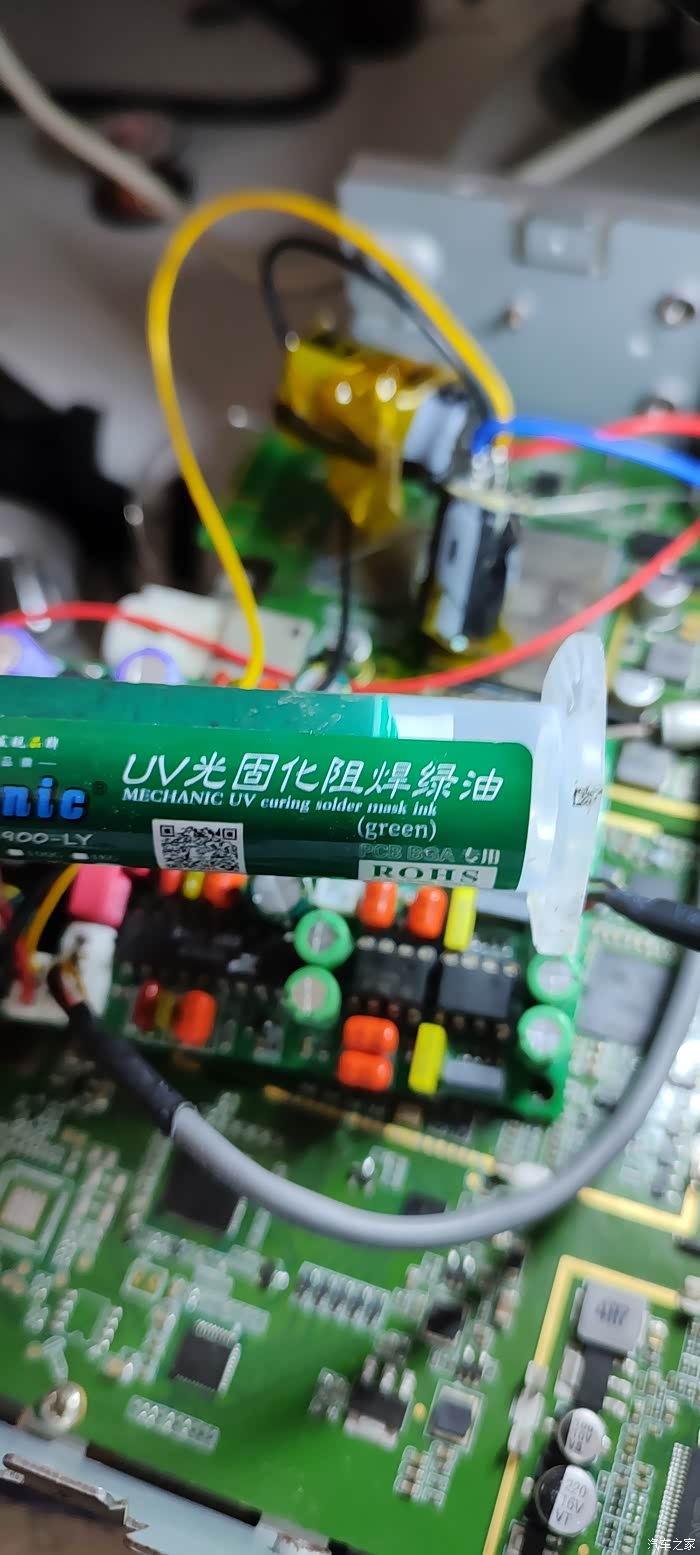

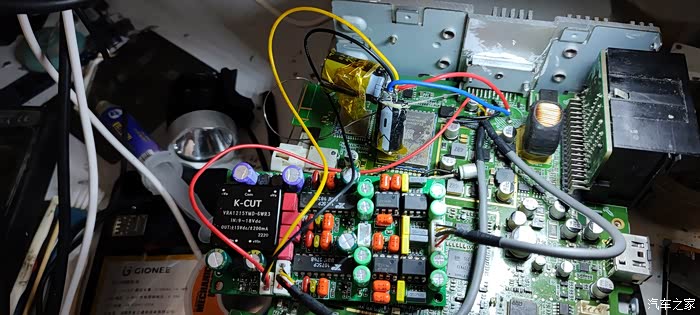

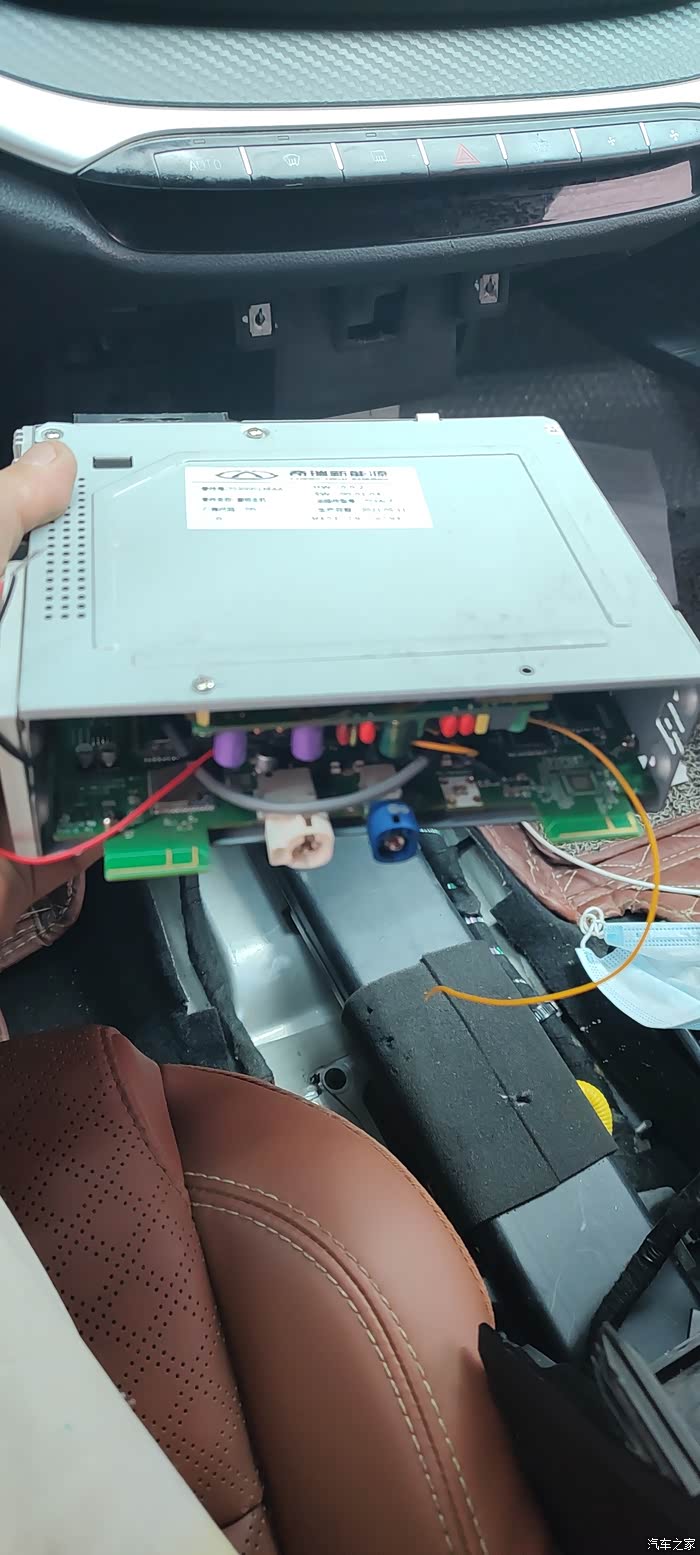

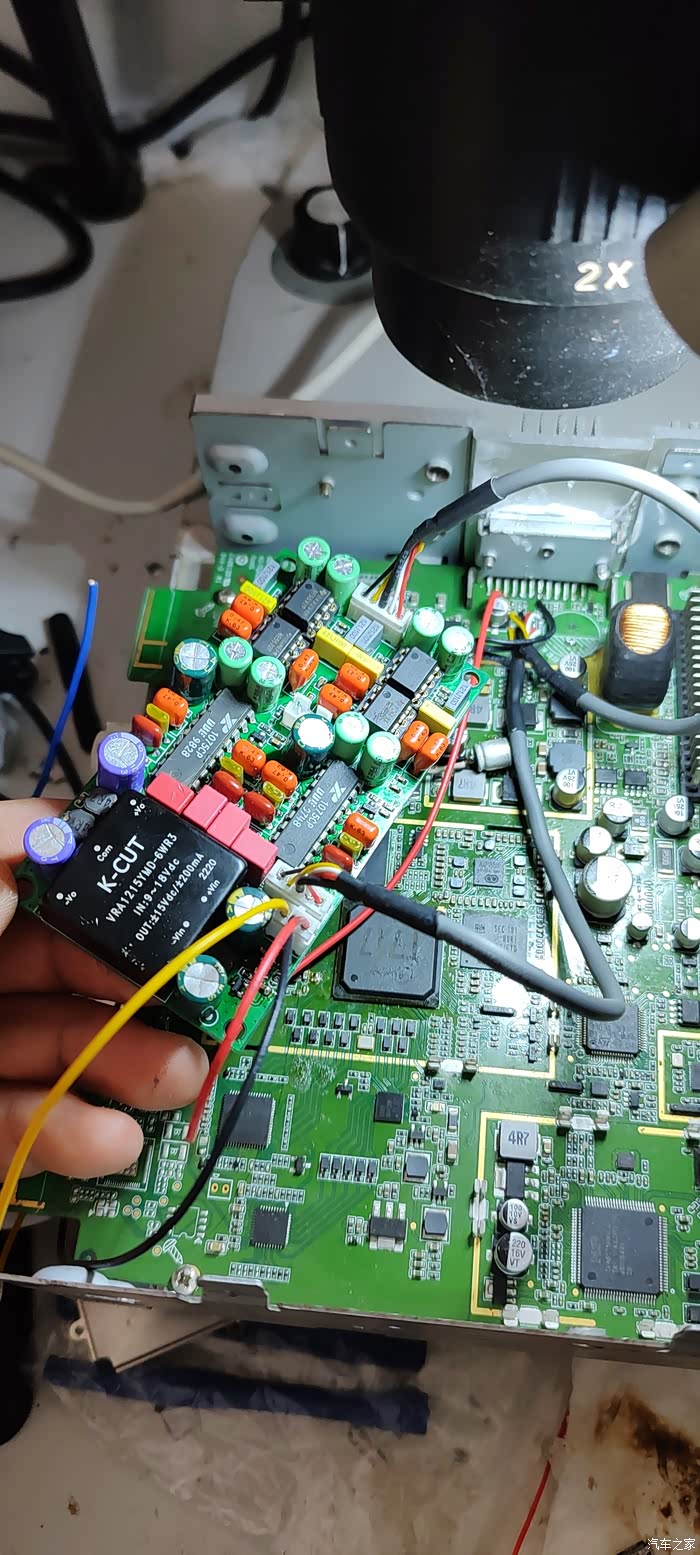

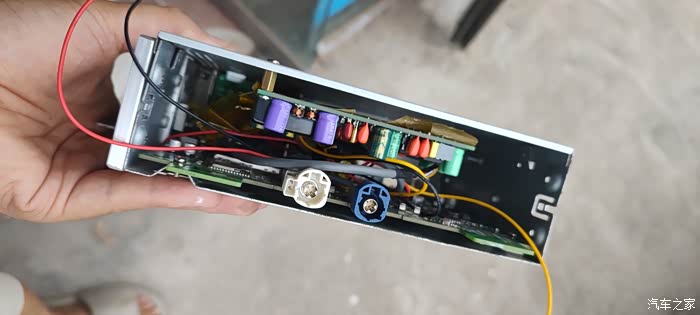

接好之后整体样子如下图

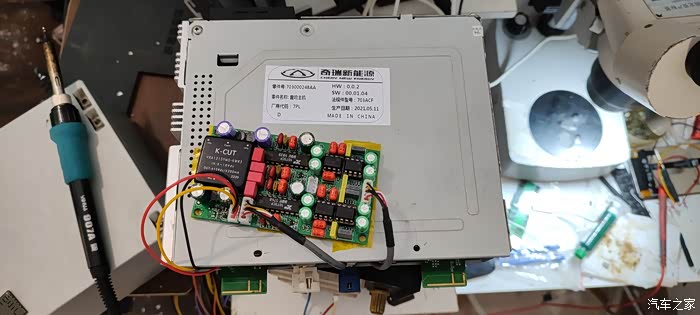

接好之后整体样子如下图
