好久没到论坛里看了...今年以来一直忙的一塌糊涂....有时候很想念论坛里的兄弟们，但是又怕分心。

还考虑了自己动手设计一个和原车一模一样的后座娱乐系统的....整个方案和关键材料都考虑好了，造价8千元左右（2个），只是没有时间画图开模具和动手了....算了，还是有空了再说吧，这毕竟是个大工程。

很久就有加装行车记录仪的念头了，这年头做个好人不容易，世风日下，搞不好成为彭宇第二，那就冤大了....更别说平时路上行车，有个什么小事故，起码记录仪能够现场录像保存证据。

而且现在的治安状况也不容乐观，总是听到哪里哪里发生劫车绑架案...而平时这台车子基本上老婆开的多，装个GPS追踪器就更安全了，而且还能随时掌握LP的行踪..

但是由于怕外走线给车里造成乱糟糟的感觉，所以一直没动手，但是估计车内顶灯的位置可以取电，这样就可以省却乱糟糟的走线了.....

直到去年发现车内的后视镜松动，今年抽空开到4S看了看，特意混进了车间留意了下怎么拆后视镜的座子和顶灯，并拍了照片，回来就在淘宝上买了GPS追踪仪和行车记录仪了。

买了都个把月了，乘清明节的时候，抽了半天的时间把车顶拆开，把电路研究了下，就准备开始了动手了。

想必各位兄台已经是热烈期待了，那就废话少说，直接进入正题。

按照图示，只要稍微具备动手能力，比如平时能在家接个电线什么的，我估计1个小时以内就能够把这2个小时安装好了.....

集成车库遥控器的意思，是利用原车车顶上面的三个按键，再利用我们自己的遥控器来发射信号实现的.....

首先来一张安装好的示意图

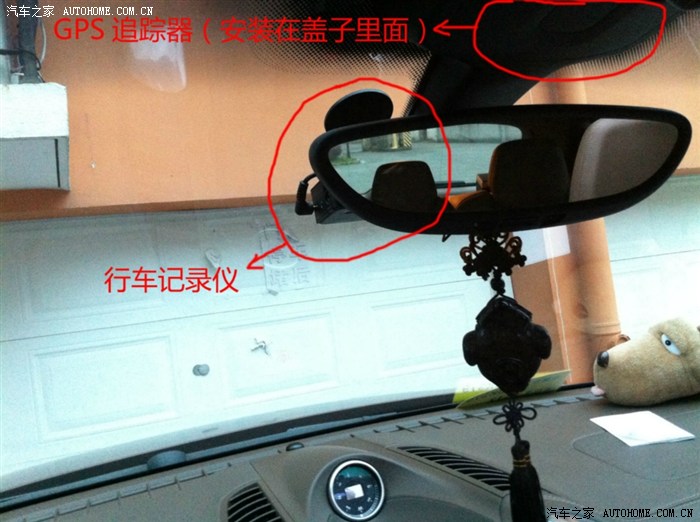

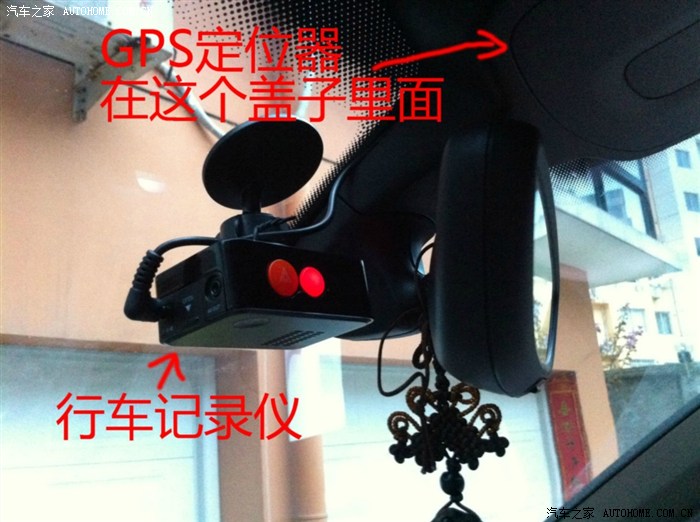

上面就是安装好只有的样子，如果不注意，完全看不出来这里还有个行车记录仪，而GPS追踪器就更不用说了，直接放到车顶的盖子里面了。

准备好以下东西，工具超级简单

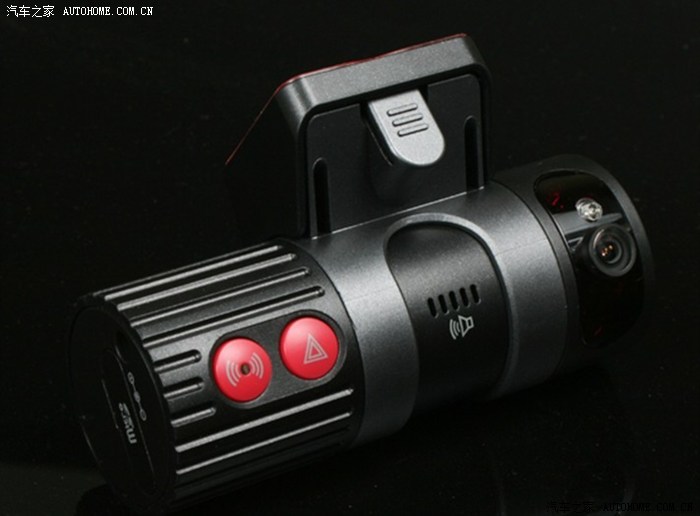

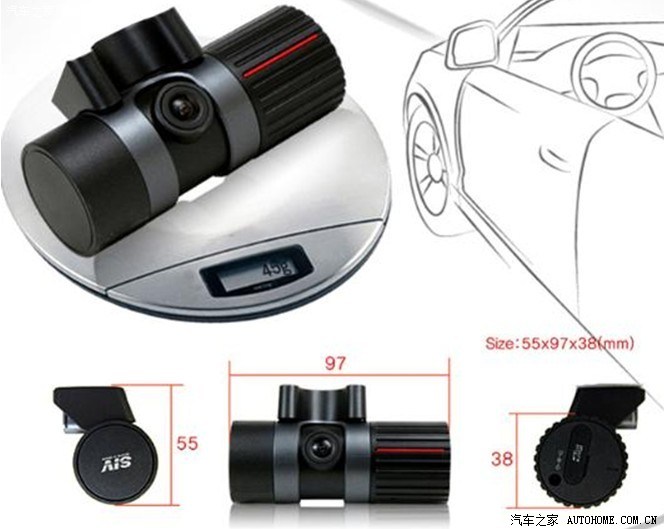

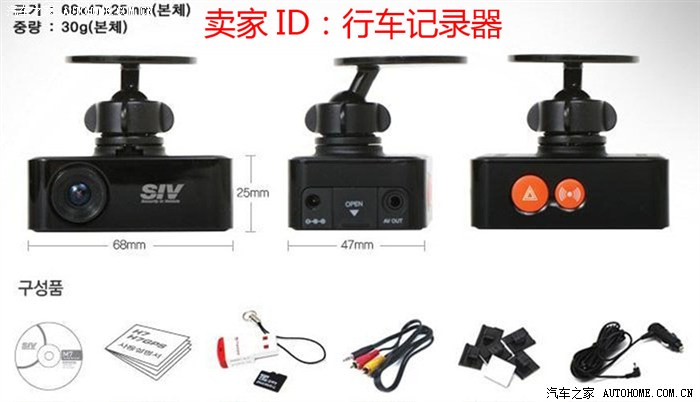

这是行车记录仪，1K多点，淘宝上收了下，貌似这个卖家的最便宜，那天夜里拍的时候，偶尔遇到了这家店的BOSS，才知道他们是这个品牌的总代...所以才会比别家便宜100多元，

720P高清，不带屏幕，个人觉得屏幕没用，体积更小才是王道。

这家还有一个摄像头，我原先选的，比较酷，双摄像头的，但是卖家强力推荐上面这款高清的，很悲催，高清的也看不清牌照，估计下面这款VGA的不会差到哪里去了。

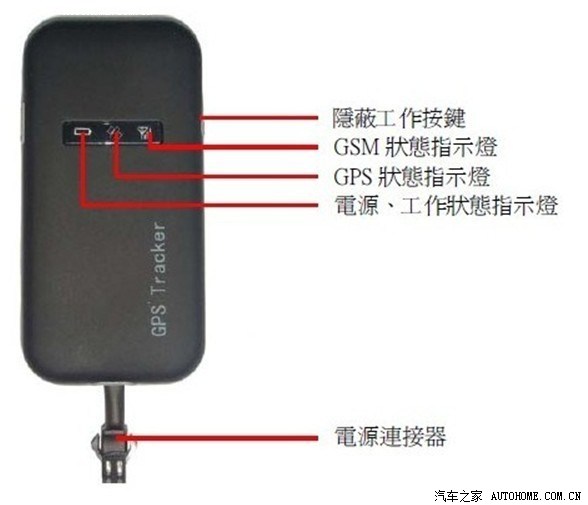

GPS追踪器

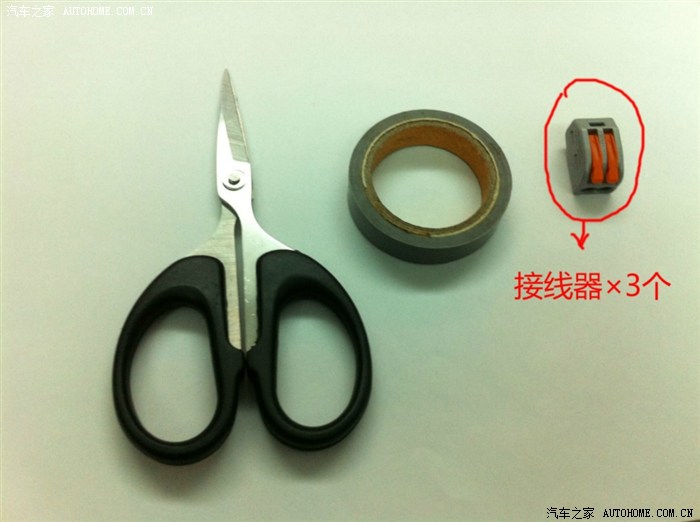

工具，对了，还少了一个万用表。简单吧....电工胶带用好一点的，右边的这个接线器也是淘宝买的，共需要三个，是个独资公司的，质量很不错，淘宝ID：老马识宝

好了，动手吧....

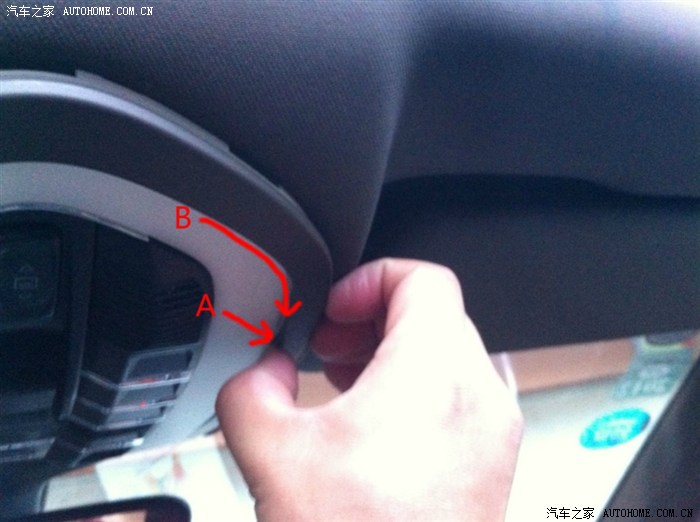

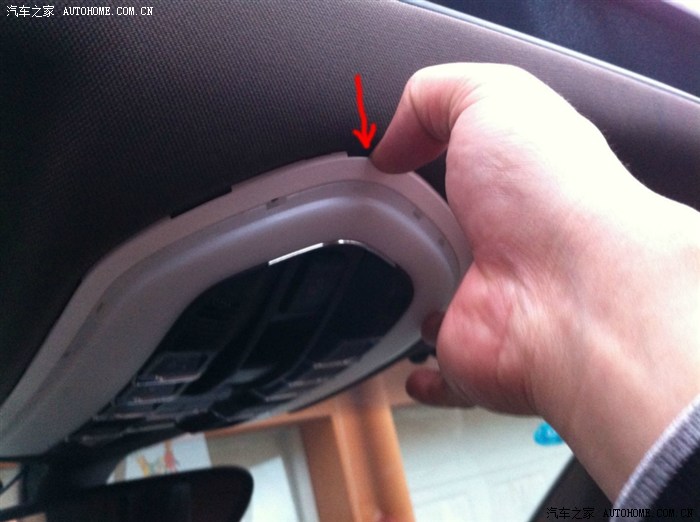

首先拆开顶灯的边框，指甲长一点的，直接用手指就能够扣下来.....切忌用金属物质撬，会损坏塑料的。。。。

外面的边框有一点被扣出来之后，再顺着边框的内周边用指甲一点点的撬开，整个边框就卸下来了...

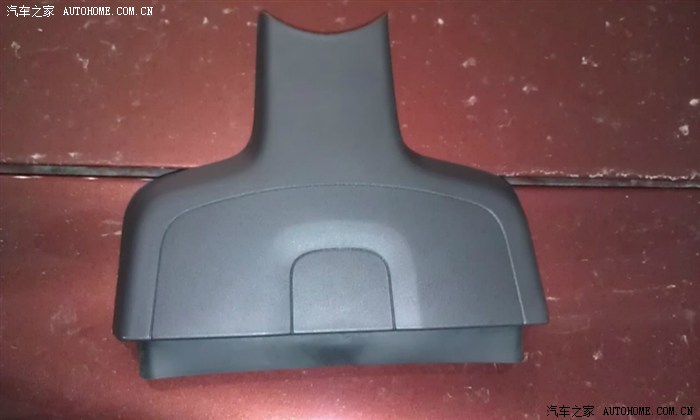

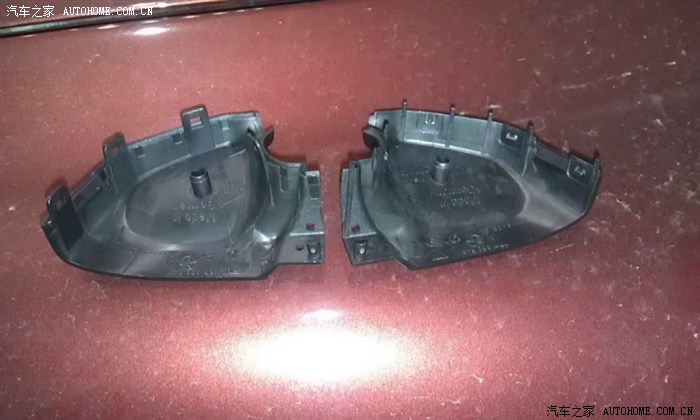

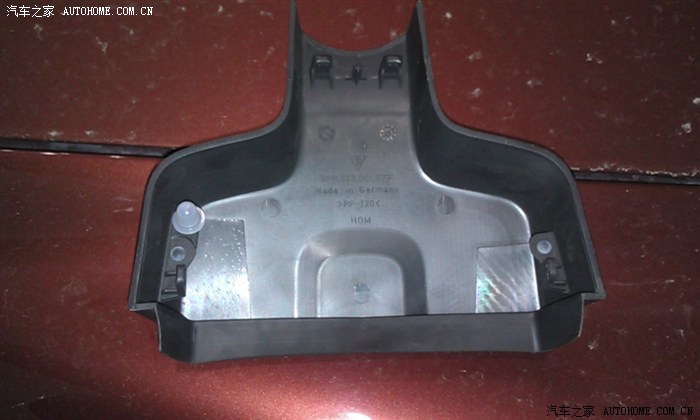

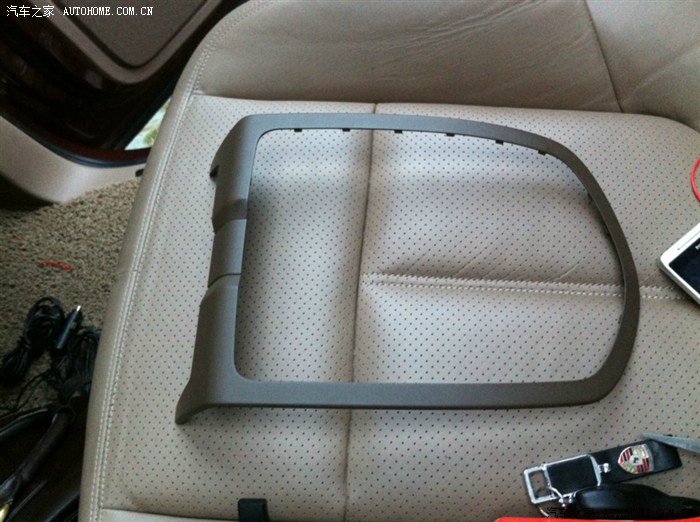

拆下后边框的样子--反面

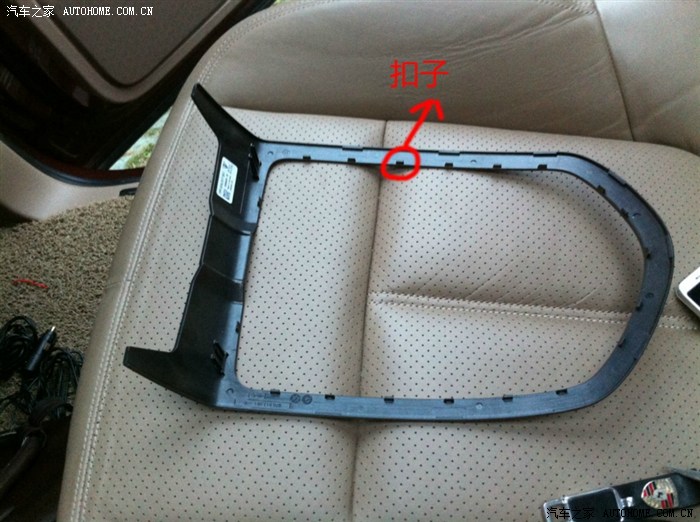

扣子就是扣在顶灯里的，我们上面用指甲就是把这个扣子撬出来

正面：

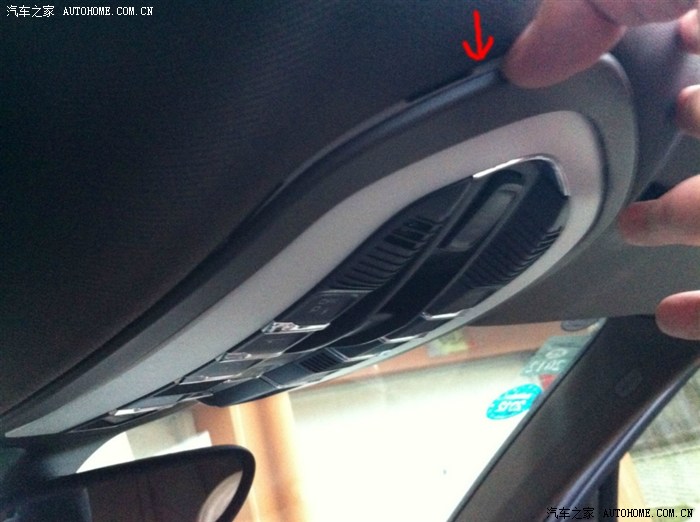

现在来拆顶灯，还是用指甲扣住箭头所示方向，稍微使劲点，向下拉

就可以把顶灯拉下来了...就是下图这个样子

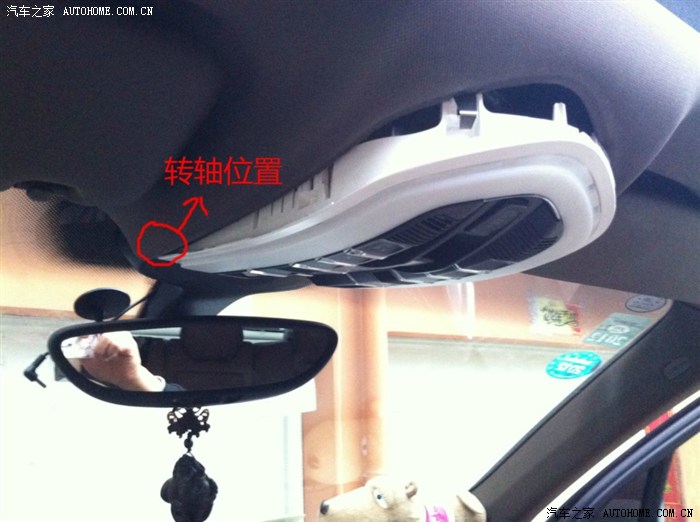

顶灯的前端有2个转轴的...就是说顶灯的另一头可以挂着，完全拆脱后，也可以拿下来

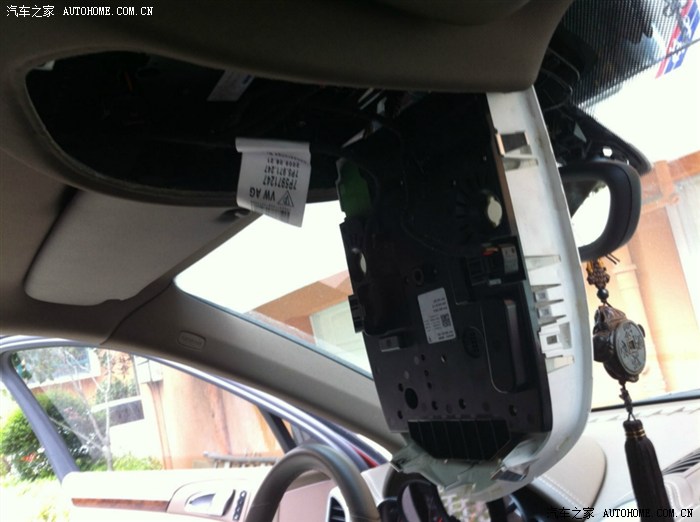

完全拆脱之后挂着的样子，稍微把顶灯往上提一下，顶灯的转轴就可以从车顶支架的凹槽里完全拿下来了

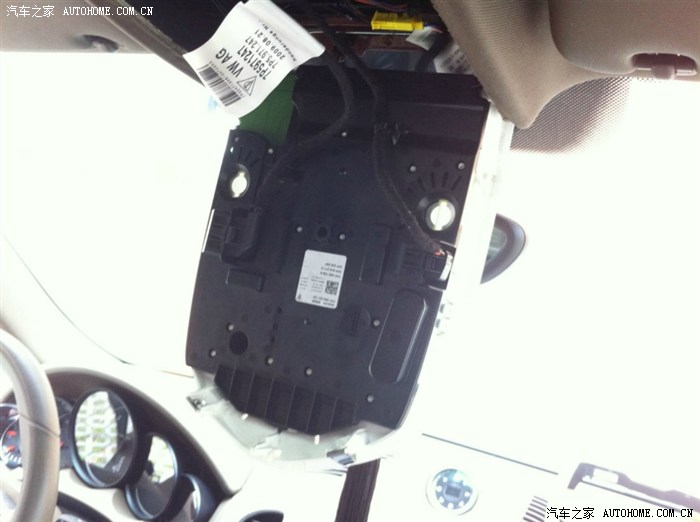

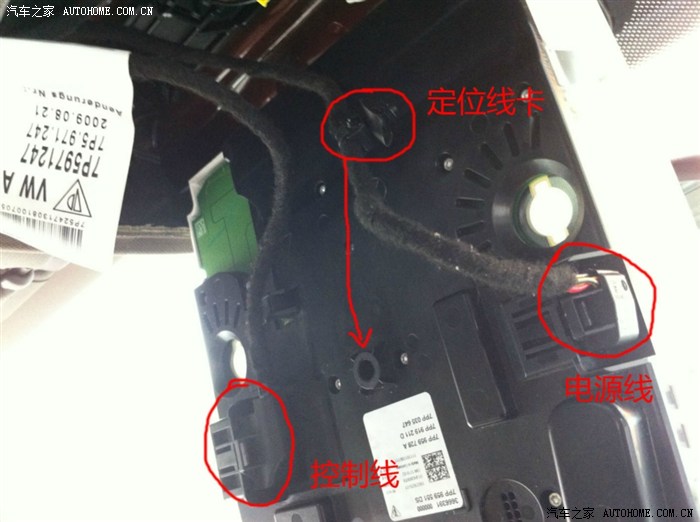

现在准备动手术了，左边的线束是顶灯的控制线，右边的是电源线（共4根，2根粗的为+-电源，另2根就不清楚是什么了）

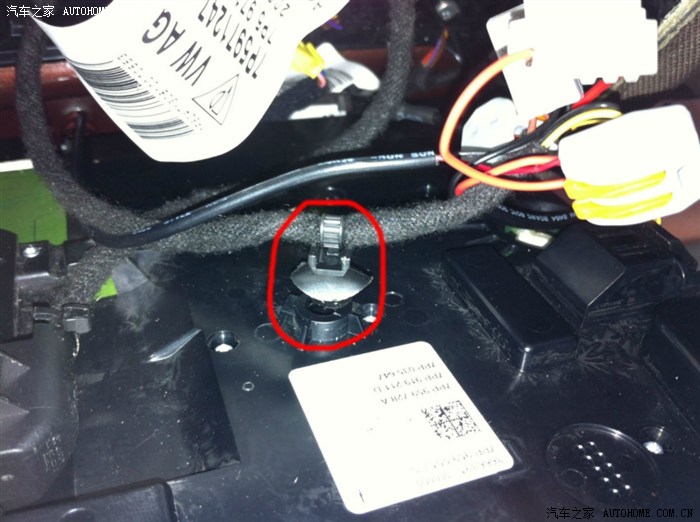

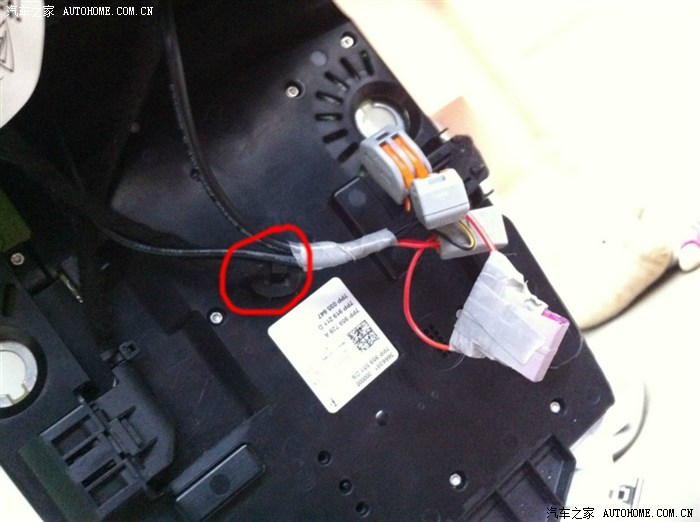

将定位线卡从图示的孔中拔出（不太好拔，因为有倒钩，慢慢旋转着往上拉），方便下一步接线。

这是线束定位线卡原先的安装位置（还未拔出的状态，本图中已经改好线路）

来张整体的图片

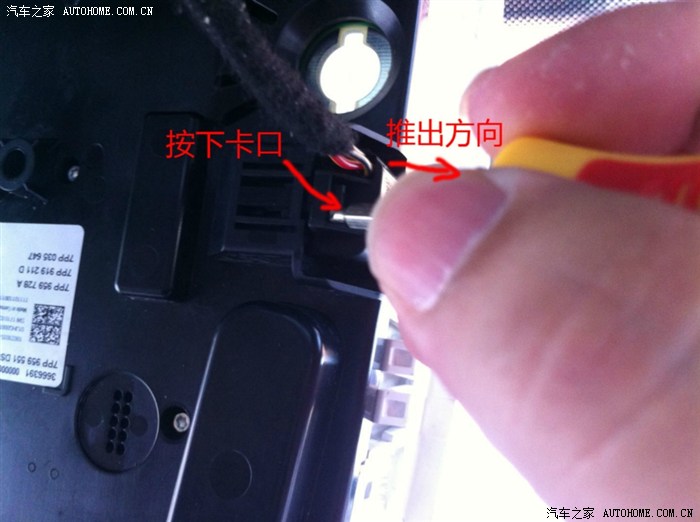

用螺丝刀或者剪刀头按下图中所示的线束接插件的卡扣，然后按箭头方向往外拔，拆出线束与顶灯链接的接插件

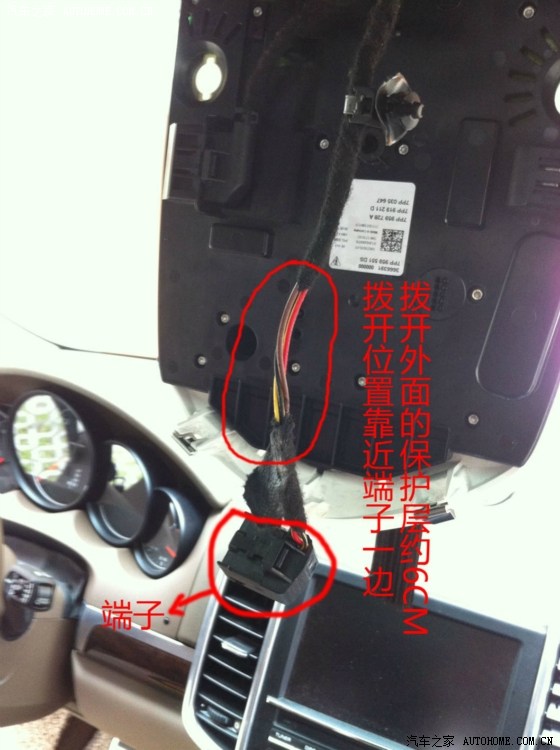

剥开线束外面的保护层，注意用剪刀剪开的时候，不要伤及到里面的4根电线，务必小心。

剥开的长度约为6CM以上，尽量靠近端子这边，否则等下另外一边上面提及的定外卡装上之后，会出现位置不够的情况

注意：现在是破坏性工作，直接影响到车子的保修问题（如果顶灯部位发生故障的话），最好等车子过保，或者本帖子下面还会讲到的另外一种方法来实现改装。

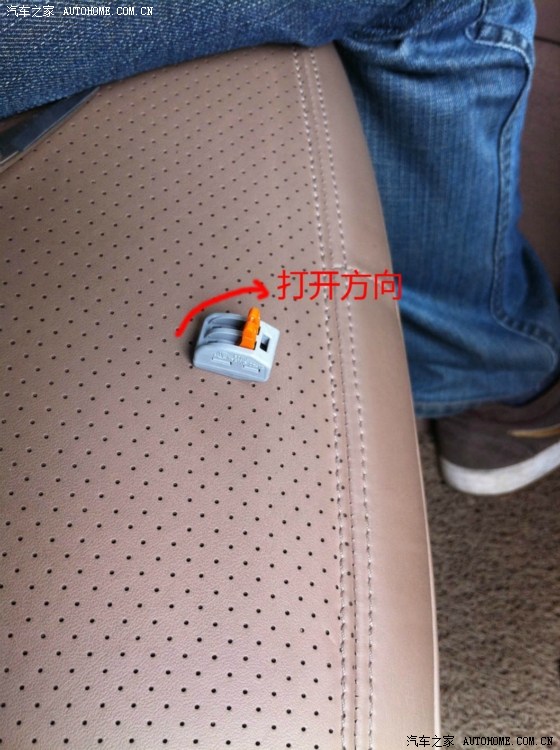

将导线连接器的手柄打开，注意，需要比较大的力气，这样导线在里面才卡的紧

根据安装位置，将GPS追踪器和行车记录仪的电源线留足够，然后剪断，拨开电源线，

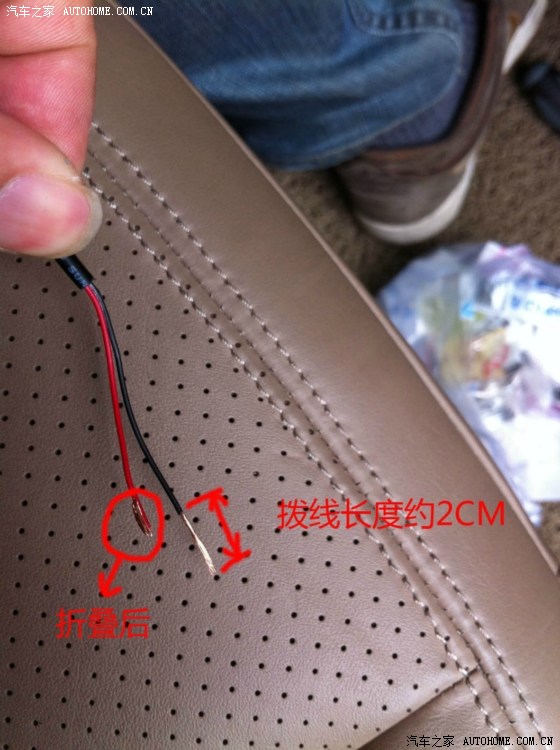

GPS追踪器的电源线较粗，不用如下图所示折起来使用，而行车记录仪的配送的电源线较细，需要拨开2CM左右，然后连导线皮一起穿进导线连接器中间夹住，否则电线太细，来回折腾很容易断掉，导线连接器的孔位较大，一个孔位可以同时穿这2种电源线进来

注意：

车载电瓶是12V的，而我买的是GPS追踪器和行车记录仪也都是直接12V输入，但有的行车记录仪是5V输入，也就是说有个电源插在点烟器上将12V转换成5V，如果是这样的情况，就需要把这个电路也装进去

但不建议这么做，因为这些电路不可靠，容易发生短路或者故障。

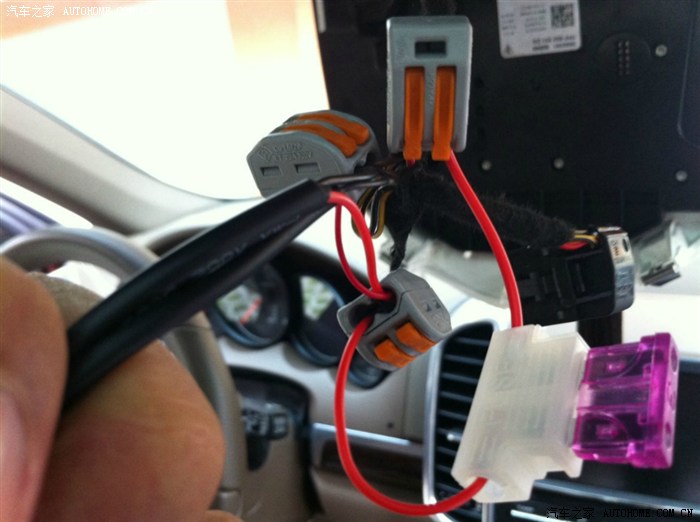

将红色（正极）剪开，然后将2端线头剥开（剥开长度接线器上面有要求），一起插入接线器的一个孔位，合上手柄，拉一下紧不紧，再将GPS追踪器和行车记录仪的电源线正极（红色）插入接线器的另一个孔位，锁紧。

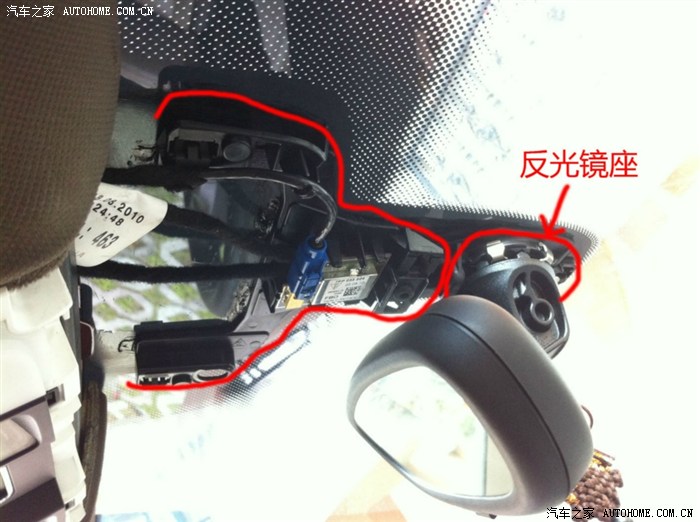

注意！接行车记录仪的电源线之前，要把电源线先从反光镜的后座那里缝隙里(本帖第二张图片有示电源线的位置)穿到顶灯的位置，如果电线太软，可以用铁丝或者铜丝之类的做引导...

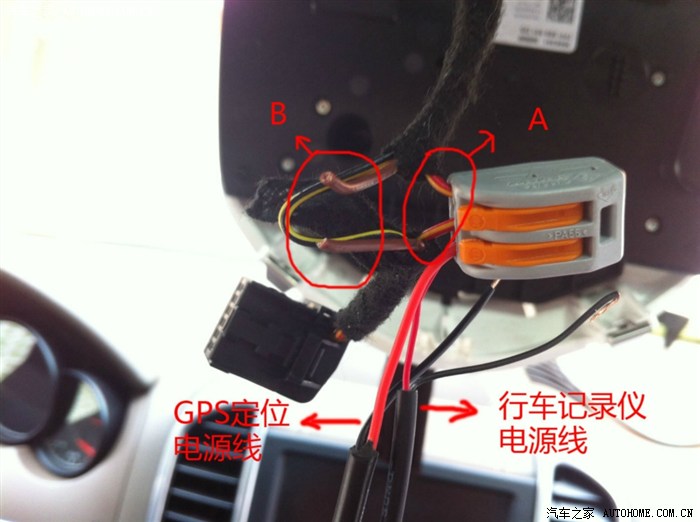

注意！A处红色导线为正极，B处棕色导线为负极，现在是带电操作（12V，对人体没影响），不能同时剪开正负极电源线并剥开，否则极容易将这2极碰在一起短路引起保险烧毁。

正确的做法是先接完正极，在剪开负极，接线

下图所示行车记录仪电源线比GPS的电源线要细一些...

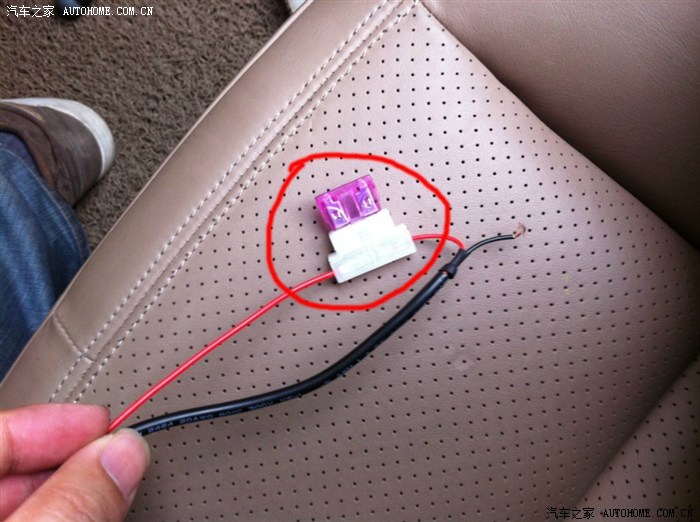

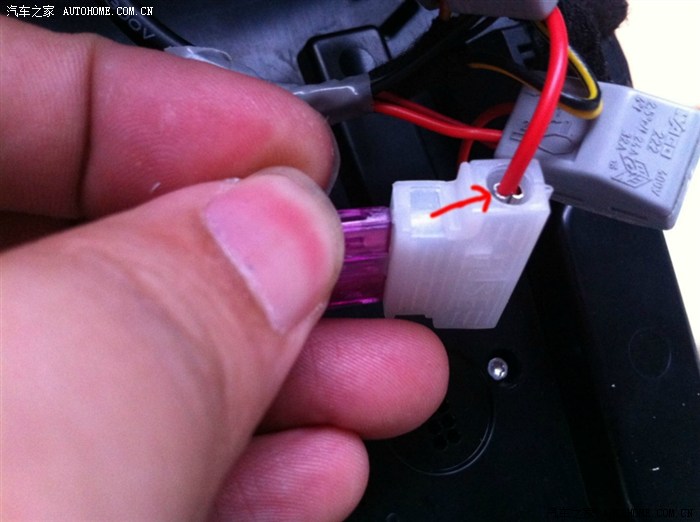

另外，为了保险起见，把随GPS上的这个保险也利用起来，用一个接线器串联在正极电源和行车记录器、GPS追踪器的正极电源之间，一面万一这2个设备产生短路，最多把这个保险先少了，至少不会烧车上的保险，这样不会影响到顶灯的使用。

这是接好的样子。

以上接线的原理很简单，就是将顶灯的电源引出来，通过接线器，再加一个保险，给行车记录仪和GPS供电。

保险的进出线2端还是有点铜可以看到，考虑到车身金属部位有可能接负极，容易与正极相碰短路，所以还是得用电胶布做好绝缘。

缠成这个样子还不放心，因为顶部还有一点金属不够安全

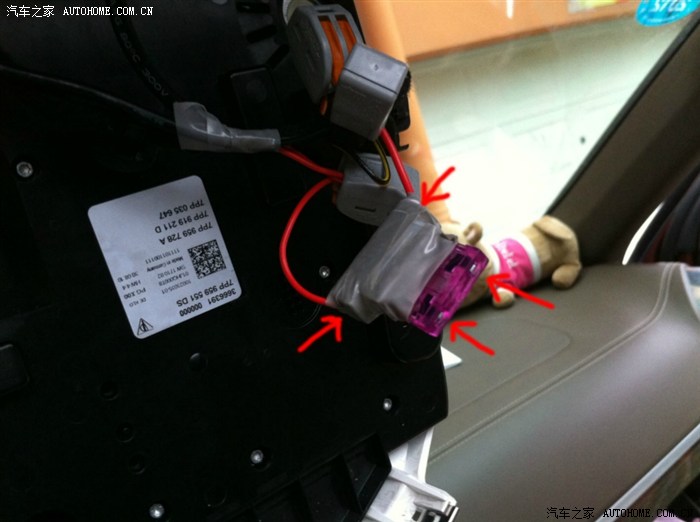

缠成这个样子才放心，另外，红色圈圈部位，线头剪开的地方，也用电胶布缠绕下，以免乱糟糟的....图中圈圈的右边灰色的即为电胶布...

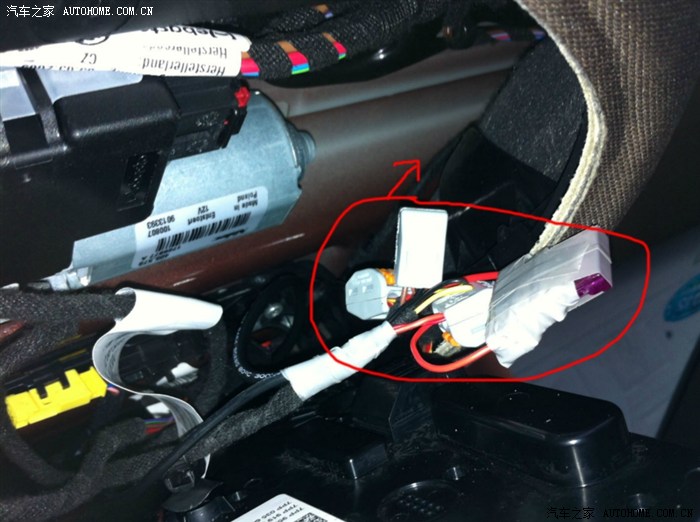

顶灯装回原位之后，顶部空间不大，这么多接线端子等恐怕装不下，幸好右边（箭头所指处）有空位置，这些接线头都可以放到这里。

，

然后将GPS追踪器与电源线连上，箭头所指这里有个可插拔的接头

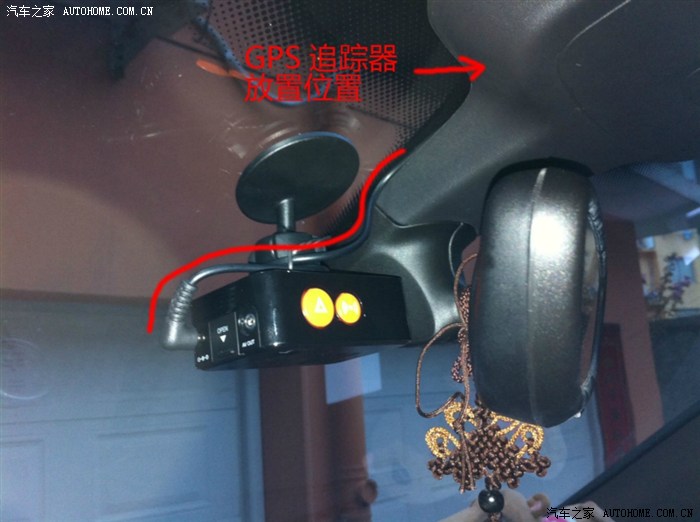

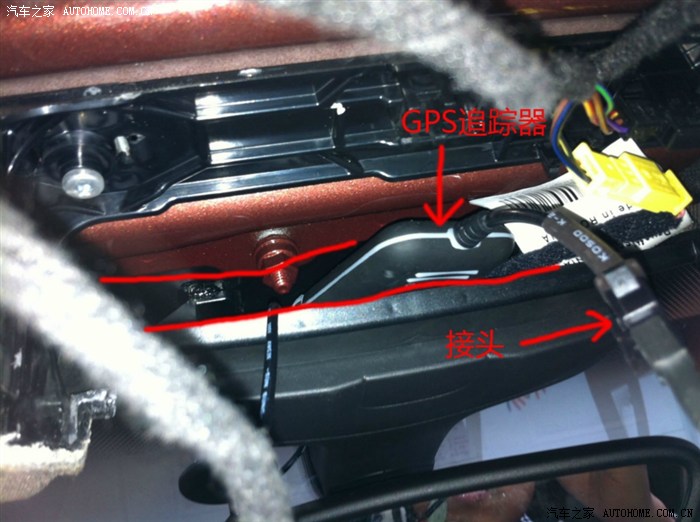

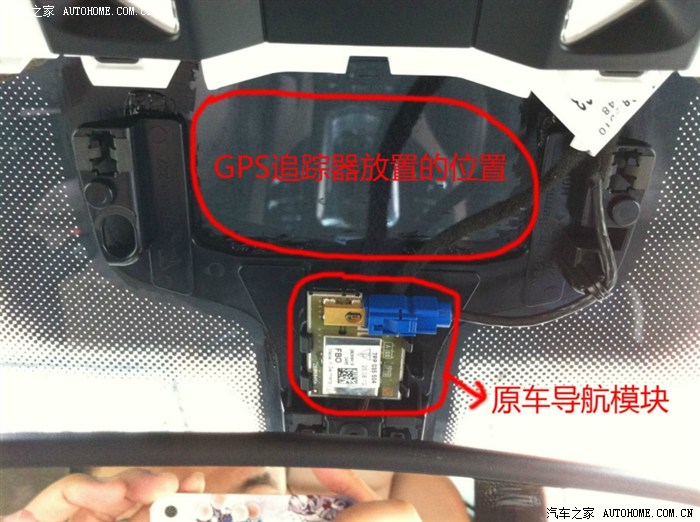

GPS追踪器从图示中红色线条中这个缝隙塞进去，就到第一张图所示的位置了，注意，这个必须装这里，因为需要接收GPS信号，如果GPS模块被金属挡住了，就不能够接受GPS信号了，而这个位置的上方恰恰是玻璃，原车的GPS导航模块也是装在这个下面。

另外，得放里面一点，反正不要被车顶金属部位挡住即可。

基本安装完毕，只需将顶灯合上，装回边框，然后再反光镜的后面（驾驶员这边）沾上行车记录仪的座子。

注意！

1、装行车记录仪的时候，务必装在驾驶员侧，因为电源线也在这一侧，万一有特殊情况，可以直接拔掉电源线。

2、几个操作按钮和SD卡插槽也都在左侧，有需要的时候，方便驾驶员操作

3、装底座的3M胶非常牢固，所以务必先选好位置，再粘，否则位置不对了，根本就无法取下，

4、行车记录仪务必与反光镜保持一点距离，以方便反光镜调整，我粘的太近了，现在位置有点不够了，很纠结，又很难拆下来。

5、记录仪的广角角度很大，且摄像头也很方便调整，所以只要位置留足了，很容易调整。

红色下面的这根电线为记录仪的电源线

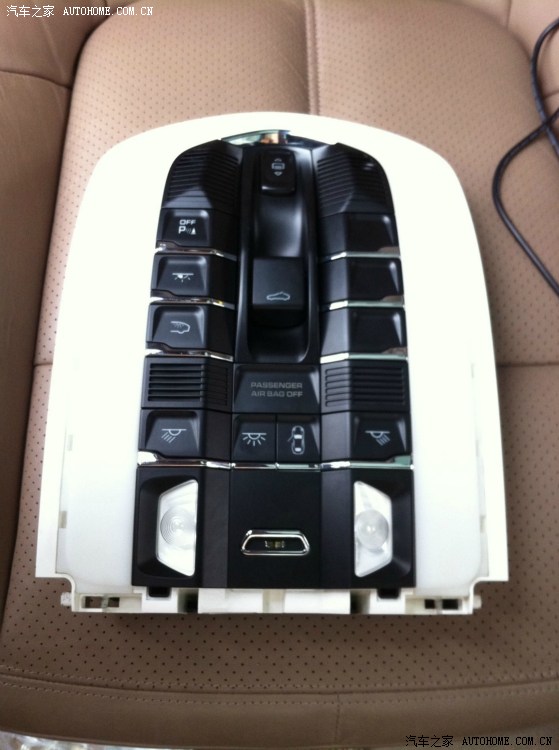

这是拆下来的顶灯，如果车库有内门的车主们，就有福了....可以将车顶的三个空余按键改装成遥控车门的按键。我的车库是独立的车库，就是说，车子进去之后，必须人从车库门出去，在外面关闭车库，没有第二个门，所以改装意义不大。

反面，（上次在4S拍的，这次忘了拍了）

拆开梅花6角螺丝，去掉上面的黑色盖子之后

注意！

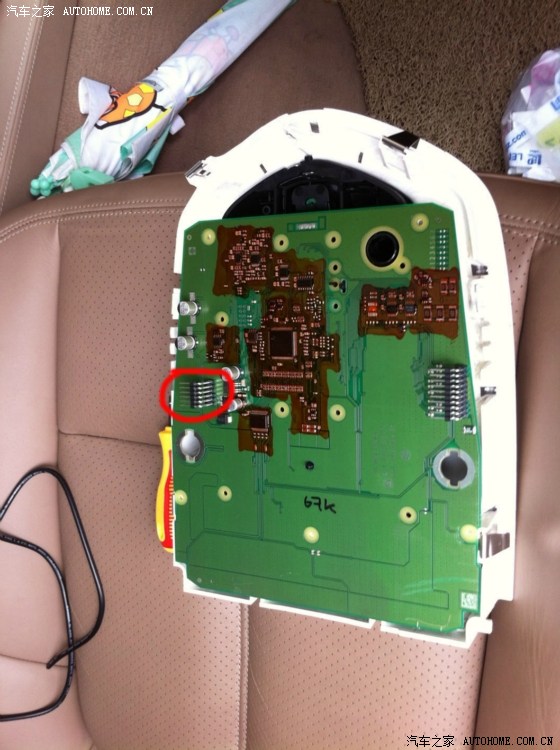

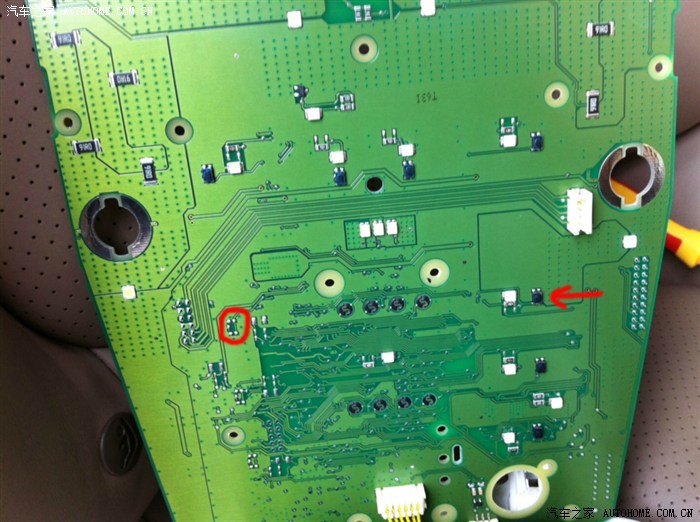

红色圈圈的这排插针，就是刚刚电源线进来的这排插针，电源正负极分别位于上面中间2针（好象是这样），具体可以再用外用表量一下

上面提到，未过保的车主，可以用电烙铁从线路板上的电源正负极上焊2根导线出来，然后引到外面给GPS和记录仪供电（如果不会操作，一般家电维修的只要把要求和他说明，都能搞定，小菜一碟）

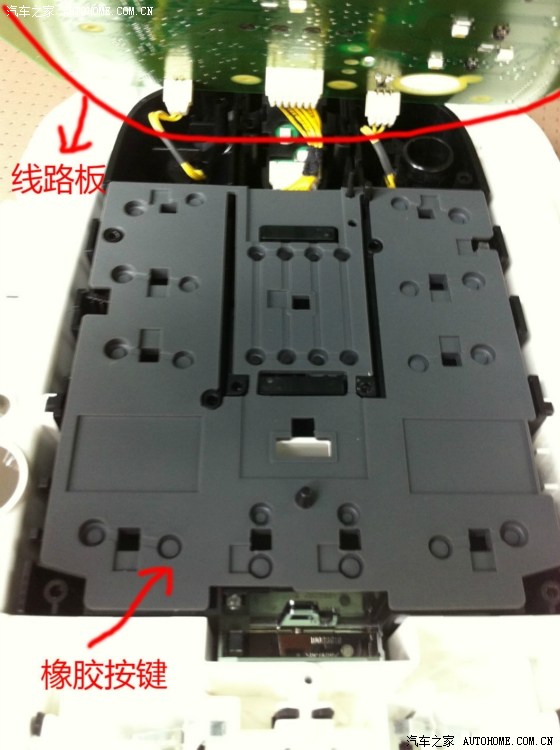

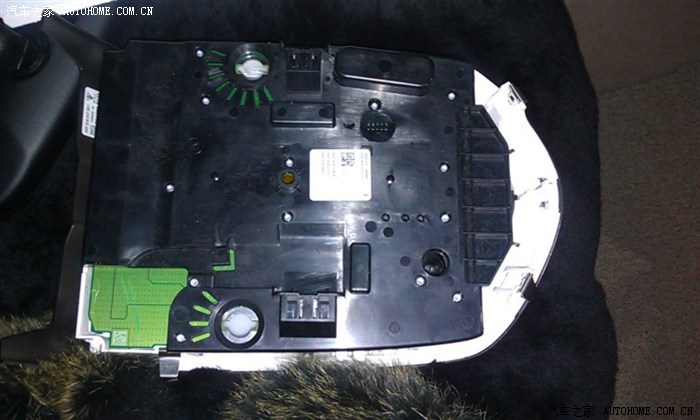

掀起线路板之后

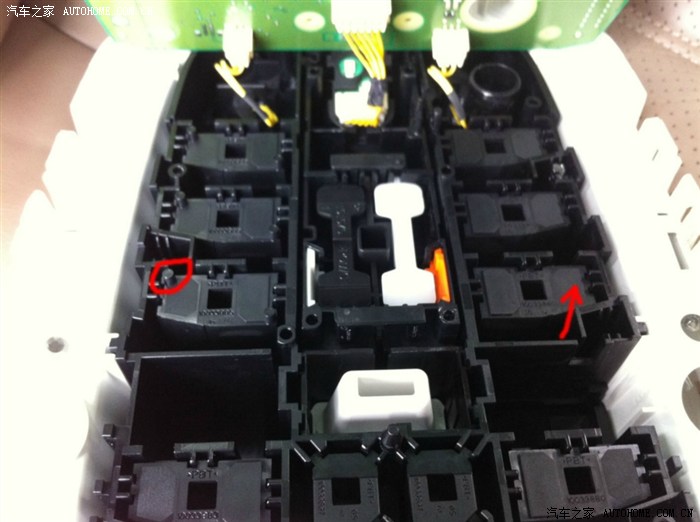

取下橡胶垫后，图中圆圈所示有一个塑料柱子，左边的三个按键都有，而右边的箭头所示的方向没有，这就是我们顶灯那三个按键不能按下的原因，如果要改遥控器，可以直接把这三个塑料子削掉

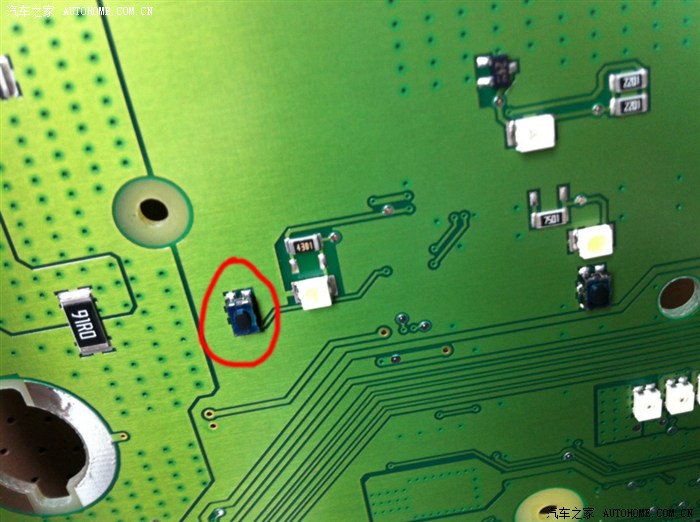

按键对应的箭头所指方向，是个轻触按钮，而右边圆圈这里则空着没有。

轻触按钮细节：圆圈所示

现在很简单，

如果我们想要将自己车库的遥控器功能集成到顶部的这三个空余的键这里，就把家里的车库遥控器拆开，里面也有2-3个键（一般是开门、关门、锁定3个键）

把这三个键的轻触开关的线引出来，在顶灯的线路板这个部位焊上三个轻触开关（或者焊在线路上，注意与底部线路板的绝缘），然后将对应的线和轻触开关连起来，将遥控器放到顶灯上面，就可以用了....

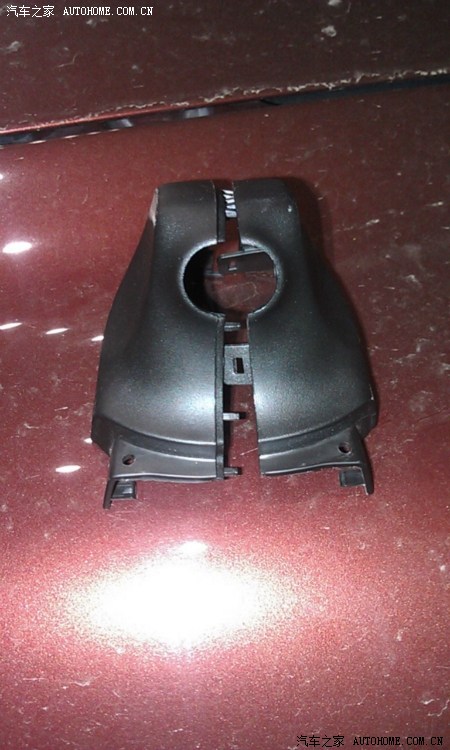

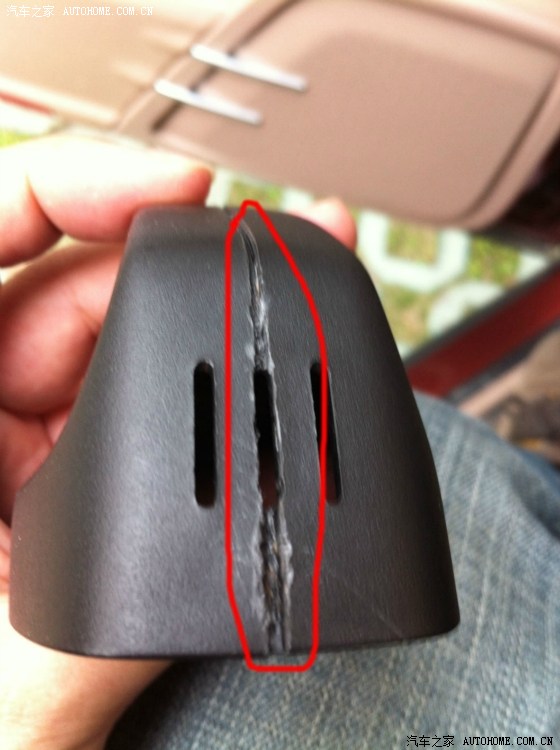

以下这些图片是我拆了反光镜底座之后拍的，方便大家更能够理解，有空了再做解释，各位改装不必拆这些的，也不太好拆，

再来一些记录仪的图片及GPS追踪器的图片

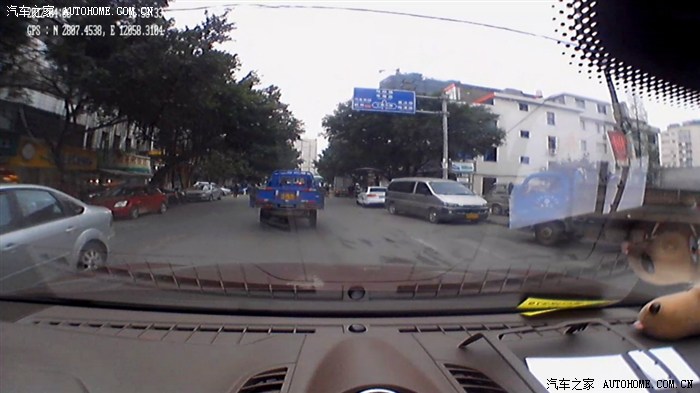

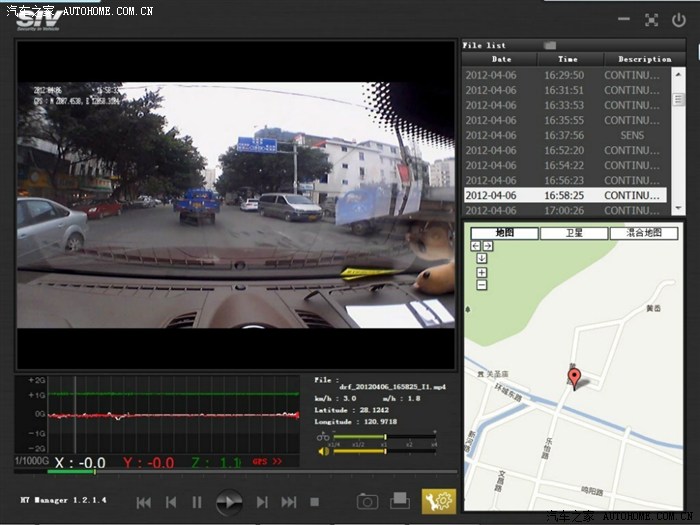

有GPS轨迹指示，有点偏差，没有GPS追踪器这么精准

实际抓图的清晰度，貌似看不清前车的拍照，720P的高清又能如何...靠....

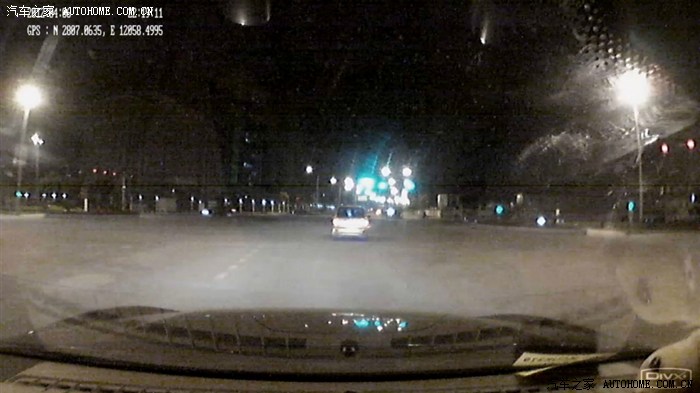

夜间有路灯的情况下

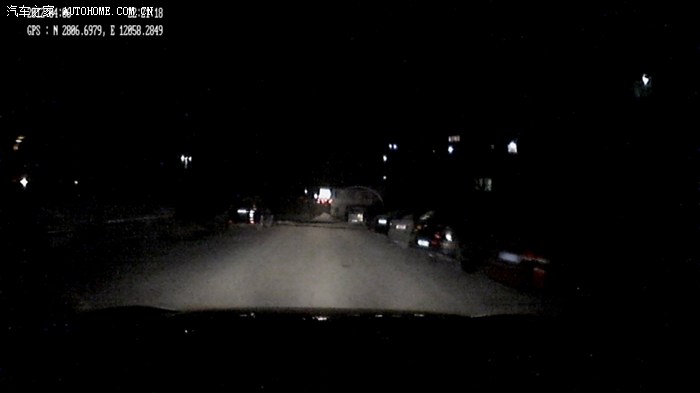

夜间没有路灯的情况下

GPS追踪仪很好用，可以查到车子现在的位置，以及之前的行驶路线

里面有一张中国移动开通了GPRS的手机卡，将GPS的坐标通过手机卡发送到网站，然后我们在网站上根据厂家提供的IEMI号和密码就可以查询自己的车子的方位了

手机卡一年的资费大约是100多元，没有了还要去冲的....

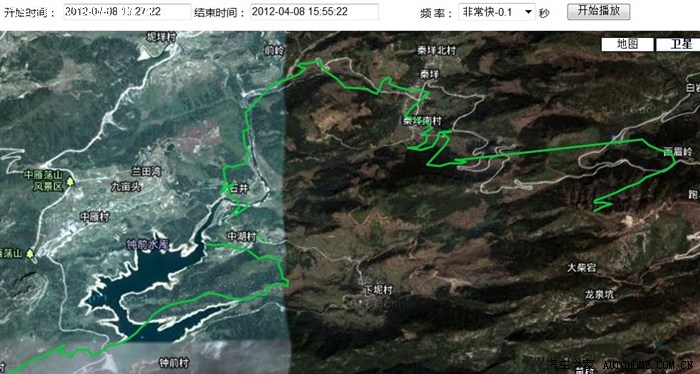

这是今天下午我们去后山上转了一圈的轨迹.....
