【骨灰】教程：自己动手换氙气灯——授人鱼不如授人以渔！
【本文仅供研究参考，需自行辨识并承担操作风险。】
【特别提醒：电路改造有风险，自己动手需谨慎！】
★若对其他内容感兴趣，请乘坐太空电梯：
http://club.autohome.com.cn/bbs/thread-c-3405-56399926-1.html
【特别提醒：电路改造有风险，自己动手需谨慎！】
★若对其他内容感兴趣，请乘坐太空电梯：
http://club.autohome.com.cn/bbs/thread-c-3405-56399926-1.html
经常有车友吐槽艾5原车灯泡太暗，夜间行车危机四伏！有的车友是被远光狗折磨得死去活来，痛不欲生。
好多车友纷纷表示要更换氙气大灯，一来可以增加夜间行车安全性，二来也可以对付那些不知道开近光的远光狗。
授人鱼不如授人以渔——本教程适用人群：小学或以上水平艾5车友。
注意：远光狗不得入内！
★请遵纪守法！做一个良好市民：
改氙气灯后严禁违规使用大灯远光！！！
改氙气灯后严禁违规使用大灯远光！！！
改氙气灯后严禁违规使用大灯远光！！！
★所需工具：
1：单身狗的话请带上你的老婆（双手）
2：10MM套筒（扳手的话操作稍微麻烦点，但也能用）
3：大剪刀
★所需败入配件：
4300K氙气灯泡 + 安定器（*无需解码之类的）——数量：一对。
注意：
关于色温：*6000K太白，雨雾天穿透力稍弱，建议选择4300K的，若所在地区经常雨雾，可选择3000K。
好多车友纷纷表示要更换氙气大灯，一来可以增加夜间行车安全性，二来也可以对付那些不知道开近光的远光狗。
授人鱼不如授人以渔——本教程适用人群：小学或以上水平艾5车友。
注意：远光狗不得入内！
★请遵纪守法！做一个良好市民：
改氙气灯后严禁违规使用大灯远光！！！
改氙气灯后严禁违规使用大灯远光！！！
改氙气灯后严禁违规使用大灯远光！！！
★所需工具：
1：单身狗的话请带上你的老婆（双手）
2：10MM套筒（扳手的话操作稍微麻烦点，但也能用）
3：大剪刀
★所需败入配件：
4300K氙气灯泡 + 安定器（*无需解码之类的）——数量：一对。
注意：
关于色温：*6000K太白，雨雾天穿透力稍弱，建议选择4300K的，若所在地区经常雨雾，可选择3000K。
★此处广告位：
本人已推荐多套，请卖家主动与我取得联系！！！
本人已推荐多套，请卖家主动与我取得联系！！！
=========下面进入正题==========
一、【科普】
1：灯泡及安装灯座：
艾5适用灯泡型号：H7
这里先介绍一下，灯泡和灯座是有位置关系的，装偏则会导致光线发散，不聚光：
一、【科普】
1：灯泡及安装灯座：
艾5适用灯泡型号：H7
这里先介绍一下，灯泡和灯座是有位置关系的，装偏则会导致光线发散，不聚光：

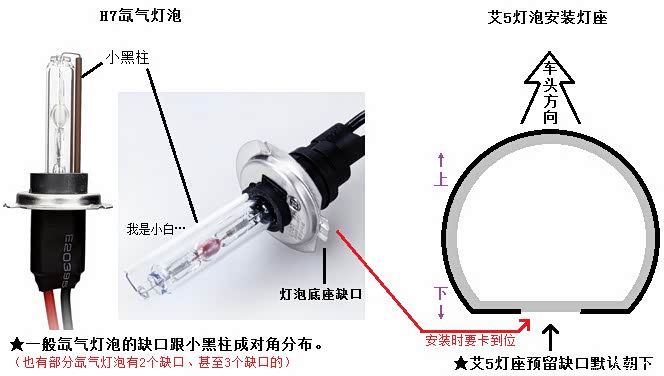

1：H7氙气灯泡参考
2：艾5安装灯座示意
2：艾5安装灯座示意

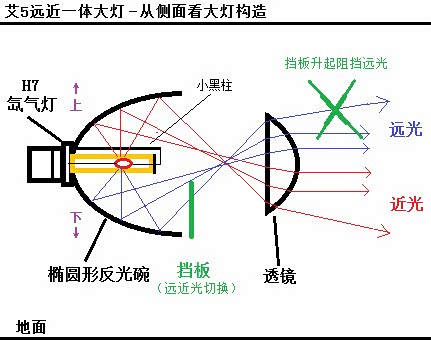

2：艾5的远近一体大灯的内部原理
因为一般的H7氙气灯泡小黑柱和缺口成对角分布，而艾5的灯座缺口是朝下的。
所以当不做任何改动，氙气灯正确装上去后：缺口向下，小黑柱向上。
经过反光碗反光后，在经过透镜，灯泡向上发出的光线会被反射到下面（近光），以此类推……
所以当不做任何改动，氙气灯正确装上去后：缺口向下，小黑柱向上。
经过反光碗反光后，在经过透镜，灯泡向上发出的光线会被反射到下面（近光），以此类推……
★提示：艾5远近一体大灯远近光都是一个灯泡发出的。远近光切换靠的是大灯内部的一个挡片。
所以：如果白天不喜欢乱闪别人，那么购买氙气灯的时候无需太过纠结氙气灯的启动速度。
因为一般大灯也就晚上用用，启动也就刚开始那么几秒；只要大灯打开，闪远光切换的只是内部的一个挡片，灯泡始终是点亮状态。启动速度快慢无影响。
下面我们来到车头，看看安装完氙气灯泡后的情况：

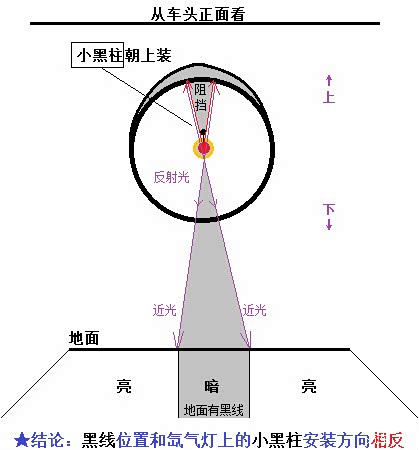

黑柱在上面，灯泡向上发出的光线被小黑柱遮挡了一部分，经过反射后变成近光照射到地面，由于细细的小黑柱离光源比较近，所以遮挡的部分照射到地面后经过扩散，会在地面上留下粗粗的黑影~
★这也是为什么很多车友按照正常步骤安装完成后地面有两道黑影的原因。
★这也是为什么很多车友按照正常步骤安装完成后地面有两道黑影的原因。
知道了原理，就好办了。为了不使地面产生黑影，我们只需要将灯泡转一个角度，让小黑柱不会阻挡地面光线即可。
二、【灯泡改造】
*仔细观察灯泡底座，可以发现有3个突起，互成120度分布。为了减少底座凸起对灯泡旋转角度的影响，此处建议灯泡以1旋转120度改造为参考！（*不推荐在原缺口对面180度的地方剪缺口。）
二、【灯泡改造】
*仔细观察灯泡底座，可以发现有3个突起，互成120度分布。为了减少底座凸起对灯泡旋转角度的影响，此处建议灯泡以1旋转120度改造为参考！（*不推荐在原缺口对面180度的地方剪缺口。）

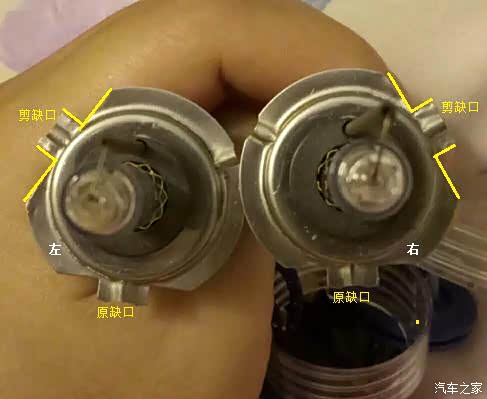

看图：下面的缺口是原先自带的，只需将左右灯泡互成120度角的那个突起处剪一个同样的缺口，装的时候，将这个新剪的缺口朝下装。
★短边不太好剪，先剪长边，然后短边可以用老虎钳来回折叠几下就断了。怕麻烦的直接一剪刀剪平即可！
★短边不太好剪，先剪长边，然后短边可以用老虎钳来回折叠几下就断了。怕麻烦的直接一剪刀剪平即可！

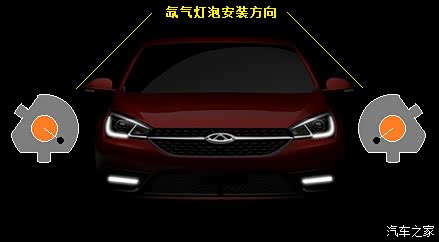

★按照如上方法改造后，装上车后的灯泡方位应该如下（因为下图是从车头看，所以上图左边的灯泡应该在驾驶员前面，也就是下图的右边）：
看图更直观，省的大家想象力发挥失常
这样在灯光正常照射范围内就不会产生黑影了（而如果旋转180度的话，小黑柱在最下面，理论上会减弱远光在2个“波峰”处的光线）
这样在灯光正常照射范围内就不会产生黑影了（而如果旋转180度的话，小黑柱在最下面，理论上会减弱远光在2个“波峰”处的光线）
三、【拆！装！】
对于左边的大灯（电瓶旁边）：把电器盒的盖子拿掉，用手把大灯后面的防尘罩扒开，就可以拆卸里面的灯泡了。

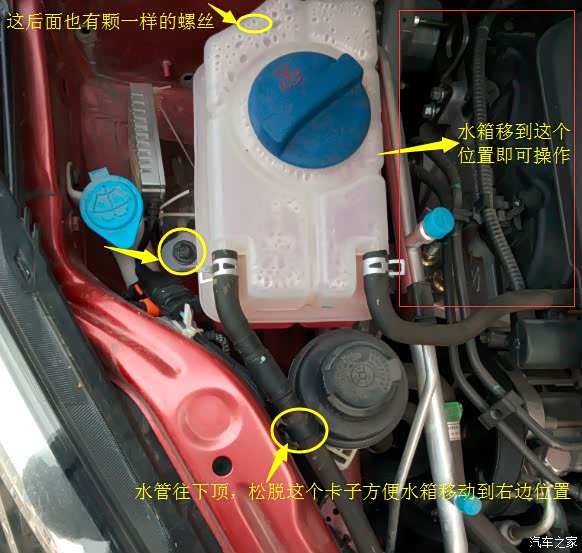

对于右边的大灯（水箱旁边）：需要用10MM套筒拧开水箱两边的螺丝，把水箱稍微挪一下，放到旁边，不影响操作即可。
对于左边的大灯（电瓶旁边）：把电器盒的盖子拿掉，用手把大灯后面的防尘罩扒开，就可以拆卸里面的灯泡了。
对于右边的大灯（水箱旁边）：需要用10MM套筒拧开水箱两边的螺丝，把水箱稍微挪一下，放到旁边，不影响操作即可。
右边大灯需要拆水箱。
*安定器的安装位置也可以参考此图，我是直接竖着放，用勒死狗绑在水箱下的铁片支架旁，很牢固。
*安定器的安装位置也可以参考此图，我是直接竖着放，用勒死狗绑在水箱下的铁片支架旁，很牢固。

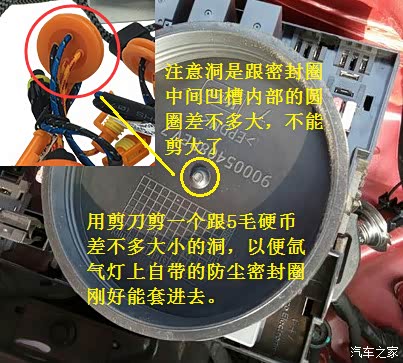

拆防尘罩，剪洞。
防尘罩直接从大灯菊花后面扒下来即可。
防尘罩直接从大灯菊花后面扒下来即可。
挖洞大小把握好，没把握的可先挖小洞，看看能否装进去，不行再慢慢扩大。
拆灯泡，先看看大灯内部，做到心中有数

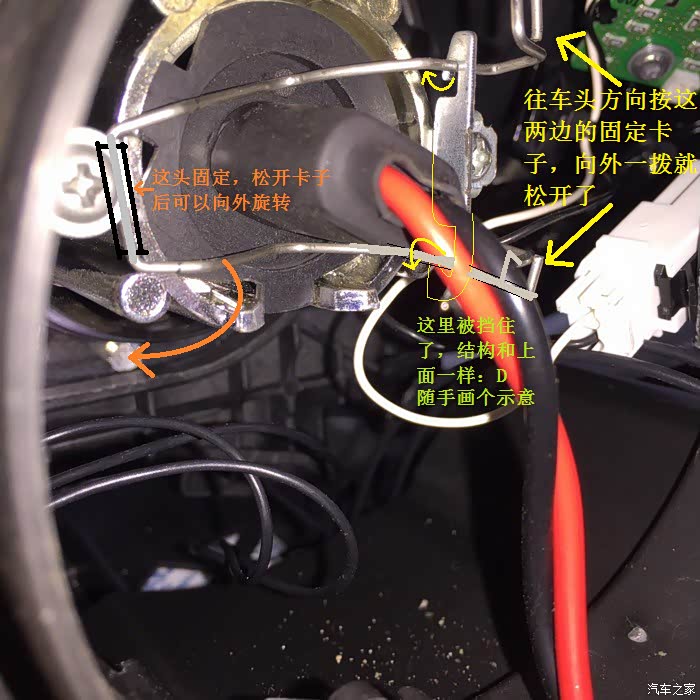

看图拆卸：直接往内按金属扣，脱离卡扣即可。
装的时候相反……这个自己尝试吧，不难。
（这是已经装好氙气灯的一个示例，原灯泡后面有个接线柱，可参考下面一副图）
装的时候相反……这个自己尝试吧，不难。
（这是已经装好氙气灯的一个示例，原灯泡后面有个接线柱，可参考下面一副图

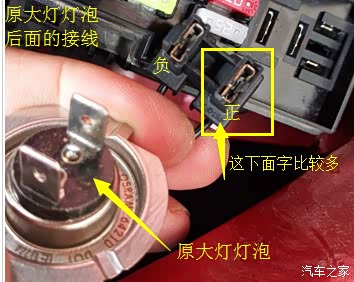

）下图是原灯泡菊花和后面的接线柱：
接线柱：字多的那一头是正极。
★关于接线：氙气灯套装中，有3对防插错的接口，直接对插即可（放心，都是傻瓜接口，想接错都难！）。
其中：安定器上那个最大的母插口，上面有正负标记，与之对接的是和灯泡连在一起的大公插头，插头末端引出了两根线，线末端有2个金属插片。
★和原车线路对接的仅仅是：将这两个插片分别接到原大灯接口的正负极即可。
其中：安定器上那个最大的母插口，上面有正负标记，与之对接的是和灯泡连在一起的大公插头，插头末端引出了两根线，线末端有2个金属插片。
★和原车线路对接的仅仅是：将这两个插片分别接到原大灯接口的正负极即可。

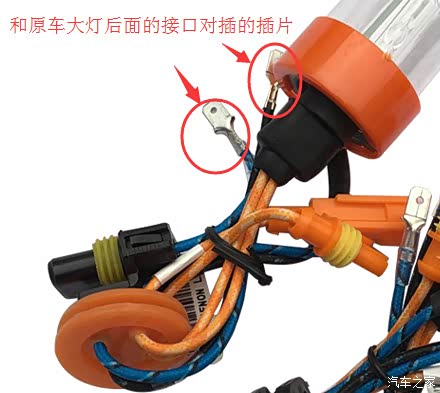

氙气灯上和原车接口对插的金属插片

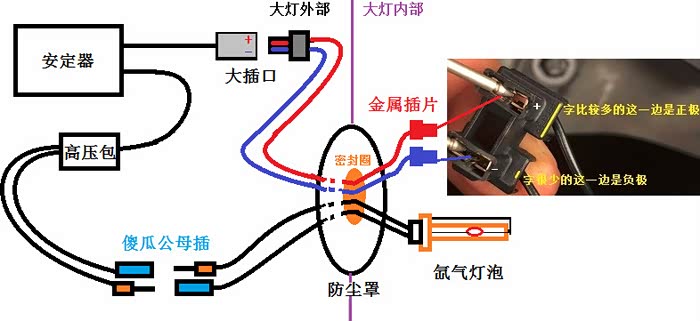

下面是完整接线图：
完整安装图，供小白参考。
四、【光线调整】
★由于国家对于近光切线有要求，所以尽量去4S或者正规地点进行大灯光线调整，请勿自行调整大灯光线。

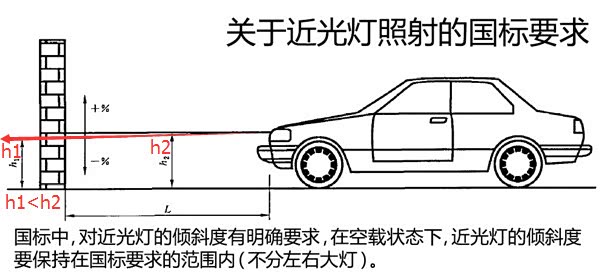

先来看看国家龟腚：
★由于国家对于近光切线有要求，所以尽量去4S或者正规地点进行大灯光线调整，请勿自行调整大灯光线。
先来看看国家龟腚：
提示：只要灯泡位置安装正确，基本上无需调整。
如果大灯位置处有过碰撞，或者由于大灯自身原因造成聚焦不对，可以通过大灯上的调节螺丝进行调节。

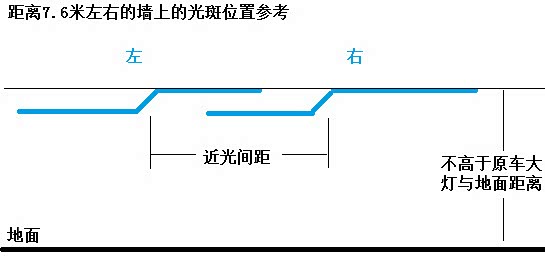

找一块平整的地面，面对墙壁7.6米进行校准
找一块平整的地面，面对墙壁7.6米进行校准
调整前，请将车内大灯高度调节旋钮置于【0】位.
*注意近光切线不可高于原车大灯灯泡安装高度，避免对对向来车造成干扰。
*注意近光切线不可高于原车大灯灯泡安装高度，避免对对向来车造成干扰。
【调节螺丝介绍】
1：【右灯】调节螺丝位置介绍
1：【右灯】调节螺丝位置介绍

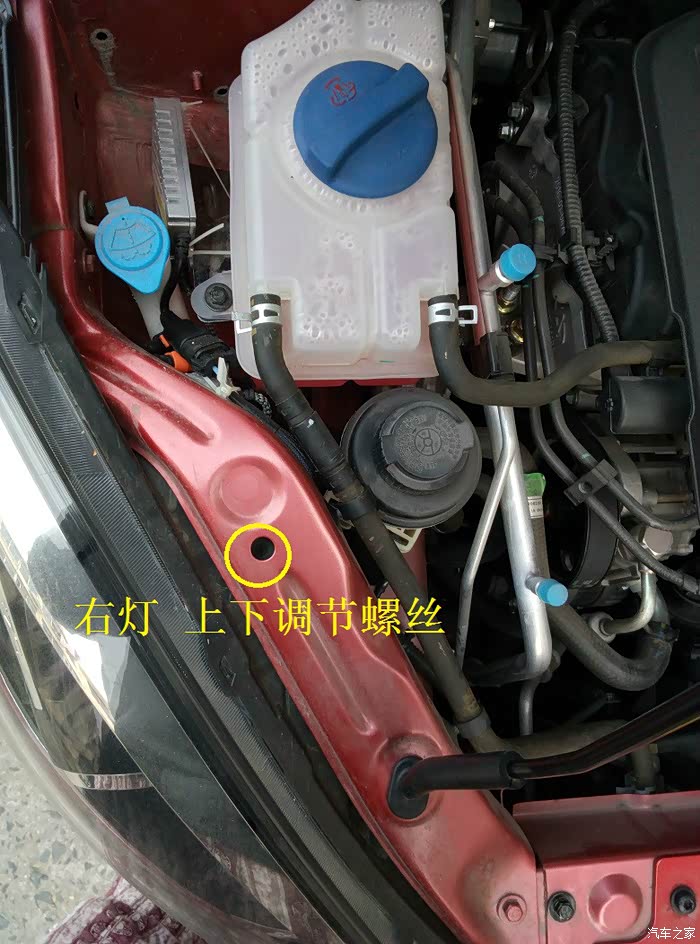

右灯，上下调节螺丝

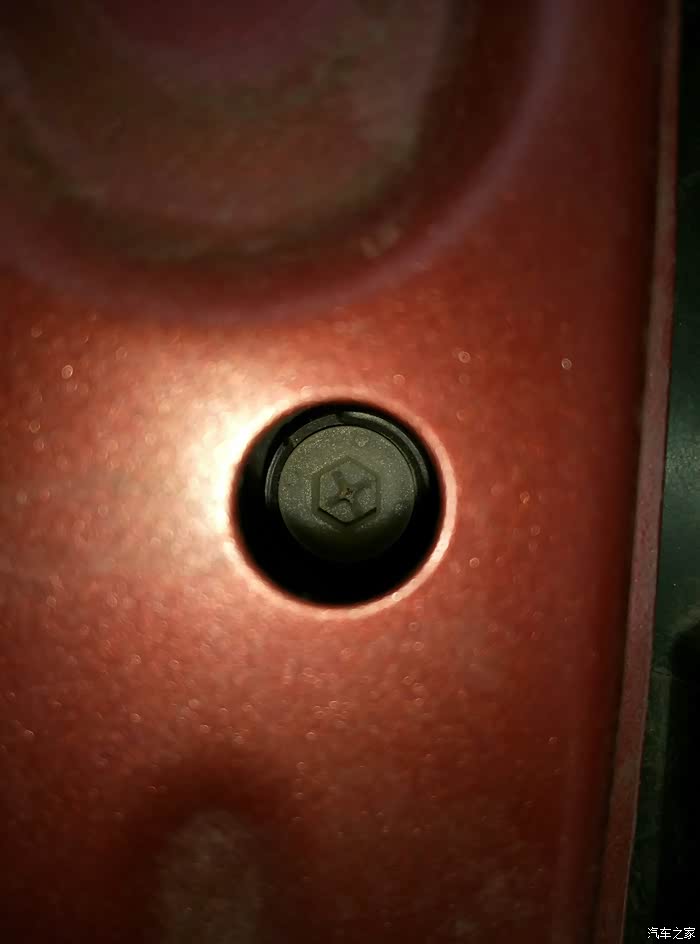

右灯，上下调节螺丝内部特写

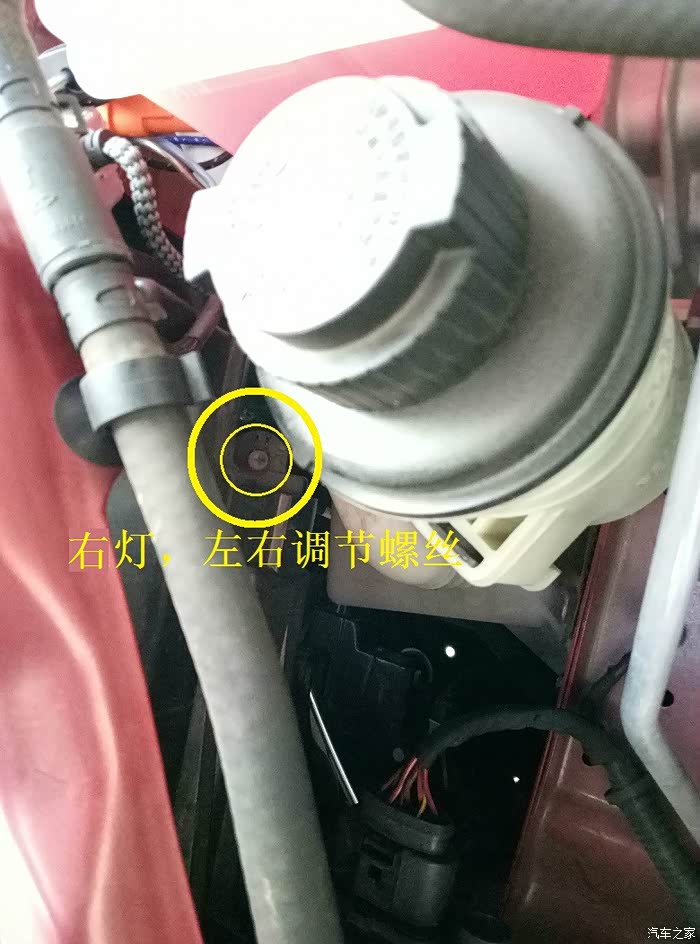

右灯，左右调节螺丝
2：【左灯】调节螺丝位置介绍

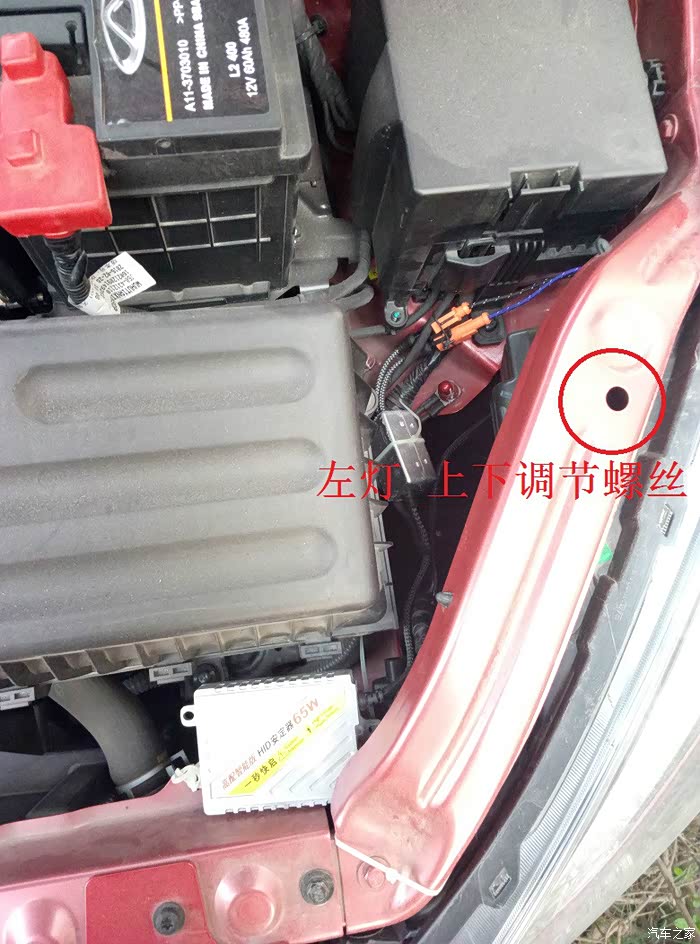

左灯，上下调节螺丝
*左边的安定器安装位置也可参考此图，直接平放在空滤前面的杠上（杠上有个孔刚好和安定器的孔吻合勒死狗伺候，右边直接勒死狗绑在杠上）。
*左边的安定器安装位置也可参考此图，直接平放在空滤前面的杠上（杠上有个孔刚好和安定器的孔吻合勒死狗伺候，右边直接勒死狗绑在杠上）。

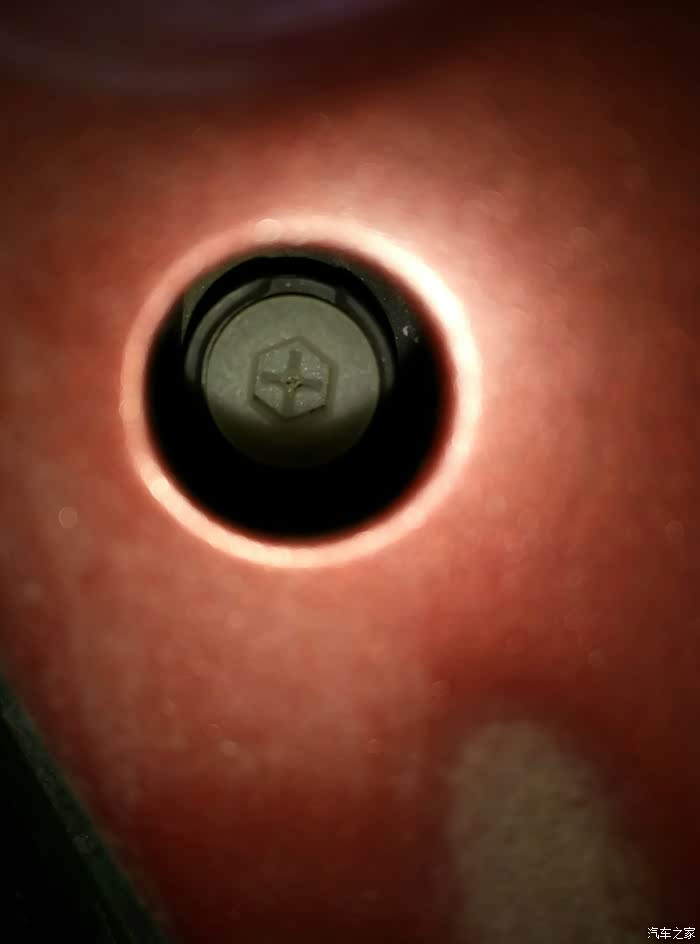

左灯，上下调节螺丝特写

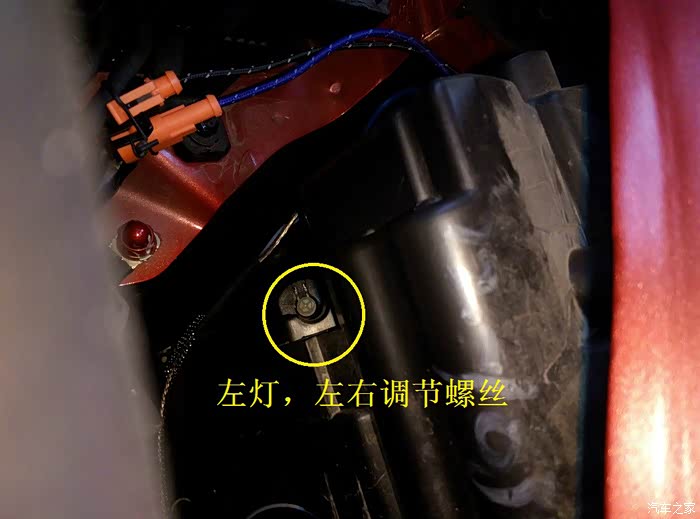

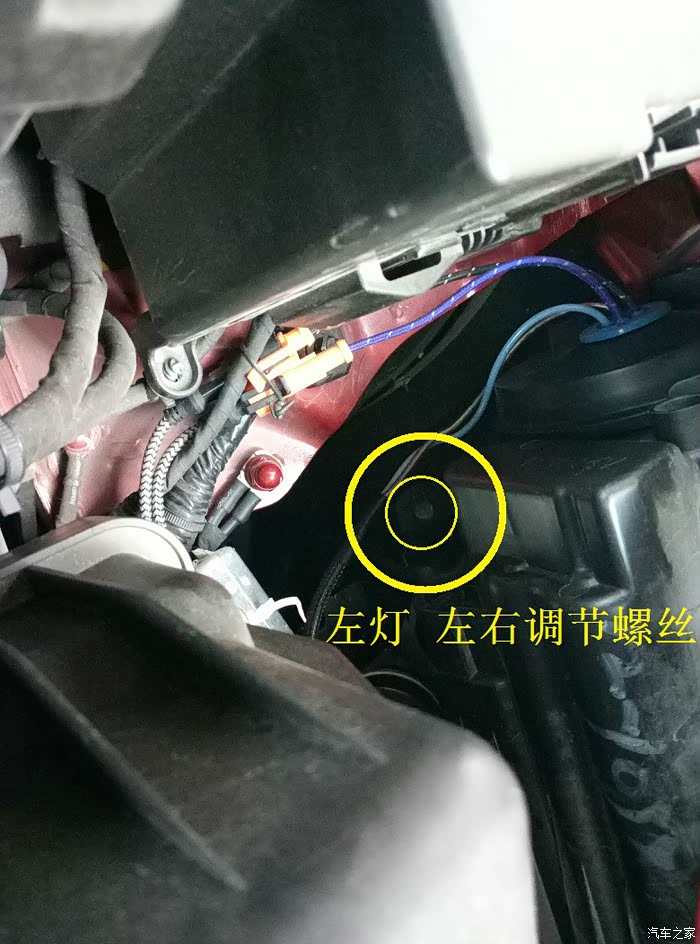

左灯，左右调节螺丝
左灯，左右调节螺丝特写

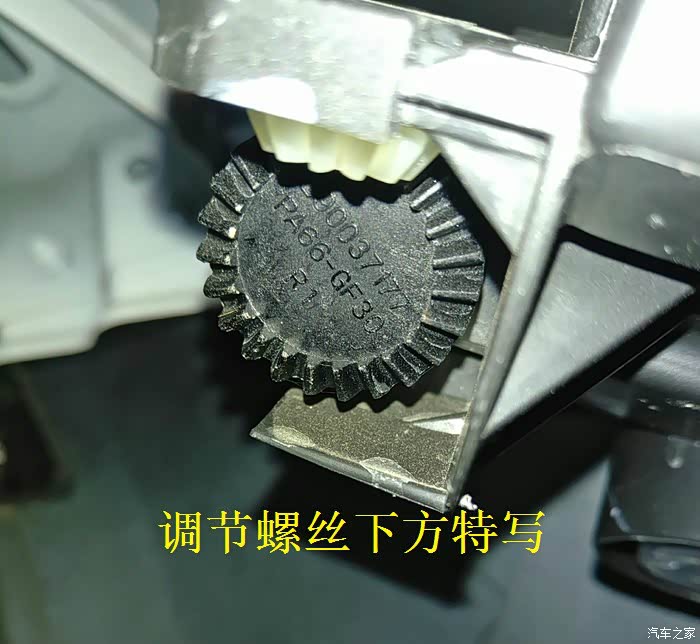

3：调节螺丝下方的传动部件特写：
调节螺丝下方传动部件，仅供参考~
五：【效果图】
国际惯例……
国际惯例……
近光
远光~
祝各位车友自己动手丰衣足食，少走弯路。
