【平民改装】19速腾1.2T手舒银_副厂改原厂自动大灯教程



  在没提车之前我就在某宝买副厂体式自动大灯,使用半年以来效果行,于是直想更换原厂的,在自己改旗舰大灯之后,这个想法愈加强烈,又因为疫情在家实在憋难受,就手改!!!


副厂的体式自动大灯,咋地!建议还没改的朋友别买!

新买的原厂自动大灯配件套,小黑盒子的

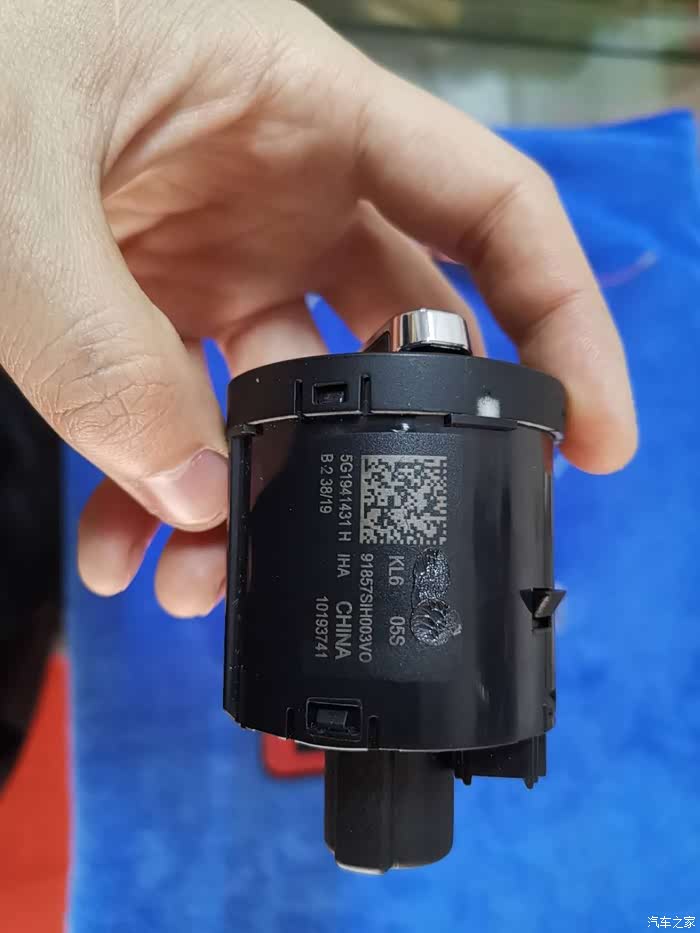

原厂开关的零件号

、切割前挡膜


拔掉后视镜,在黑点方找到合适的位置,挡住视野(在后视镜后方所以挡住驾驶员视野),用美工刀裁掉前挡膜,前挡膜会影响感应(我的3M膜反光厉害)

扣掉前挡膜

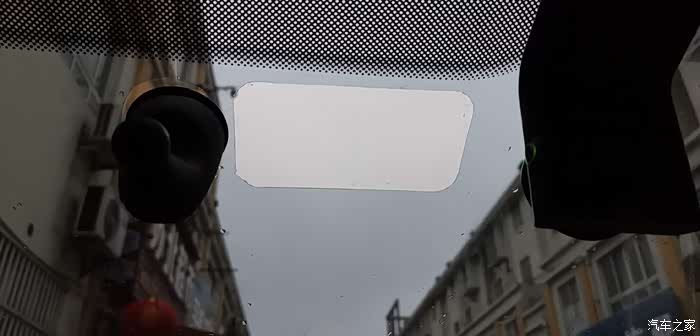

从前面看裁掉的位置,

从驾驶员角度看,看到裁掉的位置,大赞!!

二、接线


撬开侧面挡板

拿掉这个储物盒

找到BCM的C插头位置,拔它,手伸进去拔,个卡扣往拉就可以

C插头

拔出接线槽,好拔掉,后方2个白色卡扣撬开就行

找到16和28号脚位

将单独的根线(蓝色)和雨感(紫色)线用专用胶带绑起,从保险盒左方穿到C插头位置

将(蓝色)插到16号脚位,将(紫色)插到28号脚位,然后复原把C插头插入BCM,BCM接线完成

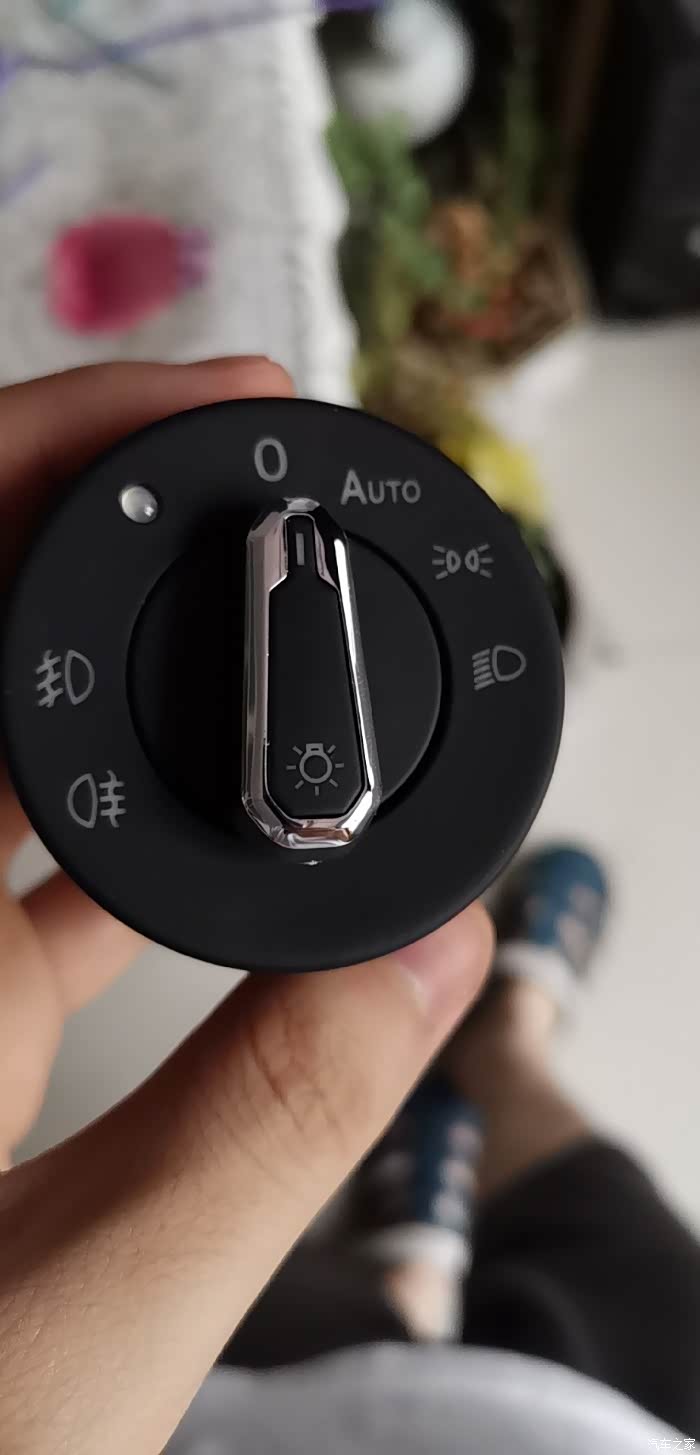

副厂开关,按进去顺时针转就拿出来

拿掉开关后面的卡扣

将(蓝色)线拉过来,(另头刚接在在BCM的C插头16脚位)

将蓝色插入2号脚位

将插头插入新开关

用胶带固定好

红线接常电,找到常电的保险丝,接在保险丝脚上复位

棕色线接地,接在铁架上就行,找这个螺丝位固定

二、走线


拽开这个盖板

扒开A柱,建议带个干净手套

将线塞入A柱中,定要从气囊内侧塞

拉到A柱顶端

从上方走线到后视镜位置

将线塞入

外面大雪,冒大雪装,真的辛苦,插入进感应器,然后开始编码

6154插入,开始编码

ODIS界面

三、测试


设置回家和离家照明

设置10秒这样吧。够用

开启自动雨刮,测试OK

、安装盒子


拿掉铁片和塑料盖板,把内侧盒子粘上去,按紧,定要先擦干玻璃,能有水,可以用吹风机烤

等几分钟之后,确认粘好,盖上外侧盖板,走线位置注意

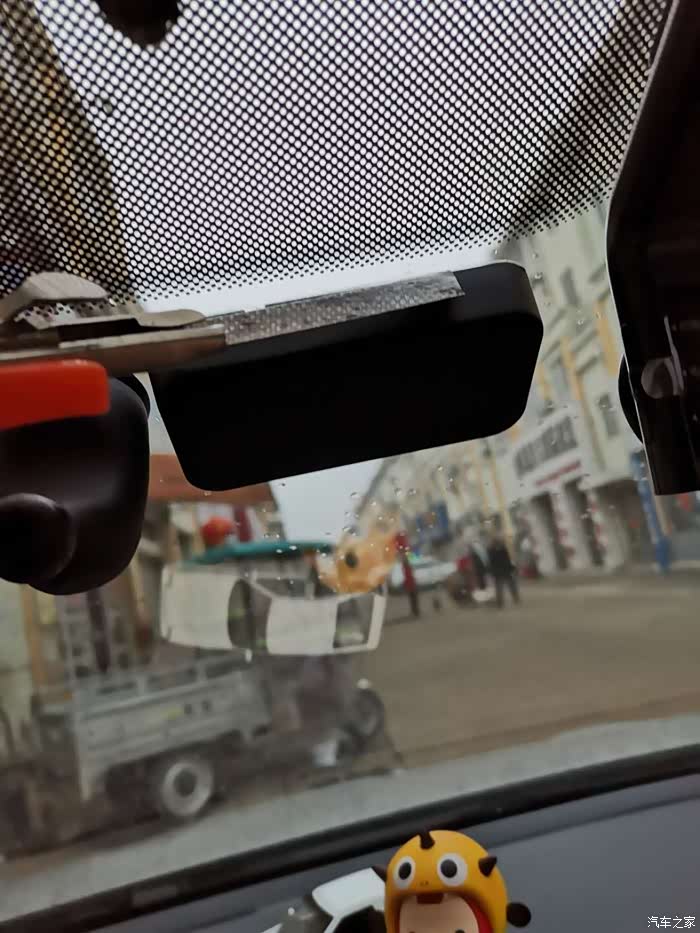

装上后视镜(使劲按就行),观察位置

完美。挡视野

外侧看,灰色胶是真的丑,建议用黑色胶!!把所有拆的复位,线固定好,完工!
