豪华宋Pro加装原厂内室多媒体摄像头
当初试驾时就知道车内的这个多媒体摄像头，买车时告知只有顶配且加选装包的才有。?鉴于15000的差价还是放弃了，最终提了性价比最高的豪华版，后期买配件自己动手安装，本来也比较喜欢折腾改装这些。买了原厂的天窗控制器总成后就开工了，这次布线时直接把行车记录仪的同轴线一起直接布好了。也提前充分的做了下功课。东西没到之前也请教了很多车友以及改装大神问了很多问题。期间也了解了很多东西。也还有很多未解的问题也被一些大神婉拒回答了，也能理解，毕竟我是抱着大家相互交流学习的意愿，而人家是指这个东西赚钱生活的。所以不告诉也无可厚非。自己在慢慢探索吧！在这里还是再次感谢给予技术指导的车友跟大神，谢谢。下面上图

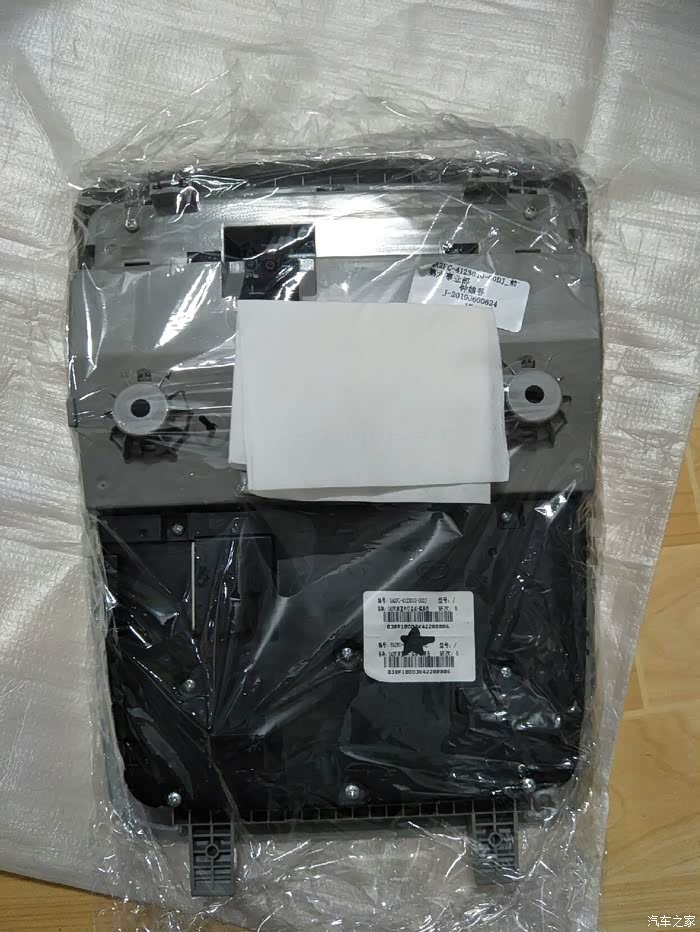

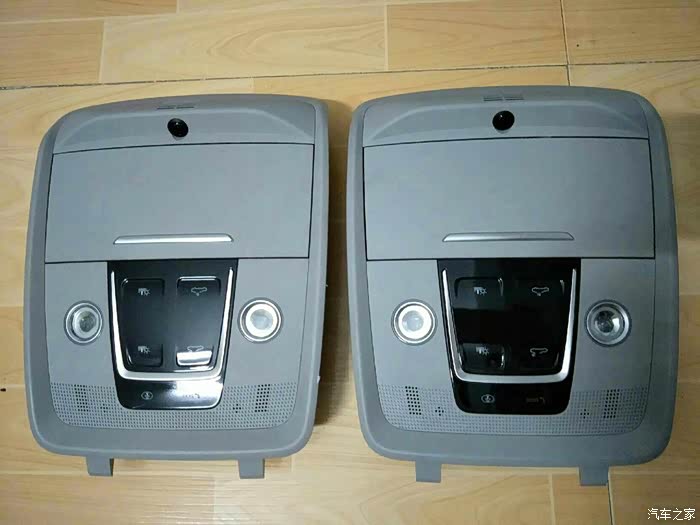

原厂顶配的天窗控制器
车内摄像头组件

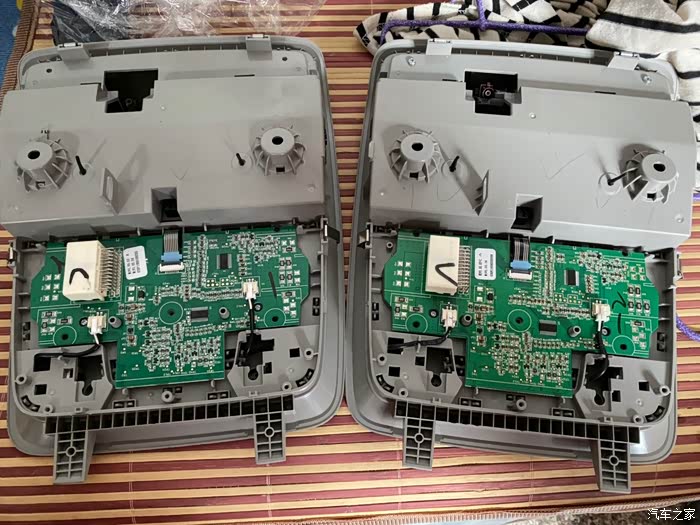

豪华跟尊贵的硬件对比，最直观的差别就是多了两路触摸按键线路，线路板上多了两个按键的背光灯珠及附属线路。其他硬件无差别。

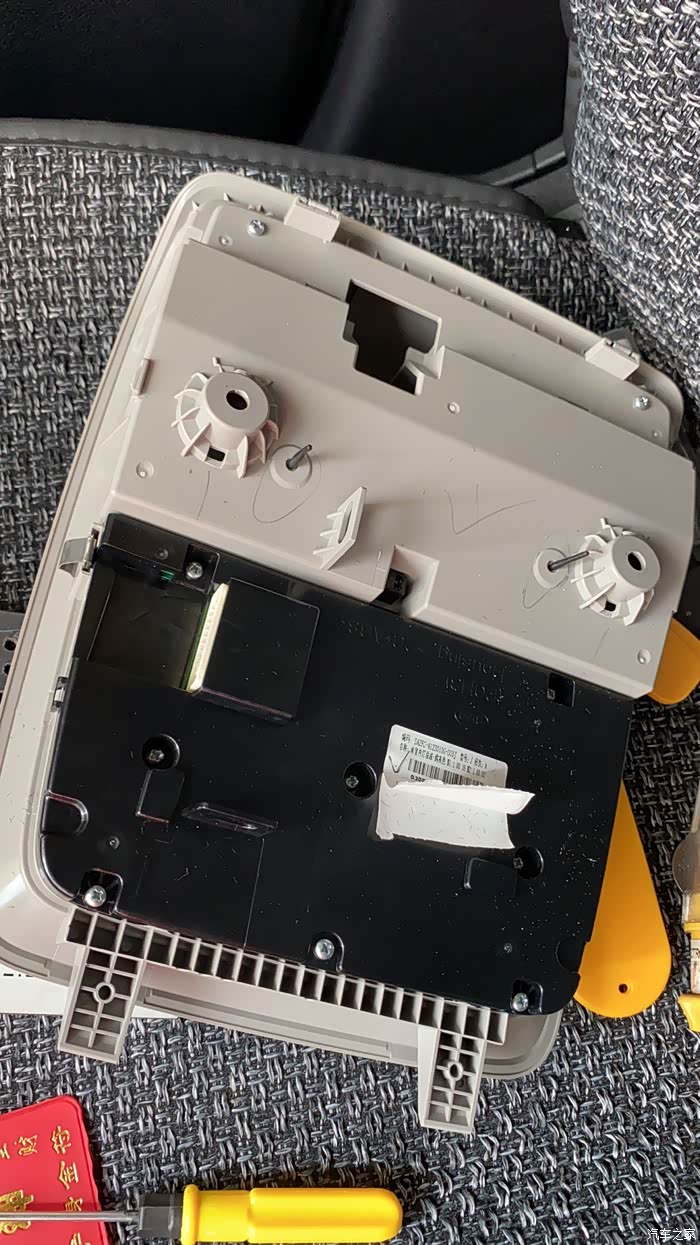

原车的控制器
拆开档位控制台，在后出风口风道下找到全景影像模块。用手就能摸到，无需拆其他地方了。
全景模块

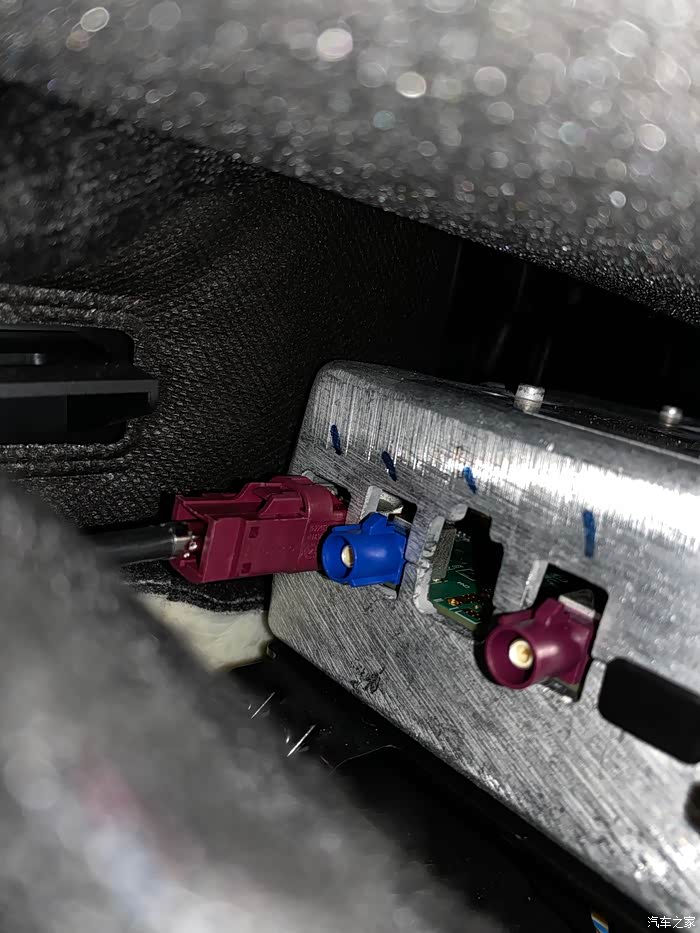

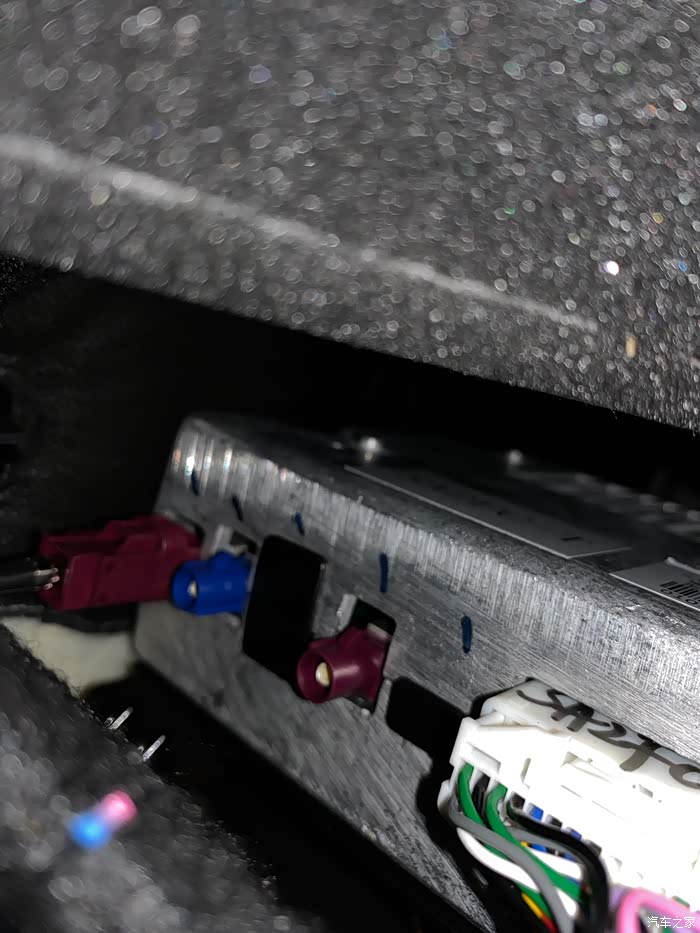

可以看到原厂已经预留了车内摄像头跟行车记录仪的视频接口了，只是记录仪的协议口跟电源口没有预留插口，是塑料盖盖起的，我扣开看了下也没有插座。

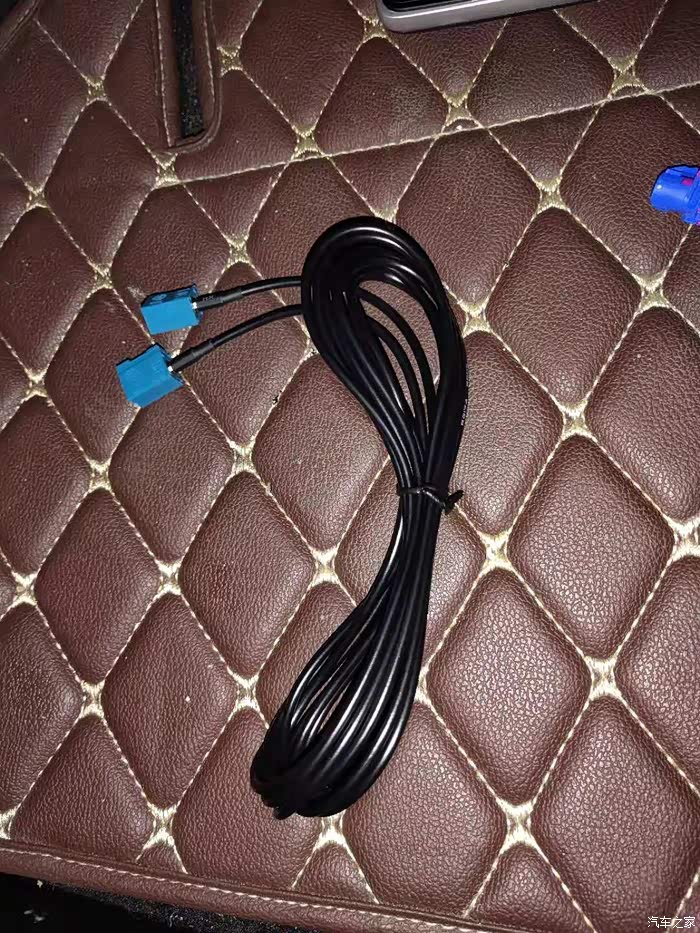

这个连接线以及接口插头也是废了很多功夫才搞定，线材确实不便宜。

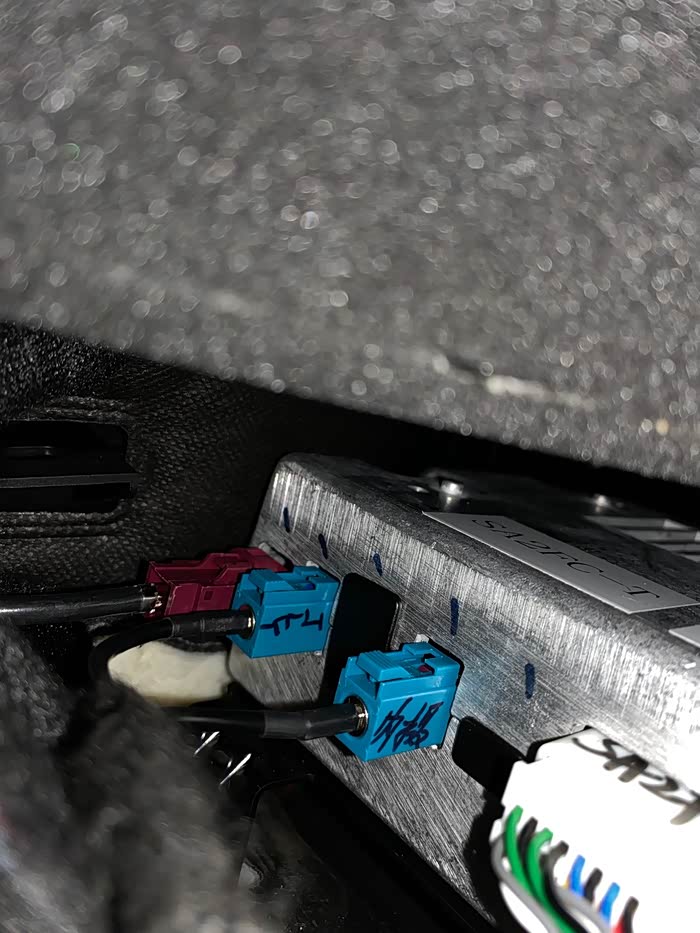

插好插头

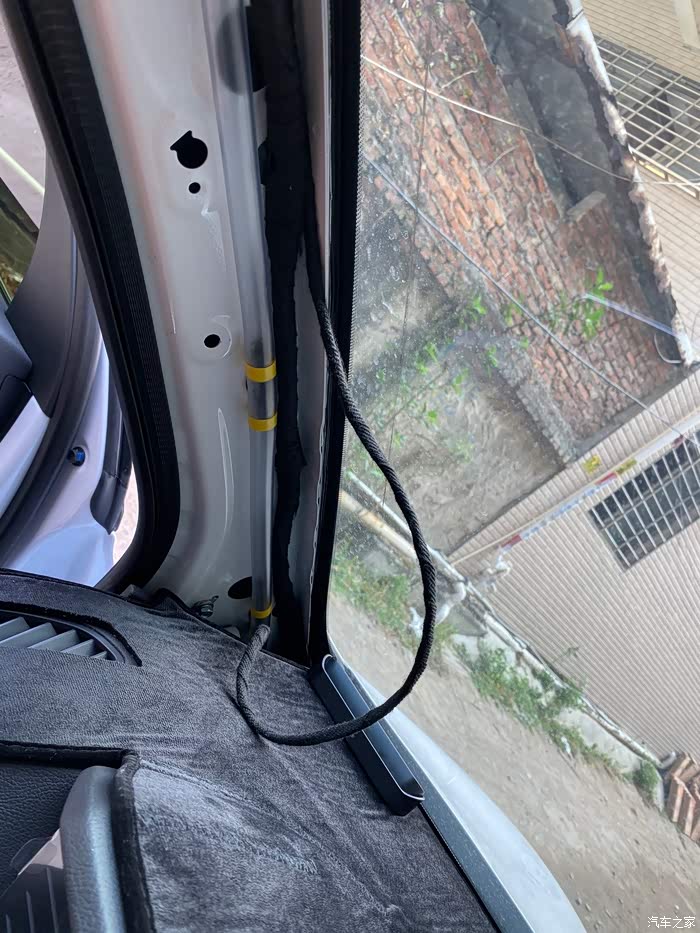

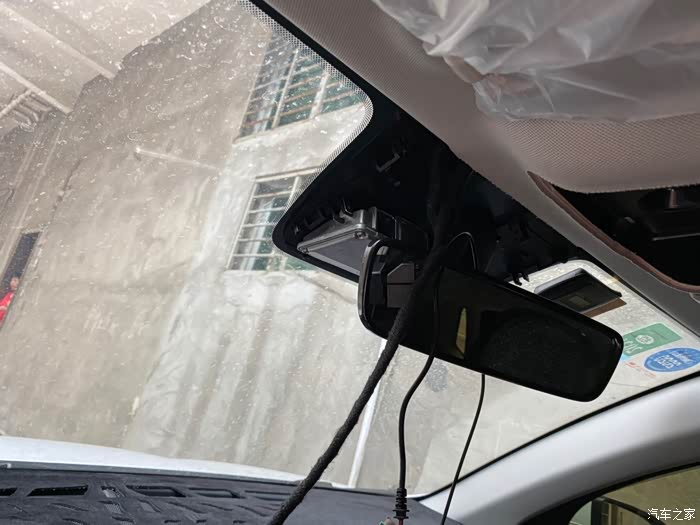

从天窗开始布线，从左侧A柱跟着原厂线束走。

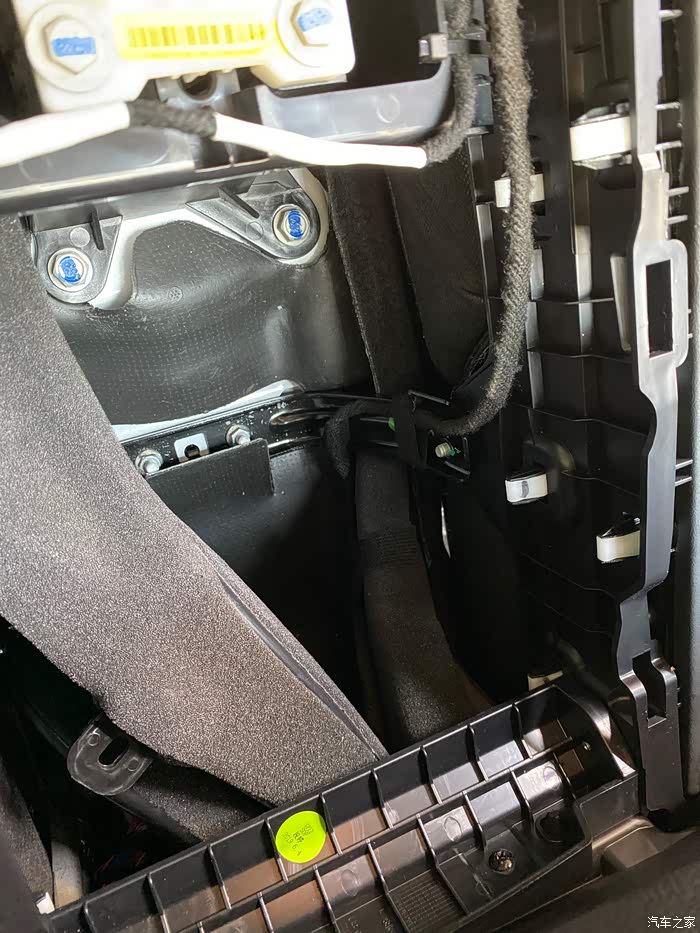

跟着原厂的走

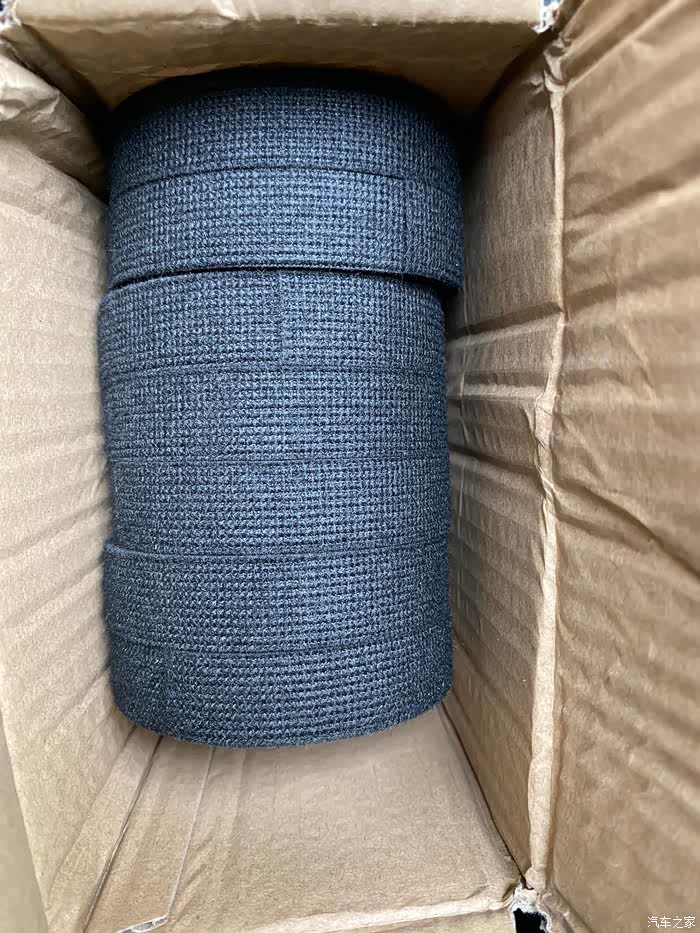

特意买了专门捆扎线束的绒毛静音胶带

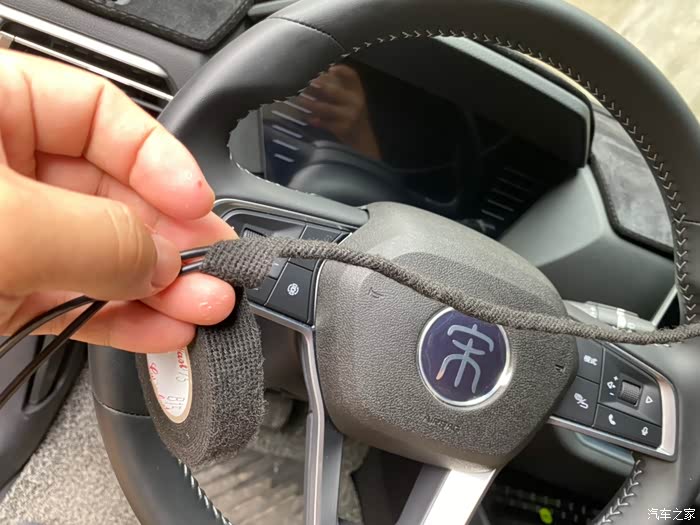

布线之前用绒布胶带把两根线先全部缠好，整齐，安全，防止异响。

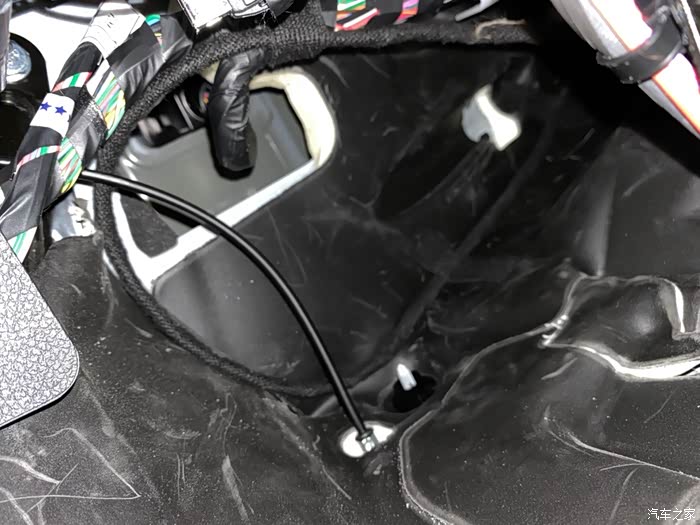

A柱下来到接线盒，然后继续跟着原厂线束从方向盘上方穿过。

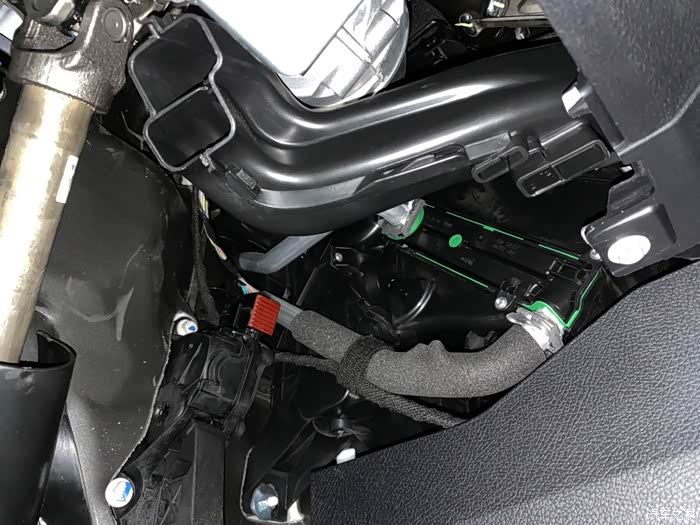

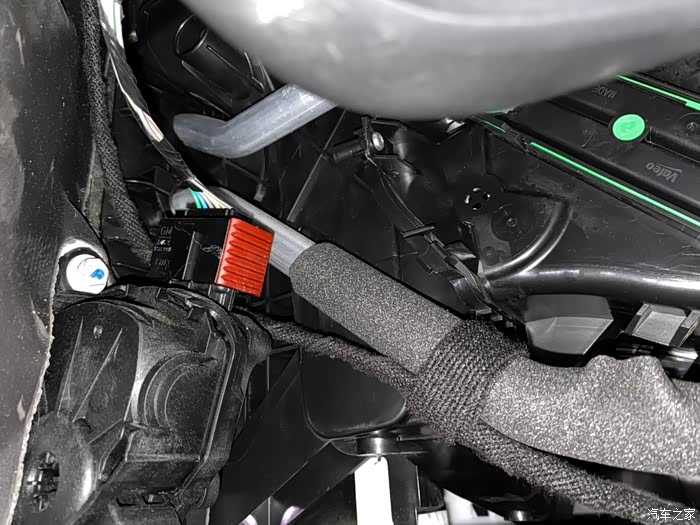

过来到中控台直接从里面就到全景模块了。虽然不容易还是可以完成的，不存在私拉线路，完全跟着原厂线束走，安全，美观。
多用胶布固定好，安全第一。貌似之前有人说这个管子温度有点高，我怎么没感觉到？支持基本上完成了，剩下的就是还原盖板之类的了！

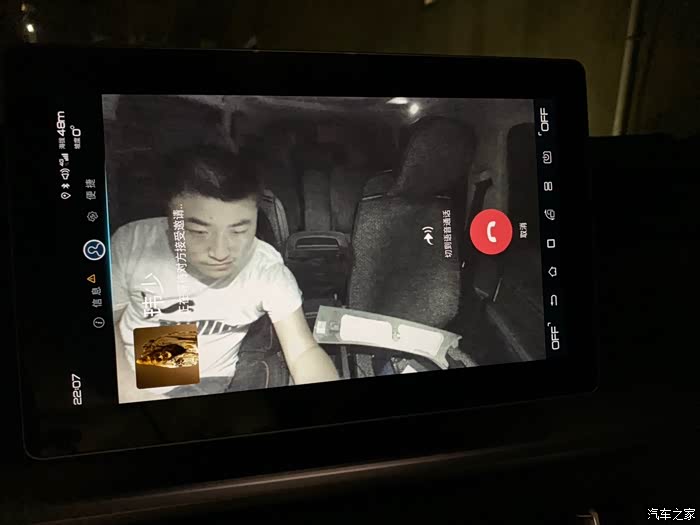

最终成果，以后可以在车里直接视频了，所有需要摄像头的应用都可以用了。设备会自动识别安装的摄像头的。
很抱歉，该主帖尚未满足精华帖15张图片要求，不能予以精华，更多精华标准点击此处查看
修改主帖
内容系网友发布，涉及安全和抄袭问题属于网友个人行为，不代表汽车之家观点，可联系客服删除。
举报
回复
-
-
-
楼主可以啊
-
-
-
Dragonzhao1988 2019/10/14 14:31:11 发表在 15楼
记录仪从车道保持的盒子上接，具体怎么接还在拜师学艺中
你加装车内摄像头，车内摄像头在中控上预留了接口？？只需要模块跟线束？但是因为模块要整体更换天窗的控制模块所以一起更换掉了？？只是少了2跟线？？
