家里面有一帖 胡某人 的行车记录仪隐蔽走线帖子，想法很好，帖子在纳5论坛里面有，是2013年10月份的帖子，本来我还等着他的分享取电图的，结果找来找去也没有，还是自己动手吧。

1、准备工作：行车记录仪，RCA线（也就是AV线），还有保险盒取电借口（这个是带保险丝的），工具：一张费卡，一把钥匙，万用表。

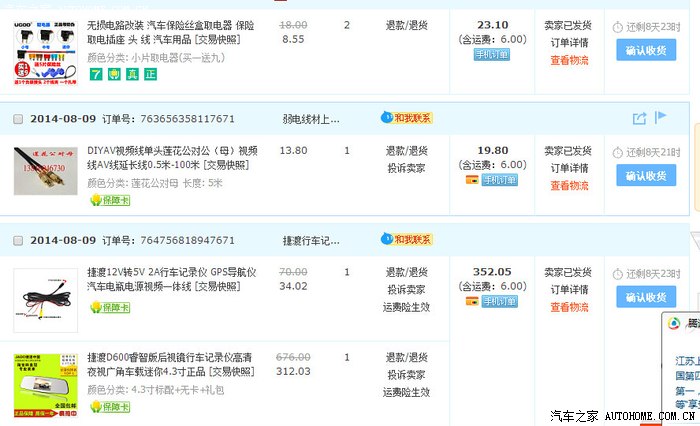

不要问我什么牌子记录仪，自己看图吧，我叫老板送了点扎带。全套原材料一共395。居然不包邮，郁闷啊，话说RCA线多买了一根，还太长，等下我会贴图的。

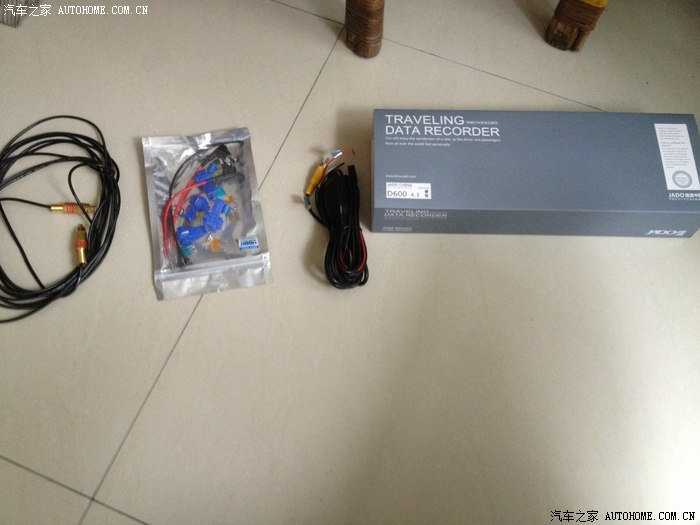

全套材料

从左到右依次：5m长的RCA线， 保险盒取电接口， 行车记录仪降压线（带AV输出的），行车记录仪

这个是反光镜式的行车记录仪，大图，不高清，嘎嘎

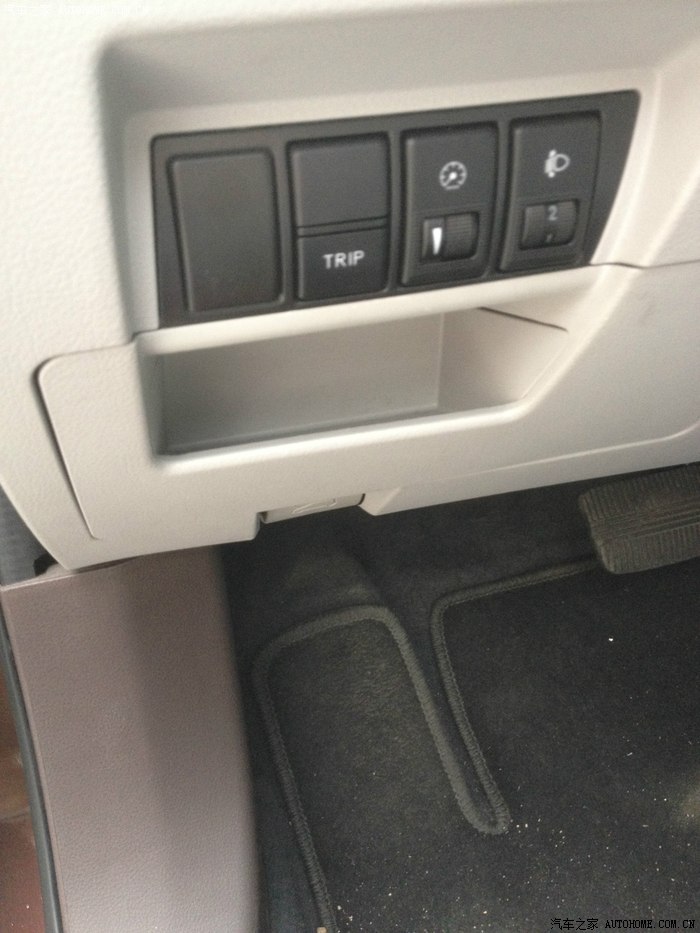

2、开工：打开驾驶位置的保险盒。位置如图，就是那个小抽屉那里，引擎盖开关上面的塑料面板

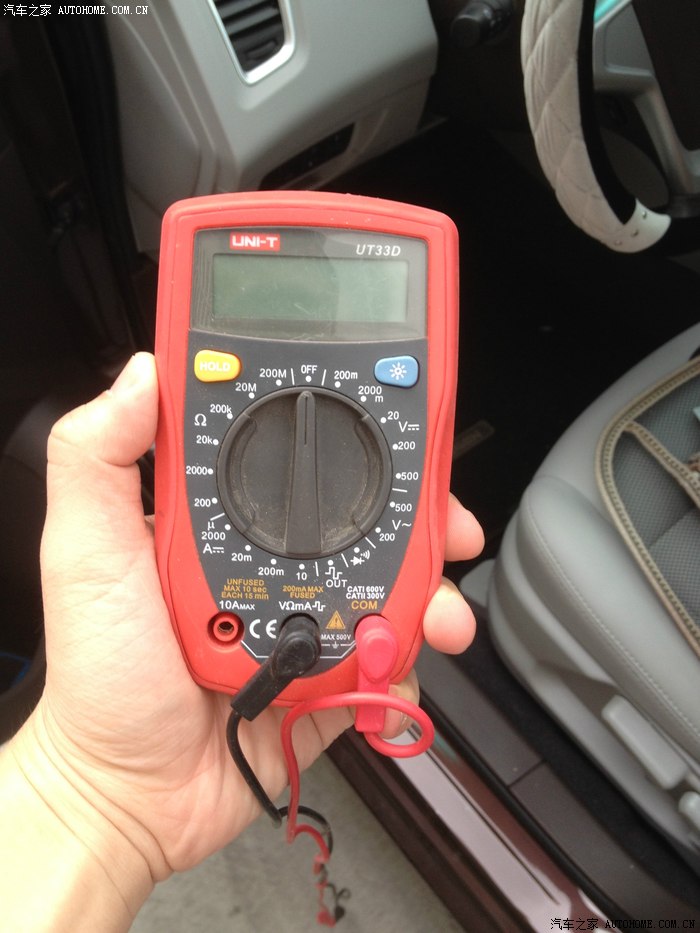

电路操作还用要用这个，万用表登场

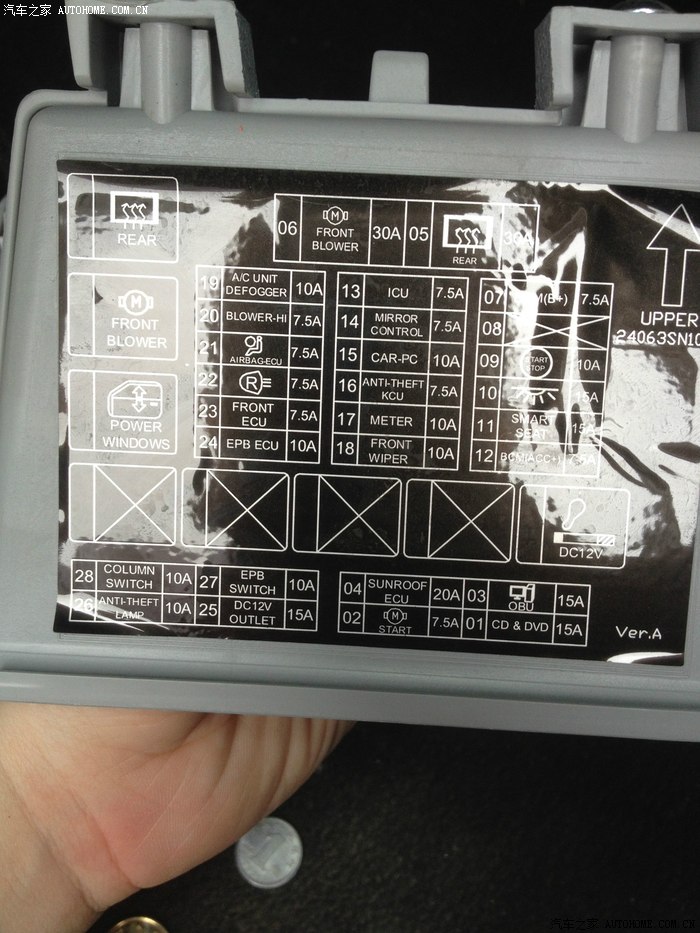

用力把面板拔下来，放心很坚固的。话说我的车里面太脏了，常州最近动不动就下雨，懒的洗车。拆下来的抽屉盒子背面有保险图。其中08位置是空缺不使用的，但是接口仍旧在，这时我买的保险盒取电工具就正好连接上去。为了安全起见，还是用万用表测试一下。

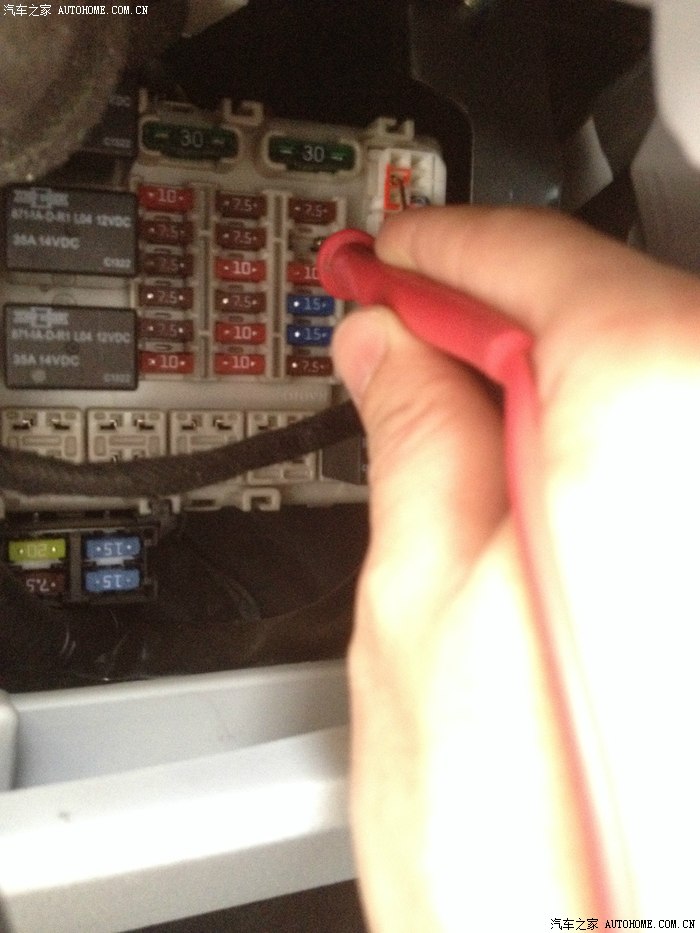

红笔接的是08位置的接口右边

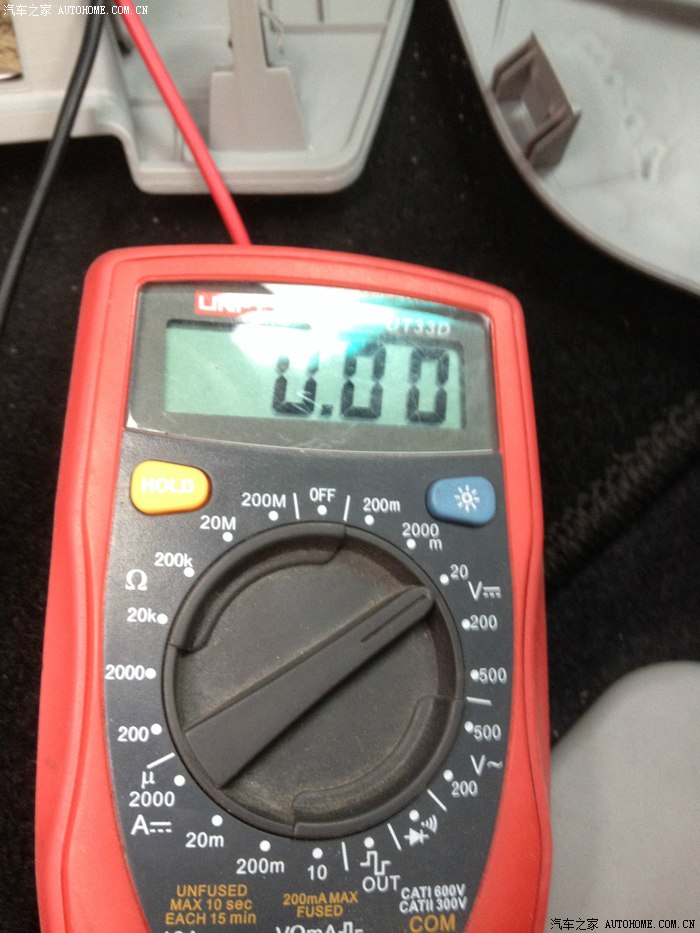

没启动到ACC状态，发现没电

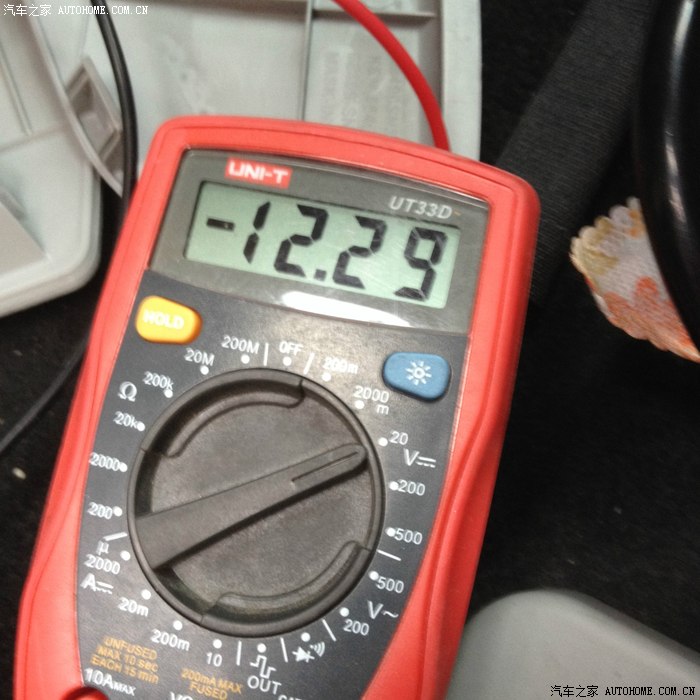

启动到ACC状态，有电压（我去，红黑反接了，无视之），电压在12.29V左右，我买的行车记录仪是带降压装置的，12~24V是都可以。所以08做取电口，可以实现行车记录仪随汽车启动而启动，熄火而停止。就这个了。

接下来是安装行车记录仪走线。

我的走线思路：反光镜->车顶棚->顶棚左走到角落->延A柱走到保险盒

另外，我要把行车记录仪的视频输出到中控，所以我还要把降压线的AV端子走到扶手盒里，大概就这样。

A柱的密封条直接拉下来好了，里面有很空间的，顶棚下面的塑料部分有点紧，用钥匙卡住把线塞进去就可以，不要拆下来的。看图吧。

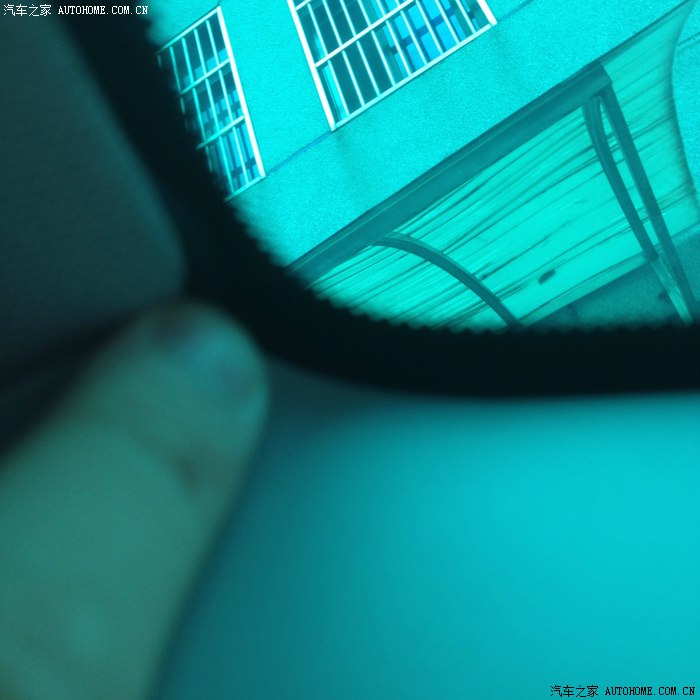

A柱转角附近的挡风玻璃，手指的地方是降压线从顶棚穿入A柱中

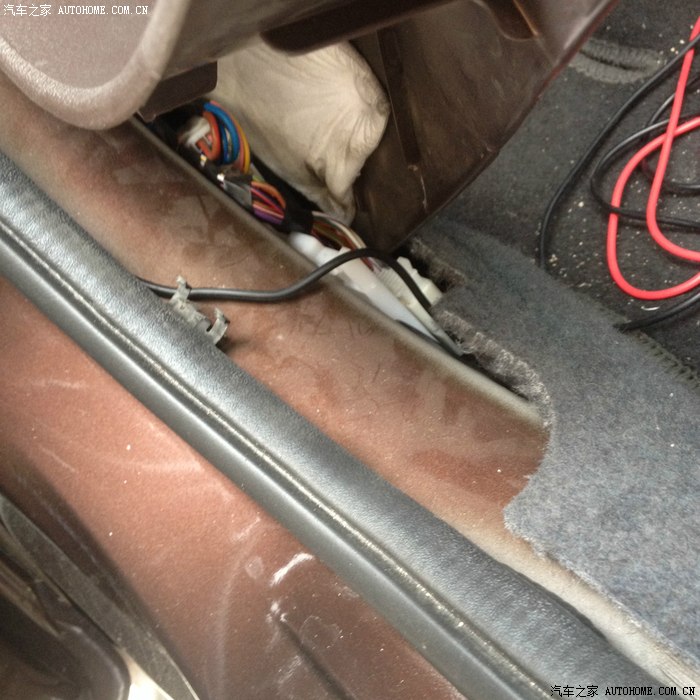

穿过A柱的塑料包裹继续延A柱的密封条后面走。如图

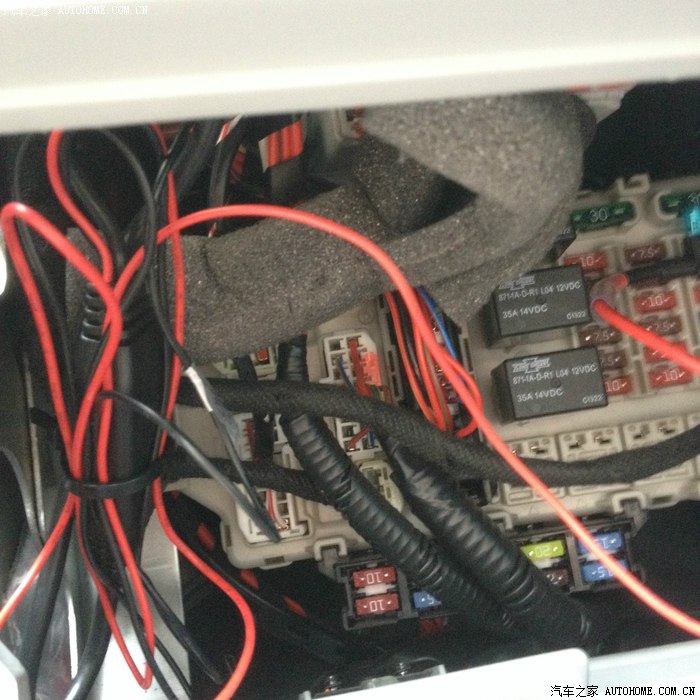

向下穿到保险盒中，把接电口连接红线ACC，取电口插入08空位，黑线搭铁既可以，全车GND。图有点偏了，将就一下

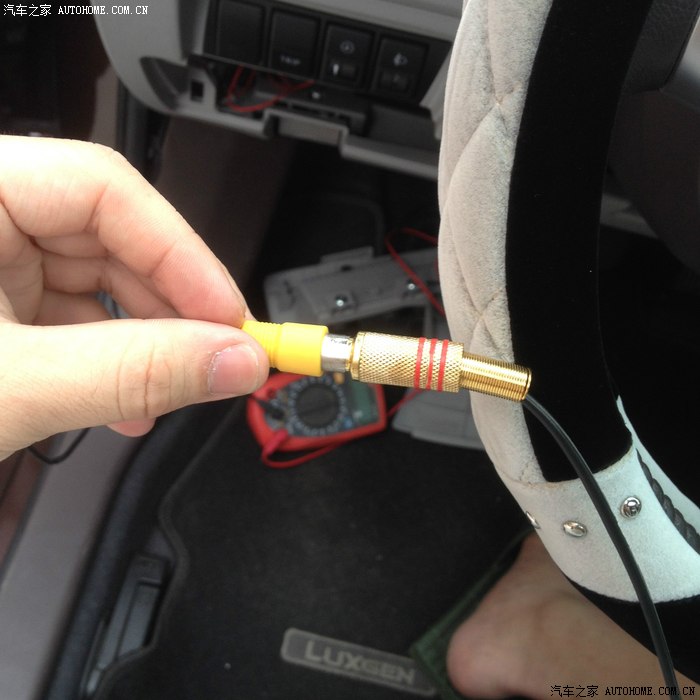

行车记录仪的主体安装略，无非就是后面直接绑在反光镜上就可以了。这个没截图。。。。装好后就连接好降压线。启动ACC，测试一下记录仪工作不，其中黄色的AV线通过RCA线（公对母，当延长线用）延长后接到扶手箱中的AV口中。

还有，就是不要在意像穿拖鞋的脚这种细节了。。。。

这里行车记录仪要设置一下AV口输出。看看效果如何。。。这里我没插存储卡。。。。擦，我家大门曝光了。。。。。无视吧。。。。

接下来就是视频线（上文中提到的AV线，RCA线等等就是这个）走线了。因为要穿到扶手箱中，要么在扶手箱打孔，不然我还真不知道怎么完全隐蔽走线。。。。郁闷，有车友有好想法请留言。

接好延长线塞进这里，说一下，这里的塑料板查下来还是比较简单的，一拔就可以。晚点我补上走线图。沿着车身走线。地毯是缝合在车身上的，我不高兴撕下来，反正最终都是要把塑料盖上的。

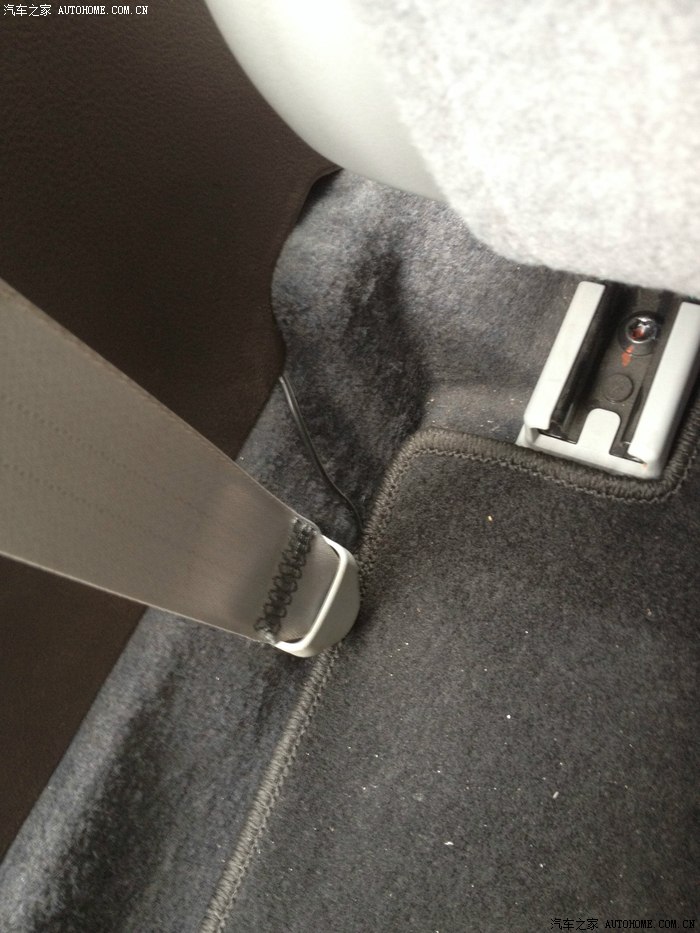

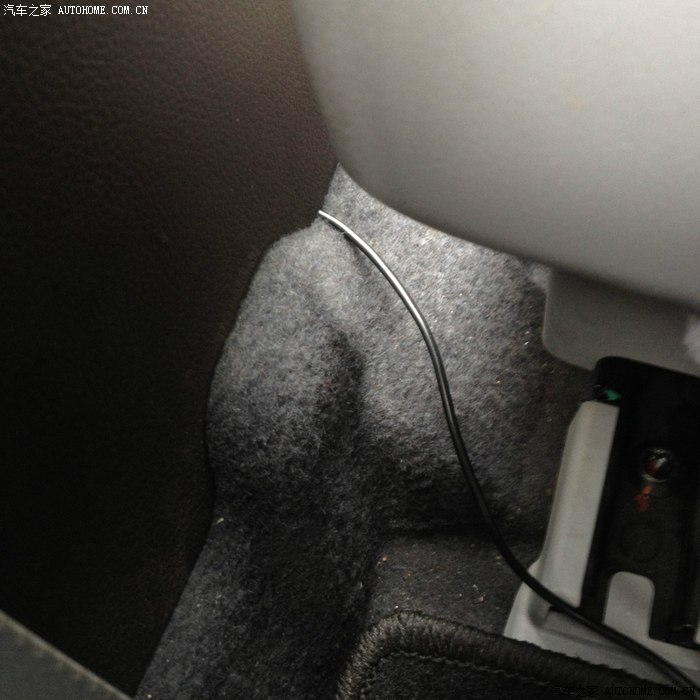

一直穿到后座出来

我去我买的视频延长线太长了，我买了5米，其实3.5米就差不多了。

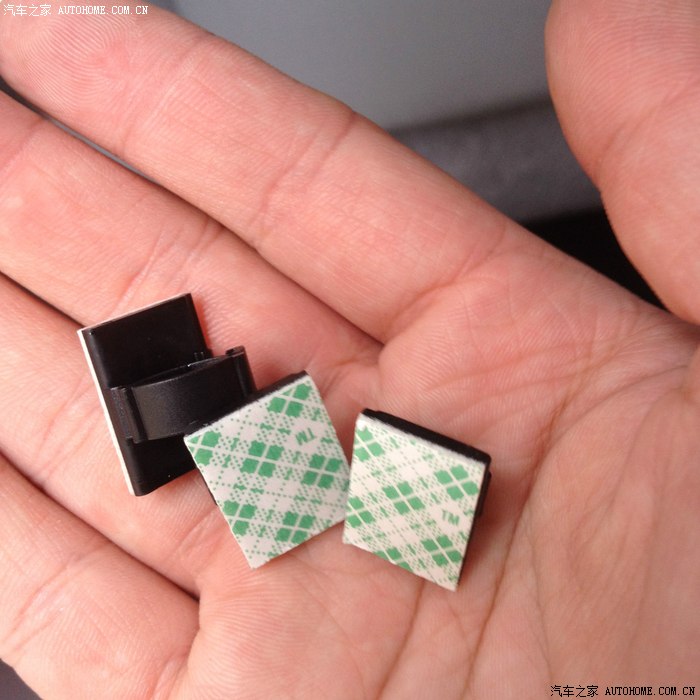

老板送了线固定夹，好东西

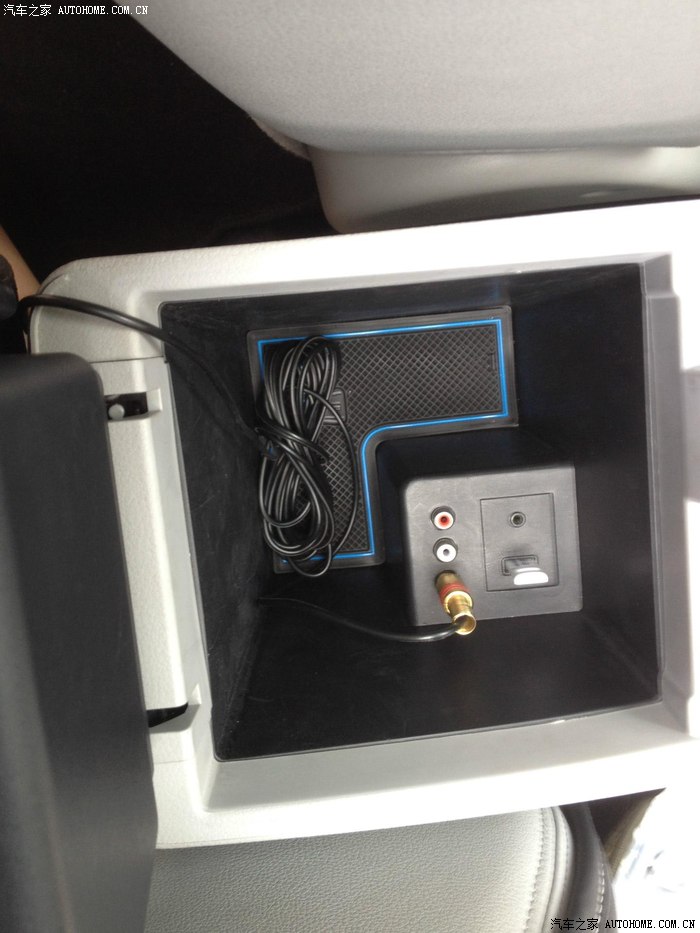

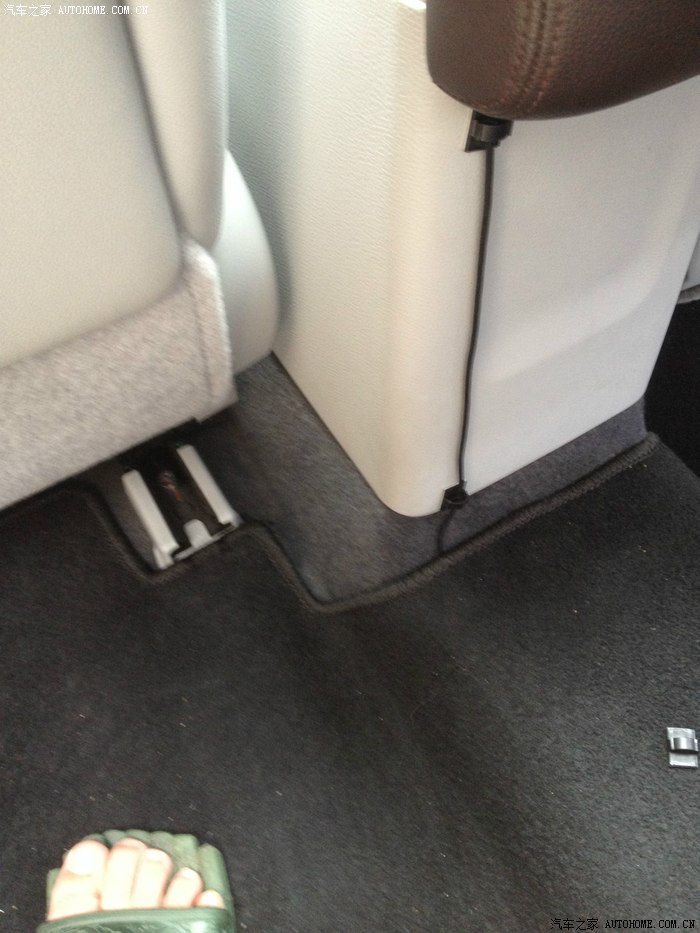

延长线从后座的地毯里面走，直接看不见了。然后从扶手箱后面穿入扶手箱。如图。。无视某些小细节。。。。

视频线太长了，就这样吧。。。。

后面的穿线可能不清楚。补一张

基本差不多了，喝杯水先，休息一下。等下测试一下。

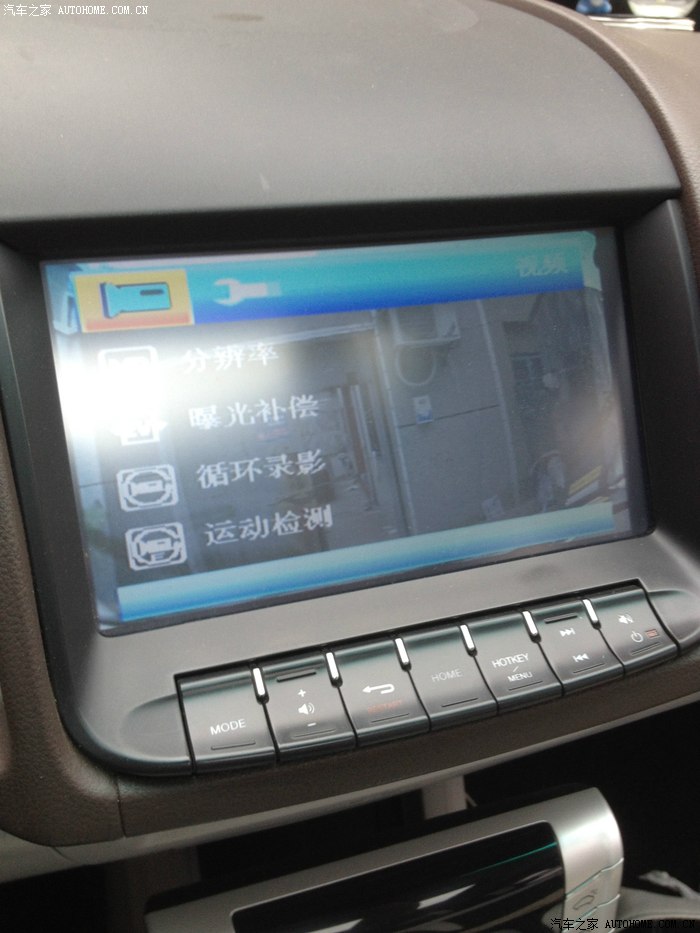

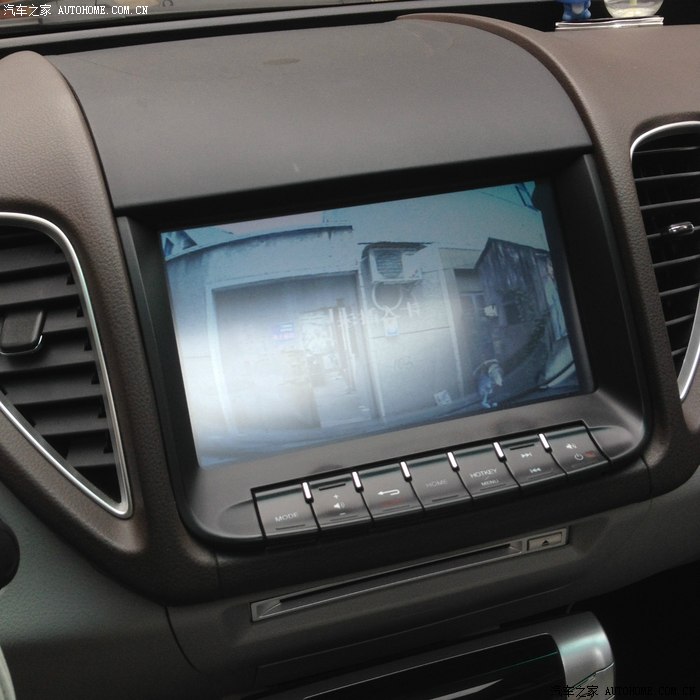

OK。直接发动车子。中控调节到AV输入。同步显示原本记录仪的画面了。实际行车我发现画面有点延迟，我估计是因为我的延长线太长的问题，下次我改一下应该就好了。像这种莲花插头的AV线，分辨率撑死了也就480p，所以。。。。

附：非专业保险盒借口示意：

08空 09一键启动 10阅读灯      11智慧座椅（估计就是电动座椅和安全带提示）

12 BCM 估计是OBD的接口吧

13汽车ICU 传感器。。。           14 后视镜控制          15 行车电脑，中控         16 防盗系统

17里程表      18 前雨刷           19 除雾单元             20鼓风机？

 21 安全气囊      22 倒车灯       23前置ECU       24 电子手刹的ECU   06前风机，散热的  05坐垫加热？

好了完工了，辛苦这么久，收拾一下。补上我的认证。我的钥匙磕了两口子，心疼死了。老布这下可以了吧。我群里潜水了这么久。宣传一下企鹅群：336435894  高手众多啊
