全图详解天语SX4保险丝用途,编号,位置~~~~



方便车友快速处理电路问题,特将保险用途,编号,位置,画到实物,可直观看到,希望能帮忙~~~

天语SX4保险丝结构是主保险丝、基本保险丝个体保险丝.



主保险丝

主保险丝直接接蓄电池。



基本保险丝

基本保险丝安装于主保险丝个体保险丝之间适用于电负载组。



个体保险丝

个体保险丝安装于单个电器回路中。



发动机舱中保险丝

主保险丝、基本保险丝某些个体保险丝连接在发动机舱中。如果主保险丝熔断,任何电器元件都能工作。如果基本保险丝熔断,在相关负载组内电器元件将能工作。



主保险丝位置是在电瓶正级卡子,注意还发现~~

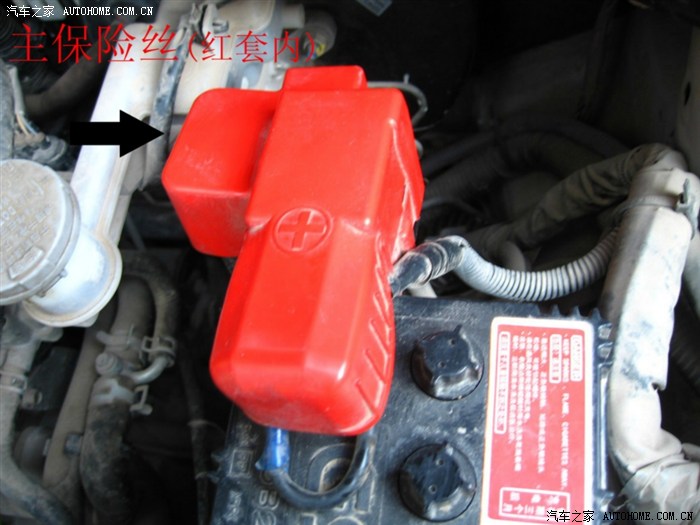

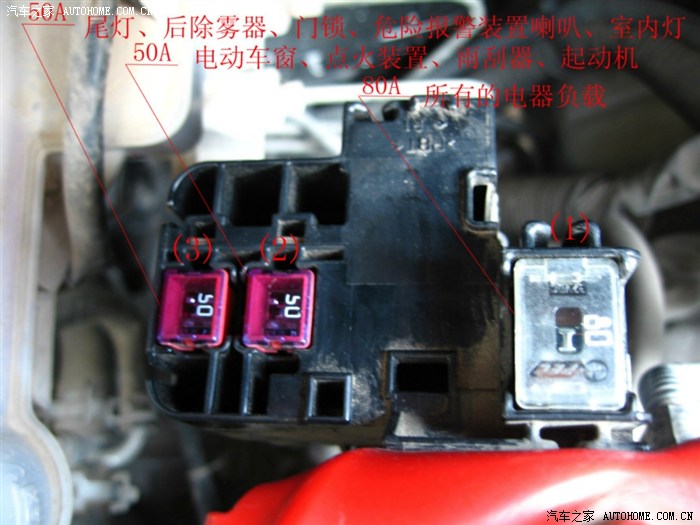

扒开胶套可见,主保险有三个保险丝,用途,安培数,见图~~~

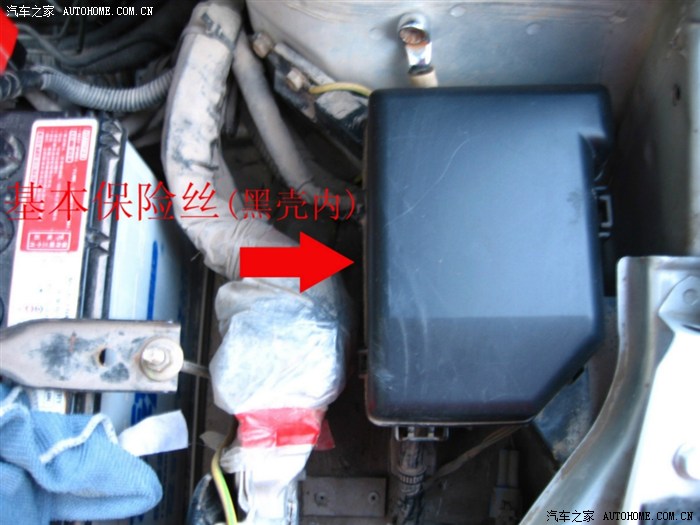

基本保险丝在这里~~~





基本保险丝盒盖,盖里有图,有备用保险丝保险丝拔钳~~~




基本保险丝盒



(由于画面限制有点阳春白雪,就标继电器)





个体保险丝盒在仪表板,拆卸方法如~~

划线点是卡子位置,安装拆卸时可在这几个点用力~~~

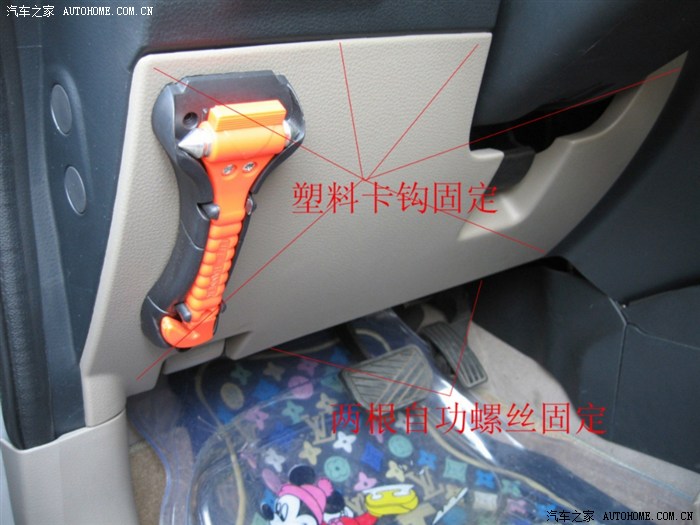

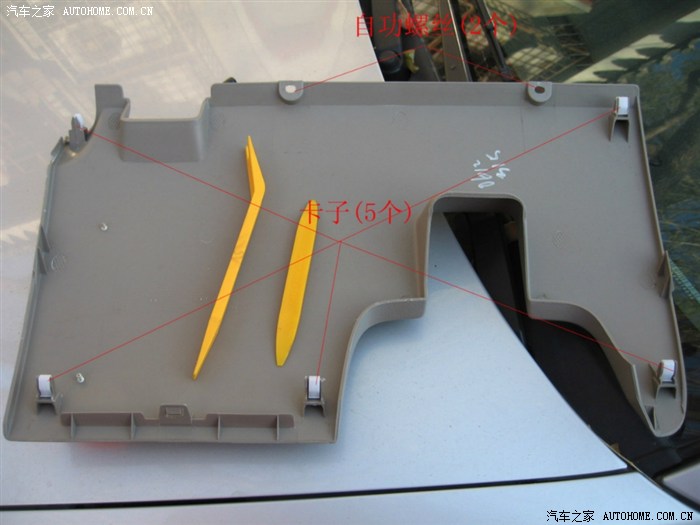

注意看卡子5个,螺丝2个,用专用撬板卸塑料卡子,防止撬面板~~

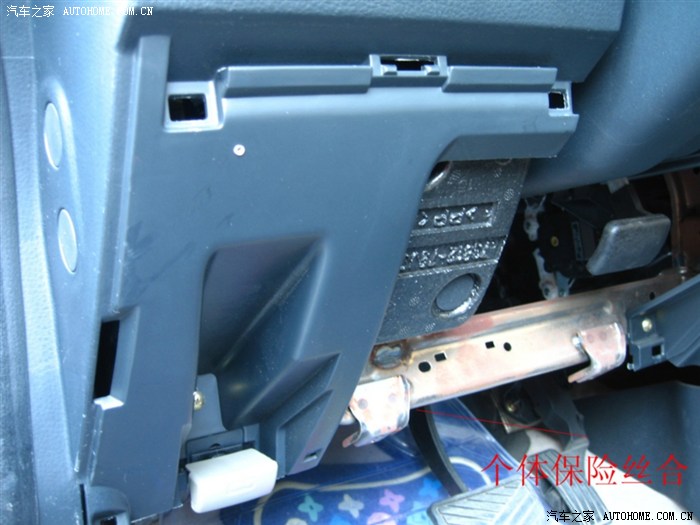

个体保险丝盒位置~~~





这个位置选得太道,手,得看~~~~




个体保险丝盖

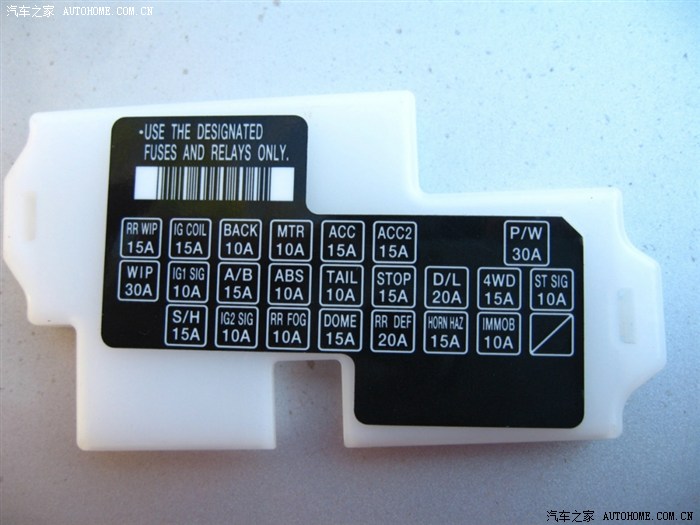

将保险丝盒两端向里推,然后将其盖子拆。使用保险丝盒中熔断器拔钳拆除保险丝。保险丝安培数见保险丝盒盖顶部标识,即便你懂得英各力士,也见得能看准确它名称,除非你学是电子科英各力士~~~

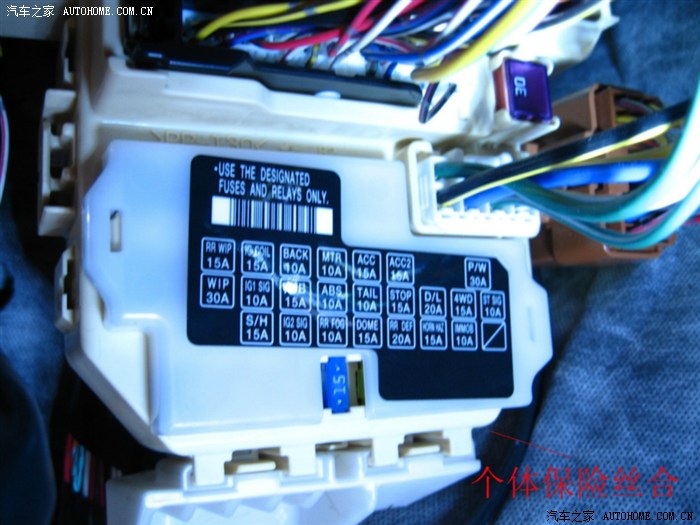

个体保险丝~~~

天语SX4各型号一,保险丝位置也会有所差别,但会太,受图片面积限制名称能标全~~~

附件1-外后视镜点烟器等~~~

附件2-

IG 1 SIG-电动助力转向,A/T控制系统,

IG 2 SIG-

BKANK-

ST SIG-起动机吸力包





两张标识图用得是Adobe Photoshop做得很清楚,按传要求修成1200X900,>400K,传后到论坛帖子里缩水就成700X525,100K变得清楚,那位有雅兴要看清楚图找我,我发给你~~~

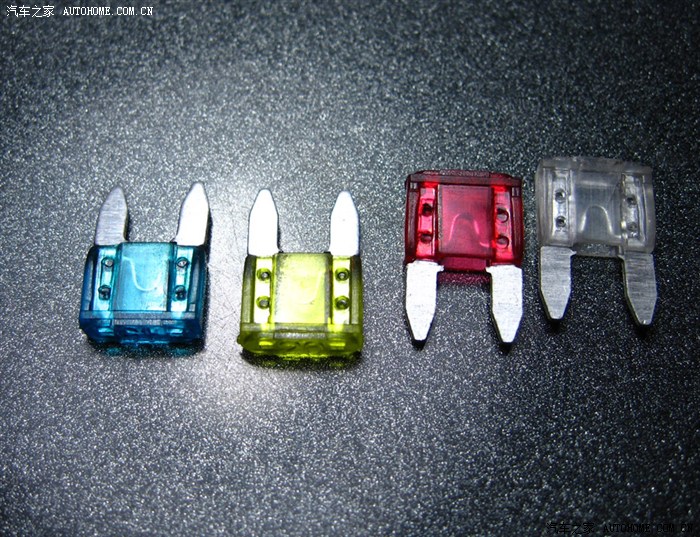

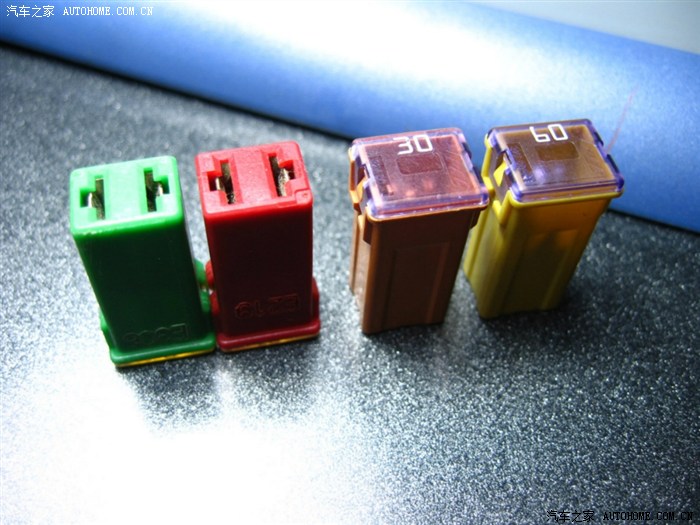

来介绍一保险丝,我们用两种型号保险

如图(30A-80A)价格3元/个~~~





(10A-30A)价格好1元/1个,糙1元/2个~

每种颜色代表固定安培数~

拆卸时要用盖里带保险丝拔钳,用手指拔费点劲~~~

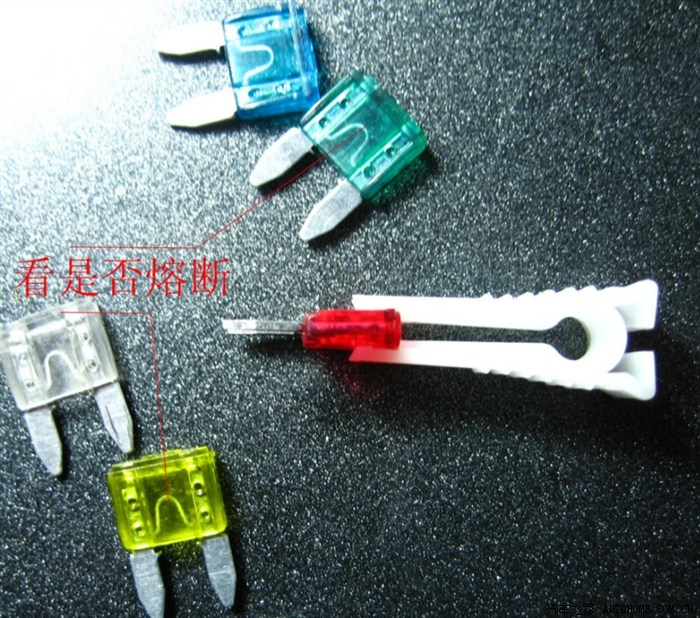

保险丝拔钳用法如图




如何查看保险丝熔断~~~










必须使用能承受同样电流保险丝来换已经熔断保险丝。要使用铁丝或者电线来代替换已经熔断保险丝,如果新换保险丝久又熔断,表示您车辆已有电器故障.请到专业服务站对车辆进行检查。




[ 本帖最后由 taoge0227 于 2012-01-14 18:04:25 编辑 ]

分享到:
此帖内容系网友发布,其中涉及到安全隐患的内容系网友个人行为,不代表汽车之家观点。
20
  • Mic_D

  • 发信息

  • 精华:3帖
  • 帖子:51帖 | 28689回
  • 注册:2011年8月22日
  • 来自:北京 朝阳
  •
发表于 2011-11-23 22:03:22

直播?插


修改补充:

还以为要贴贴,没插到中间。。。

再补充点内容,说明书太简单,有些东西出问题按说明书到保险。


发动机里保险盒第17号保险,写燃油保险,实际这F1保险,车主继电器保险,这个保险要,几乎全车电器都能工作


车内保险盒:

2号保险,管事,点火线圈只其中之,油泵继电器保险也这个

4号保险,仪表转向灯闪光控制器保险

5号保险,附件1,其实就后视镜车内点烟器

6号保险,附件2,音响系统行车电脑显示器(显示器单独在中控台)

9号保险,IG1 SIG,电动转向控制模块,刹车灯开关

15号保险,4WD,4驱控制器模块保险,国内没用,空

16号保险,ST SIG,启动电机保险,把这拨来,拧钥匙就打,装暗锁可以考虑

17号保险,S/H,电加热坐椅,我20A,LZ15A知道后来又改别,有点印象天窗用这个确定

18号保险,SG2 SIG,空调风机保险

20号保险,室内灯,音响,BCM,ECU,仪表,各种开关,各种灯,还有,想起来,全在这

22号保险,喇叭,还有闪光控制器


09款,后来改款没有资料,可能会有同,但改应该

[ 本帖最后由 Mic_D 于 2011-11-24 00:23:18 编辑 ]
