想给7K装原厂脚底氛围灯（脚窝灯）的车友看这里！！！！

1 21 发布于 2015-06-17 19:58:27 只看楼主修改帖子

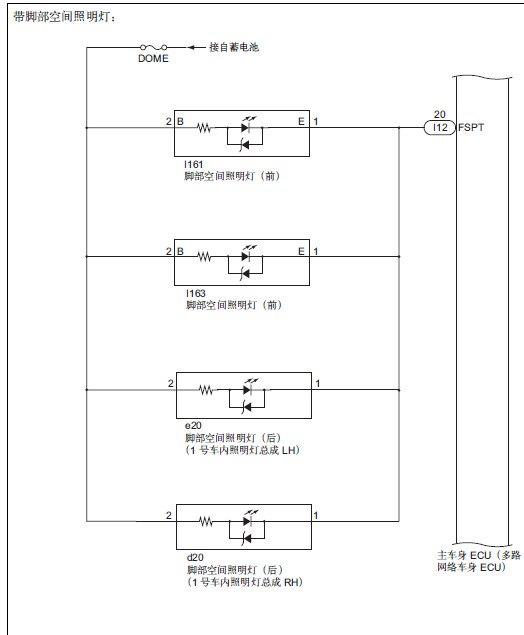

我查阅的维修手册，找到了相关的电路图。发上来供各位车友参考！下图是接线图。图中我们可以发现脚灯的正极接常电，负极接编号为I12的插头的20号孔位。

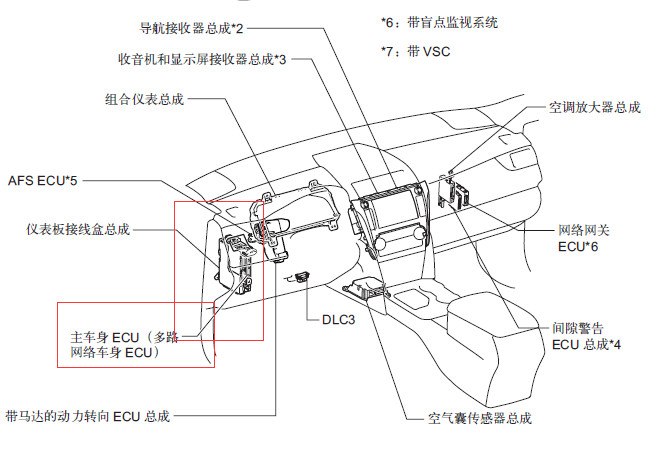

下图的I12的大体位置

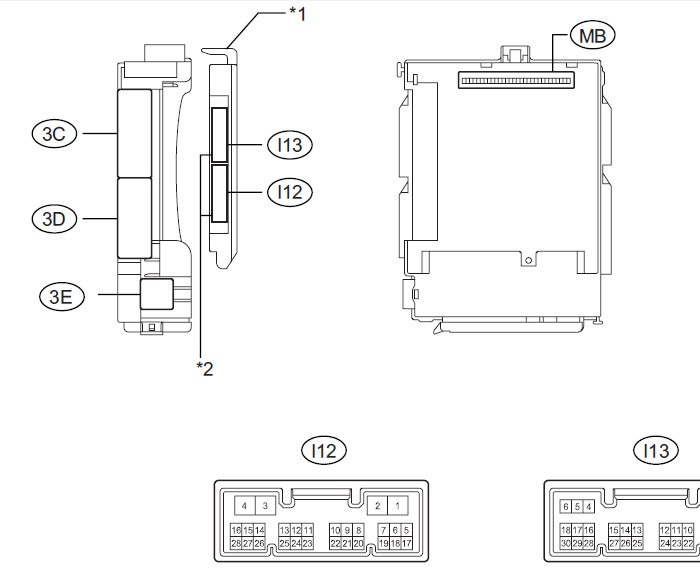

接下来是具体的位置

目前测试了，按照图纸接线，未能成功。非常抱歉！

最后编辑于2015-06-25 11:54:42

很抱歉，该主帖尚未满足精华帖15张图片要求，不能予以精华，更多精华标准点击此处查看

修改主帖

内容系网友发布，涉及安全和抄袭问题属于网友个人行为，不代表汽车之家观点，可联系客服删除。

举报

IP

回复

2015-06-17 20:02:39 IP 沙发
我会在空的时候，自己安装试验

同时把车门内把手照明灯接线图一并发上来，供需要的车友参考。
回复0

举报
2015-06-17 21:28:17 IP 板凳
期待楼主的好作业哦
回复0

举报
2015-06-17 23:19:33 IP 地板
期待楼主作业
回复0

举报
2015-06-18 00:55:04 IP
回复0

举报
2015-06-18 01:13:09 IP
感谢分享，我看看混合动力的是不是一样的，
回复0

举报
2015-06-18 05:16:22 IP
龍蝦 2015/06/18 01:13:09 发表在 5楼
感谢分享，我看看混合动力的是不是一样的，
瞎帝等你成果你懂的
回复0

举报
2015-06-18 06:38:51 IP
龍蝦 2015-6-18 01:13:09 发表在 5楼

感谢分享，我看看混合动力的是不是一样的，

拆开看看不就知道了
回复0

举报
2015-06-18 06:39:56 IP

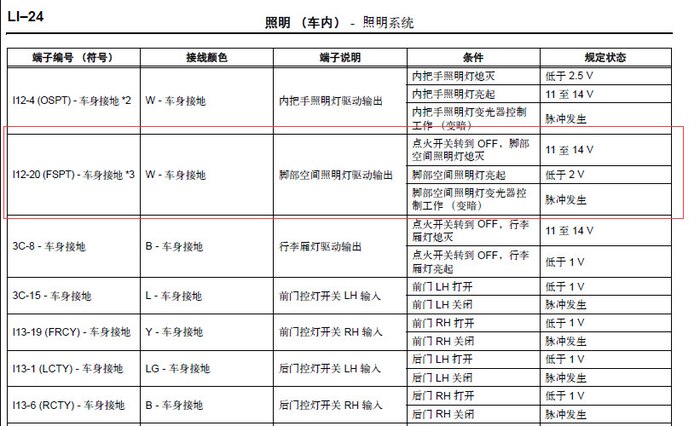

I12插头20端子的说明
回复0

举报
2015-06-18 06:41:29 IP
回复0

举报
2015-06-18 08:51:29 IP
期待楼主的加装图片.
回复0

举报
2015-06-18 08:59:55 IP
期待作业哈
回复0

举报
2015-06-20 19:15:01 IP
顶上，支持楼主的研究，我也想加足底灯
回复0

举报
2015-06-20 19:55:57 IP
技术贴支持，负触发的
回复0

举报
2015-06-20 20:37:15 IP
yeyunew 2015/06/20 19:55:57 发表在 13楼
技术贴支持，负触发的
期待原厂
回复0

举报
2015-06-23 11:19:24 IP
今天拆开，试了下没成功，不知道哪个地方出错了。还是说这个需要ecu激活这个功能。现在的情况就是线接好后，无论什么情况，灯都不亮。用万用表也测不到电压
[本回复最后由 heiha 于2015-06-23 11:21:42 编辑]

回复0

举报
2015-06-23 11:23:38 IP
yeyunew 2015-6-20 19:55:57 发表在 13楼

技术贴支持，负触发的

你好！了解具体的情况吗？我现在的情况是接好线，无论什么情况都不亮
回复0

举报
2015-06-27 07:11:24 IP
继续期待，我也想改，不行就ACC取电
回复0

举报
2015-08-29 08:28:00 IP
低配凯美瑞ecu里缺少氛围灯的两段控制选项，只有顶配才有。不用试了N年已经在努力，现实太残酷
回复0

举报
2015-08-31 05:23:03 IP
xieze159 2015-8-29 08:28:00 发表在 18楼

低配凯美瑞ecu里缺少氛围灯的两段控制选项，只有顶配才有。不用试了N年已经在努力，现实太残酷

是的，无奈
回复0

举报
2016-05-24 20:02:59 IP
这个真是很好的功能，要是可以成功就太好了，楼主努力
