作业3:2.0领先自己安装倒车影像

1 24 发布于 2016-04-04 23:58:38 只看楼主修改帖子

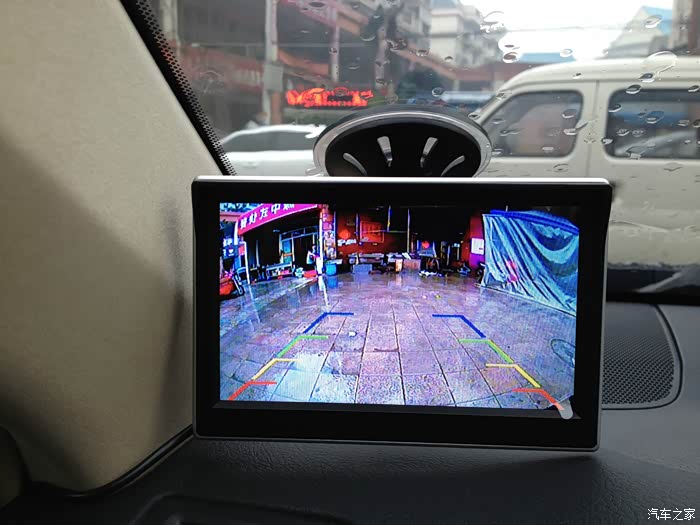

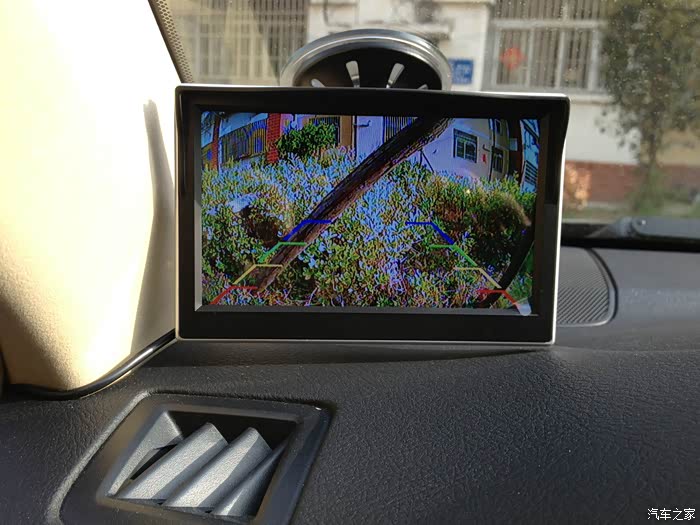

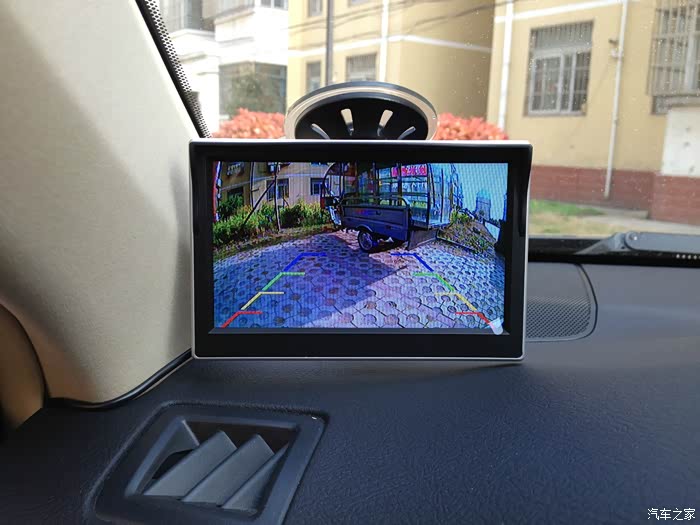

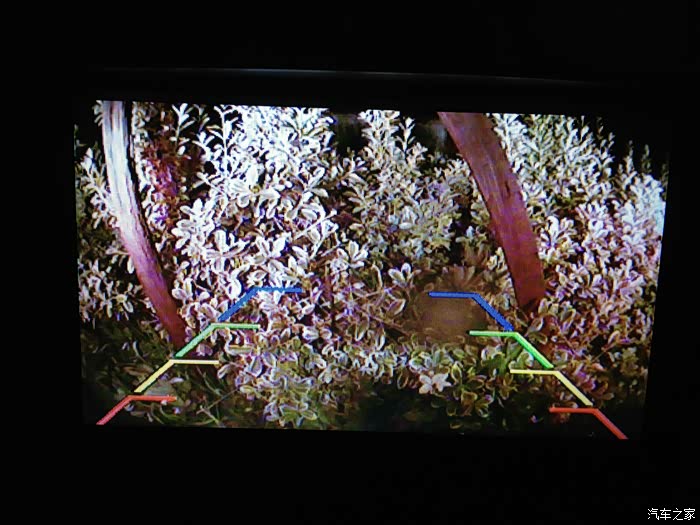

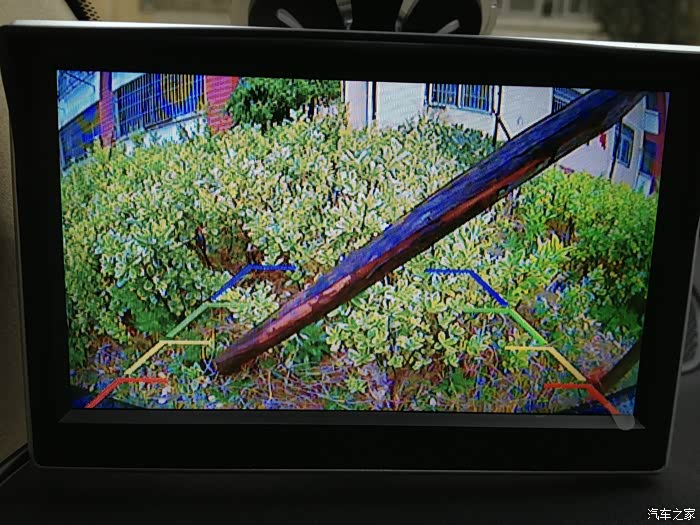

首先鄙视厂家雷达都不给装，如果装了我也不会装影像。起初考虑过锐志的前2后4原厂雷达，淘宝1000左右，其实我直接厂家拿货还要便宜，但是看到论坛好多安装雷达的帖子要拆的东西很多，担心后期有隐患，比如异响还有就是后备箱防水塞不塞好会进水等，所以放弃了！装影像之前看过论坛好多帖子，最后选择了大家口碑都不错的火车头摄像头，虽然价格有点高，但安装后觉得值这个价，摄像头主要看晚上效果，这个比较满意！白天效果更不用说了，显示器也选择了他家的5寸显示器，放在中控台左边带吸盘吸在前档玻璃处，基本不挡什么视线，因为喜欢听歌，怕换了导航影响音质，所以绝不换中控CD，如果有要换导航的配合他家480元的摄像头绝对效果很棒！因为我的是5寸显示器，店家说买480元的浪费了，也就是小屏幕显示不出来高清效果，所以买了380元的摄像头，不多说了，下面上图片和教程，估计我这个应该是15款凯美瑞最详细的图片教程了，希望能给新手们能提供一些帮助！建议大家自己安装，别人安装图的都是速度，自己搞虽然慢一些，但自己的车都会很小心的！

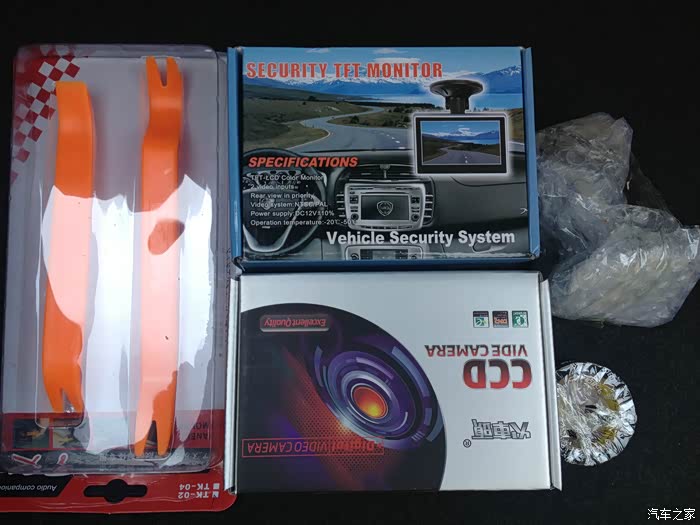

开箱验货，上面是5寸显示器，下面是摄像头，右边是吸盘。左边的工具和右边的防水胶布店家送的，考虑的很周到也很大方，点个赞！

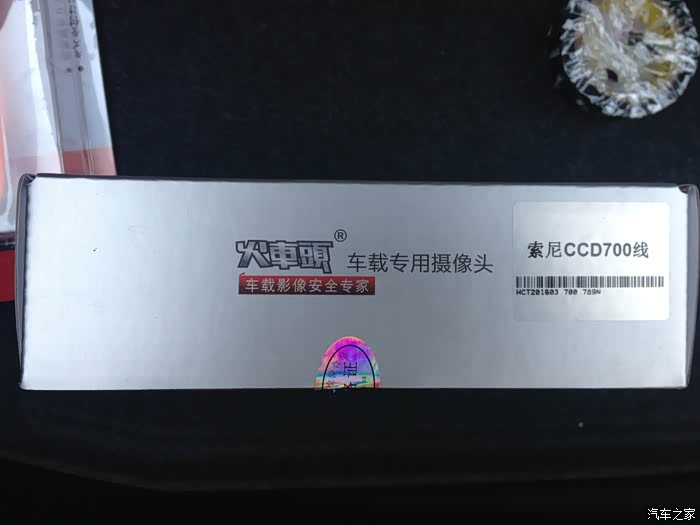

380元的CCD700线摄像头

首先安装摄像头，拆掉后备箱盖板卡扣

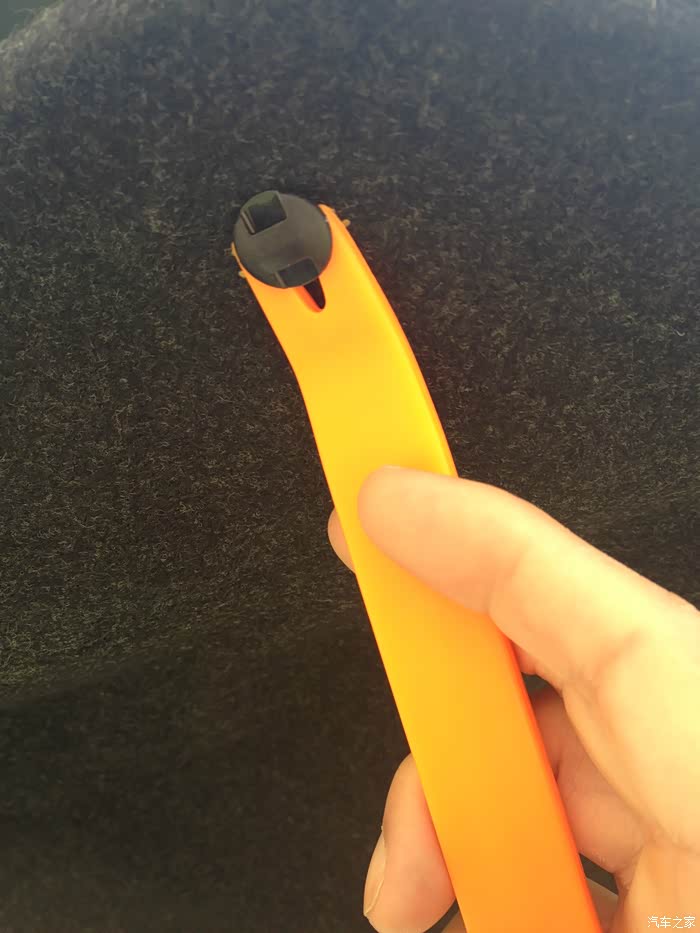

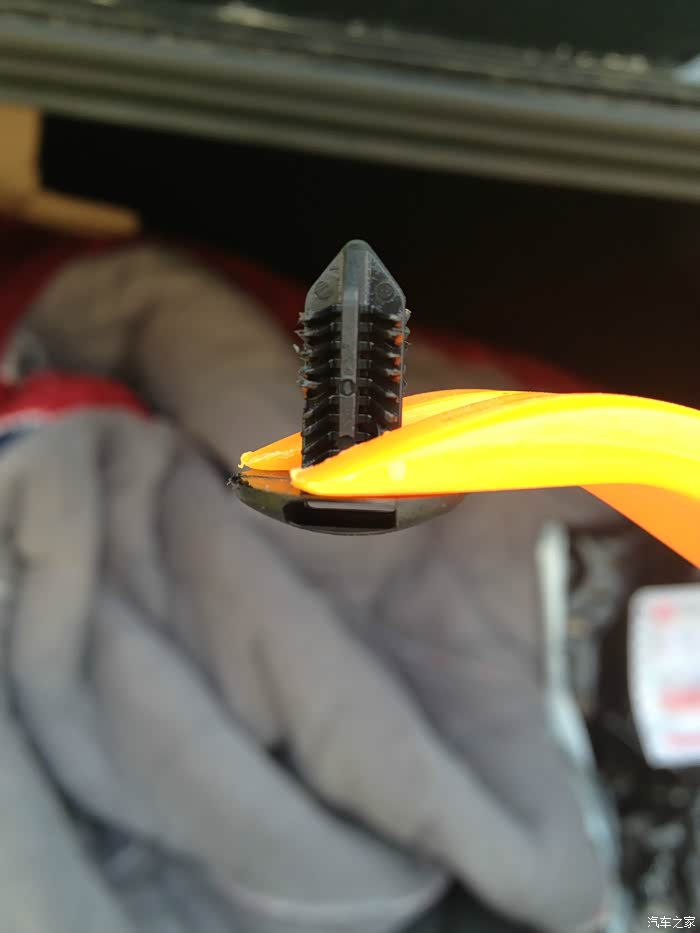

卡扣用这个工具插进去慢慢晃动往外拔，最好不要硬来，以防损坏！

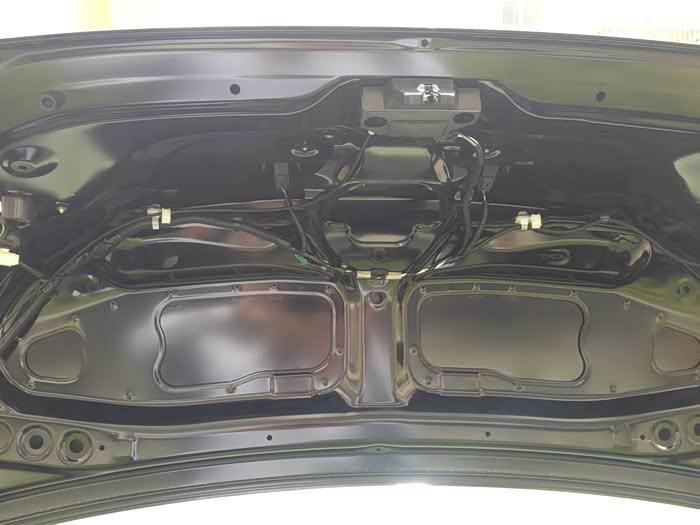

拆开卡扣拿下盖板的样子，原厂布线还是不错的，还有保护套

这个就是要拆的左边牌照灯

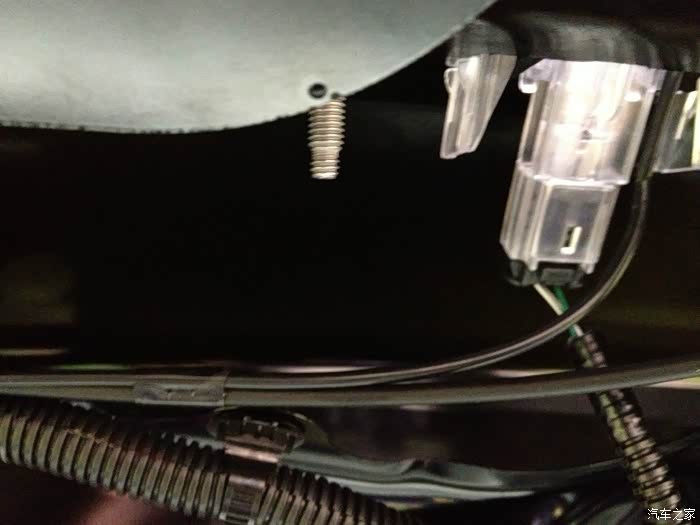

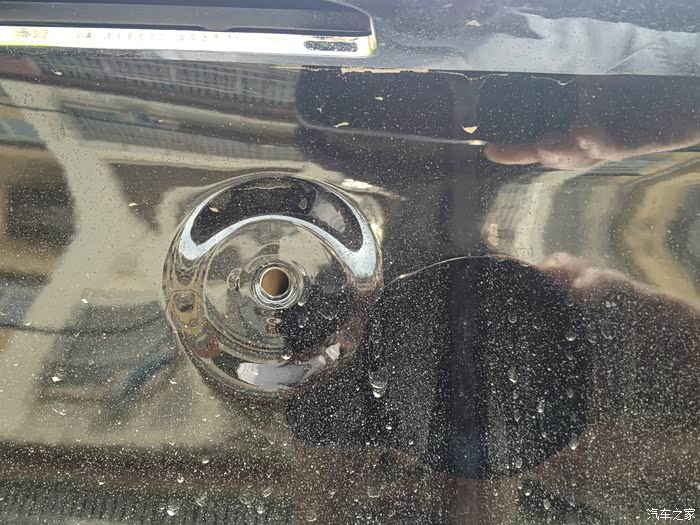

这个是题外话题，这个装牌照的螺丝口怎么是通的？担心会从这里进水到后备箱，老车友们有发现进水现象吗？

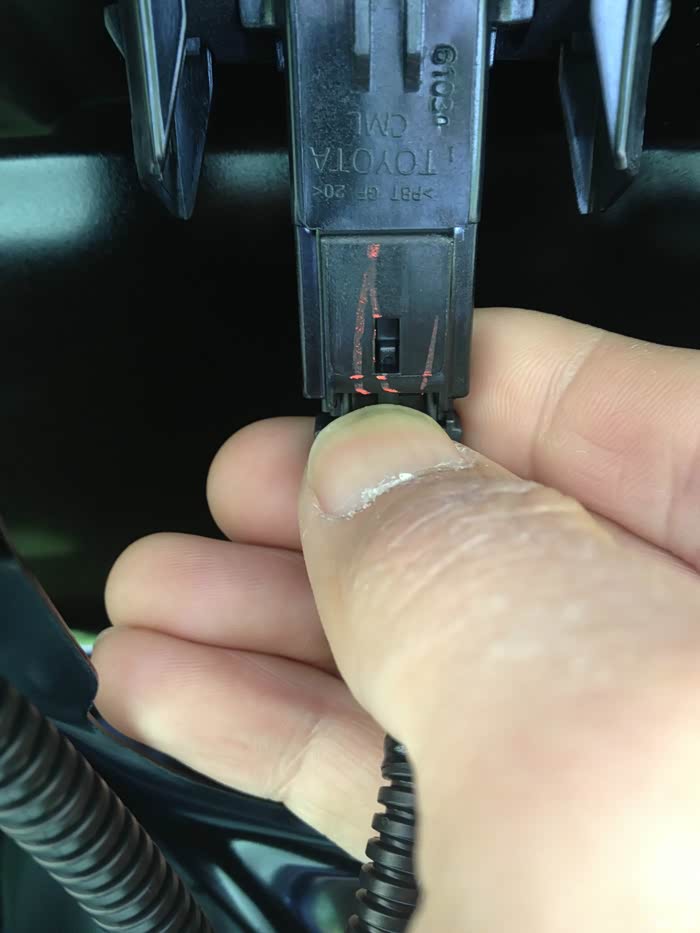

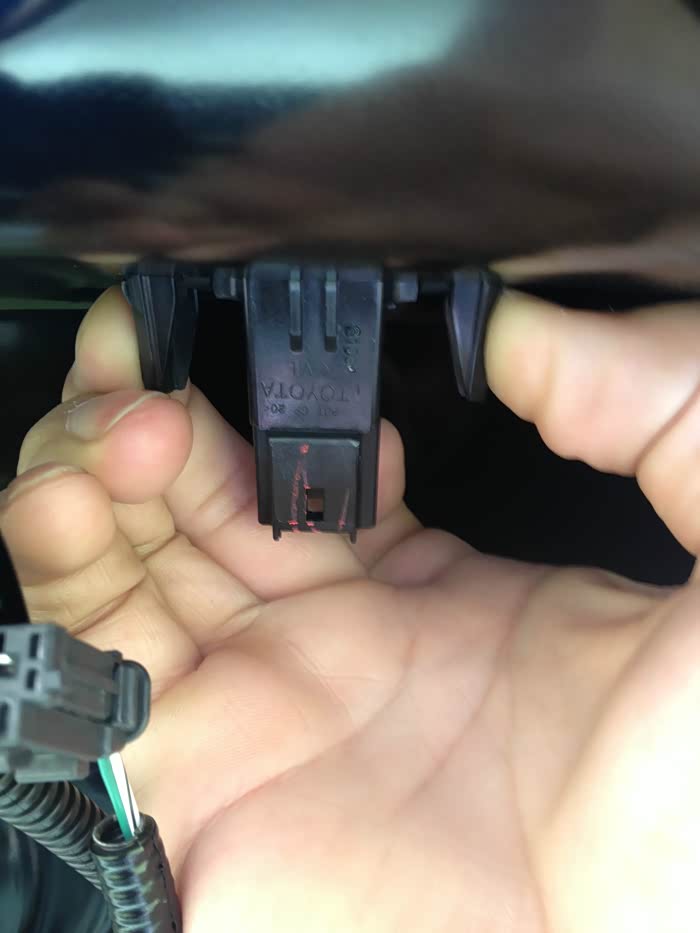

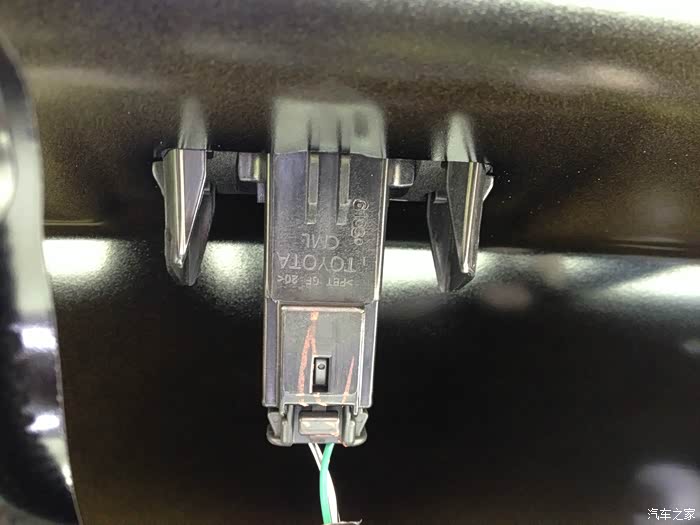

牌照灯线束先拿掉，拇指往里按住卡扣往下拉，没有指甲的可以用小螺丝刀等工具

线束拿掉后两个手指同时往里按住固定牌照灯的两边卡扣往外推

从外面看牌照灯出来了，慢慢的再从里面往外推就拿掉了

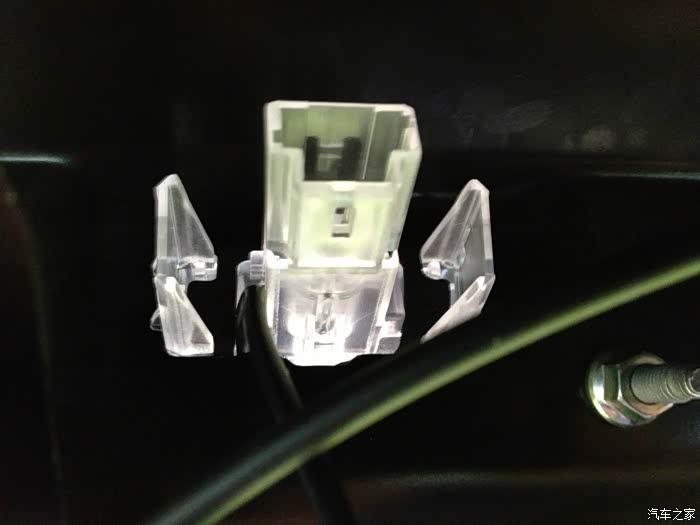

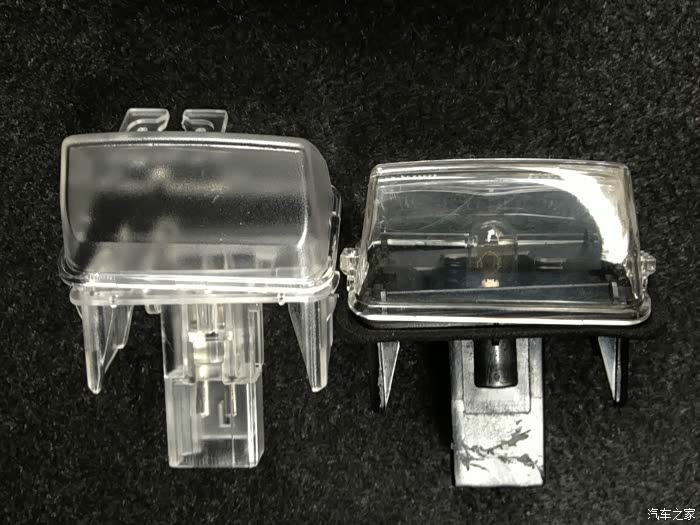

左边是摄像头专用牌照灯座，右边是原厂的

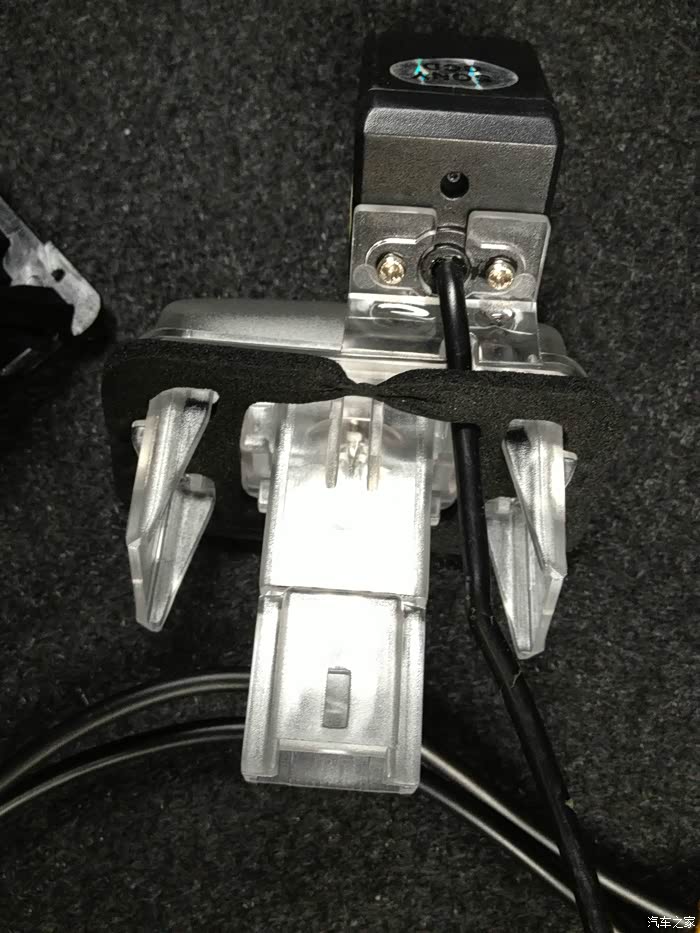

拿掉原厂牌照灯灯罩，拔下灯泡装在专用牌照灯座里面，装好灯罩固定好摄像头

把摄像头专用牌照灯座原位固定在后备箱上

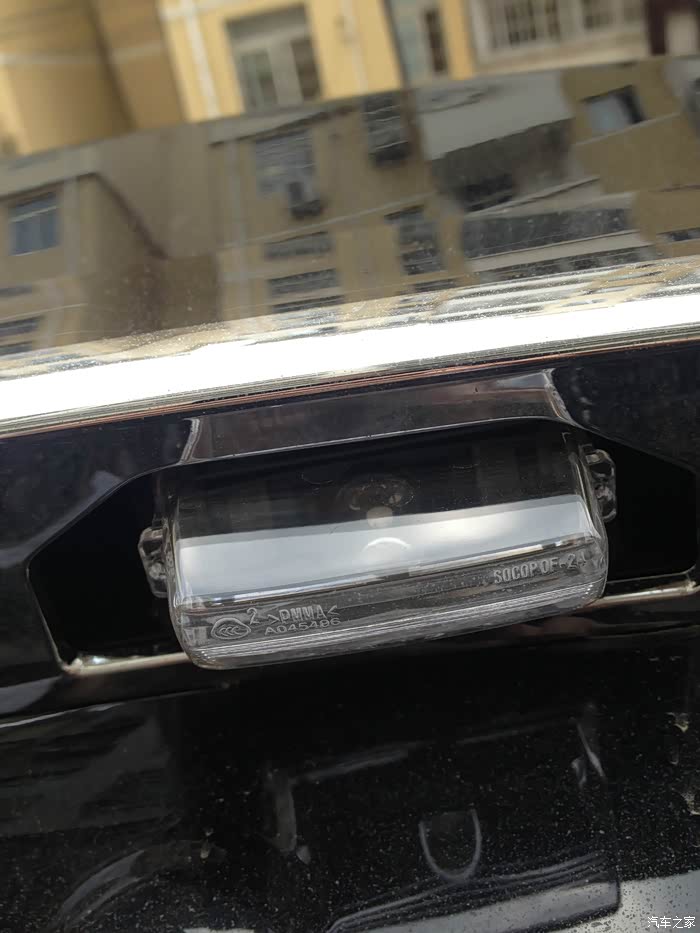

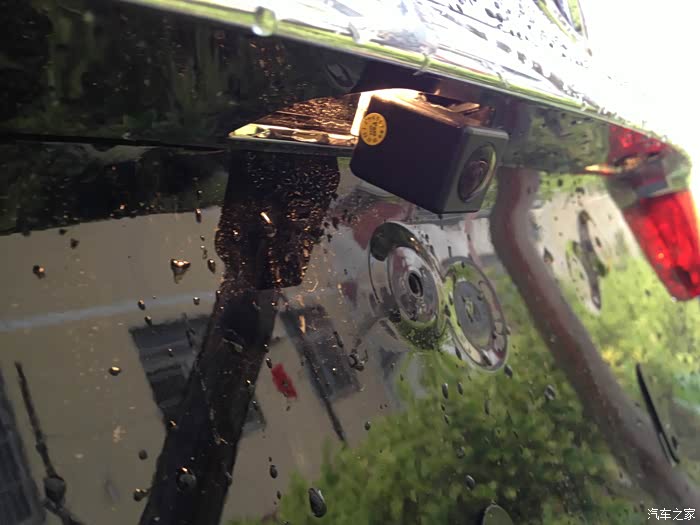

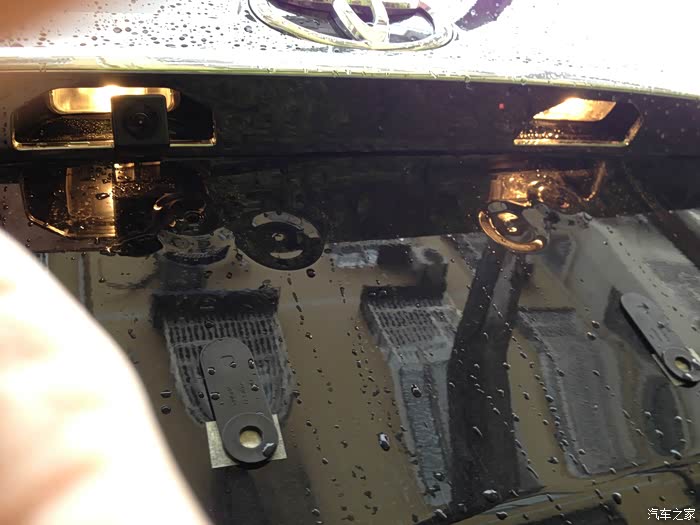

装好牌照灯线束测试牌照灯是否亮，这是从外面看的效果

左边这是更换过得专用牌照灯

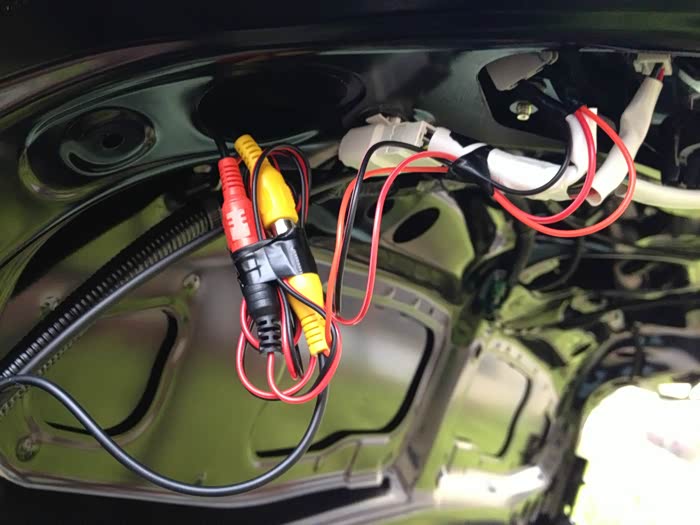

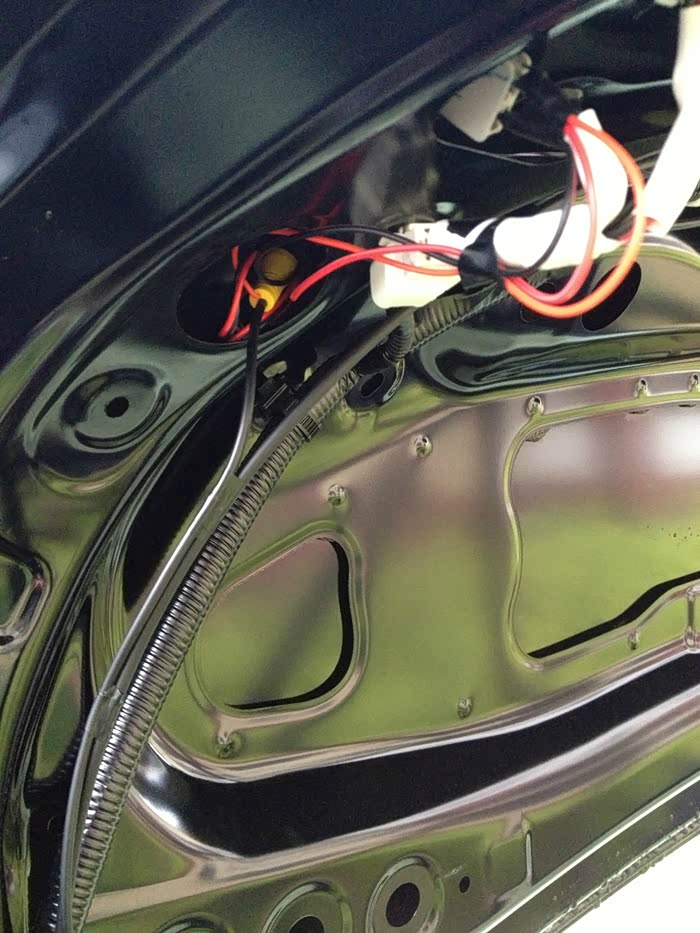

摄像头线束从后备箱圆孔中穿出来，黄色是视频输出线，红色是电源输入线

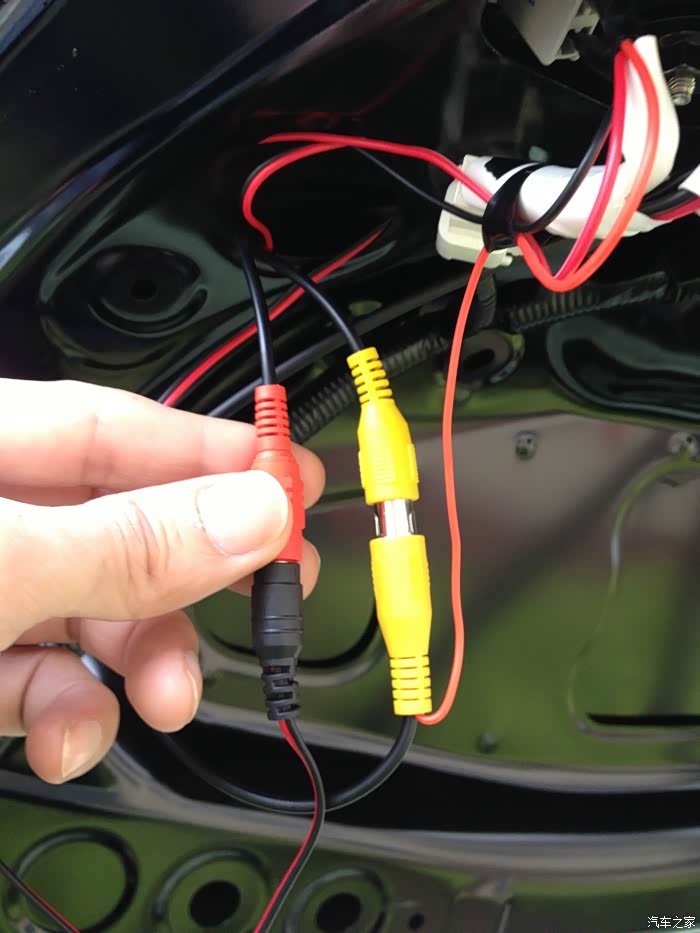

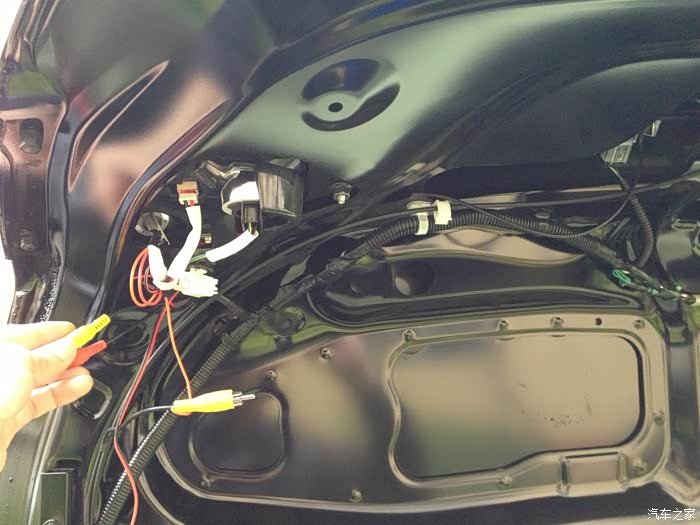

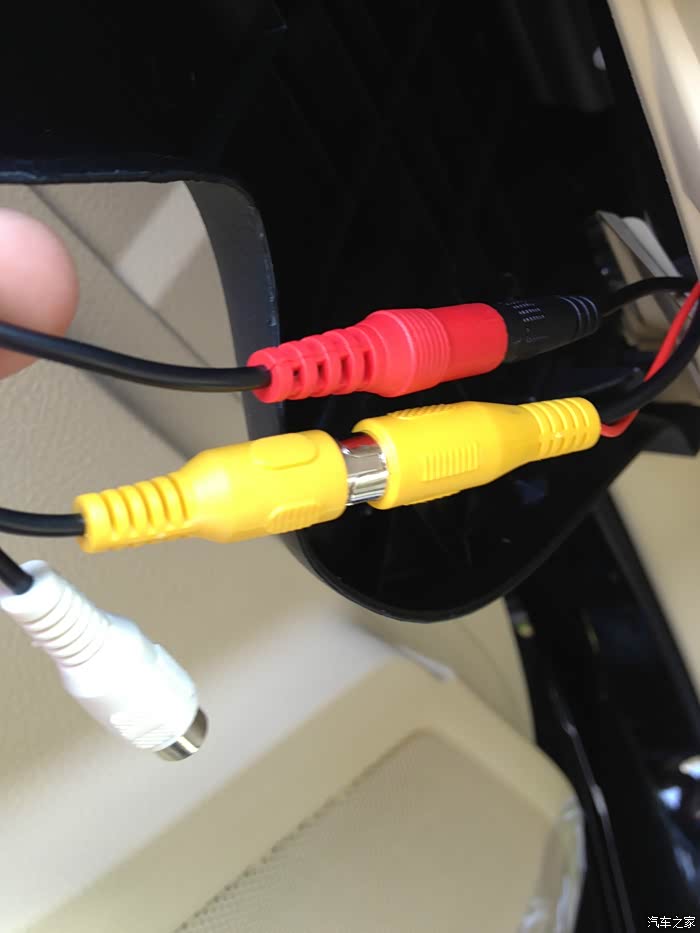

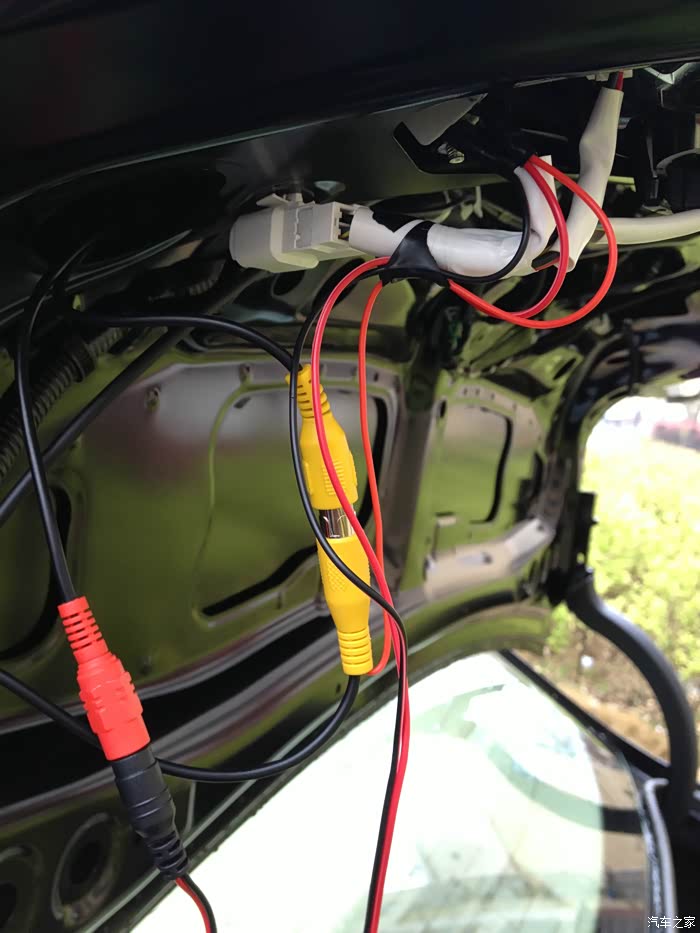

下面的黑色头是摄像头电源线束，红色接倒车灯线正极（绿白色），黑色接倒车灯线负极（黑色），接好后与红色头对插即完成摄像头电源的供给；下面的黄色头的黑色粗线里面其实是两根线，一根提供摄像头视频输出信号至中控显示器的，一根是提供正极电源给中控显示器的，这根红色线也接倒车灯线正极（绿白色），是提供给中控显示器正极电源，这样的设计是原理是挂上倒挡倒车线电源正极通电，摄像头和前面中控显示器同时通电运行点亮，否则如果显示器正极电源从前面接线将一直亮着。

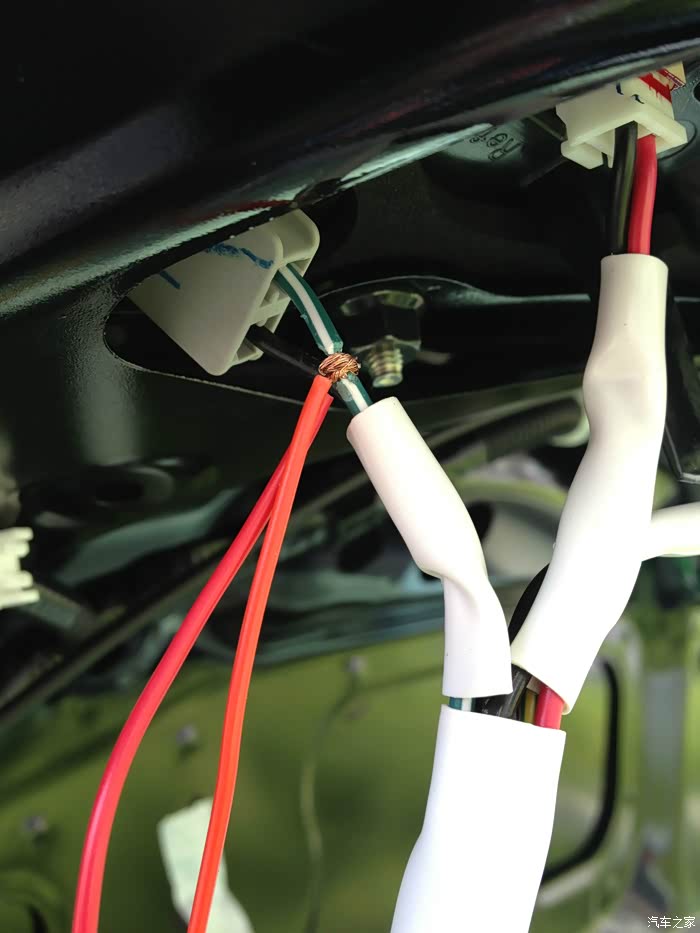

两个红色一起接倒车灯正极（绿白色）

摄像头电源线黑色线接倒车灯负极（黑色），然后用防水胶布将正负极分别包裹好

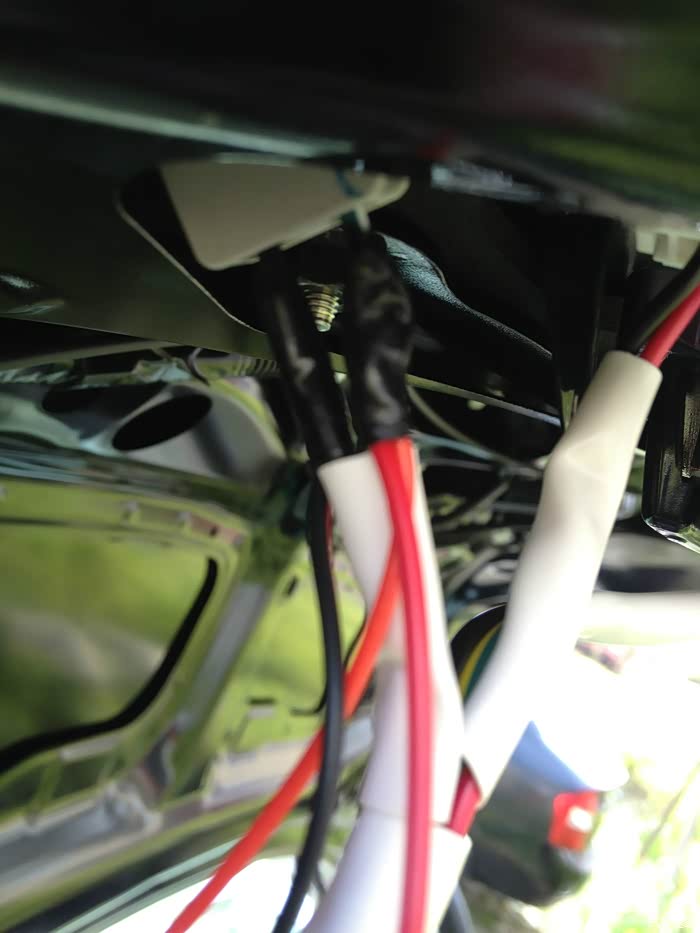

完成接线后整理一下线束，用防水胶布与其他线缠在一起，这样不乱

卡进原车的白色卡子里面

将接线处的线用胶布缠在原车线束上

将多余的摄像头电源线也用胶布缠在一起和视频线都可以裹在一起

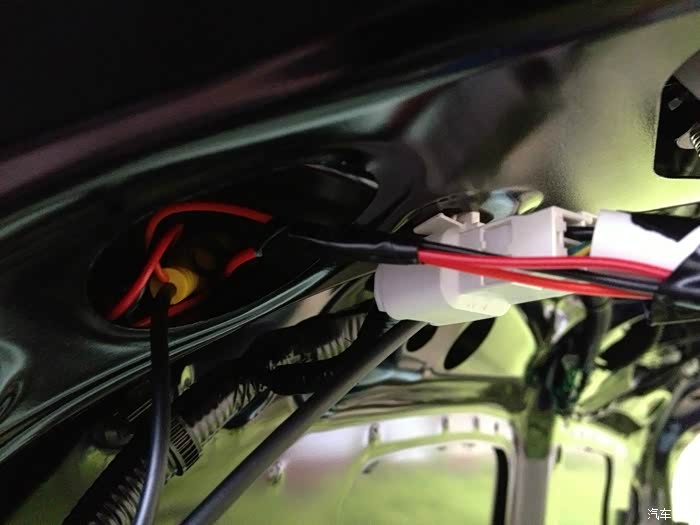

塞进圆孔里面

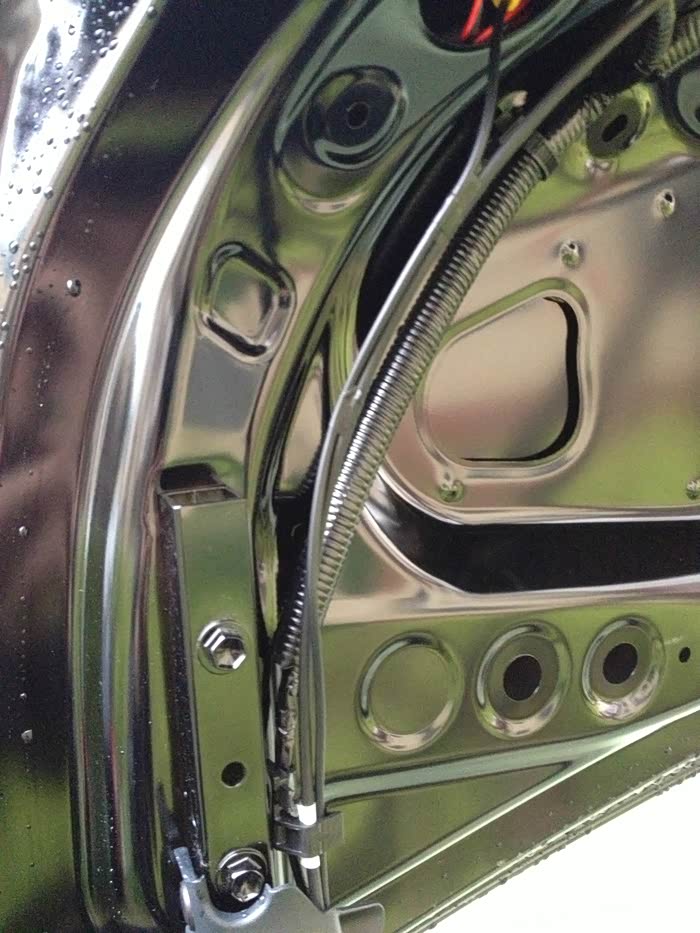

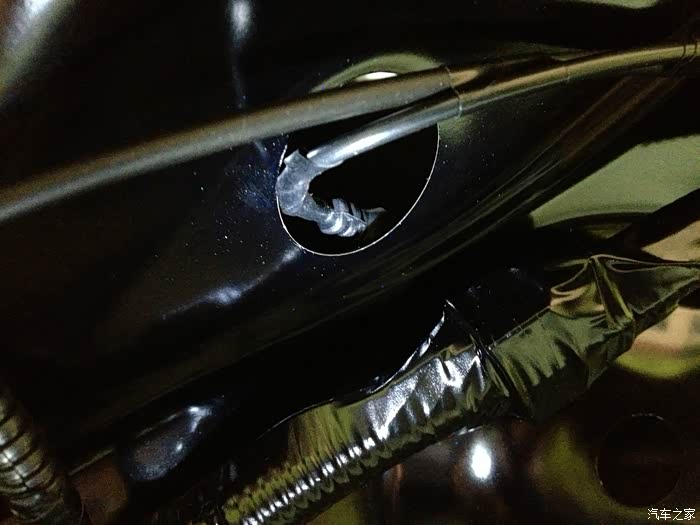

检查摄像头线束穿过的地方，和铁皮有接触的地方包裹一下胶布以防破皮

这个与铁皮接触地方也包裹一下

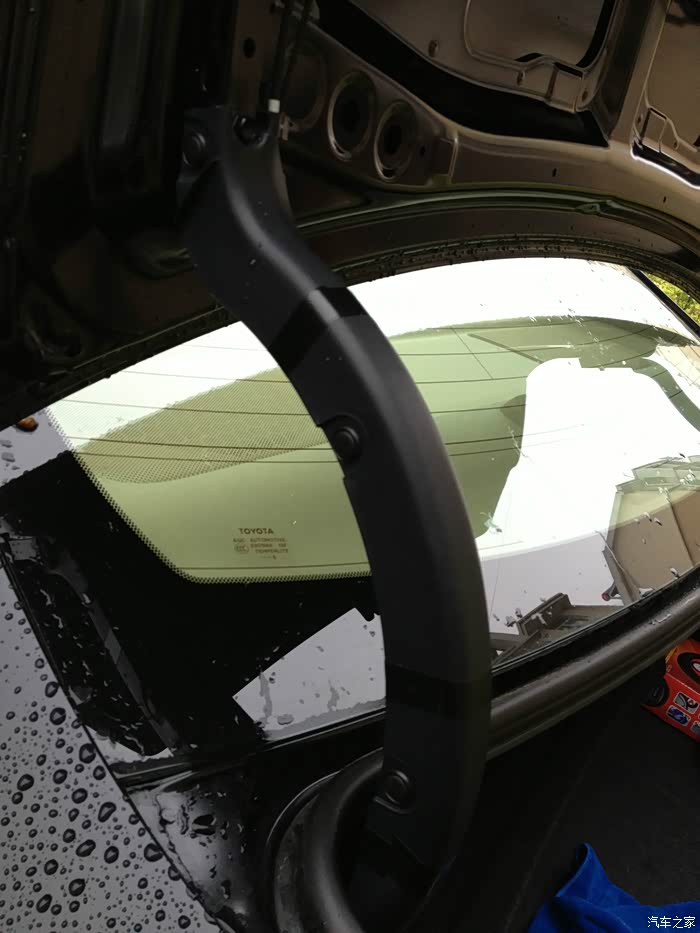

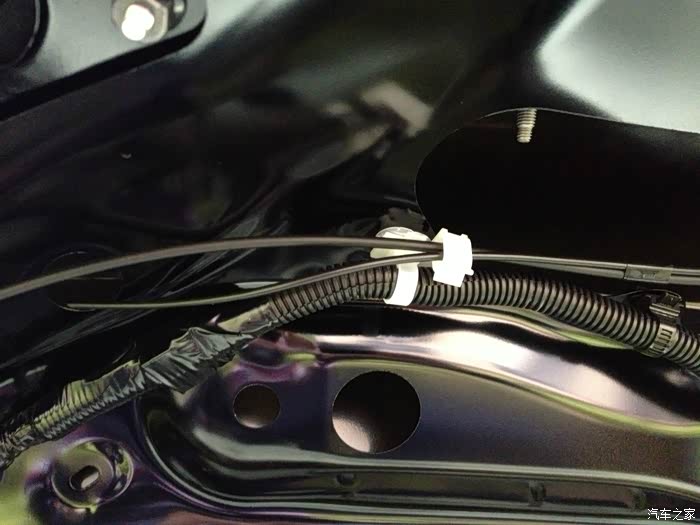

剩下这根粗黑色视频电源输出线顺着原厂线束包裹一下走进后备箱

继续往下走线，这里可以拆开把线塞进里面，但不想拆怕拆坏，所以就用胶布包裹了一下，其实也没什么不美观的

线进了后备箱

线进了后备箱侧面装饰板里面

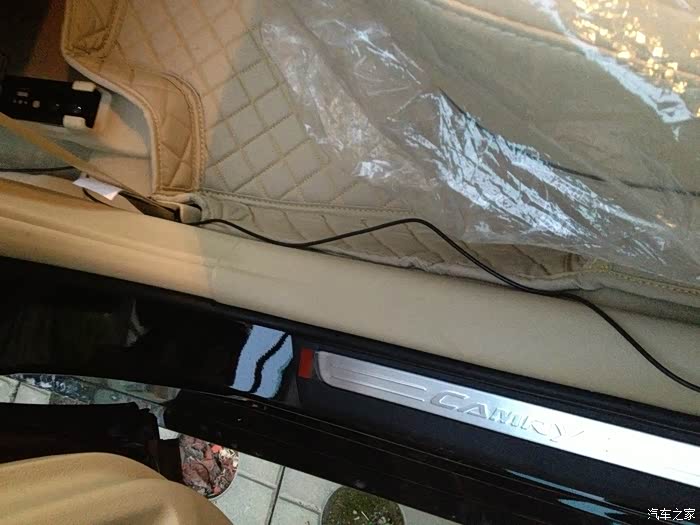

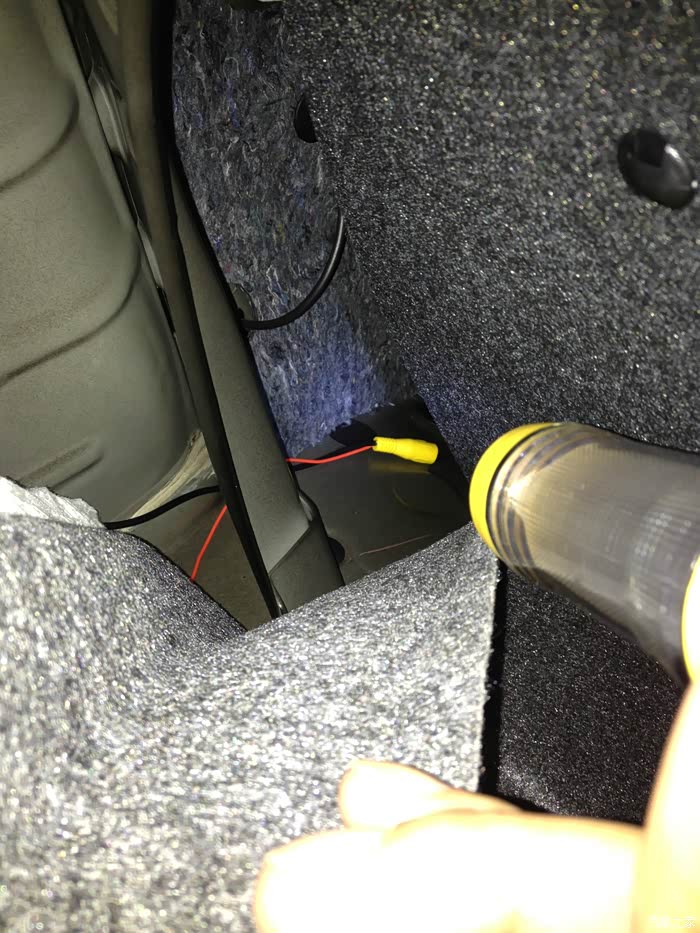

掀开侧面装饰板（侧面装饰板是用魔术贴与座椅靠背装饰板粘贴的，两处魔术贴撕开就可以掀开），将线顺着地板从这里穿到后排座椅后面

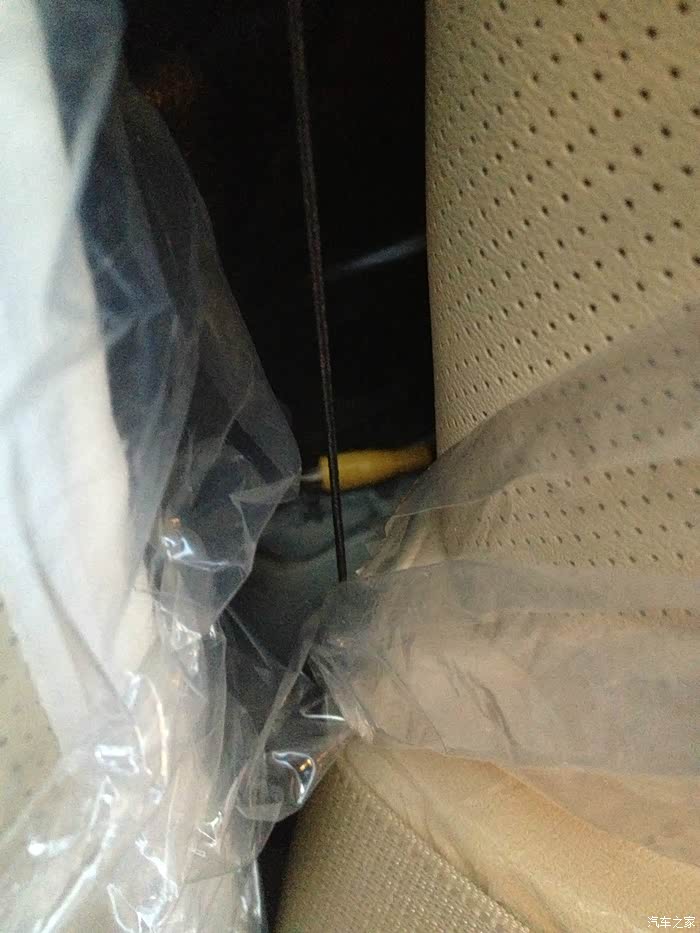

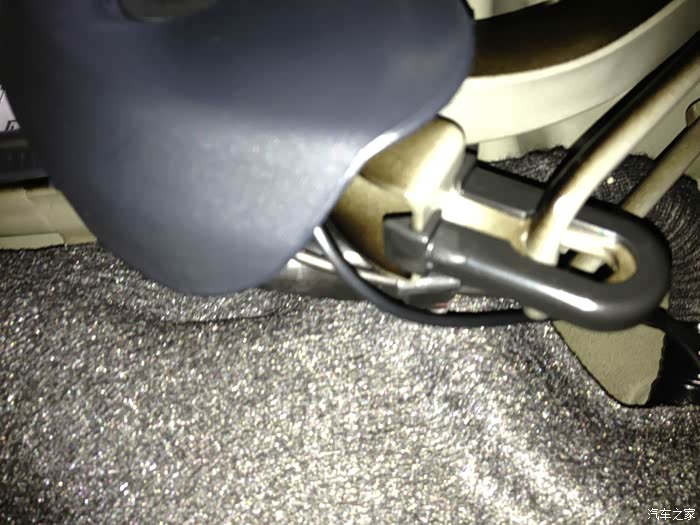

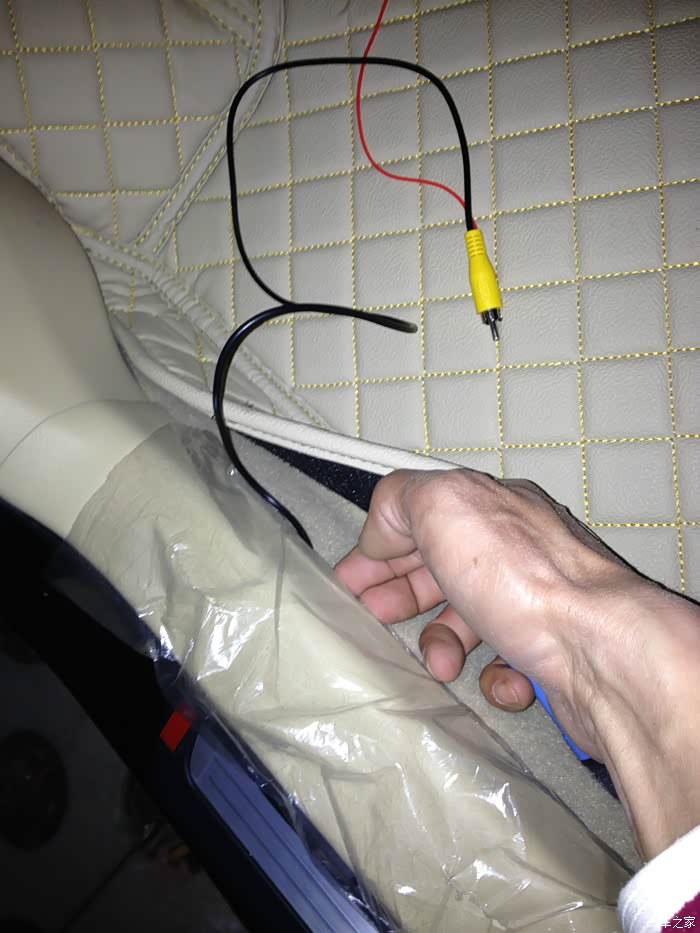

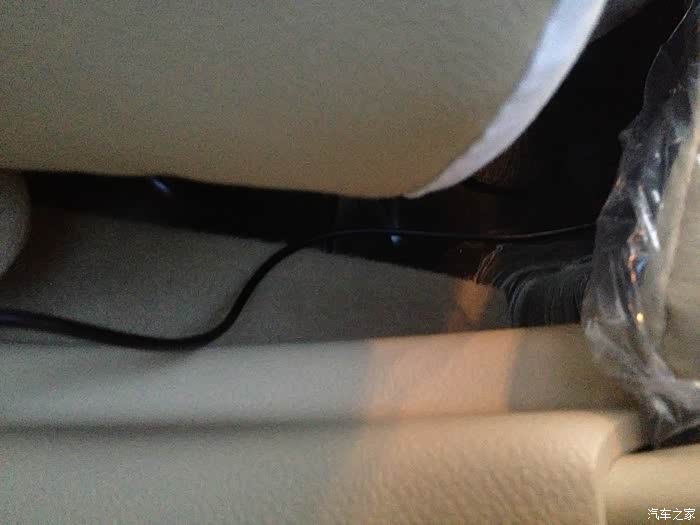

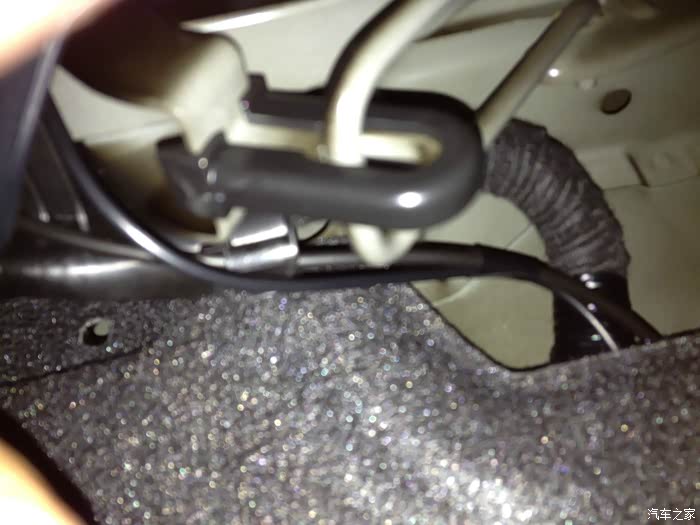

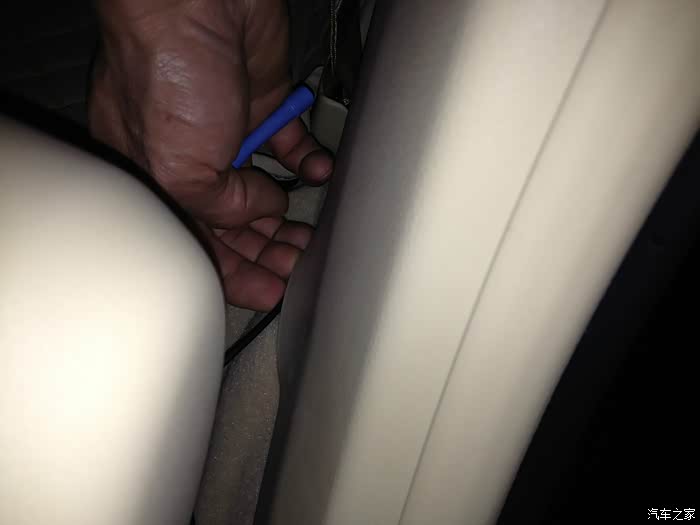

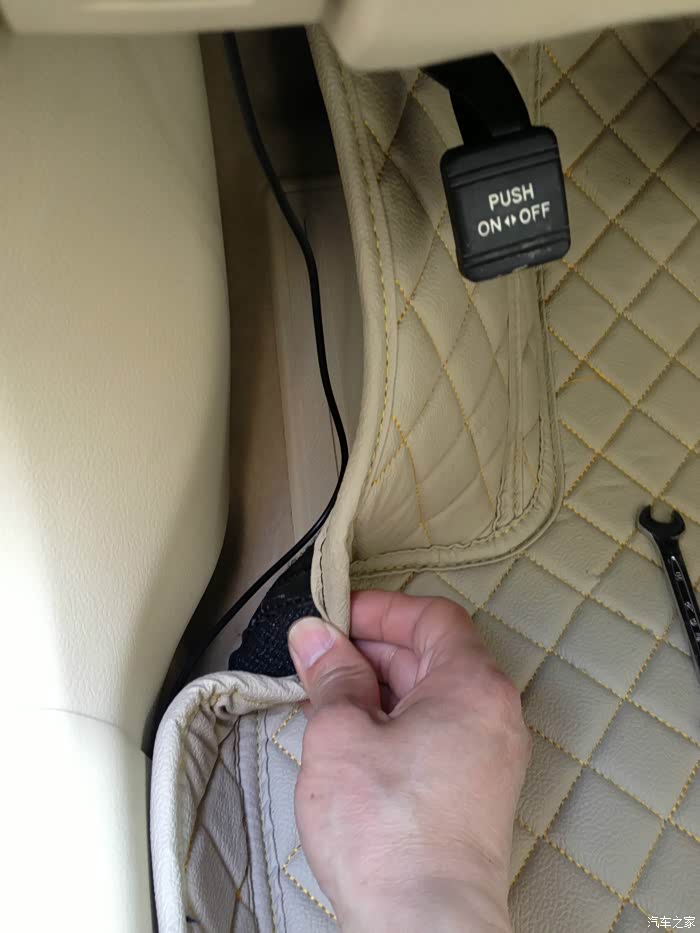

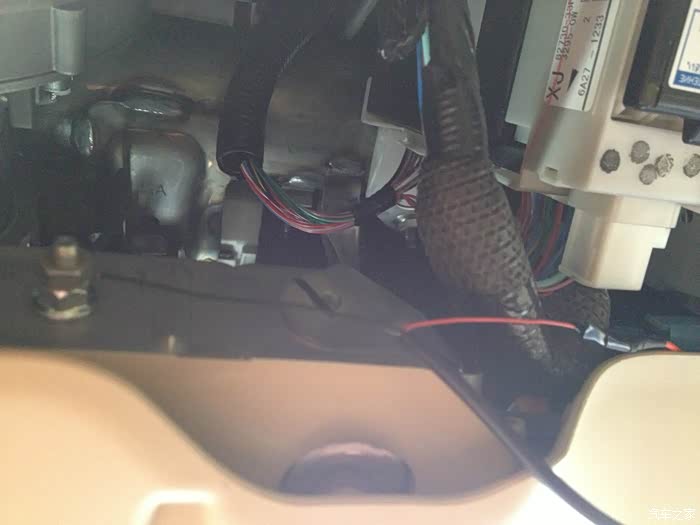

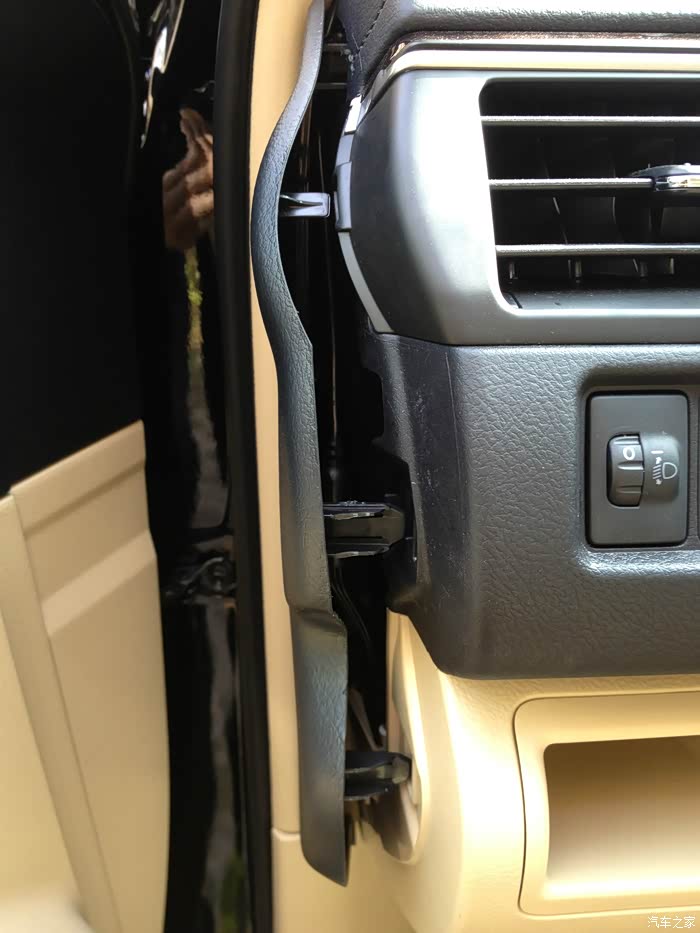

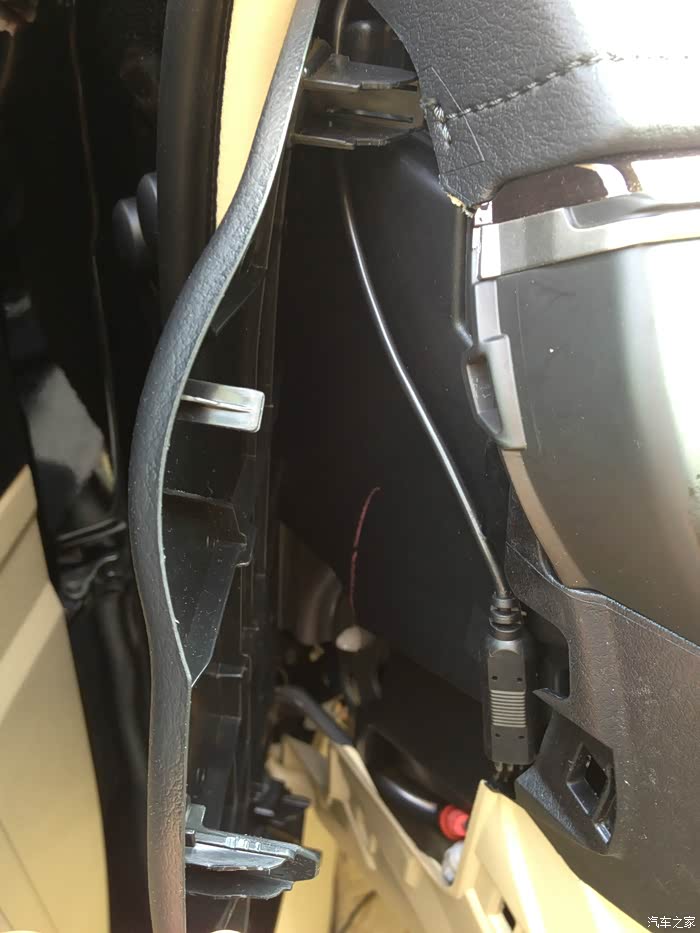

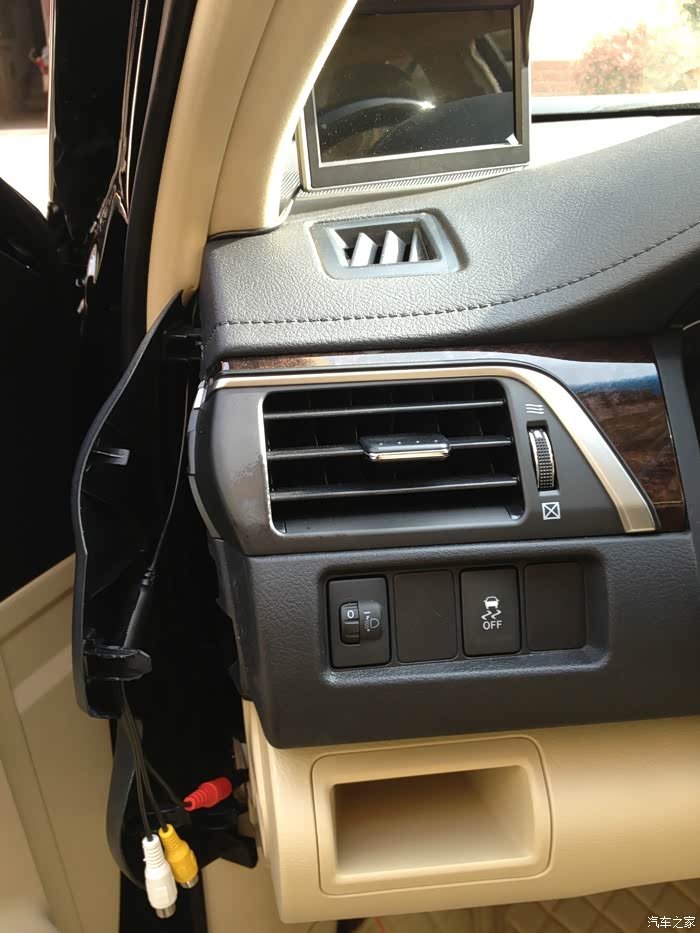

掀开后排座垫就可以看到这根线了（后排坐垫前面是两个卡扣卡住的，每个卡扣离后门边30厘米左右前面，一边一边往上抬，手伸进去能摸到一点卡扣然后双手一起往上抬稍微使点劲没事的，就能掀开了，座椅掀开往里面投的时候要注意，坐垫后面有两个白色的粗点的东西要插在座椅靠背下面的黑色铁杠上方，否则坐垫后面没有支撑做人会陷下去，其实大家可以尝试先掀一边，只要能把这根线引出来就行。）
