23款北斗星加装前门高音喇叭
本以为前门高音喇叭只需要拆开门板，拧上自攻螺丝，直接插头插上就行。结果拆开门板后发现，23款小星有着x5的内饰，却没了x5（甚至老款北斗星）的配置：高音喇叭预留线和插头都没有
。
1）左前门高音喇叭
。1）左前门高音喇叭

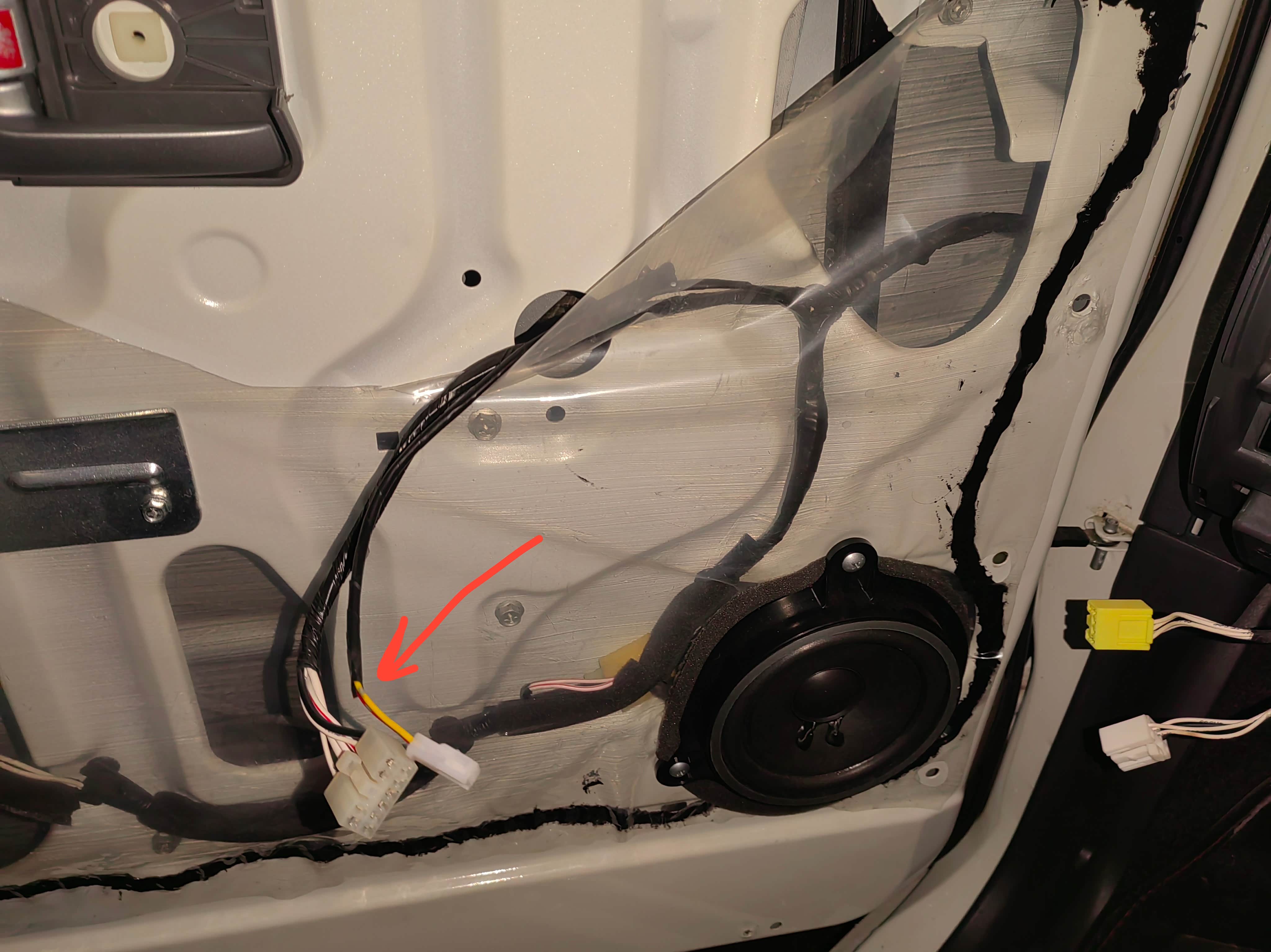

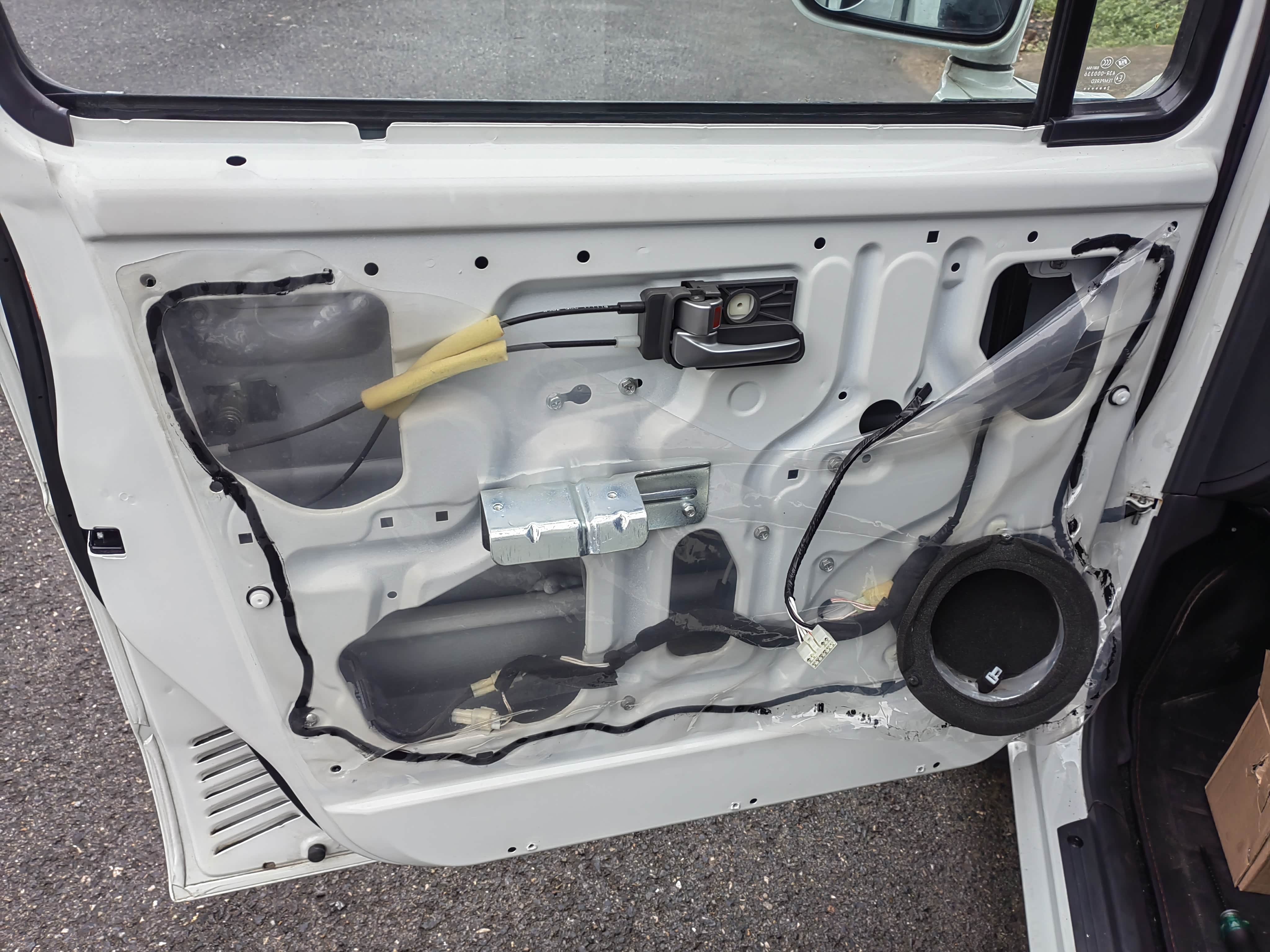

首先拆开左前门内饰板，发现里面没有高音喇叭预留线和插头

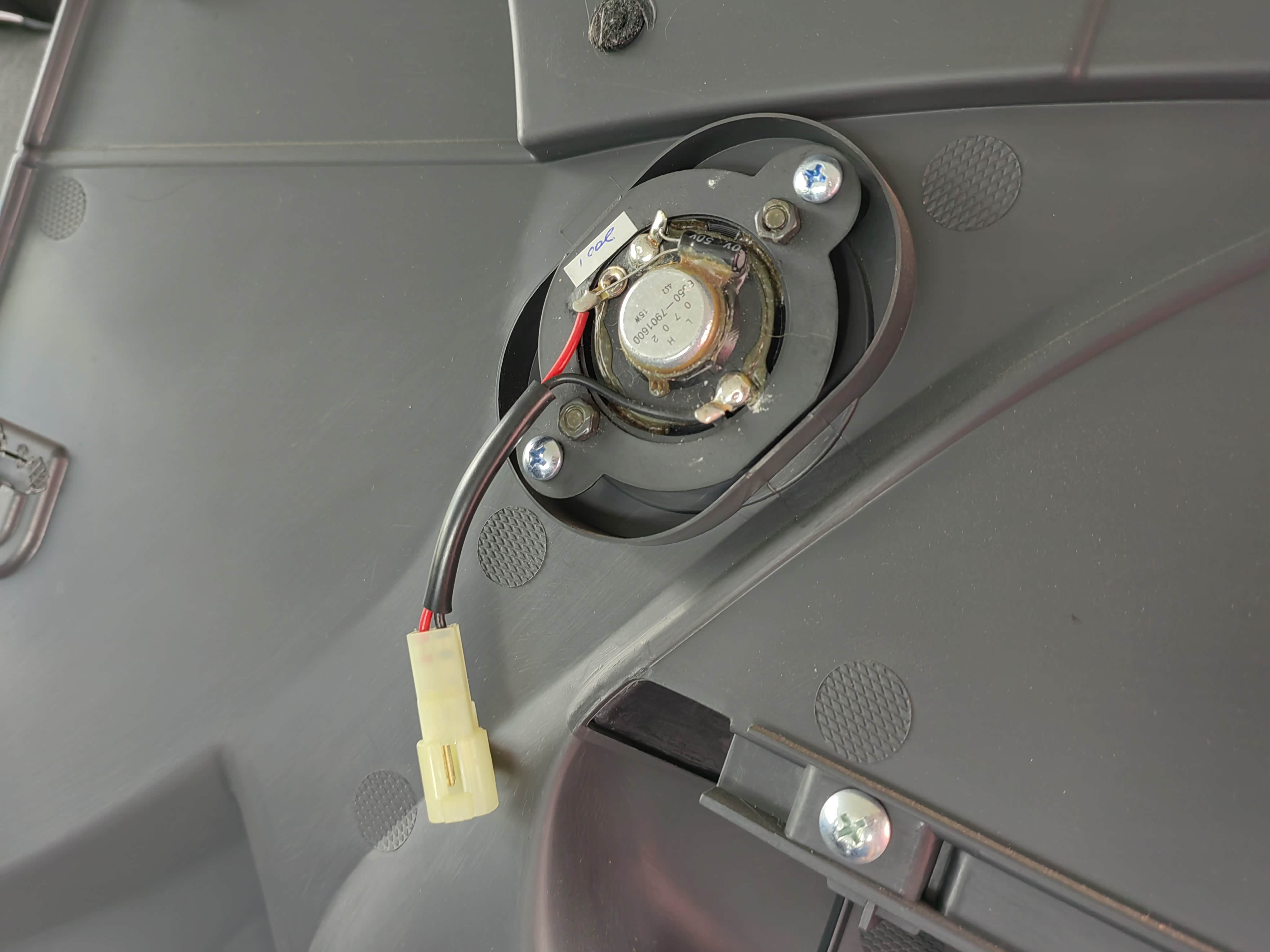

先用m4自攻螺丝固定买来的高音喇叭（12元/个），给自己点成就感

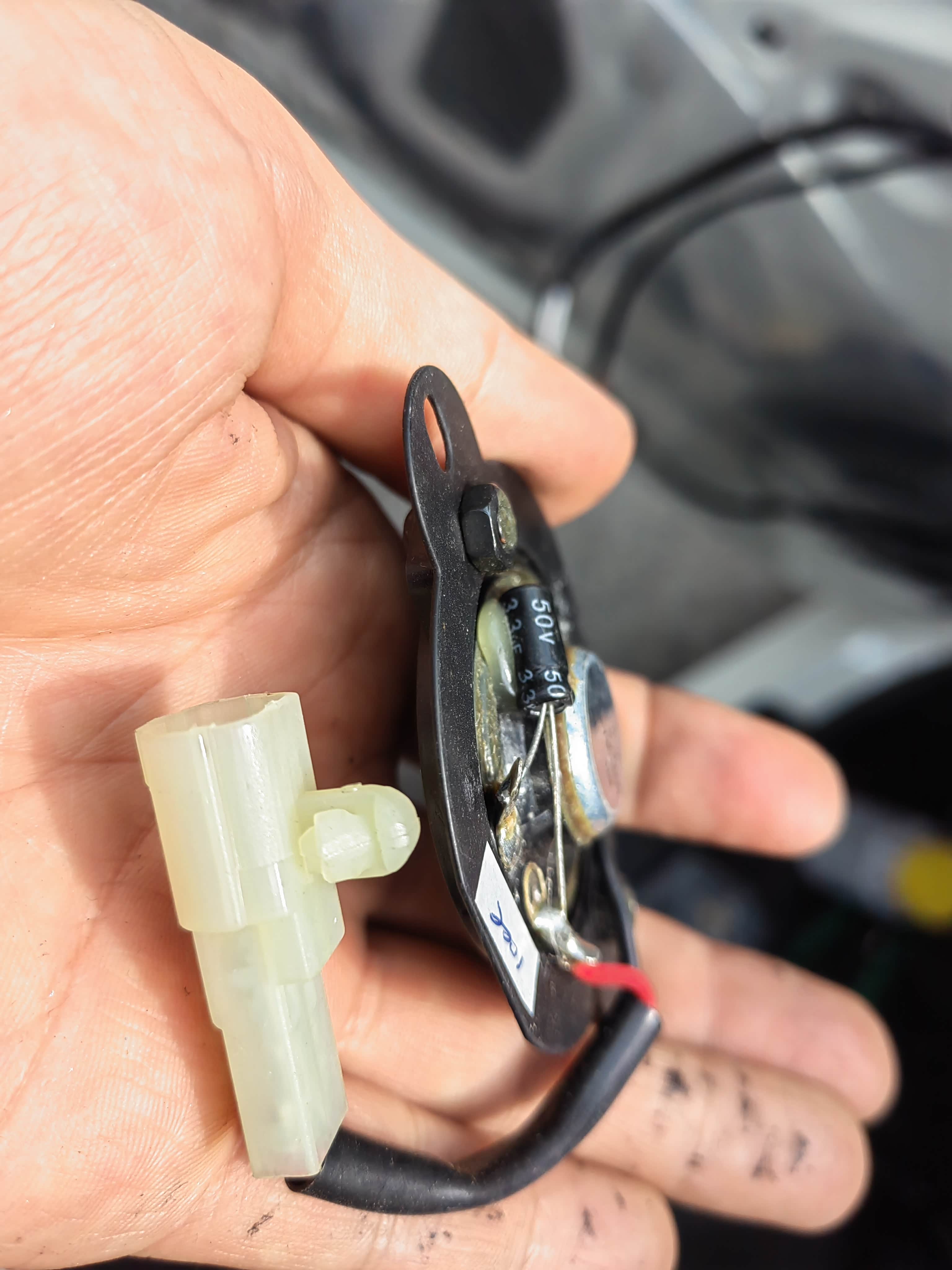

高音喇叭串联了3.3uF电容
由于已经买了高音喇叭，只能自己制作接线和插头。经过研究发现，高音喇叭自身串接了电容进行高频滤波（如上图所示），其信号线和中低音喇叭线共用的（如下图所示）。
高音喇叭接线图（别的论坛借的）
接下来的任务就是寻找中低音喇叭线。由于23款北斗星线束都是白色（老款还是彩色的），不容易区分和寻找，仔细观察发现线束上印有不同的字母，只能根据这个进行寻找。
首先拆下下方中低音喇叭
顺便观察下防水罩构造
23款北斗星喇叭是上海徽俊的，和老款的航盛喇叭品牌不一样，不过尺寸/参数一样，就是反面没有自带的塑料防水罩

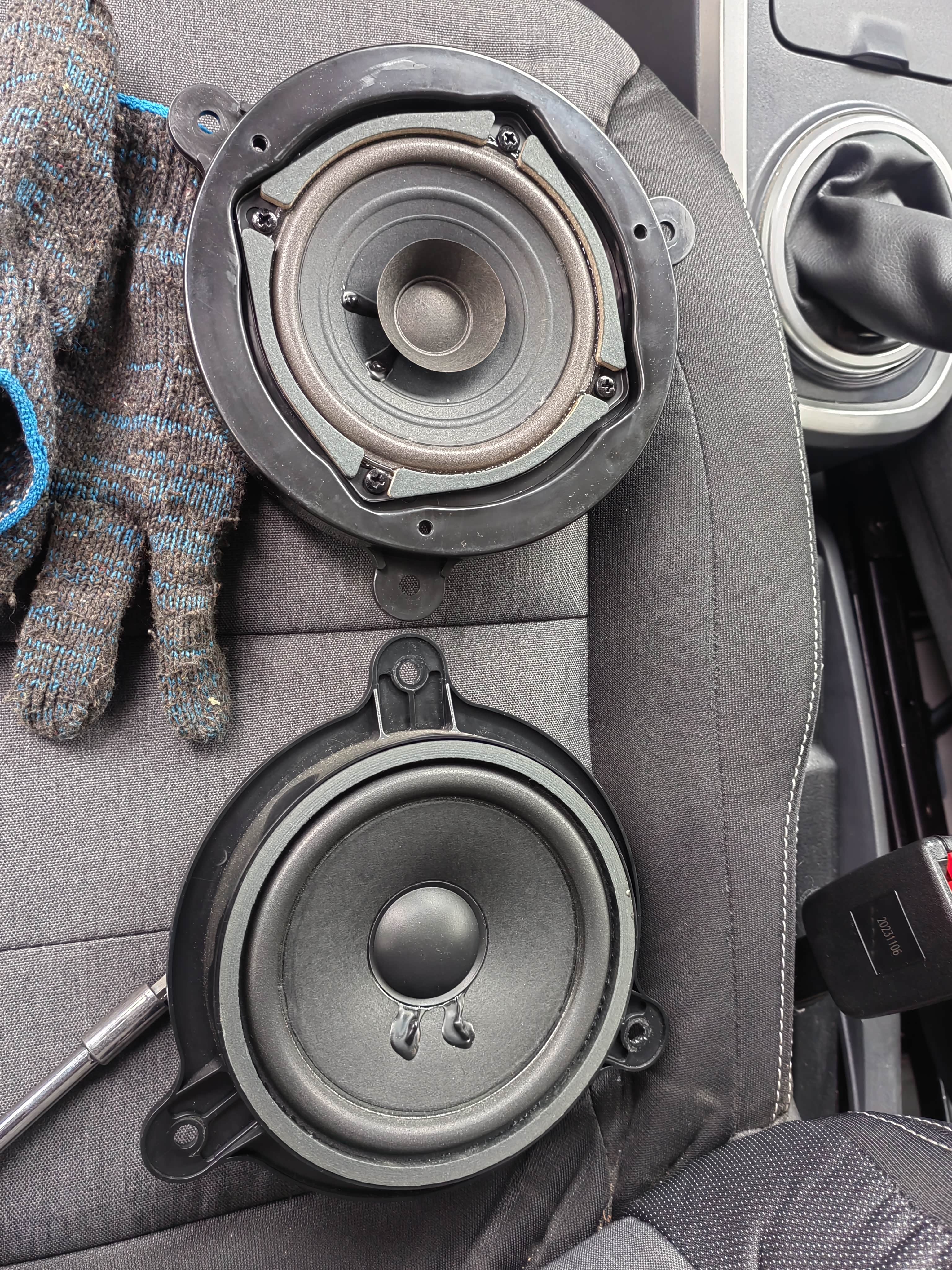

23款北斗星中低音喇叭正面（上方航盛喇叭是我买了准备加装后门的）

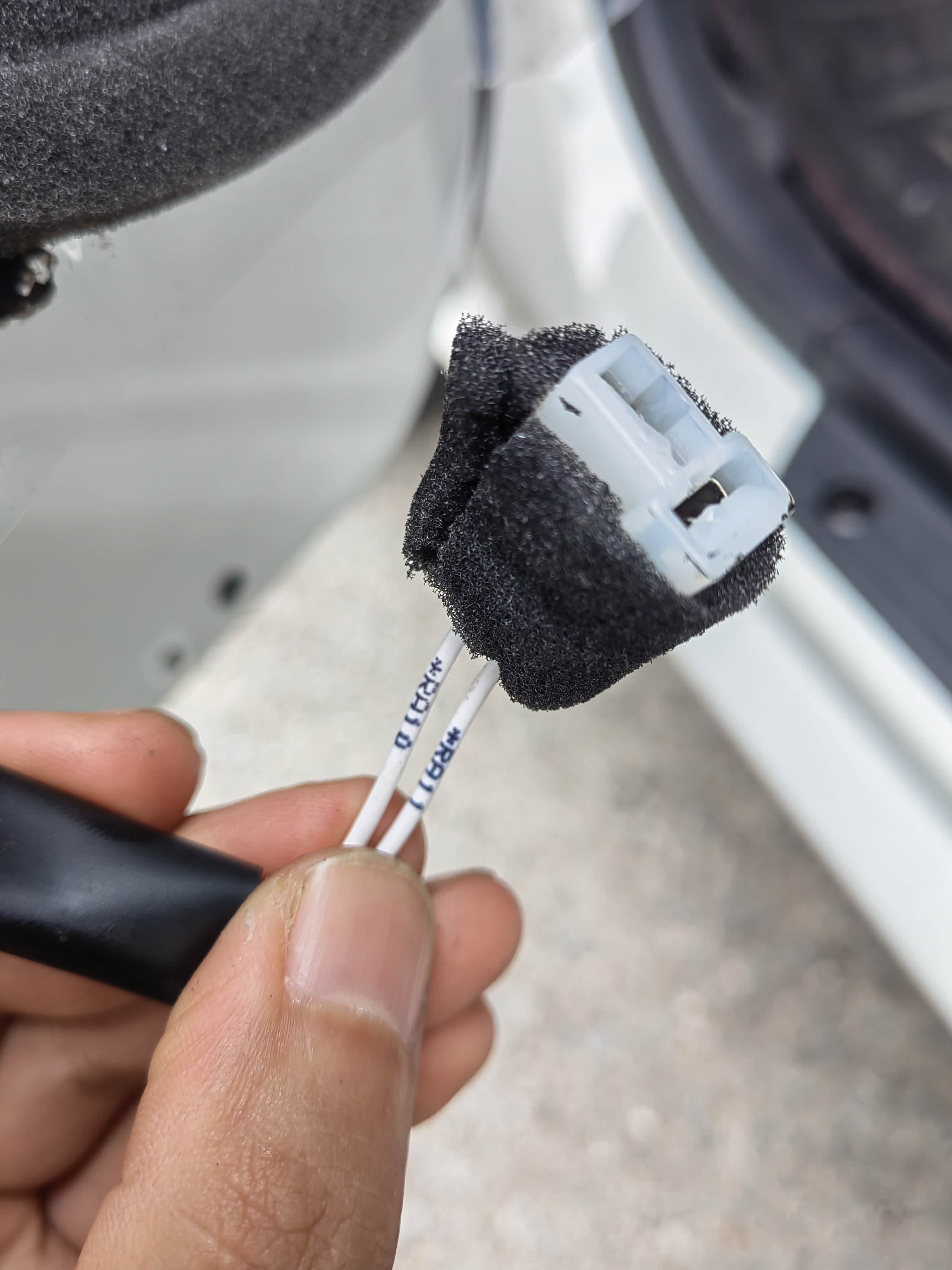

拔下左前门中低音喇叭插头，观察发现*RA10（+）和*RA11（-）是信号线
只能用自己买的航盛喇叭插座正负极标记判断信号线正负极，23款小星中低音喇叭插座没有正负极标记

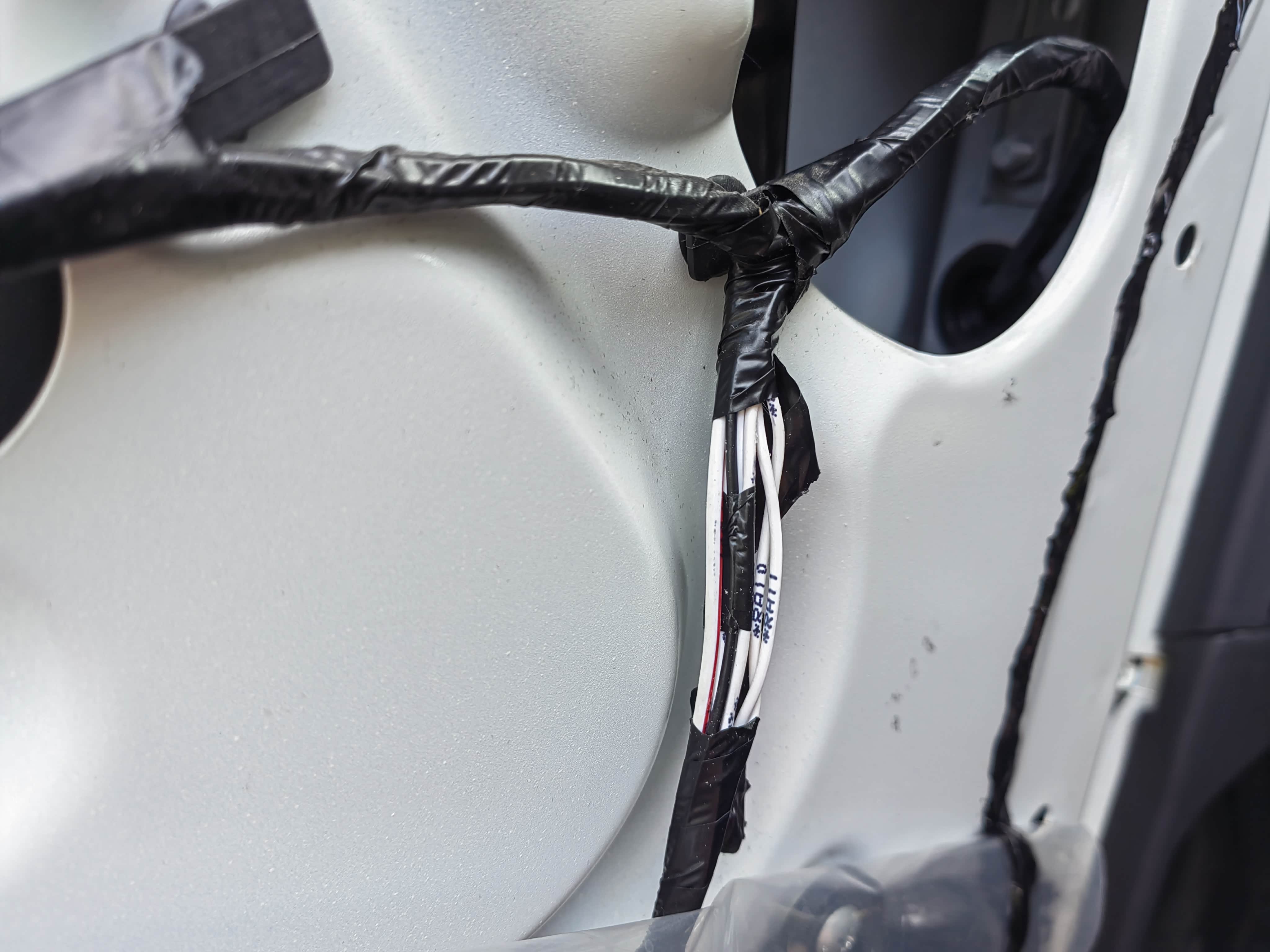

回到车门侧线束，小心隔开胶布，终于找到了*RA10和*RA11两根中低音喇叭线

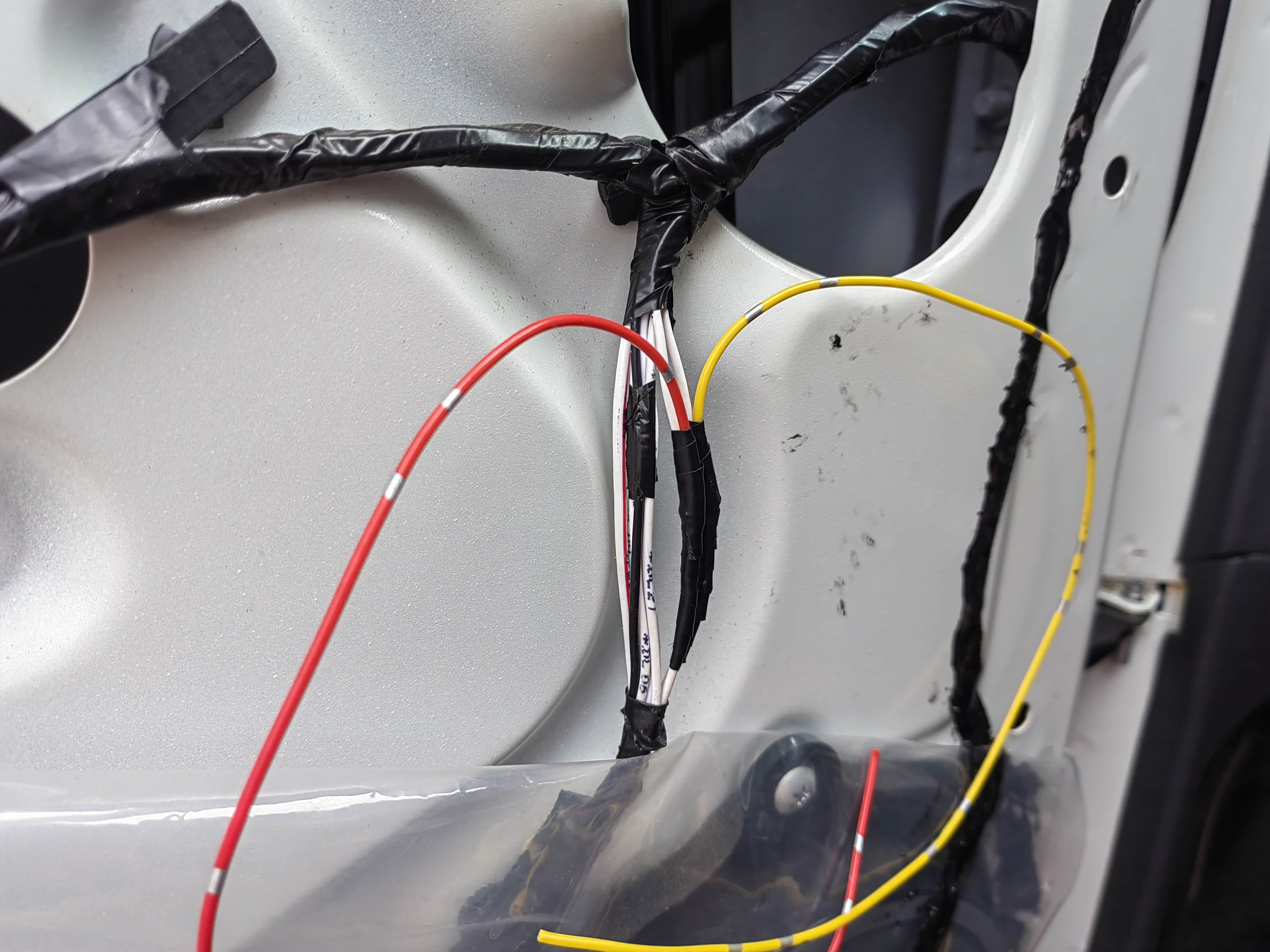

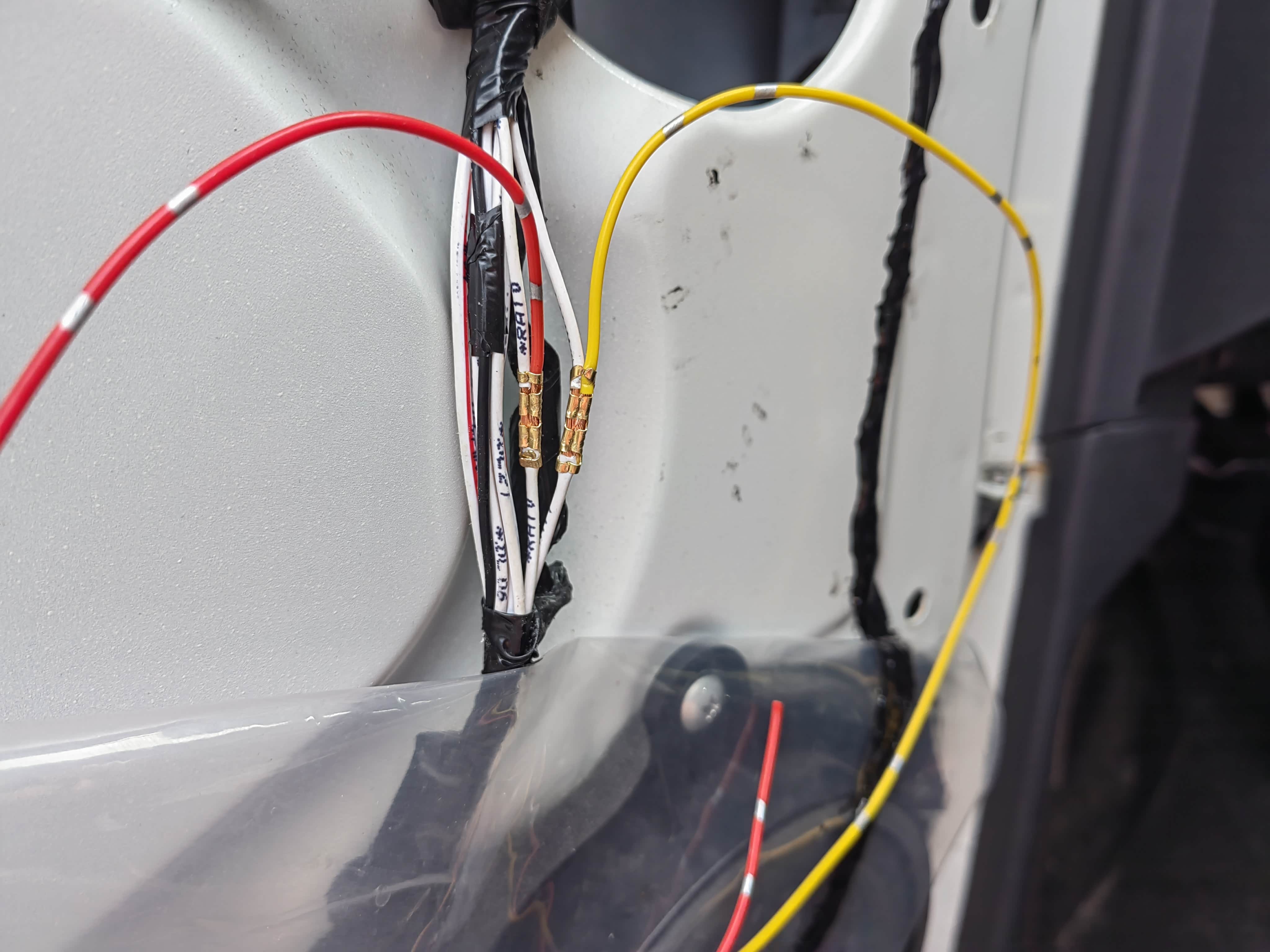

小心隔开线缆外侧胶皮，用冷压端子并联引出高音喇叭线（红+黄-），喇叭线粗度是0.5平方毫米的。
然后胶布包裹好高音喇叭引出线
这是高音喇叭车门侧插头型号
高音喇叭引出线线和插头制作完成，插头端子也是冷压的（刚才外面下雨降温，没来得及拍下）

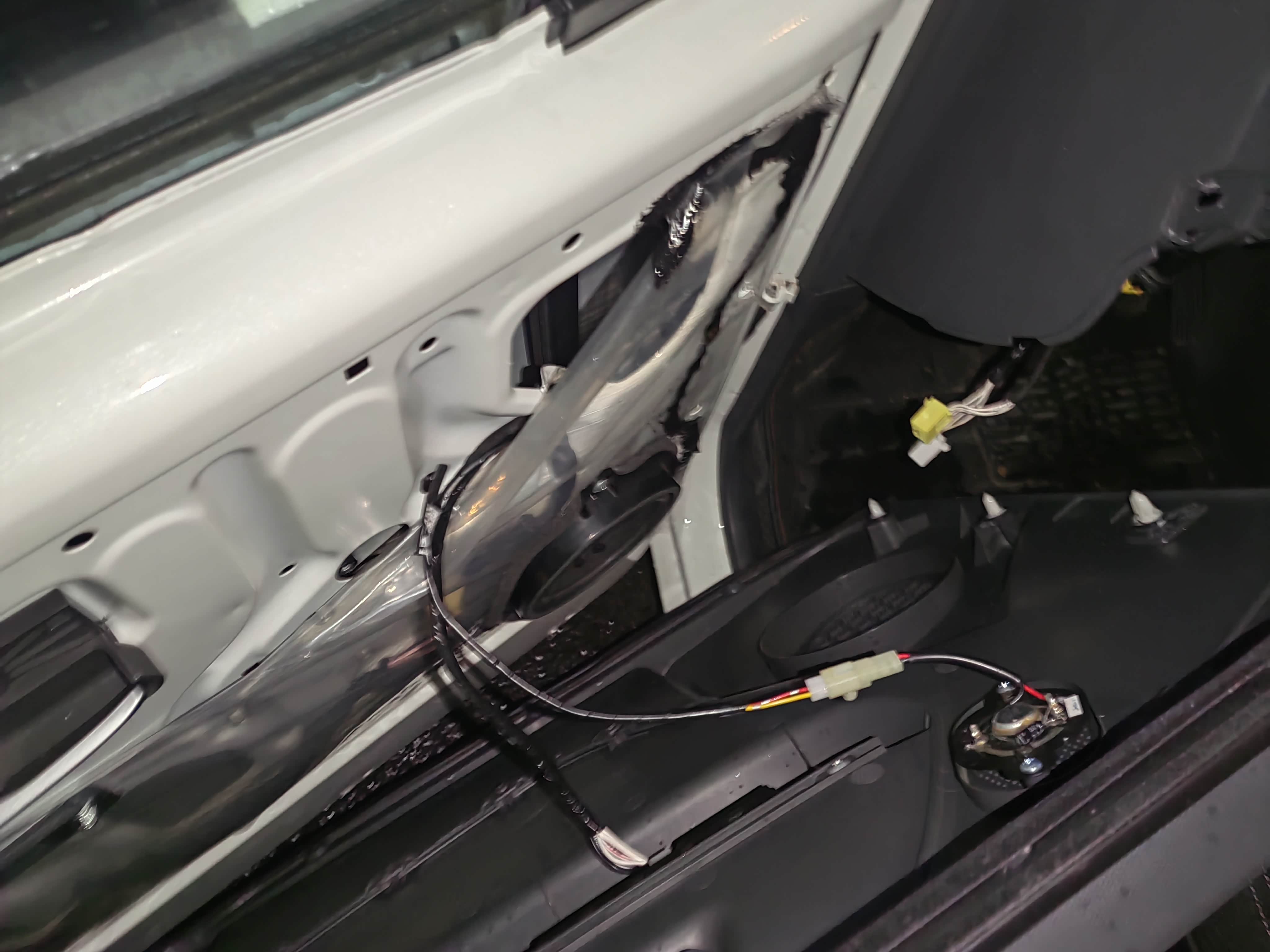

左前门高音喇叭实现对接
2）右前门高音喇叭
有了左前门的经验，右前门也类似进行加装。
有了左前门的经验，右前门也类似进行加装。
右前门中低音喇叭线为*RA06（+）和*RA05（-），后来发现这两根喇叭线出厂时装反了！
类似把车门侧线束胶带割开，找到对应的*RA06和*RA05，也是冷压并联引出右前门高音喇叭线（红+黄-）。后来发现右前门喇叭线出厂装反了，红黄引出线也重新交换接了。

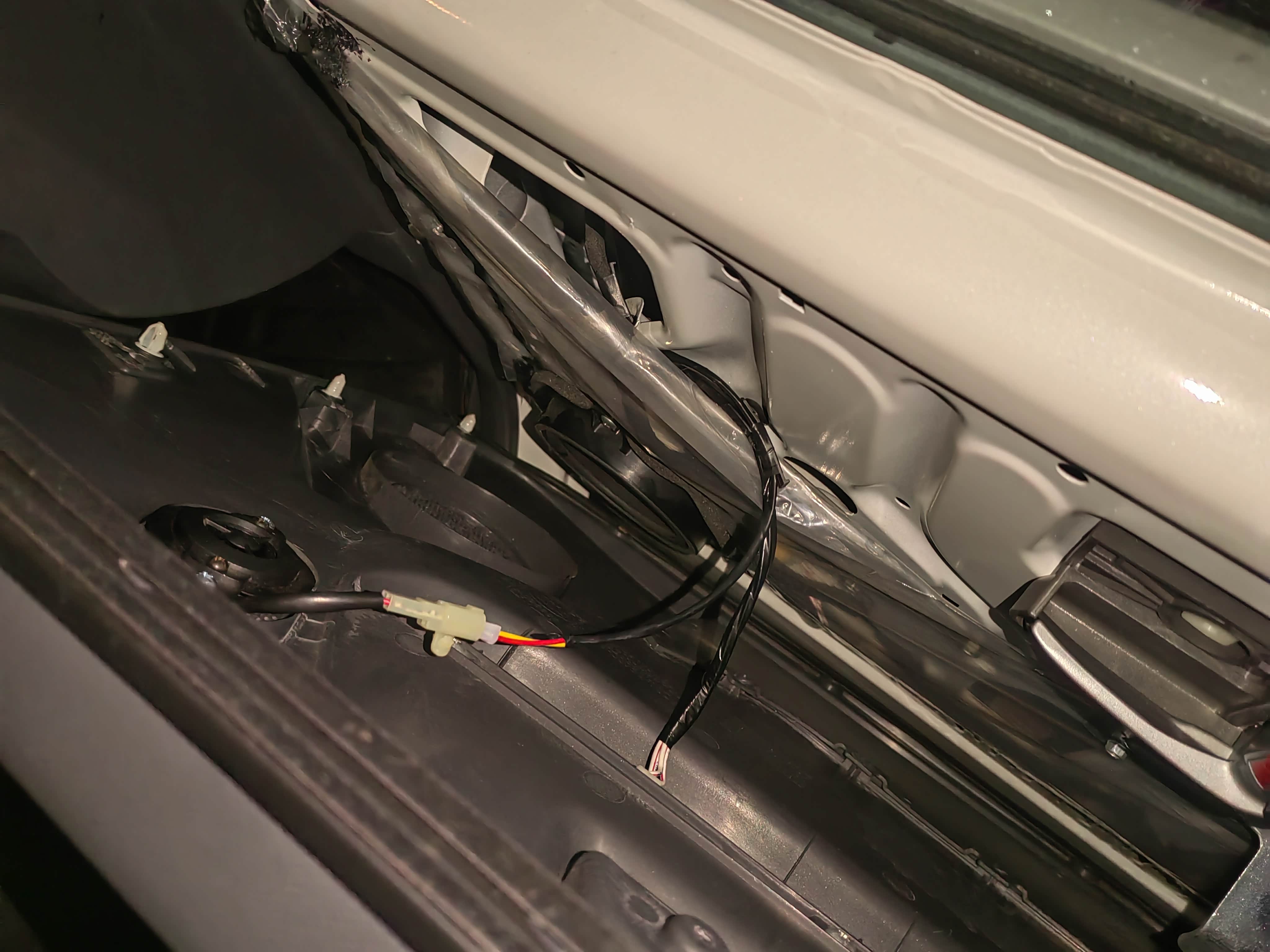

类似完成车门侧高音喇叭插头（图中高音喇叭朝向装反了，后来重新安装了），实现右前门高音喇叭插头对接

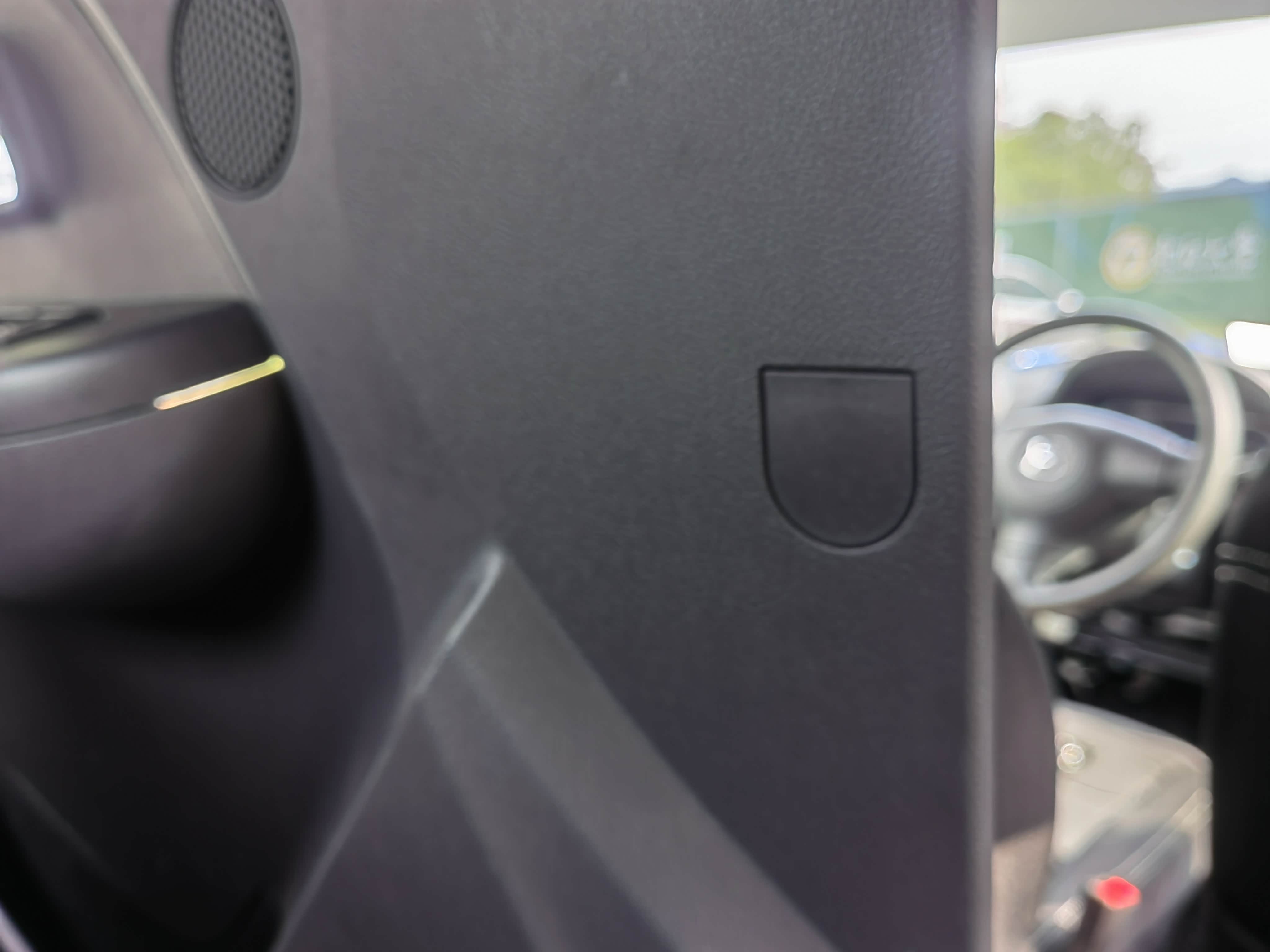

顺便观察下这个门板内饰上的神秘塑料盖

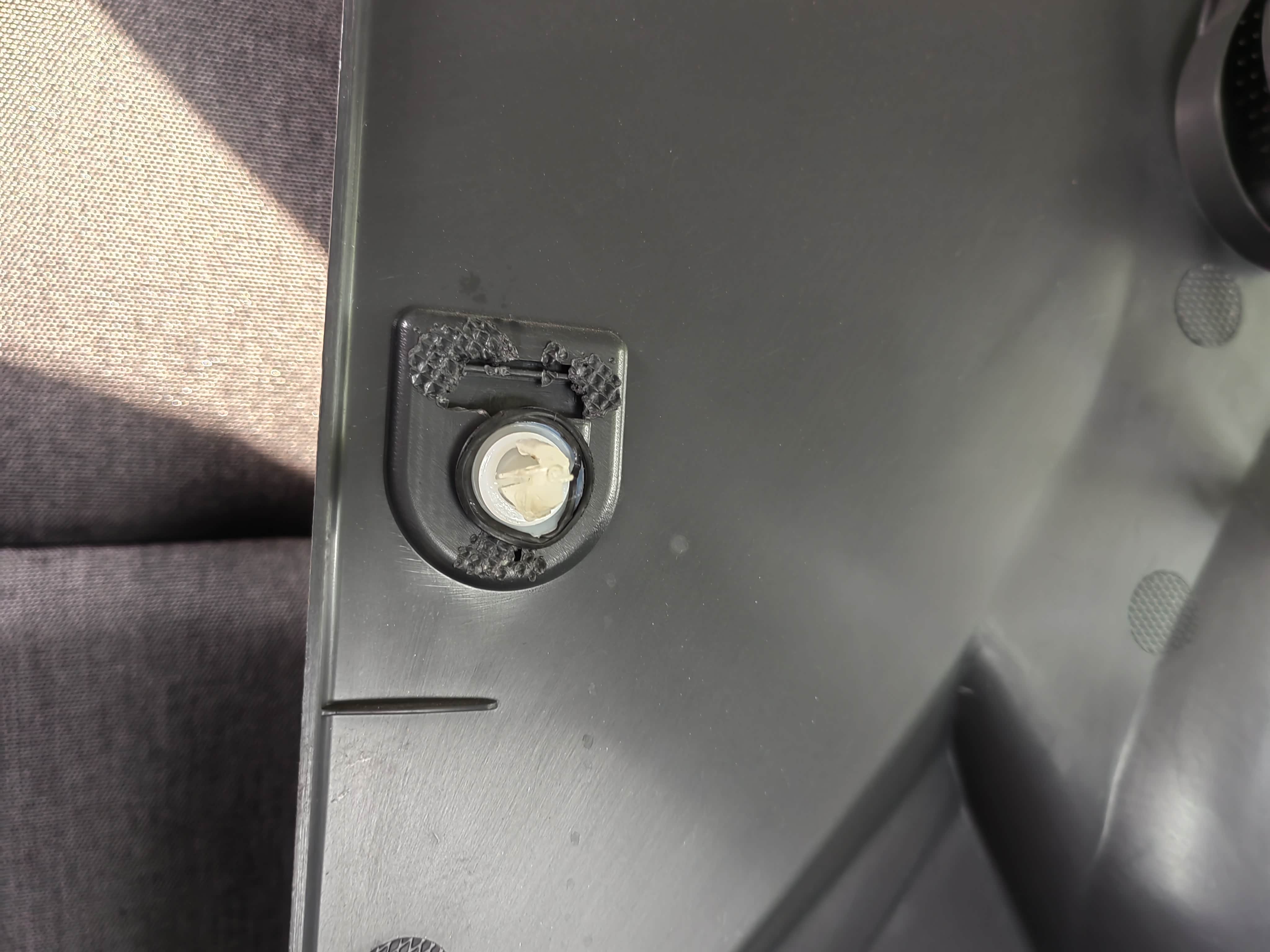

反面也没有啥，就是个卡子座
本次工作历经多日才完成，主要困难就是被昌河减配掉的前门高音喇叭预留线和插头。天气好时候很闷热还有蚊子，今晚又是大风下雨降温，整个过程没有想象地简单顺利。考虑到下雨，只能抓紧时间完成前门高音喇叭安装，以把前门内饰板尽快复原装回。手机连接车载音响的AUX音乐🎵，感觉效果还是不错的，音质更加“丰富”了，这应该算是高音喇叭的贡献吧。
