有幸收了个拆机导航（对方卖车了），然后60元网购了一个带牌照灯壳的专用倒车摄像头（含线）。

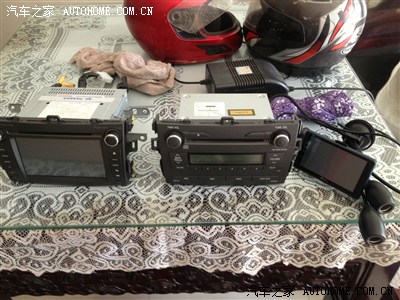

不多说了，先上个全家福，值得一提的是原车CD机是松下的，丰田品质。

本次安装是无任何破线操作的，所以担忧原车线路会被破坏的车友就放一万个心吧。

下面分3步走，安装正式开始。

第    1    步      接线的检查和准备工作

首先需要做大量功课，论坛搜索相关安装贴，看帖学习，我大约看遍了所有安装贴吧，所以这次虽然是我的第一次，不过依然很是胸有成竹。

好的，拿出导航接线图和线束先研究下怎么接线。

CCD AVIN接口，连接倒车视频线莲花接口（该导航的CCD AVIN接口是收到倒车信号直接在屏幕优先切换倒车视频的，所以这里不需要另外接倒车视频触发线）。

AUX AVIN接口，连接行车记录仪视频线，使用时导航界面切换到AUX视频就行了。

用记号笔涂下颜色以区分，其他的视频输出啊、方向盘控制线啊咱用不着。

这些线路的话就一个黑色的接收音机天线有用，其他用不着。

这里的两个插口直接和原车CD线对插就行了（傻瓜接口，直接按大小对插就行），其他3根分线也用不着。

拆下原车CD机上的金属固定架和黄色卡扣，安装到导航上。

留出待用接口，其余都包扎好，以防止中控异响的发生。

第    2    步      导航的安装

拆中控，这里就不多啰嗦了，论坛很多教程。理论上只要拆上面两个装饰条就行了，但为了方便拆卸还是建议下面的装饰条先拆掉，这样的话上面的装饰条底部就出现了着力点，可以用筷子往外直接用力翘出来，不用怕坏质量ok。

用力往外拔掉出风口（注意别把双闪开关线路搞坏），拔掉插头拿下来。

用10MM套筒扳手拧掉CD机4颗固定螺丝，拿出CD

拔出4个数据插口和1个黑色的收音机天线后，CD机就可以拿走了

这里只需要用到左边两个接口和1个黑色的收音机接口，直接和导航相应接口对插就行了，右边的两个分别是USB接口和方向盘控制接口，这里用不到。

这里先接下，然后通电试试导航，没有问题就继续。

然后GPS天线放到副驾驶A柱，磁铁的直接吸上去就行了，不放心的可以加双面胶。

走线的话直接从手套箱下面过来，两个手能够到的（注意线束和原车线束包到一起，以防异响）。

剩下来的就是各种接口的对插了，然后各种还原。注意别把倒车视频线忘了插上，避免重复拆装。

莲花接头要用胶布包紧，这里借用的图，我是从线束起就开始包的，包的严严实实。

开机试下，ok

---------------------------------------------------------------------------------------------------------------

这里分享下原行车记录仪电源线走线方案，如图这里开了个小口，线路从A柱到手套箱然后从中控进入。

下一步方案就是把这个高高的电源插头换成那种矮矮的可以盖上面板的，这样就完美了。

其余走线教程的话参照我原来的帖子：

PAPAGO!GoSafe168行车记录仪安装使用心得分享~~~~~~

http://club.autohome.com.cn/bbs/thread-c-526-21689872-1.html

---------------------------------------------------------------------------------------------------------------

补充下最新改造成果，可以完美盖上盖板了，如需以下方案操作的可以在侧面开孔然后把线穿过去。

零成本改造papago行车记录仪点烟器电源！

http://club.autohome.com.cn/bbs/thread-c-526-30489930-1.html

第    3   步      倒车摄像头的走线和安装

后备箱饰条和倒车灯的拆装方法这里就不重复了，直接搜索相关帖子吧，太多太多了。

原牌照灯的这块海绵利用起来，或者用3m胶也可以，防止摄像头松动和后备箱进水。

好了，这里开始倒车视频线走线教程：

这里特意画了个倒车视频线走线图（红线），从中控开始-手套箱-然后沿着门槛条一直走，从座椅位置换向（这里为了保持和原车线路一致的后备箱走线），然后经过后备箱左边的翻合管，最后通往倒车摄像头位置。

这里用的是6米倒车视频线，走到最后用线量是刚刚好。

下面是购买摄像头的店铺截图下来的摄像头接线图，非常简单。

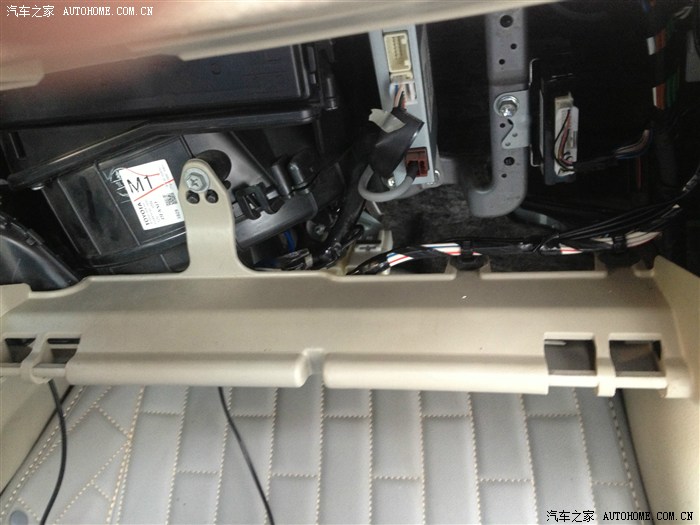

中控开始，走到手套箱

手套箱走到A柱下面，这里的盖板都直接用手往外用力掰就行了。

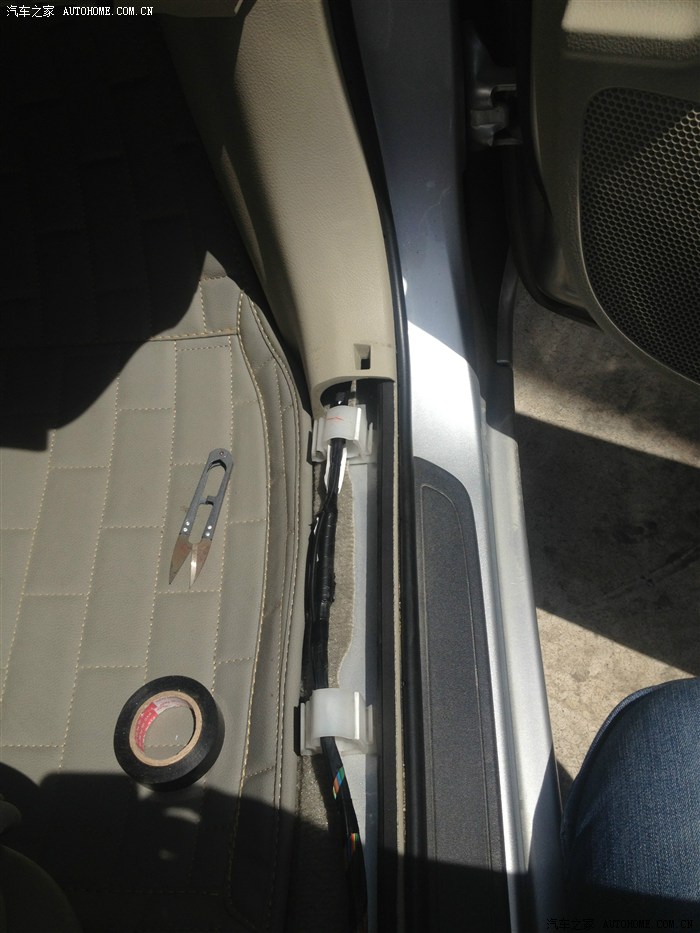

白色卡扣都能打开，把视频线都跟原厂线束捆在一起，避免异响。B柱的话我没有拆，直接用手把线塞进去了，然后拆开后门槛饰条，把线拉直。

这里是后排座椅下方走线，拆装方法的话自己搜论坛，注意红圈位置，线从这里引出来，因为饰板这里和底部是有一定空隙的。

调转方向，往后备箱进发。

（这里更正下走线：图中走线会影响到拆换机油格，请按照红色标注走线，这样就没问题了）


放倒座椅，拆掉这里的侧座椅（只有一个10mm螺丝）

可以很清楚的看到原车走线

这里我们找到后备箱控制线，相当于我们自行车的刹车线，硬邦邦的。

我们的视频线就跟着这根线走。

顺着后备箱控制线从这里出来，一直到车灯位置，对插上莲花接头。

走线从副驾驶调整到主驾驶位置的目的就为的是这个原因，有人问了从主驾驶走不是更便捷么？额，要知道主驾驶位置拆着麻烦啊，副驾驶位置非常简单，而且和GPS线，行车记录仪线顺路额。

这是隔音棉内部走线图，依然是顺着原车线路走的，

最后就是倒车摄像头电源的取电了，我们选择从倒车灯取电，倒车灯拆装方法参照我之前发的改灯帖子。

这里有个不需要破线的小技巧，如图顺着直角转弯的凹槽，我们把线卡进去包好，然后把铜丝对叠一下，拧的稍微粗一点（注意不能过粗，防止倒车灯塞不进去），用工具塞进去，注意修理下毛刺，别造成短路。

摄像头有点大，牌照灯的话不影响，只是换了个灯壳而已。

通电试车，可以看到摄像头照射位置不佳，只能到毛巾位置而不能照到保险杠(固定无法调节)，毕竟才60块钱的东西。

这里说明下，市面上号称CCD的摄像头如有图中倒车轨迹线的，都是打着CCD镜头幌子的CMOS摄像头，CCD摄像头是没有也没办法嵌入倒车轨迹的，除非经过主机的电子处理，那样的话体积就没这么娇小了。

晚上效果也可以，主要还是我那流氓倒车灯的功劳，明显的倒车灯位置要亮很多。
