改装目的：1、一键随时侧视 2、一键随时后视 3、挂倒档强制后视
需要原件：八脚继电器（5.5元），两档开关（3元），侧视摄像头（55元带线），后视摄像头（原先已按），导线若干米
是否成功：Yes！
二十万内的车不一定有此功能哦
重点感谢：大五菱宏光论坛川版线路图支持
作业开始（文字为上图说明）

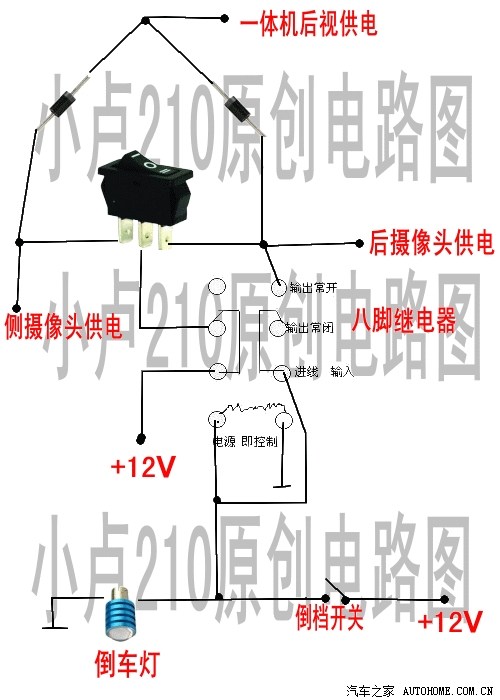

根据川版的线路图改进的线路图
手画的简图，比着接线
万用表必备
监控用12v电源，实验用的

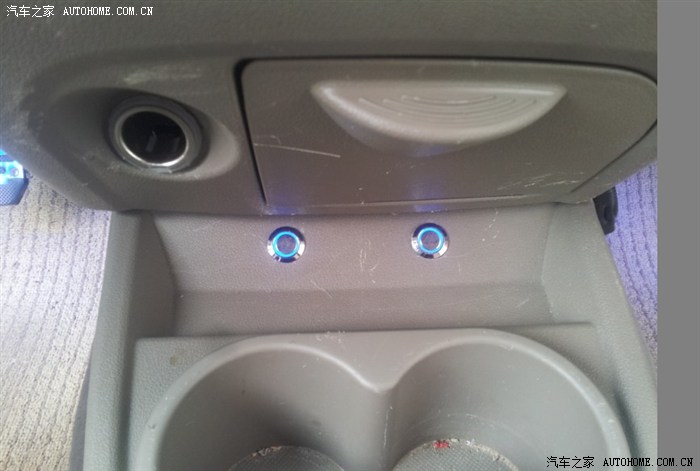

两档开关，中间停止
一共六根腿，这里只用一组

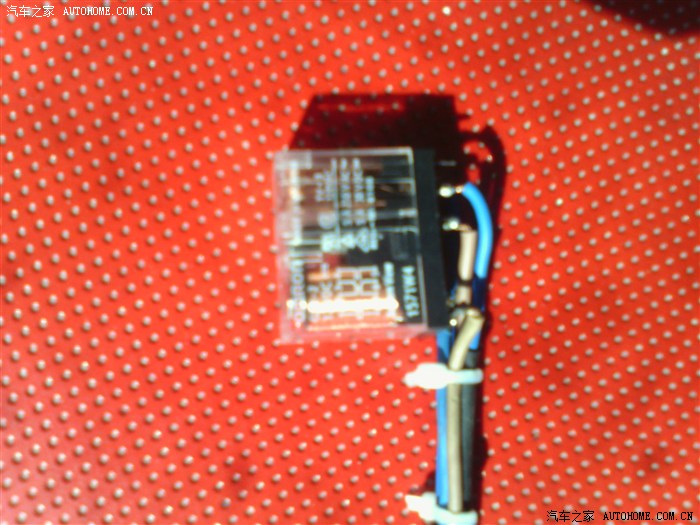

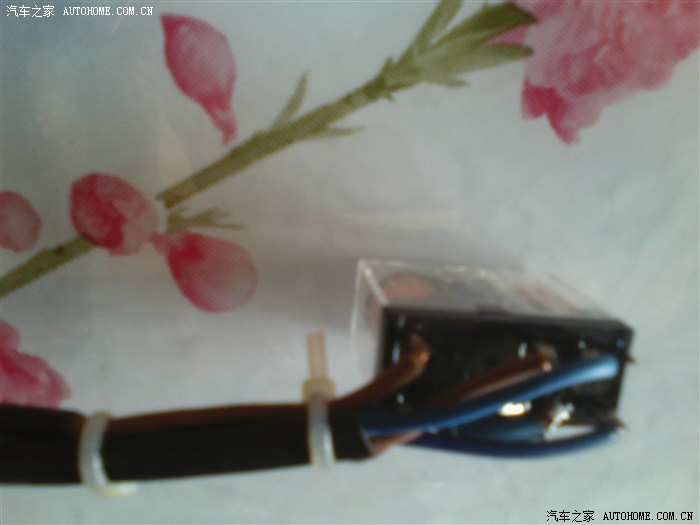

继电器接线说明
两个二极管，焊接
二极管裹好

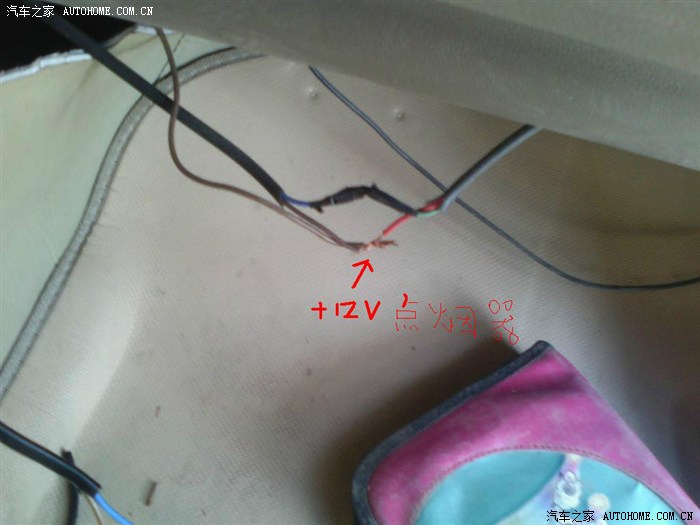

点烟器电源引线，以前就弄得，后雨刷供电、六探头雷达供电，现在又是侧视后视的供电了
看图说明
中间门踏板处的线路，以前的后视电源取自这里，需要改动，恢复原先后视线路，引倒车12v去前面副驾驶室

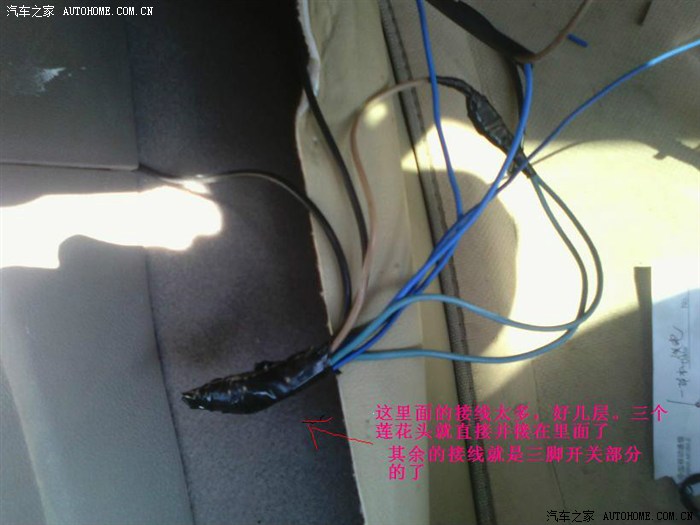

裹好线
剩下的最后一根，随便找个地方搭铁就好
总算接完线了
拆开护板，整理线路
效果图来了
侧视的，光线问题，又是手机拍的，实际很清晰
非倒档后视
挂倒档强制后视
这张照片很有感觉，有木有

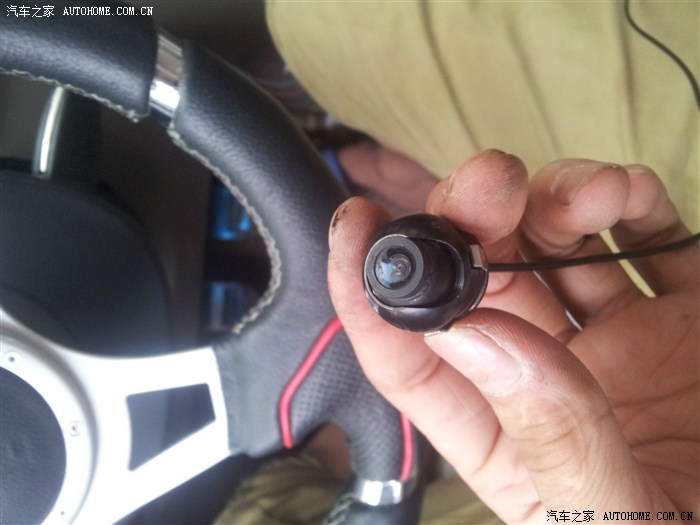

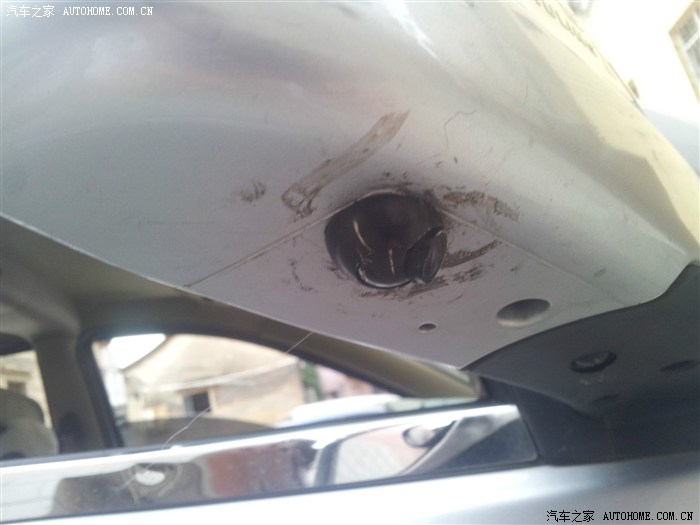

看到了吗，侧视摄像头
特写
此次作业完毕·············
敬请关注后续改装作业············
-
-
-
-
-
-
好！技术帖一定要顶！
-
-
我去年都改了的 也是 一键侧视一键后视 挂倒档自动后视 你怎么成首例了呢 偷偷告诉你 在我知道的人里面你是第3例了！
-
左边测视 右边后视
-
chenglong060 2013/10/24 22:35:38 发表在 13楼
楼主搞家电维修的吗
干制冷的 -
-
有那么复杂吗？疯辉去年就实现这个功能啦

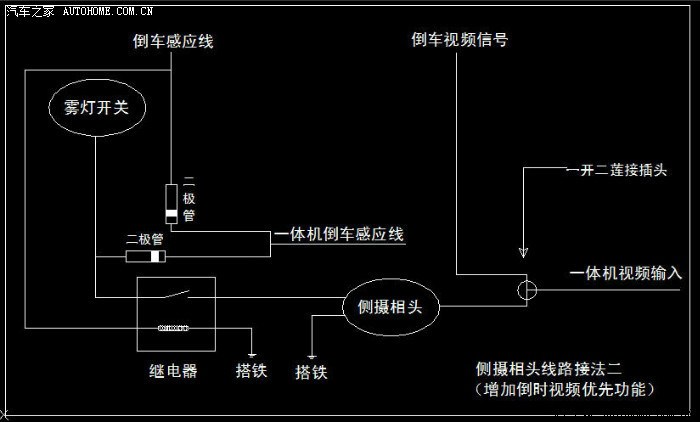

http://club.autohome.com.cn/bbs/thread-c-2139-17076017-1.html方案二(不管你有没有开启侧视,只要一倒档就只动切断侧视的电源而显示后视)
PS:继电器为常闭继电器,我画的继电器画法是错误的
-
