今天淘到一个1993年福特装车的**L汽车功放，不知道怎么接线。

太郁闷了，求哪位好心的大侠指点。

在下不胜感激！                欢迎音乐发烧友交流学习群*号：296216862

上图：

一、原车位置，主要是看到**L这个标志，才眼前一亮。碰到宝贝了！

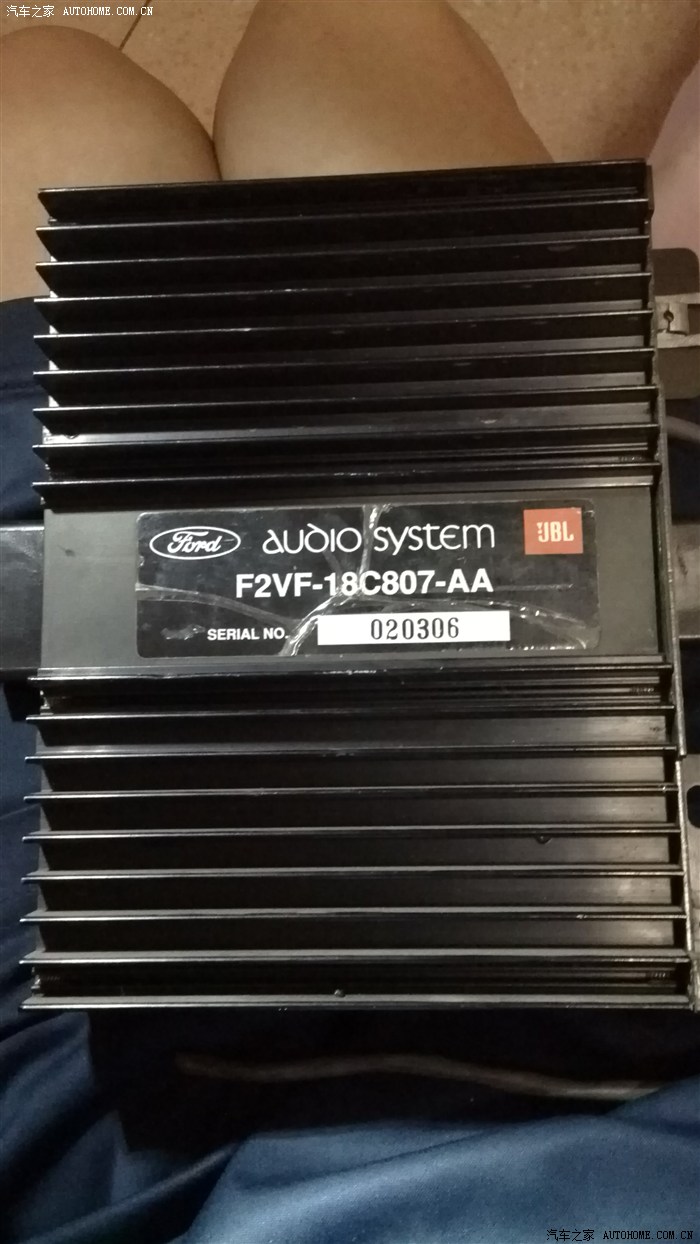

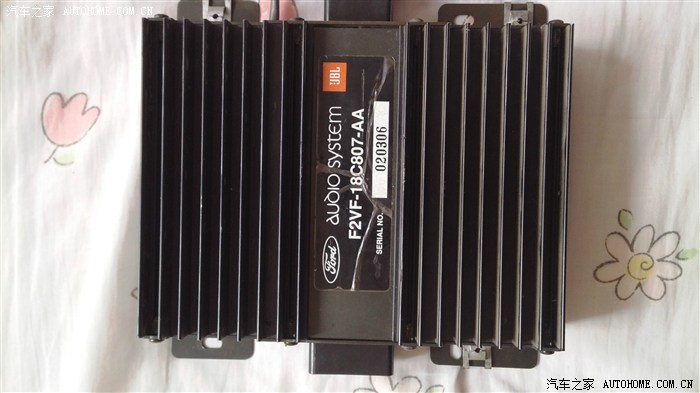

二、外观

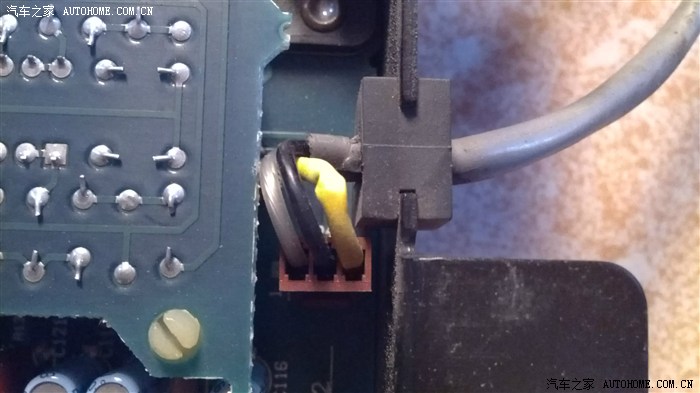

三、电路板上一根线，黑白线是在一起的（屏蔽线），黄线在灰色的套管中被剥皮成裸线了。不知道

      是干什么的，盼您赐教，呵呵呵。

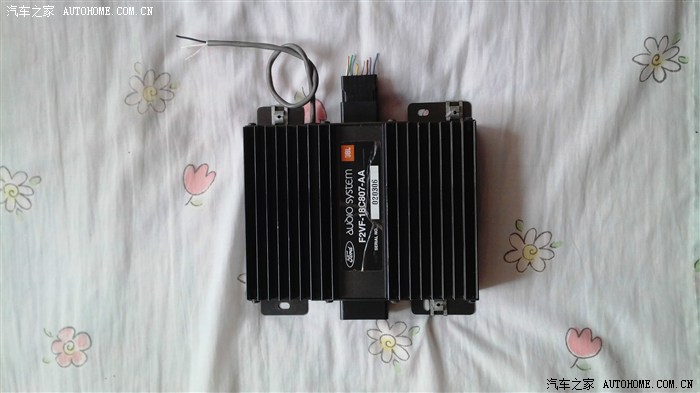

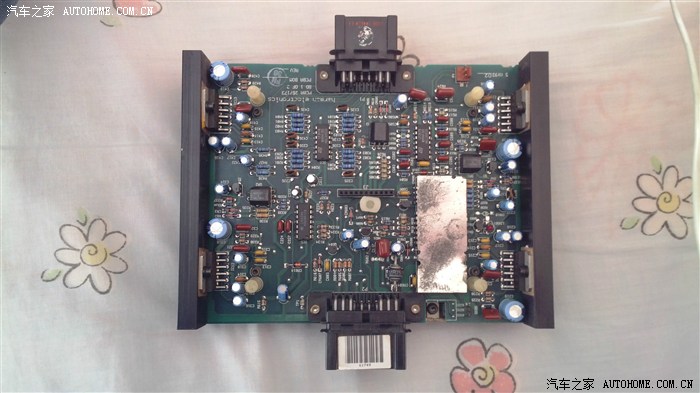

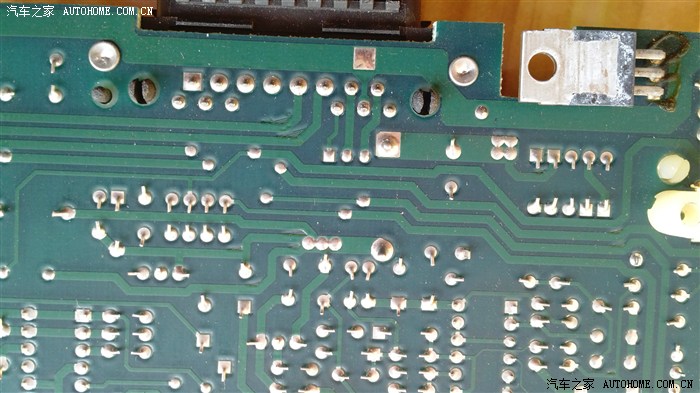

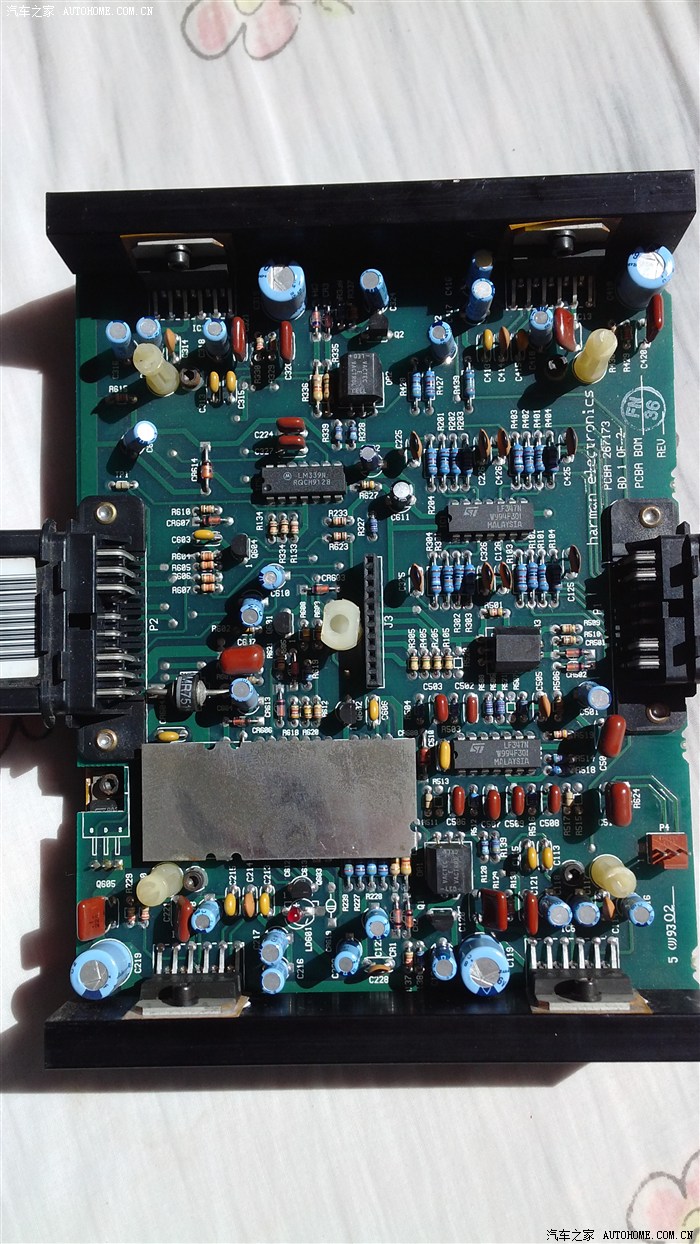

四、裸板，脱了。呵呵呵

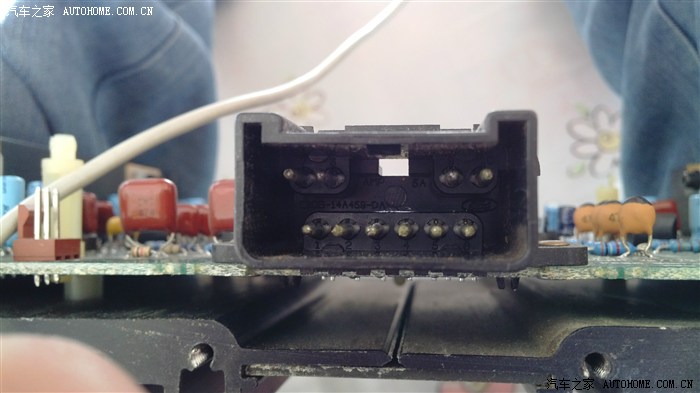

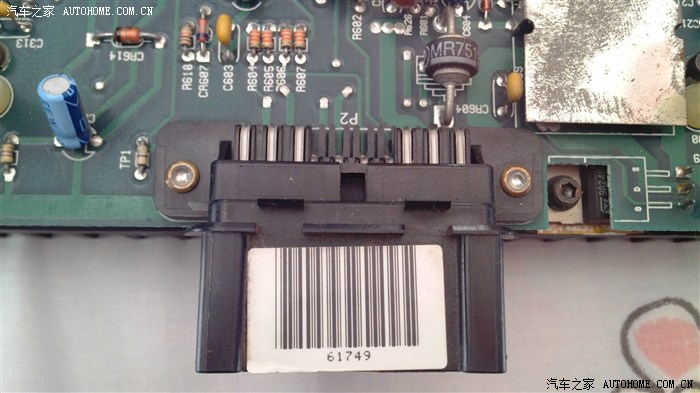

五、接线口外观

MR751清晰照：

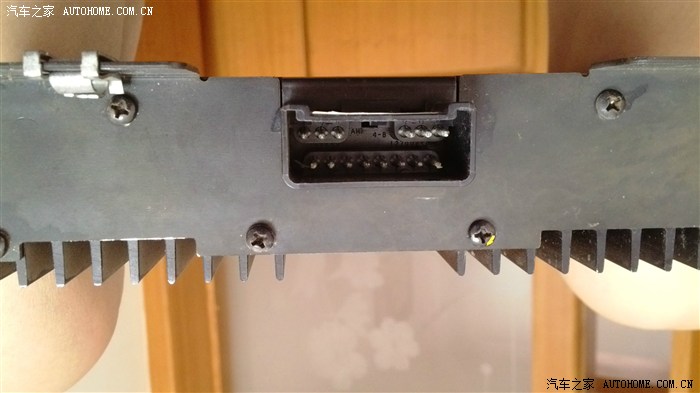

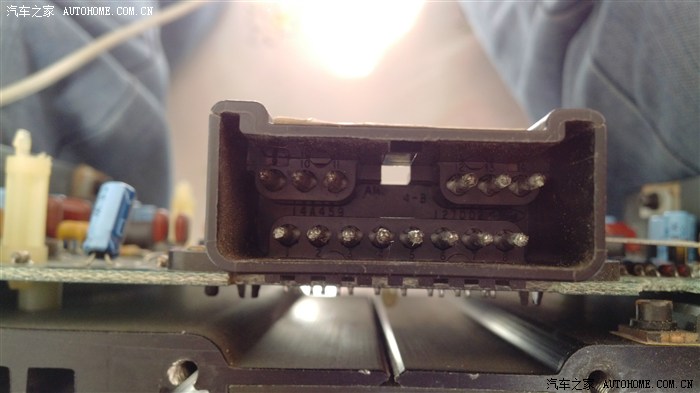

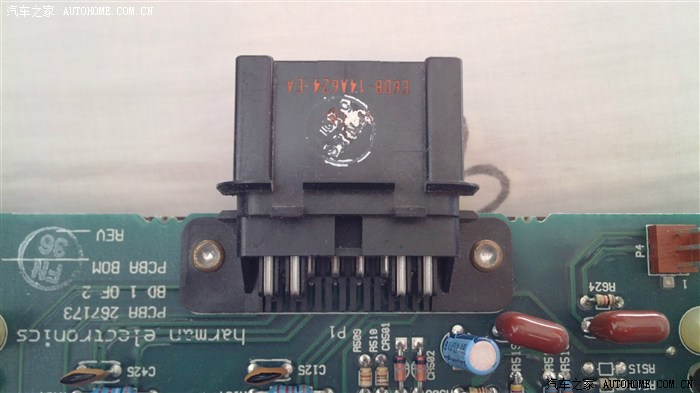

六、接线口，大插口和小插口。呵呵呵

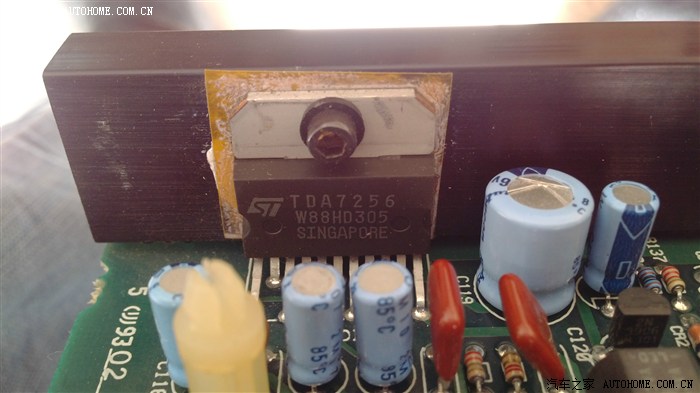

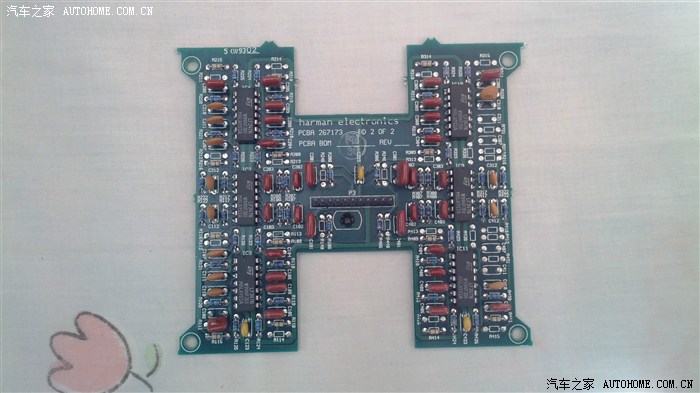

七、功放用到的四个芯片：其中之一


八、剖面图

强烈期盼此功放的接线图。

补充图片：

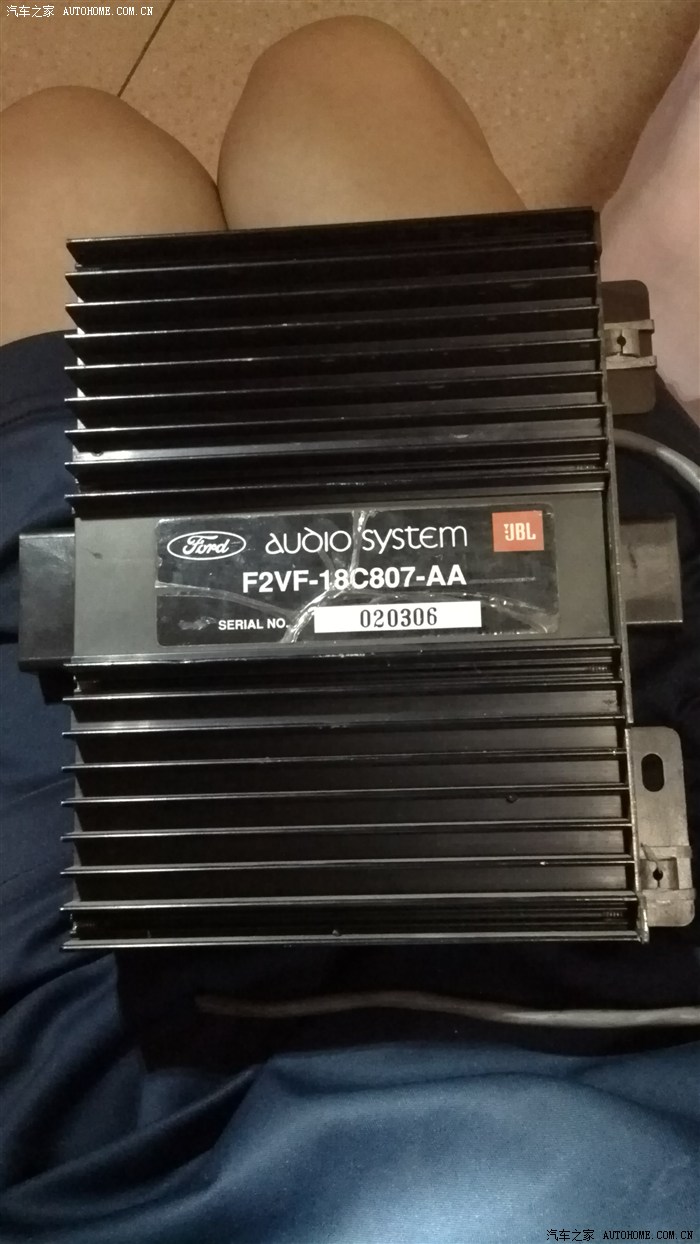

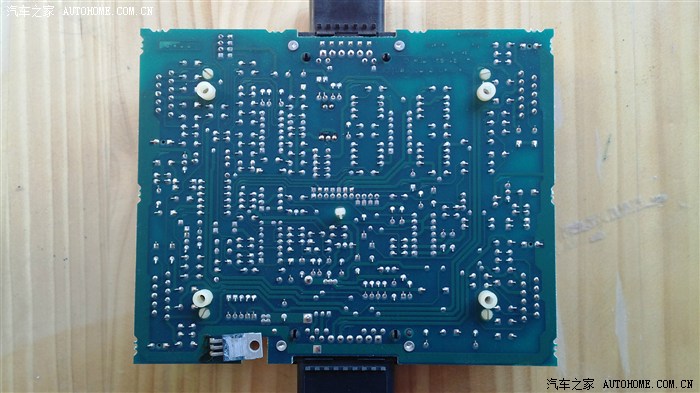

一、背面图

MR751（稳压管？）背面照

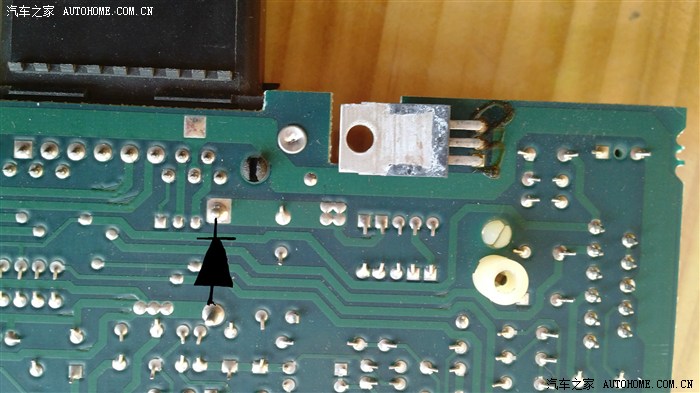

标上符号极性了

含泪期盼啊

希望大侠赐教

在下不胜感激！！！                          等您一万年！！！

补充：不用等一万年了，经过各位大虾的指点，再加上自己到处看贴子，特别感谢

http://bbs.hifidiy.net/thread-272713-1-1.html

这个帖子中的各位大虾，尤其是  HI-FI--DIY  给了很大帮助，在这里真诚的感谢下！

基本上弄懂了这个功放的接线定义，呵呵呵。

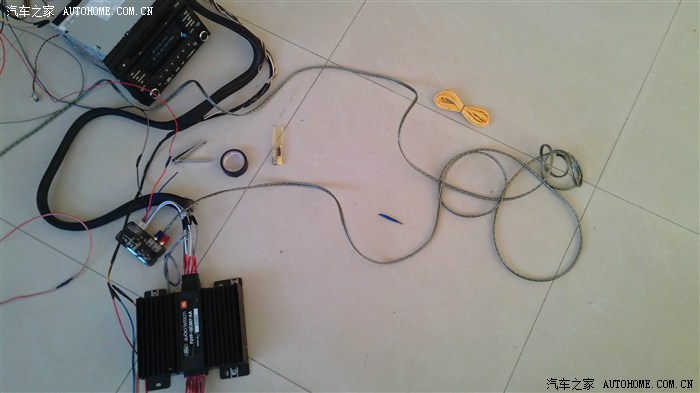

开工了：

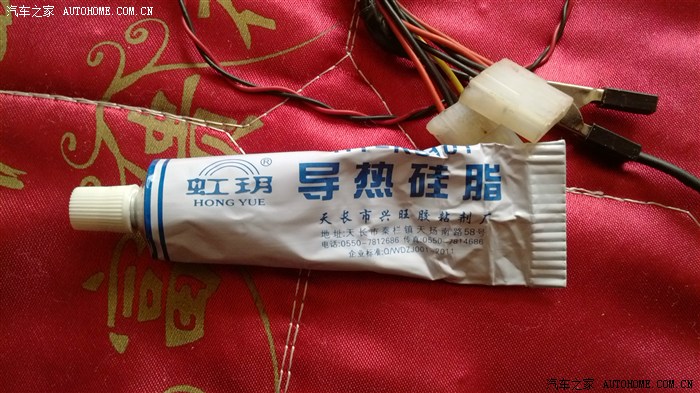

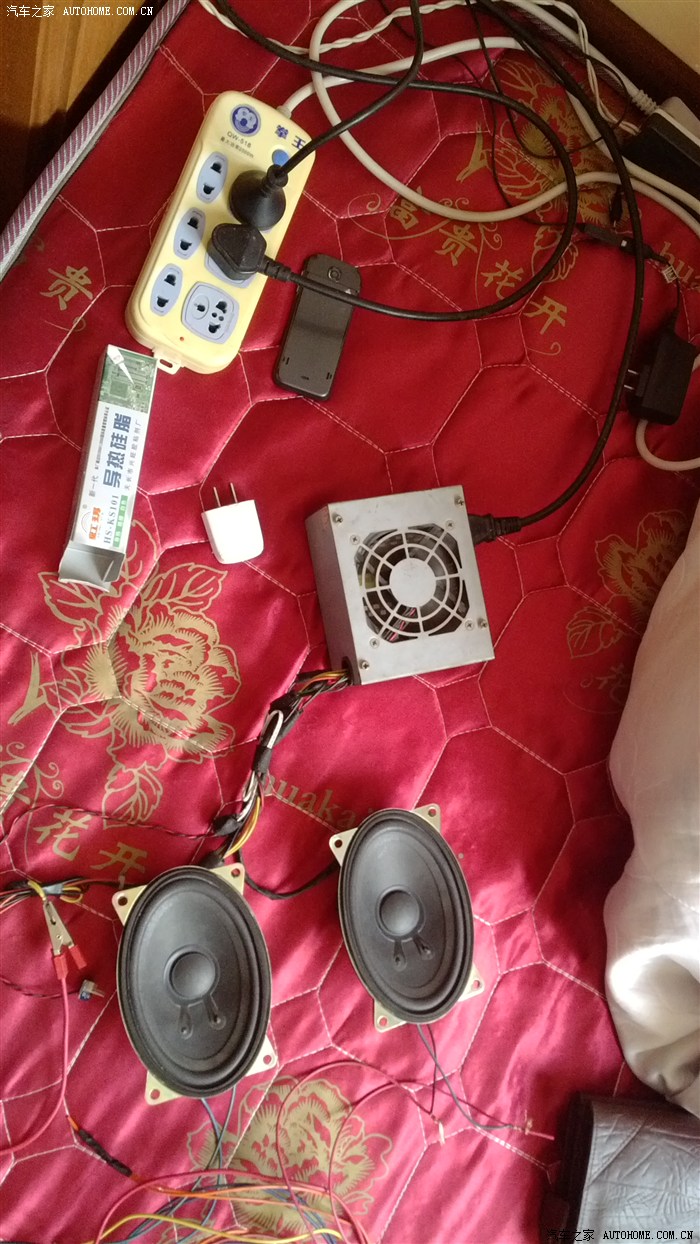

忙活了一天，上午去把导热硅脂买回来了，不要去卖电脑的地方买，一小点4元，呵呵呵。去卖电子元器件的地方买，3元一大管。

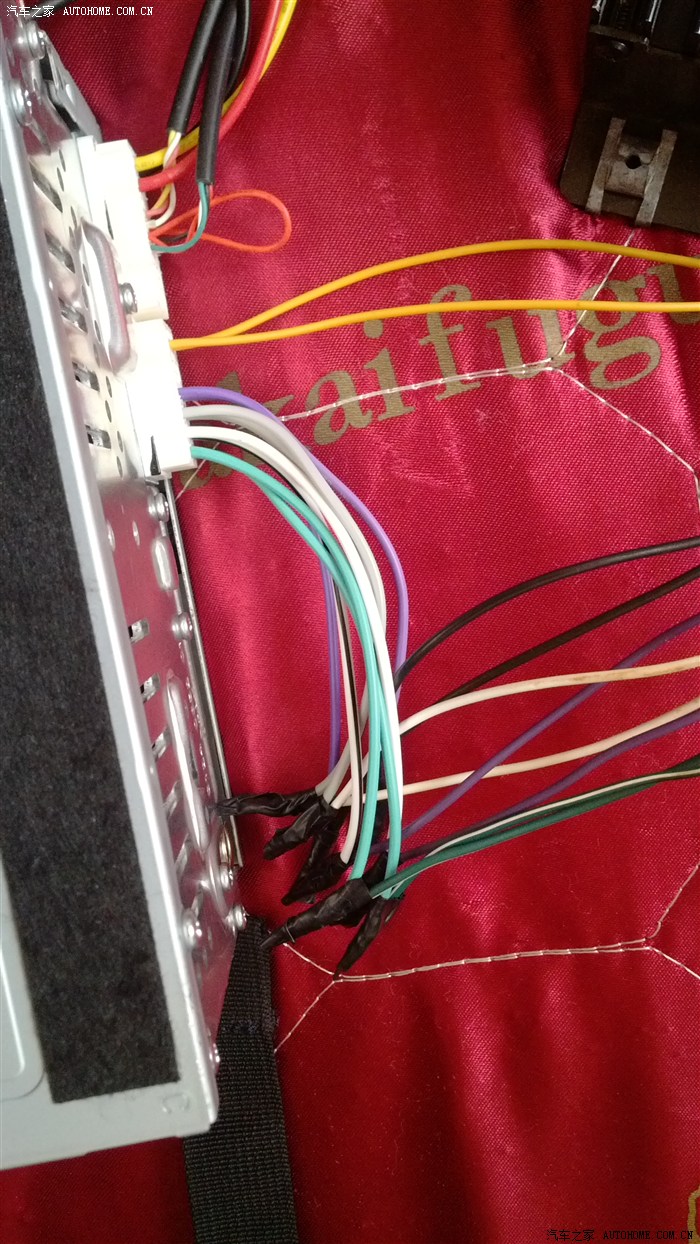

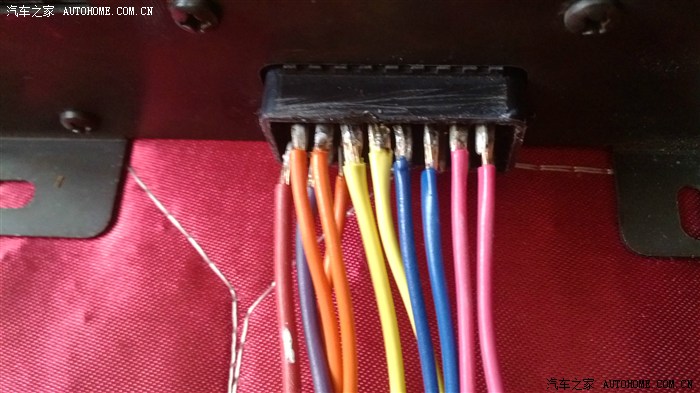

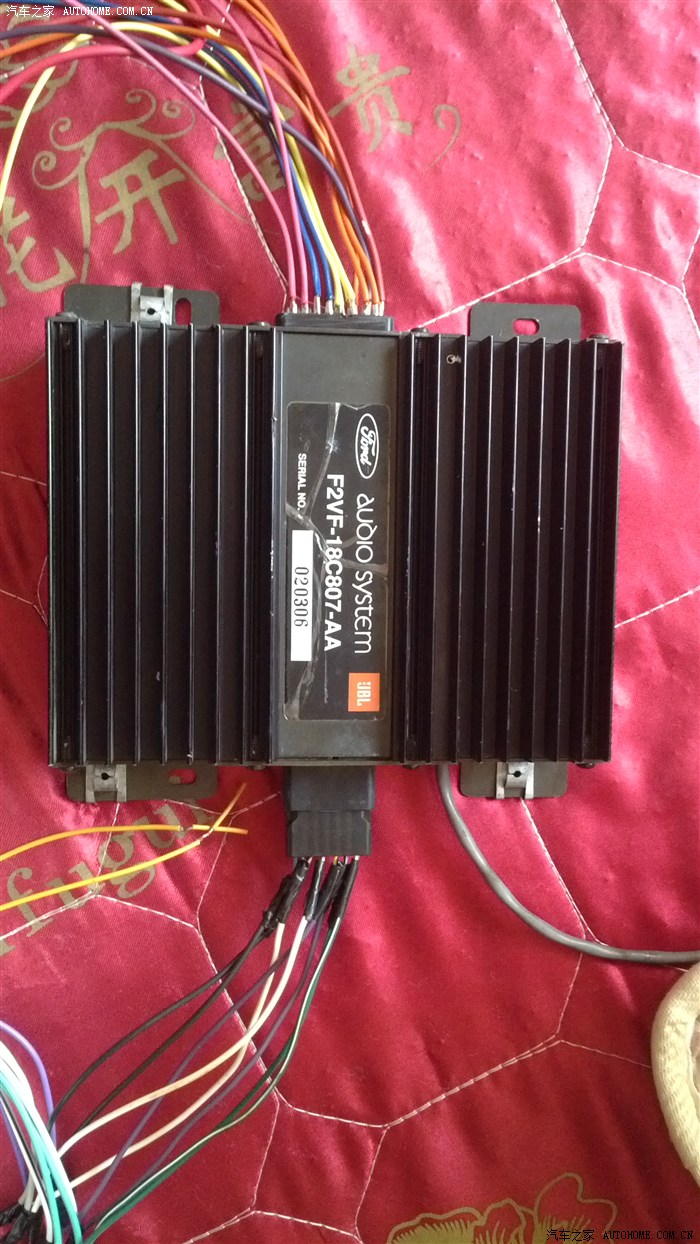

把主板接口处理一下，把线直接焊接上，痛快！！！

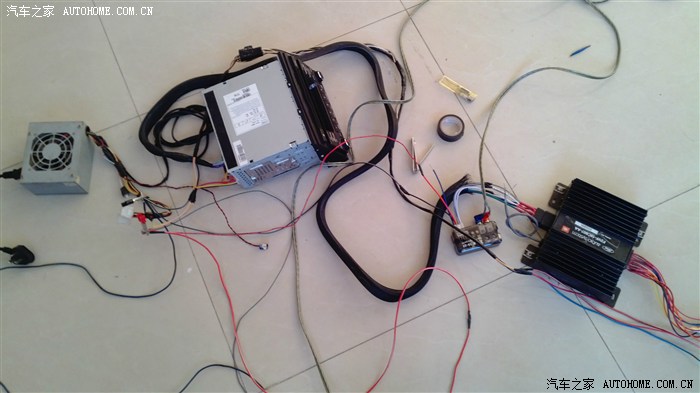

供电，接音频线，结果把主机给弄灭火了，赶紧断电，把所有的音频线断开。重新开机，万幸，主机还继续工作。哈哈哈

仔细看了一下电路，原来把功放输出音频线（大口插头）和主机CD输出音频线直接接上了，当然功放的输出厉害，结果给主机弄灭火了。

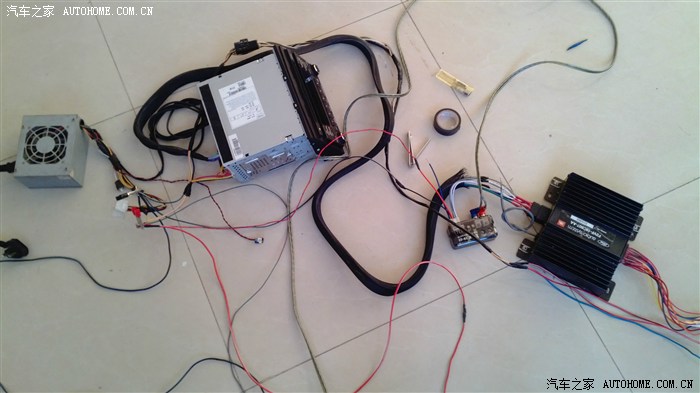

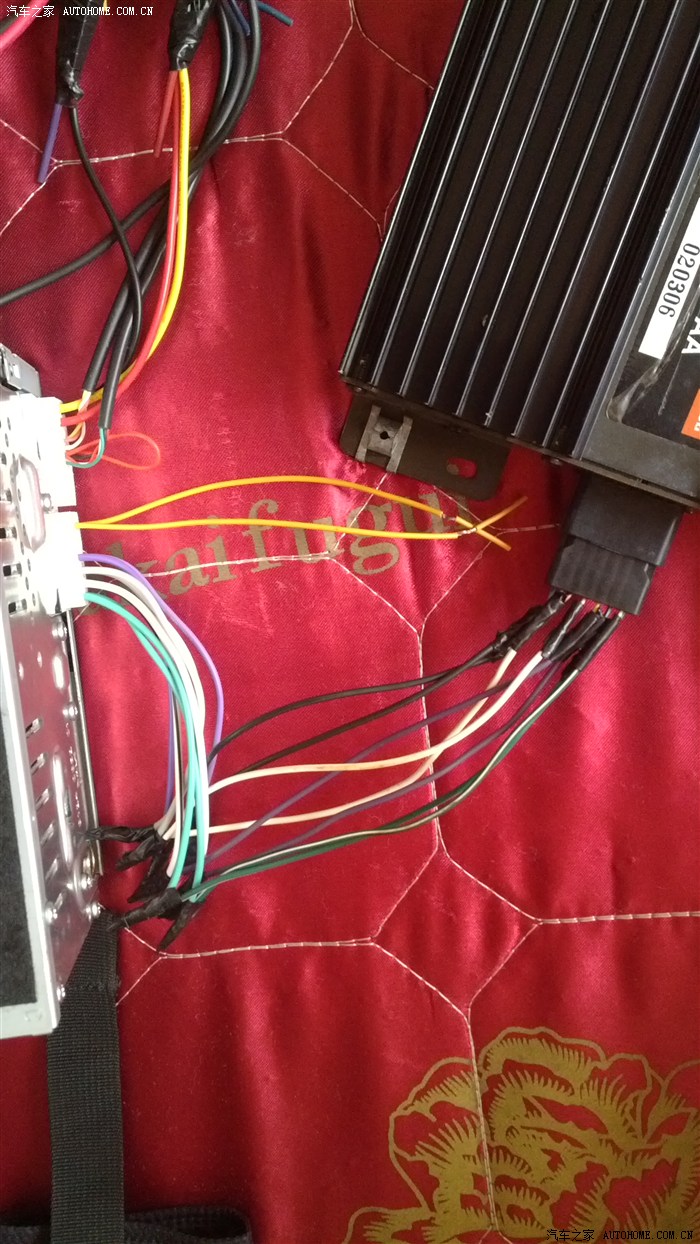

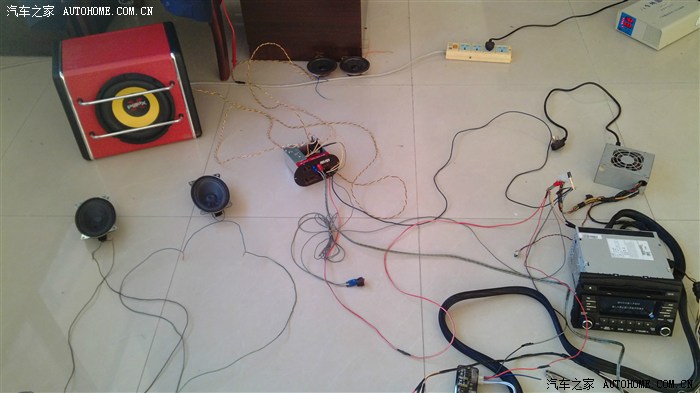

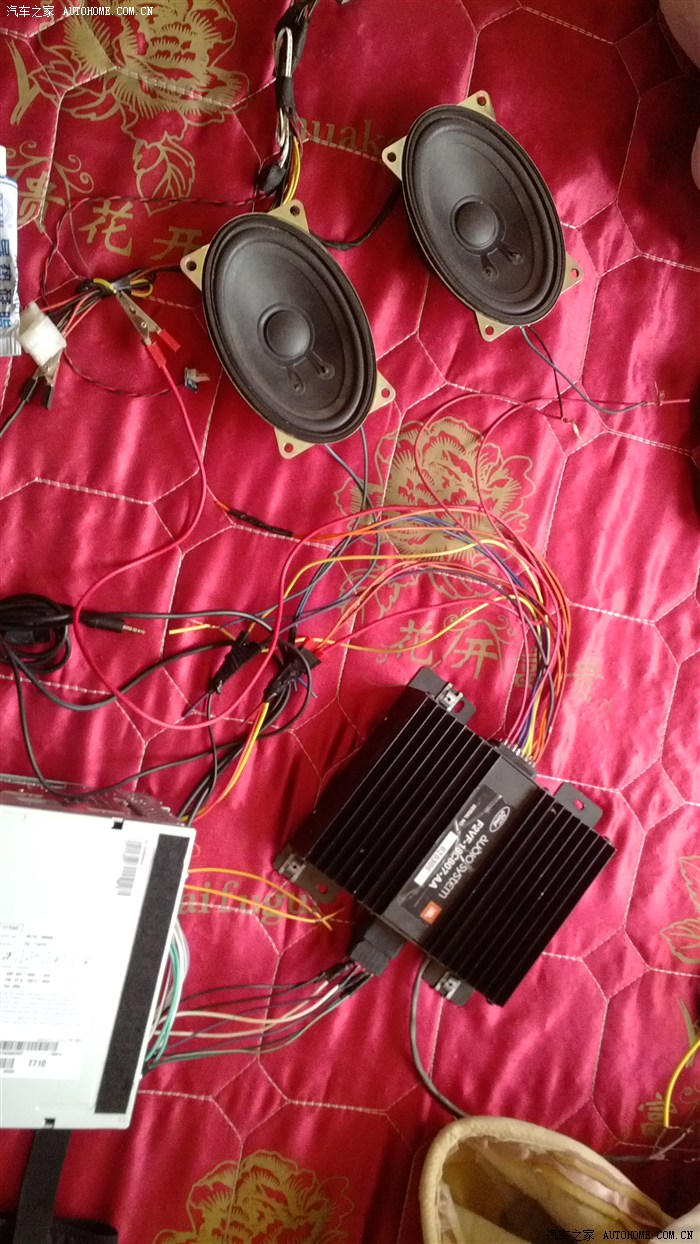

重新把小口插头上的音频线（输入功放的音频线）与主机输出音频线相连，连接一路，测一路功放输出。喇叭出声了！！！太兴奋了，成功了！！！最终效果图如下：

好了，终于把这个东西弄出声音了，哎。。。。。。

要是早点发现这个“宝贝”就好了，买功放的钱又能省下来了耶。

就这样，把所有的四路输出都弄好了，真的太神奇了，我拣回来一个宝贝。哈哈哈

测试低音输出时，有点问题，用我的喇叭（6欧阻抗），没反应，不知道是怎么回事。

以后再弄吧。哈哈哈

补图：

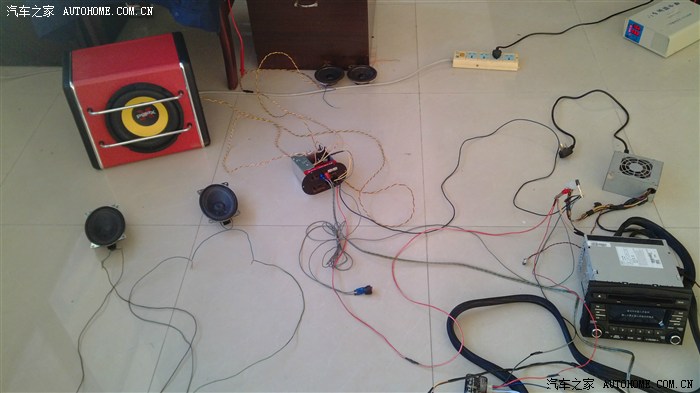

做低音炮试验（**L功放端口弄好了）

**L推50W*4   没问题的。呵呵呵
