老款锋范CD改家用，增加输出和断电记忆
老款锋范CD改家用，增加输出和断电记忆功能
春节期间，疫情爆发，闲在家里没事，翻出以前折机下来CD机，折腾一翻，在不影响原机所有功能的情况下，增加输出和断电记忆功能，一方面可以作为前级使用，有CD、收音，USB，AUX信号作输入，另外增加断电记忆功能，免去每次开机要重新收音存台和调整音量、时间等的麻烦。
闲置多年了，开弄，折机过程，论坛中介绍很多，就不详说了。
折开的样子，该机功放使用TDA7386，为4通道45W功放，图中整齐并排4个红色电容就是功放的输入耦合电容，输出信号点从那里取。

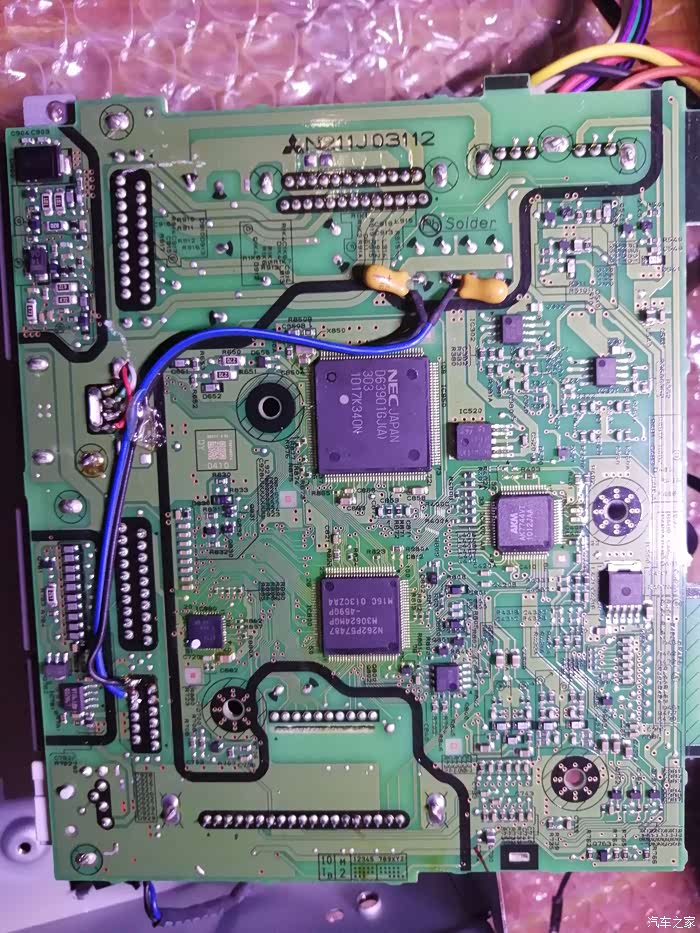

在电路板背面功放信号耦合电容前端加接两个1-10微法的电容作隔离，引线接到AUX接口。AUX接口除3、4、5、6、11、12脚有定义输出外，其他脚都是空脚，可以作为输出引脚，我使用了7、8脚分别作为左右声道的信号输出。
USB线因没有专用插线，我是直接焊在板子上。
USB线因没有专用插线，我是直接焊在板子上。
为了增加断电记忆功能，想到用电池为主机存储供电，经测试，在电源供电处加接6-8V的电压，可以保存主机记忆，低于5V记忆不起作用，高于9V，背景灯光会亮，功放工作，有背景噪声。在6-8V之间比较合适，实测在不接背景灯情况下，供电电流为1.97mA，接背景灯情况下为2.8mA，差别不大，如此小电流下完全可以用手机电池供电。
于是想到用旧手机下拆下的充电锂电池供电，因一块电池的电压只有3.6V，便用两块串联，刚好能达到要求，充电则用一块LM2596S降压模块，当开机的时候由12V电源降压至8V为电池充电，关电后由锂电池为机子供电，保存记忆。
于是想到用旧手机下拆下的充电锂电池供电，因一块电池的电压只有3.6V，便用两块串联，刚好能达到要求，充电则用一块LM2596S降压模块，当开机的时候由12V电源降压至8V为电池充电，关电后由锂电池为机子供电，保存记忆。

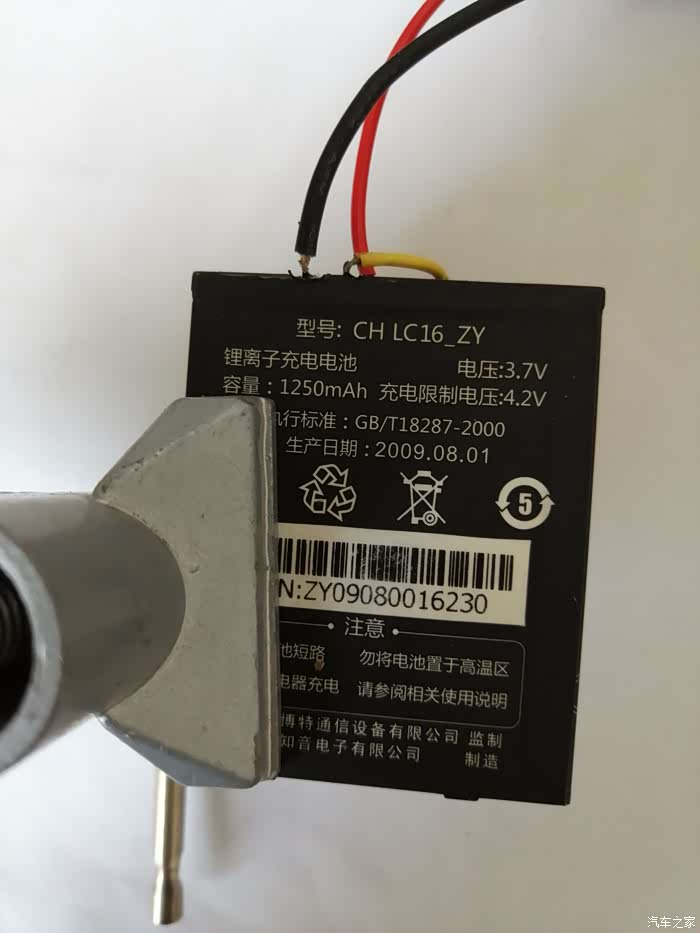

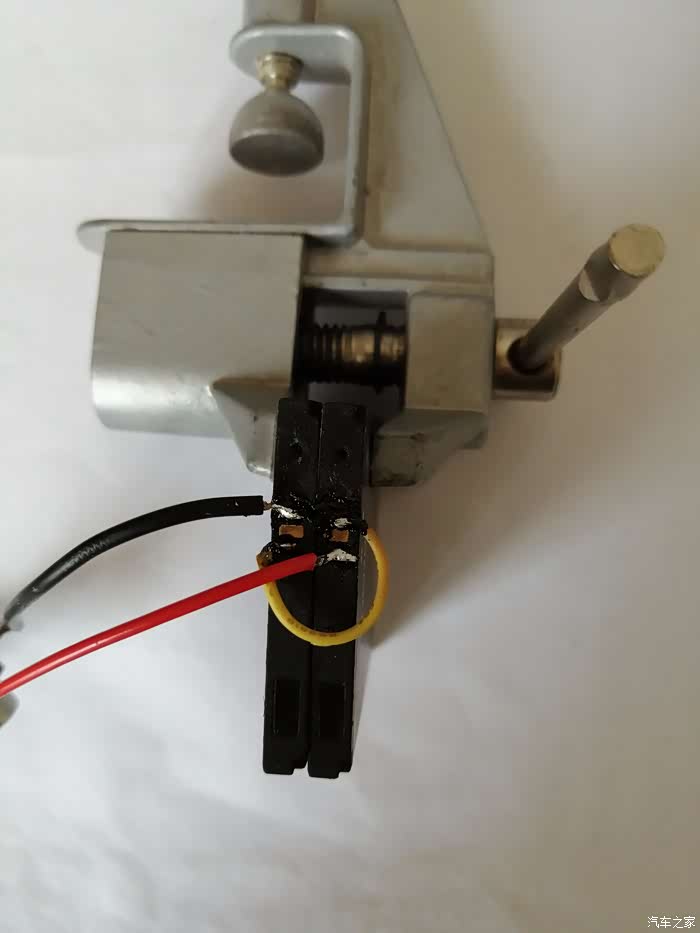

两块电池接成串联方式，需要注意，两块电池应选择同一产家，同一容量的电池，才能保证电池充电的一致性，至于容量，因供电电流很小，可不用关注。

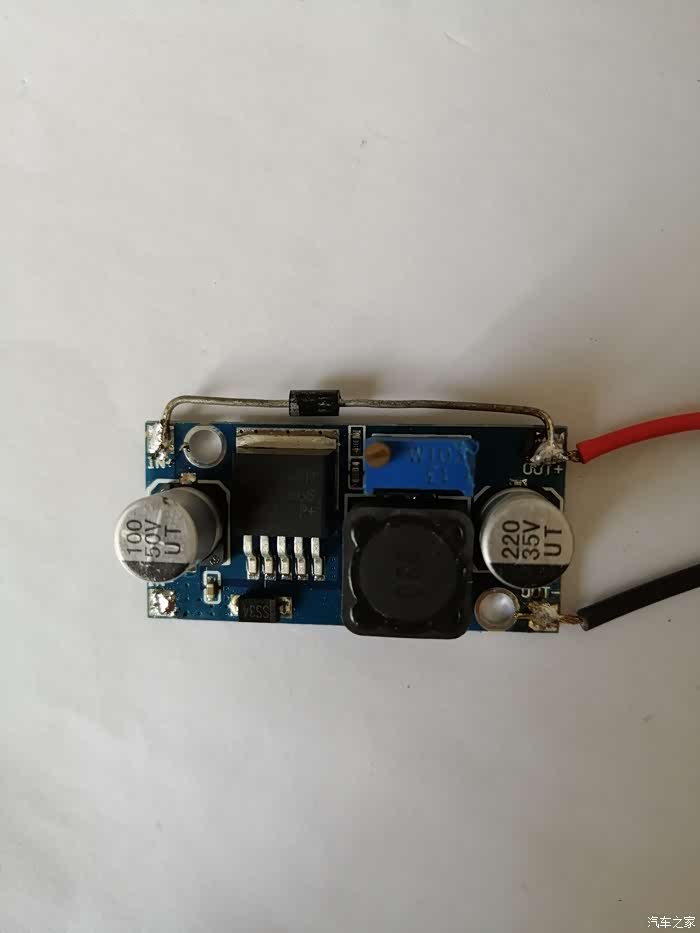

LM2596S降压模块，某宝上有售，很便宜，几块钱一块。输入端接12V供电电源，输出端调整至8V，接电池。在输出正端反接一只1N400X的整流管至输入正端。

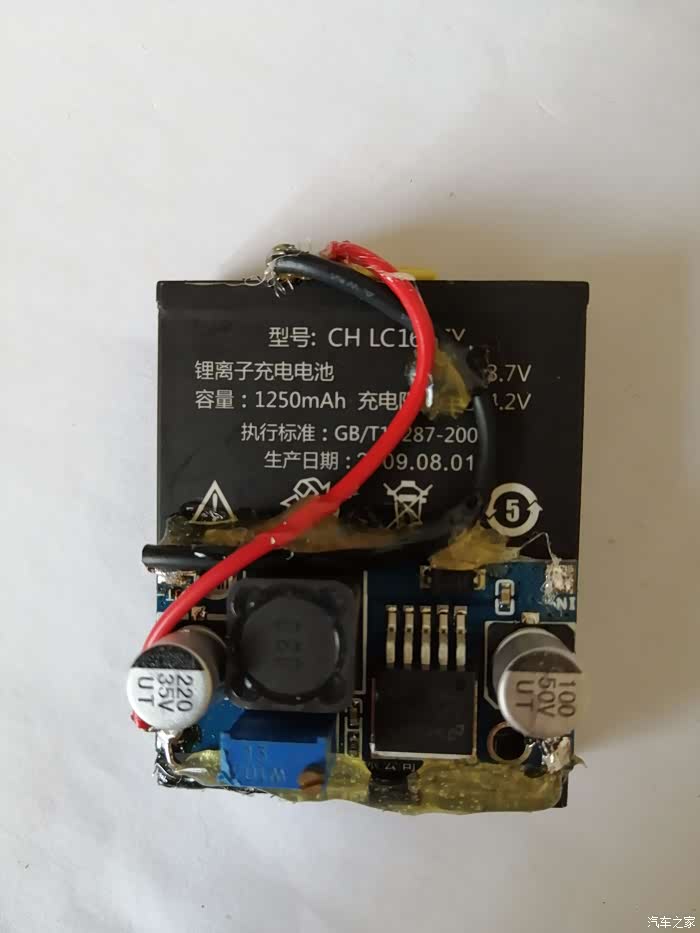

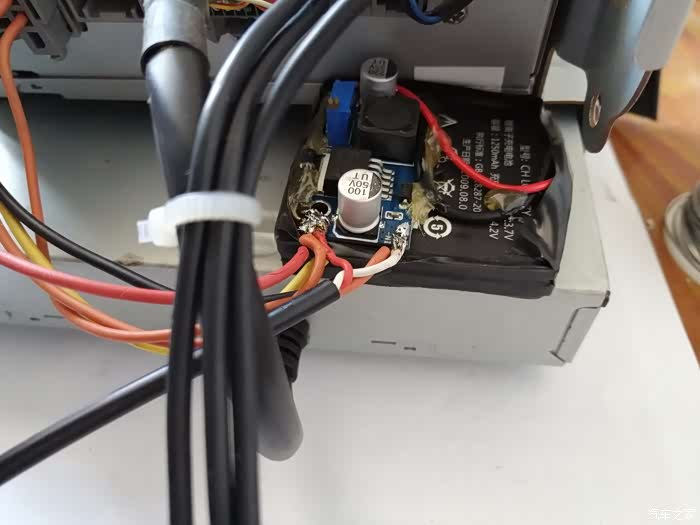

电池与充电模块结合在一起的样子。

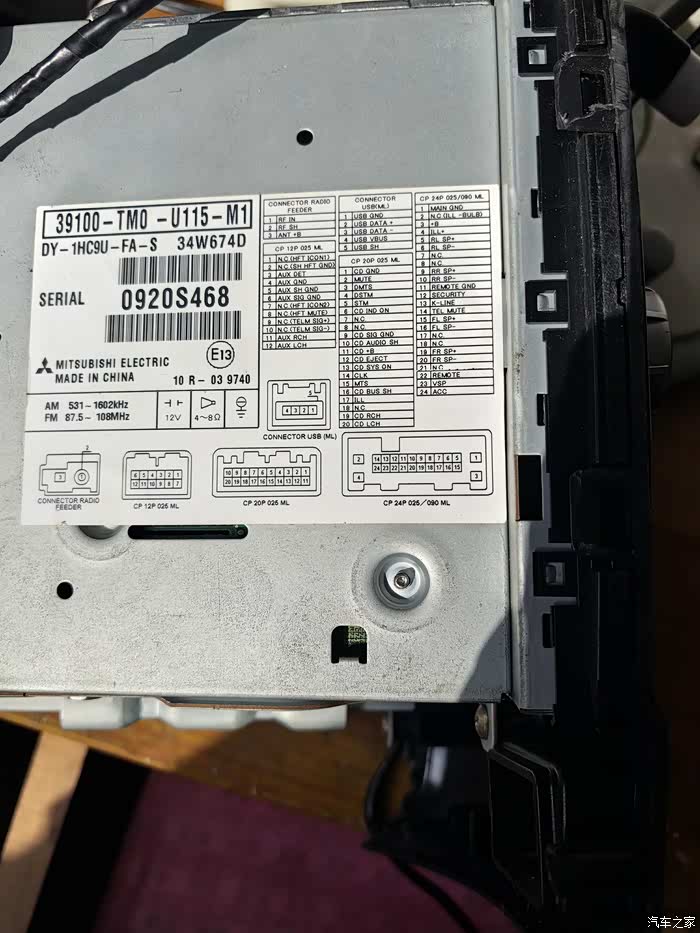

接下来就是外接线，主接口的3、4、24脚及供电电源的输出正并接至LM2596S降压模块的输入正端，1、2脚及供电电源的输出负并接至降压模块的输入负端。

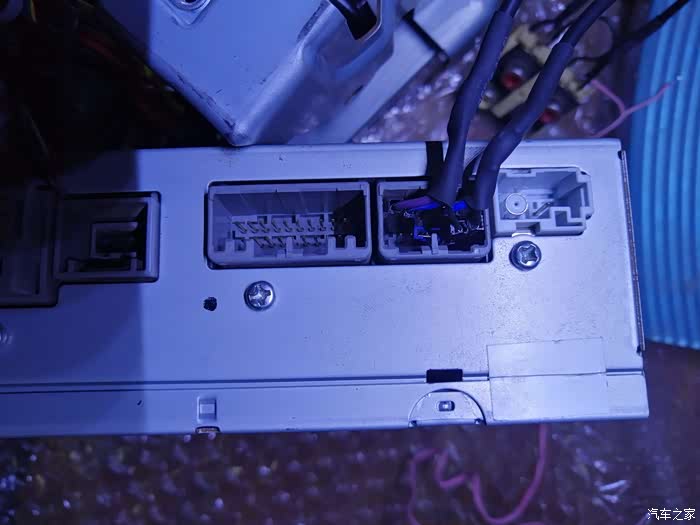

输入输出的接法为：AUX的11、12脚分别作为右左声道AUX输入信号，7、8脚作为该机的左右声道输出信号，5、6脚并接作为输入输出地，3-4脚用用个短线针短接，使AUX输入能起作用。因我没有专门的AUX插头线，我用杜邦线插入针孔，后面使用屏蔽线。

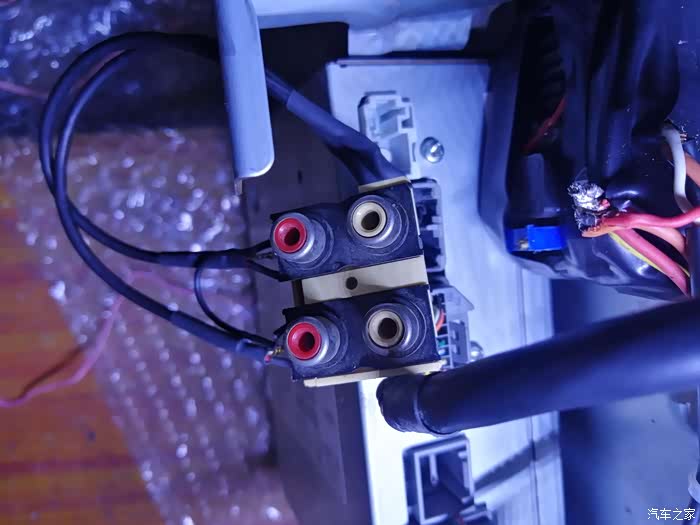

输入输出接香蕉插座，方便连接。

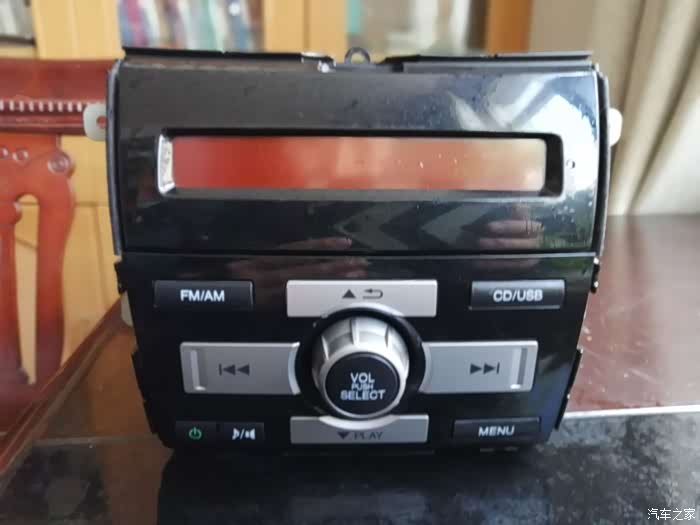

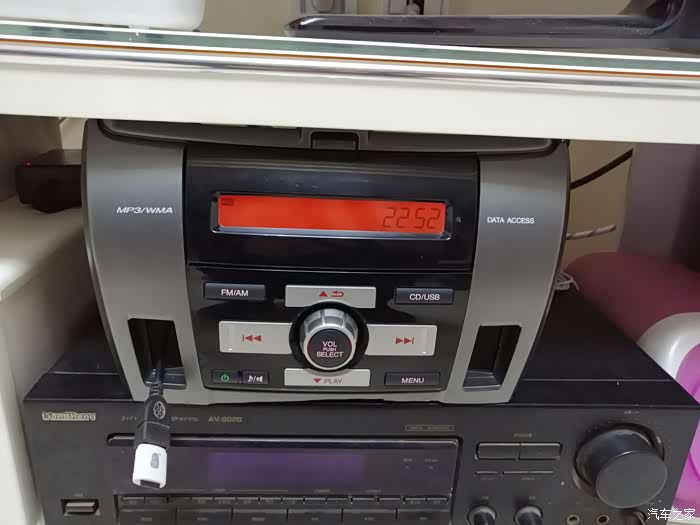

最后装上面板，接入相应的功放机，即可是一套完整的音响系统。
此方案改装，不破坏原CD机任何功能，原CD机既可单独接音箱，同时又可输出给其他功放作前级，实现完美组合。
另外增加断电存储功能，免去每次开机又要重新设置，大大提高操作感。两块手机电池完全是废物利用，充满电，停机十天半月也不会掉存储。
另外增加断电存储功能，免去每次开机又要重新设置，大大提高操作感。两块手机电池完全是废物利用，充满电，停机十天半月也不会掉存储。
很抱歉，该主帖尚未满足精华帖15张图片要求，不能予以精华，更多精华标准点击此处查看
修改主帖
内容系网友发布，涉及安全和抄袭问题属于网友个人行为，不代表汽车之家观点，可联系客服删除。
举报
回复
-
这个三凌代工的主机用料真牛B，估计声音不错！
-
-
接线图如上
