k3/朗动全国第一辆改引擎盖弹起仪表提醒

1 51 发布于 2018-07-03 20:56:41 只看楼主修改帖子

不说别的万一哪天开机盖加玻璃水刚好一个电话忘记合拢机盖只是轻轻的搭上又或者是洗车工修车厂学徒忘记给你盖机盖，出去跑掀机盖算轻的，严重的机盖飞了砸到后面的车统统是你全责。几块钱成本改下把风险系数降到最低（不要跟我提什么锁止装置，在高速上该飞还是会飞，我见过出租车飞掉的整个前挡玻璃碎完）
有人知道装胎压检测、行车记录仪，为什么这么多车主忽视这个小细节，厂家也是够抠门的。感觉关乎安全的东西一个不能少，没事最好万一哪天粗心忘记合拢这个算谁的

后备箱灯跳动

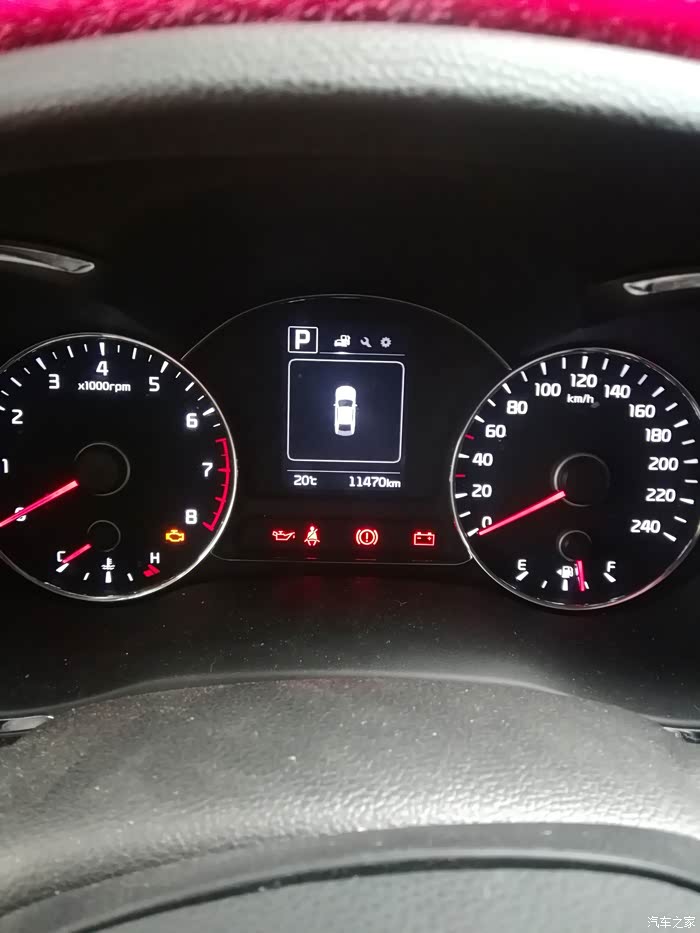

这里我借用了原车后备箱开启提示灯。打开ac机盖/后备箱信号线合并，只要机盖/后备箱未关都会提示你。
断电不影响原车防盗做到完美！（依然保留:锁车后有人翘机盖会报警，意外开启也会报警鸣笛）

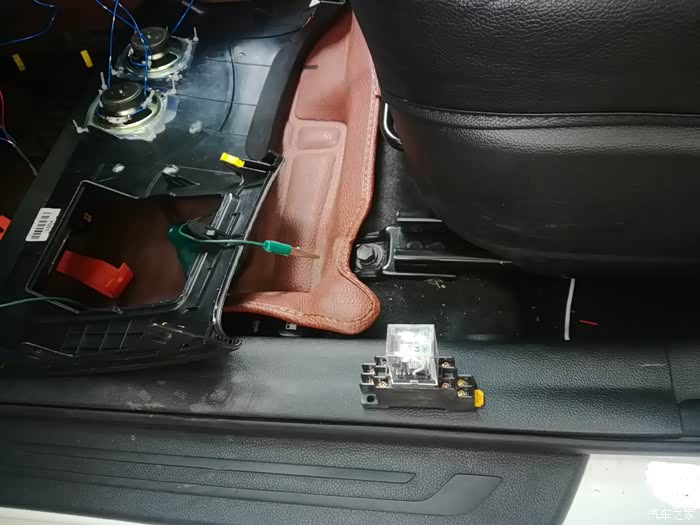

这个是本尊八脚继电器淘宝五块钱左右一个蛮好的 5a电流

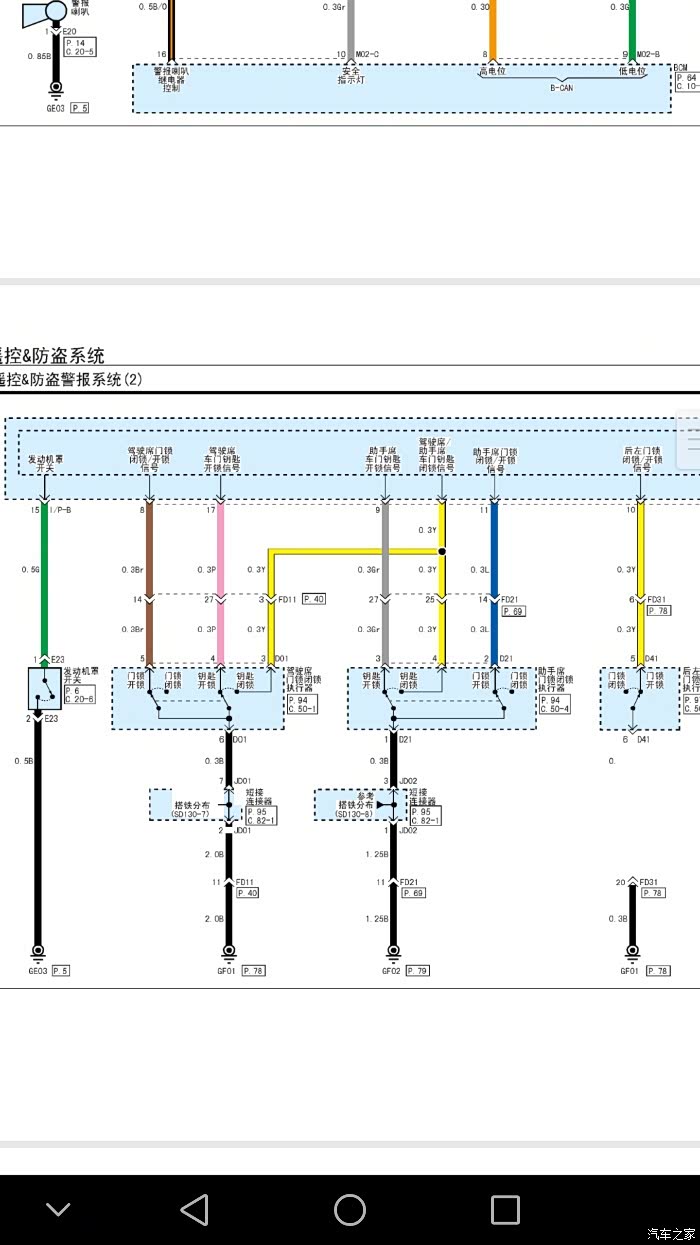

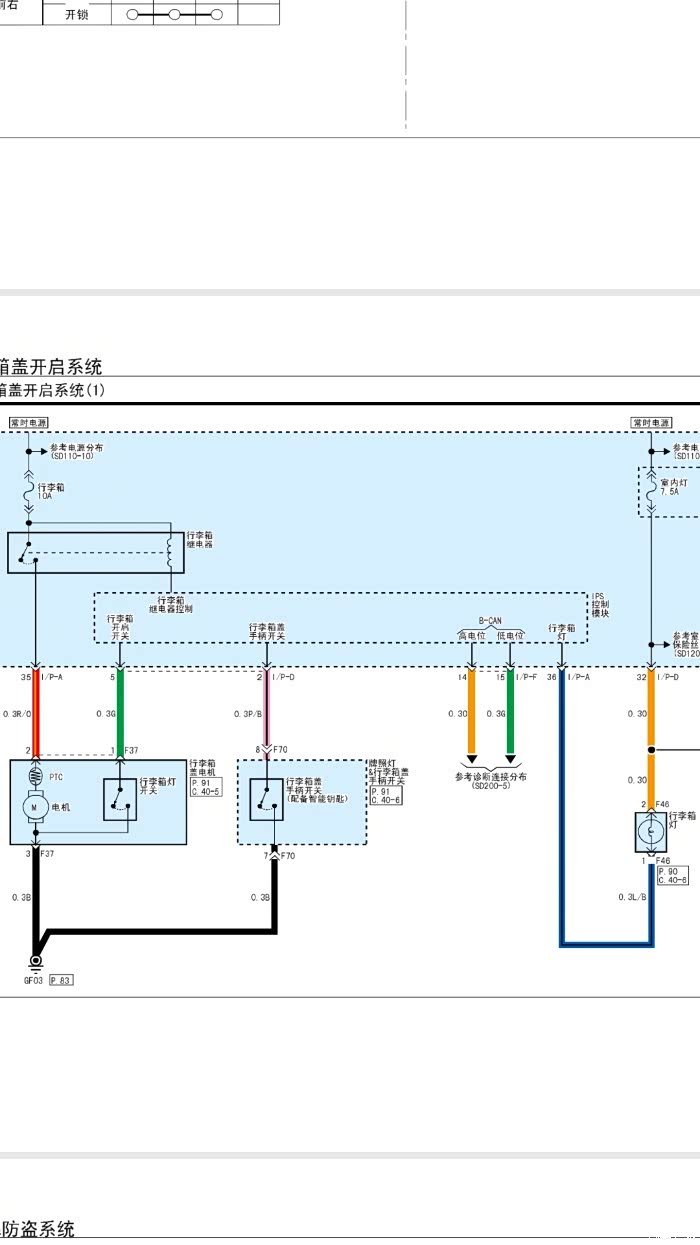

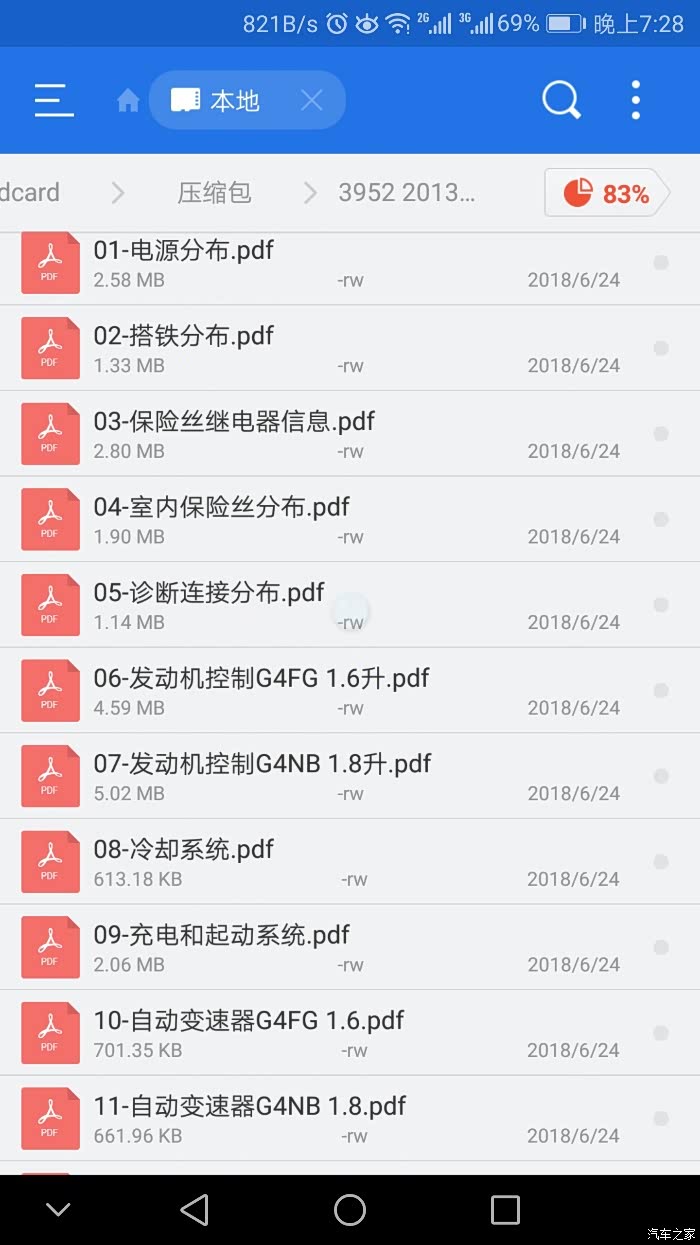

知己知彼百战不殆，有电路图才能举一反三，4s是怎么修车的?除了经验丰富他们有一本维修手册，一颗螺丝多大扭矩先拆什么后拆什么。

这里要直到到大概意思：IPB-15(说的是这个叫IPB插头的第15脚颜色是绿色的机盖关锁信号)

IPD-5（IPD的第五脚也是绿色的这根是后备箱关锁信号线）

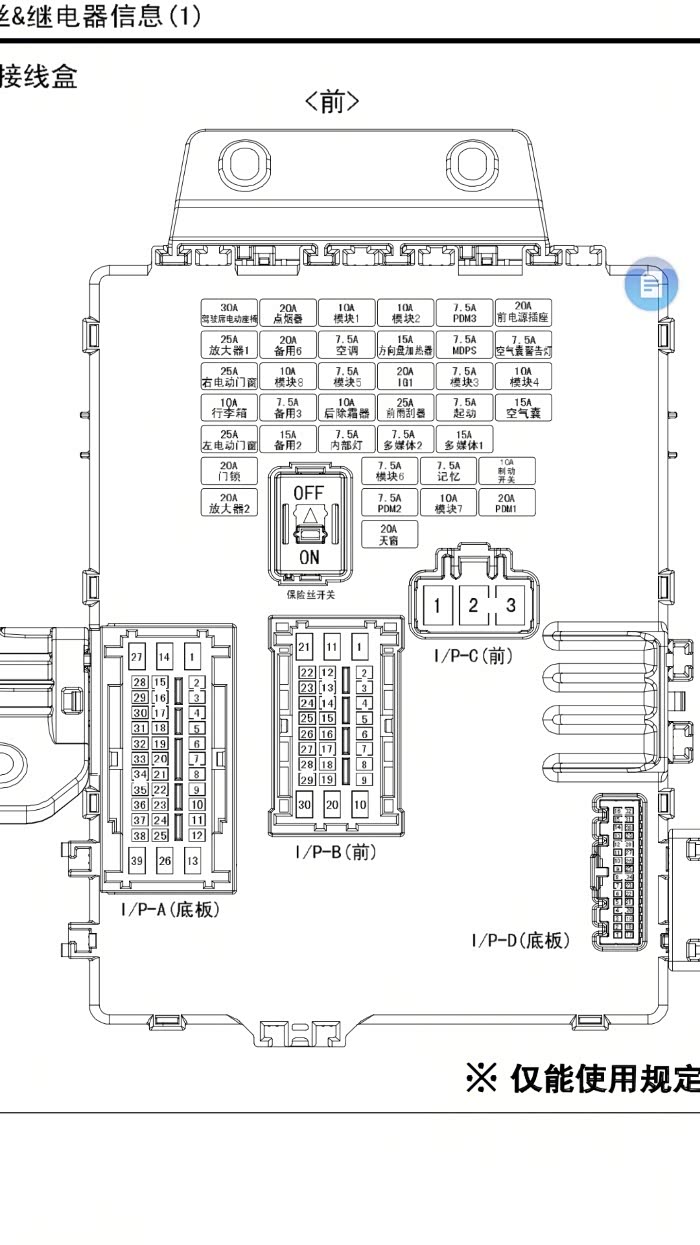

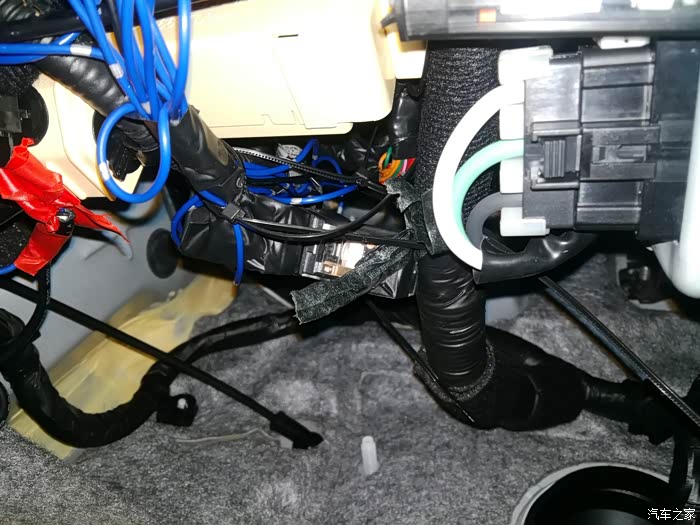

插头大致位子

模拟工作原理信号显示

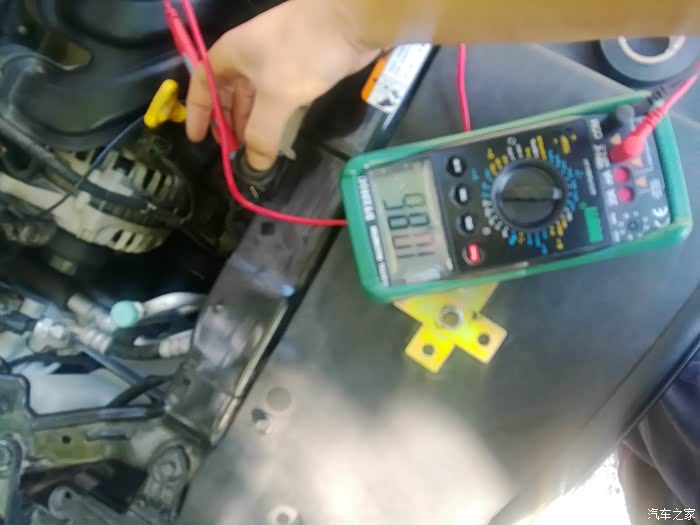

机盖报警器：机盖关紧是有信号的对照电路图绿色的那根

模拟工作原理信号显示

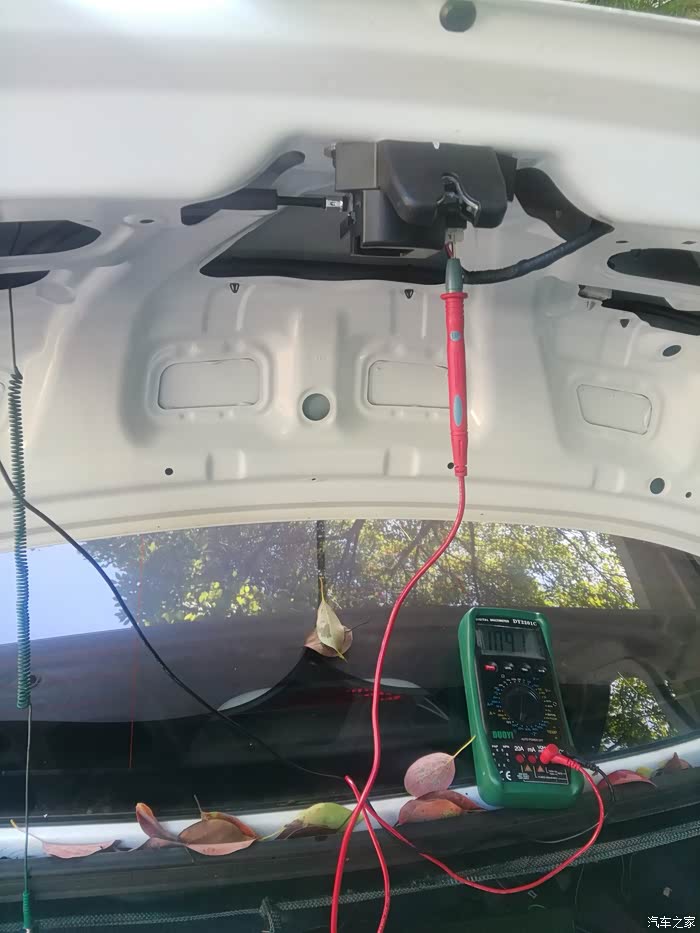

后备箱锁头：模拟锁住，将锁块往里推一档。这里看到锁住是有信号的对照电路图绿色的那根

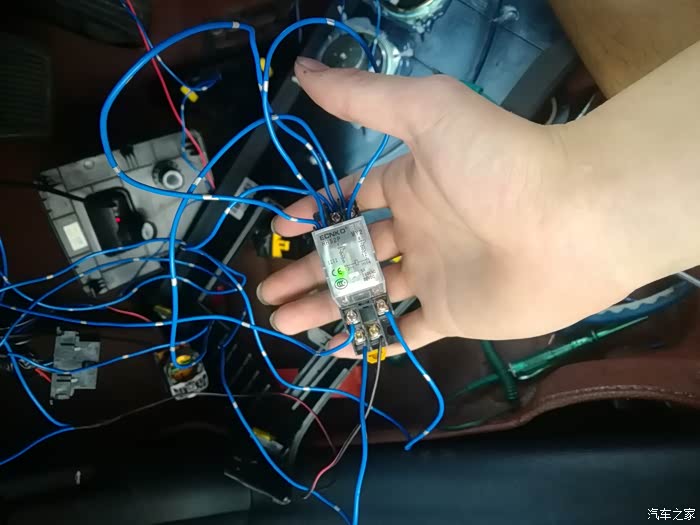

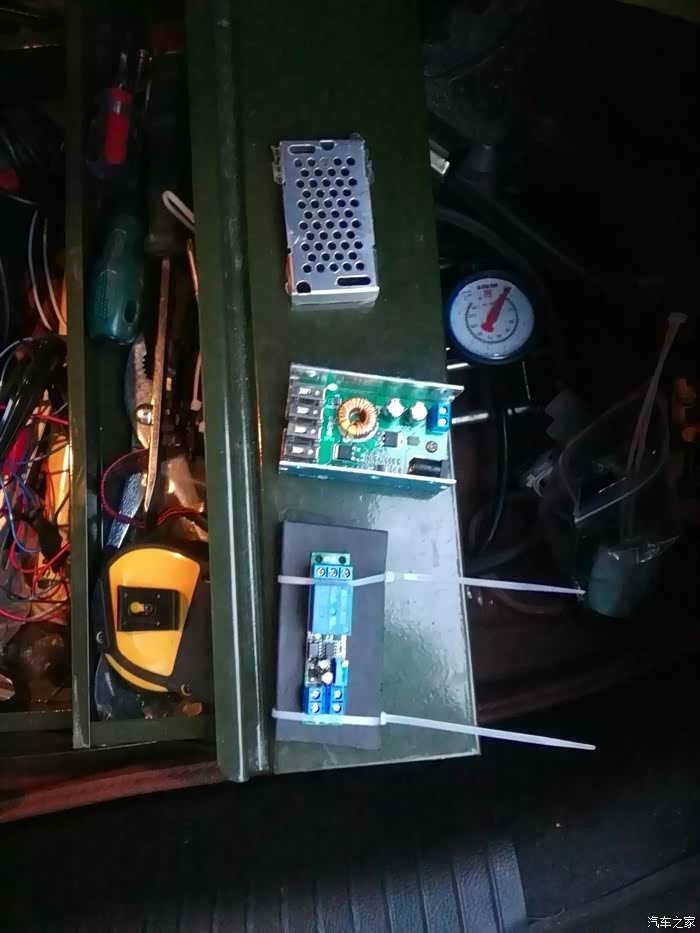

这个是做好的东西，我取名为机盖弹起提示器。

测试环境请无视
小白鼠从我做起！！！！！

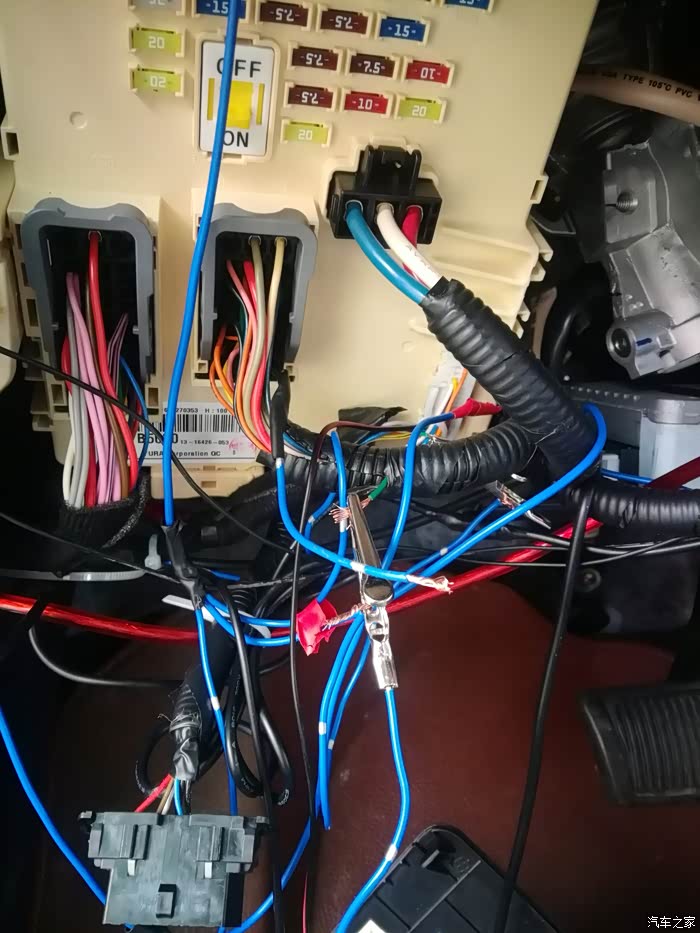

这里看到需要破两根信号线（机盖信号/后备箱锁信号）

这是我自己的定义破线将两根线剪短延长

IPD:后备箱

IPD5-1剪断后离插头近的那根
IPD5-2剪断后离线束近的那根
-------------------------------------------------------
IPD5-1:后备箱锁信号-靠近插头的那根

IPD5-2:远离插头靠近线束的那根
----------------------------------------------------

IPB：机盖

IPB15-1剪断后离插头近的那根
IPB15-2剪断后离线束近的那根
----------------------------------------------------
IPB15-1:机盖锁信号-靠近插头的那根

IPB15-2:远离插头靠近线束的那根

------------------------------------------------------

原理：
14接接acc
13接搭铁
1接IPD5-1
9接IPD5-2

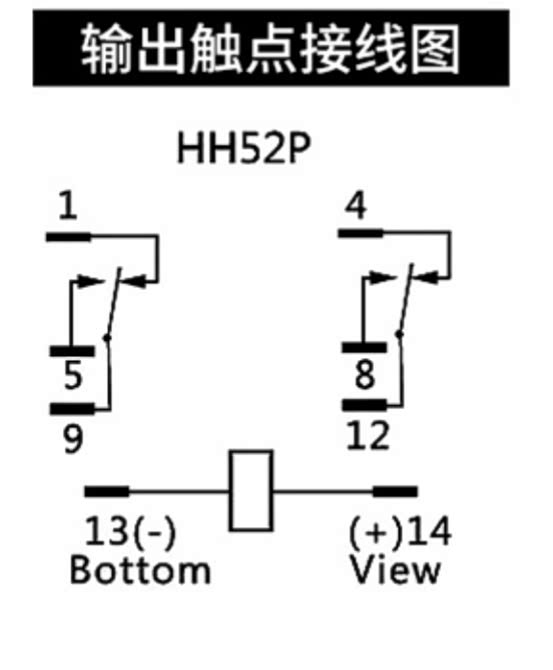

5接8

12接IPB15-1
4接IPB15-2
8接4
理解:
不通电
1-9导通（机盖报警信号导通）
12-4导通（后备箱锁信号导通）
通电
13-14吸合（9 5 12 8）
5-9-8导通（12信号给到9/8）谁没电触发仪表盘灯跳动/同时通电一切正常
