标配K50无损改导航系统，顶棚走线
前几天就说定了一导航自己装，4月4日清明下午节终于收到了，迫不及待的自己就装了。安卓WIFI8寸大屏，装好档次大增，
。废话不多说了，下面边图边说，手机照的，有白天的图，有晚上的图。图片有好有差，大家将就看哈。图太多，顺序没排好大家见谅
。废话不多说了，下面边图边说，手机照的，有白天的图，有晚上的图。图片有好有差，大家将就看哈。图太多，顺序没排好大家见谅
先从撬中控的工具开始，我用的这个，上次贴膜留下的
还有一字改刀，撬的时候用布包了的，尽可能的避免刮伤
我的是从右下角开始的
然后左边
最后上边，我一个卡都没撬坏
撬开后的应急灯线
收音机控制线

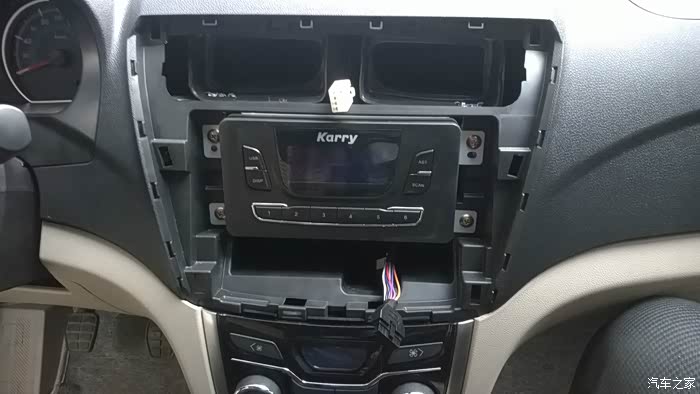

全部线拔掉就看见拆收音机的螺丝了

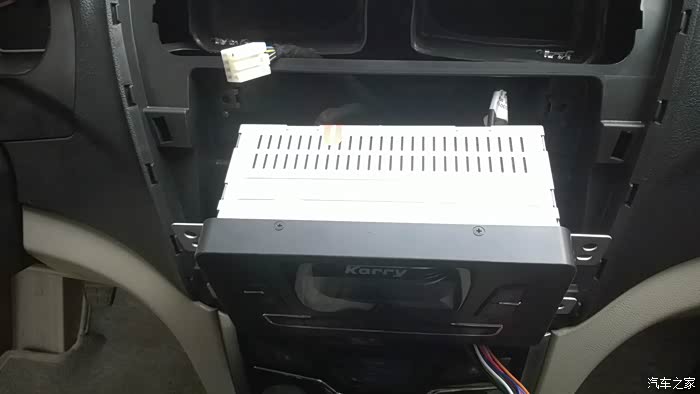

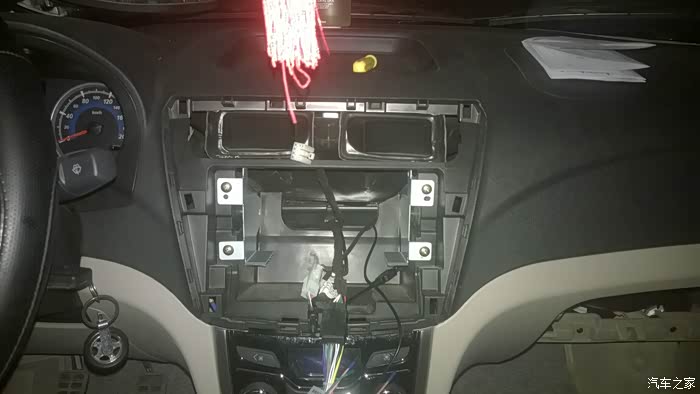

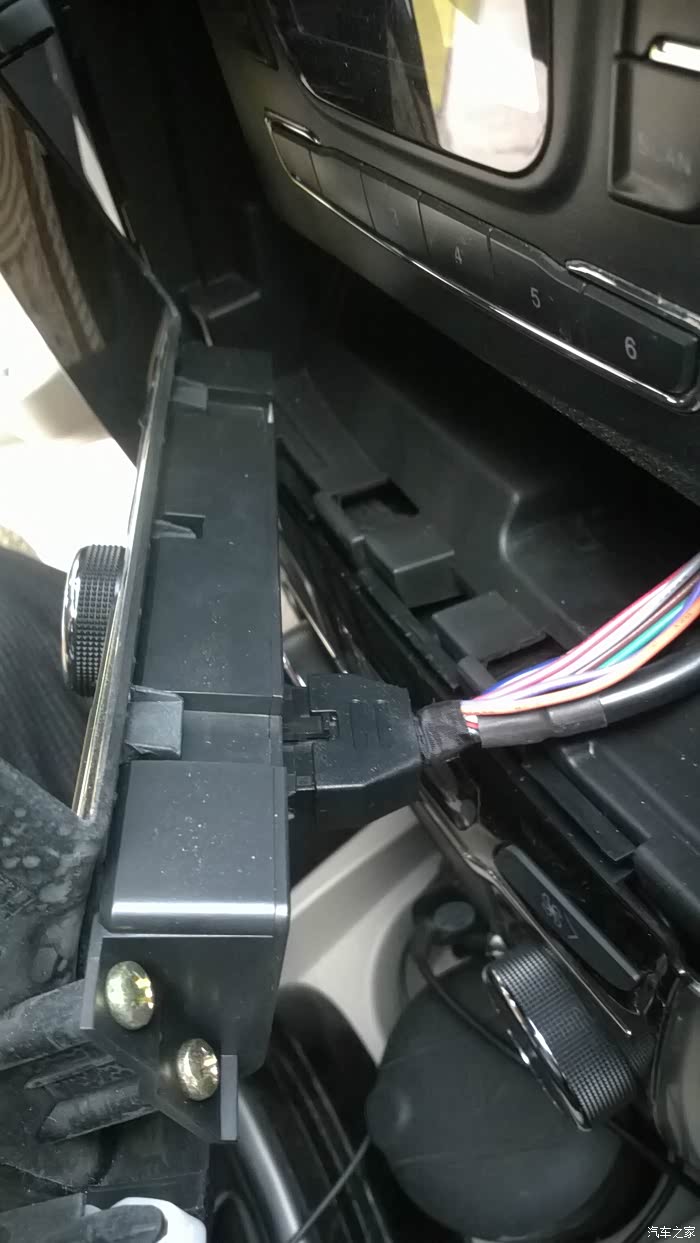

拆掉螺丝拿出收音机

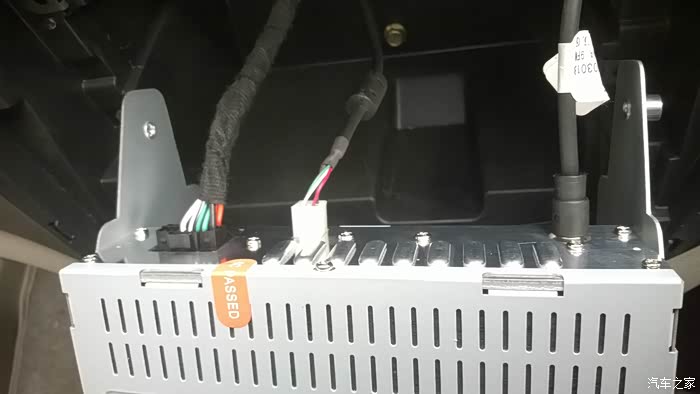

这后面简单，左边电源喇叭线，中间USB线，右边收音机天线

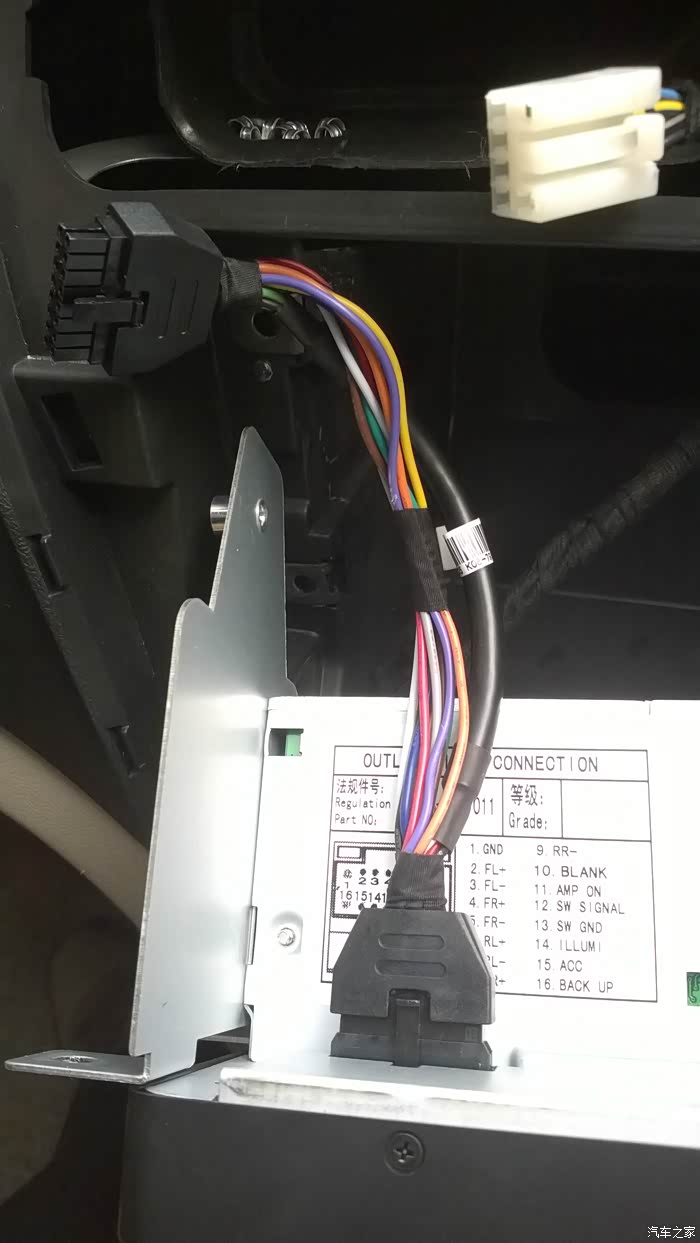

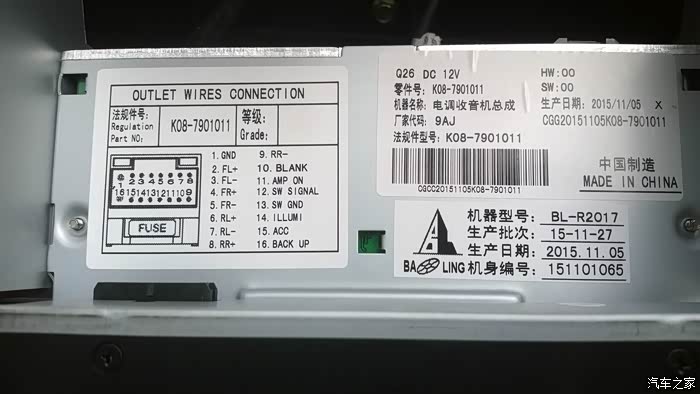

收音机接线图
收音机与控制板的连线
收音机与控制板的连线

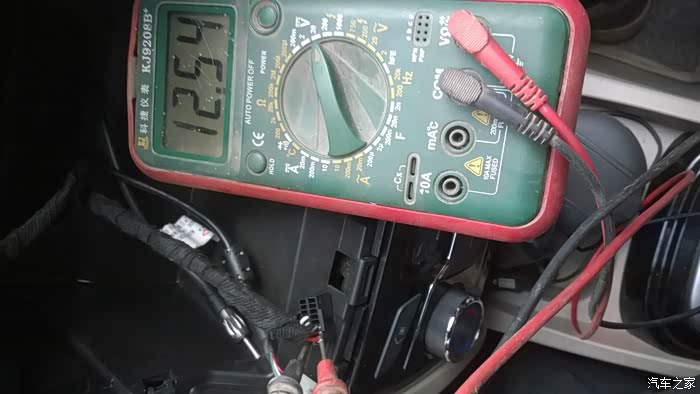

顺便量了下电压，其实上边这些我4月3号就做了，早点下了好等到导航到了就好装。其实正真的麻烦才刚刚开始
，其实上边这些我4月3号就做了，早点下了好等到导航到了就好装。其实正真的麻烦才刚刚开始
4号下午导航到了

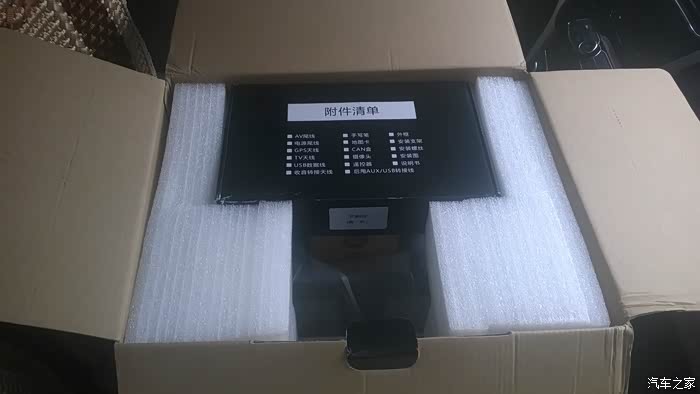

拆包
拆包

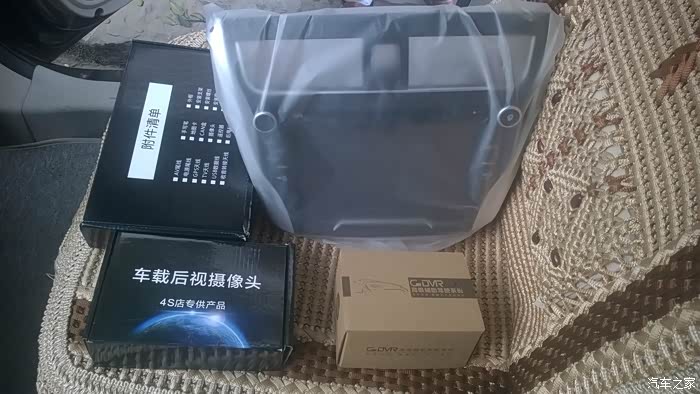

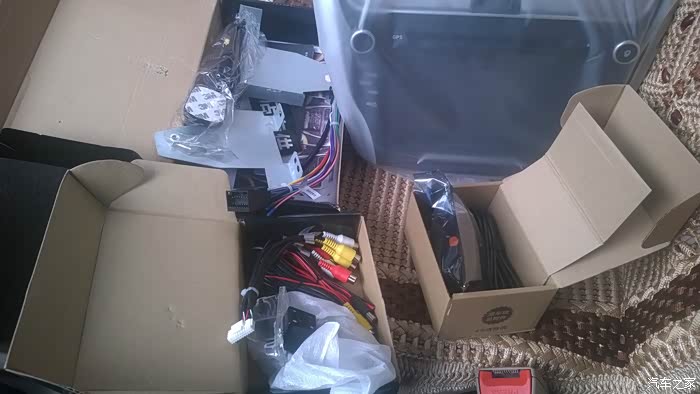

就这些，三个小盒子加一主机
打开小盒子清理一下配件，先看看说明书，研究研究。

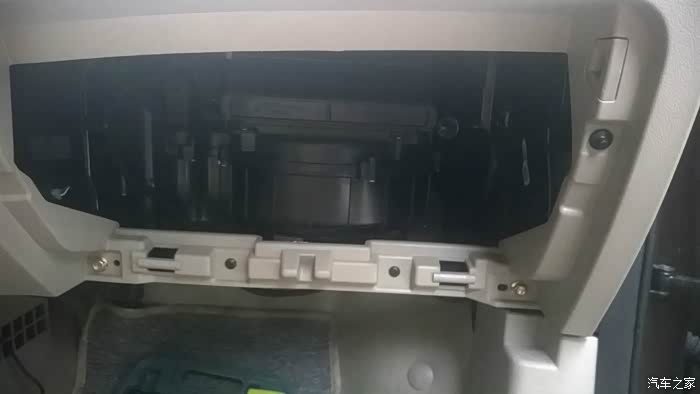

开始装了，先拆储物盒，就量卡子卡上的，在盒子下边

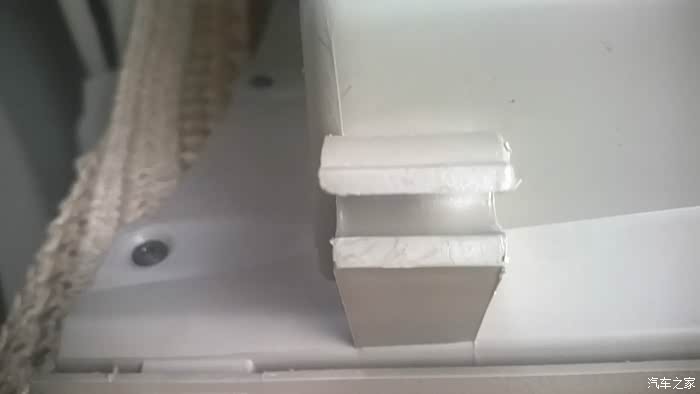

盒子的卡子
拆掉脚边的胶板，有一个螺丝，这个要用到套筒

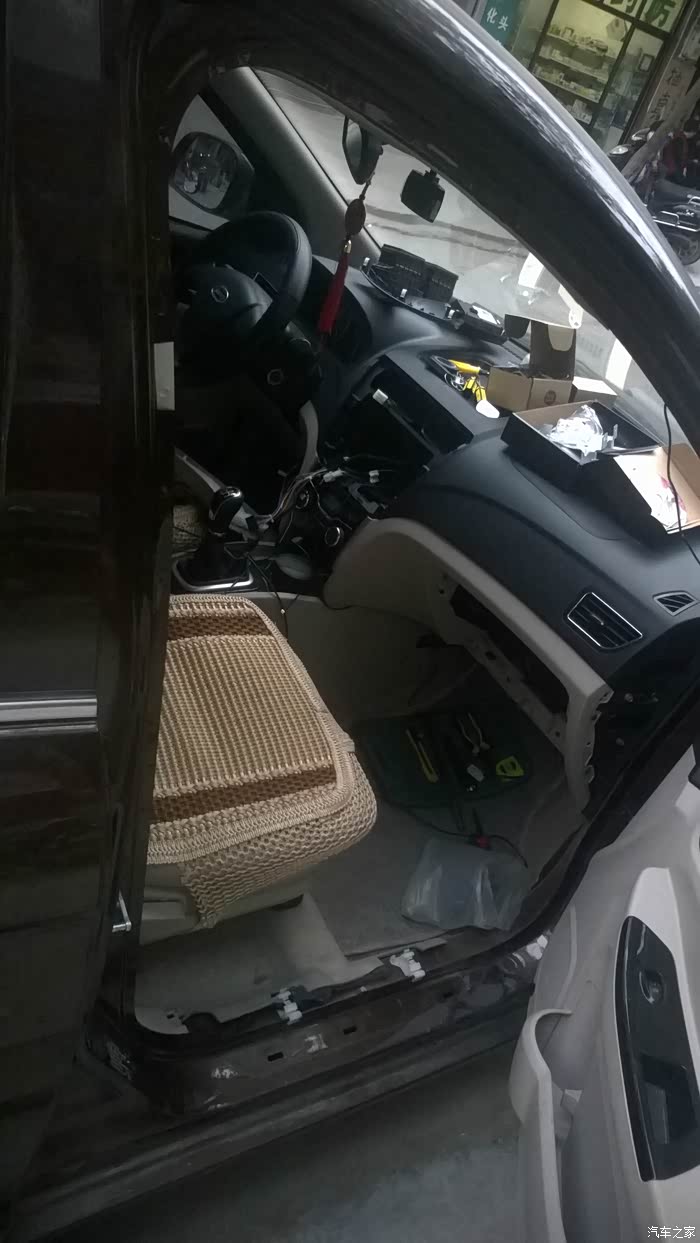

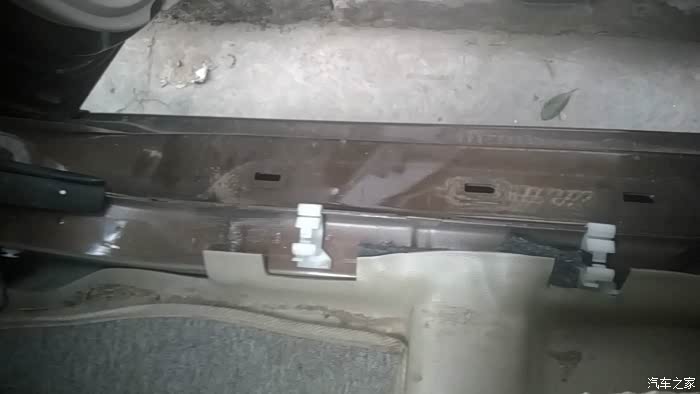

拆掉副驾的原厂脚踏板，全是卡扣的，拆时注意下，我是先拆的外面再拆的里面

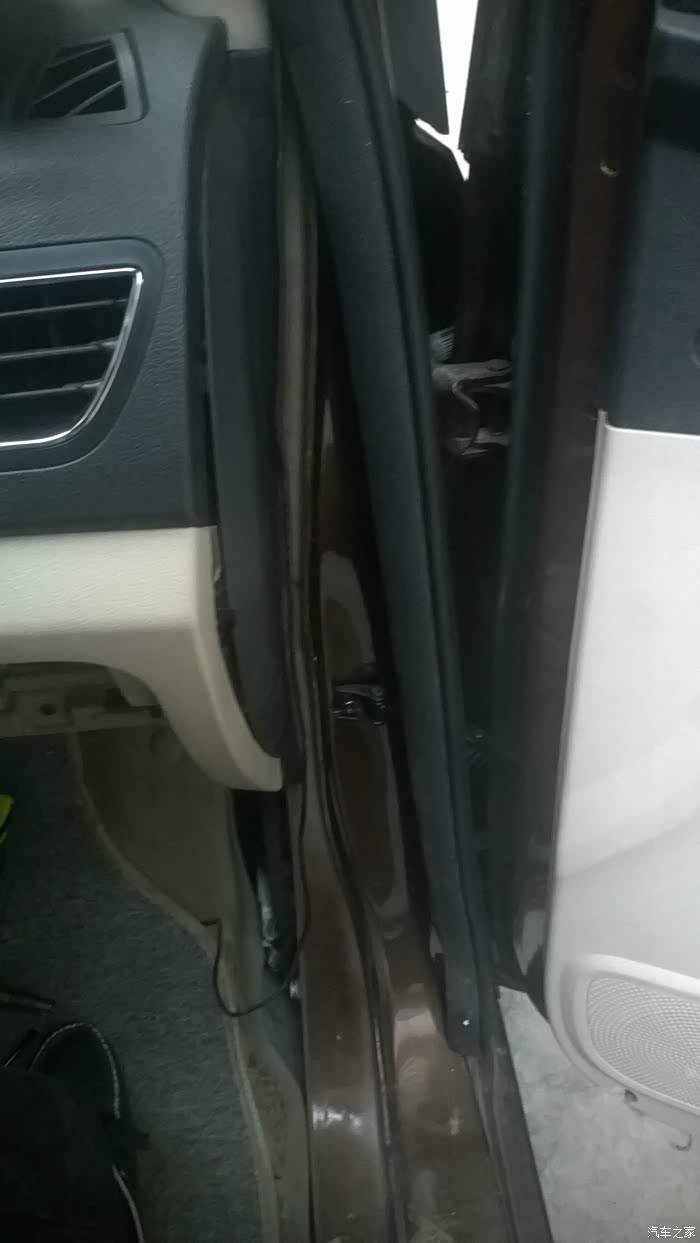

然后拆门封条
这个其实可以不用拆，开始没搞懂，见板就拆，后来拆了也没用
B柱拆掉全卡扣，从上开始扳

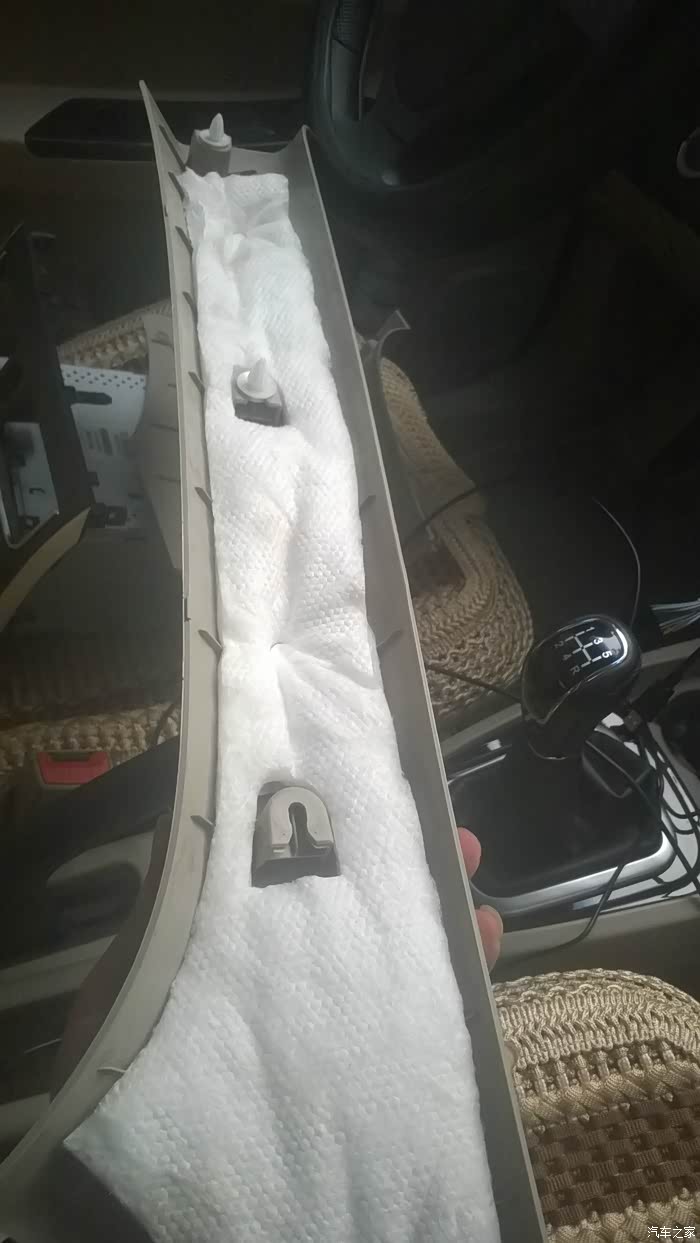

大家都见过的棉
门封条被我全部下了

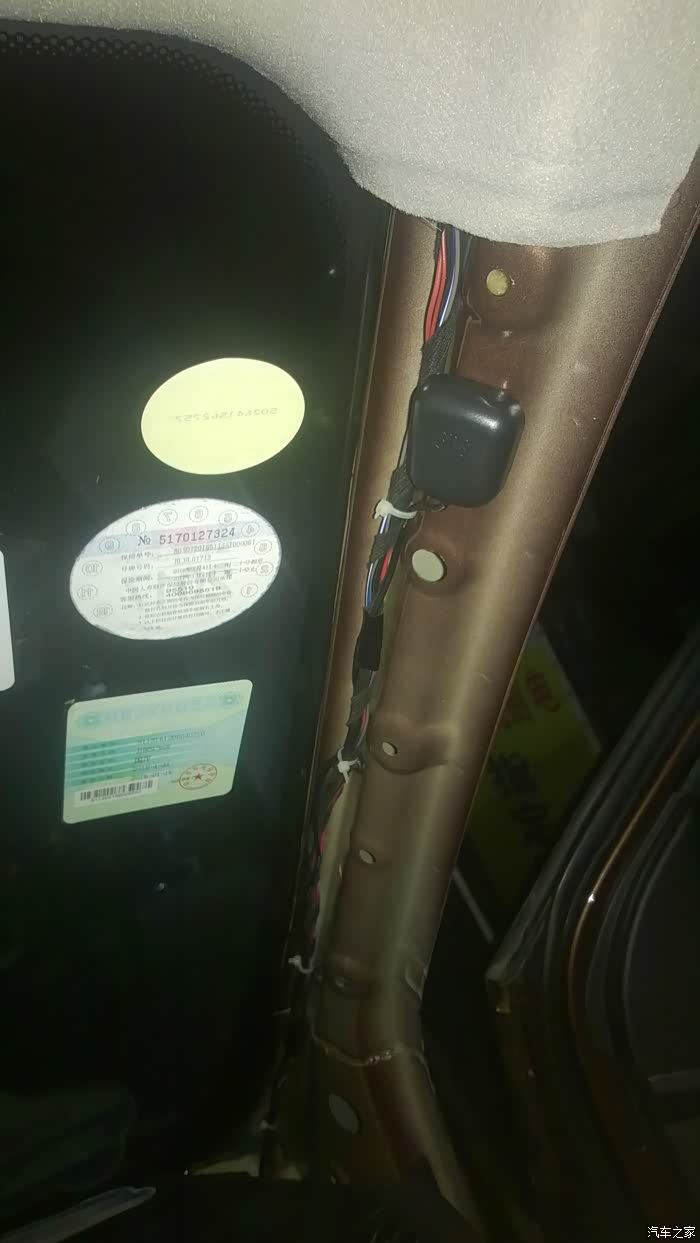

把GPS定位模块粘这里（自带3M胶）线顺着B柱上的原车线走，我用的扎带加胶布固定GPS线
装完GPS天就黑了，后面上就没拍照了。4号的工程完工，就装了个GPS定位块和走线。

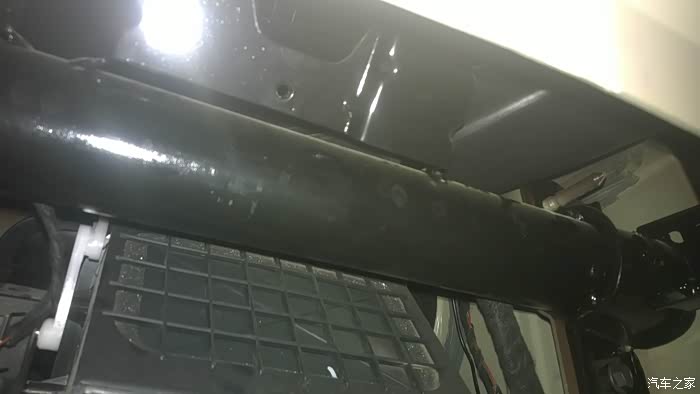

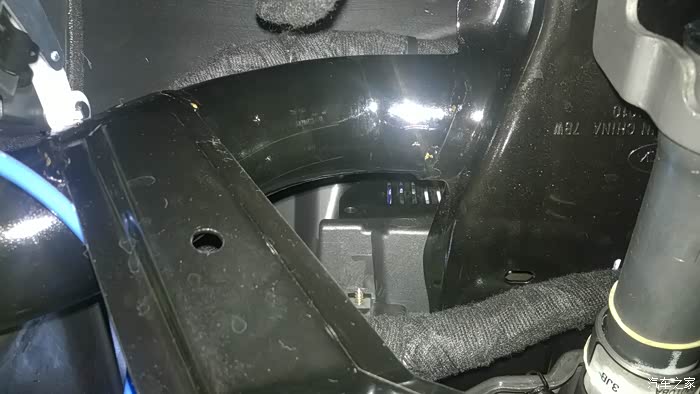

这是我在中控下面穿线看见的，有拳头那么大一根，这个可能跟安全有关，那个啥防撞的。不懂，知道的大神说下
不懂，知道的大神说下
装上配件，两边固定导航的铁块

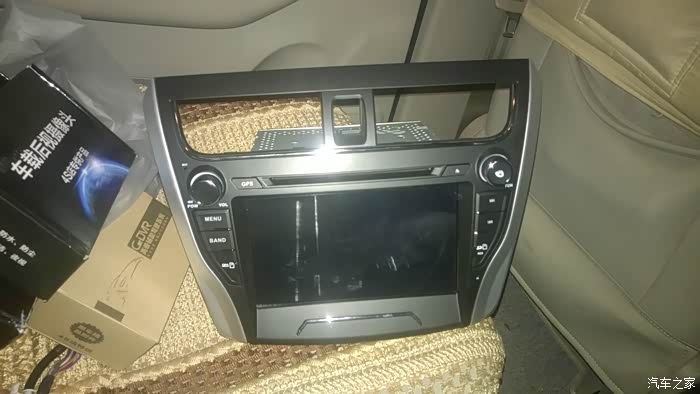

新导航
后视线

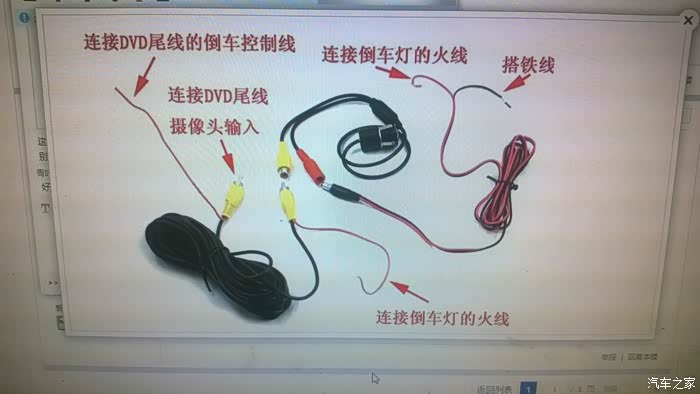

找商家发的接线图

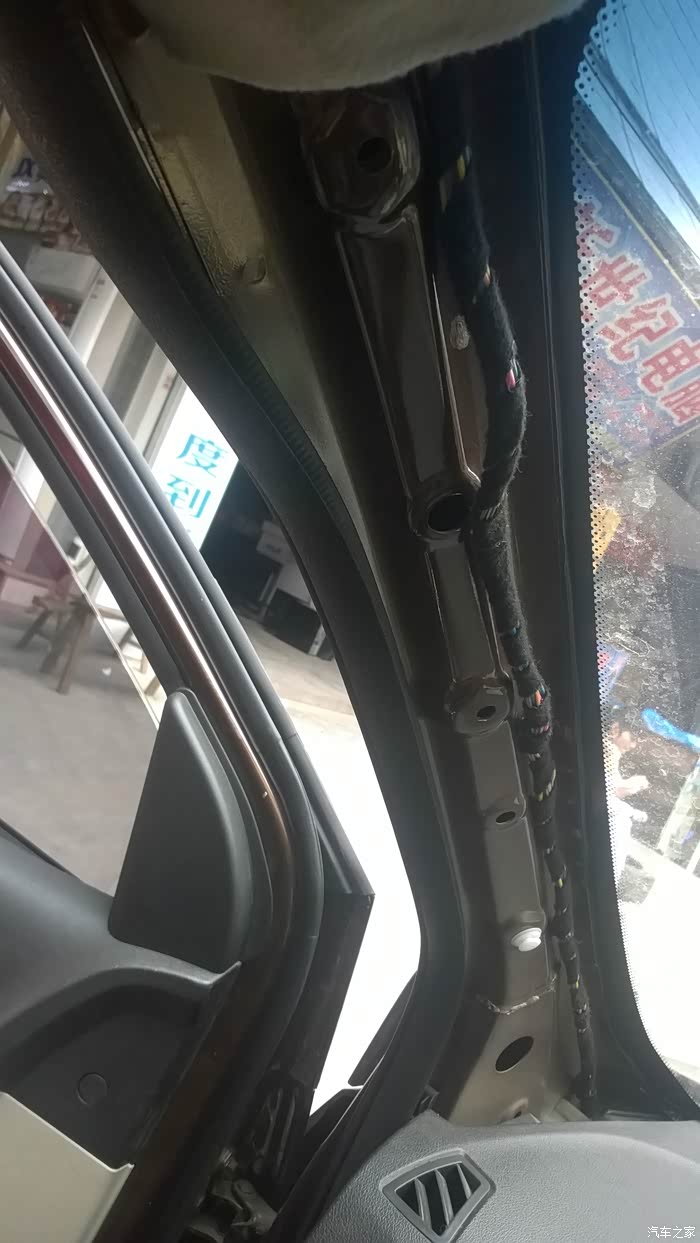

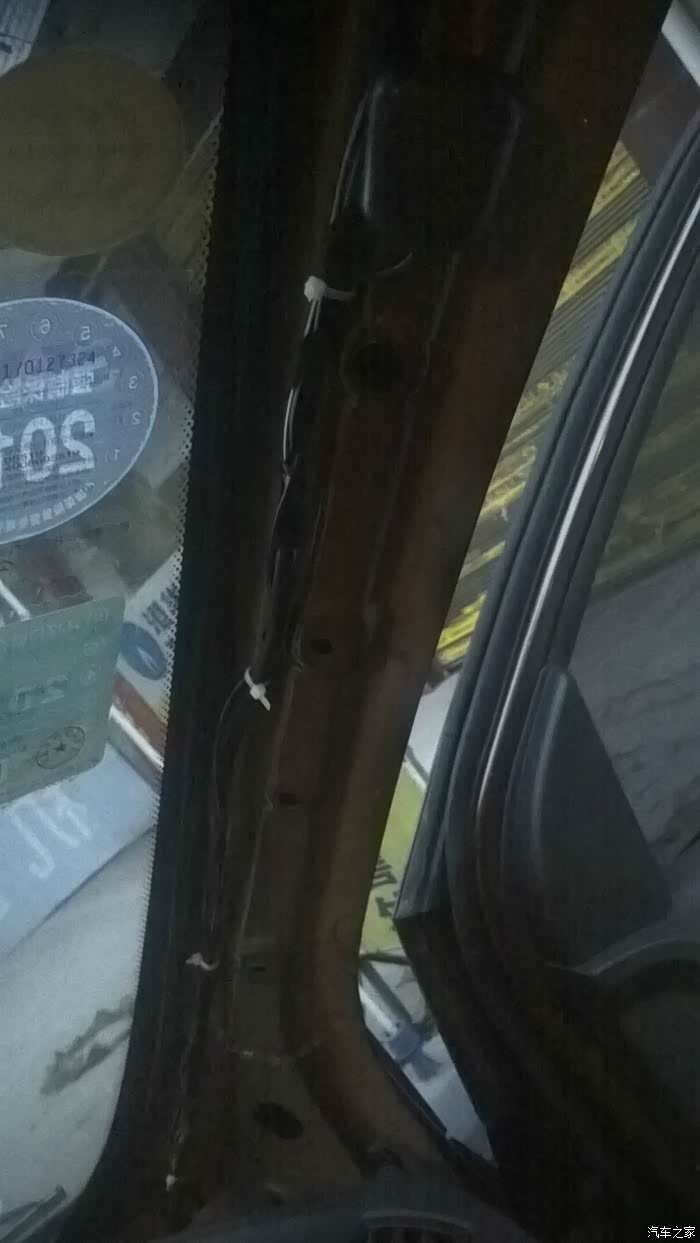

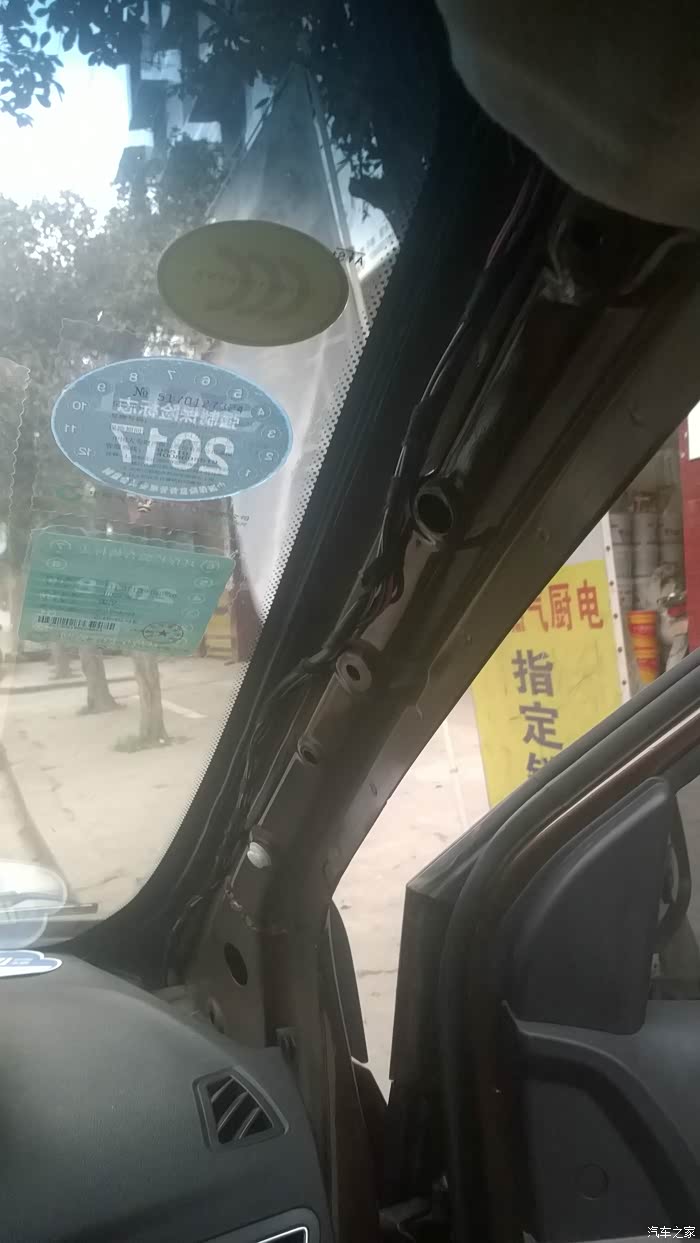

5号下午继续，从左边走倒车后视线，我大概量了下从右边线不够长，拆A柱，和拆B柱一样。

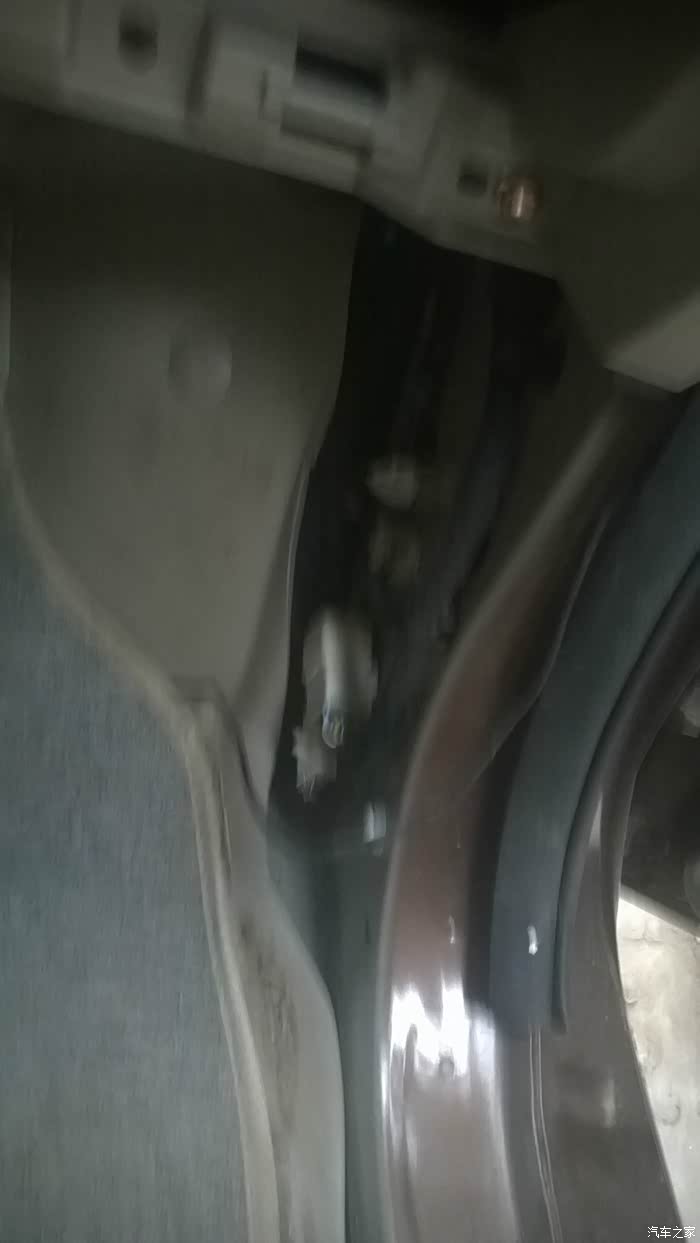

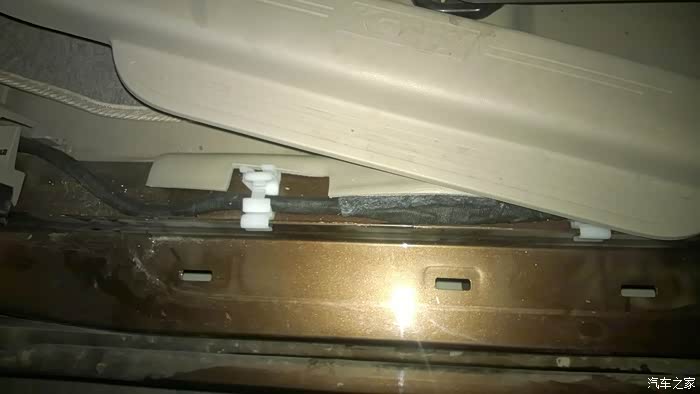

拆左脚踏

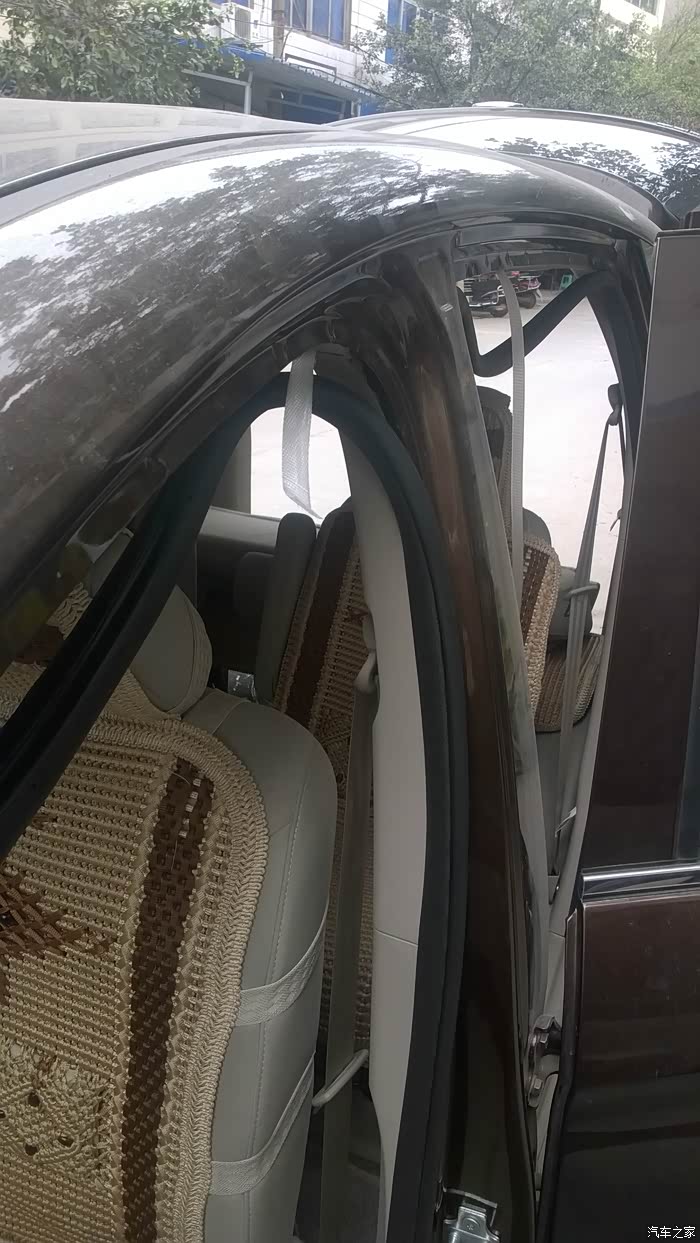

拆掉门封条，顶棚就可以搬开一点了，就可以看见原车线就是从顶棚里走的。后门也拆了门封条，找一根编织带就可以穿过左前门和左中门。

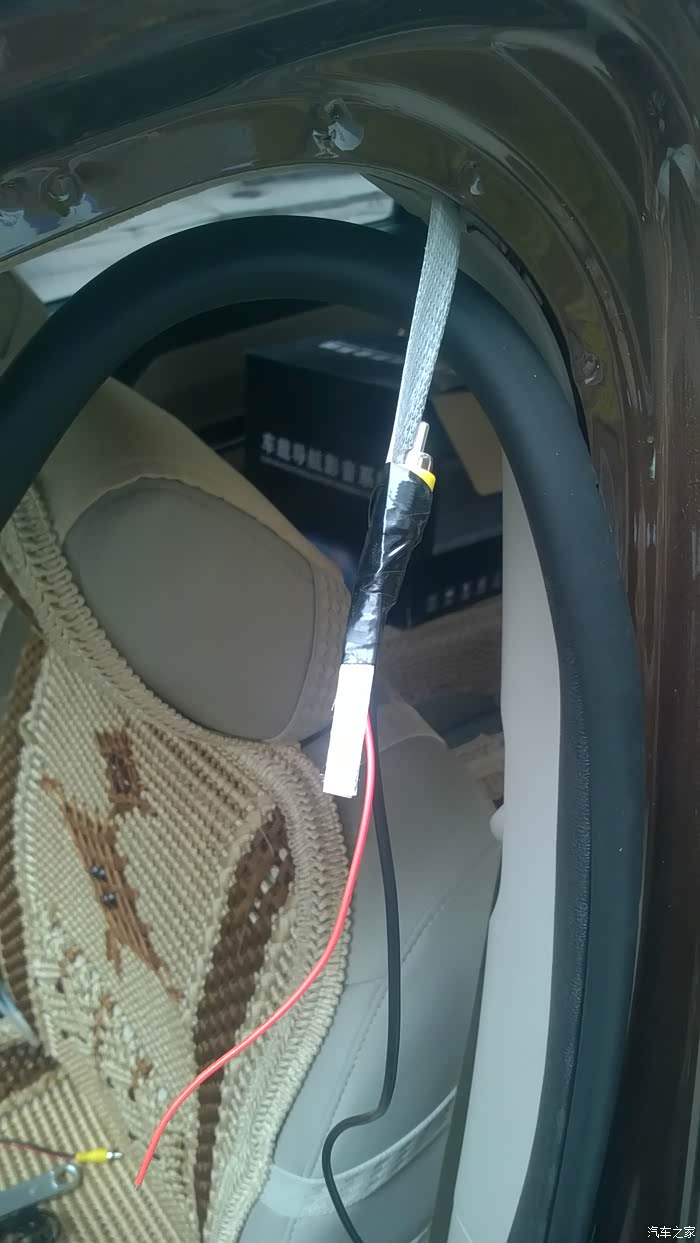

然后用胶布把线缠上带过来就行了

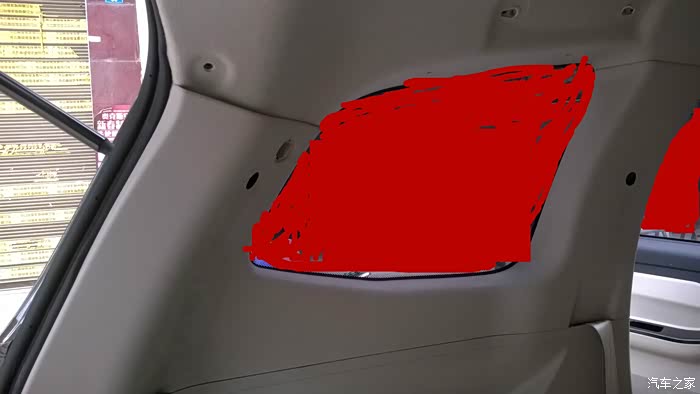

隐私，窗户涂了。拆掉后面的门把手，撬掉胶卡子，有螺丝就拆，我把安全带都拆了。安全带螺丝有点紧哦，要用点力哦，安是也要上紧，这个不能马虎。
拆掉后面的门把手，撬掉胶卡子，有螺丝就拆，我把安全带都拆了。安全带螺丝有点紧哦，要用点力哦，安是也要上紧，这个不能马虎。

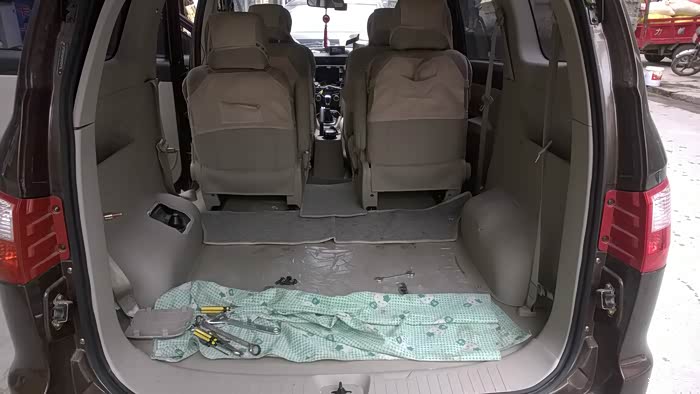

为了好操作我把后排也拆了，后排座椅得用13的扳手，拆时要用点劲，螺丝也很紧

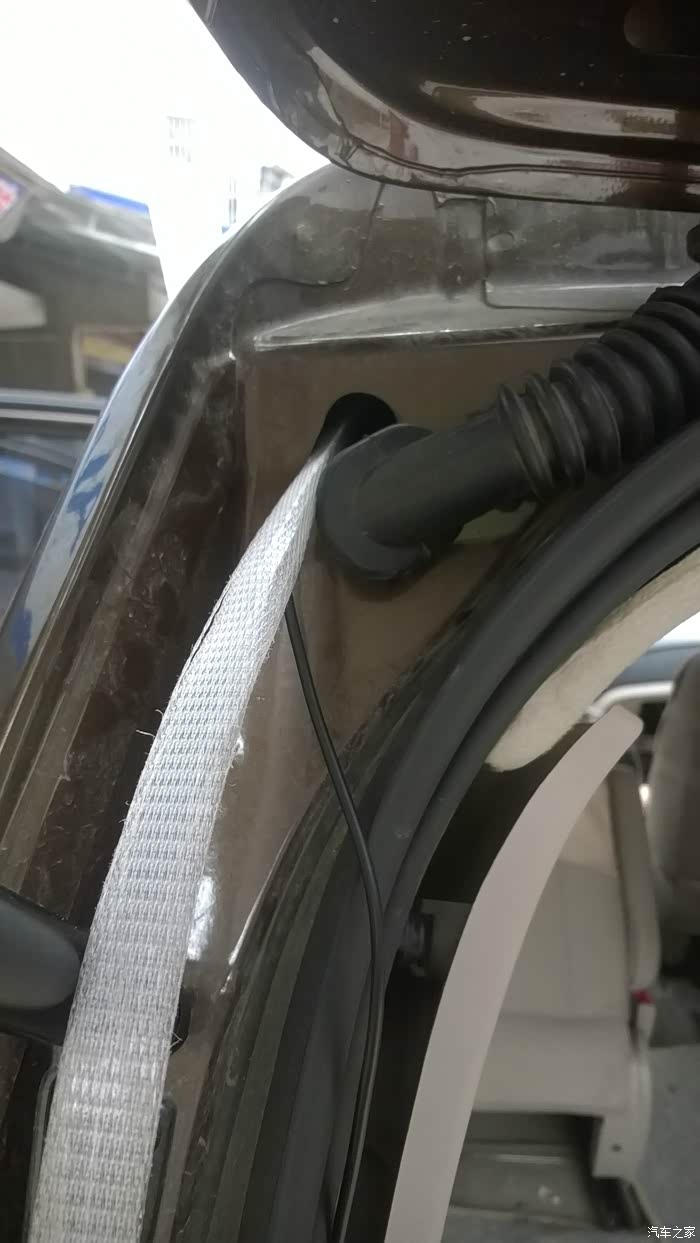

同样用编织带穿过带线。把那胶管扣掉就行。最难穿的线在后面，尾门上那根，那个要用小铁丝了，我用编织带穿了好久也没穿过去。用铁丝穿时在铁丝头上缠点胶布，避免把里面的线弄伤。不要缠多了，多了穿不过去。

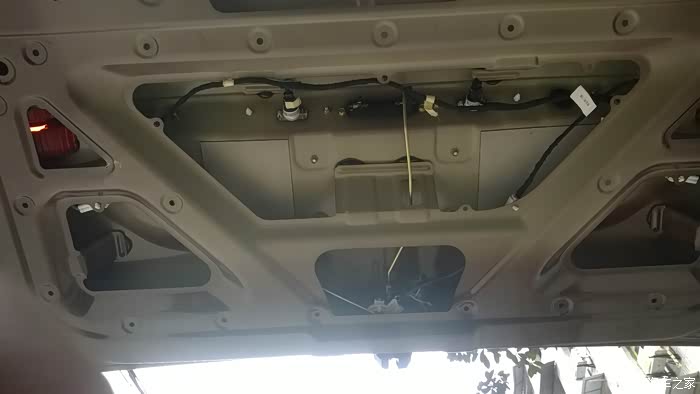

最后拆尾板，3个胶盖一调开有3颗螺丝，把螺丝拆掉就全是卡子了，这个就只有扳了

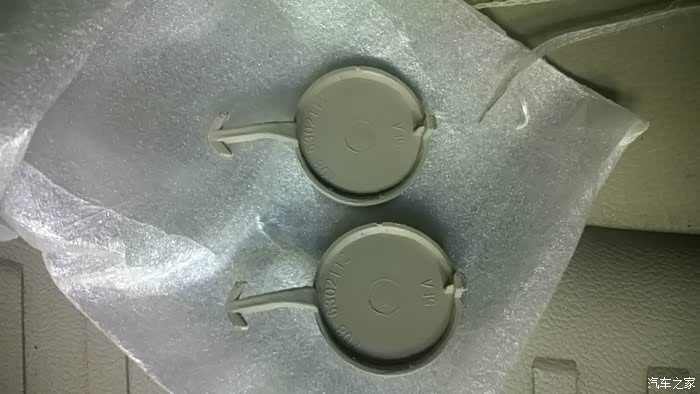

尾板螺丝胶盖

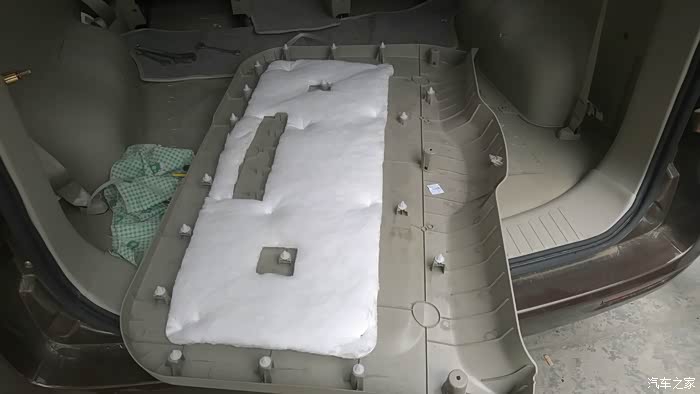

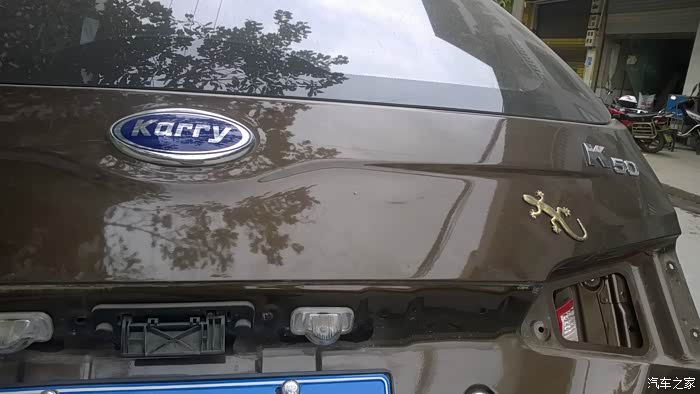

拆掉的尾板

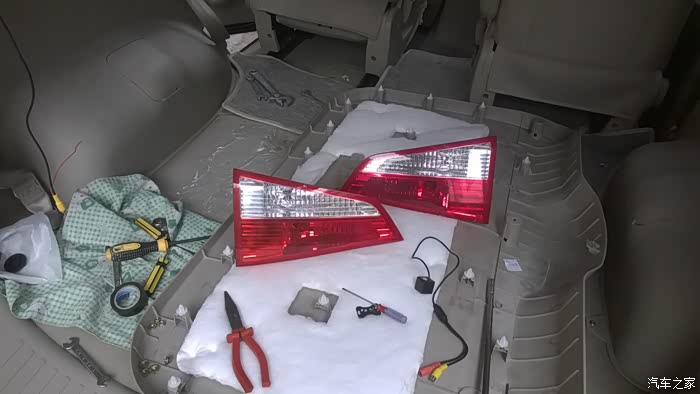

尾板的灯也被我拆了，为的是拆后面这个

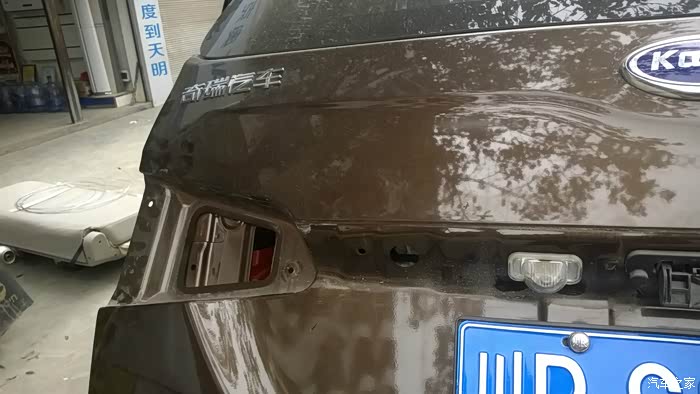

拆下来安后视摄像头
后面那个摄像头架子不是原装的，不好安。我也是搞了好久。由于天友快黑了，后面就照的少了。

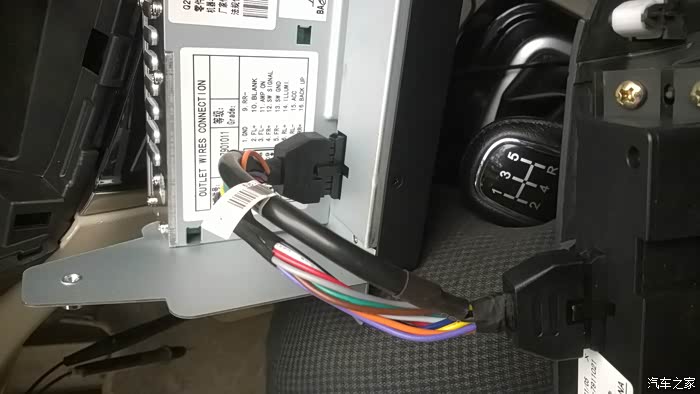

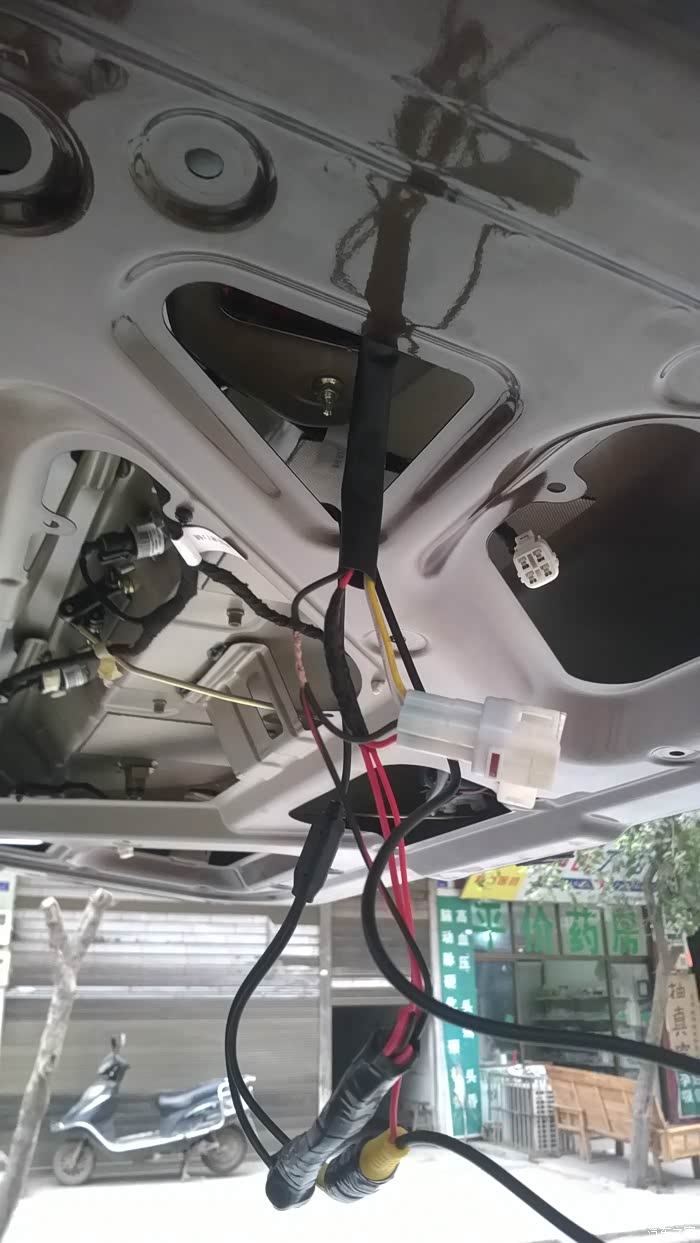

接线。视频线上那根红线和电源正极一起接倒车灯正极，黑线接负极。导航后面那根红线接倒车测试线，也叫倒车触发线。不接这个是不行的哦。上面有图
固定前面的线，也用的扎带

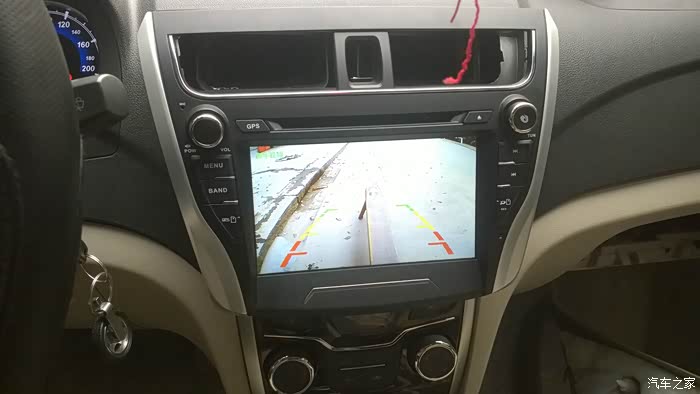

测试，由于天快黑了，后面的还原装就没拍照了。主机都无损安装的，后面的对比插上就是。就是卖家送的记录仪要破线安，破都是破导航里附带的线，不得破坏到原车的。

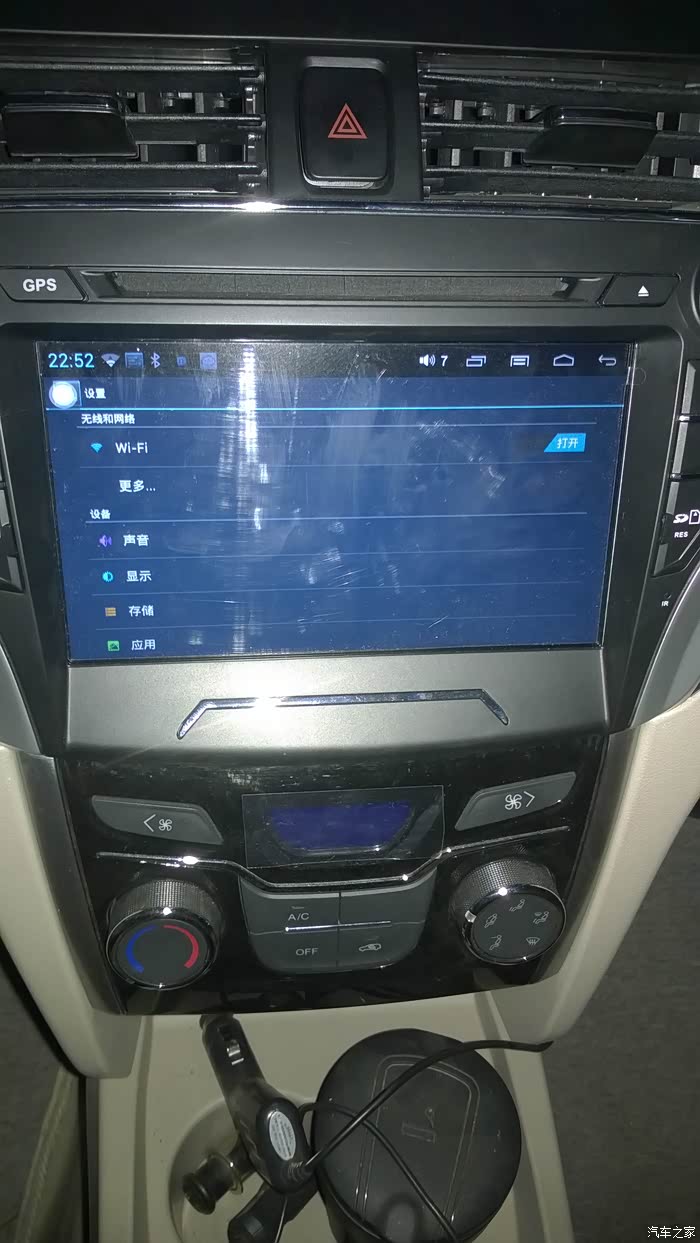

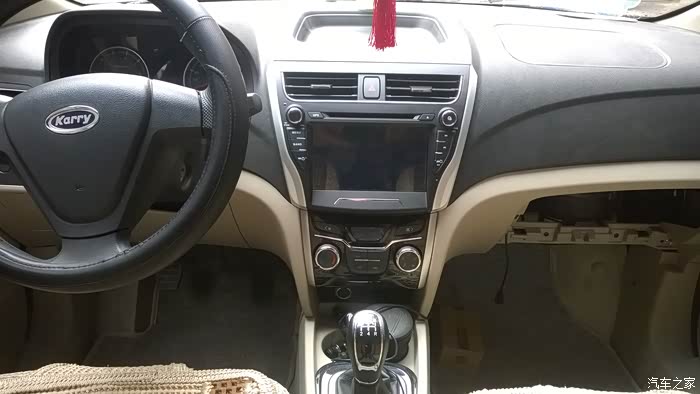

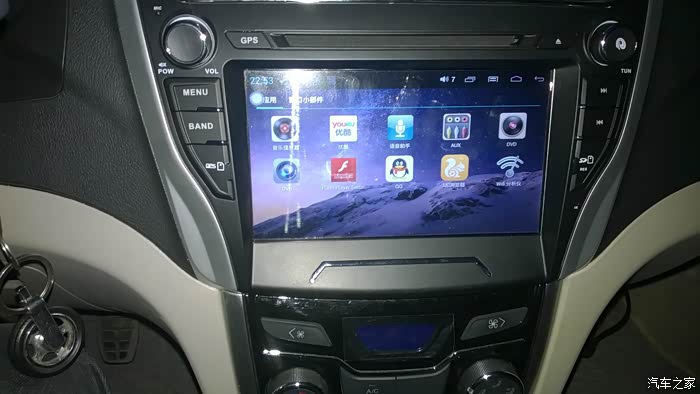

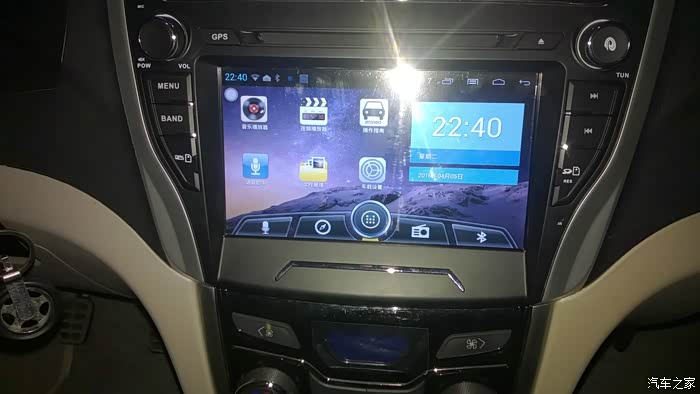

装好后主界面
高大上了有木有

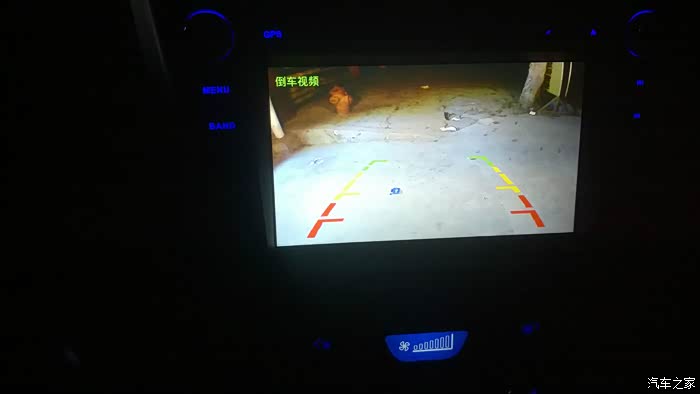

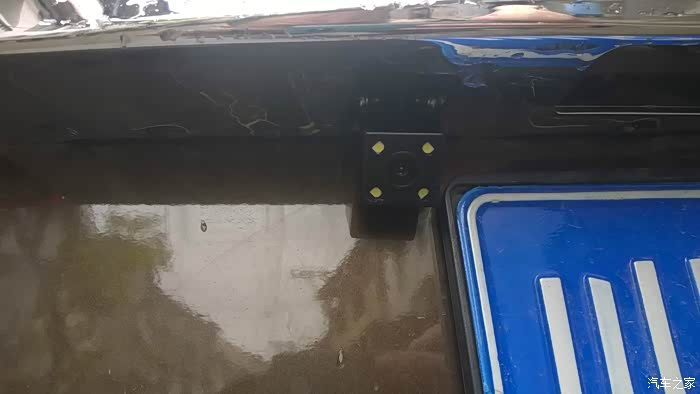

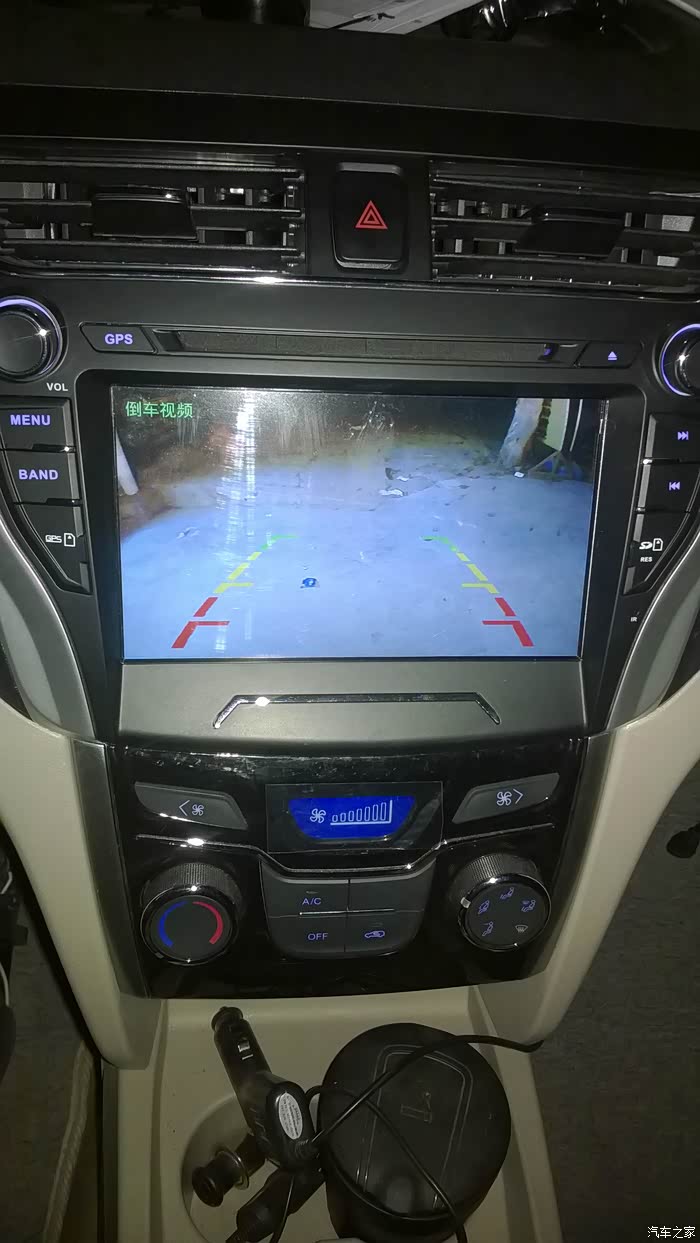

后视摄像头带4颗LED灯，晚上效果也不错

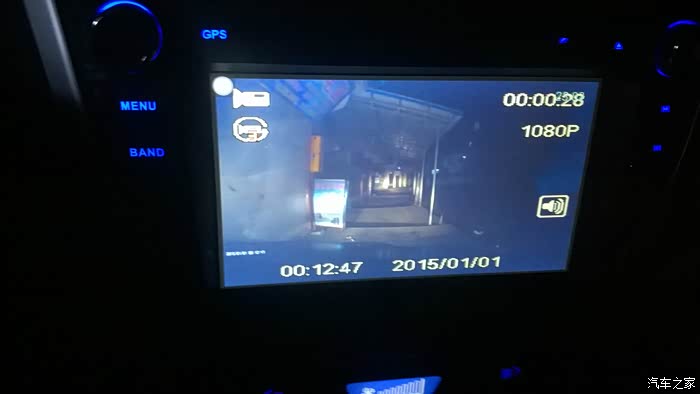

前记录仪晚上开灯效果，就是卖家送那个。这个还没完工，正在考虑是否要替换我原来的记录仪
电容屏触摸还可以，灵敏度高。WIFI效果就不行了，还不如手机上网快。屏幕显示效果还行，比我以前开别人车的电阻屏效果好很多。但跟我的理想效果还差点，要是有小米4效果就好了（是不是我的要求太高了）

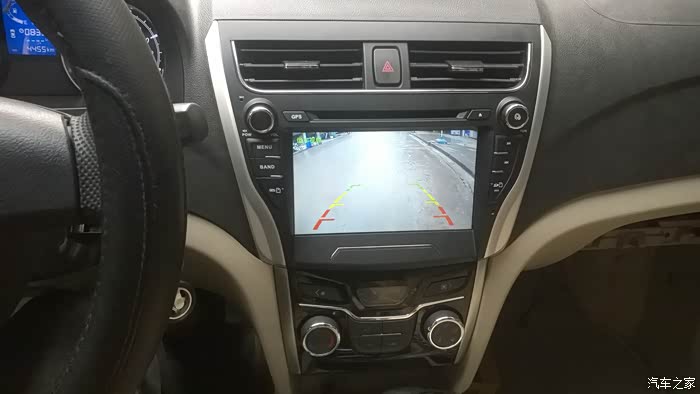

这个是后面去补拍的，都下雨了

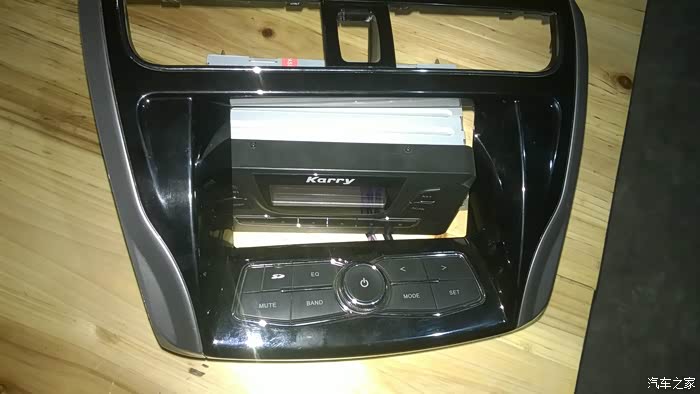

拆下来的收音机总成，原厂是钢琴烤漆面板的，买的不是。发完这些又两个钟过了。希望版主这次能射哈。
就只照了这么多了，哪些没看够的说出来我明天又照。只能是外面的了，那些里面安好的我也不得再拆了给大家照了。传说中的异响是不是就这么开始的

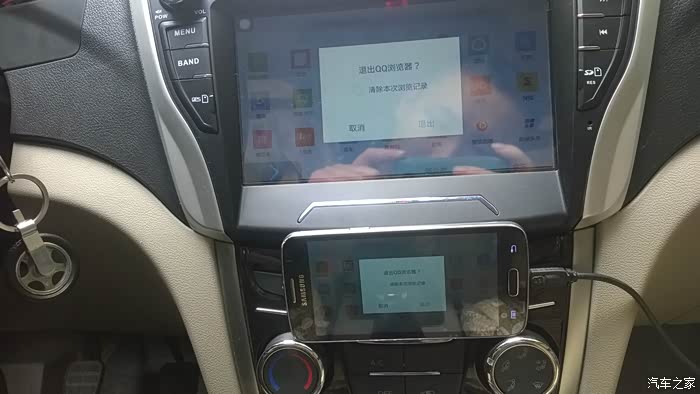

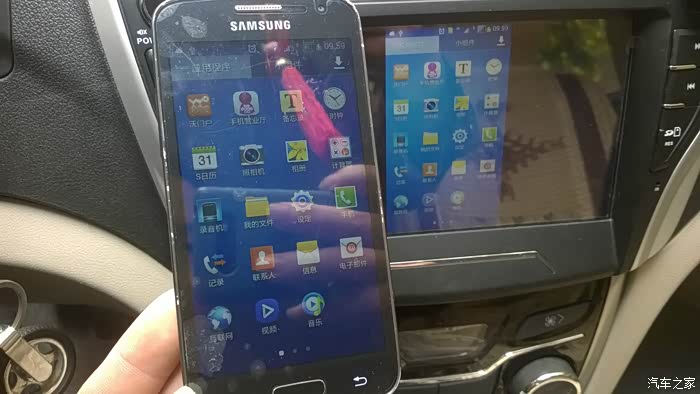

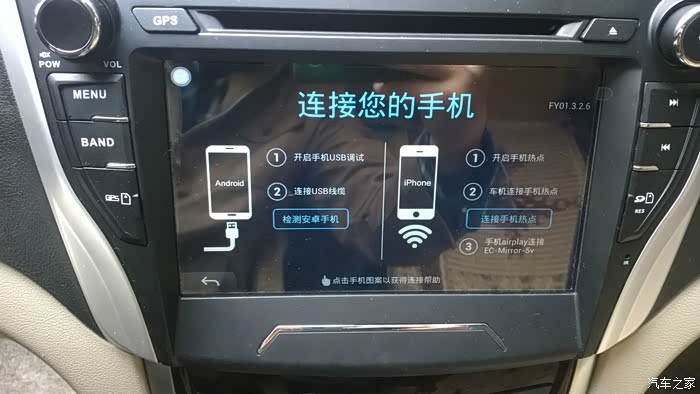

手机互联功能
支持安卓和IPHONE
不支持WP是一大遗憾
