我“发明的”行车记录仪取电方式
1 10 发布于 2019-07-30 19:39:11 只看楼主 热门标准
点击查看热门标准,热门算法维度通过账号健康度、浏览、评论、点赞、收藏、转发、反作弊等进行综合评判
修改帖子
先来一个我的小书包的图片,作为一个手(qi)波(shi)死(shi)党(qiong),自然就购买了手动车。好吧作为低配车雾灯的没有,导航的没有,行李架的没有,铝合金轮毂的统统没有。不过万能的马云家可以搞定一切。希望今后能把他变为手动高配的(只是一个美好的愿望,毛爷爷不允许啊)

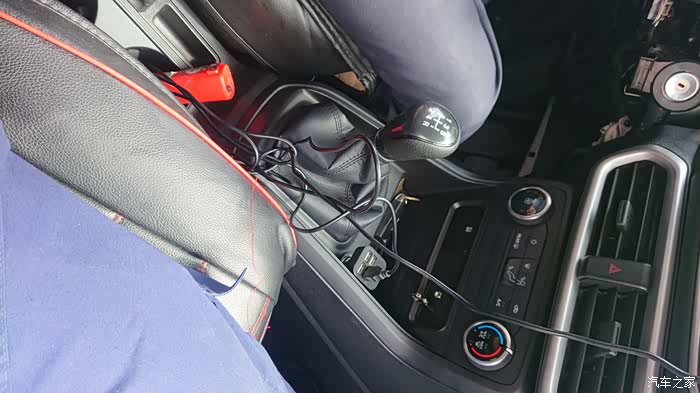

先来一张我动工之前的记录仪接电图。其实我想大家的方式应该一样,大部分是从点烟器取电的,虽然简单,但是作为强迫症的我很难允许线走在外面。

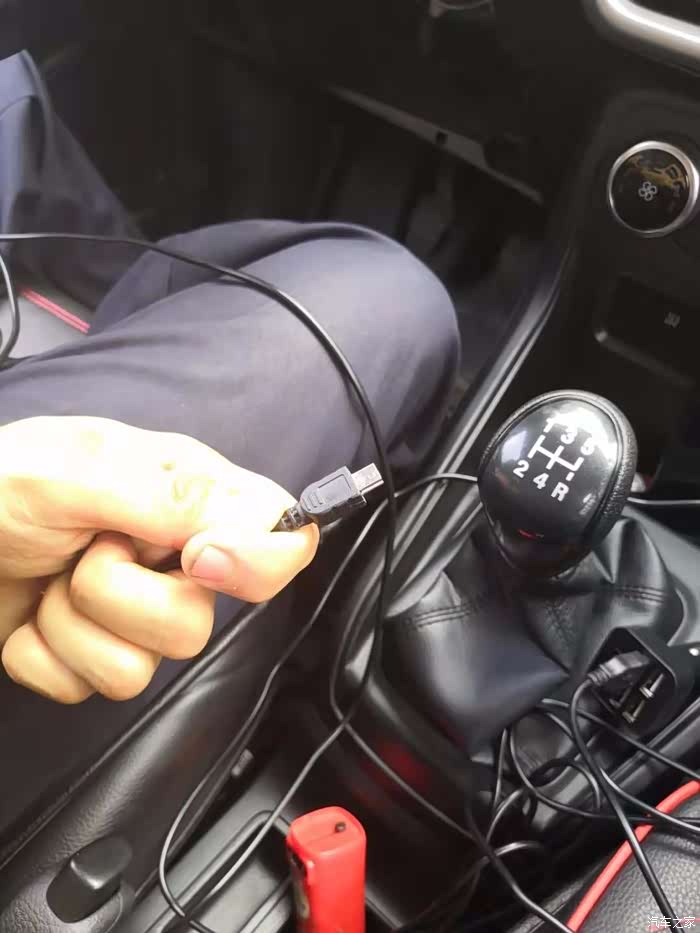

这也是我偶然发现的,中控导航和倒车影像其实是我自己动手装的。因为车是低配的因此只有一个USB接口,但是车机上有两个,有一个就要空着。结果发现车机的usb插口就是老式MINI-USB口,就如上图的插口正好可以插进去。这种插口的线2元一根,于是就有了我这种“原创取电方法”。

这样的线我有很多,但是用不上,今天正好派上用场,但是需要小小的改造一下。如图所示,将两根线的USB头剪掉对接就行了。

然后把线对接,只要供电就行,红接红,黑接黑,其余不用管。记得要用胶布包好!!

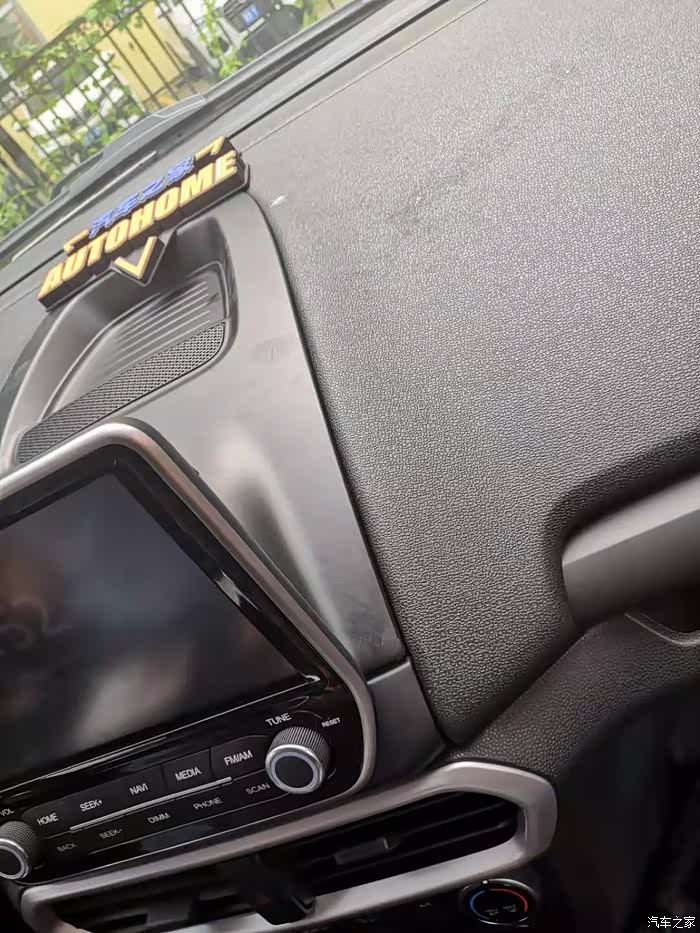

这是我自己安装的车机,和4s店的一摸一样,所以大家在像我一样动手的时候也能有一个参考,

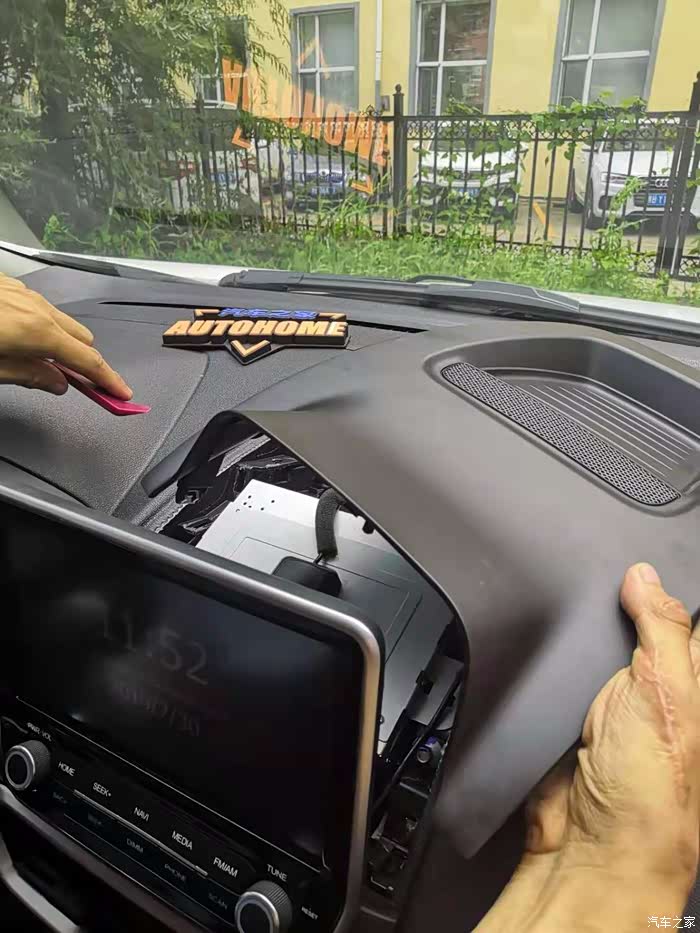

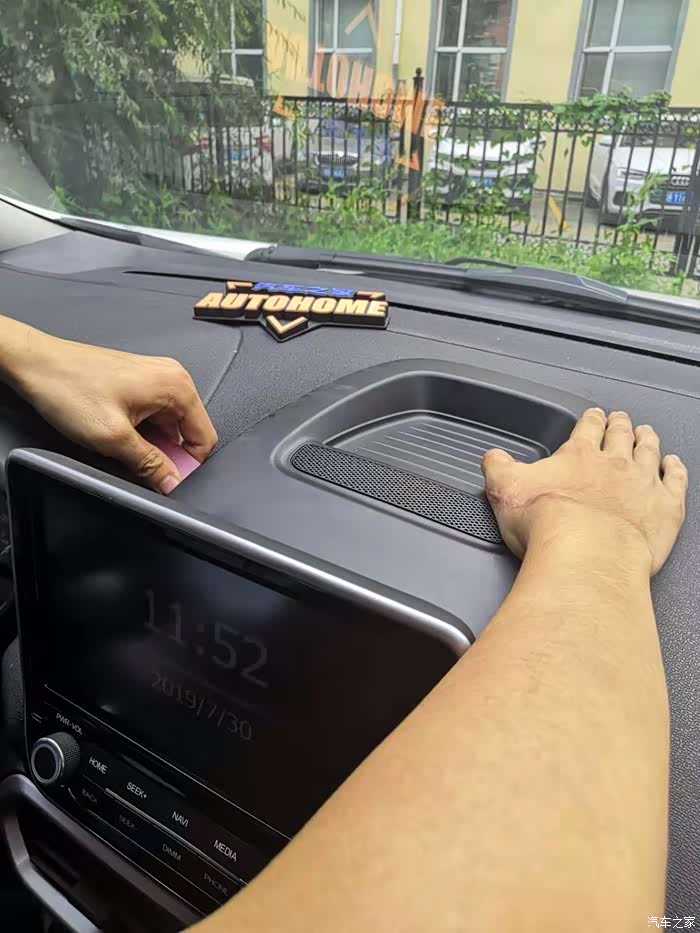

先拆上面的盖板,都是卡子的,一翘就下来。

打开里面是这样的

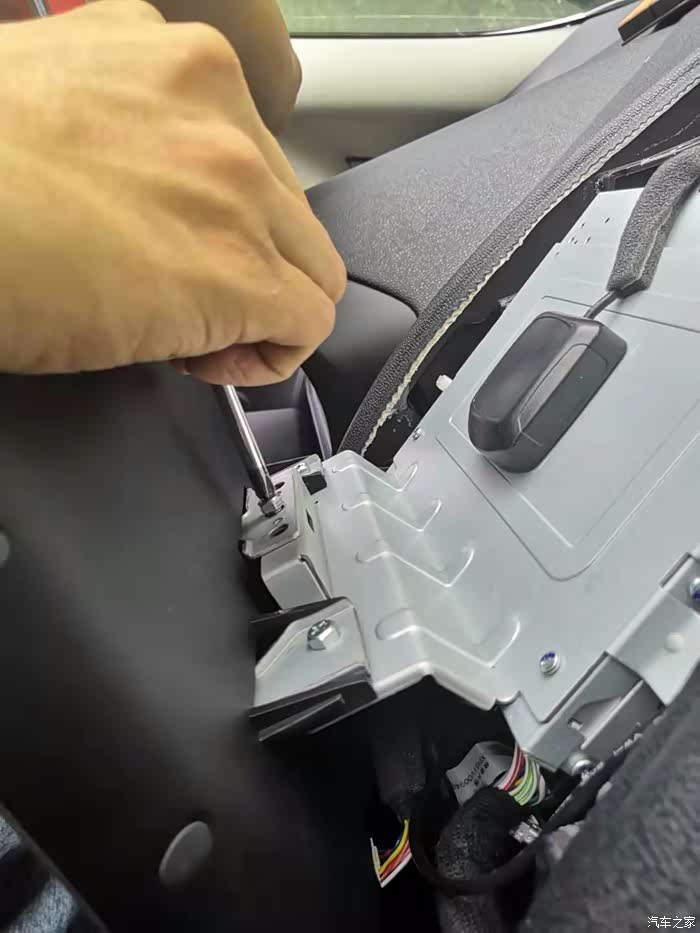

然后将三个螺丝拧掉,准备将车机和屏幕分离。

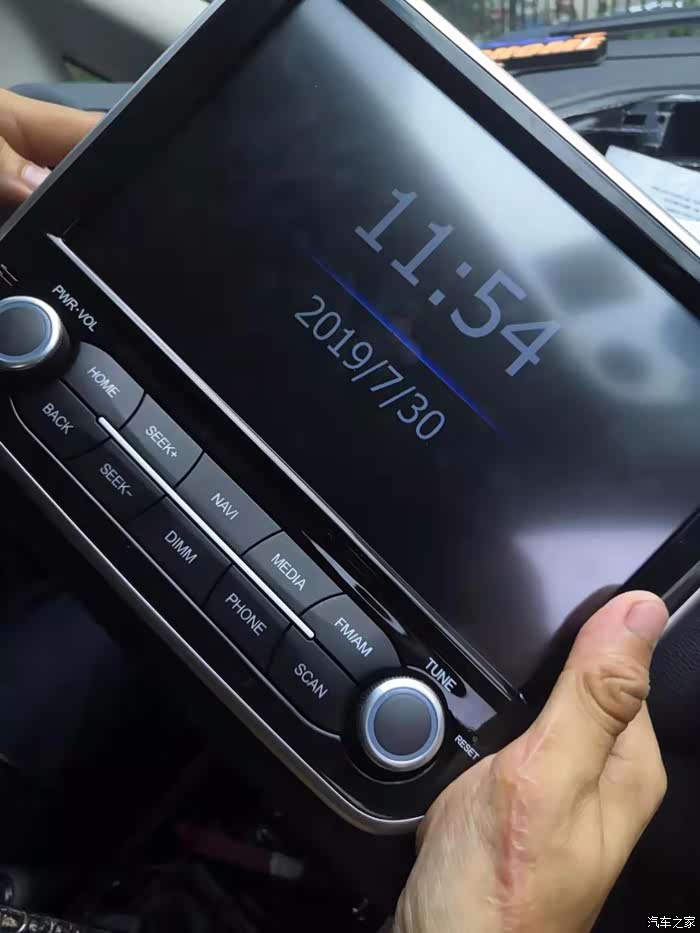

抓住屏幕向正前方拉下屏幕(就两个卡子,很容易)

屏幕下来了,就是这样子的(请忽略我的手)

看到了吧,左下脚那个方口就是usb口,因为低配车只有一条线,所以空了一个。这也是我们今天要取电的地方。

拿下手套箱,因为我一个人不好拍。从这里可以把手伸进去便于布线。从这里相左摸可以把线传到中控那里。向右摸可以从右面A住向上布线

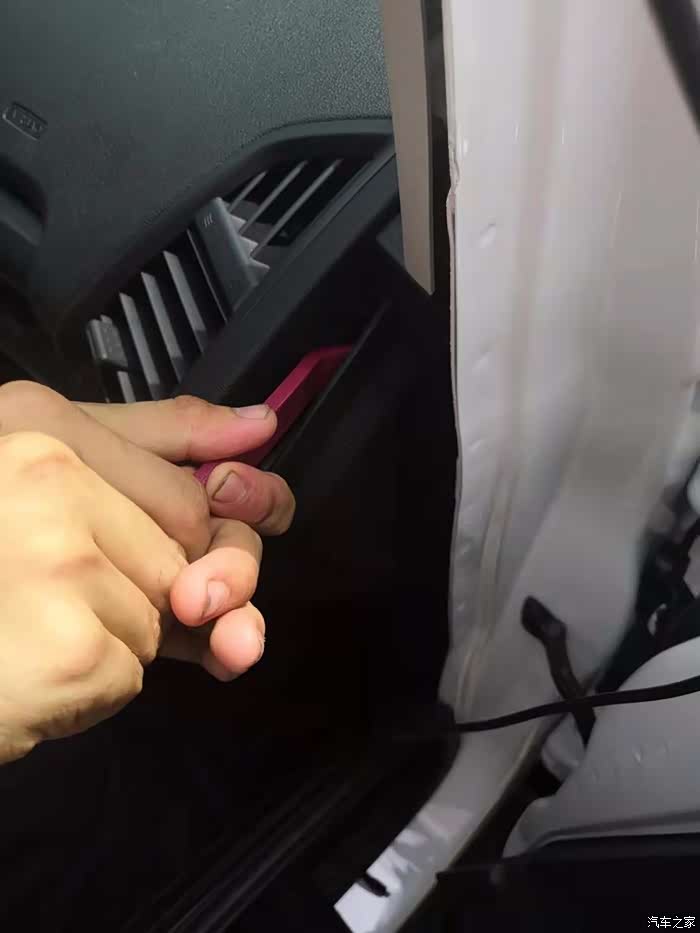

把门条拆下(一拉就下来),再将这块板子拆掉

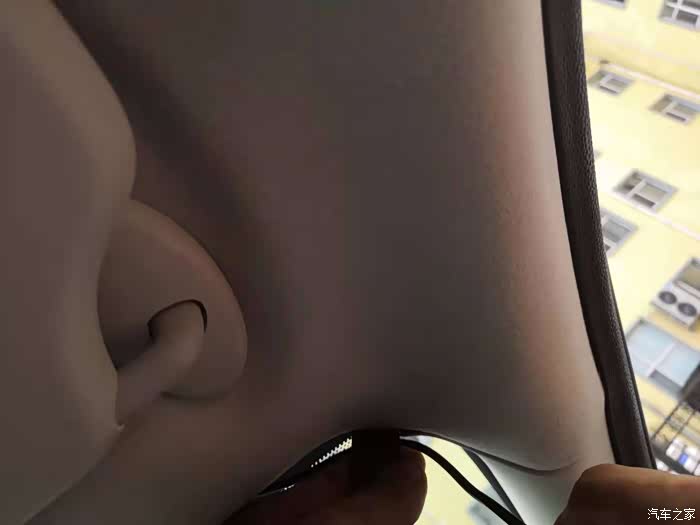

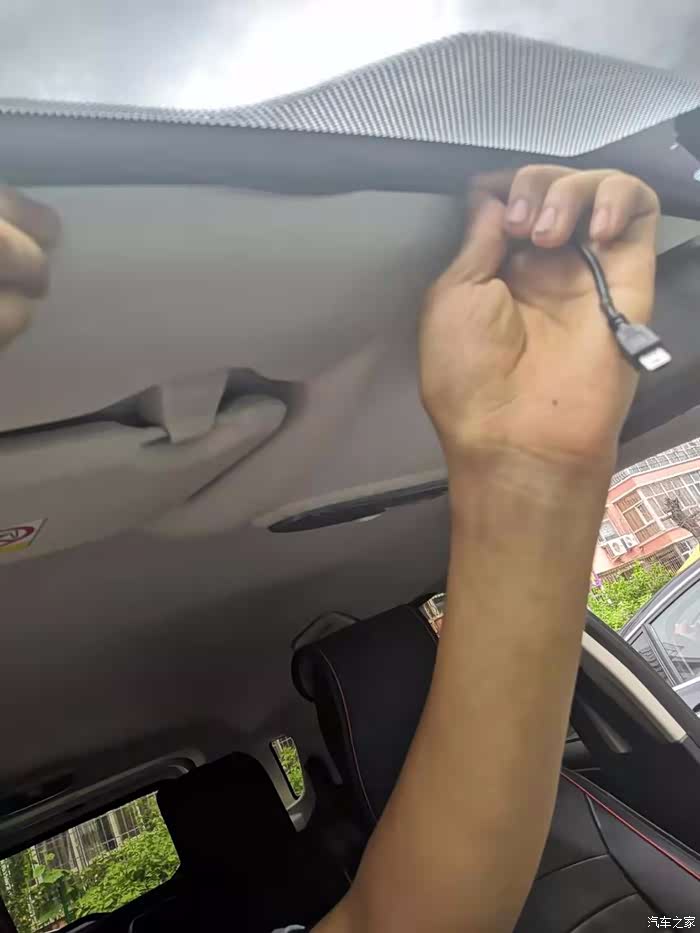

布线,没什么好说的

这里稍微翘一下,就能把线压倒里面

最后将这里插上就可以了。之后就是复原刚才拆的各种东西了,没什么好说的。

也许大多数人都是想我一样,买的低配车改的导航,这样的取电方式不仅可以最大的利用空间,最重要的是外面几乎什么也看不出来,很美观。而且节约一个点烟器口还可以干别的事情。这就是我的“发明”。希望大家可以有所借鉴。
