23款北斗星后室内灯线路改正
大约1年多前，加装了后室内灯。由于原车减配了相应的线束，当时自己偷懒从右侧B柱的车窗电机12V取电。后来发现，车窗电机12V在把钥匙后大约15s会切断，并且导致后室内灯在门控模式下引起系统误以为有门开着，使得前室内灯一直亮着，放空电瓶。
为解决这个问题，准备老老实实从前室内灯取电，确保后室内灯电路和前室内灯一模一样。
为解决这个问题，准备老老实实从前室内灯取电，确保后室内灯电路和前室内灯一模一样。
前室内灯用插头连接，只有两根线，0.5平方mm规格。白色是12V长电（据说来自收音机），黑红是门控，地线靠自攻螺丝搭铁固定。

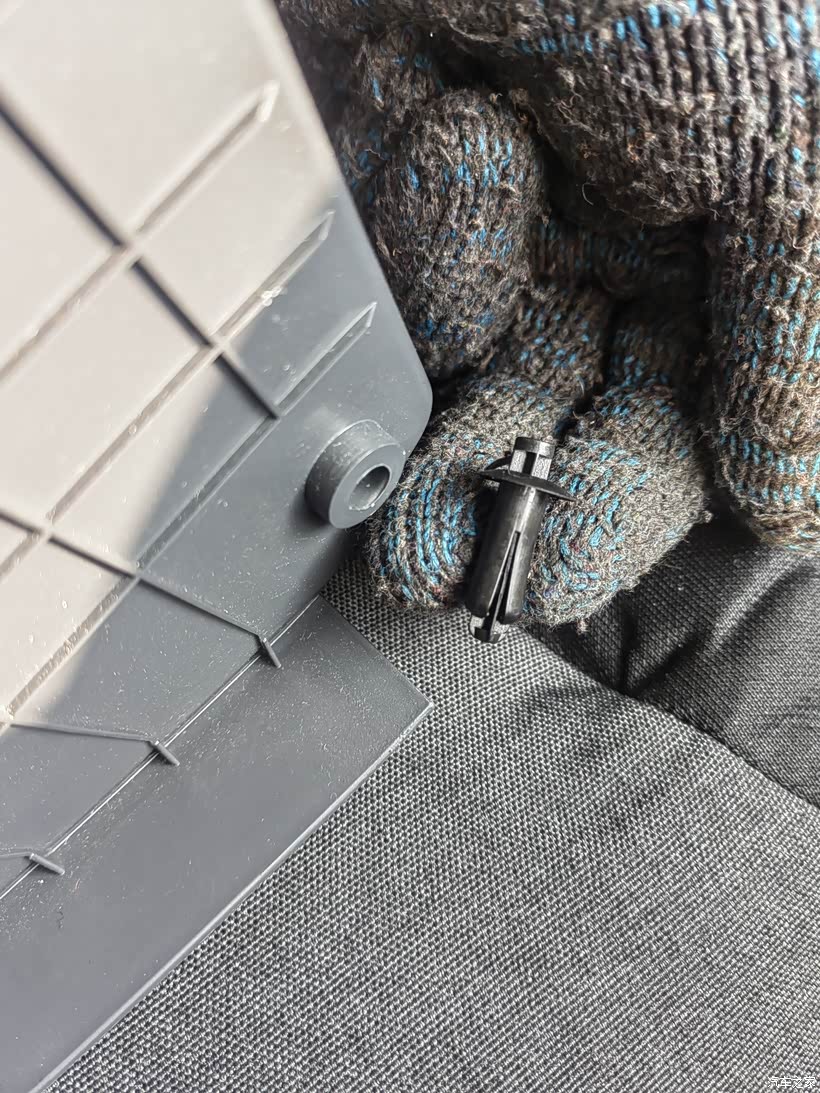

为方便操作，拆下副驾驶手套箱。

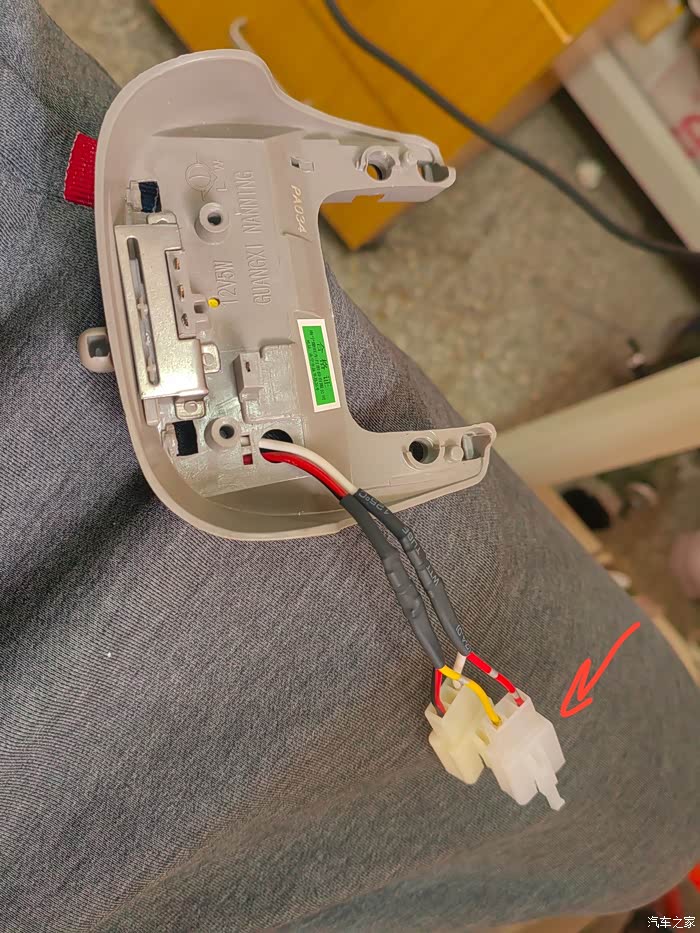

把前室内灯拆下，给它加装分线插头，给后室内灯用。

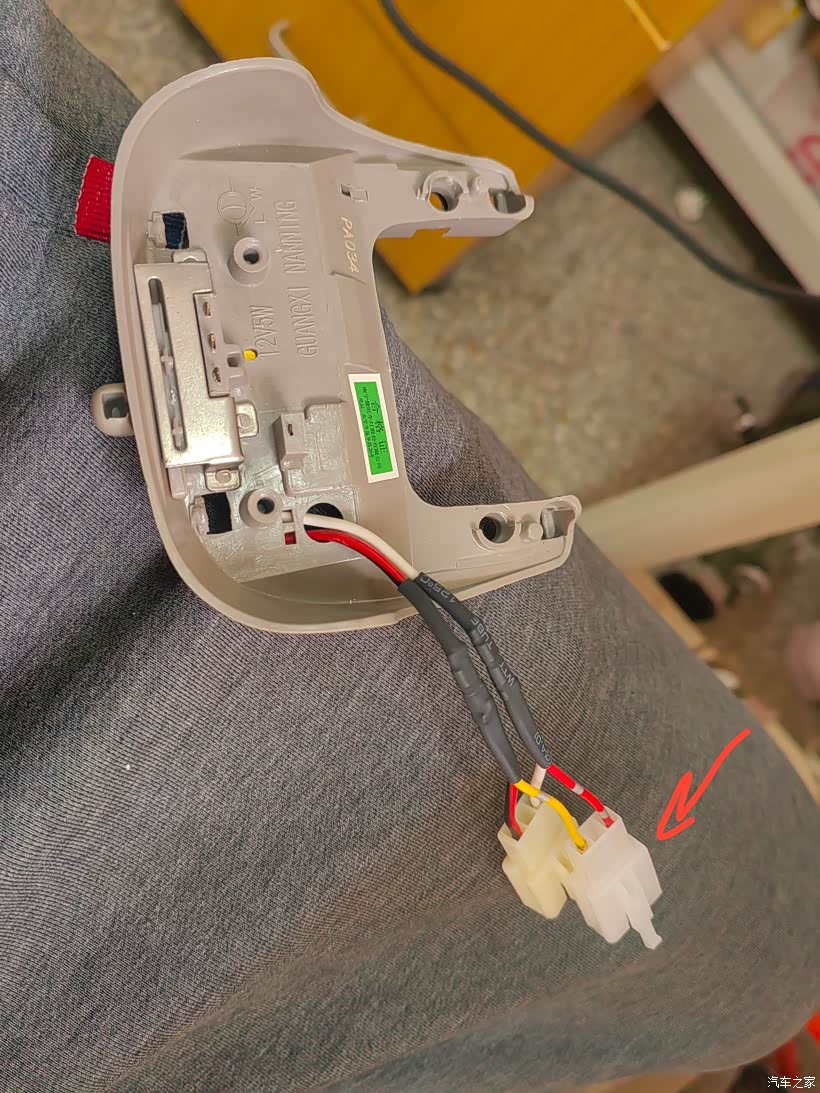

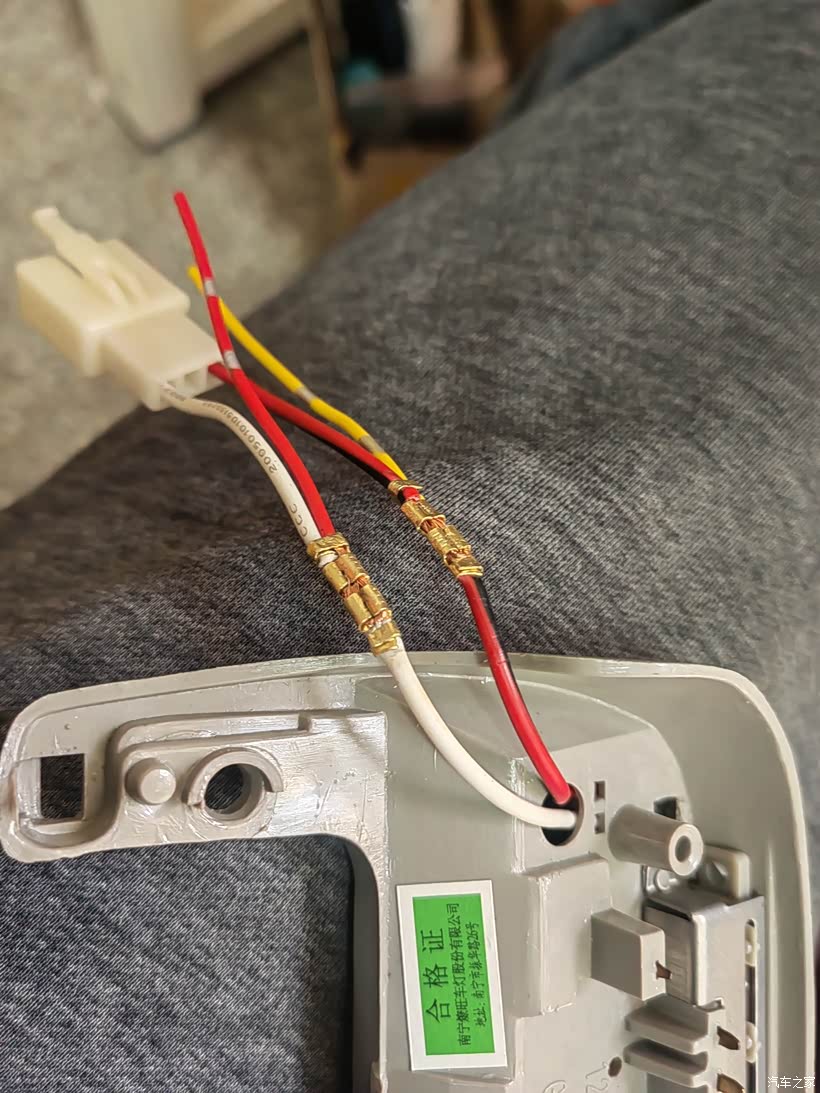

因为拿到了室内，可以用热缩管保护分线处冷压头。分线插头完成。

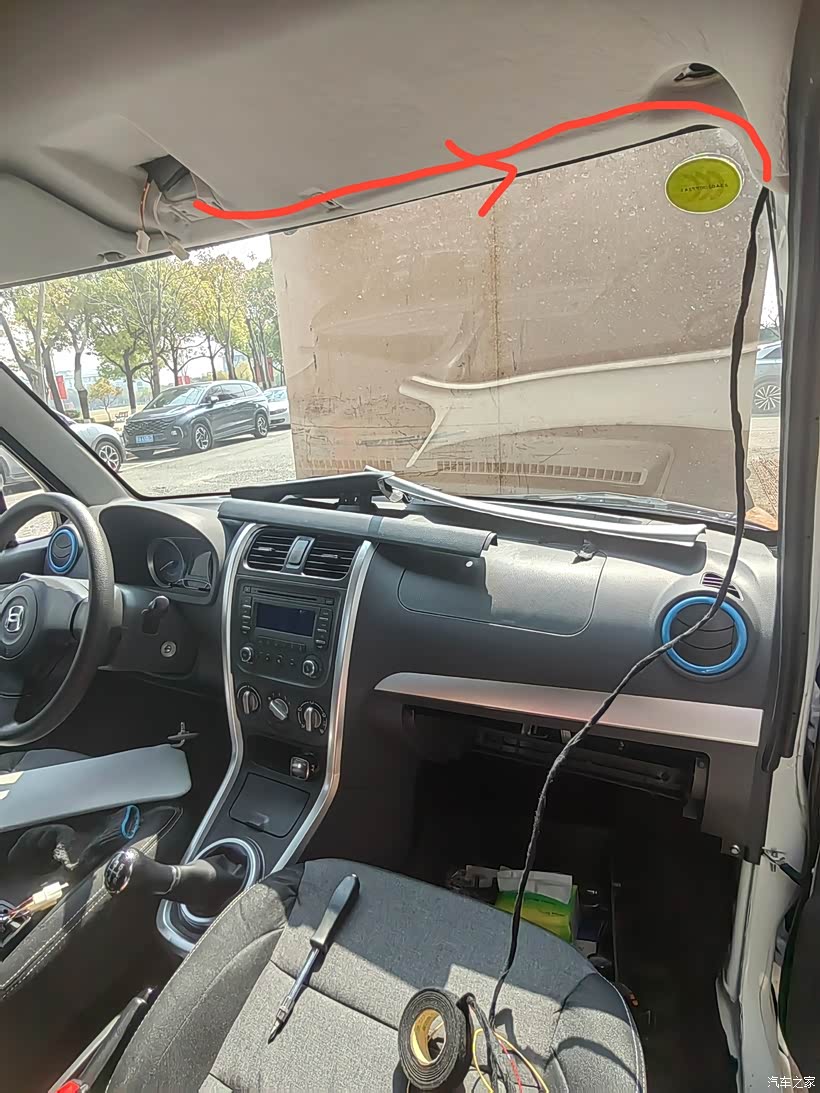

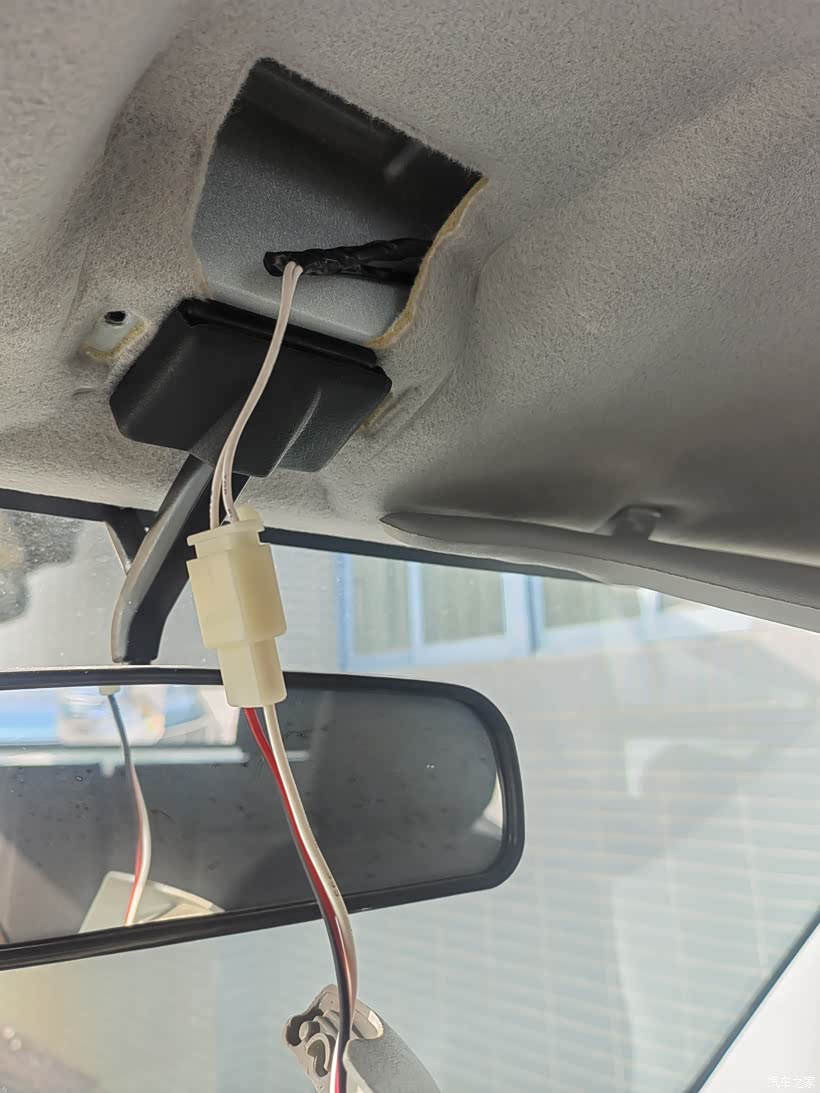

起初试了下顶棚内部中空钣金走线，很困难。只能从顶棚和钣金铁板之间走线，然后沿着副驾侧A柱往下走。
前室内灯线束有个插头，而且有4根线，不知道为啥不是2根。。另外，此处取电很别手，虽然可以节省一些线长。

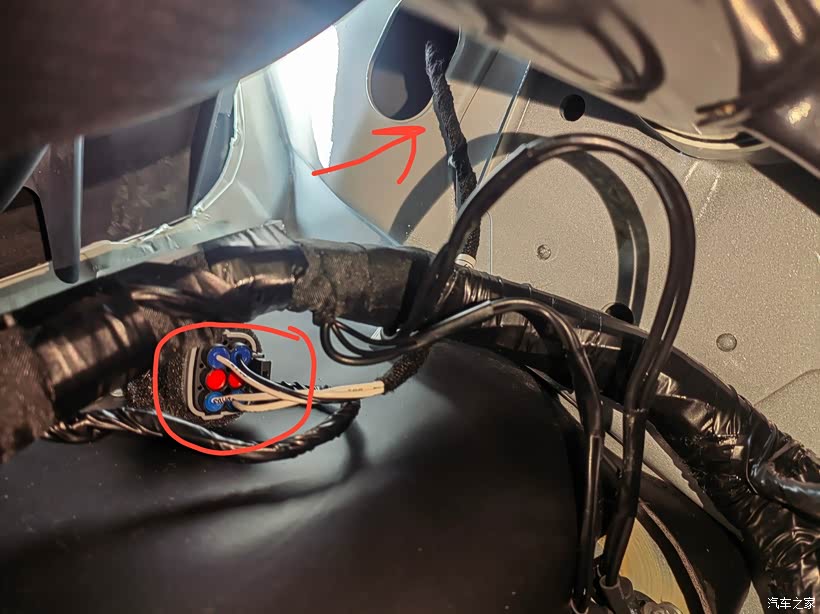

这是去年从后室内灯引来右侧B柱的线束，给它们安装插头。

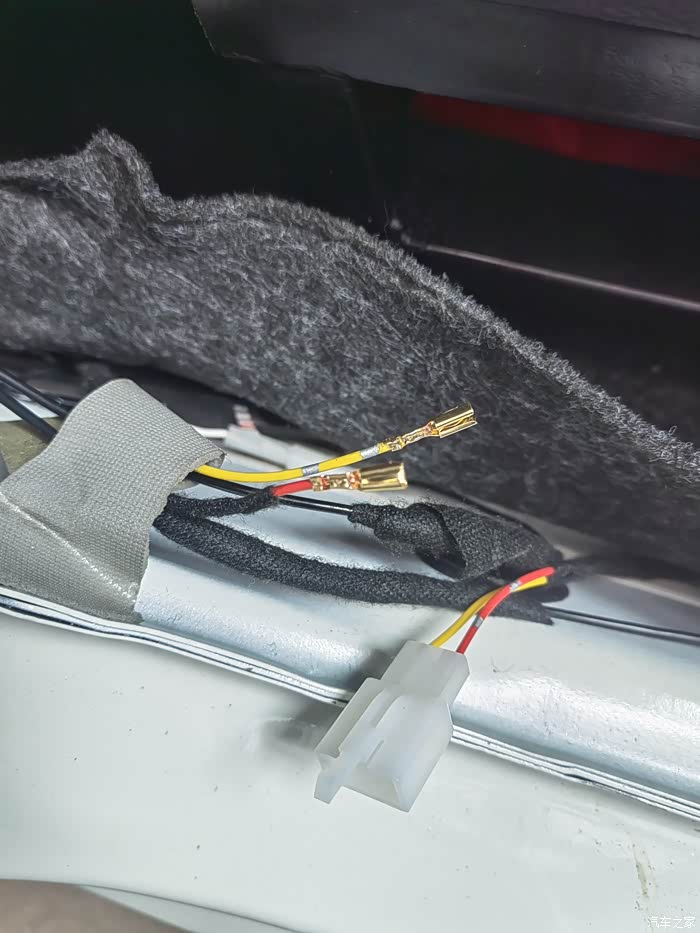

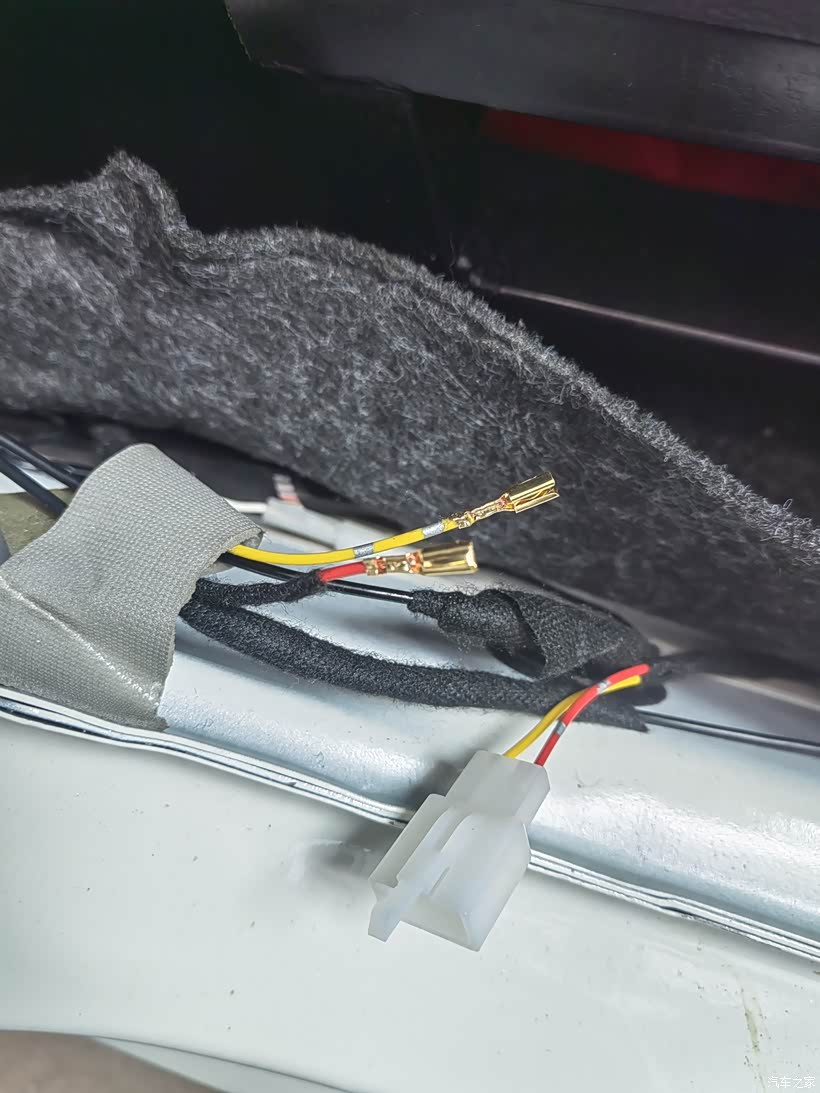

终于实现了前室内灯的12V长电（红色）门控线（黄色）与后室内灯线束的连接

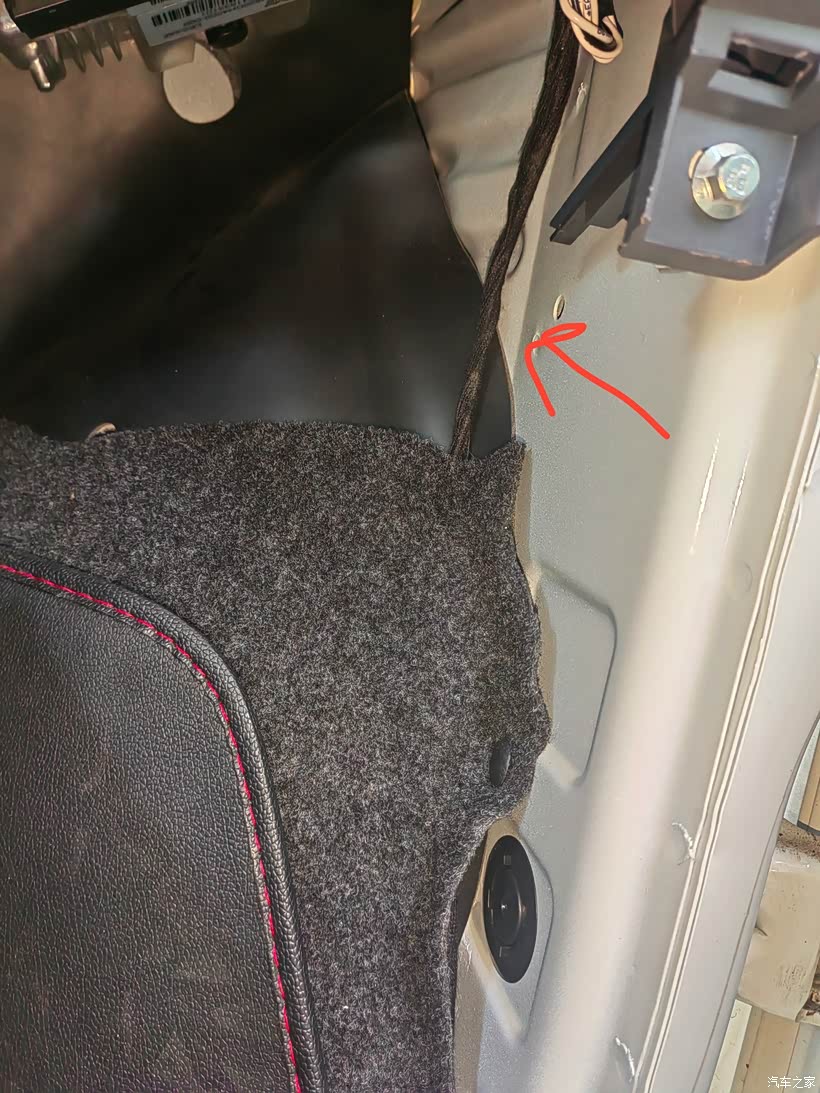

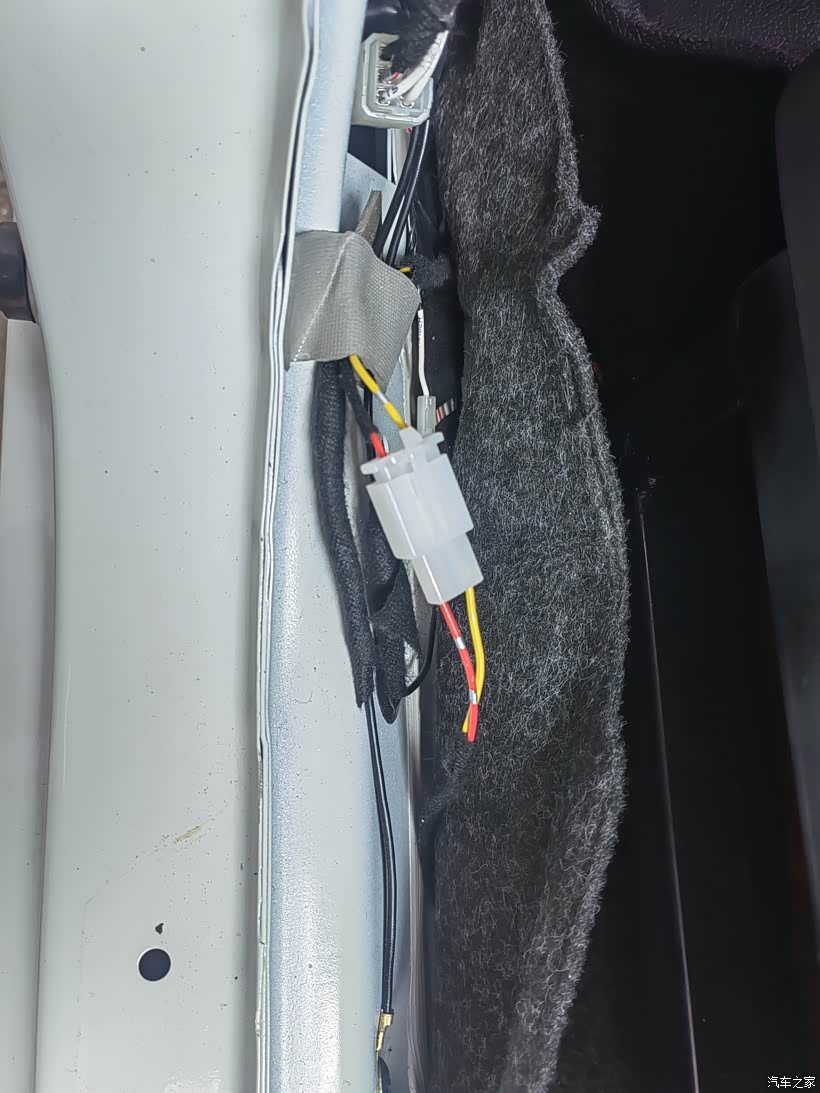

这是副驾脚底位置走线，盖上饰板后基本看不到。

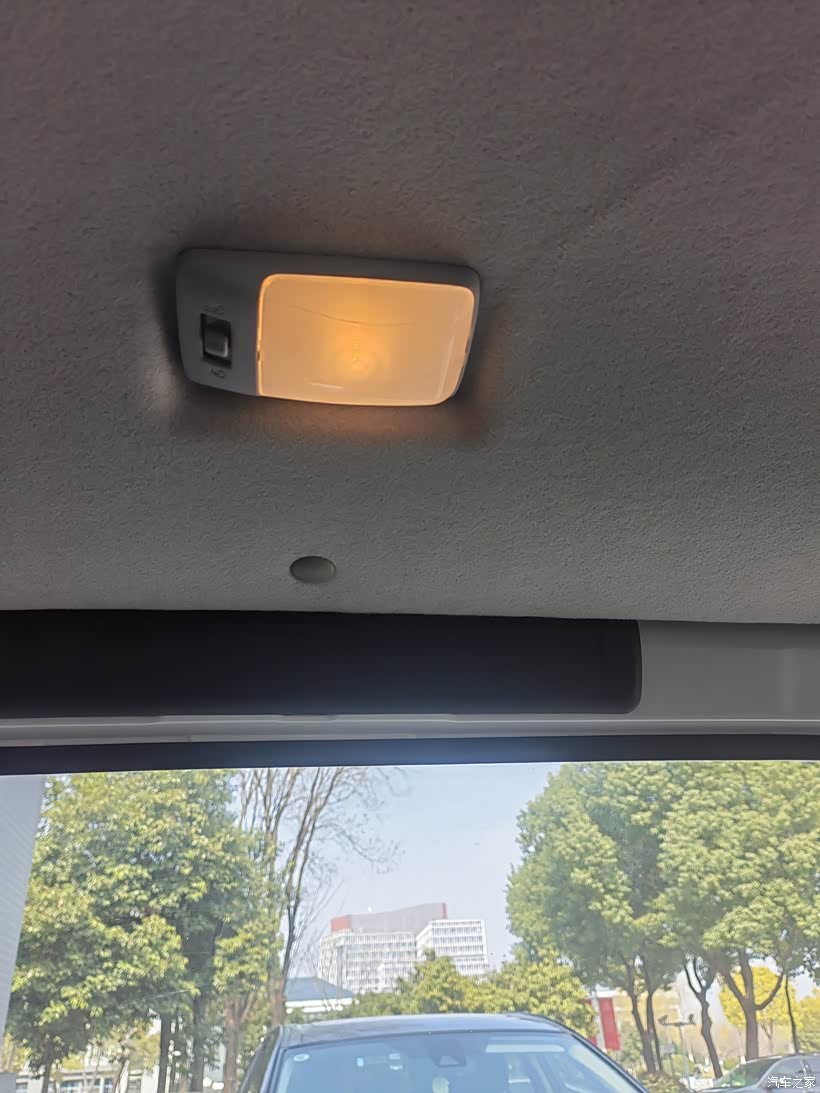

后室内灯线路终于可以跟前室内灯一样了，之前断电后门控信号异常问题解决了。

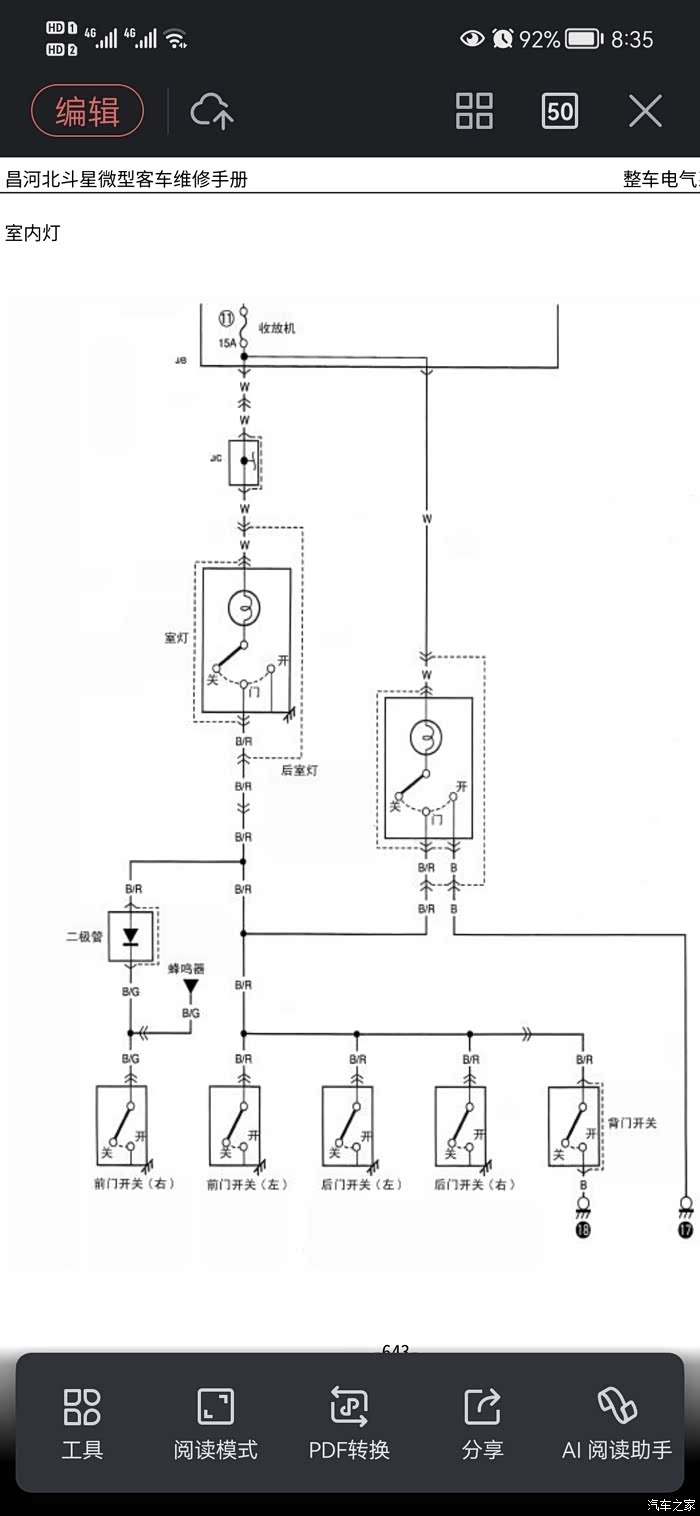

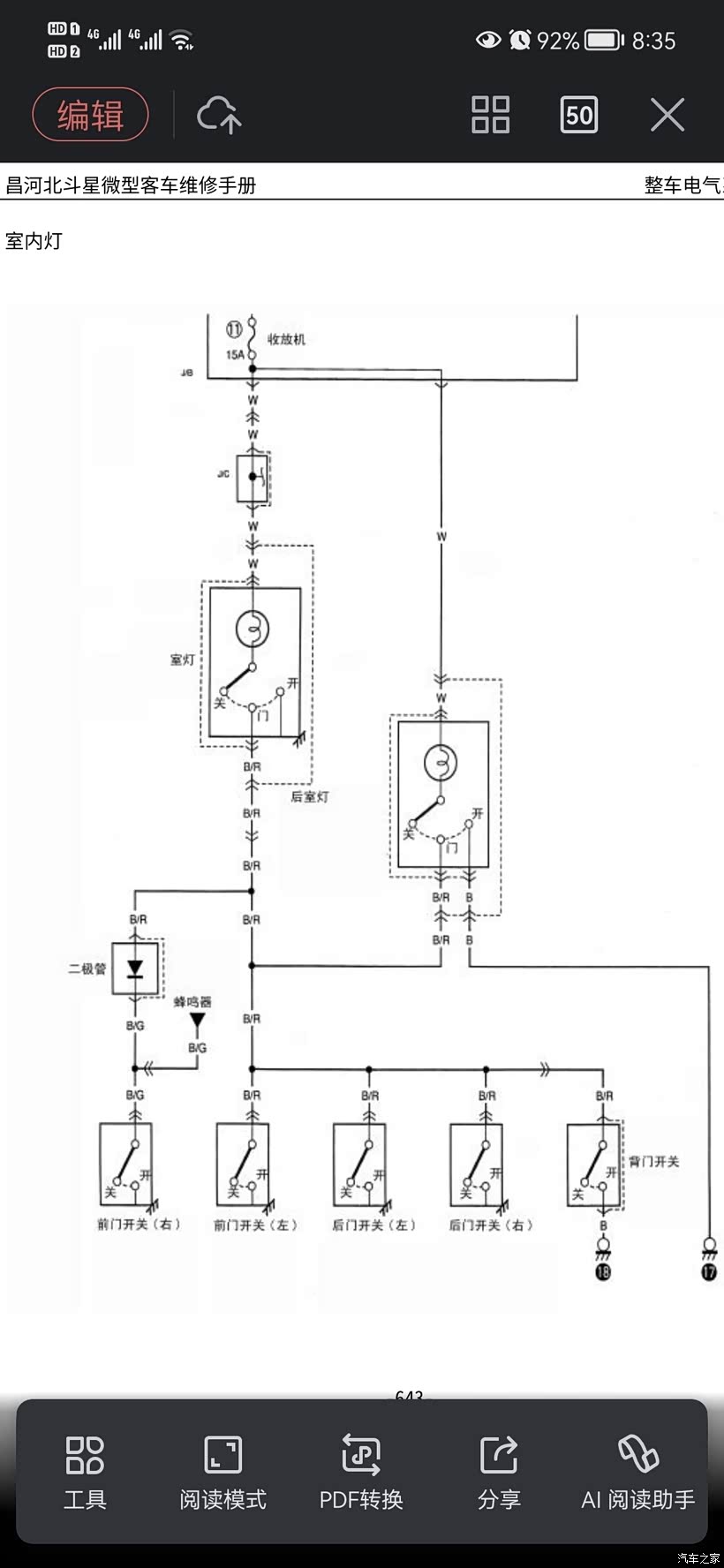

附老款北斗星室内灯（阅读灯）电路，看上去前后室内灯都是取相同的收音机12V长电。
