羚羊电装继电器改喇叭继电器

1 17 发布于 2017-05-19 16:13:02 只看楼主修改帖子

羚羊电装继电器改喇叭继电器。

羚羊电装继电器

羚羊喇叭继电器电路图

很抱歉，该主帖尚未满足精华帖15张图片要求，不能予以精华，更多精华标准点击此处查看

修改主帖

内容系网友发布，涉及安全和抄袭问题属于网友个人行为，不代表汽车之家观点，可联系客服删除。

举报

IP

回复

2017-05-19 16:13:45 IP 沙发
效果很好
回复0

举报
#提车分享#2月分享提车作业，立即获得300元现金红包！
2017-05-19 17:23:56 IP 板凳
这个电路图真棒
回复0

举报
2017-05-19 17:32:48 IP 地板
学习了
回复0

举报
2017-05-19 17:39:22 IP
你应该直接从电瓶取火线
回复0

举报
2017-05-19 17:39:33 IP
这样加继电器有用处吗？咋觉得没加一样呢？这电路图……
回复0

举报
2017-05-19 18:05:06 IP
liwenrong 2017/05/19 17:39:22 发表在 4楼
你应该直接从电瓶取火线
李老师正解楼主的接法基本无用，大电流仍然走的原有喇叭线路和开关。
回复0

举报
2017-05-19 18:05:34 IP
飞扬家 2017/05/19 17:32:48 发表在地板
学习了
看仔细别学个错的
回复0

举报
2017-05-19 18:05:54 IP
cool_abc 2017/05/19 17:23:56 发表在板凳
这个电路图真棒
看仔细，有问题的
回复0

举报
2017-05-19 18:06:32 IP
abc0909 2017/05/19 16:13:45 发表在沙发
效果很好
这证明原车线路不需要加继电器
回复0

举报
2017-05-19 18:37:39 IP
回复0

举报
2017-05-19 20:51:40 IP

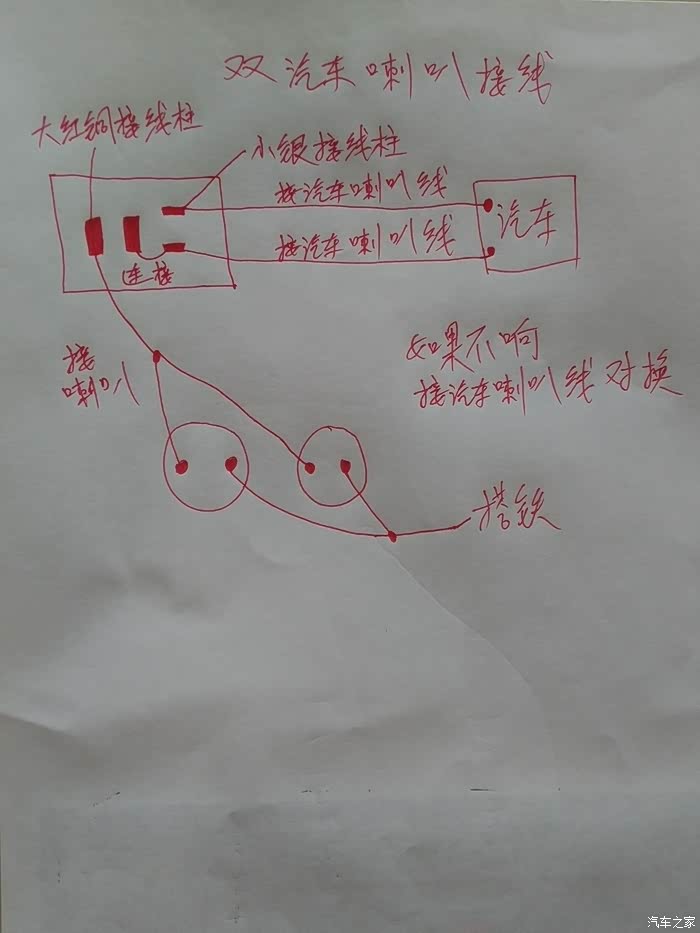

供楼主参考一下吧
回复0

举报
2017-05-19 23:52:19 IP
有福共享车友会 2017/05/19 18:05:34 发表在 7楼
看仔细别学个错的
羚羊不用加继电气
回复0

举报
2017-05-20 06:58:23 IP
本身喇叭有继电器，再加一个没有任何意义。
回复0

举报
2017-05-20 08:34:06 IP
正确接法:连接那里断开改接电瓶正（大红铜接电瓶正）
回复0

举报
2017-05-20 08:41:43 IP
继电器的原理很简单，就是通过小电流或者低电压控制另外一路大电流或者高电压的电路。控制电路和被控制的电路是严格分离的，甚至不建议共地。你这把正极火线都共用了，看似简单，实际上被控电路和控制电路串到一起了，根本上抛弃了加继电器的初衷:减小原车喇叭开关和线路通过的电流，起到保护的作用。
回复0

举报
2017-05-20 09:07:04 IP
有福共享车友会 2017/05/19 18:05:54 发表在 8楼
看仔细，有问题的
汗 ……
回复0

举报
2019-08-04 17:31:45 IP
我按喇叭时继电器给接的按钮长电那根线，看来自己要改一下了
回复0

举报
