原车主机加装 3.5mm接口，收音听音乐两不误，申精。。
原车的收音机在买车的半路就拆了，回来扔了一个多月，今天休息，在家闲着，想想利用起来，加了AUX吧，一个人干，拍的图不多，后面需要的朋友也可以参考。。

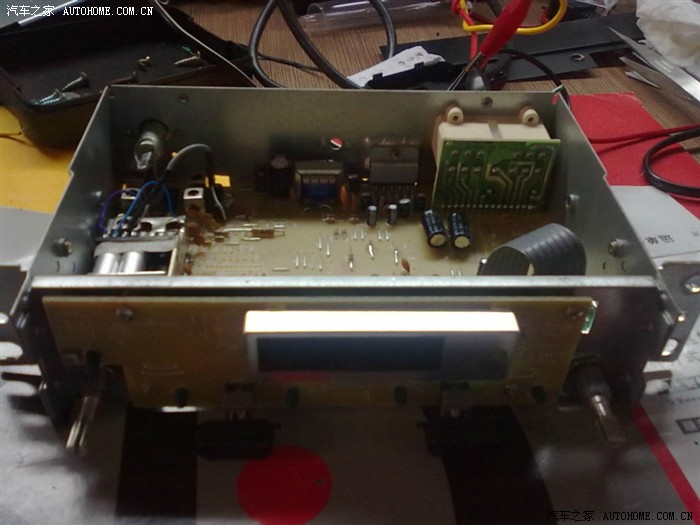

主机被扒光的样子，裸体。。。
电路细节
先加工3.5mm插头，5个脚的，先接5条线出来
焊之前先上锡，你懂得。。

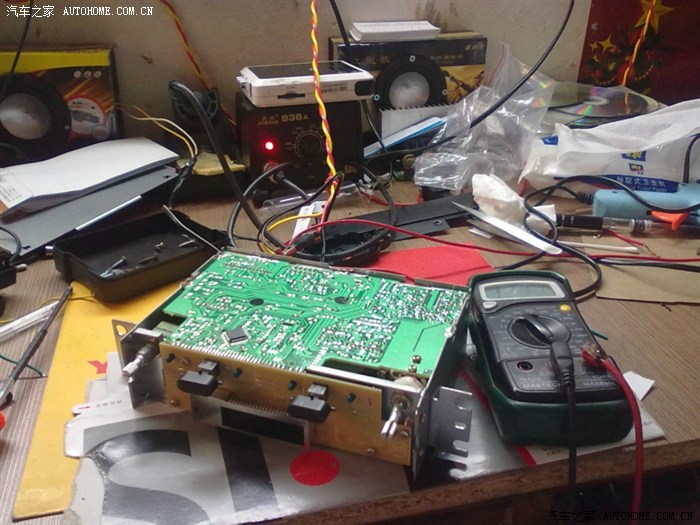

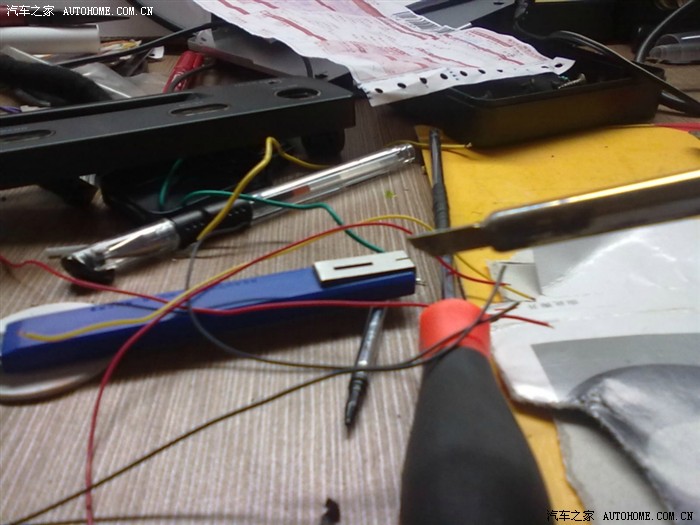

工作台全景，俺本身就是维修车载音响的，导航仪，要啥有啥，哈哈。。。

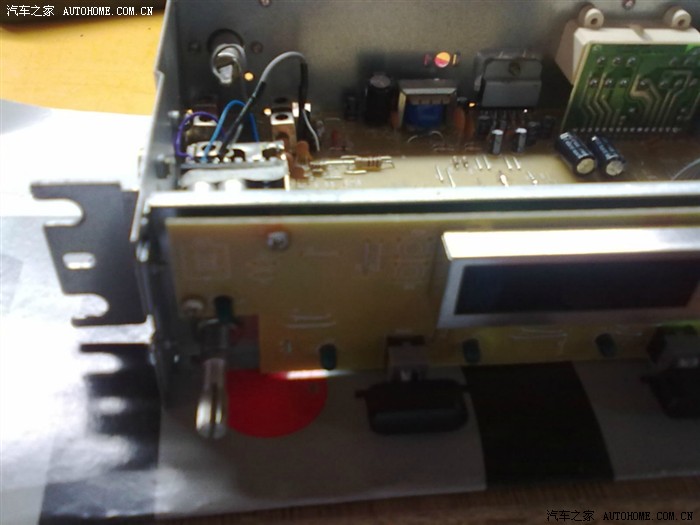

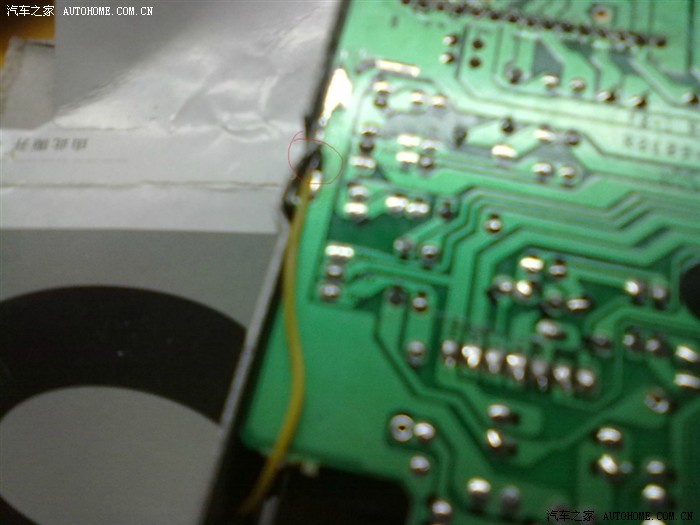

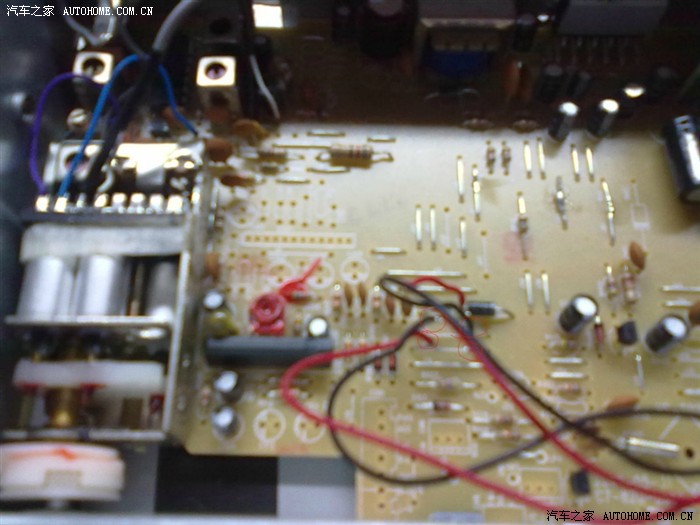

关键的地方到了，将红圈的位置的跳线断开，从3.5插口过来有五条线，其中有4条是两两相通的，另外的一条就是公共地，将其中的两两相通的线分别接到断开的跳线两端，在焊线的时候要分进出端，左右声道，可以弄个音源或者手机耳机线测试出来，焊接要注意工艺，不过我是老手啦，小意思，可惜拍照的时候手抖了，手机拍的，没用利器，哈哈。。
地线接到外壳上，要不杂音会比较大哦。。。。

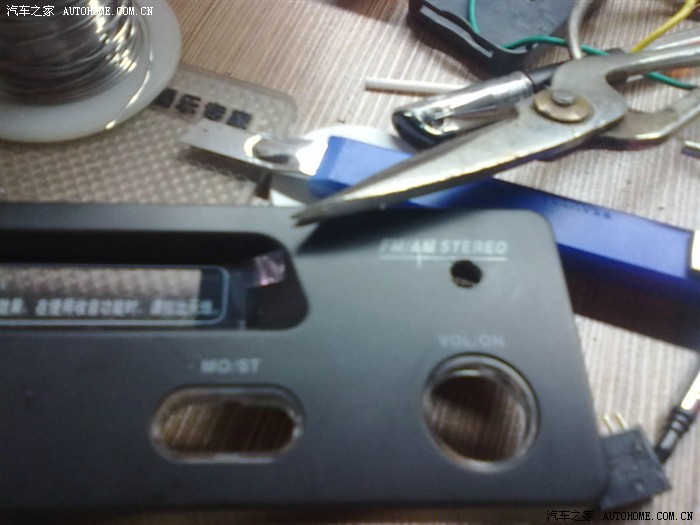

开始加工面框了，没用转。用剪刀代替电转了，不过工艺还是不错，第一次发现剪刀还可以这样用，哈哈。。。

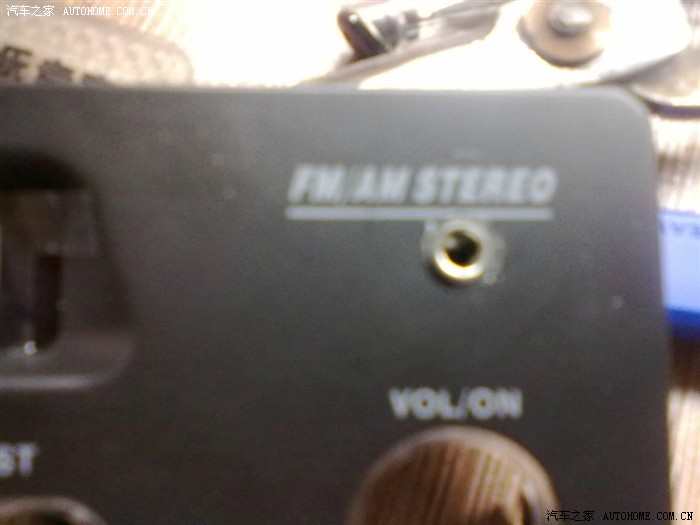

面框加工完毕，完美，哈哈。。。

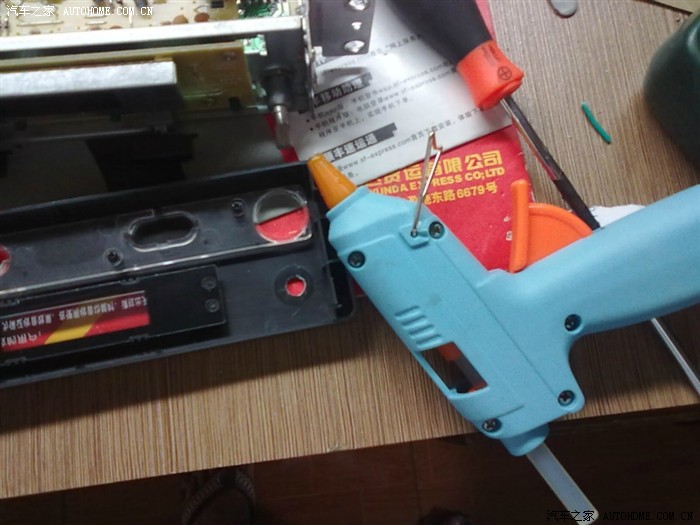

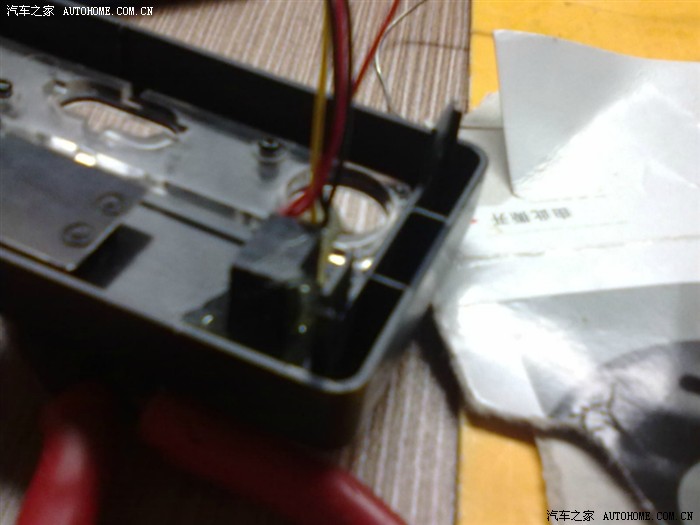

固定座子，胶枪出马，所向无敌！

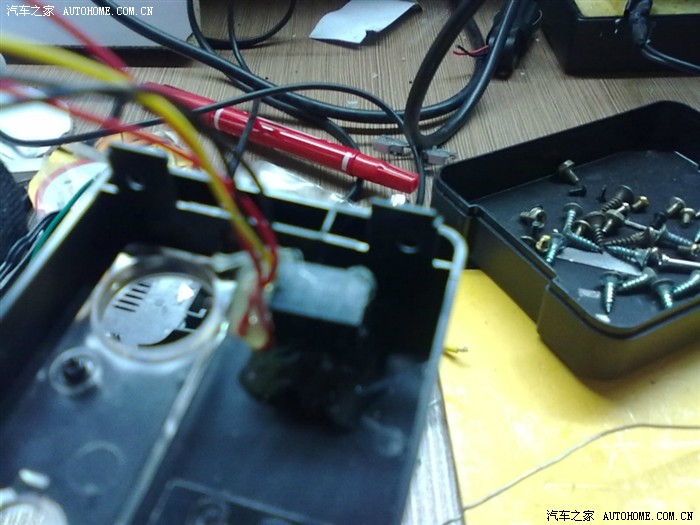

固定好了，安装的时候还在座子后面加了泡沫加垫，那是相当牢靠，猛插都没事，你懂得。。。

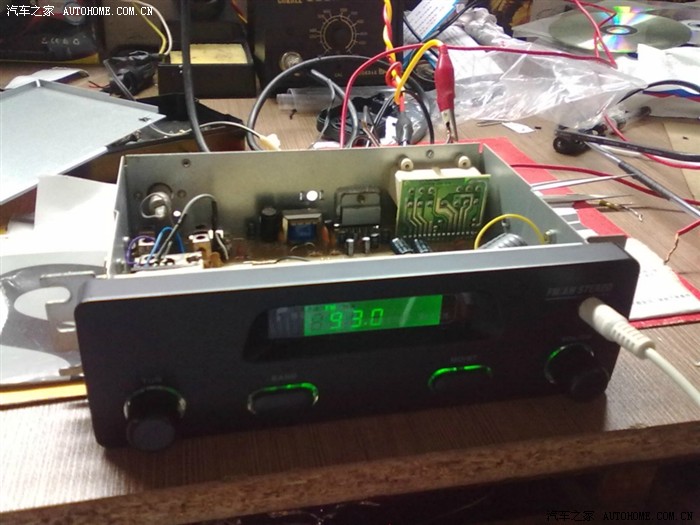

加电，试机，收音机正常，插入跟手机相连的JJ，美妙的音乐马上就出来了，低噪也在正常的范围内，完美。。。

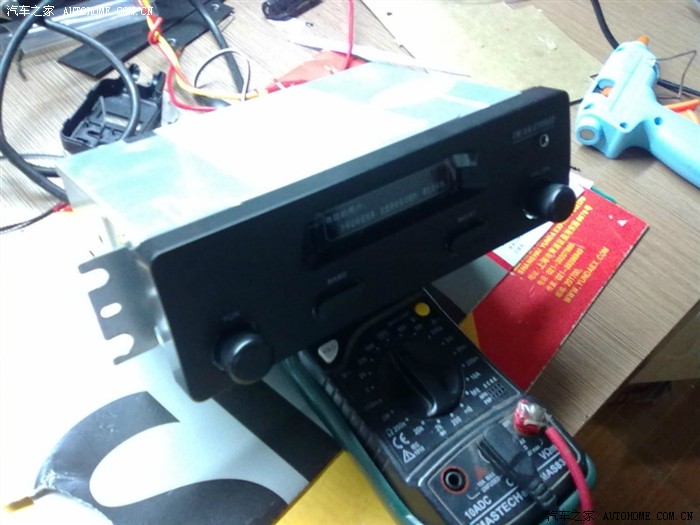

全部装好，来个全景。
可供朋友们参考，第一次发改装贴，后续更多会跟上，斑竹要射哦，嘎嘎。。。
很抱歉，该主帖尚未满足精华帖15张图片要求，不能予以精华，更多精华标准点击此处查看
修改主帖
内容系网友发布，涉及安全和抄袭问题属于网友个人行为，不代表汽车之家观点，可联系客服删除。
举报
回复
-
-
-
人才 -
非专业人员请勿模仿
-
引用:
原帖由 没想到吧我还没睡 于 2011-09-19 20:15 发表在 2 楼
其实左右声道就在调音量大小的那块小的电路板上，更方便焊我的也改好了
咱俩是一样的改法 但是我的车不是50 是05年的松花江双排 磁带机的····· -
引用:
原帖由 没想到吧我还没睡 于 2011-09-19 20:15 发表在 2 楼
其实左右声道就在调音量大小的那块小的电路板上，更方便焊我的也改好了
还有就是你赶紧把你改的上个作业 让大家也分享下啊 ，有时间上网 怎么能没时间搞作业呢？ -
引用:
原帖由 你牛逼啥 于 2011-09-19 22:49 发表在 9 楼
还有就是你赶紧把你改的上个作业 让大家也分享下啊，有时间上网 怎么能没时间搞作业呢？

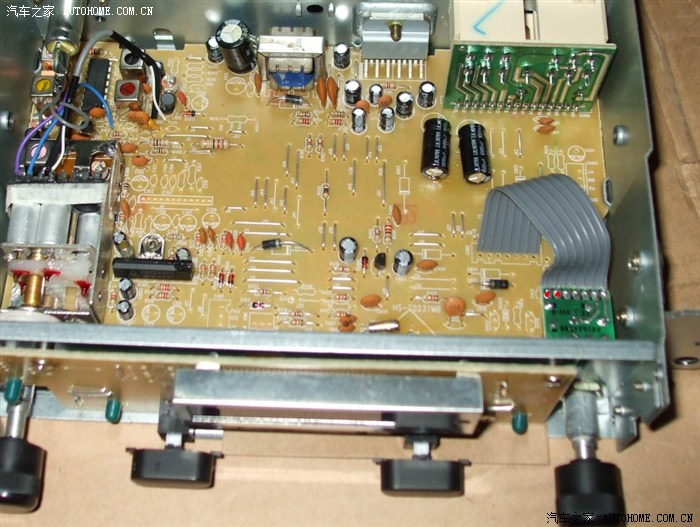

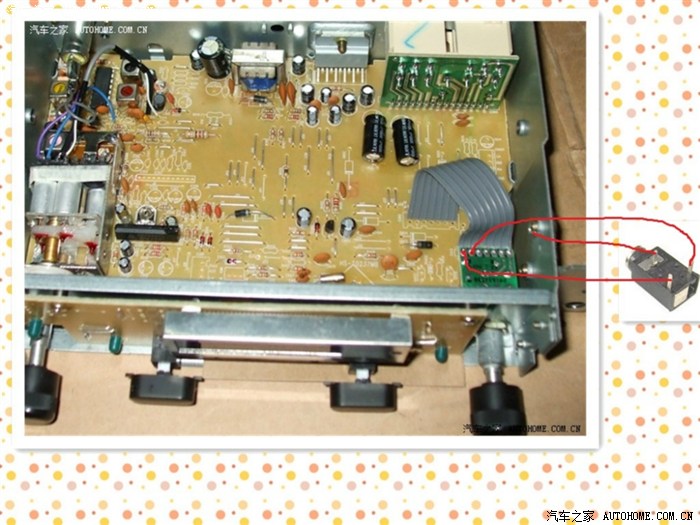

改的时候没拍照，以前拍的照片拿过来用一下两个红点分别是左声道右声道
有图了，希望“你牛逼啥”会员再次详解一下
-
引用:
原帖由 没想到吧我还没睡 于 2011-09-19 20:15 发表在 2 楼
其实左右声道就在调音量大小的那块小的电路板上，更方便焊我的也改好了
你的NF开着如何？呵呵 你上提车作业时候我还没买车呢 -
楼主说的还是不够详细，我这里有两个磁带机都想改个带插孔的，但是你的图片拍的太模糊了，看不明白啊
。另外请教一下，磁带机要在哪个位置焊接插孔的线呢。 -
裁缝啊
-
求接线的位置
-
引用:原帖由 风光五菱 于 2011-09-20 08:43 发表在 12 楼
楼主说的还是不够详细，我这里有两个磁带机都想改个带插孔的，但是你的图片拍的太模糊了，看不明白啊。另外请教一下，磁带机要在哪个位置焊接插孔的线呢。
-
引用:
原帖由 没想到吧我还没睡 于 2011-09-20 08:23 发表在 10 楼
改的时候没拍照，以前拍的照片拿过来用一下两个红点分别是左声道右声道有图了，希望“你牛逼啥”会员再次详解一下
接两根线就是挺方便的，这样接法和接5线的效果有不同吗？能调整音量大小吗？能自动切换吗？请指教！ -
引用:
原帖由 潇潇T 于 2011-09-20 21:50 发表在 17 楼
这里是可以，不过不方便，机器里面有很多位置是跳线的，剪断了接很方便，插头要用5脚的那种，要不你的收音机声音跟外接音频不好切换。。。。
自动切换是不是插上就自动切换到MP3，拔出就是收音机？看着是挺简单，图片有点不清楚，对菜鸟来说还不会，能画个线路头吗？我看你接的是j12/14/15的地方，怎么接，请详细告知，谢谢！
人才
。另外请教一下，磁带机要在哪个位置焊接插孔的线呢。
