2020-03-29 09:06:16 IP
进来转转2013 2020/03/29 09:05:06 发表在 120楼
我不太懂电路，但是喜欢鼓捣这些东西
那就找点儿书看，慢慢就会了，我也是这么过来的。
回复0

举报
2020-03-29 10:12:46 IP
加菲叔 2020/03/29 09:06:16 发表在 121楼
那就找点儿书看，慢慢就会了，我也是这么过来的。
没时间，太忙了一天
回复0

举报
2020-03-29 11:36:51 IP
加菲叔 2020/03/29 09:06:16 发表在 121楼
那就找点儿书看，慢慢就会了，我也是这么过来的。
刚去测了待机电流，负极拔了，万用表一头接电瓶副级，一头接车副级电线，万用表打到直流电200m端，不通电
回复0

举报
2020-03-29 11:40:12 IP
进来转转2013 2020/03/29 11:36:51 发表在 123楼
刚去测了待机电流，负极拔了，万用表一头接电瓶副级，一头接车副级电线，万用表打到直流电200m端，不通电
万用表200mA挡，有保险丝，烧了。拆开万用表电池仓，应该看到，有的万用表会送一个备用保险，仔细找找。
测待机电流，不能直接用毫安档，电路接通瞬间，车子的自检电流是安培级，会烧万用表保险。
[本回复最后由加菲叔于2020-03-29 11:41:24 编辑]

回复0

举报
2020-03-29 22:35:48 IP
加菲叔 2020/03/29 11:40:12 发表在 124楼
万用表200mA挡，有保险丝，烧了。拆开万用表电池仓，应该看到，有的万用表会送一个备用保险，仔细找找。测待机电流，不能直接用毫安档，电路接通瞬间，车子的自检电流是安培级，会烧万用表保险。
才买的新万用表，还没用过dt9205
回复0

举报
2020-03-29 22:39:16 IP
进来转转2013 2020/03/29 22:35:48 发表在 125楼
才买的新万用表，还没用过dt9205
甭管啥型号，都要先看说明书，然后操作。
回复0

举报
2020-06-14 11:00:11 IP
既然有电位器为什么不做可调电压的的充电器，电瓶电压过低时调低电压充电保证电流在正常范围，电流过低时调高电压，或者直接改成可调电流的横流充电器。
回复0

举报
2020-06-14 13:48:47 IP
vvgh 2020/06/14 11:00:11 发表在 127楼
既然有电位器为什么不做可调电压的的充电器，电瓶电压过低时调低电压充电保证电流在正常范围，电流过低时调高电压，或者直接改成可调电流的横流充电器。
当然可以做成那样了，不过改动就复杂多了，不容易仿制。
我还有另一款，近似恒流充电器，在另一帖。
【精】DIY系列之一《TP-1可控硅可调恒流电瓶充电器》 https://club.autohome.com.cn/bbs/thread/c2d0c1060d96b161/64182677-1.html
回复0

举报
2020-09-18 08:22:26 IP
楼主有改好的成品嘛想买一个
或者帮忙待改一下可以吗
[本回复最后由 sunganchu 于2020-09-18 08:22:55 编辑]

回复0

举报
2021-01-20 22:11:07 IP
加菲叔也离开了。
回复0

举报
2021-07-02 17:33:14 IP
有技术，有实力，动手能力还强。
回复0

举报
2022-02-18 13:28:13 IP
如果手上没焊台，靠30w之类电烙铁拆那些3.3V 5V,PG线比较难，我直接把其剪短，用2mm热缩管把线头包好以防短路。
TL494与AZ7500EP一样，TL494的1#脚连着的电阻值可直接调电压，比较直接的方法是用100K电位器替换其中一个几K到几十K的电阻（替换时先把电位器调至原电阻阻值）。
EST7502C(SR6110BX16)（wt7514L） ,16脚调电压，方法如上。
就这样可以用了，不过调升电压时要慢，太快会保护，慢慢调到14.2-14.2V
如果只是用来充电池，可以不剪断其保护电路（有好处：若误接，短路可以保护，断电后几分钟后又正常了）。
回复0

举报
2022-04-05 07:24:18 IP
网上买的脉冲可修复充电器可以一边充电一边车内听歌吗？
回复0

举报
2022-04-05 08:18:06 IP
我是老笨笨 2022/04/05 07:24:18 发表在 133楼
网上买的脉冲可修复充电器可以一边充电一边车内听歌吗？
极板损坏是不可逆的，别信什么修复。
回复0

举报
来自于湖北 2022-07-12 08:14:50 IP
给lz点建议：
1，电解耐压不是越高越好，一般在80%工作电压，不要担心击穿，耐压16v击穿电压差不多要翻倍。
2，铅酸电瓶浮充电压一般为13.8v，这是可以长期不下电的安全电压。
3，普通稳压电压的反馈回路控制芯片为TL431，电脑的431控制应该在3.3v上，应该芯片大多是3.3v直接供电的，这个电压必须稳定，否则会烧主板的，12v电压的稳定性并不是很好。
回复0

举报
来自于上海 2023-01-14 08:31:23 IP

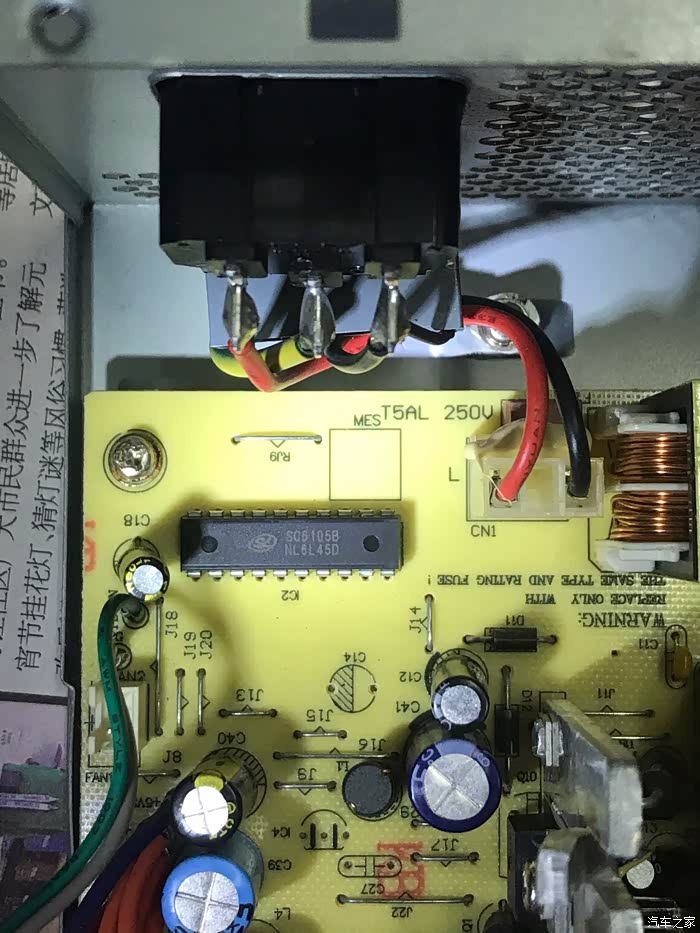

大叔你好，看了你用ATX电源改了一个充电器，我很受启发，最近也找了一个开关电源想学着做一个。打开机盖一看，它没有大家说的是339、494芯片，是个SC6105B芯片。今天特向大叔请教，给小弟指点一下。谢谢🙏！
回复0

举报
来自于上海 2023-01-14 08:32:25 IP
回复0

举报
来自于山东 2023-01-15 10:06:40 IP
回复0

举报
来自于上海 2023-01-15 10:27:33 IP

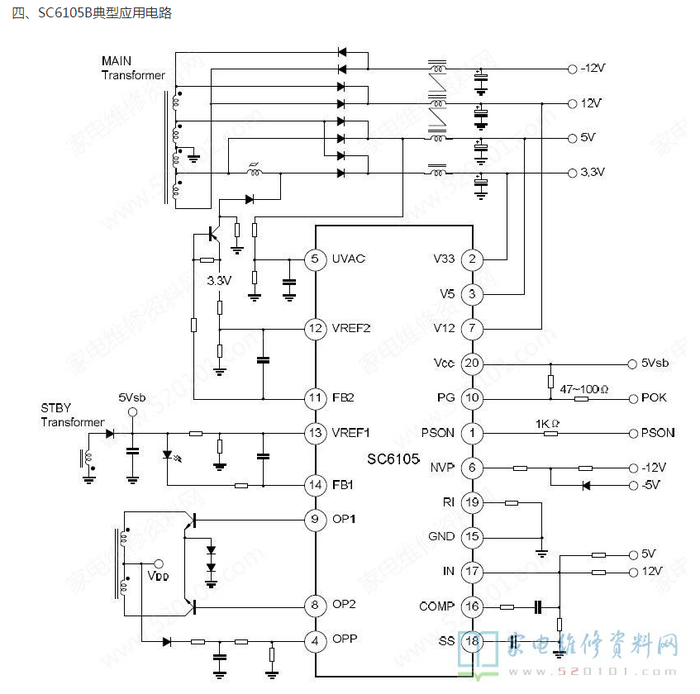

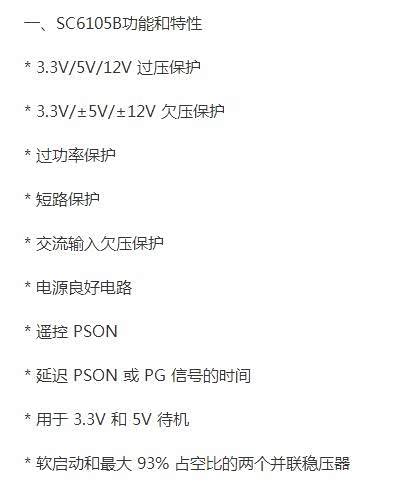

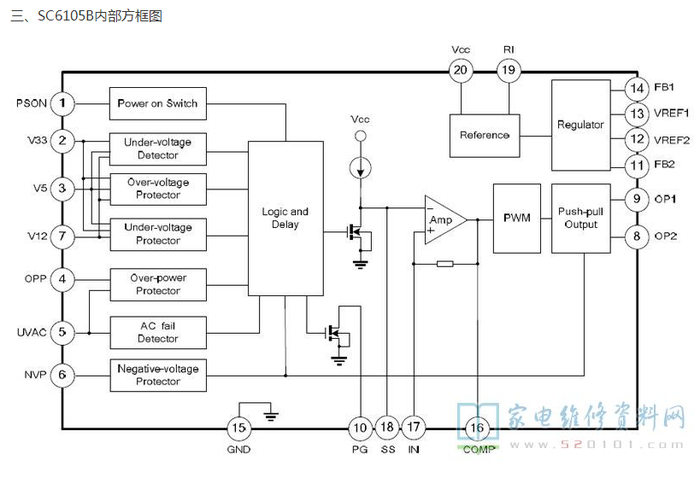

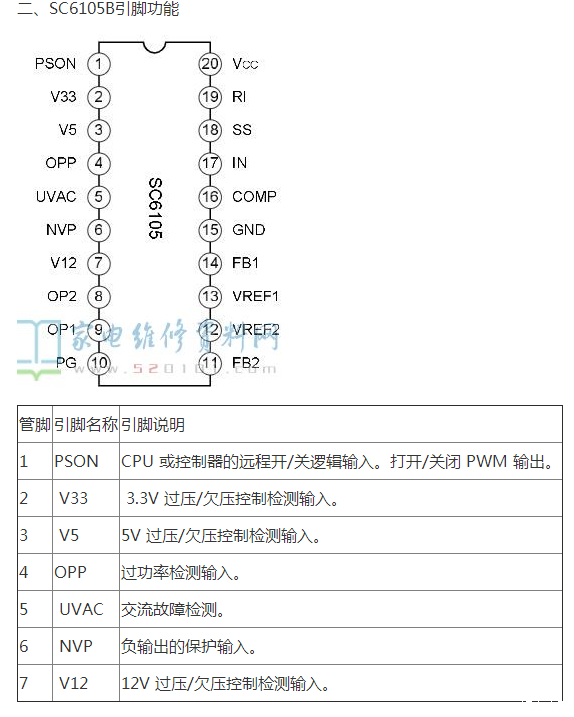

加菲叔，你好👋！谢谢你给我发的这些数据和线路图。SC6105B是不是一个将339加494的2合一的产品，也就是6105B芯片更先进些吗？用比较简单的方法去解决14.5V电压输出，从哪一个地方入手，请加菲叔指教一下，谢谢🙏！
