也没啥诀窍，就是把复杂的事儿，往简单里做，抓主要矛盾。
现在的电路，基本都是集成电路的，总有个主要芯片。首先去查这个主芯片的原厂资料，这个生产厂一般会提供，官网下载pdf文件即可。在原厂资料中，会看到引脚功能、原理框图、典型应用。你手上的实物，电路也是由资料中典型应用引申变通而来，大同小异。你可以从主芯片你想改动的那部分的引脚出发，顺着电路板捋，把相关外围元件画出来，弄个局部电路图分析原理，确定哪里可以改动，就可以了。
这东西得多实践，熟能生巧，没啥捷径可走。先拿废品***练习，先拿小功率的板子练习，大功率（比如开关电源）的一旦出现炸管，会打击自信心的。
我说的这些，只适合纯硬件电路，可编程逻辑器件和单片机不适用，因为它们的引脚功能，可以由软件重新定义。
-
刚才去做早饭吃饭，没说完，现在继续。
上一楼说的是测绘和简单分析，原理方面也就是个大致或者说够用。如果像你要求的把原理弄明白了，还得涉及一些基础的东西才行。
最基本的，欧姆定律（含全电路欧姆定律），一定要烂熟，这是基础的基础。基尔霍夫电流/电压定律，齐次定理、叠加定理、替换定理、戴维南定理........，也得掌握。还有，就是得会画等效电路图，比如电阻串并联等效电路、与理想电压源并联支路/与理想电流源串联支路的等效电路，等等。
动态分析、稳态分析，属于进阶，最好能掌握，最次也得了解。
上面讲的是纯理论，很抽象。现在电脑很普及了，完全可以从感性到理性，从实践到理论。
比如，在电脑上装Multisim、Proteus等仿真软件，先按照自己的思路画个单元电路进行模拟，通过了就证明自己是对的。通不过，找原因，找到原因自己的水平就进步了。由浅入深，趣味性很强，比死啃书本有意思多了。
我随手画一个给你演示下 ：

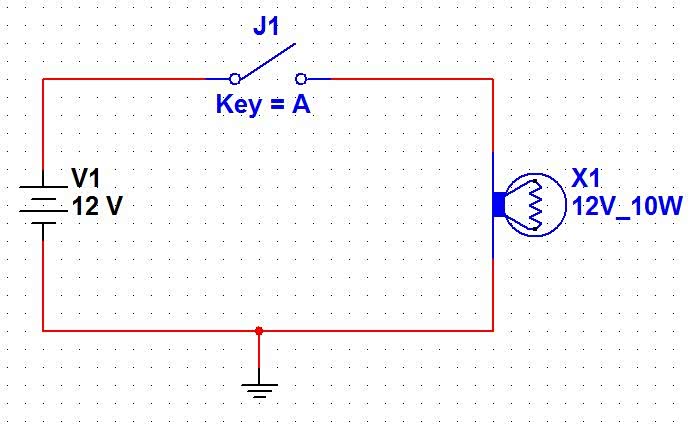

这是一个很简单电路吧，现在开关没有闭合，灯泡不亮。

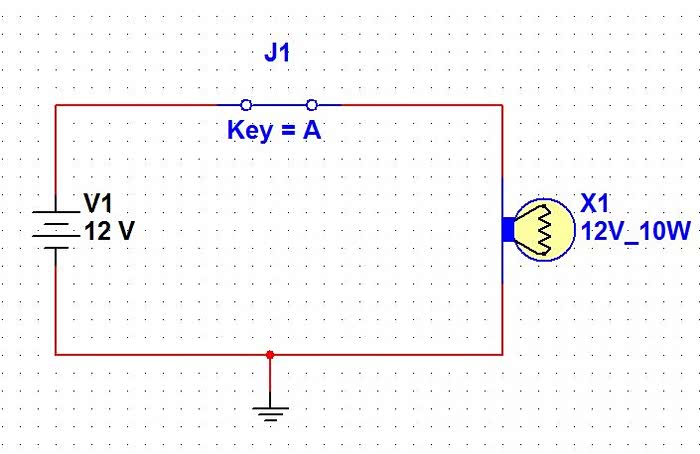

开关闭合了，灯泡变黄，亮了。好玩儿吧。
咱接着进阶，画个振荡电路，加上测量探针和仪器。

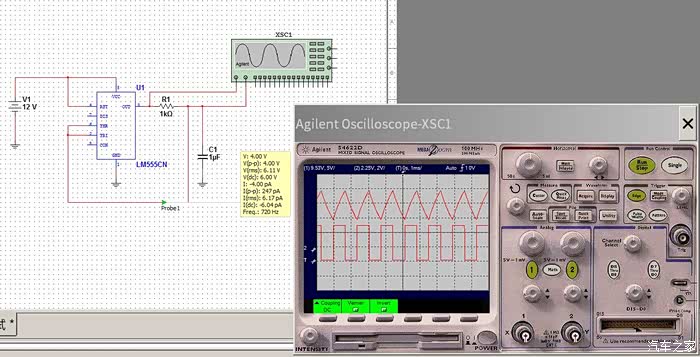

这是个555最简振荡器，就555集成电路、一个电阻、一个电容，共三个元件。我加了一个双踪示波器和一个探针。我们得到什么呢，示波器显示一个方波、一个三角波，探针显示测试点的瞬时电压电流以及振荡频率720Hz。
通过以上仿真，电路原理和得到的东西，一目了然很直观。改变元件参数，结果也会发生变化，和自己做的电路计算相验证，对于电路原理分析大有帮助。
我这个是用Multisim仿真的，其它仿真软件类似。
-
加菲叔 2020/02/29 09:08:17 发表在 72楼
刚才去做早饭吃饭，没说完，现在继续。上一楼说的是测绘和简单分析，原理方面也就是个大致或者说够用。如果像你要求的把原理弄明白了，还得涉及一些基础的东西才行。最基本的，欧姆定律（含全电路欧姆定律），一定要烂熟，这是基础的基础。基尔霍夫电流/电压定律，齐次定理、叠加定理、替换定理、戴维南定理........，也得掌握。还有，就是得会画等效电路图，比如电阻串并联等效电路、与理想电压源并联支路/与理想电流源串联支路的等效电路，等等。动态分析、稳态分析，属于进阶，最好能掌握，最次也得了解。上面讲的是纯理论，很抽象。现在电脑很普及了，完全可以从感性到理性，从实践到理论。比如，在电脑上装Multisim、Pr...
当初大学没好好学习电路分析。Multisim当年没学，现在学了proteus，工作中使用不多，基本都是模拟简单电路。我虽然也搞电器维修之类的，但是觉得电路理论分析知识不够。对于呢些定理、法则之类的在实际维修中使用，有啥经验之谈么？ -
加菲叔 2020/02/29 09:08:17 发表在 72楼
刚才去做早饭吃饭，没说完，现在继续。上一楼说的是测绘和简单分析，原理方面也就是个大致或者说够用。如果像你要求的把原理弄明白了，还得涉及一些基础的东西才行。最基本的，欧姆定律（含全电路欧姆定律），一定要烂熟，这是基础的基础。基尔霍夫电流/电压定律，齐次定理、叠加定理、替换定理、戴维南定理........，也得掌握。还有，就是得会画等效电路图，比如电阻串并联等效电路、与理想电压源并联支路/与理想电流源串联支路的等效电路，等等。动态分析、稳态分析，属于进阶，最好能掌握，最次也得了解。上面讲的是纯理论，很抽象。现在电脑很普及了，完全可以从感性到理性，从实践到理论。比如，在电脑上装Multisim、Pr...
呵。其实说多了也就是资料问题。 -
-
-
-
在家躲疫情，这两天我还在折腾卡诺图呢，一个项目逻辑关系需要化简。知识这东西，越用越熟，一放就完。这个卡诺图，我基本上还给老师了，费了半天劲才慢慢恢复到能应用的水平。
我只是给你提个醒，没别的意思，如果言语表达方式让你误会，给你道歉。
