五菱荣光自己动手改装RAV4车机
15年8月，在数码之家论坛里看到卖：2015款丰田RAV4中高配多媒体无碟主机的，心动就撸了台，120元主机包邮送电源喇叭和转换天线，富士通生产，7寸（电阻）触摸屏，带AM /FM 108收音，支持USB、蓝牙、AUX输入，支持MP4视频播放（720x576分辨率，avi和mp4格式视频），4路功放输出 ！功放型号LV47022，最大输出48WX4，DMOS输出。

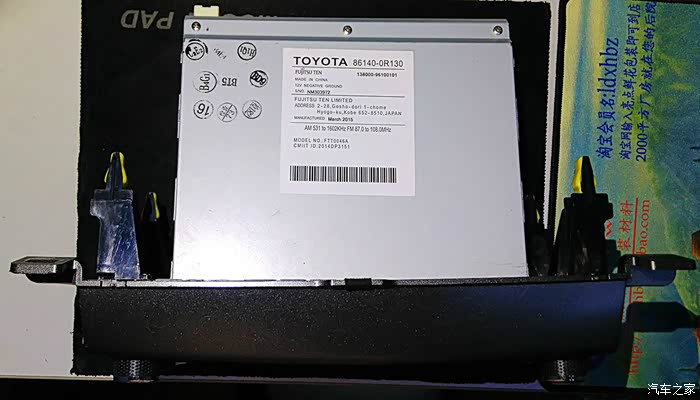

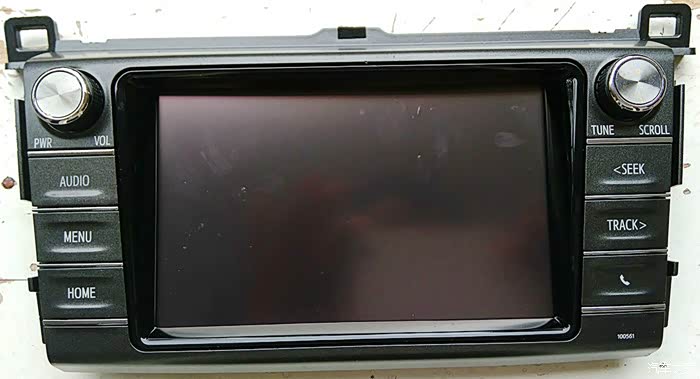

到手车机非常新，屏幕贴膜还在，
到手车机非常新，屏幕贴膜还在，

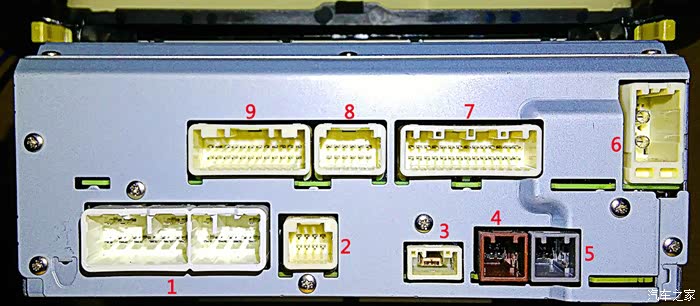

车机后面接口
卖家没给配USB插头线，要另外买，不想多花钱，自己焊一根USB线出来吧，主机N多螺丝，拆、拆、拆，拆开铁外壳，里面上下两层两块电路板，功放芯片、电源、喇叭和USB接口都在二层电路板上，从一个废USB HUB上弄了一个USB母口和一段USB线，注意看我图上标注，按顺序焊接和连接起来，

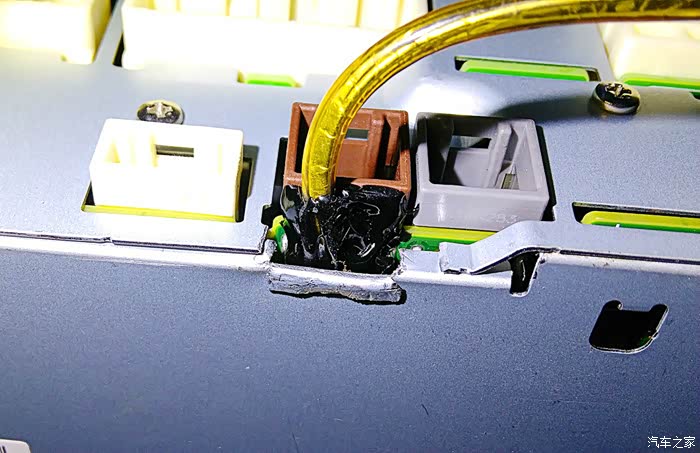

然后热熔胶固定，USB线从机器原USB口处引出来，铁壳用斜口钳剪掉一点，装复车机，
连接喇叭线、天线、AV、AUX线和倒车摄像头等线，电源喇叭和转换天线插头是卖家配给的，其他接口接线我用“杜邦线插头”便宜好用效果好，
蓝牙麦克风需要放大电路，我几年前买的MIC放大板正好用上，10来元一片的，麦克风用根延长线焊好，

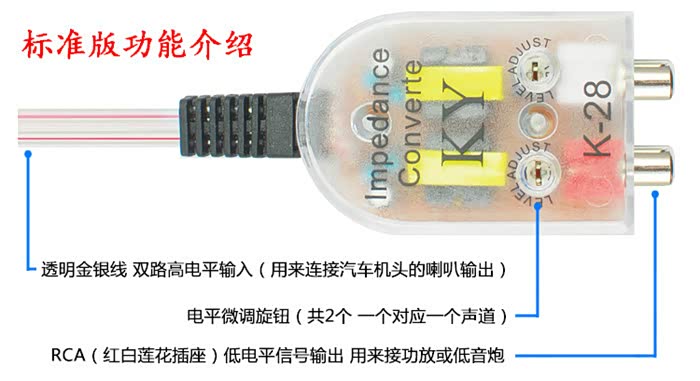

RAV4车机没有低音炮音源输出口，用一个低音炮专用的高转低转换器接到低音炮输入上，
所有线和接头做好，先上电试机，正确OK。
最后编辑于2016-04-19 22:29:45
很抱歉，该主帖尚未满足精华帖15张图片要求，不能予以精华，更多精华标准点击此处查看
修改主帖
内容系网友发布，涉及安全和抄袭问题属于网友个人行为，不代表汽车之家观点，可联系客服删除。
举报
回复
-
接下来就是考虑如何装到我车上去了，我车是五菱荣光，老款的，车机安装位是单锭的，需要破坏性改装才行，

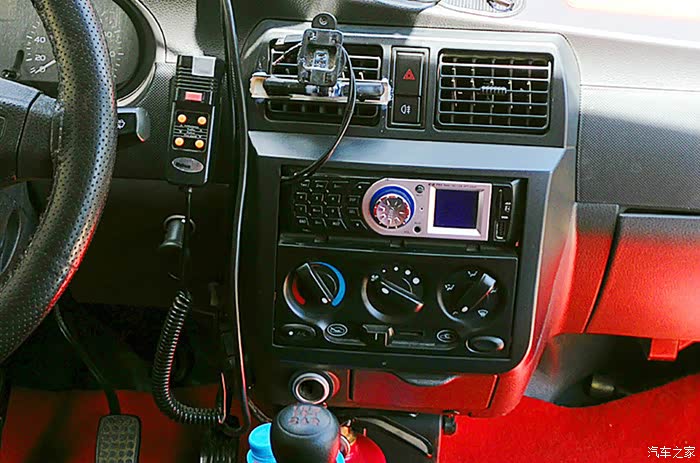

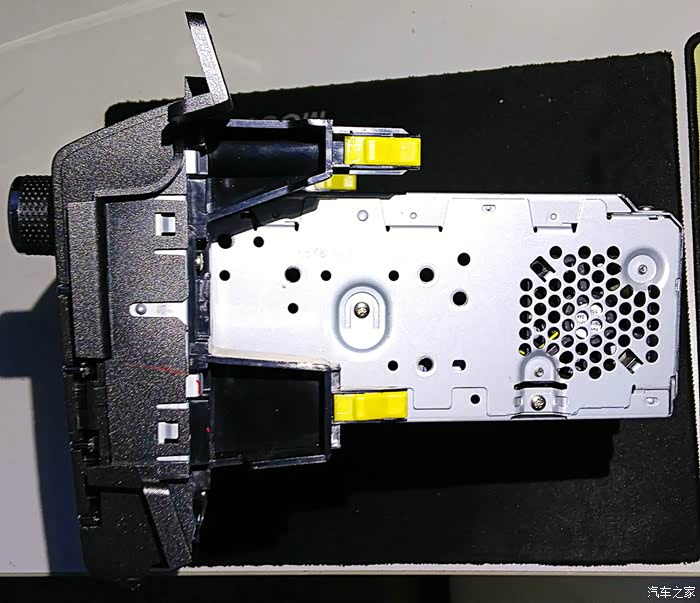

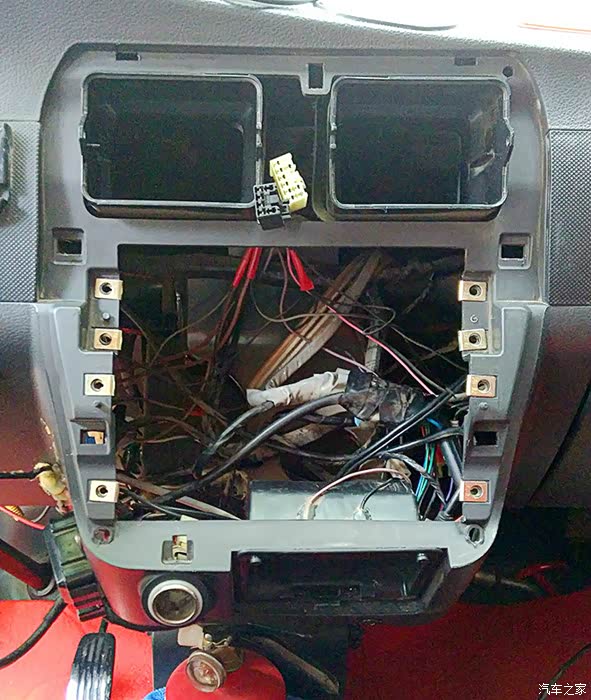

把RAV4车机长出来的塑料边框用小电磨或钢锯片切掉；拆掉五菱荣光车上原来的车机，我以前装的是一个单锭的MP3卡机，拆掉空调操作面板总成，拆掉点烟器；
仪表台烟灰缸点烟器那里要锯掉一部分，大概锯到点烟器孔一半的位置，

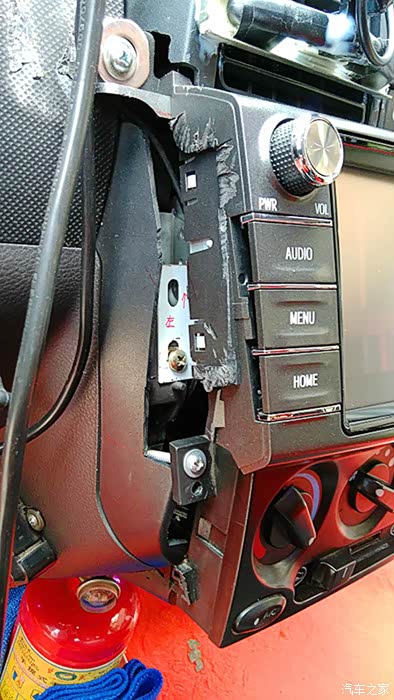

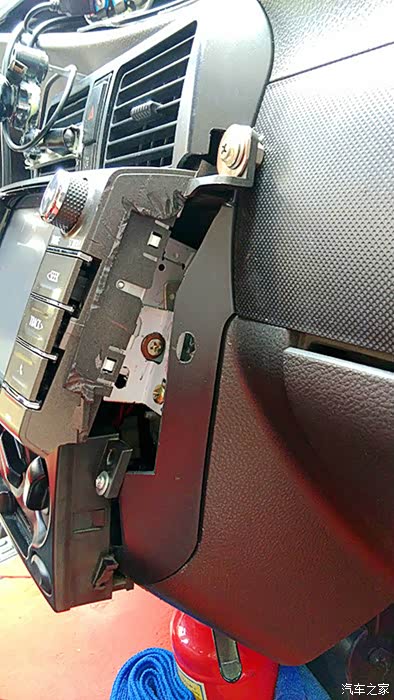

然后，仪表台出风口 车机外面那个装饰框也要打磨，把车机放到仪表台车机安装位置，比划着打磨边框吧，我以前没干过这活，加之空闲时间少，所以最好弄出来不是很好了，空隙大了，RAV4车机安装还用了两片角铁片，看照片吧，固定好RAV4车机，装复空调操作面板总成，只上上面两颗螺丝就好了，下面的两个螺丝孔位用不到，直接锯掉，
好大空隙，好难看，不怕，买本黑色文件夹来，把文件夹外页的黑色塑料板按所需形状剪下来，贴上3M双面胶，再贴到仪表台上相应位置、遮盖掉车机位的空隙，
然后再用碳纤维贴纸贴好，我当时弄没有碳纤维贴纸，用黑色PVC电工胶带弄的，不是很好看，等有空有心情再换碳纤维贴纸贴吧。

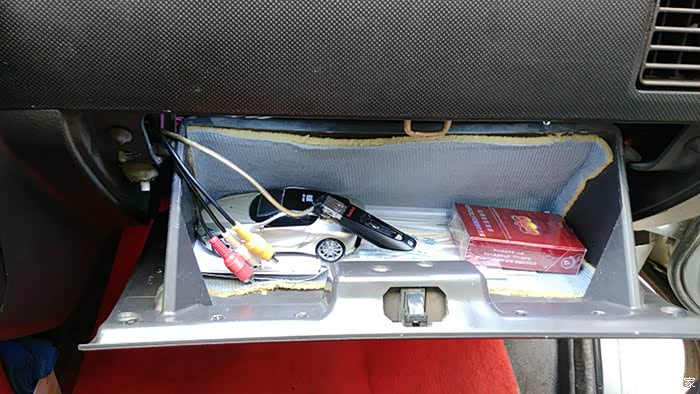

USB延长线拉到杂物箱里，RAV4车机USB接口最大支持32G的U盘或TF SD卡+读卡器的哦，亲测，我现在就用着32G SD卡+读卡器；

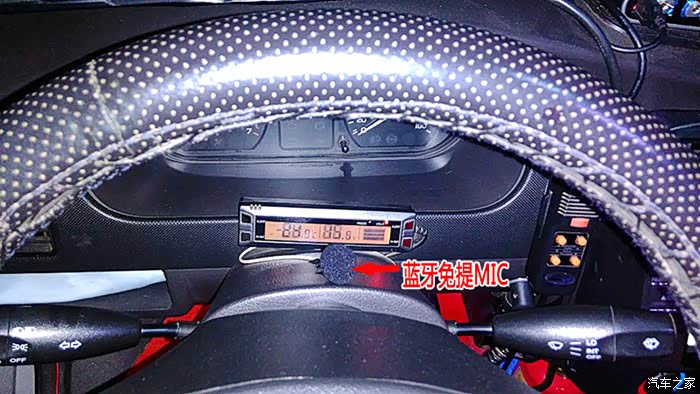

蓝牙免提麦克风装在方向盘这里： -

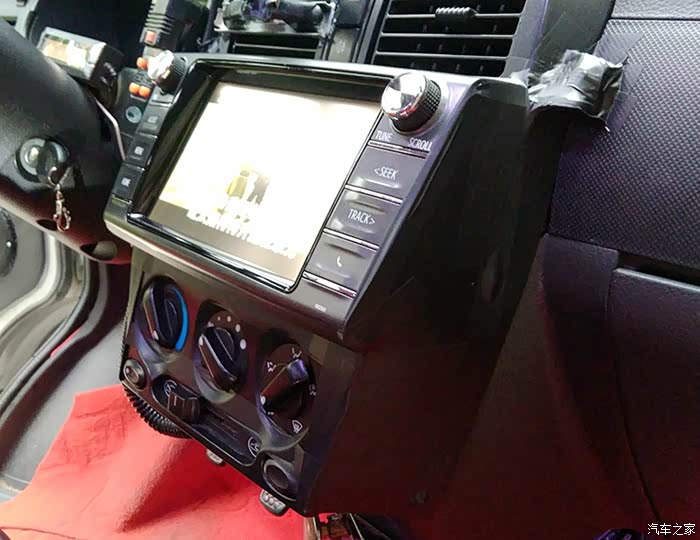

安装好的效果1

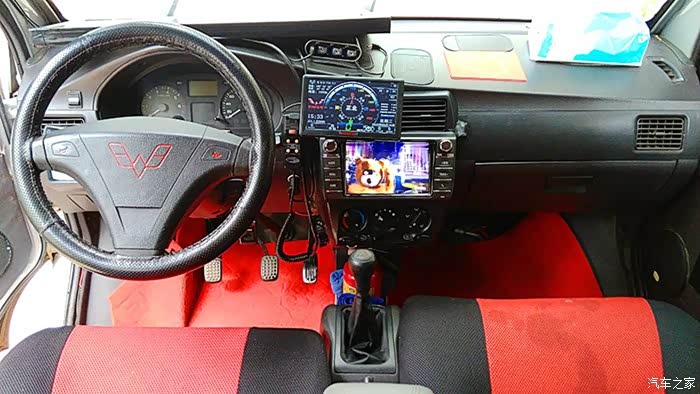

安装好的效果2 RAV4车机+出风口支架+便携7寸导航仪

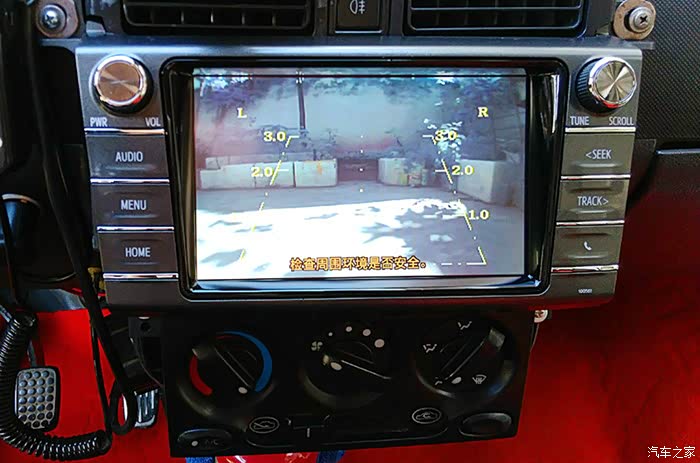

晚上的效果注意：该机完全断开电源然后再次通电（首次通电，首次通电开机比较慢，等一会就好）时，会检测摄像头是否工作，如检测不到摄摄像头工作AV输入信号，会关闭倒车显示功能，这时再接上倒车摄像头倒车时也不显示倒车画面！本机采用6V摄像头，6V摄像头电源直接在11针6V供电线上；如果用12V倒车摄像头，12V摄像头的视频AV信号同样接12和24针，电源要接倒档灯+12V，这时要注意本机首次通电时，一定要先挂上倒档才通电开机，以后只要不断开电瓶都可以正常使用倒车影像了。
视频播放，该机对MP4格式支持比较好，只要视频分辨率720x576和以下的都可以正常播放哦，支持H264编码；现在我都是网上下载MV来播放了，MP3支持320K码率。
-
福特5系 2016/04/19 22:37:06 发表在 板凳
安装好的效果1安装好的效果2 RAV4车机+出风口支架+便携7寸导航仪晚上的效果注意：该机完全断开电源然后再次通电（首次通电，首次通电开机比较慢，等一会就好）时，会检测摄像头是否工作，如检测不到摄摄像头工作AV输入信号，会关闭倒车显示功能，这时再接上倒车摄像头倒车时也不显示倒车画面！本机采用6V摄像头，6V摄像头电源直接在11针6V供电线上；如果用12V倒车摄像头，12V摄像头的视频AV信号同样接12和24针，电源要接倒档灯+12V，这时要注意本机首次通电时，一定要先挂上倒档才通电开机，以后只要不断开电瓶都可以正常使用倒车影像了。视频播放，该机对MP4格式支持比较好，只要视频分辨率720x57...
真的很牛 -
-

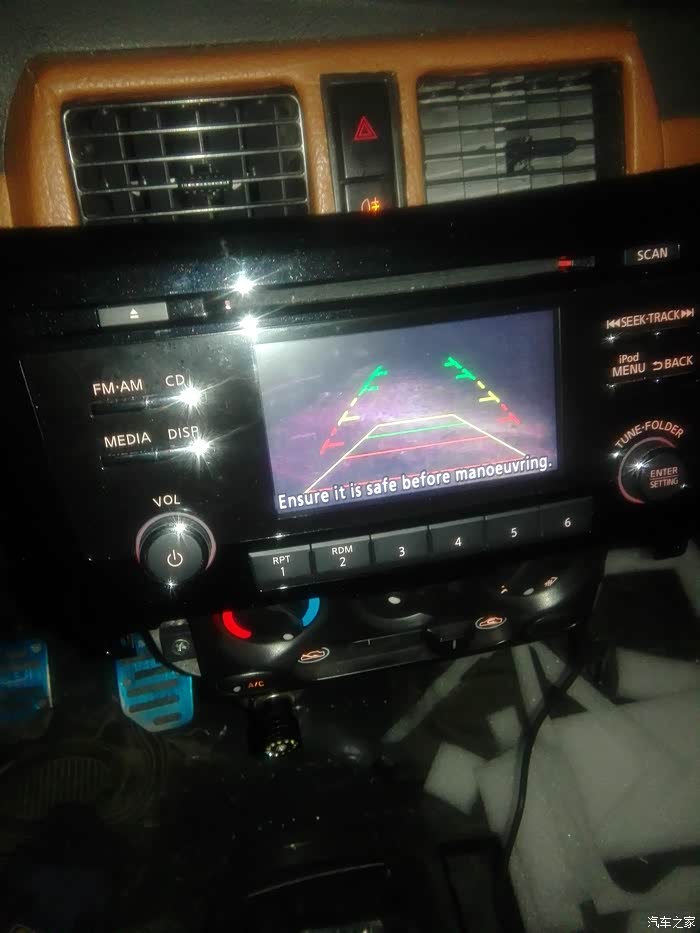

我这个还没封住缝隙
-
