恢复RNS315双天线解决方案，上海车友实测比原车好很多
不废话，咱们边看图边说

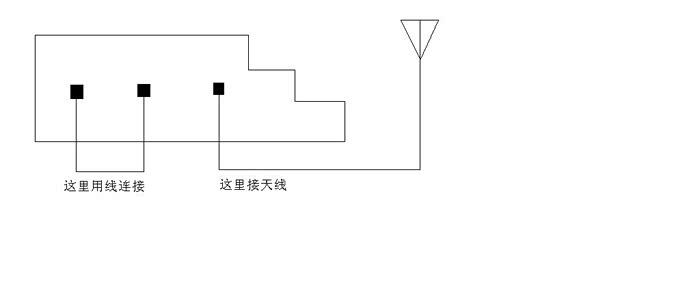

PQ35平台后挡天线电路图，理论上后挡有加热丝的都能安装，咱们今天把它变成现实

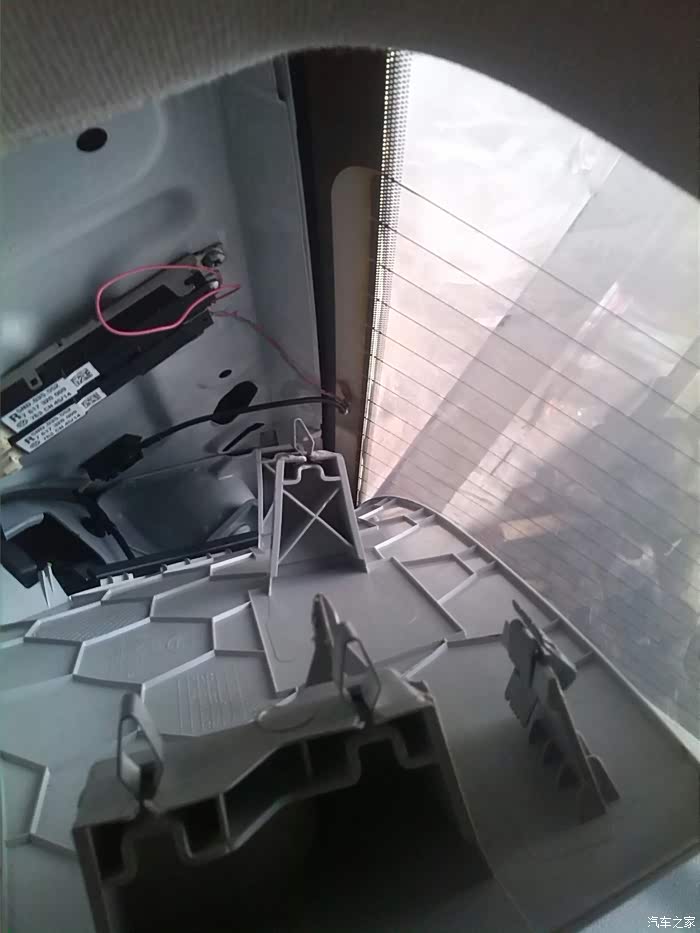

这是后拍的，有车友不知道怎么拆C柱板，其实很简单，直接从顶棚接头处掰开
装回去的时候注意这个卡子，拿下来装到C柱上

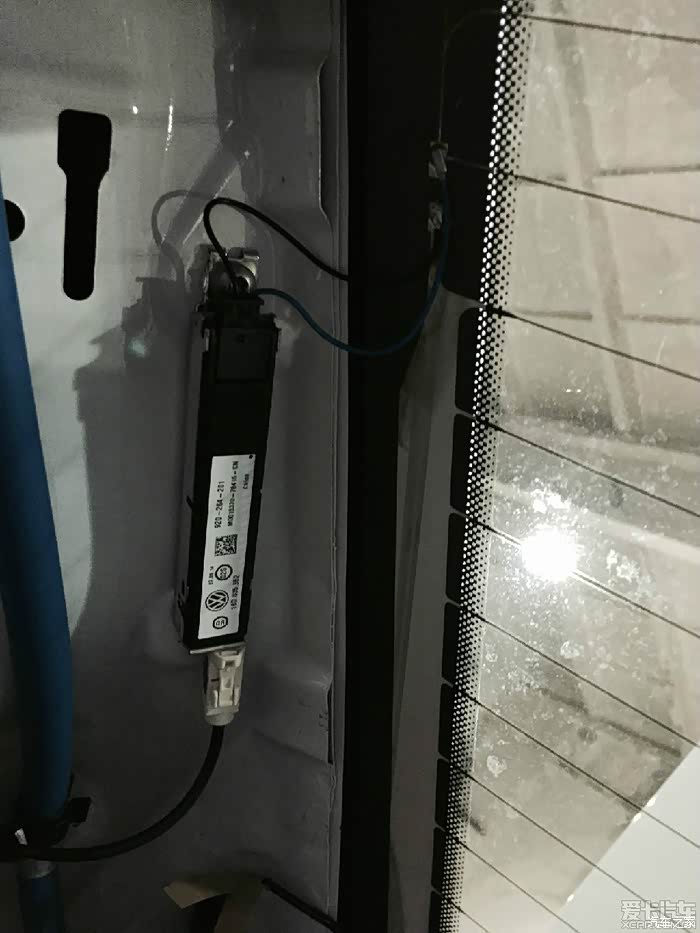

装好是这样的，然后扣回装饰板，要注意卡子对准

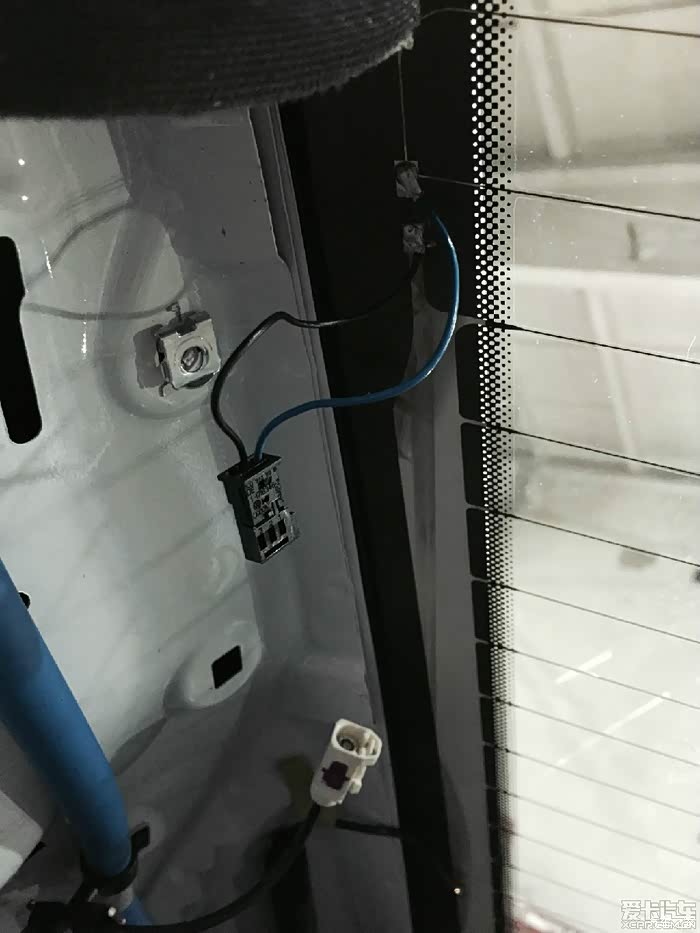

这是原厂接法，蓝线FM信号，黑线AM信号，咱的车没有AM天线，所以这样改好后是收不到AM信号
咱主要是为了恢复导航实时路况和收音机，原车的天线装鲨鱼鳍的时候拆了。再说在行车中也听不了AM台，所以有没有也无所谓

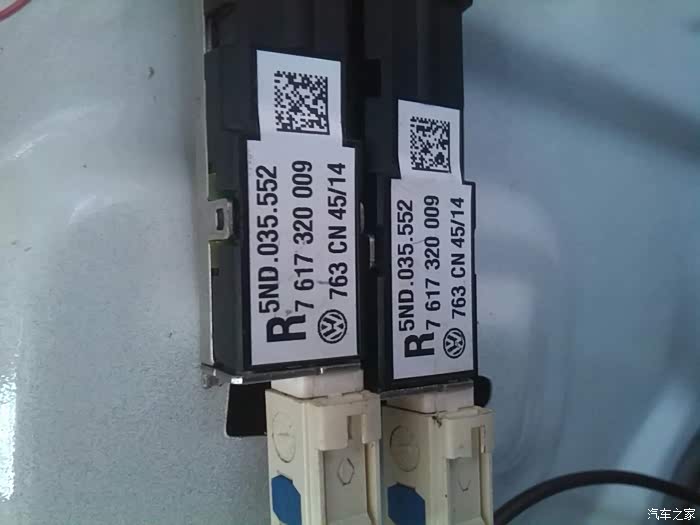

下面是主题，这是网购的配件，配件名称型号都有。卖家发货的时候发错了插头，不过不要紧，咱也办法解决

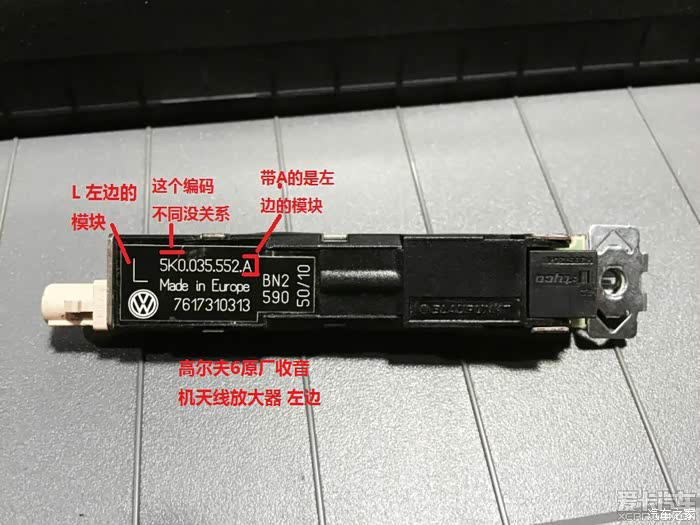

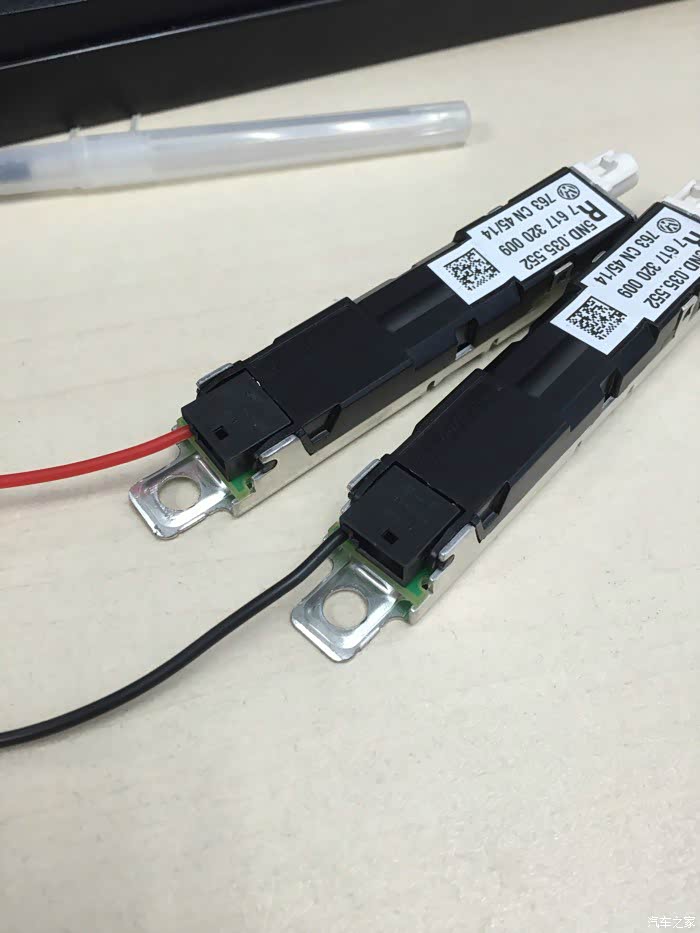

实物图

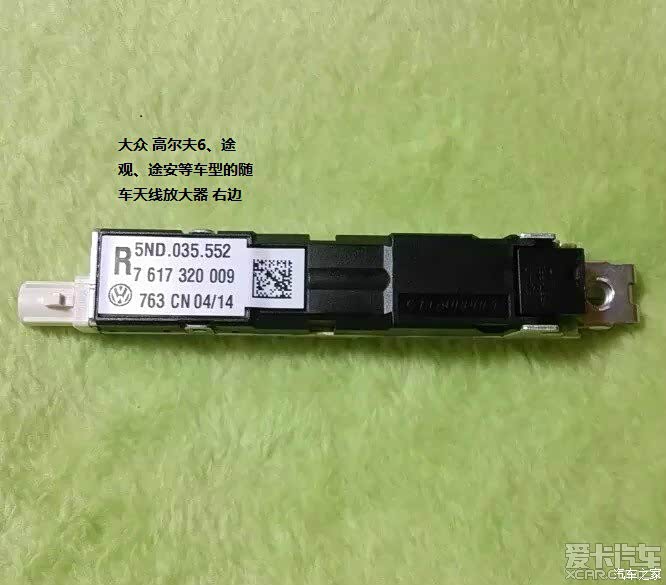

这是网上找的图，功能是一样的，改装的时候不用区分左右

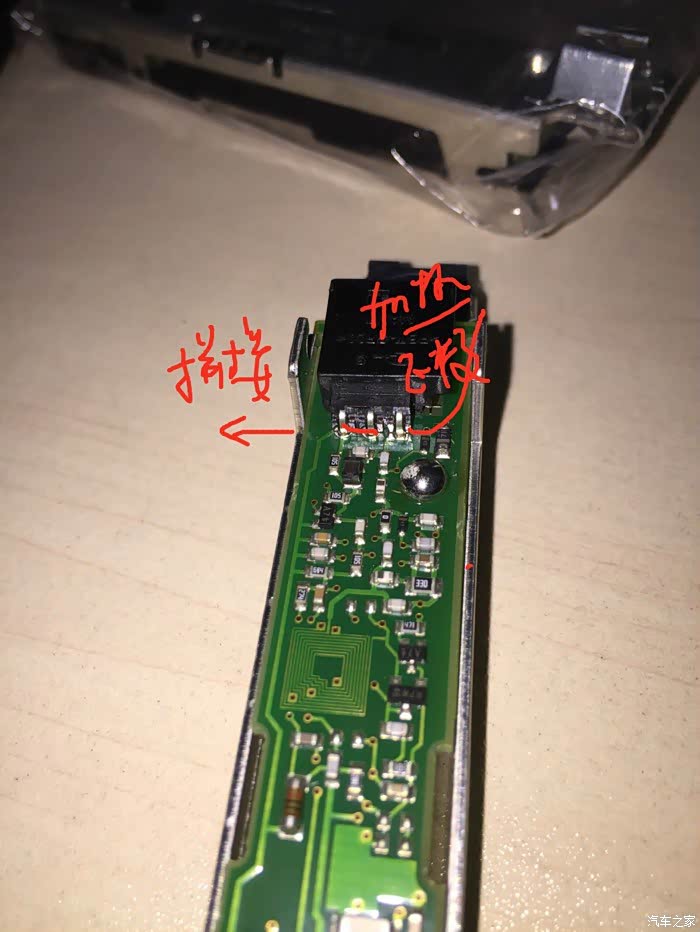

插头接线定义，卖家发的是另外一头的插头，我也懒得退货，直接拆开放大器接线

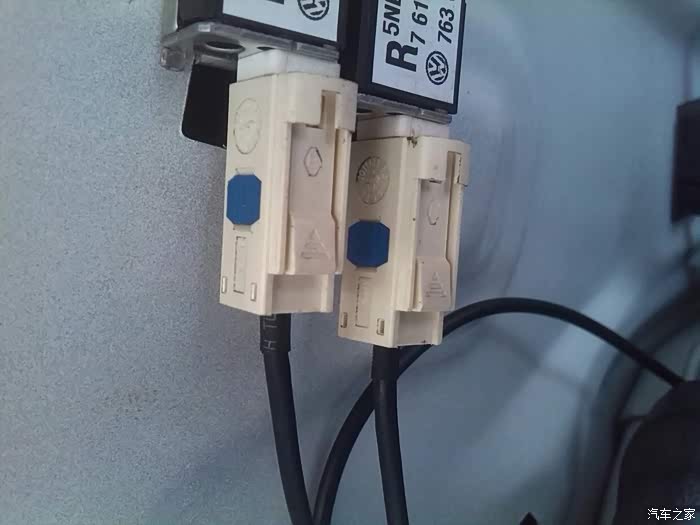

借用上海车友的图，很直观
还是上海车友的图，我比较懒，当时没拍照片，咱的水果机也拍不清

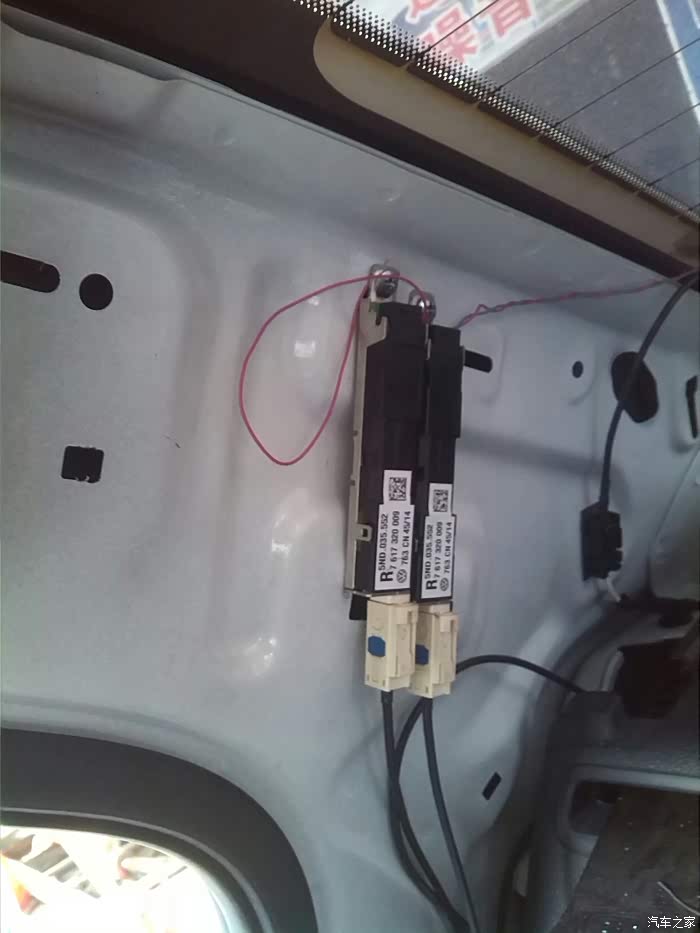

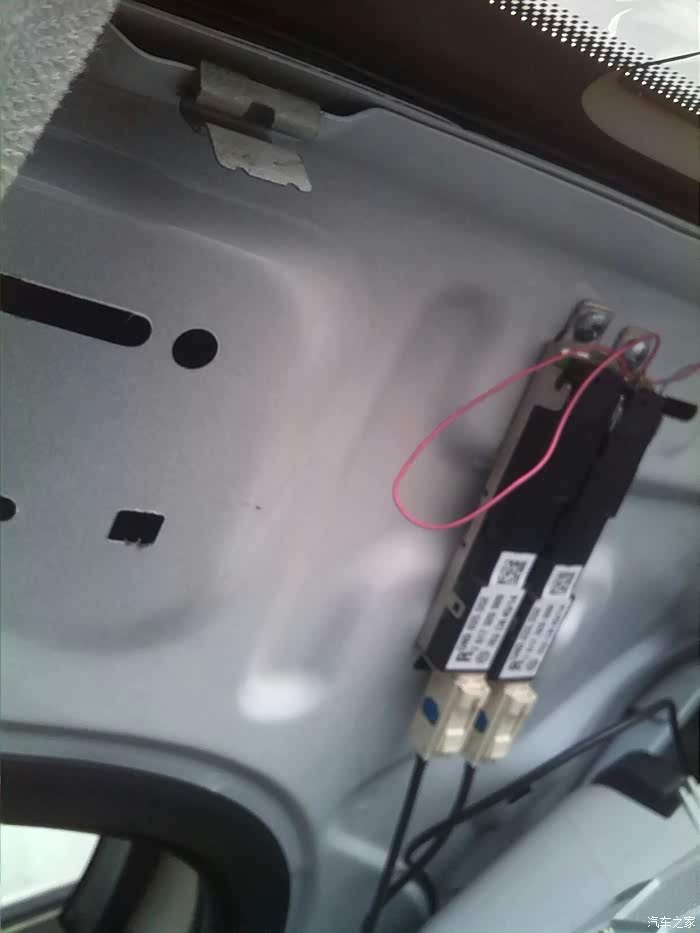

装好后的效果
40元的线束，接头牢牢的，正常使用没问题。原车线束要140，多了一条GPS线。价格吗大家懂的。
应该是左右一边一个，左边没有加热正极，全装右边，哥俩好

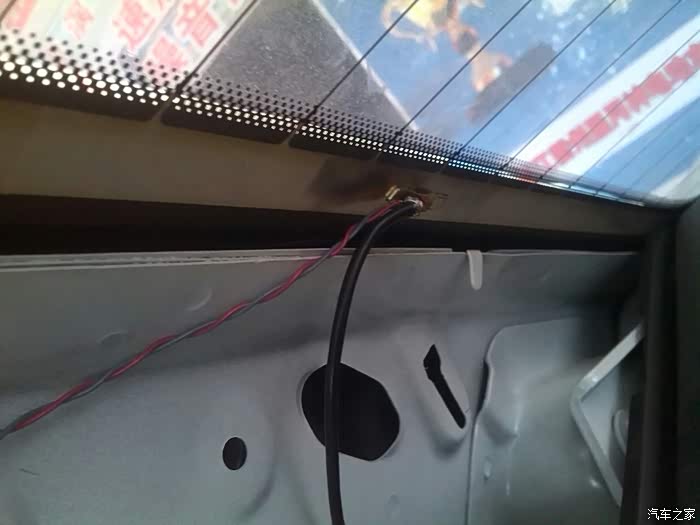

这里要焊牢，焊好后装回C柱板

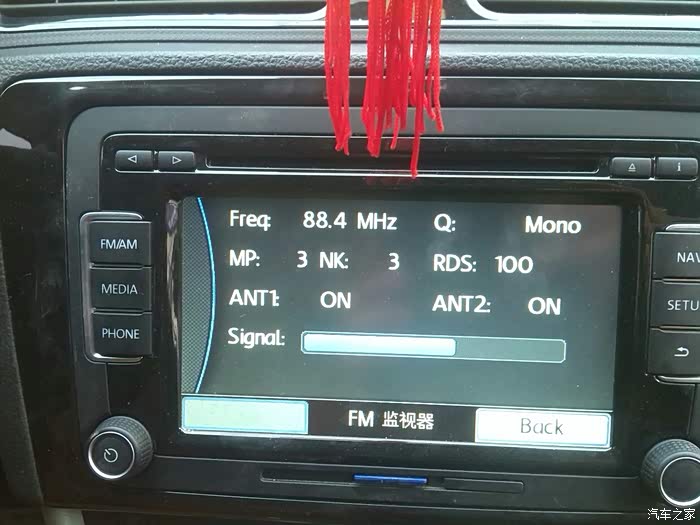

开机测试，信号强度可以，声音清，音量大。除了有点嗡嗡的电流声，质感和听MP3基本没有区别
