7KW充电桩安装作业
1 30 发布于 2019-06-28 11:17:52 只看楼主 热门标准
点击查看热门标准,热门算法维度通过账号健康度、浏览、评论、点赞、收藏、转发、反作弊等进行综合评判
修改帖子
       BYD 全新一代DM 智联创领型车辆提供了一个7KW的充电桩,由于这个充电桩功率比较大,安装的条件要求还是比较高的,最好请有专业资质的电工师傅安装,有电工基础的人也要多考虑用电安全问题。

EVA007KG/20(7.0KW)充电桩输入电流32A。

       首先要考虑的就是供电局提供给你家的电功率是否满足7KW充电桩的用电要求,主要是要确定你家入户线的粗细,和前端空气开关的容量,7KW一般要求铜线6平方毫米以上,空气开关40A以上,考虑到家里还有其他用电负荷,一般要求入户线截面在8~10平方毫米。如果自己无法判断,一定要请供电局的工作人员确定。


      如果入户线和电功率无问题,还要检查入户电表的容量和入户空气开关的容量是否合适,不合适的要找供电局换入户电表和空气开关。
      一般老旧小区和的单元楼用户更改入户电表和空气开关比较困难,不能更换的只能请供电局重新布线和安装新的电表和空气开关。


上图这个电表是三相的,最大容量60A,不用换电表。


可是这个入户空气开关的容量小了,只有25A,这个必须更换。

开关上标注C25,就是容量是25A的。

对于三相电入户的,接充电桩电源时要合理分配每相的负荷,充电桩取电要在负荷小的一相中取。


空气开关已更换为40A的啦。

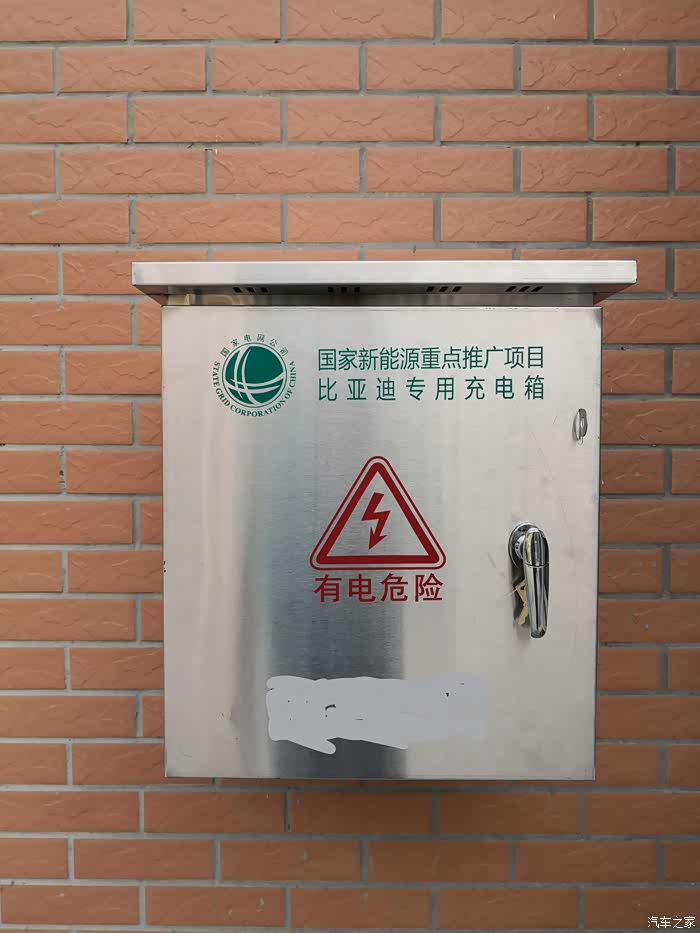

考虑到用电安全,充电桩最好安装在户外。

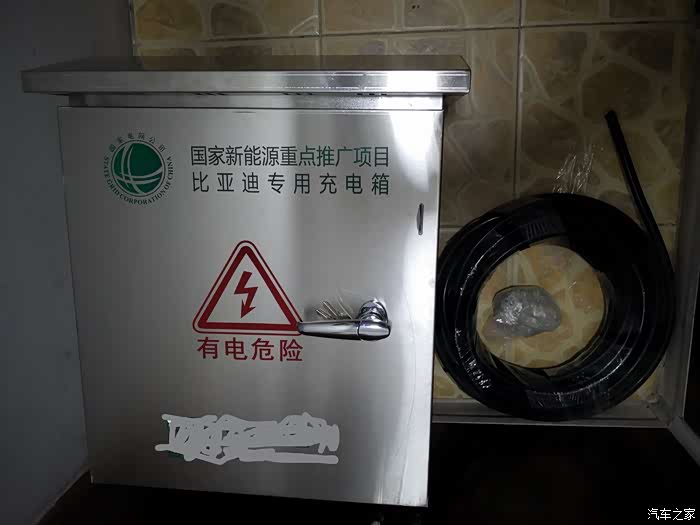

不锈钢箱子和箱内的零件都可以在电商那里买到。


电缆一定要买正规厂家生产的。

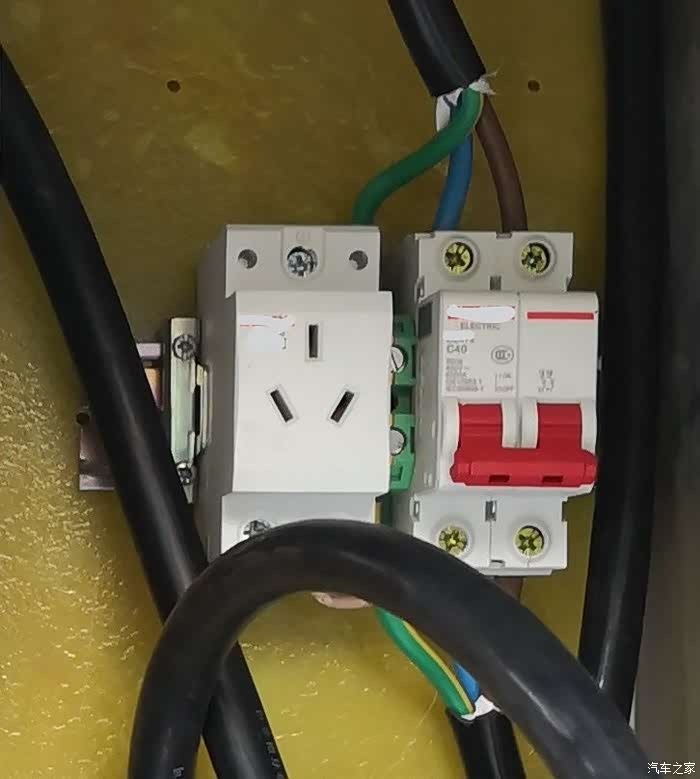

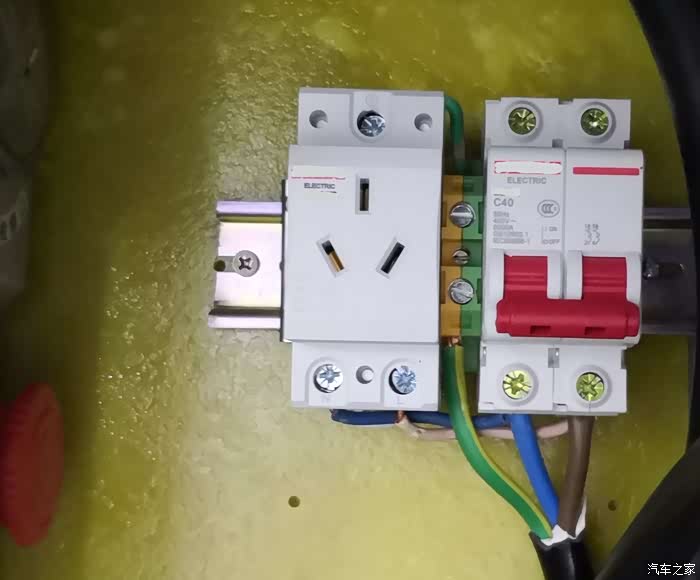

箱内根据需求配的零件。

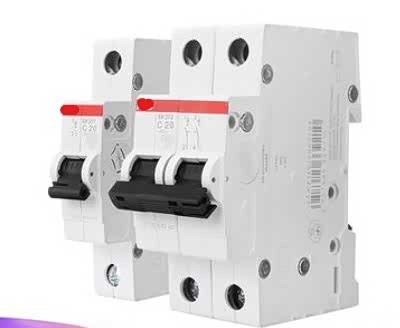

空气开关可以配1P、2P或3P的,根据您的需求。

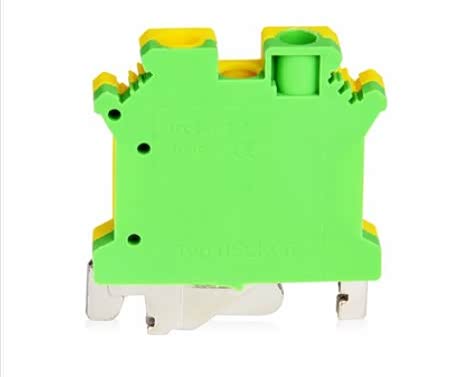

接地端子,这个很重要。

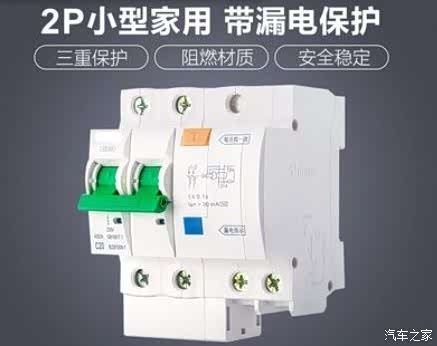

考虑到性价比和安全起见,一般配2P带漏电保护的空气开关,充电桩的取电应该从漏电保护器端取。

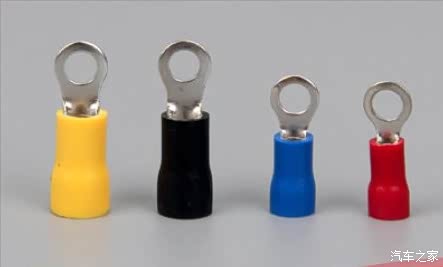

充电桩端的接线最好用充电桩带的线鼻子。

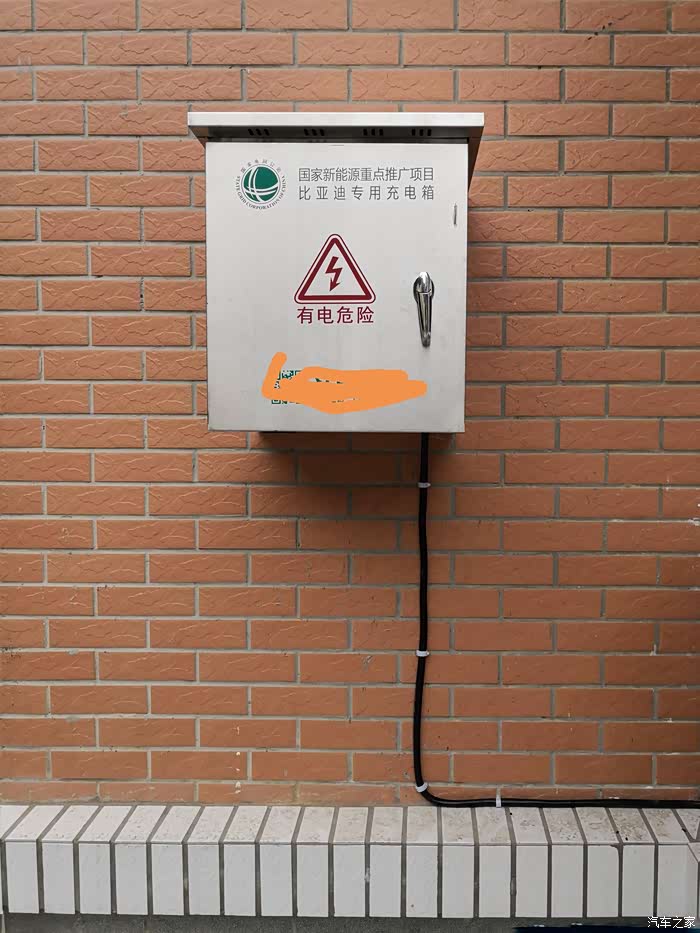

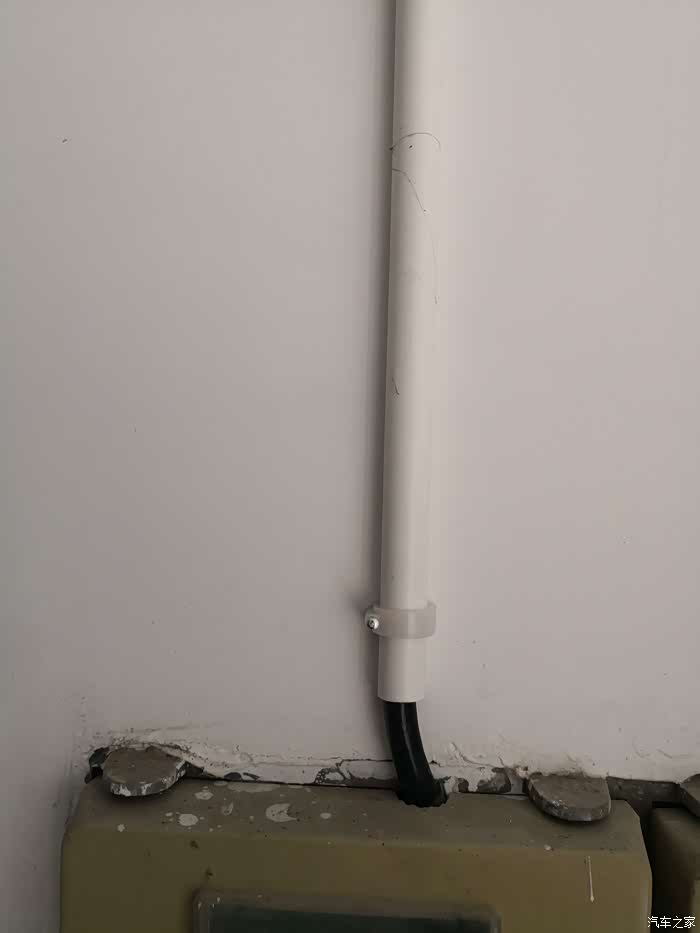

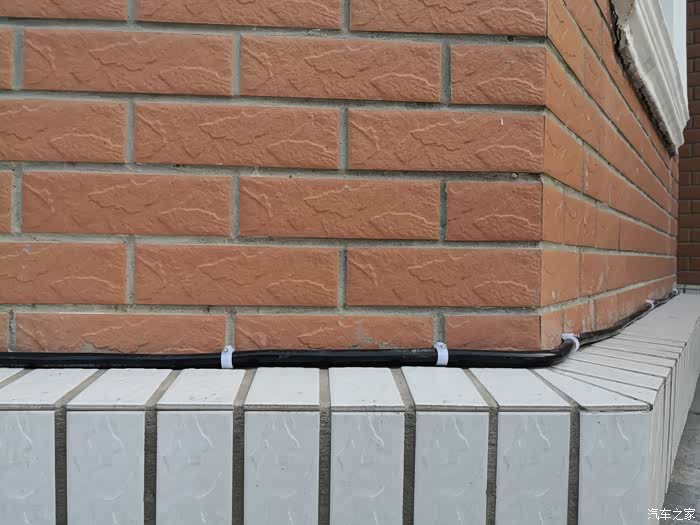

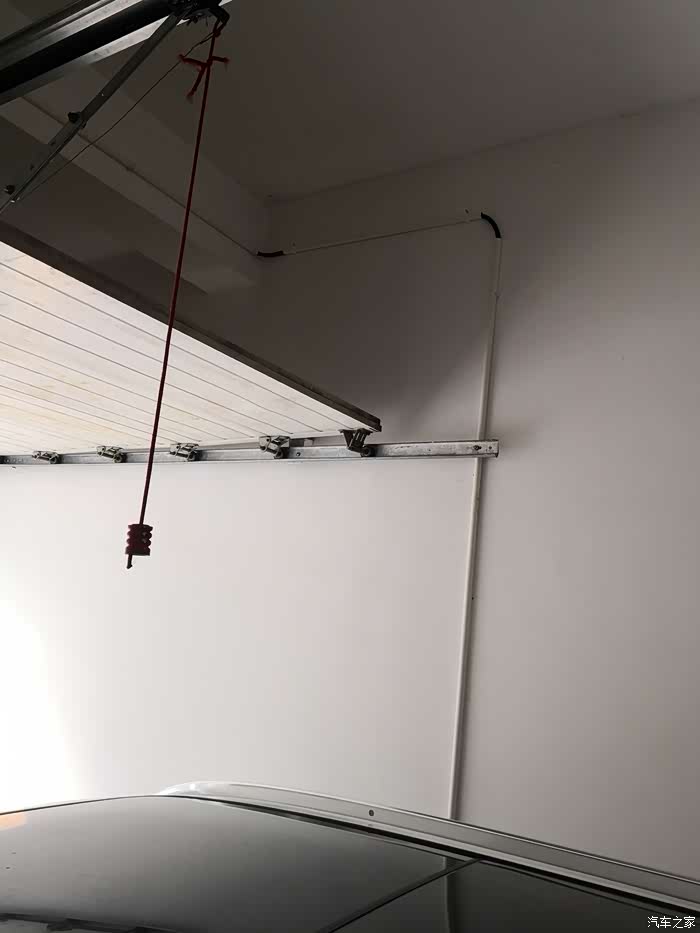

电缆敷设时最好穿管,不能穿管的地方要打好卡子。





以上分享的是主要的注意事项,用电安全最重要!
