关于混动最低配改7寸高配中控机头的详细说明！
自从我上次发贴改中控的帖子后，很多有同样想法的车友先后都去改了，我也看到很多发的帖子了，但是大多数都买的成品线，而且卖线材的都没有完整实现我所说的功能。这里再次做一个详细说明！

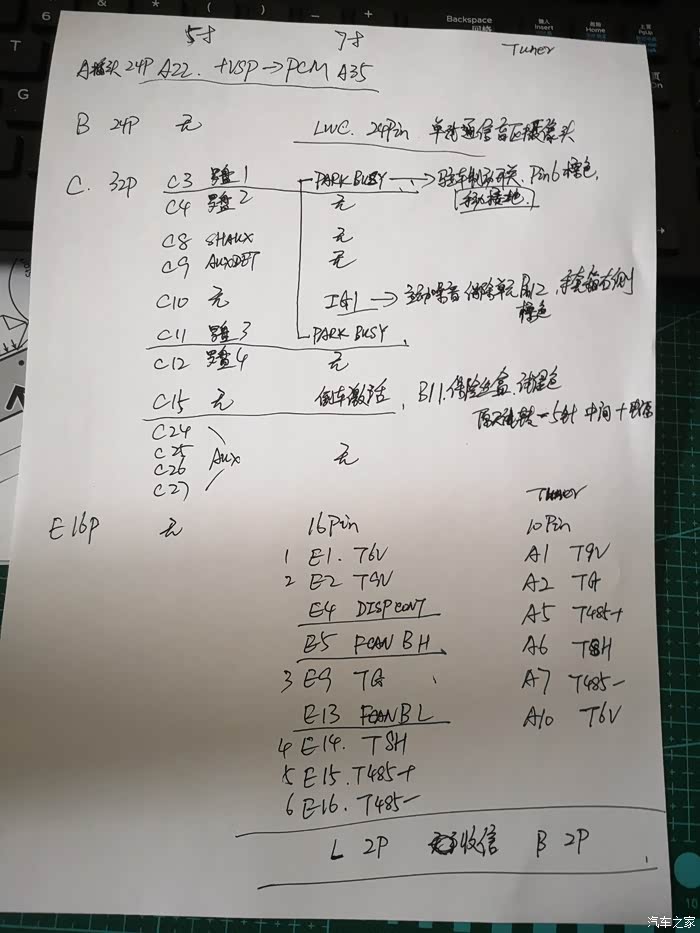

当然首先还是主要这张图，但是这张图种还有几条线未说明去向。
1、C3 C11本来应该接手刹，通过手刹来接地的，为了跳过整个步骤可以直接就近接地。
2、C3 C4 C11 C12是本身有电子罗盘线的，改7寸屏后需要把原来的针挑出并包起来，方便以后还原（留条后路总是好的）
3、C15是倒车激活线，原来5寸屏是没有的（5寸屏通过bcan总线数据激活），所以需要拉一根独立的线到保险丝盒上方这里，接倒车灯的正极线用来激活，这根线看下图
4、E4是去显示屏的激活线（卖家做的线基本都做好了）。
5、E5 E13刚好是FCAN B组的两根线，C10是IG1,刚好接到降噪模块去的三根线，降噪模块在手套箱拆掉后的右下侧，定义看下下图。
2、C3 C4 C11 C12是本身有电子罗盘线的，改7寸屏后需要把原来的针挑出并包起来，方便以后还原（留条后路总是好的）
3、C15是倒车激活线，原来5寸屏是没有的（5寸屏通过bcan总线数据激活），所以需要拉一根独立的线到保险丝盒上方这里，接倒车灯的正极线用来激活，这根线看下图
4、E4是去显示屏的激活线（卖家做的线基本都做好了）。
5、E5 E13刚好是FCAN B组的两根线，C10是IG1,刚好接到降噪模块去的三根线，降噪模块在手套箱拆掉后的右下侧，定义看下下图。
图中绿色22针插头最左上浅绿色一孔两线的位置就是倒车灯
4 5引脚对应E5 E13，12对应C10
收音机模块的控制线多数也是做好的成品，可以不管。如有问题，可以对下定义
收音机的信号输入输出端子定义
红色线是倒车激活线的中控端C15
自己做的收音机信号线要用屏蔽线做。
到pcm的VSP线和端子，这个比较特殊的端子非常细，估计很多做线的都不会配
黑色另加的vsp线在pcm上塞入的位置
7寸屏主供电插头，跟5寸的区别就是A22号VSP
7寸屏独有的盲区和全景用的插头，5寸屏没有，需要自己增加的，盲区是单线定义的摄像头，跟思域的不通用！
7寸主机到收音机和显示屏插头
显示屏的背板插头，这里的线多半也是做好的，如果自己做，A1连续电源接到主机插头的A3,A3小灯接到双跳开关后面灰色线，A4接到上上图的E4，A5地线可以随意发挥
收音机模块的所有线，都是一一对应接到主机的E插头
最后，还要自行买一个这样插头的GPS天线，建议线长2米以上，把天线模块拉到原厂高配感应雨刮位置罩起来就完美了！
左边黑色区域均可粘帖GPS天线模块，此处搜星极快！右边是honda sensing摄像头模块。
线束有能力的可以自己做，没有能力的，看别人有没有兴趣给你做了！
要加要走的线其实挺多的，一般的洗车店装潢店肯定搞不定
各种端子都要有，不然就是巧妇难为无米之炊！
收音机的线其实也挺多的，长点固定可以比较自由
我自己搞的时候都是根据手写的表格来的！
如还有不明白的，可以附图询问，问题情况要描述清楚。
