前言
广本智酷版侧裙还在路上向我奔来的时候,提前写一部分有关滑动门照地灯的内容,估计后续一段时间比较忙,所以先在电脑上开个头,手机上再慢慢编辑。这篇***拖了很长时间,灯其实很早就买好了,无奈侧裙始终拿不定主意到底是买自带灯的日本中古货还是全新的智酷版,结果最终还是选择用智酷版侧裙基础上来改灯的方案。预告已久真的不好意思,让各位已经装好进口日版包围、智酷版包围的车友久等了,哈哈,别急,我会尽量详细的写完,方便大家轻松点亮照地灯。

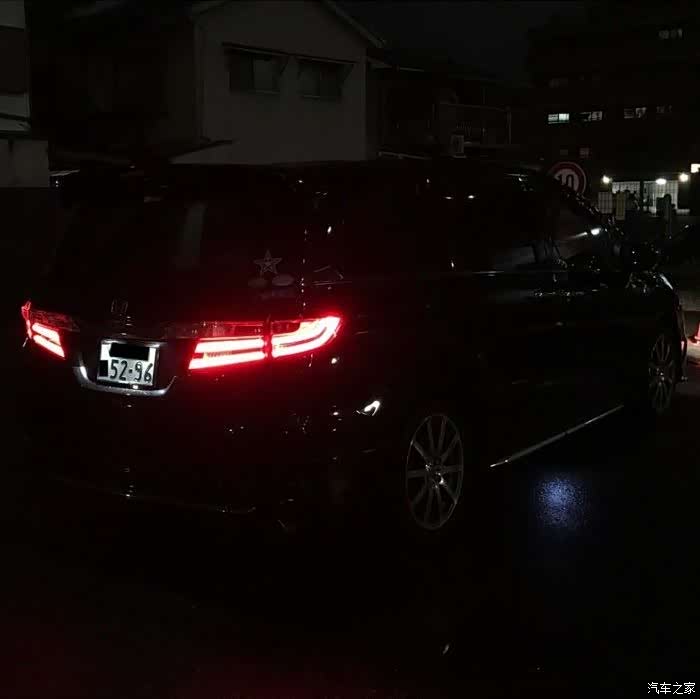

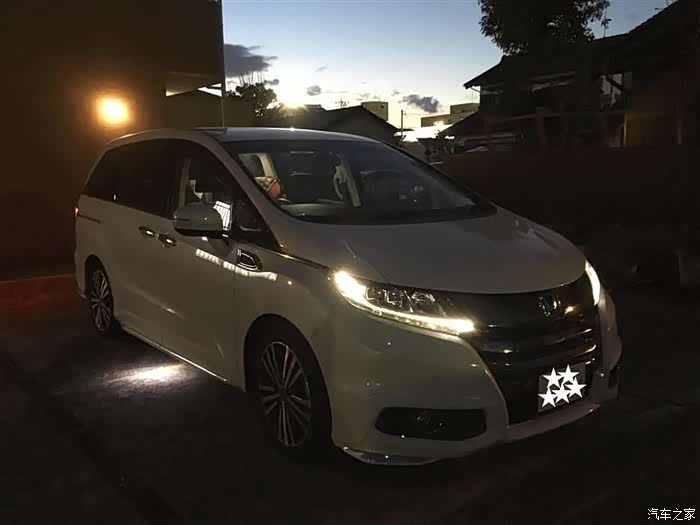

日本A版侧裙滑动门照地灯

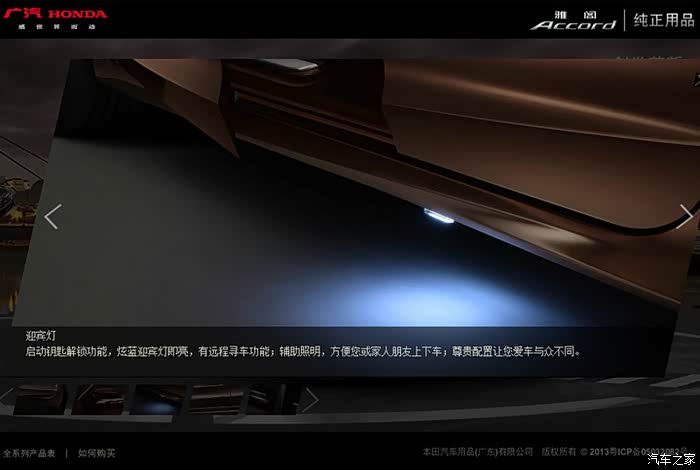

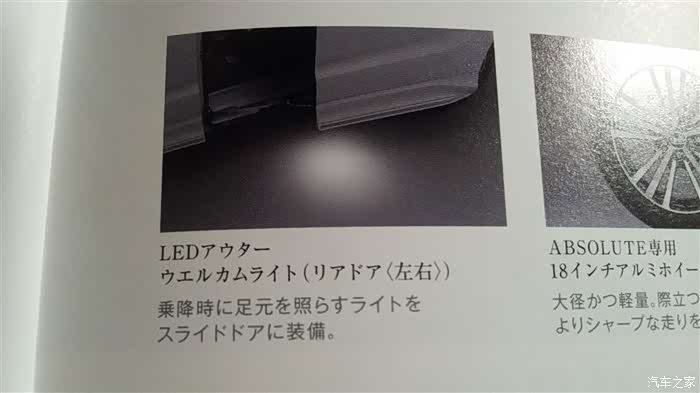

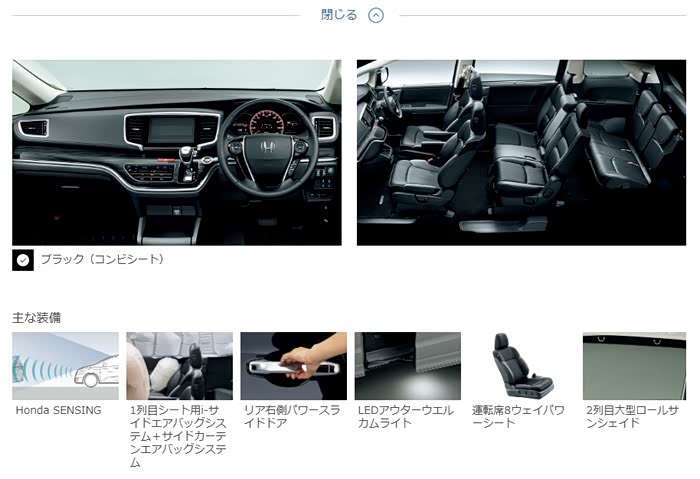

日本人在MPV上的造诣确实深厚,很多细节都能认真考虑并做出来,给使用者一种备受关怀的感觉。比如这次要介绍的滑动门照地灯/迎宾灯,日官网名称“LEDアウターウエルカムライト(LED外部迎宾灯)”,英文“Puddle Lights(水坑灯)”,在香港被称为“中门趟地灯”。上下车时它帮您及时照亮脚下,避免踩水窝踩狗屎的尴尬,VIP高级感就是这样一点一滴营造出来的。前些年东本车型就提供车身照地灯作为选装配件,虽然价格贵的有点离谱但至少考虑到了,而广本除了9代、9.5雅阁车型有这个配件外,其它车型压根儿不提供,特别是国产奥德赛连这个都省了确实不应该。
相比车身侧裙位固定不动的照地灯,滑动门侧裙底部照地灯是跟随门一起运动的,光线前后移动的效果更胜一筹,B格满满!

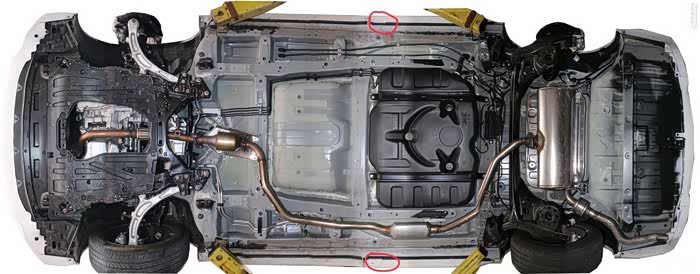

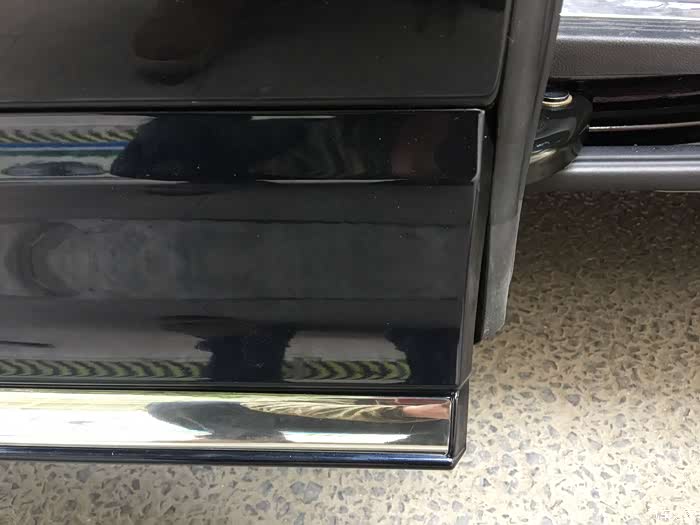

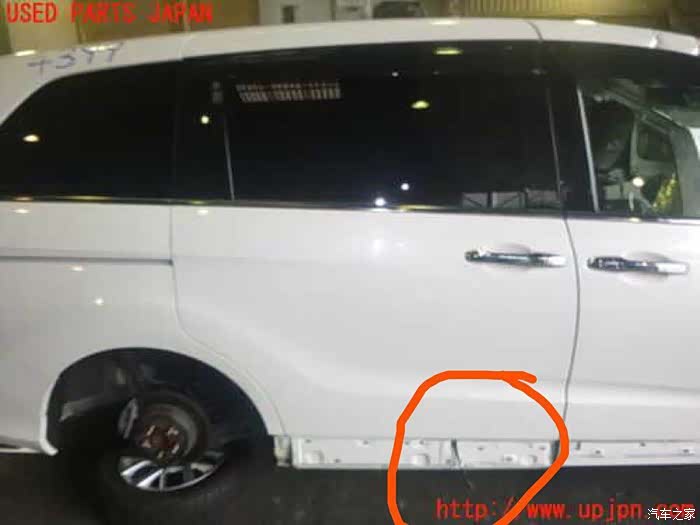

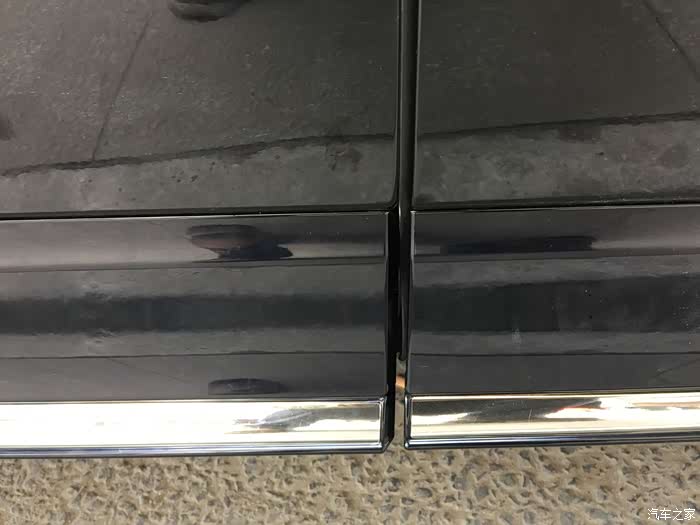

照地灯的位置在A版滑动门侧裙前端靠车身B柱位置,虽说国内智酷版侧裙外部将灯孔位封死,但内部模具基本没有变化,开孔不是难事,再说平时谁趴地上去看呢,效果达到就ok啦。

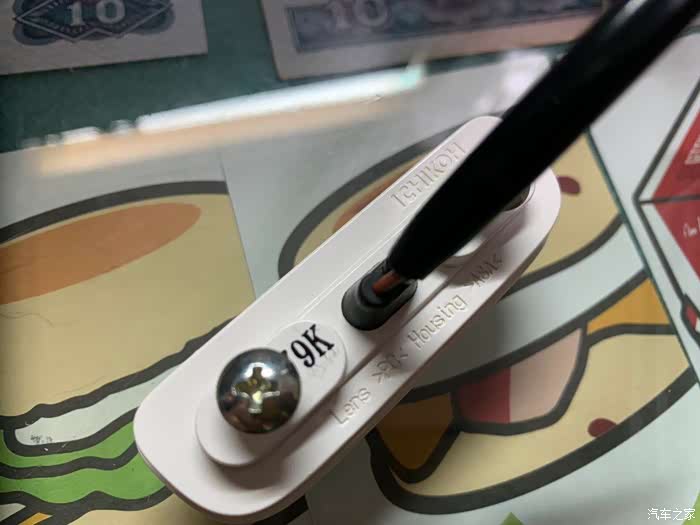

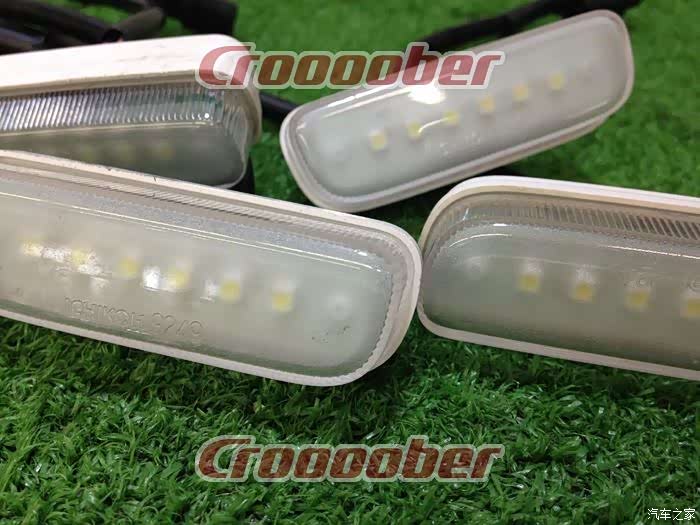

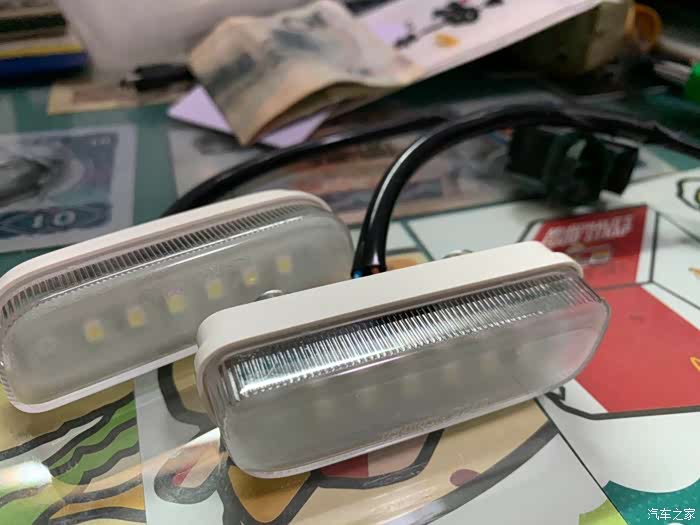

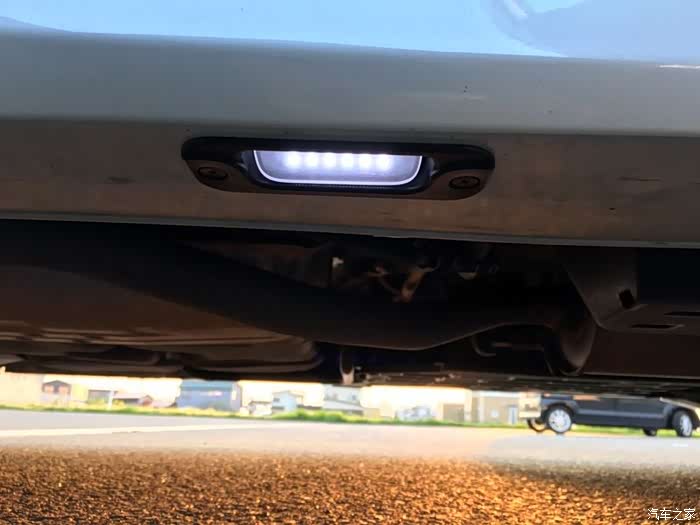

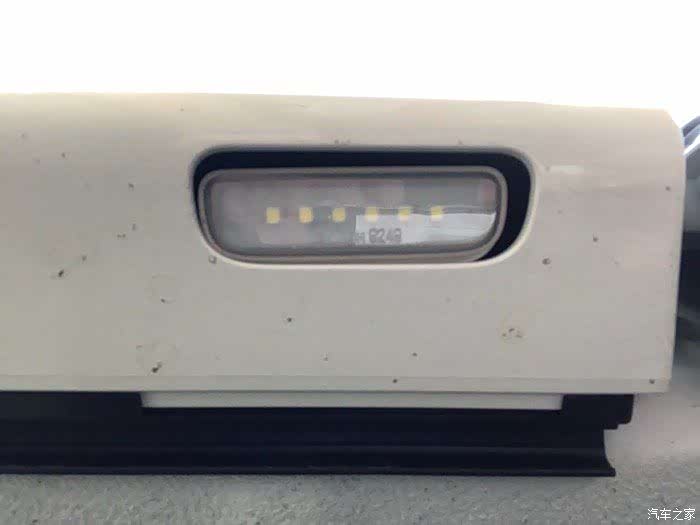

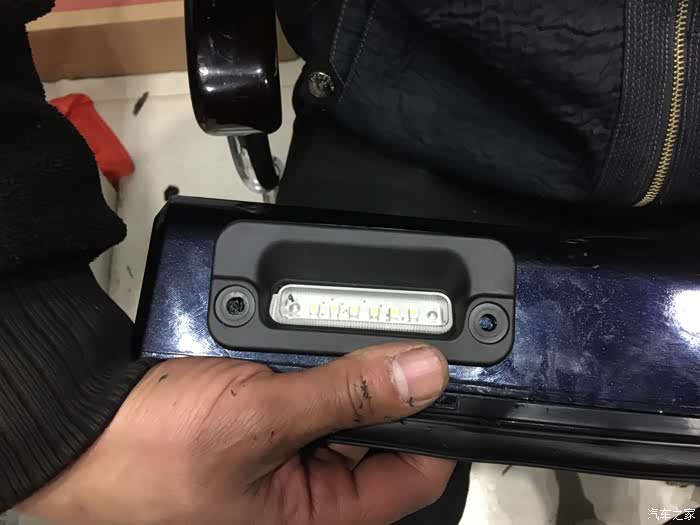

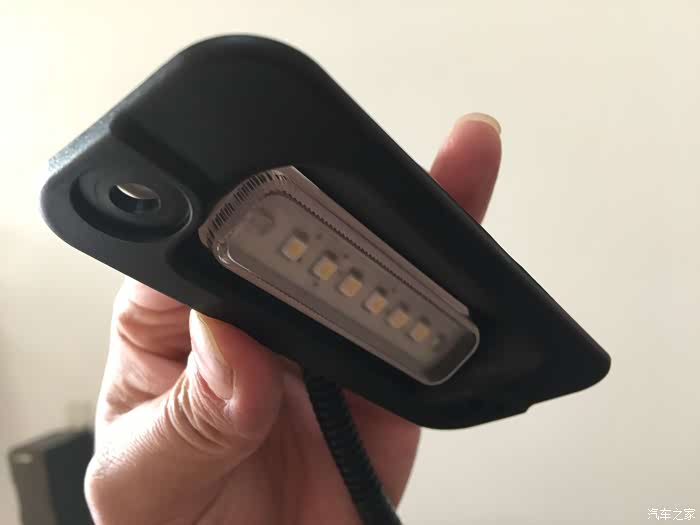

日版照地灯是装入侧裙内部的,这样能有效避免外部剐蹭所带来的附加伤害,LED模块自带一个圆弧形灯壳,内部为白光6*LED,光线垂直照射门下地面。
※ICHIKOH,市光工业株式会社,日本最大的照明系统生产商。

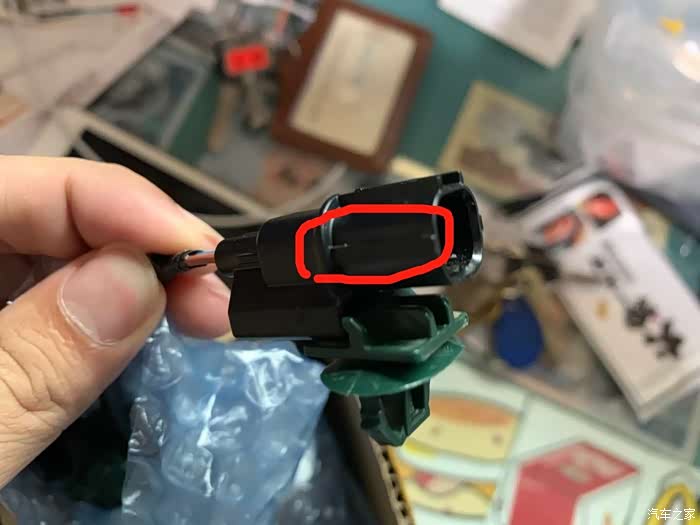

感谢车友“TamChoChun”的照片和指正,日版和国内照地灯模块线路接口有点差异,不能直接对插,需要更换接头!
如果要用智酷版国内侧裙装日版LED模组也可行,但那个灯孔开起来就有难度,带弧形灯孔想想都难受,当然如果不在乎这个倒也无妨,谁没事儿趴地上去看你的灯呢?!

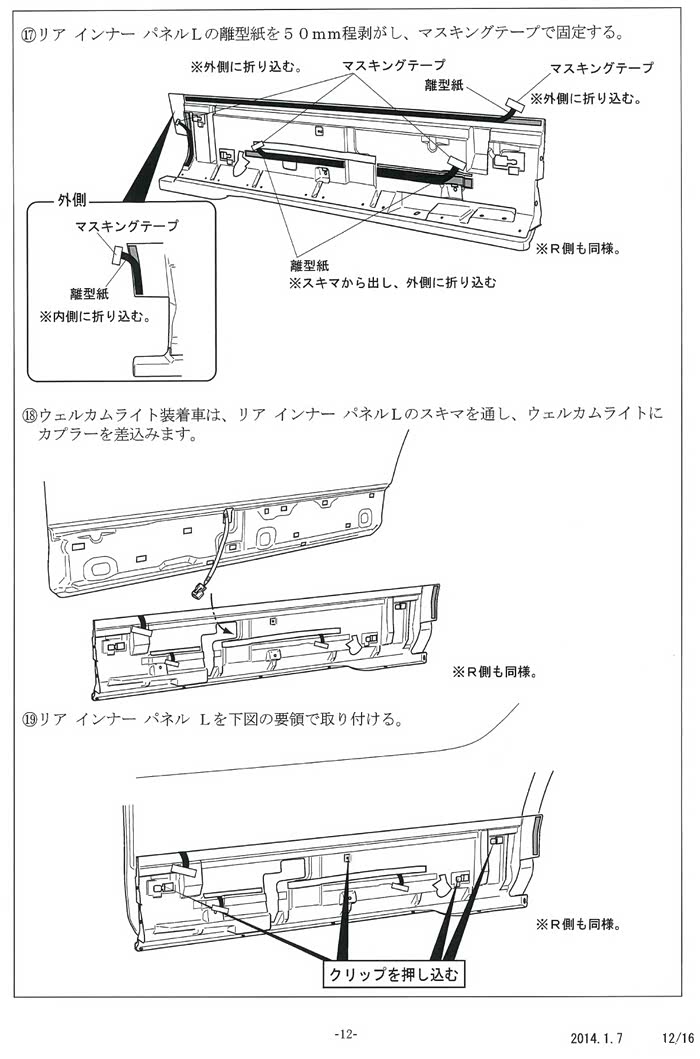

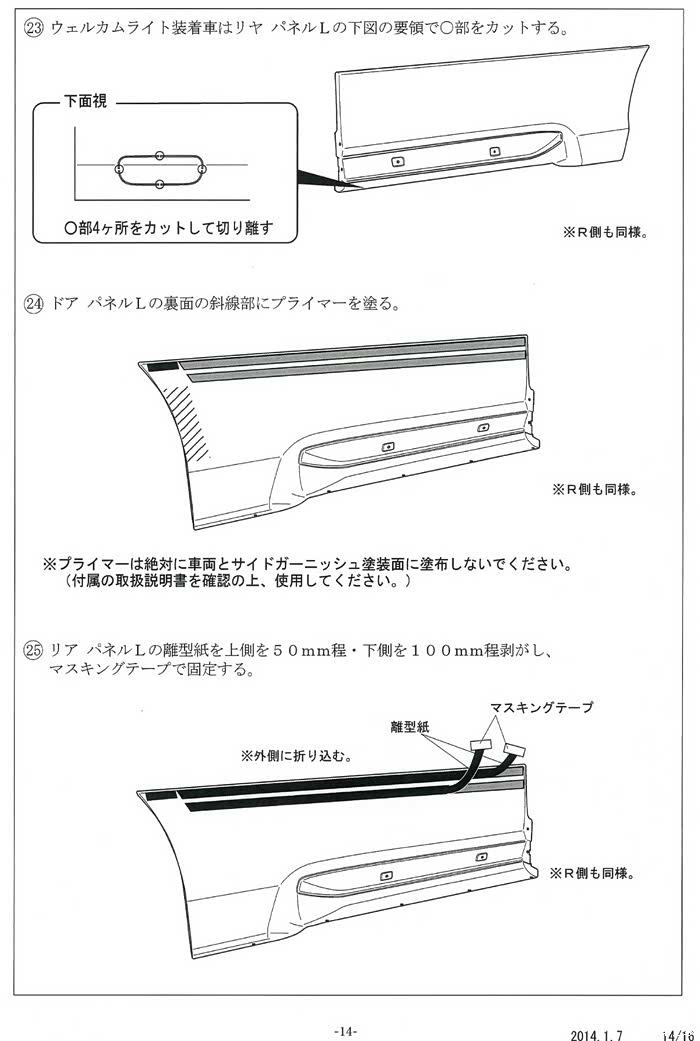

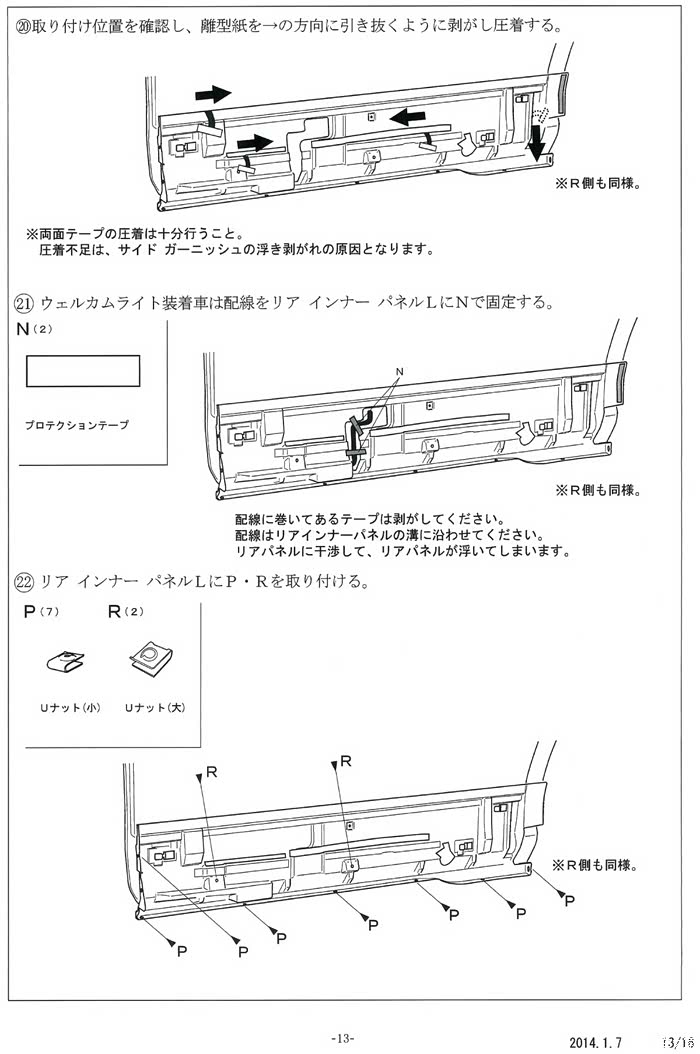

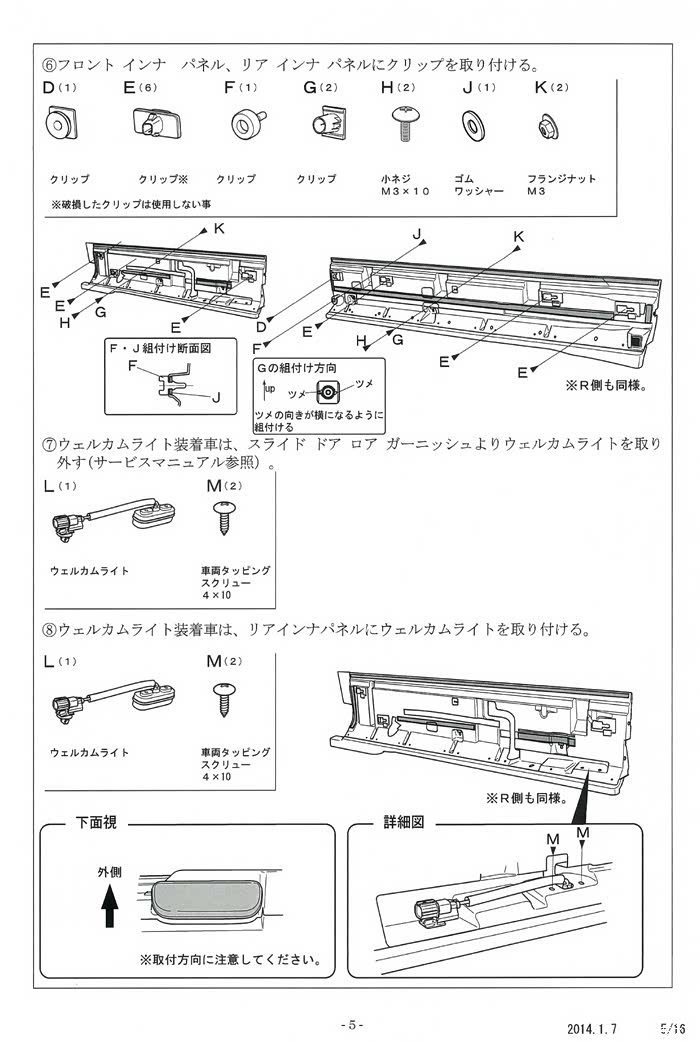

感谢车友“69君”发来的无限侧裙安装图,给我很多提示和脑洞。
友情提示:文末附录中有无限侧裙安装说明PDF,请自行下载。

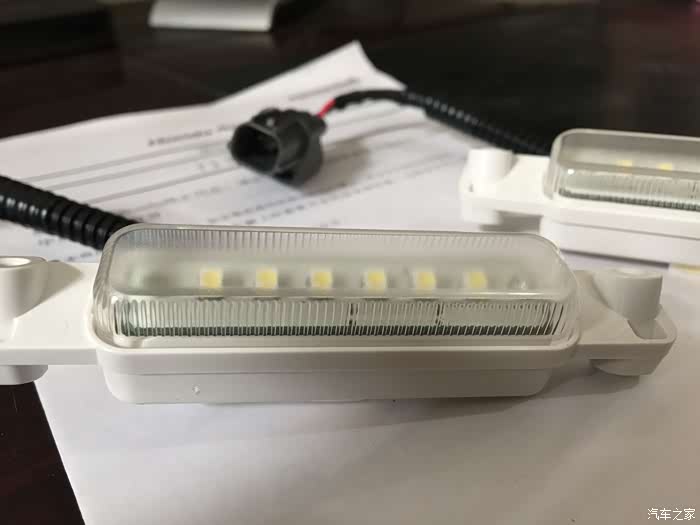

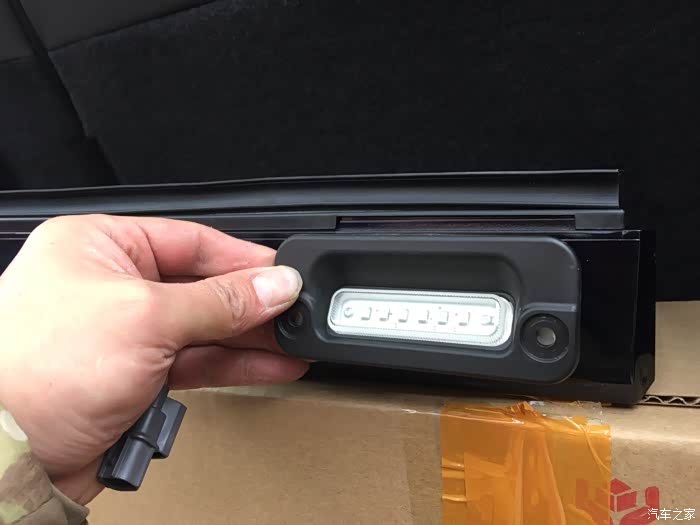

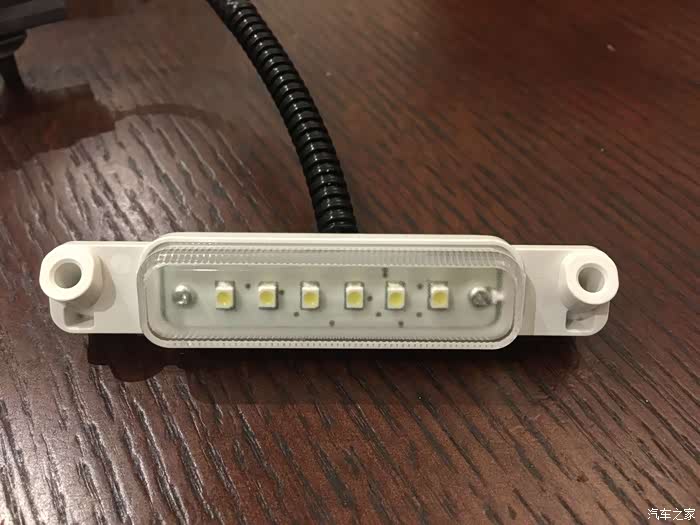

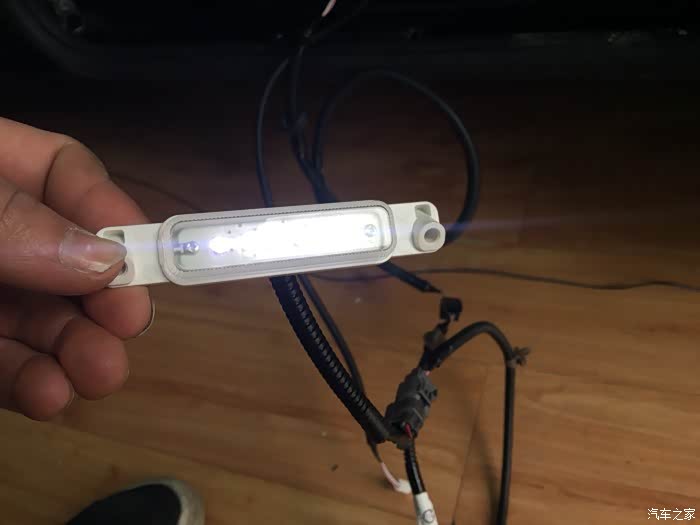

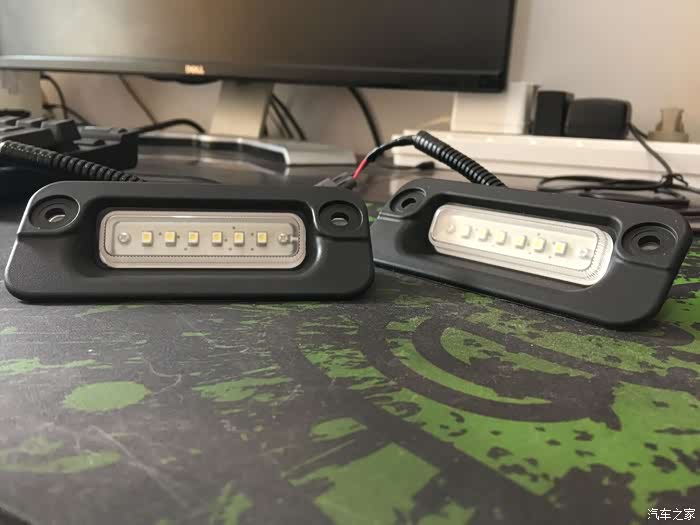

对比一下国内车型的车身照地灯,同样是白光6*LED模组,因为车身侧裙比车门侧裙位置更靠内,所以光源采用了向外45度照射,考虑到奥德赛较低的底盘高度,这点光线角度变化影响不大,大家可以参考之家杰德车主的装车效果。根据模具做工和造型猜测,国内版LED模块很有可能是市光法雷奥(佛山)汽车照明系统有限公司生产的。

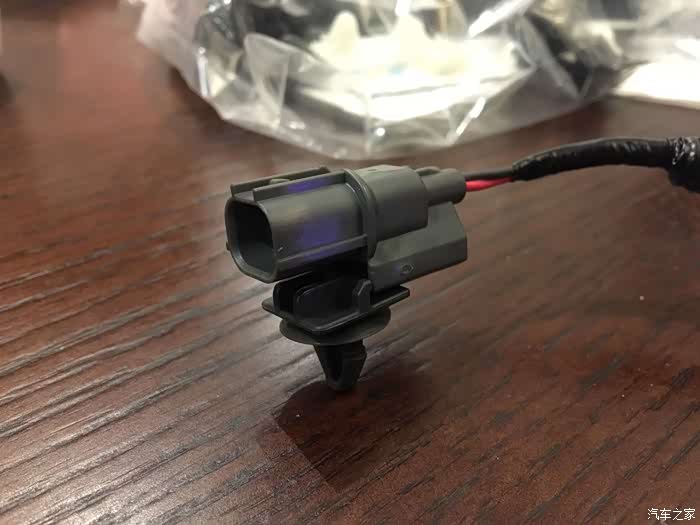

有买了日版进口侧裙的车友问车门里找不到供电接线的地方,广本把照地灯都给省了还会预留线束吗,那是当然没有啦!但是,既然想要点亮照地灯,那我们就要找个“曲线救国”的方式去给它供电。好在本田的配件厂在开发照地灯模块时就是尽可能的利用现有模具和材料来制造,这种看似“偷懒”的方式也是厂家成本控制的一种体现,于是通过对比就能很直观的发现日版和国内版线路接口、固定扣具基本一致,弄到主线束、换掉日版灯的插头就搞定了。对于国内智酷版侧裙的车友,直接移植国内车型的照地灯安装就好。

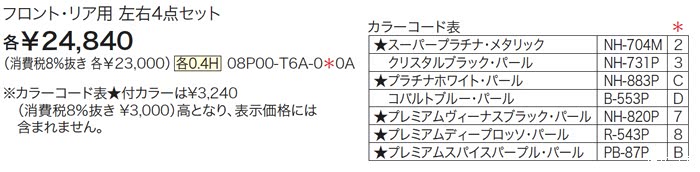

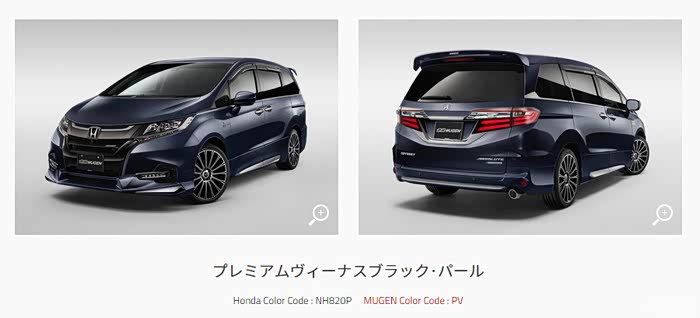

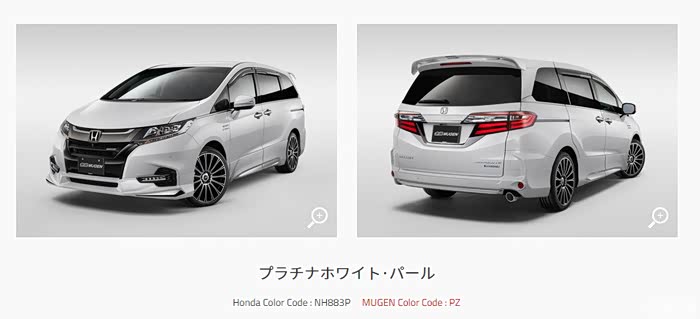

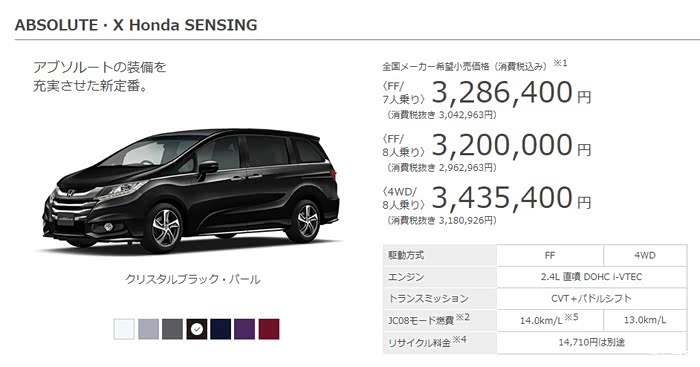

另外,对于想买日本二手侧裙的朋友,一定要注意区分颜色代码,日本雅虎拍卖等网站上通常都是标明颜色代码的,通过谷歌Chrome浏览器翻译,现将现款颜色代码归纳如下,仅供大家参考。
星月白:NH-883P,プラチナホワイト?パール,白金珍珠白
星空蓝:NH-820P,プレミアムヴィーナスブラック?パール,高级维纳斯珍珠黑
珍珠黑(日版):NH-731P,クリスタルブラック?パール,水晶珍珠黑
冰河银:NH-704M,スーパープラチナ?メタリック,超白金金属
极光蓝:B-553P,コバルトブルー?パール,珍珠钴蓝
宝石红(日版):R-543P,プレミアムディープロッソ?パール,高级深酒红
梦幻紫(日版):PB-87P,プレミアムスパイスパープル?パール,高级香料紫
注意:15款的珍珠白18款的星月白有点区别,15款的丝缎银和17/18款的冰河银也不一样,日版的白、银、紫色在改款前后也有变化,同步增加了极光蓝。另外,不排除日版和国内版同款颜色的差异。

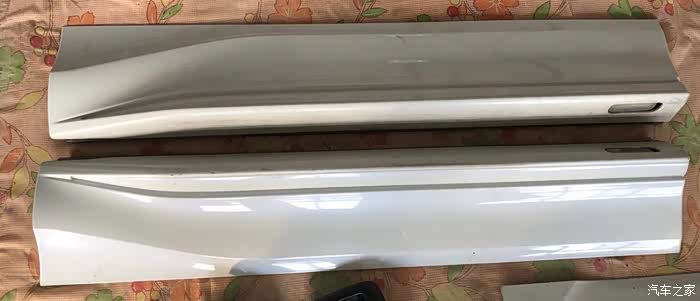

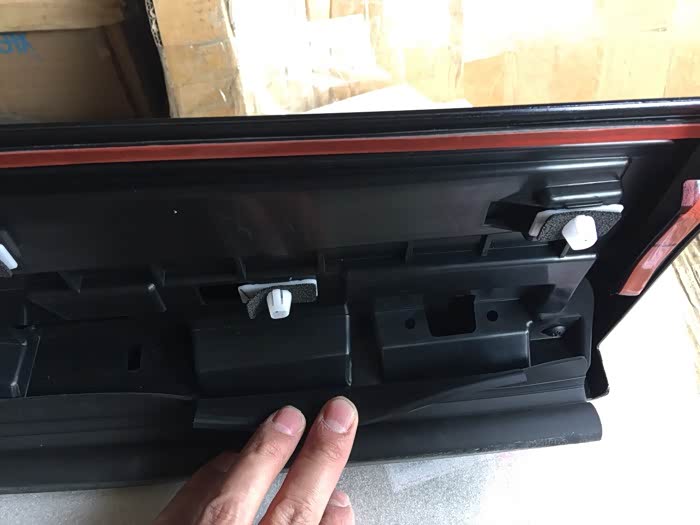

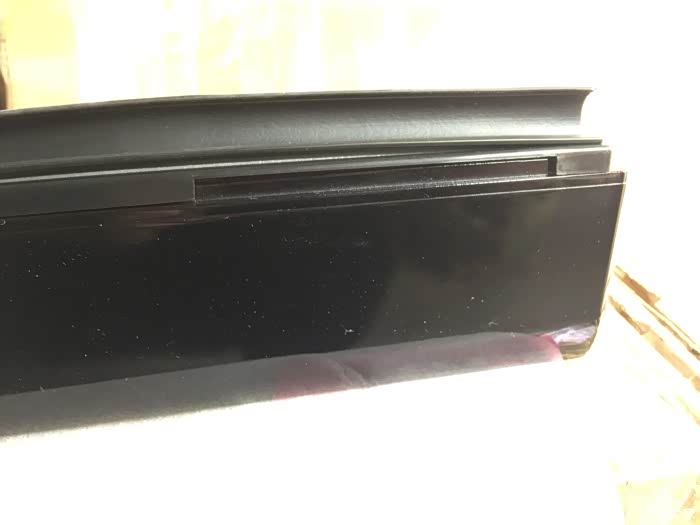

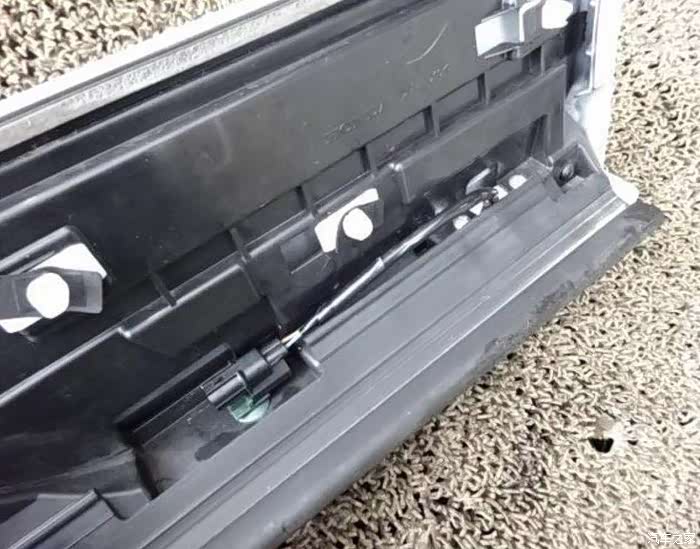

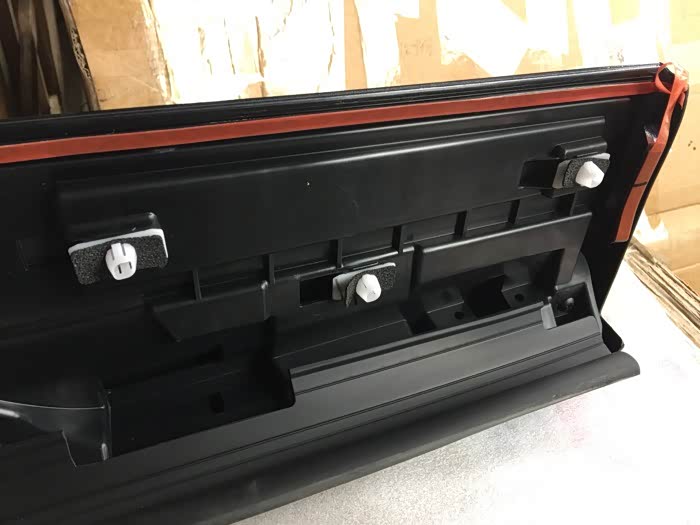

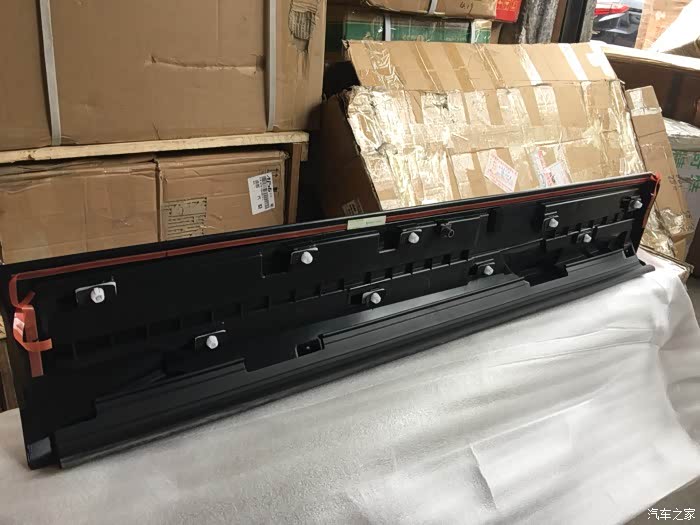

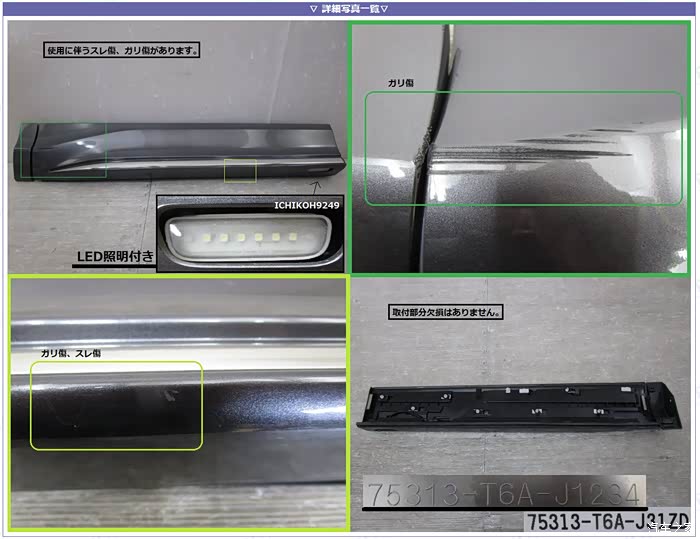

看看日版侧裙内部的样子,和国内智酷版侧裙相比差异就在有无LED灯、线束和灯孔。
照地灯工作逻辑

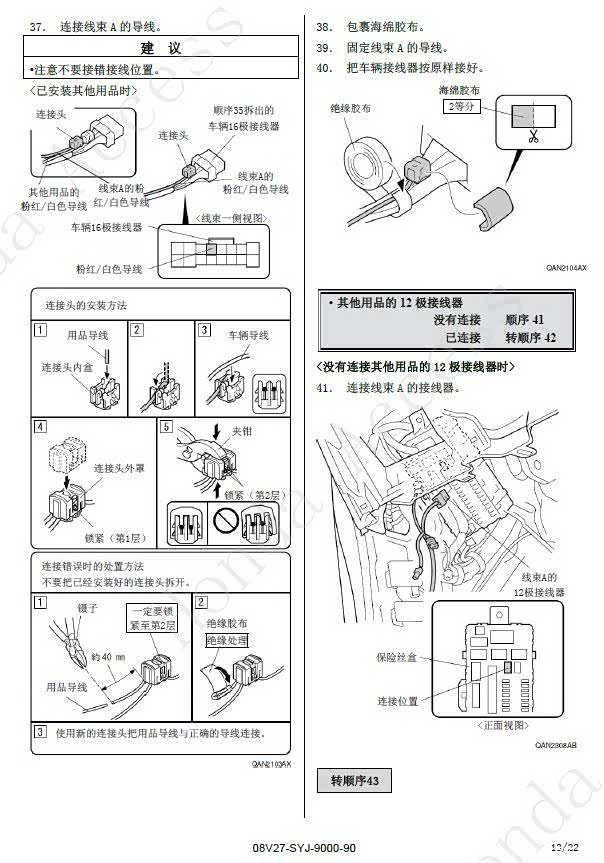

先来看一看老艾力绅车身照地灯的工作逻辑,本田系照地灯都是一样的,看完说明书上的内容能归纳出以下几点:
1、照地灯和AUTO大灯没有关系,工况不分日间、夜间模式,不然夜间行车的时候照地灯会常亮,这个显然不可能。
2、照地灯跟随车内照明灯具有延迟熄灭功能,比如在熄火后下车关闭车门又不锁车,室内照明灯会延迟一段时间熄灭,奥德赛原车默认的是30秒,锁车就立即熄灭。
3、照地灯在解锁/开门、关门/锁车时有工况变化,简单理解为当车辆解锁、开门时亮灯,所有车门关闭时、锁车后立即灭灯。
4、发动机未启动时,照地灯在一段时间内会熄灭保护电瓶。
通过以上的工况变化分析,我们可以发现这种工作逻辑和原厂迎宾踏板基本一致,前排踏板由于前门遮挡工作情况不得而知,但一直暴露在外的后门踏板LED灯就是这个工作逻辑。这下就很简单了,只需要把照地灯主线束分正负极接入后门迎宾踏板对应的两根线即可,让照地灯和LED踏板联动!
照地灯的选择

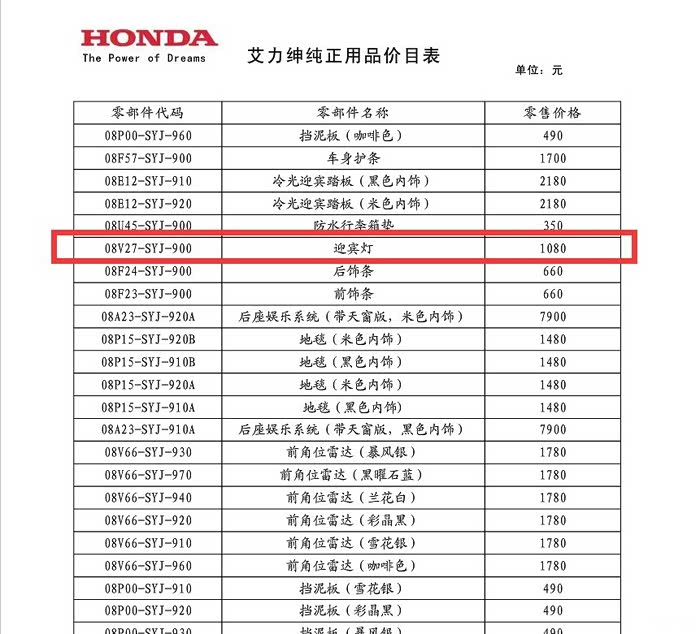

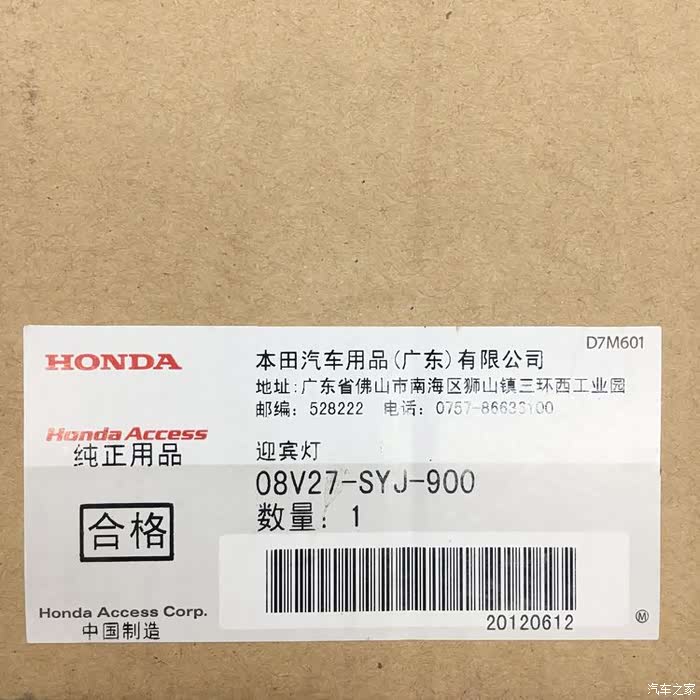

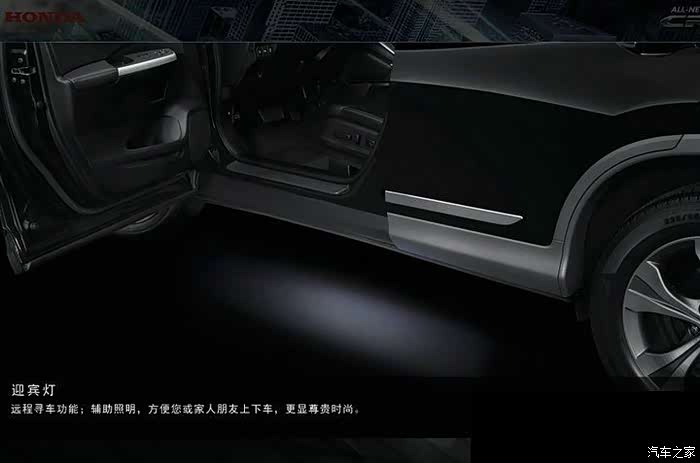

本田上一代几个车型的车身照地灯(迎宾灯)都是一个型号,差异在于对应车型的车身电路接口不同,所以各车型专用照地灯编号也不一样,比如老艾这款编号就是:08V27-SYJ-900;九代雅阁:08V27-T2A-900;12-16款CRV:08V27-T0A-900;现款杰德:08V27-T4N-900。

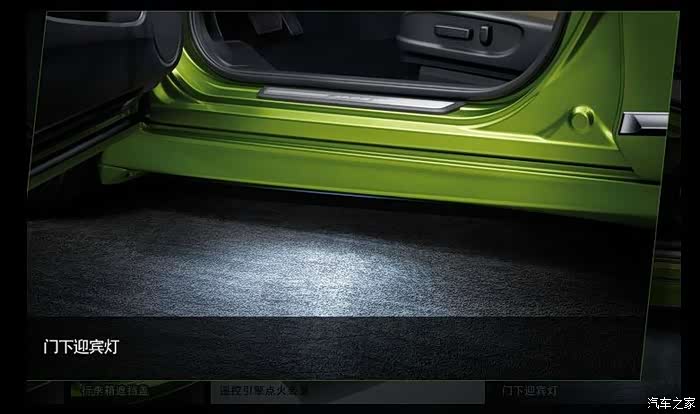

继续放送一些海外本田的照地灯,然后开始进入正题。
注意:在比较完几款车型的照地灯之后,可以发现本田照地灯都是多极插头+并线的接线方式,最少两根线,说白了就是一正一负,区别在于多极插头的不同。目前国内版本除了杰德照地灯价高之外,其它车型照地灯均在200-300元左右,价格不贵也方便大家移植改造。

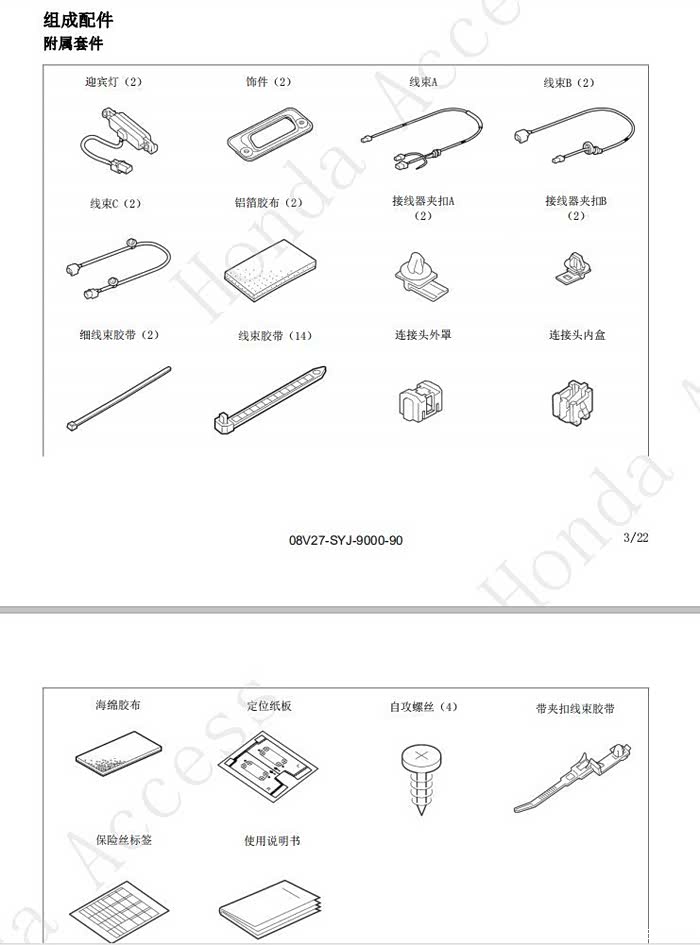

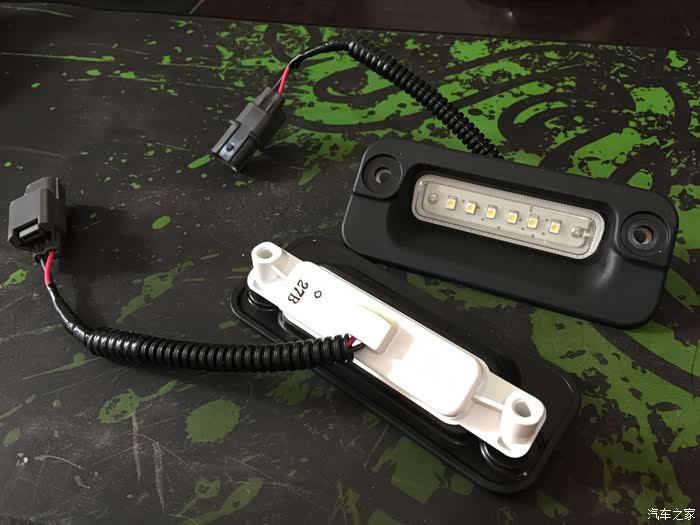

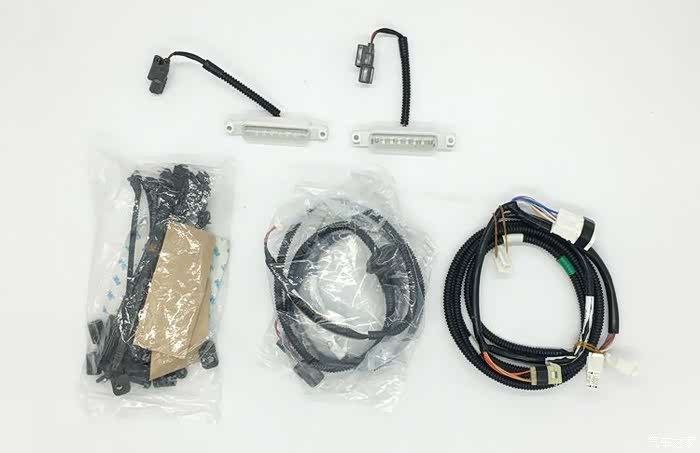

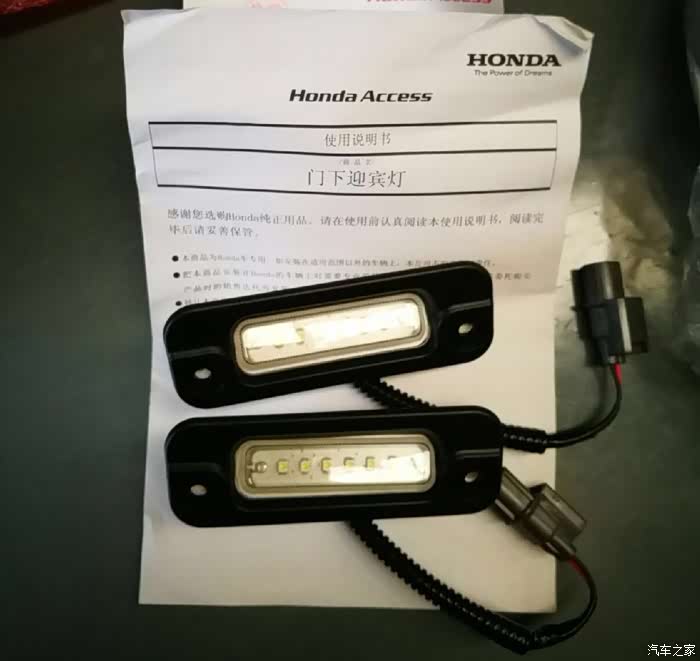

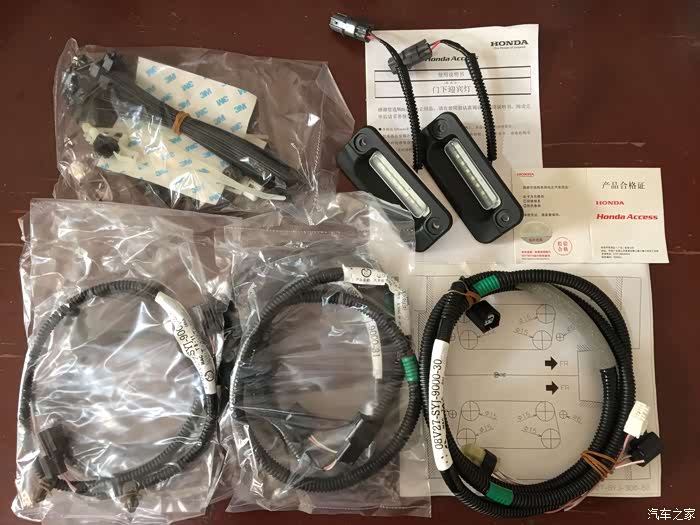

12-14款艾力绅门下迎宾灯

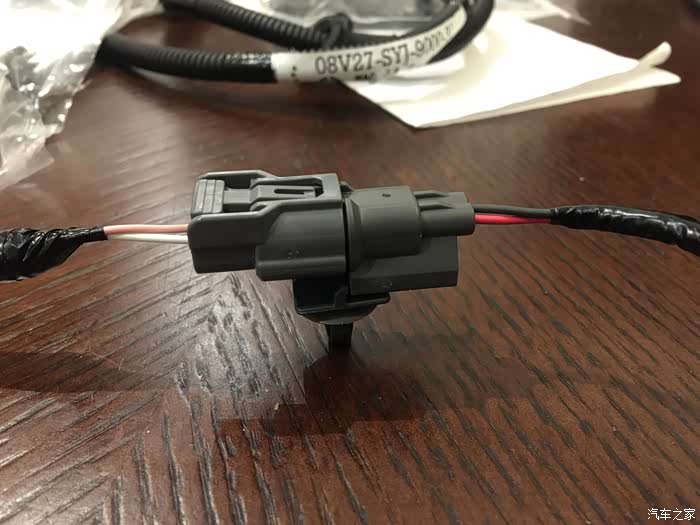

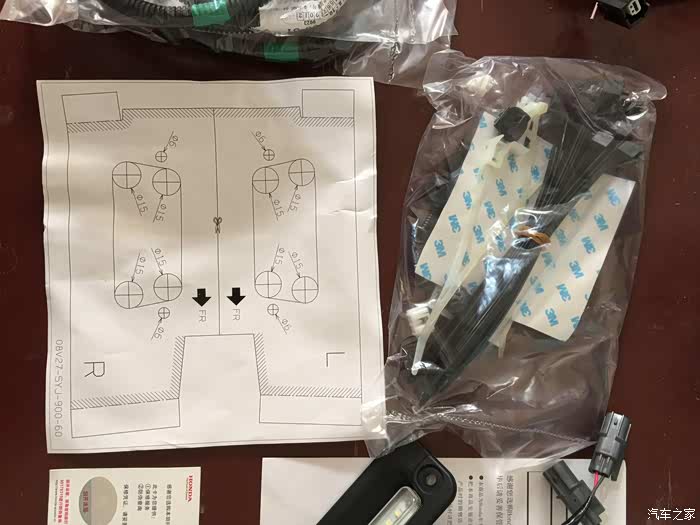

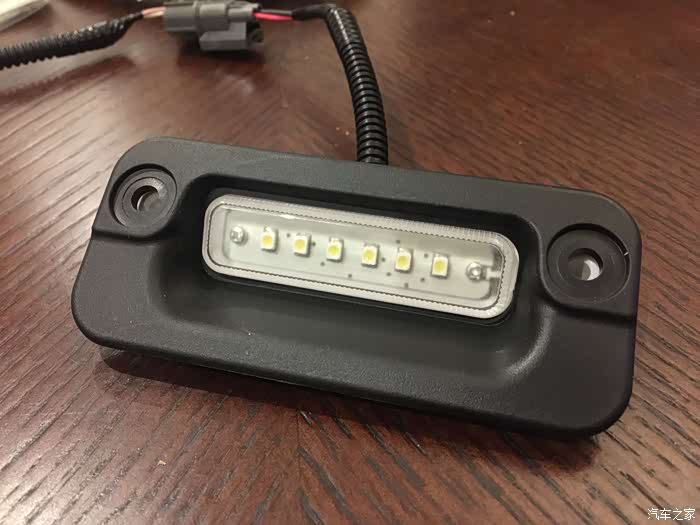

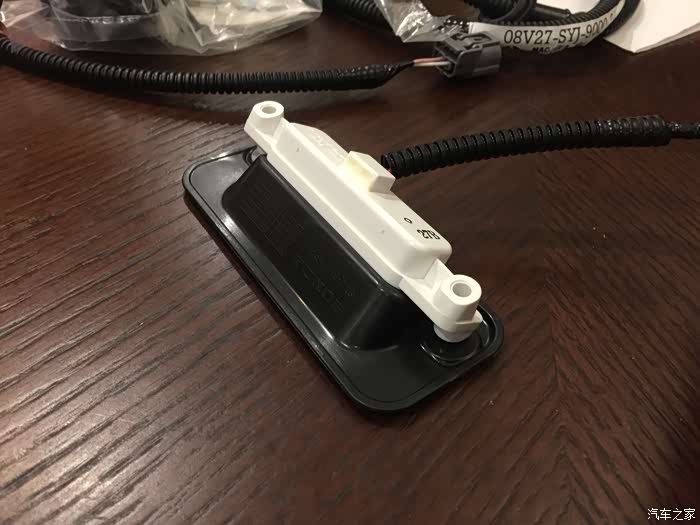

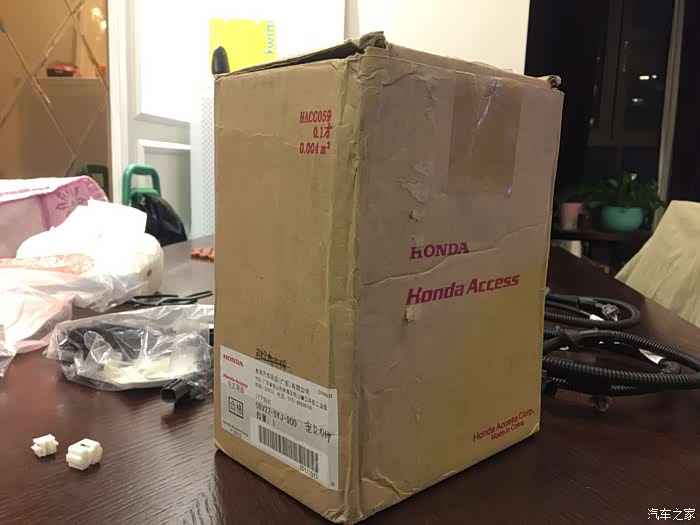

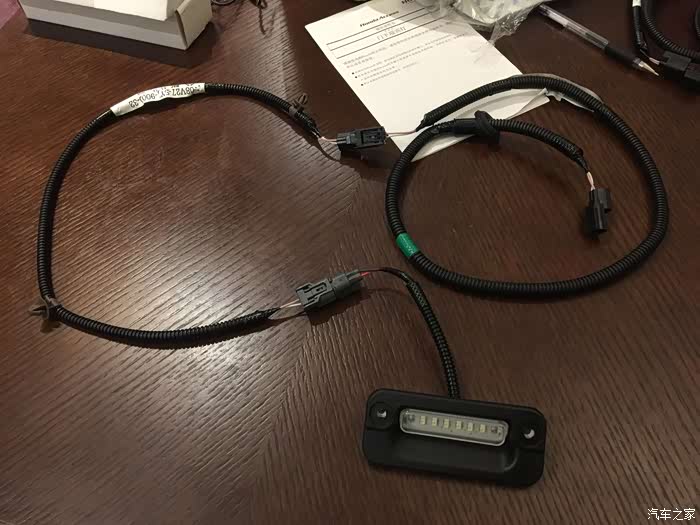

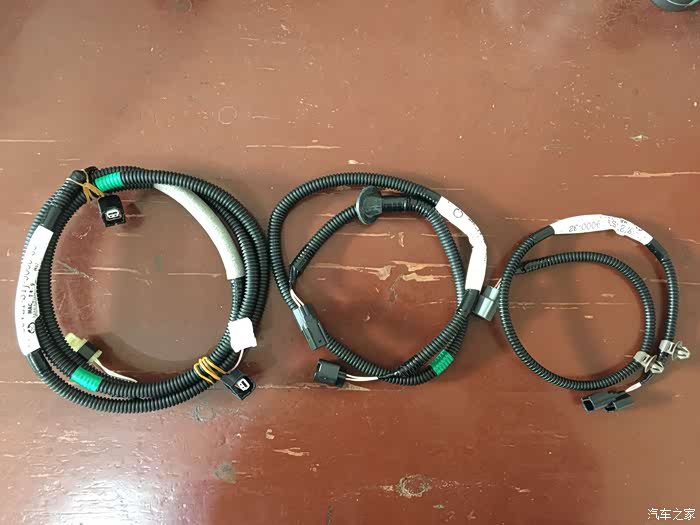

去年在淘宝闲逛时偶然发现的老艾照地灯,当看到LED接口时突然想到了什么,毫不犹豫的下手了,于是就有大家看到的这篇***。虽然是库存积压已久的老配件,但凭借南海本田的优秀做工,整套配件仍然给人足够的信心,再加上便宜的价格,很适合改装用途。
灯的安装部分

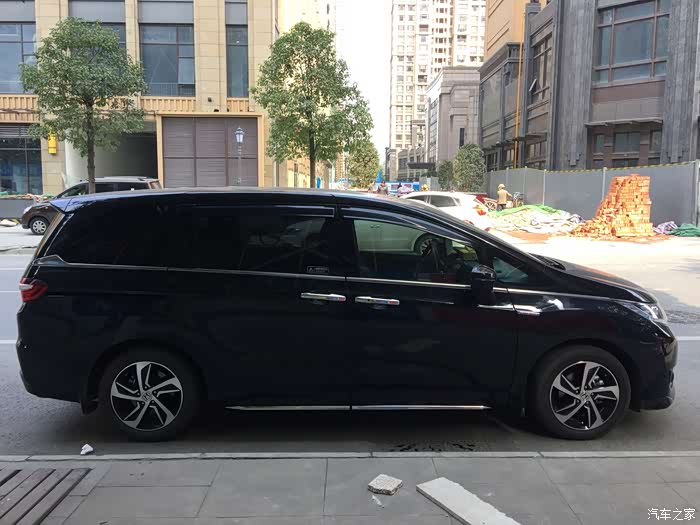

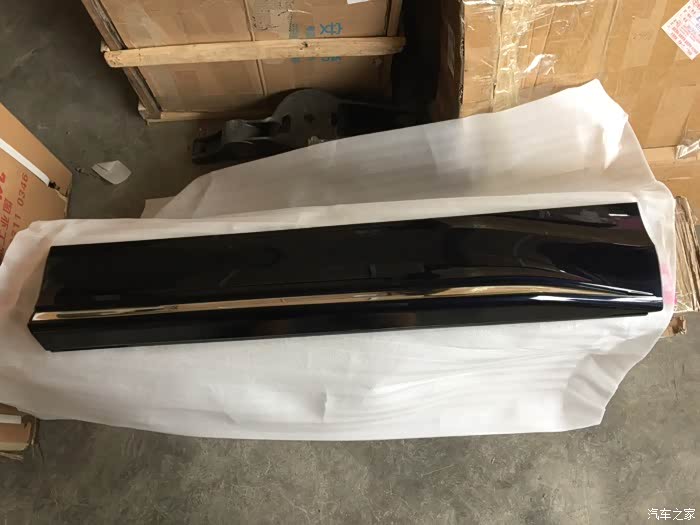

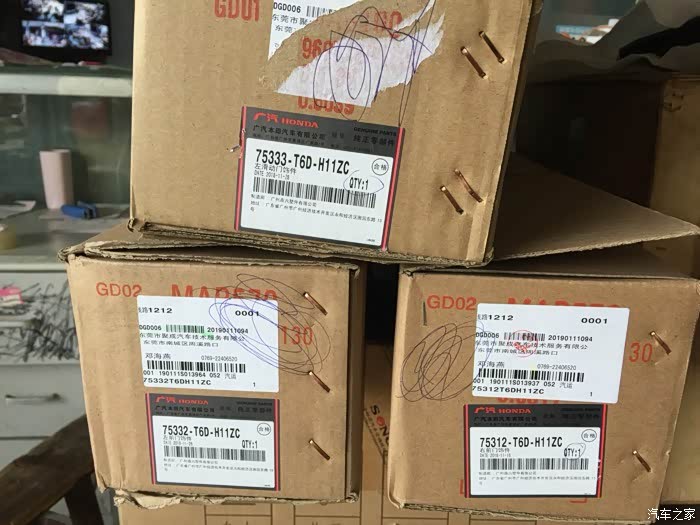

从安捷急件取回来的广本智酷星空蓝侧裙一套,广州到成都陆运跑了四天,春节前夕就是慢。

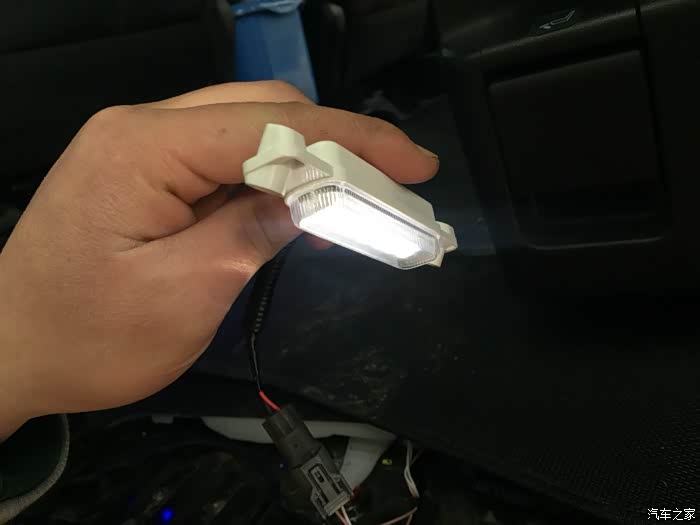

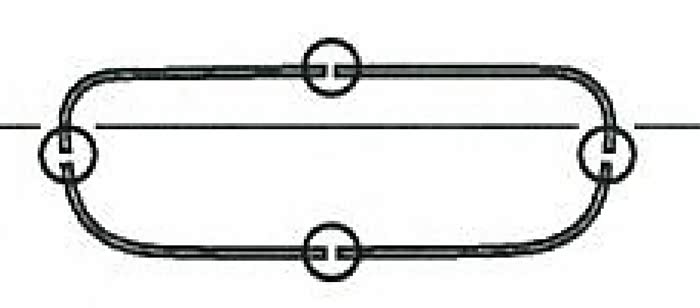

1、智酷侧裙安装国内灯组
特别提示:由于这款国内照地灯是45度倾斜安装的,所以侧裙原来的照地灯安装位置必须被切除掉,装了智酷版想要日版灯的朋友自己考虑,已经购买日版带灯侧裙的朋友只需要接线就好,请移步下面的“线路连接部分”。

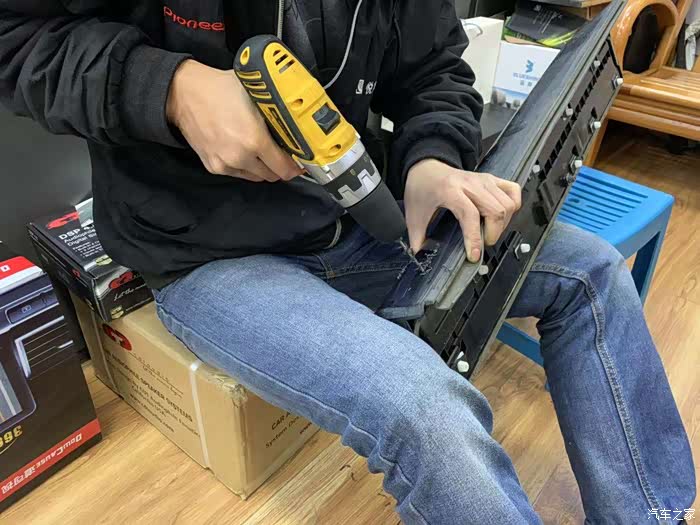

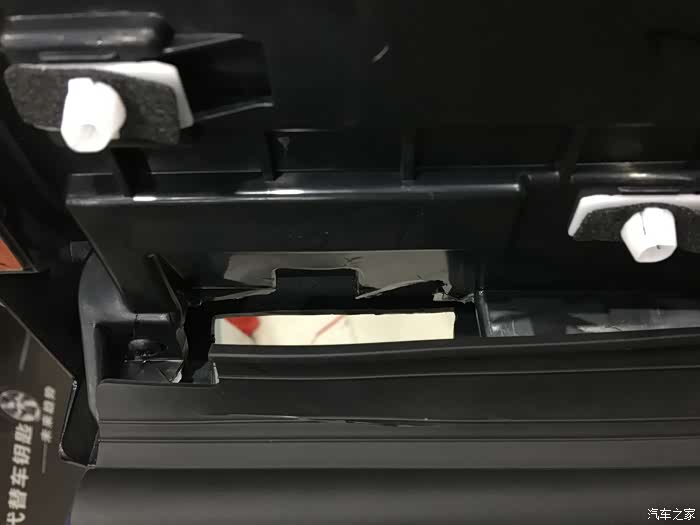

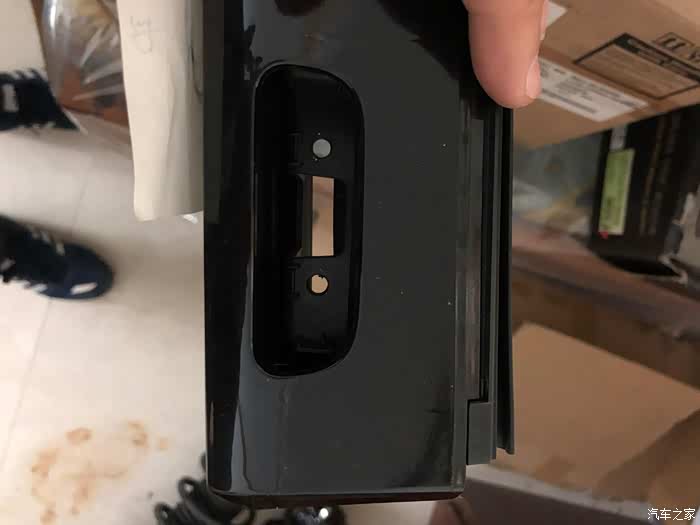

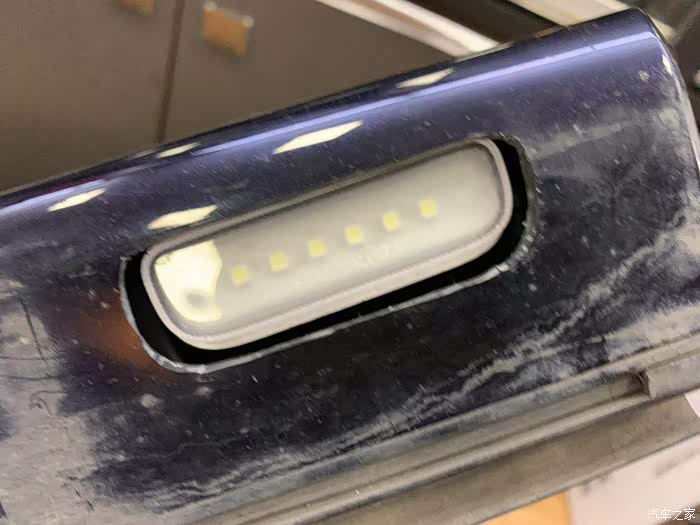

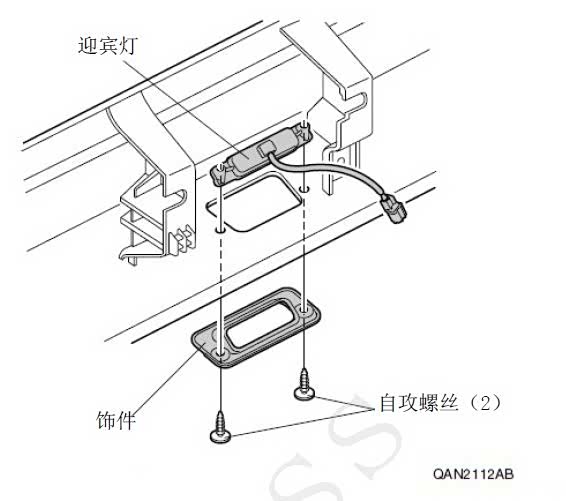

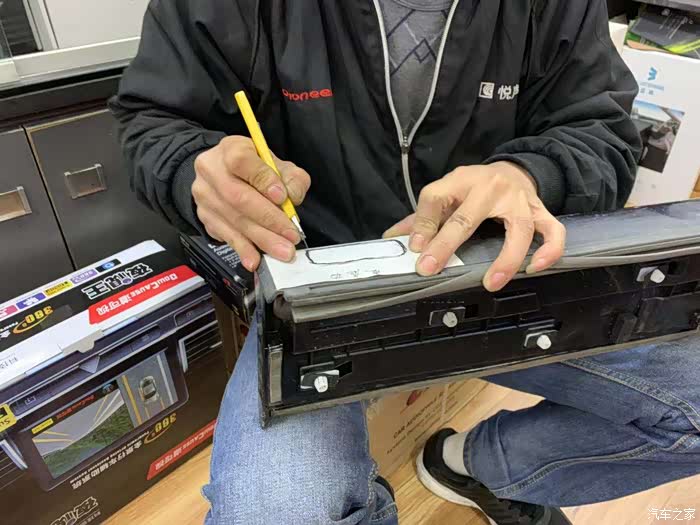

开孔前一定要多次检查开孔方向,灯照射方向是朝车外侧的,梯形灯孔的底边在外侧(镀铬饰条方向),请看下图,两边侧裙都是这个开孔方向。
2、智酷侧裙安装日版灯组

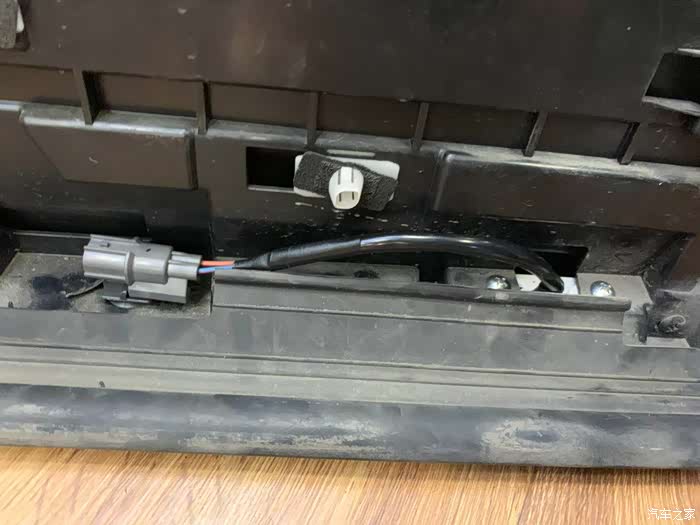

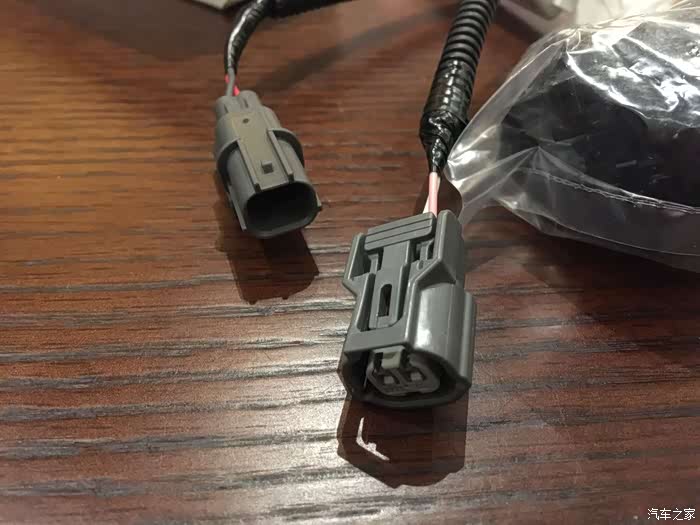

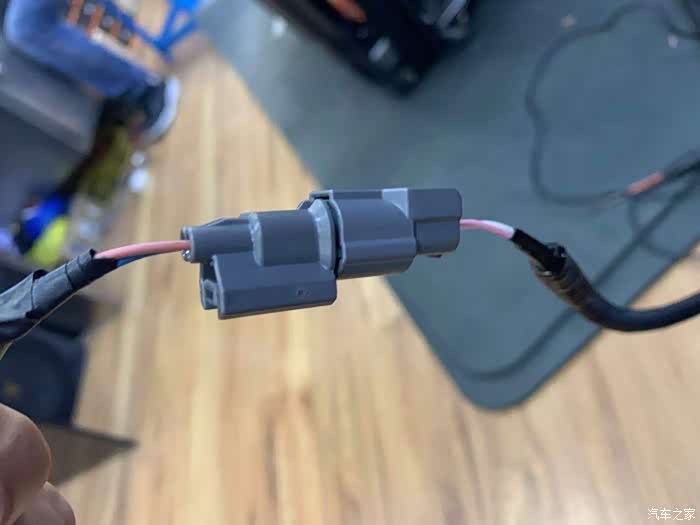

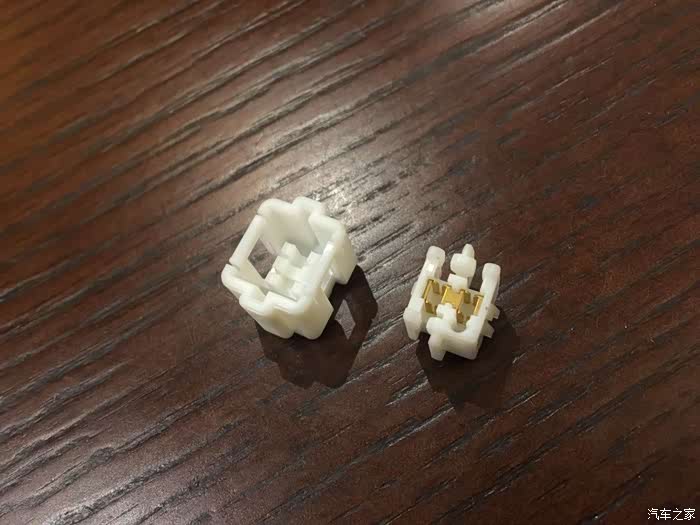

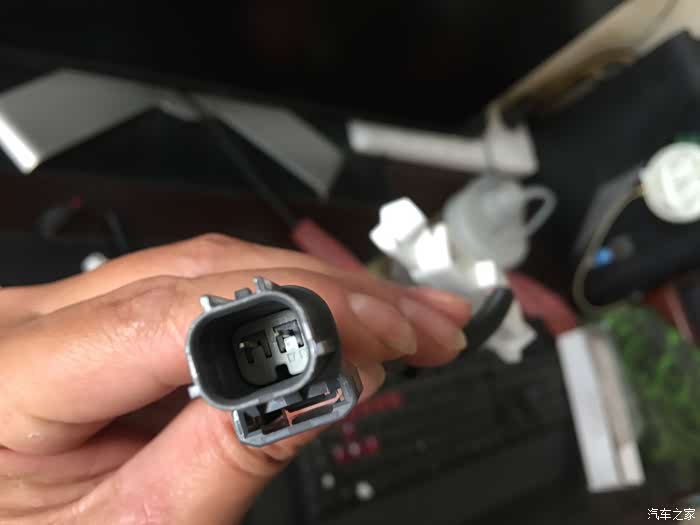

日版灯安装照片由车友“TamChoChun”提供。前文提到了日版灯组接头的差异,所以安装前需要更换国内灯组的插头,将两根线挑出来接上即可。

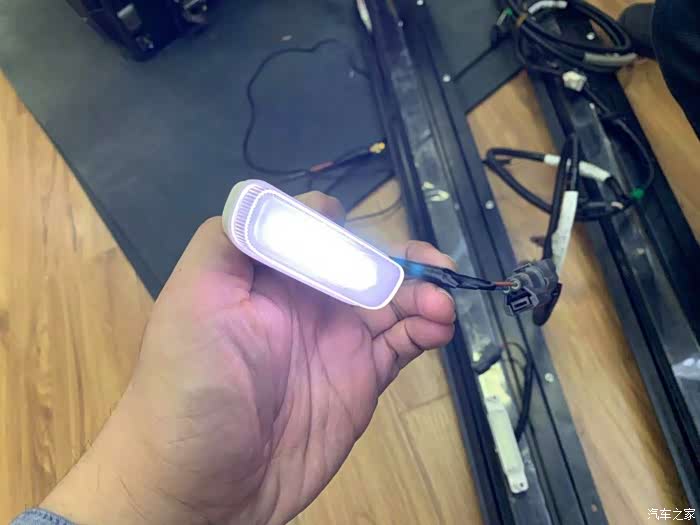

LED灯组模块安装就介绍到这里,只要耐心慢慢弄效果就很不错,下面来看线束走线和接线部分。
线路连接部分
写到这里时我已经编辑了无数次帖子了,或许大家感觉有些内容突然就插进来,没办法,相关的内容太多太繁杂,翻来覆去的修改很正常,我只想把一些细节讲清楚,大家也能多一些选择。先打个预防针,下面的内容还可能会修改。

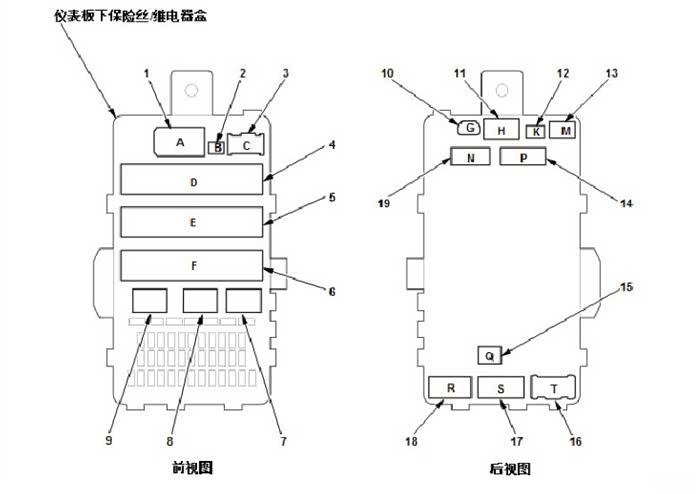

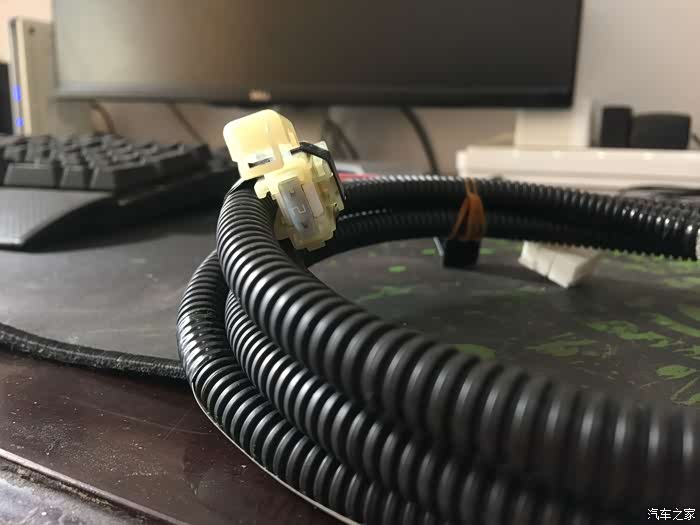

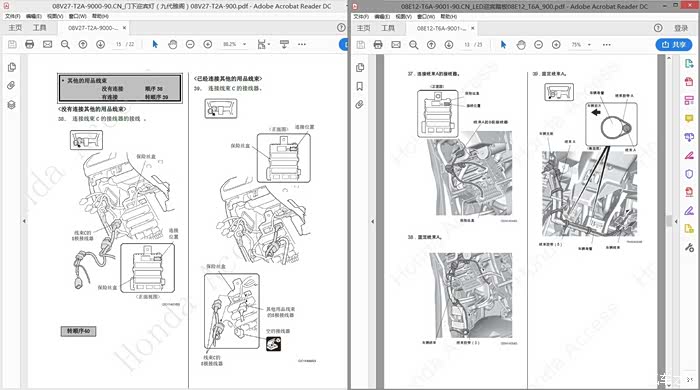

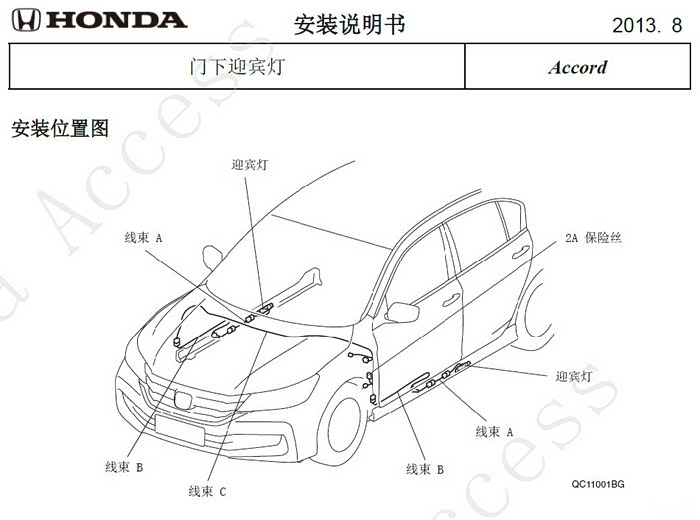

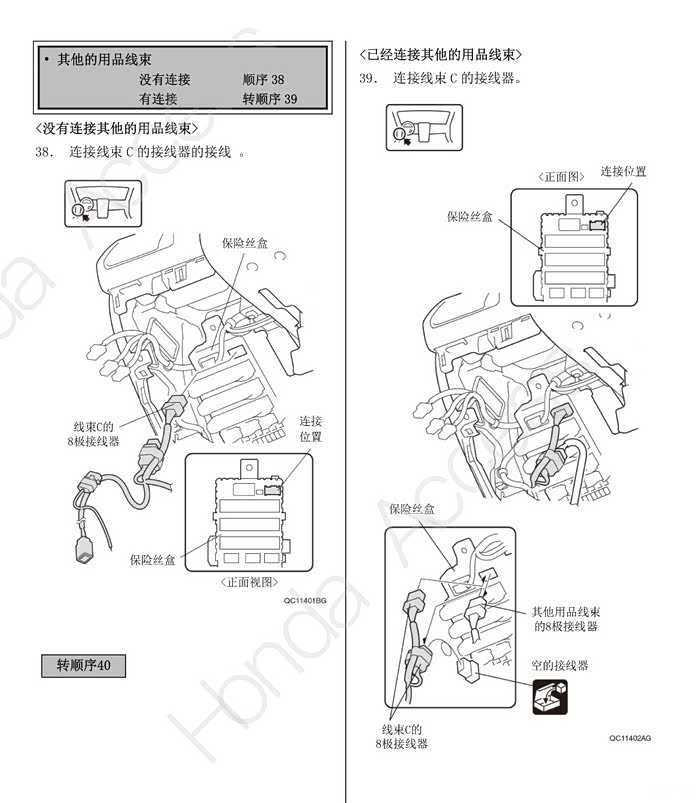

继续找来广本九代雅阁的照地灯PDF研究。

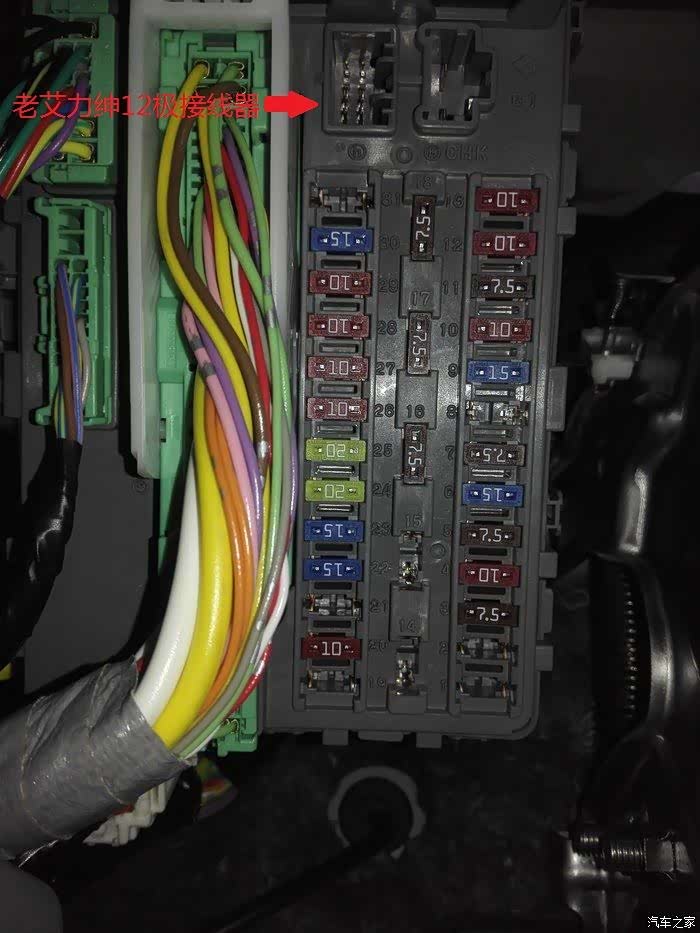

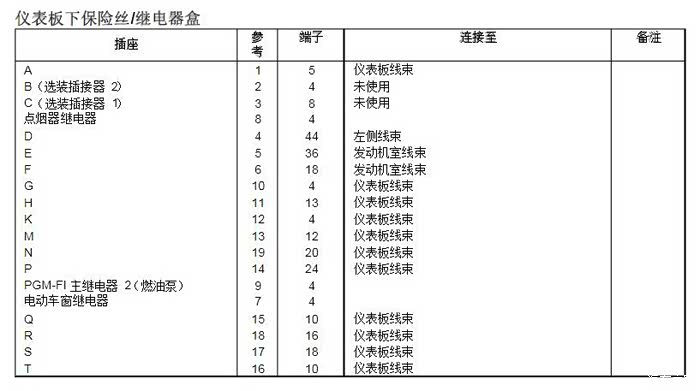

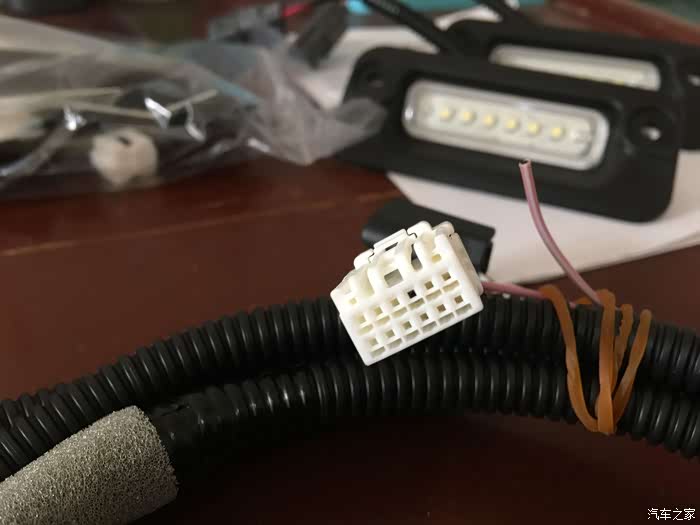

通过对比雅阁照地灯、奥德赛LED迎宾踏板接线图,又发现九代雅阁和奥德赛的8极接线器位置一模一样。这个8极接口在两车上都是“选装插接器”,用来扩展原装配件使用的,比如LED迎宾踏板、日版氛围灯,而且原装配件都自带8极接口的转接器,意思就是可以串接多个原装配件!九代雅阁和奥德赛RC系列的8PIN插接器定义完全相同!
两车的8极“选装插接器”是完全一样的,这下好玩咯
,看来雅阁的照地灯主线束很有希望直接对插在奥德赛RC3上!
还是转回来说说正题,前文讲到了照地灯和LED迎宾踏板的联动模式,下面就要分为两种接线方式来介绍接线方法,毕竟不是每个车主都装了原厂LED迎宾踏板。没有装踏板的车友也不必太担心,有更多经过证实的内容我会及时补充进来,因为线路上的问题不容一点马虎,虽说正负两根线说起来很简单,但是毕竟不是原车件,走得更稳妥一点为妙。

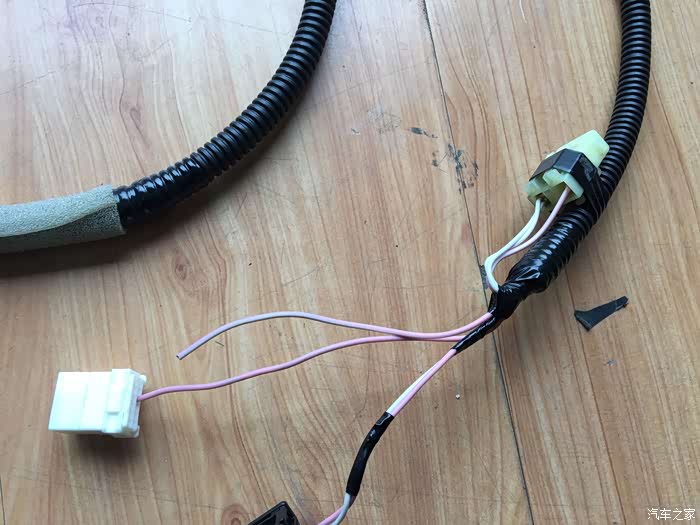

1、照地灯和LED迎宾踏板串接时,粉白色线接入左后门迎宾踏板的正极,粉色线剪掉插头并入迎宾踏板的负极。

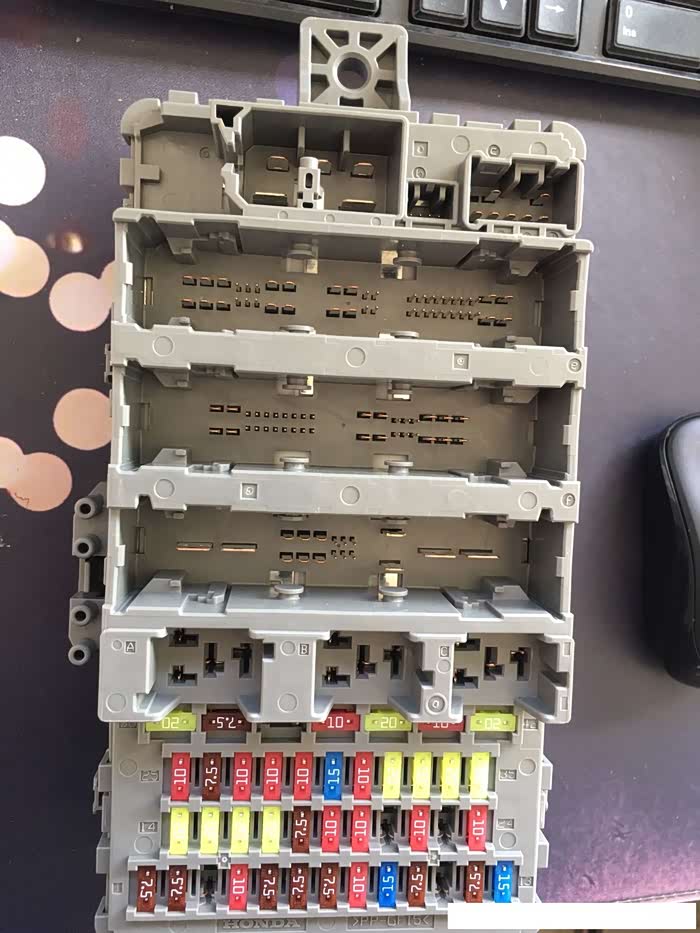

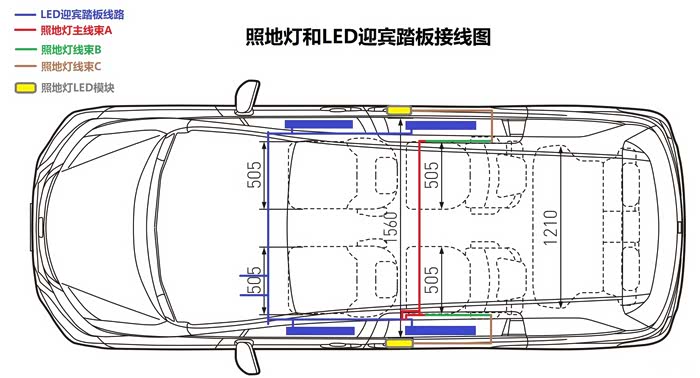

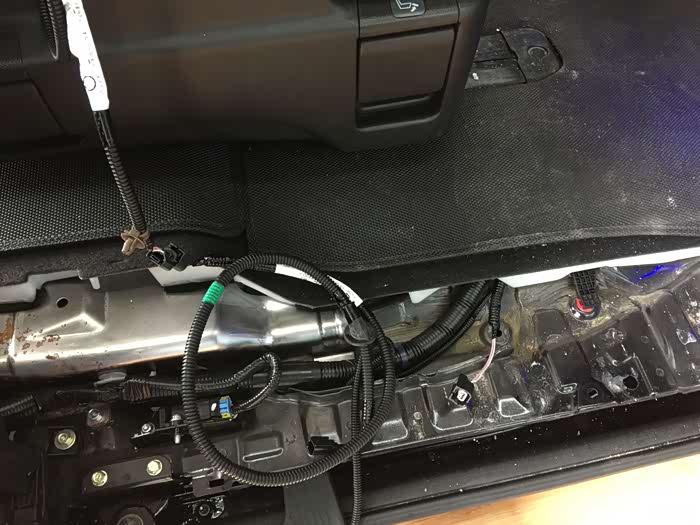

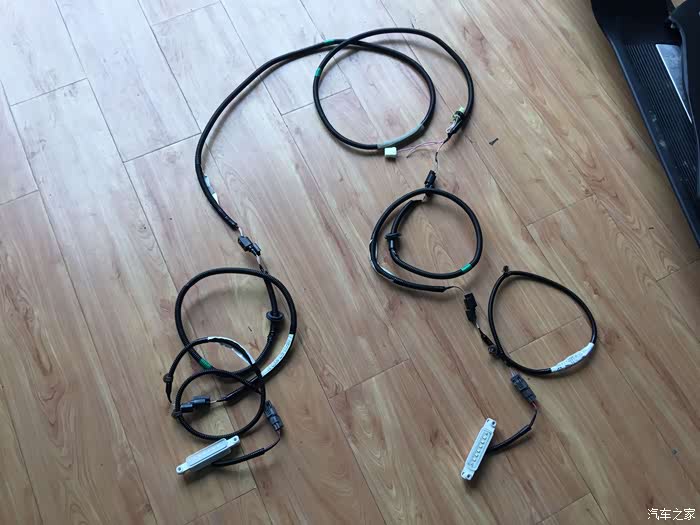

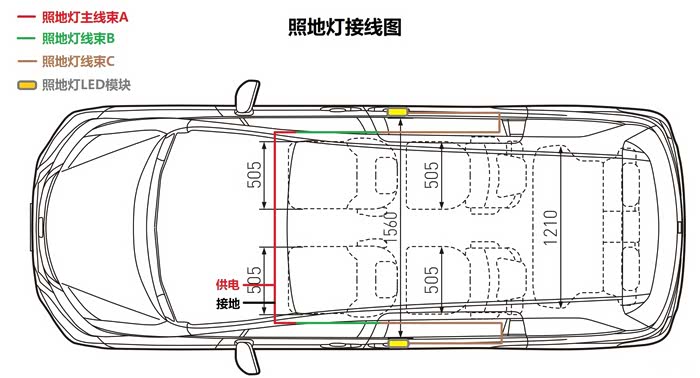

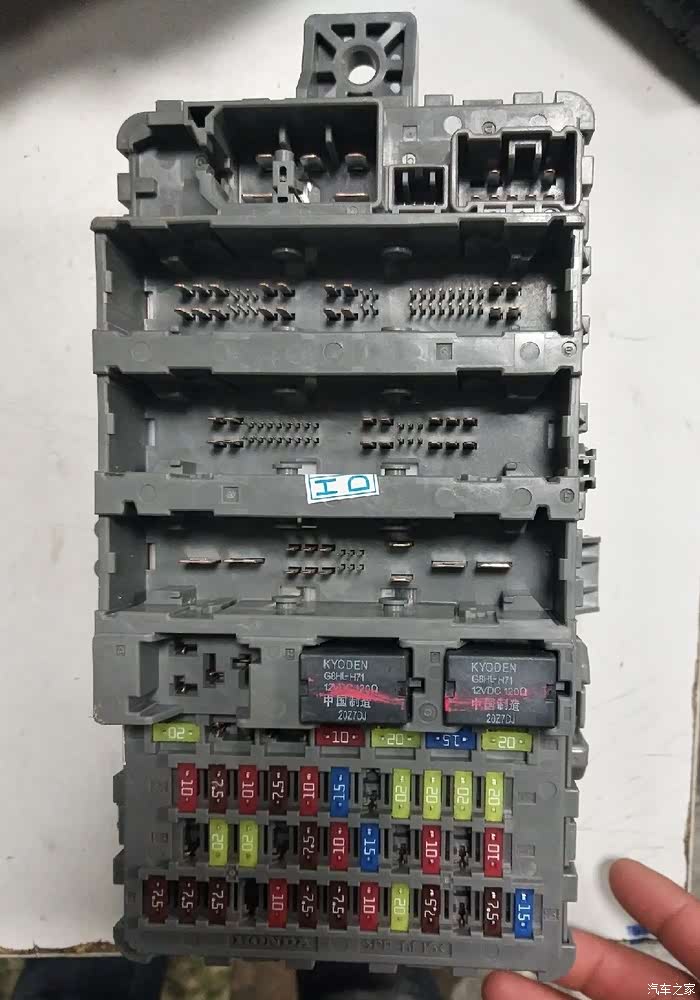

2、没有安装原厂迎宾踏板需要照地灯独立接线时,下图中的照地灯线束C就需要自行加工延长。粉白色线并入车辆28极接线器第二根黄线做供电的正极,或者8PIN接口8号针脚的INTR_LT+(相当于常电);粉色线剪掉插头后在8PIN接口4号针脚的INTR_LT-(负控),这就是奥德赛原厂/副厂LED迎宾踏板的取电位置!

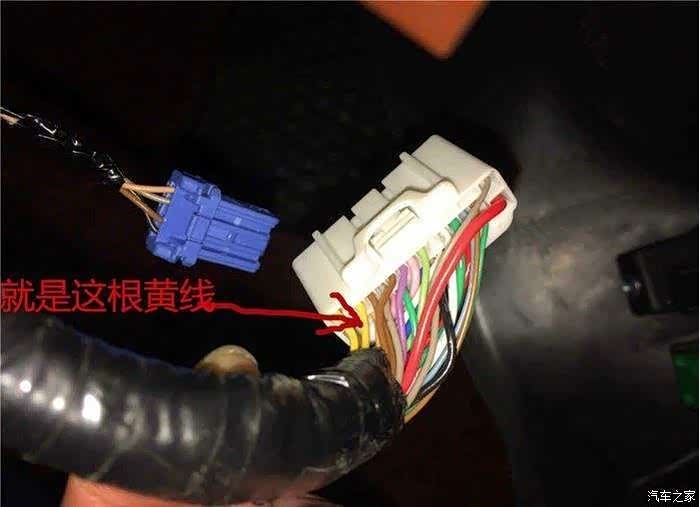

车辆28极接线器第二根黄线,看过我的LED迎宾踏板和日版氛围灯帖子的朋友应该对它再熟悉不过了,这根线就是门开关的线,解锁/开门有电,关门/锁车无电。

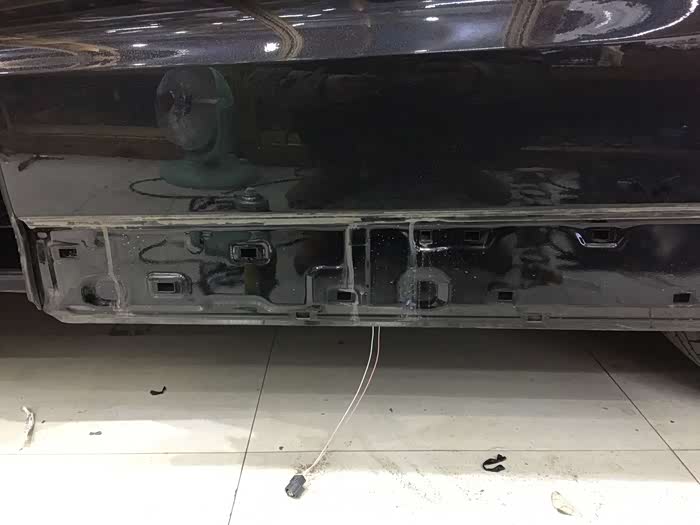

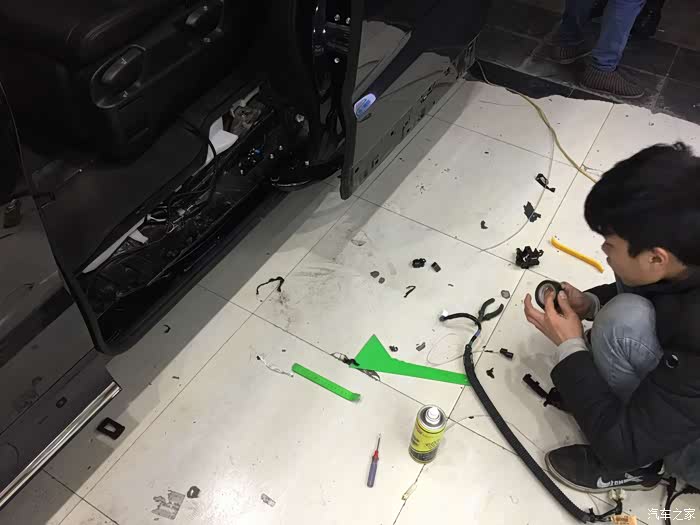

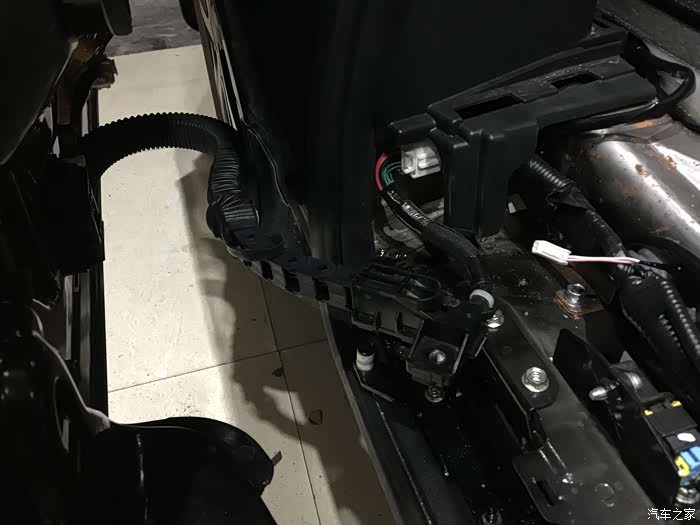

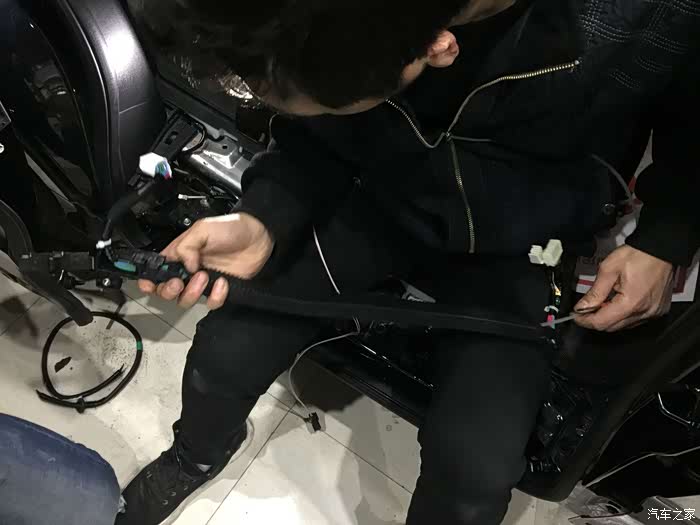

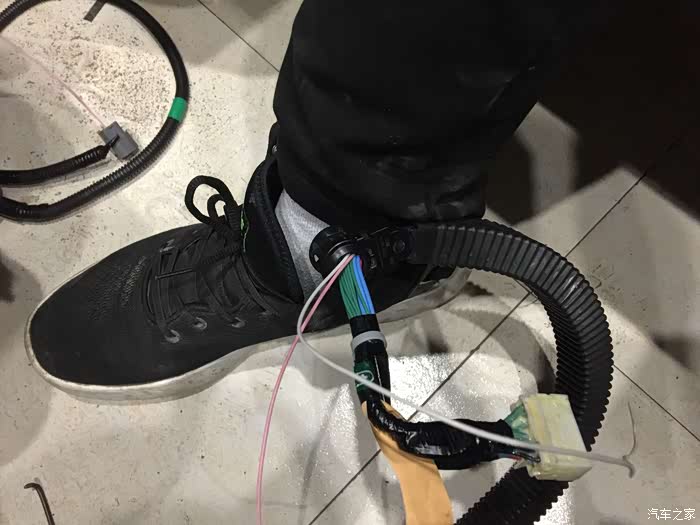

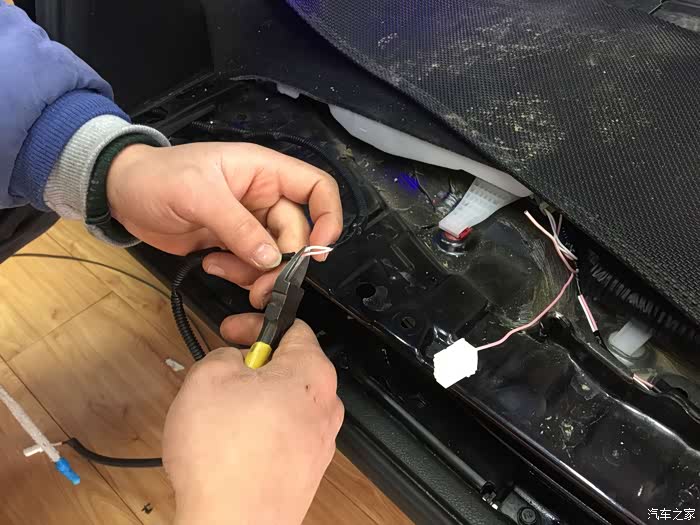

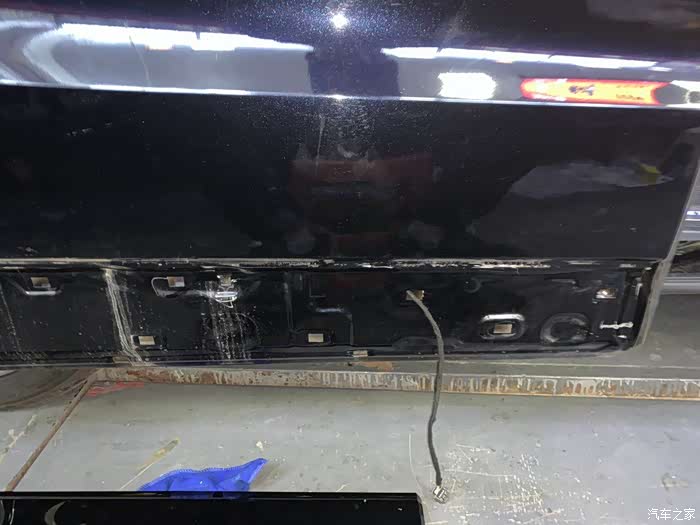

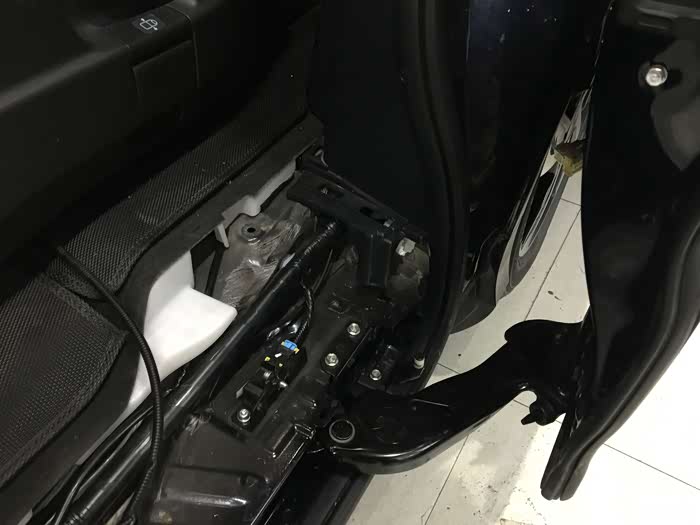

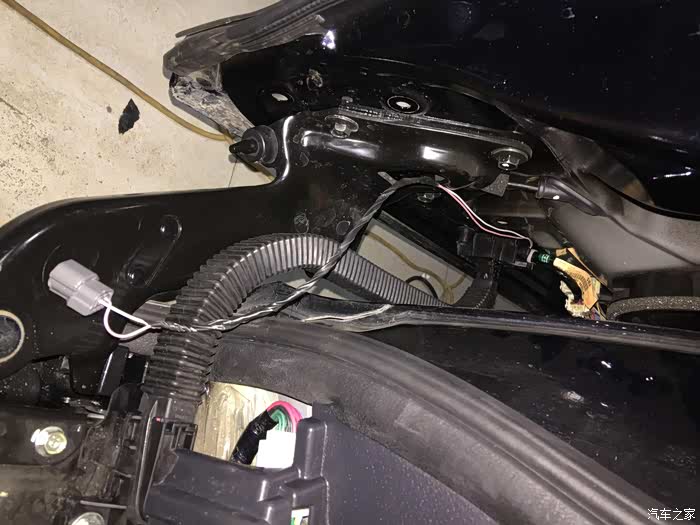

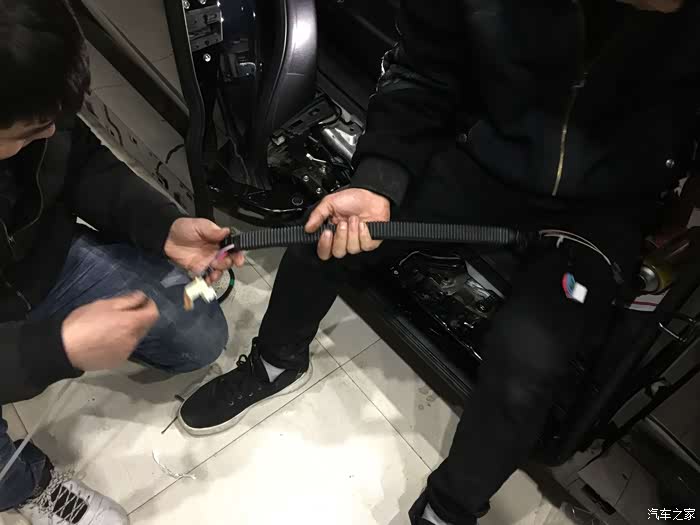

1.19,今晚终于有空开工了,7点拖着智酷侧裙直奔改装店。四个侧裙板、后门踏板、滑门门板、滑门活动线缆管等等,一阵狂拆。
哇哈哈,终于完工了。移植照地灯的原理看起来很简单,但是实际操作起来还是比较费力费时的,很幸运的是我的想法最终成为现实,真的很开心,最后也希望本章节能给大家一些帮助和启示!

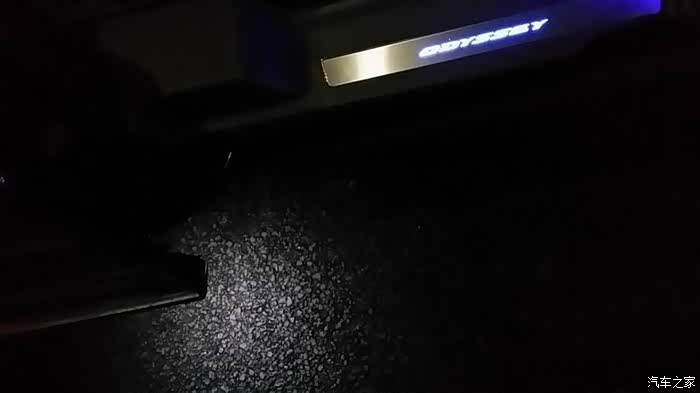

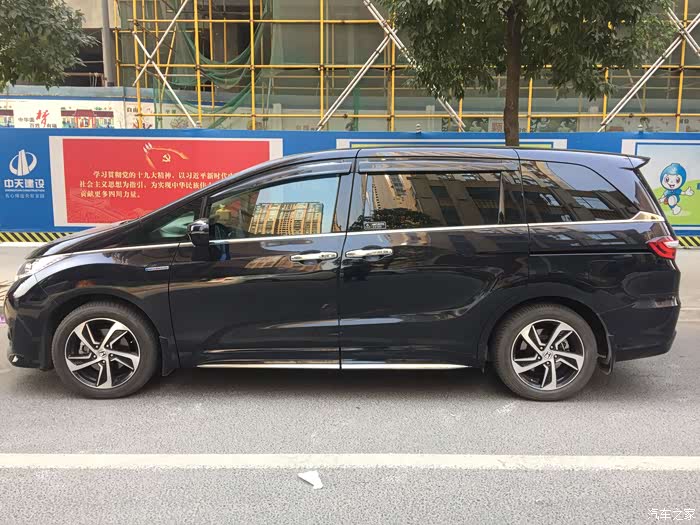

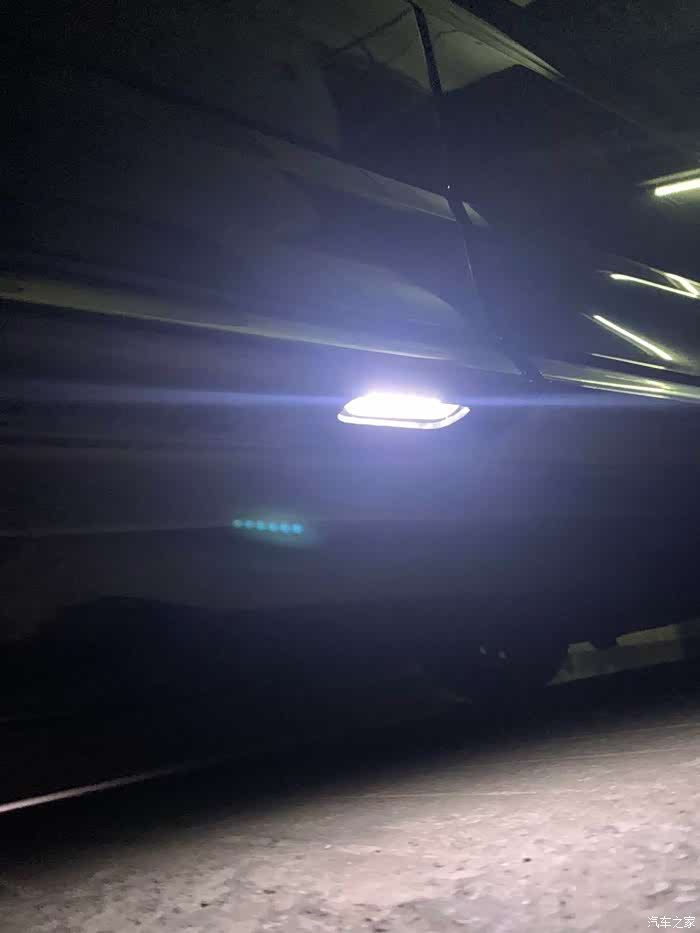

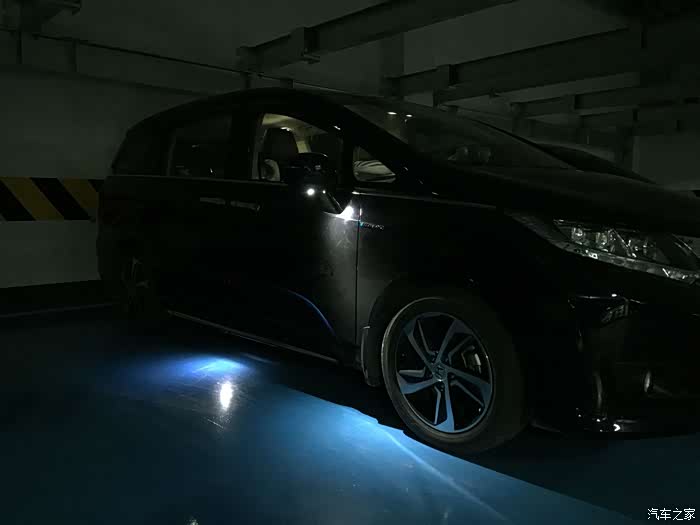

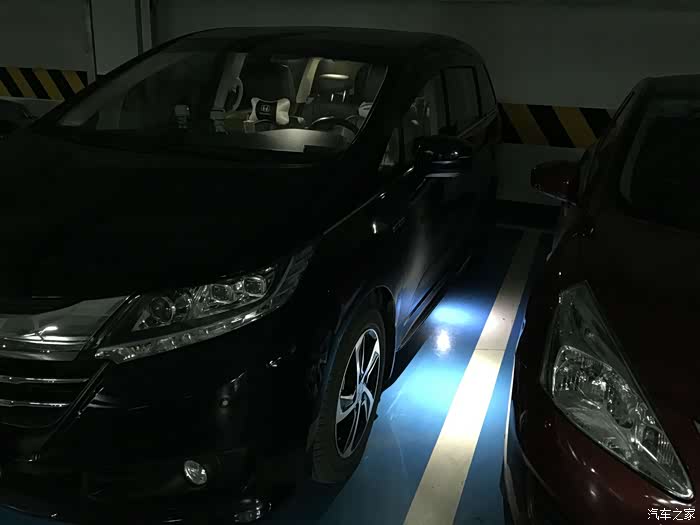

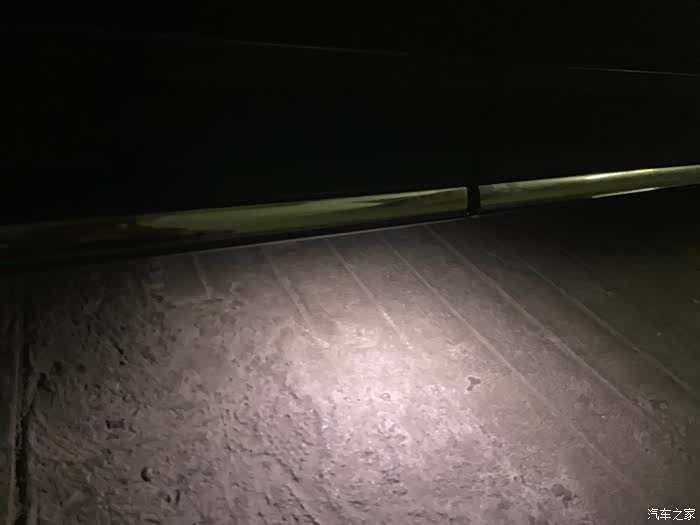

完成效果
【1.27更新】:增加车友“TamChoChun”的广本智酷版安装日版照地灯效果
视频展示:
1、智酷侧裙+国内照地灯+后视镜照地灯,解锁/开门、关门/锁车效果:
http://v.youku.com/v_show/id_XNDAyMTkzNzE0MA==.html?spm=a2hzp.8253869.0.0
http://v.youku.com/v_show/id_XNDAyMTk0NzUxMg==.html?spm=a2hzp.8253869.0.0
2、广本奥德赛智酷版+日版照地灯,解锁/开门、关门/锁车效果,再次感谢车友“TamChoChun”的大力支持和建议。
解锁/开门:
http://v.youku.com/v_show/id_XNDAzMzQ0ODE3Mg==.html?spm=a2h3j.8428770.3416059.1
关门/锁车:
http://v.youku.com/v_show/id_XNDAzMzQ1MzUwNA==.html?spm=a2h3j.8428770.3416059.1
