特此申明

本系列为本人原创***，主要以PDF安装说明和实拍图片的方式来介绍本人已使用的奥德赛HONDA ACCESS原厂配件的安装过程和使用体会。文中部分图片、文字和数据引用本田官网、网店、汽车网站、论坛和PDF文件，店铺Logo、网址已做相应处理，如有不妥之处请与我联系修改。产品包装内含纸质产品说明书，PDF安装说明系内部资料仅供安装图解示意，恕不单独提供，购买时如有需要请自行向商家索取。

前言

手机发帖先行简单介绍一下，因为发帖限制所以可能会跟帖续写，后期在电脑上会逐步修改完善整合，喜欢的朋友请留意。前段时间在外出差N久，订了一些原厂件这两天才有时间装车，前门投影灯和尾门照地灯都已经装好了，中门照地灯暂时没装，后文我会详细说明。手机码字长话短说，直接上图介绍。

1.炫蓝投影灯（前门）

来自海南本田的前门投影灯（产品编号：08V27-T6A-H00），今年新推出的产品，用料相当厚实，模具尺寸精准，原车接口对插替换，正下方是投影灯，侧面还有黄色警示灯。投影图案清晰锐利，图案是典型的原厂风格，类似雅阁的图案，只是英文变为“ODYSSEY”，说是炫蓝色实际为深蓝色，和原厂氛围灯颜色一致，当然亮度要高得多。装车后我尝试长时间点亮，灯罩摸起来只有温热的感觉，担心的发烫问题不存在。和淘宝一众20、30元副厂件相比，此货价格高达300元，我一度想买副厂货，但是网上评价尺寸偏小、高热、烧电路、寿命短比比皆是，想想还是剁手入了原厂件。

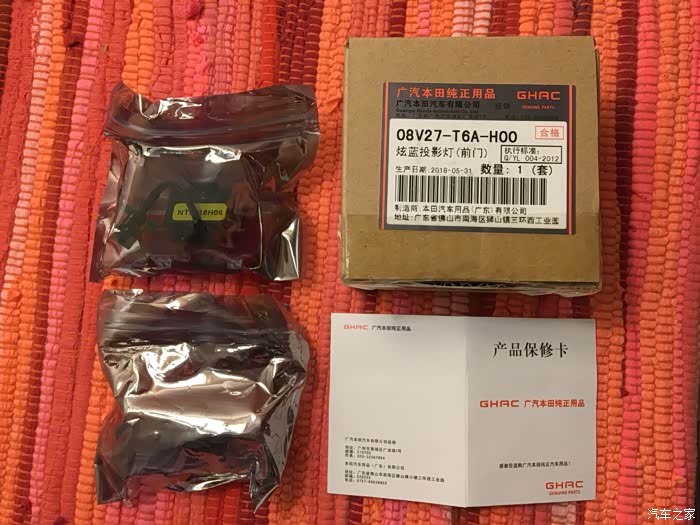

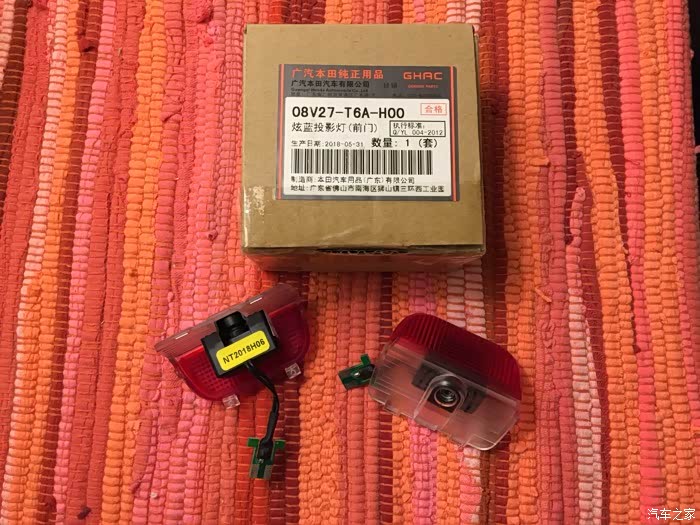

包装一览

原车接口设计

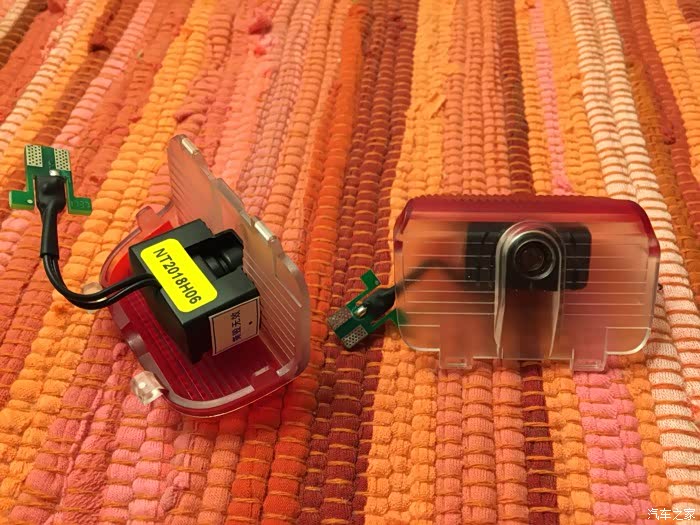

投影镜头和侧面红色灯罩&黄色警示灯

★安装过程：

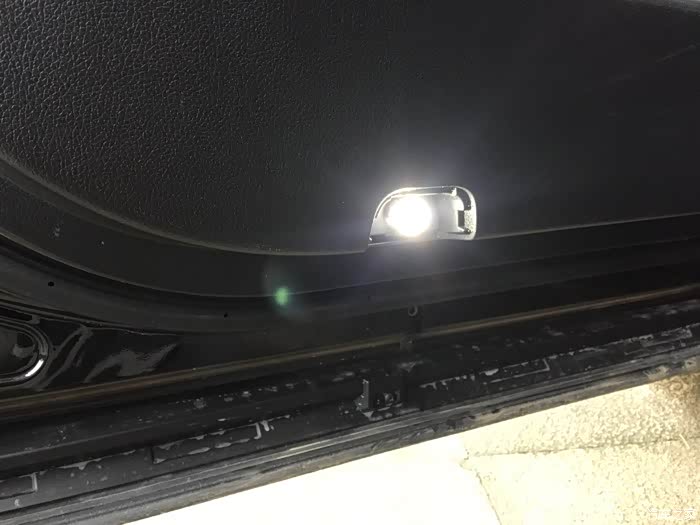

原车门照地灯

拆灯罩，从下部直接往外扣

取出灯罩

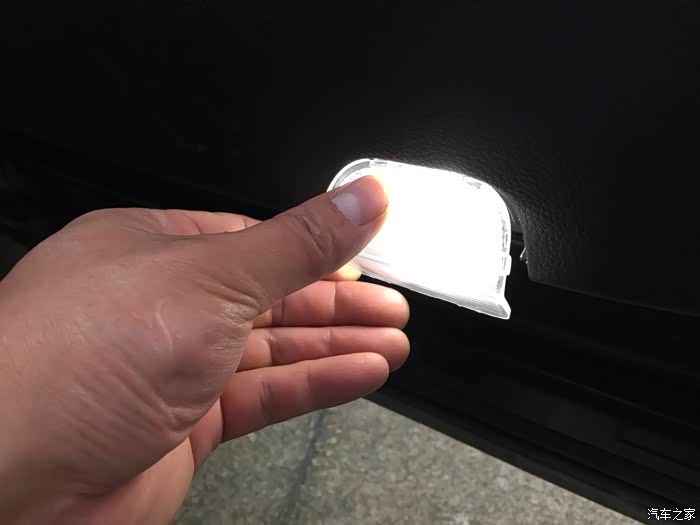

露出车灯，白色LED灯不烫手，直接拔出来

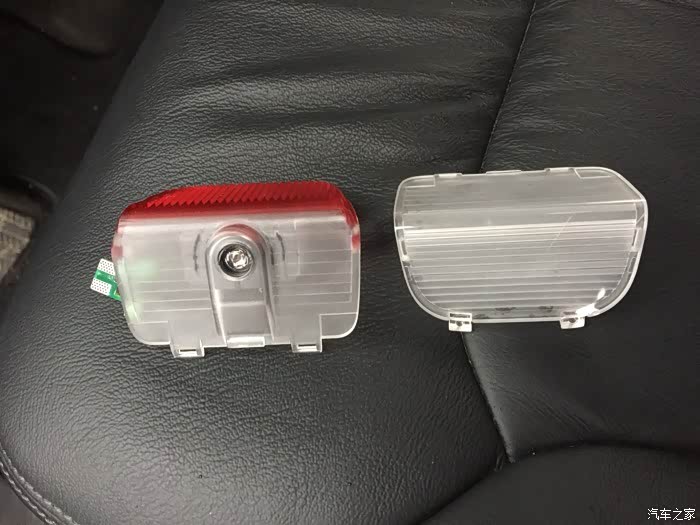

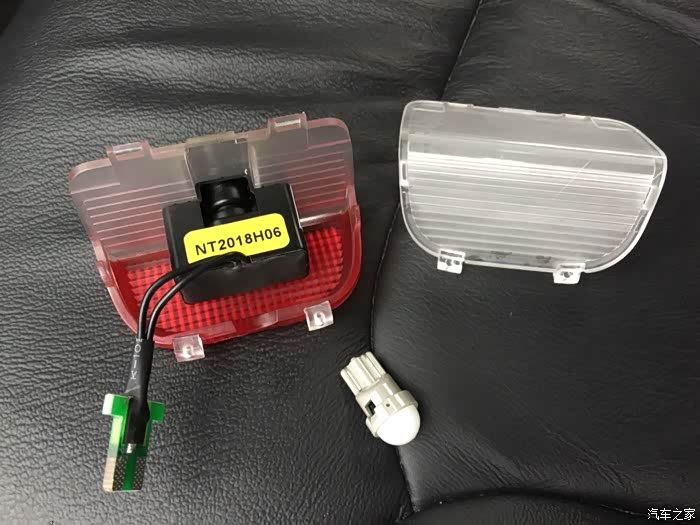

和原车灯罩的对比

据说前门灯升级过一次了，变成了这个白光LED

原车接口

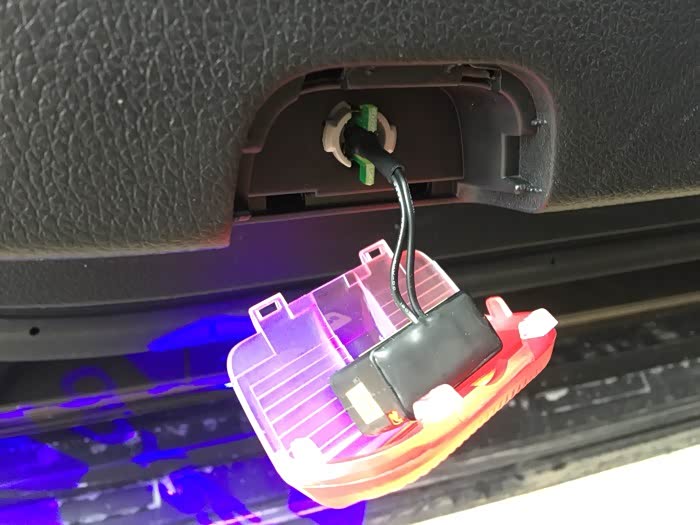

直接插入，没有正反之分，把线理顺即可

因为是新品的缘故，装投影灯感觉比较紧，建议先上下部卡扣，上部试着慢慢推入即可

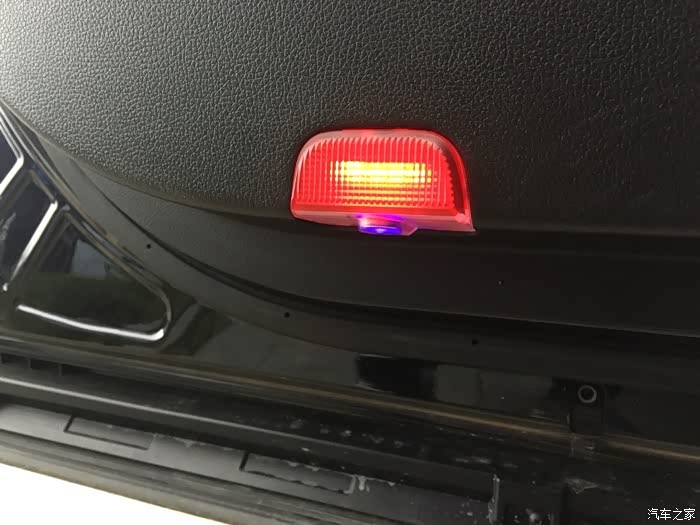

白天就这亮度，可想而知夜间效果，黄色警示灯非常显眼

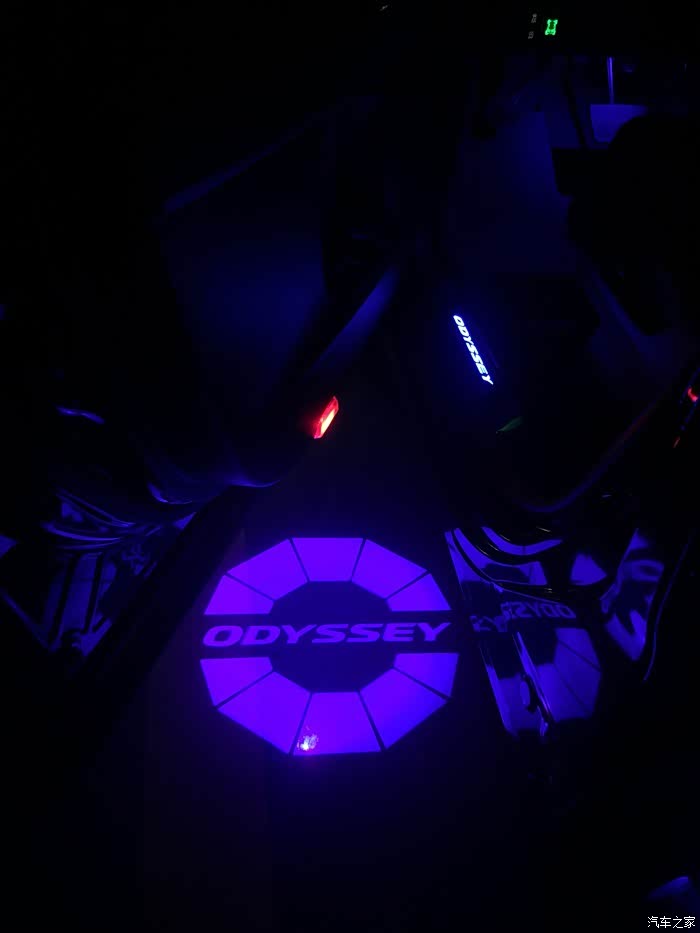

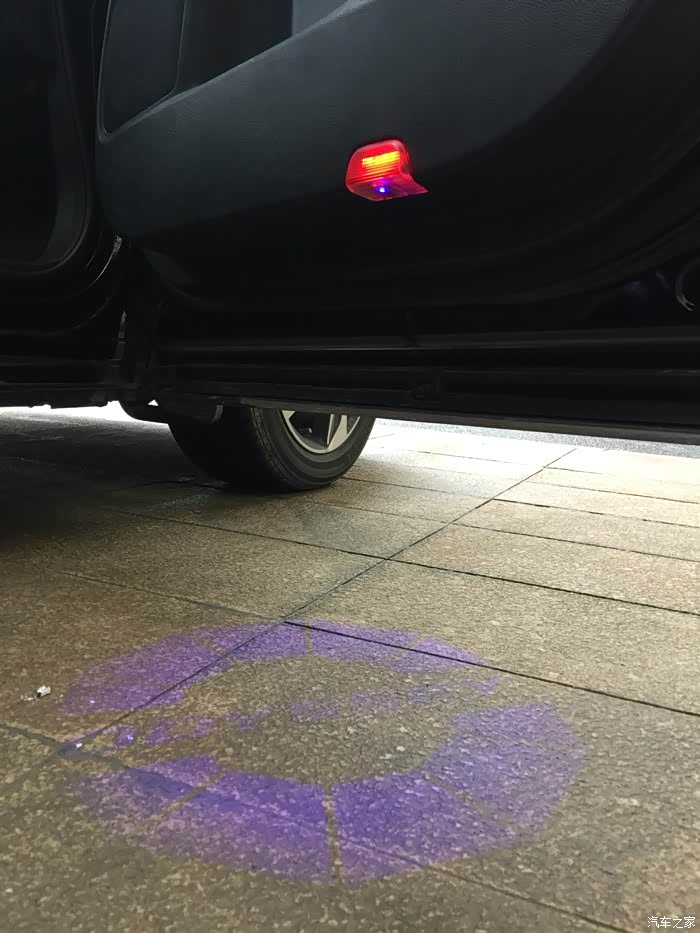

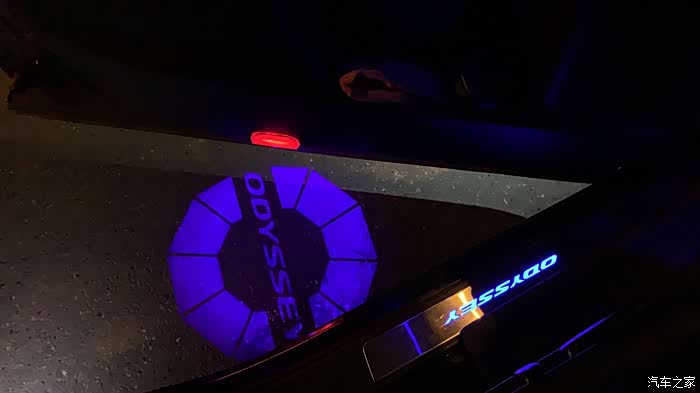

地下停车场，左前门投影灯

左前门投影灯

深蓝色，和原厂氛围灯颜色一致

右前门投影灯，图案工整清晰边角锐利

凑近看字体，效果完美，侧面红色灯罩+亮黄色警示灯，炫酷的同时也不忘安全的设计，必须点赞！

投影灯总的来说产品不错，售价肉疼，各位看官三思而行。

2.尾门照地灯（冰蓝）

广汽商贸出品的尾门灯（产品编号：08C02-T6D-GH1），8LED模块高亮冰蓝色设计，直接替换原车黄光灯，售价60元。这货让我爱恨交织，还是直接上图解说吧。

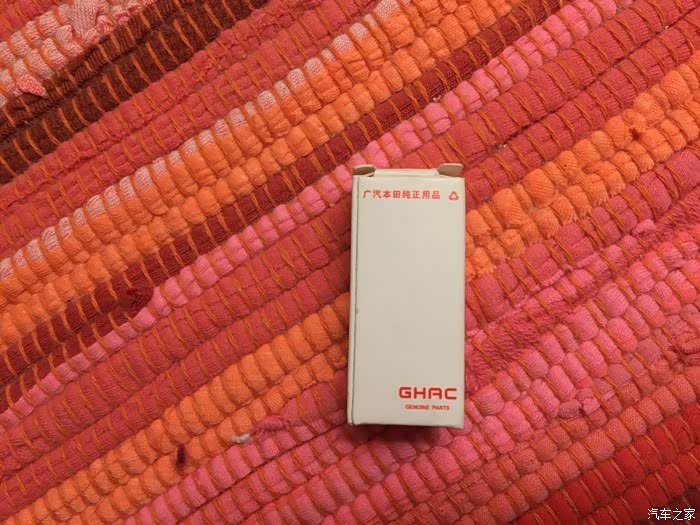

超小的外包装，比打火机还小

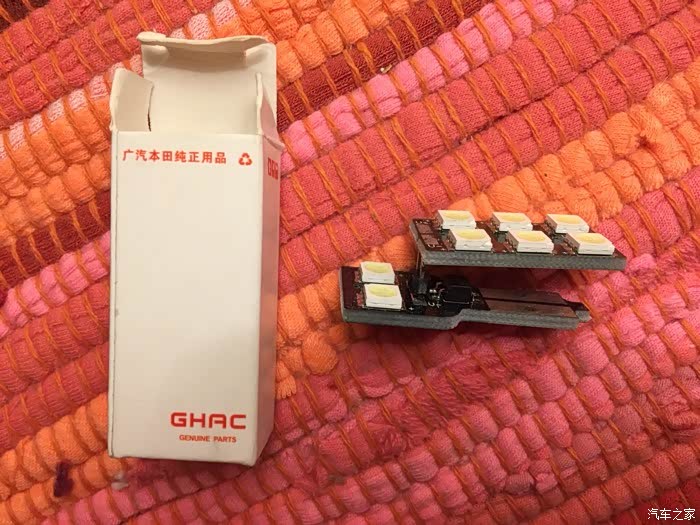

让我极度震惊的外观和做工

顶多20元的山上水准，真想一脚踩下去

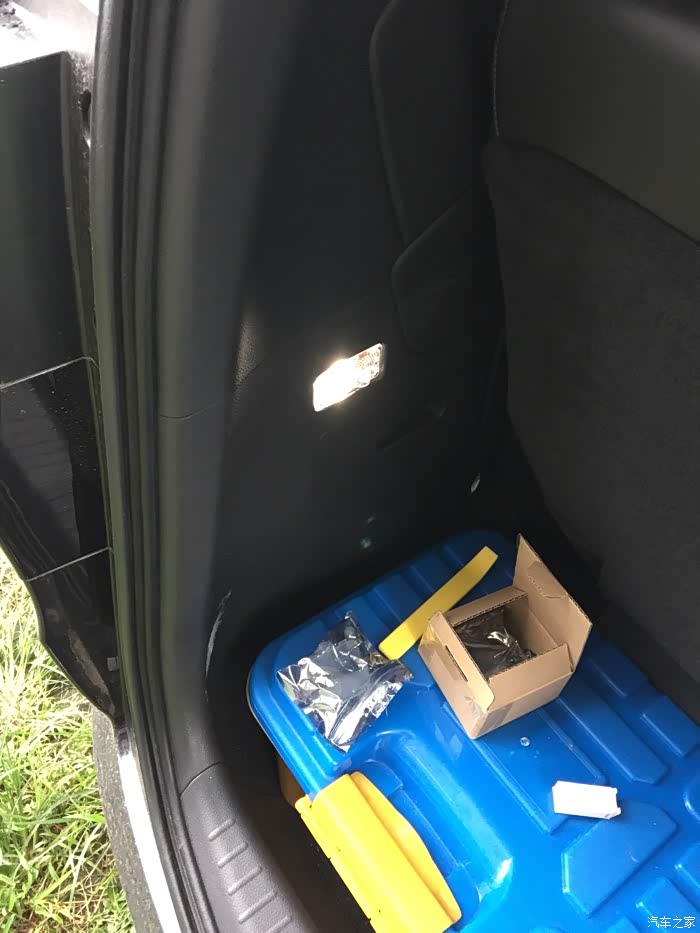

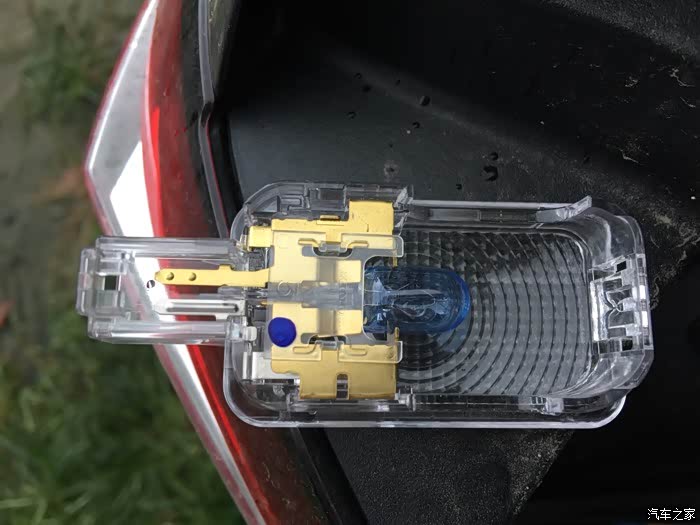

尾门灯拆卸忘了照，这里拿一模一样的后备箱灯做说明，都是用小撬棒撬灯罩，一下就能取出来很简单

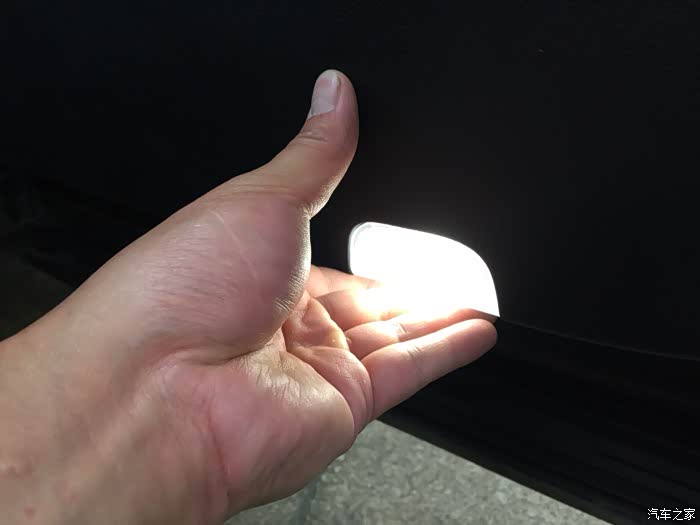

原车灯不是LDE所以很烫手，建议先拔掉灯罩后面的接头，冷却一会儿再拔出灯

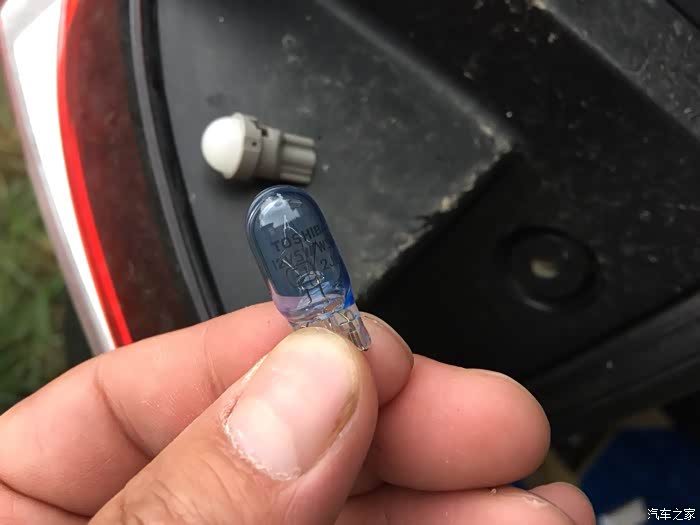

东芝12V5W的灯泡，亮度比原车前门灯要亮，只不过是黄光

换上原车前门LED

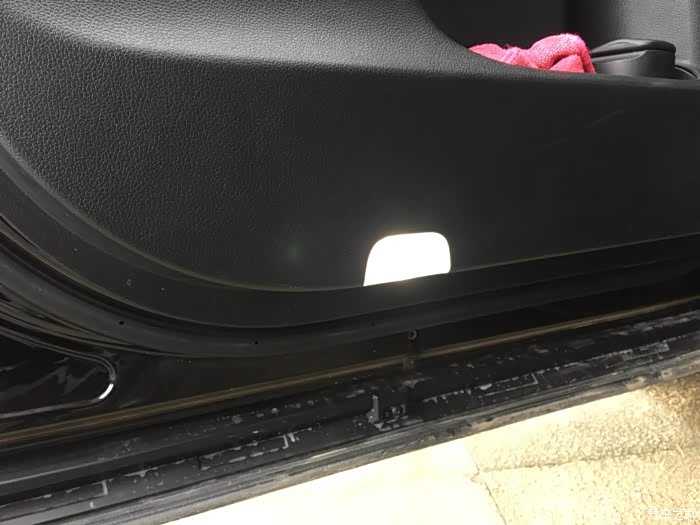

变为白光，亮度一般

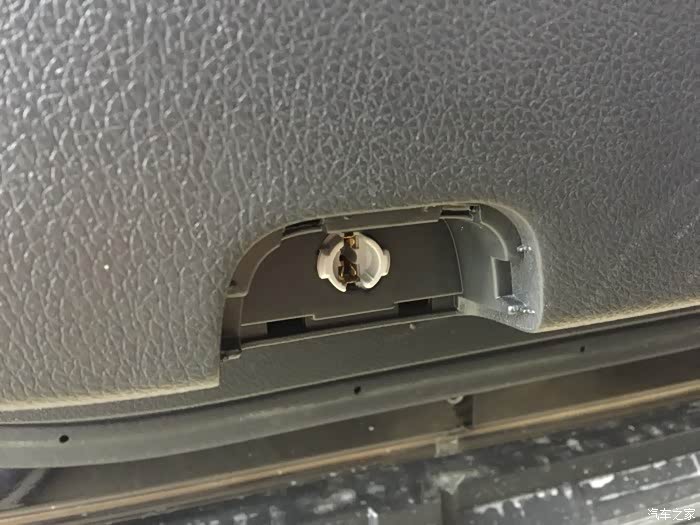

尾门灯拆卸同理，原位替换

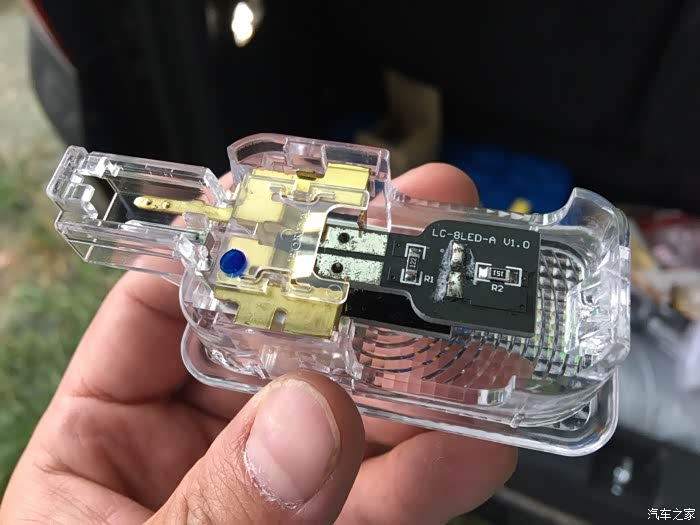

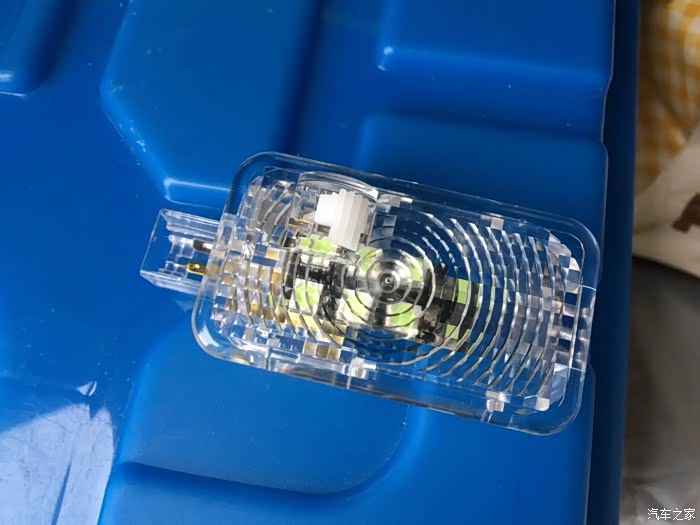

六上两下的8LED分层布置

正面

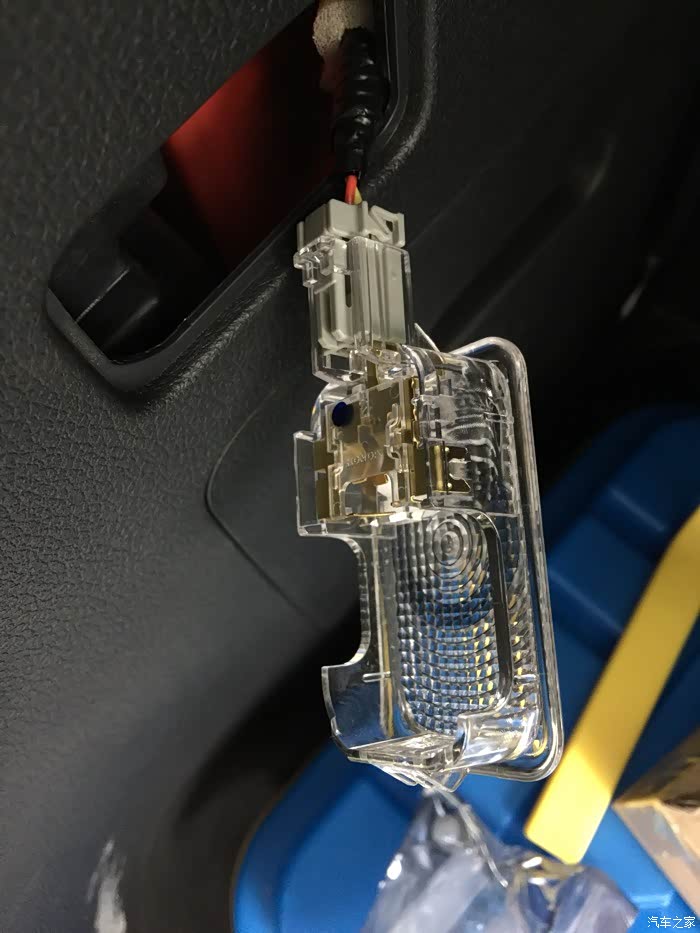

插上插头，打开开关试一下

ok，装好灯罩

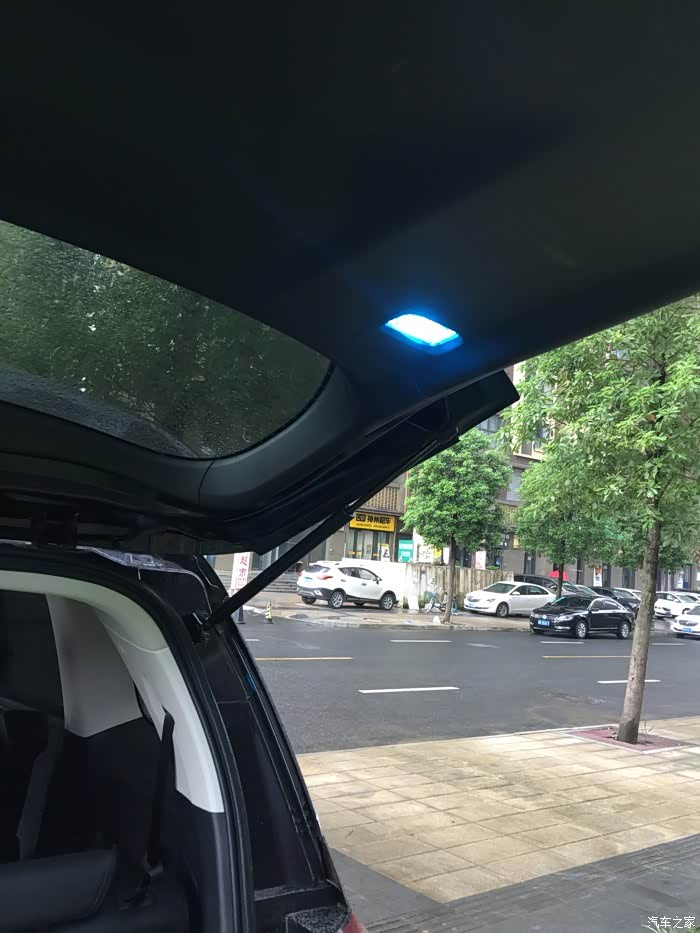

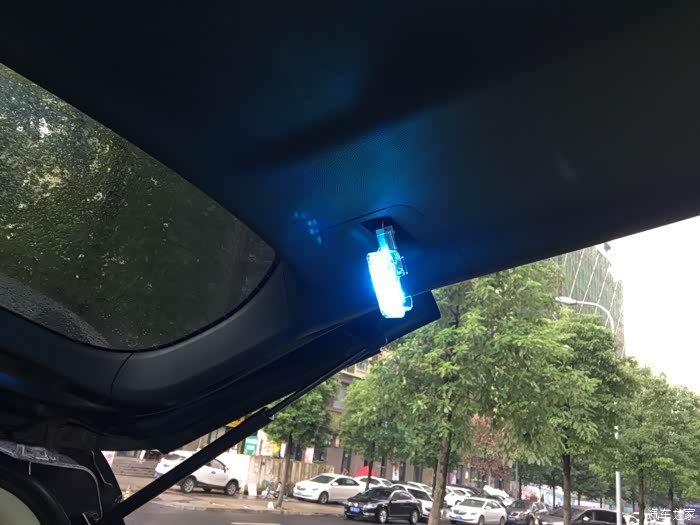

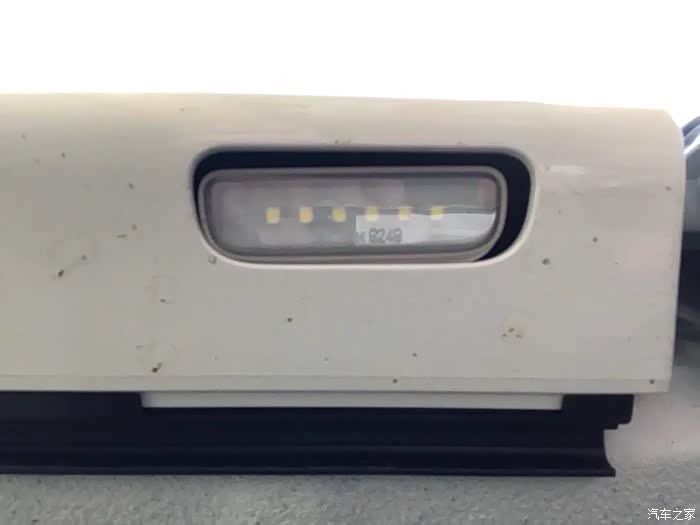

白天室外效果，亮度超高

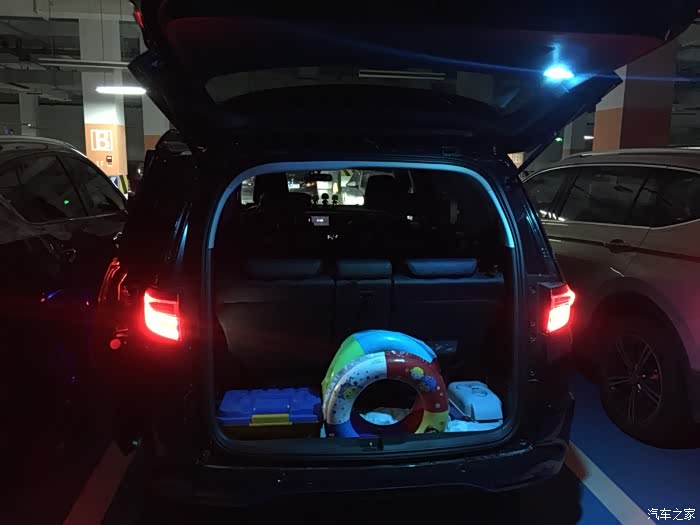

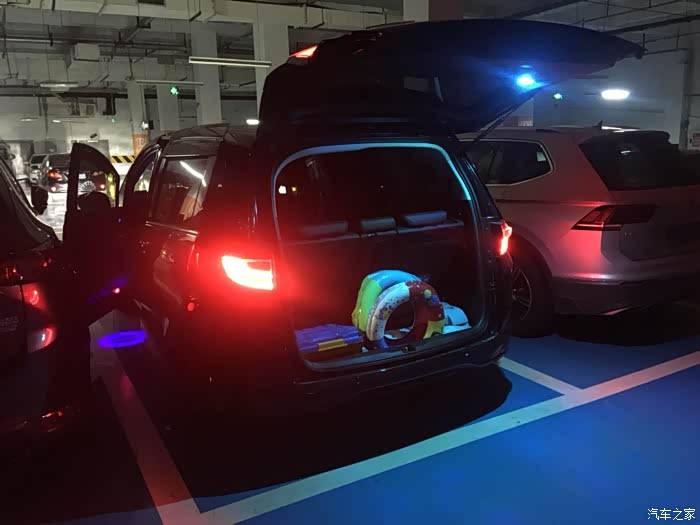

移步地下停车场，请忽略满载的后备箱

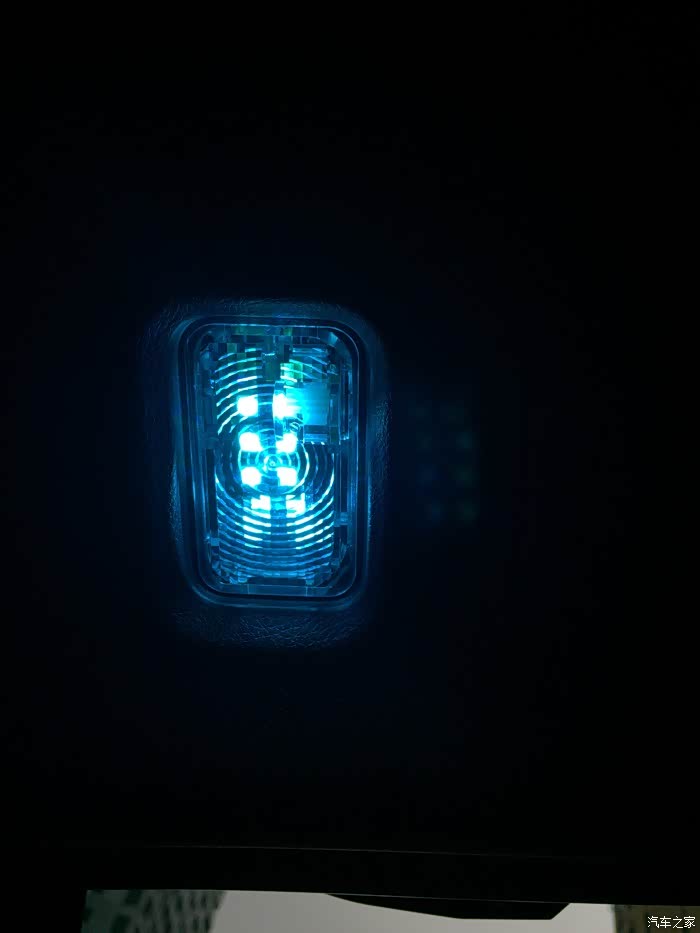

效果超赞，和前门投影灯对比就是淡淡的冰蓝色

尾箱灯罩和尾门灯罩都是一模一样的，所以说这个冰蓝灯可以替换这两个位置的灯，但个人感觉换尾箱灯太亮了，还是在尾门上照地合适。

怎么样，各位能体会我复杂的心情了吧，广汽商贸果真恨铁不成钢啊，虽然最终效果不错、灯在里面也看不见，但那个做工和设计真的蛮挫，钱花的心里还不顺畅，这也是很多车主认准买南海本田货的原因！

3.关于滑动门照地灯

其实最近花了很多时间和精力来研究中门照地方案，原车设计是在中门侧裙底部，但是，这是日本A版侧裙也就是国内智酷版侧裙底部平坦宽大的安装位置，国内其它车型的侧裙下沿是大角度内倾的，根本没有安装位置，走线是通过侧裙卡扣孔从门板内穿到门板外的，请看下面三张图，大家自己琢磨。

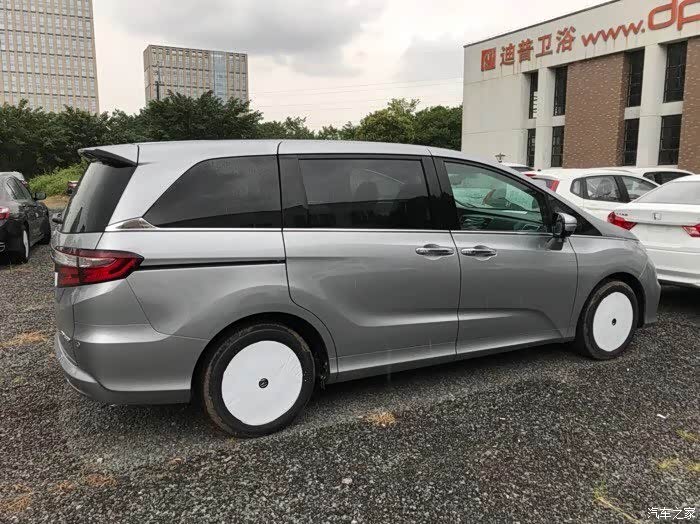

G版侧裙底部是个大倾角斜面，装不了

借图，注意A版包围后门侧裙前方的原厂灯位

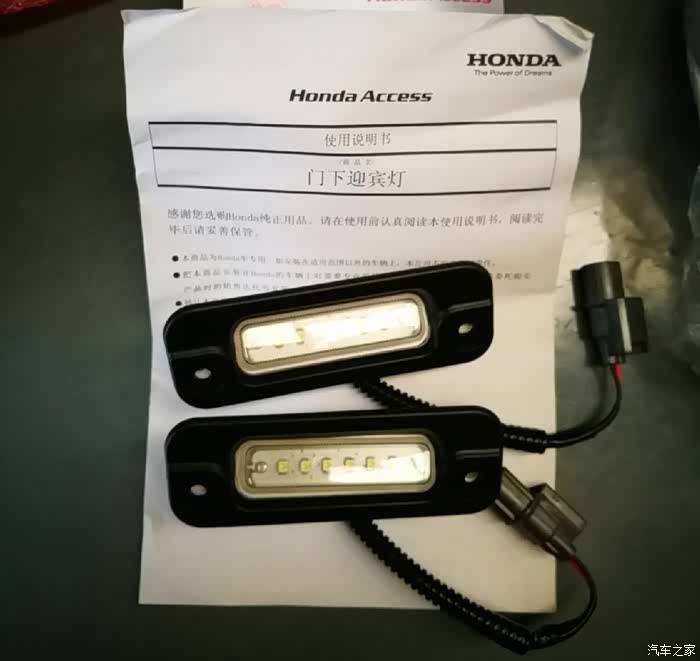

借新西南车友的图，内凹的6LED灯组模块设计，国内车型的照地灯设计大同小异，但国内是和灯罩齐平安装

东本车型（老艾力绅、CRV、杰德）和广本车型（雅阁）的照地灯部分都是一样，各位也可以自行搜索之家杰德车主的安装贴，或者点文末附录链接跳转。

雅阁的车底照地灯，看螺栓孔位就知道安装方式

底盘安装方式经过实际查看也不太合适，穿线是没问题的，大家可以看中门踏板下部滑轨槽里有一个橡胶漏水封套，这里就可以穿线。但是，底盘下方确没有合适的安装位置，要知道外装件和内装件要注意的地方很多，比如绝缘、防水、防老化等等，而且我也不可能去铁板上开个槽啊。

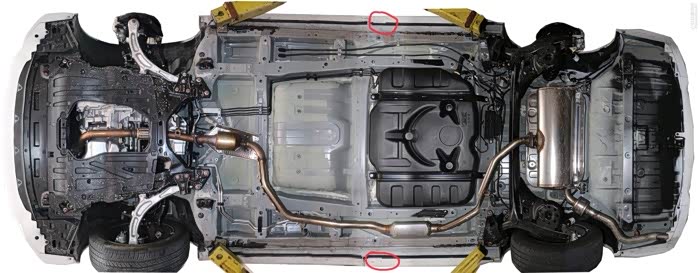

智酷版底盘照，照地灯在红圈处位置，靠内侧一点的黑色孔就是滑轨槽排水孔，底盘确实没有其它塑料件可供开孔安装

最后一种设想的中门门板底部安装位因为外包侧裙遮挡光线角度过大就被首先Pass了，中门门板打孔开槽要考虑到烟灰缸底部带有弧面的过度，只有靠前安装才有照明角度，穿线的话就是从中门伸缩线路套管里面穿线，和LED迎宾踏板串接就好，反正也是开门亮灯，随门开闭的信号。

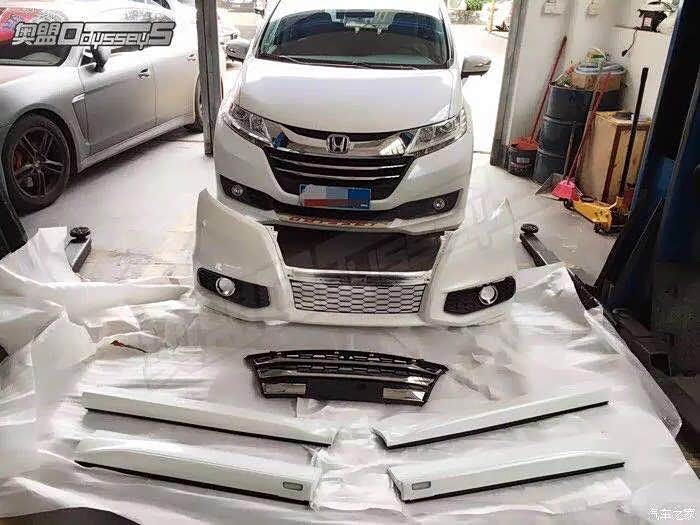

说了这么多总结起来就是：先换智酷包围吧

，后续的都是小case啦！

在我编辑帖子的时候突然在官网刷新出这货，我要不要来一发？

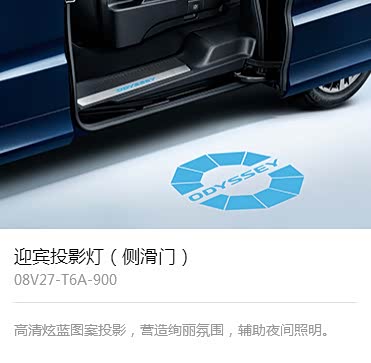

配套图案的侧滑门投影灯出现了，掏钱吧小伙伴们

图片已删除

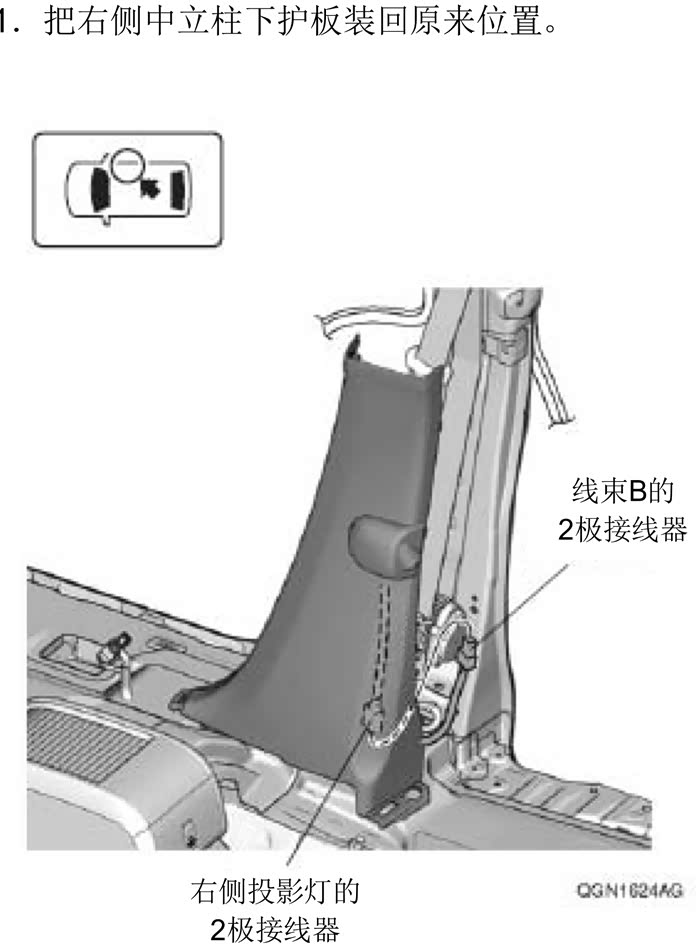

来自本田纯正用品公众号的大图，光源位置在B柱上

安装位置

B柱中间部分向外投影

08V27-T6A-900 迎宾投影灯（侧滑门）报价300+开始接受订货，价格不算贵，安装需要在B柱开孔位，建议去4S店安装吧。到货后我会及时更新安装图解，大家稍安勿躁

。

4.前顶棚阅读灯模块氛围灯

这个被减配掉的氛围灯实属不应该，雅阁和思铂睿中高配都带这个氛围灯，本田扣成狗啦，我也尝试了自己改装，找了个手机维修店焊上灯和贴片电阻就好，难度在于面板开孔，内侧开孔空间太小还很深，外部就用小电钻钻通再扩孔，我是用小电烙铁烫开的孔，内部拱起导致灯安装时灯脚压弯变形，最后电路板对应刻线损坏，一个灯焊点失效灯再也点不亮了。所以说改装还是有风险，谨慎下手。

看看日版“简陋”成啥了，苦逼

日版奥德赛没有天窗，也没有氛围灯

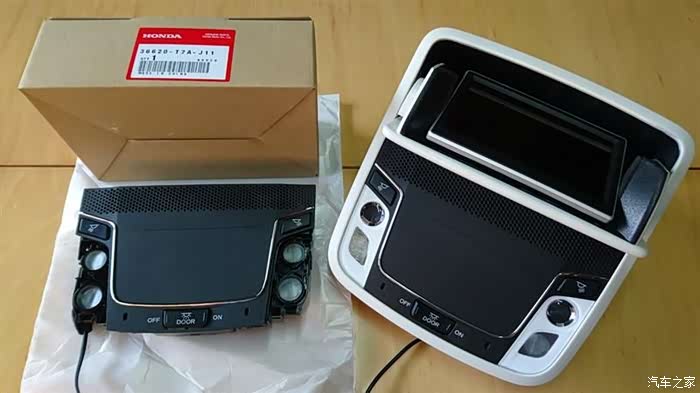

日本车主通过更换总成来获取蓝色氛围灯

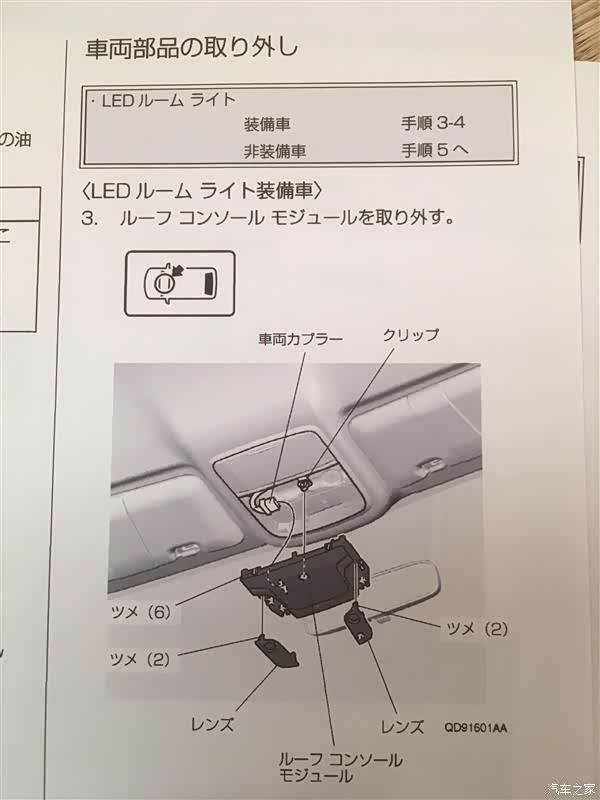

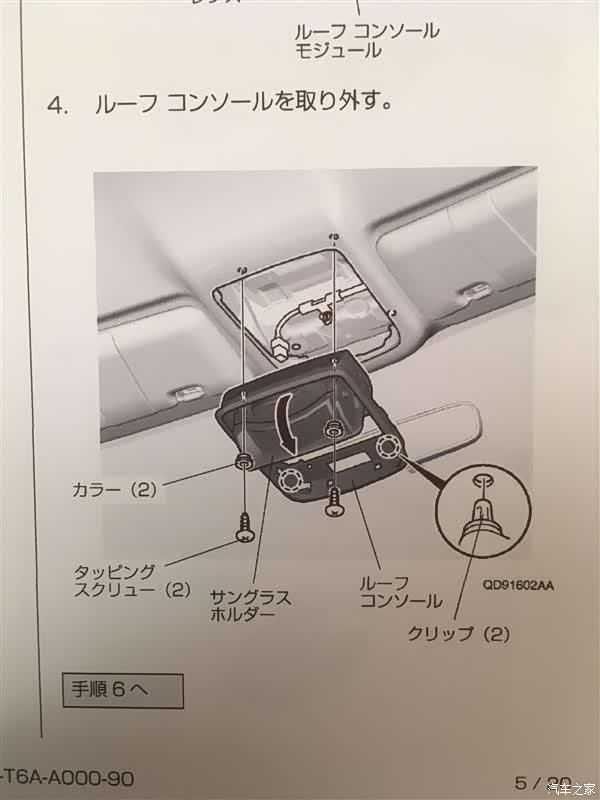

日版拆装前顶棚组件的说明书，两颗螺丝+2颗卡扣

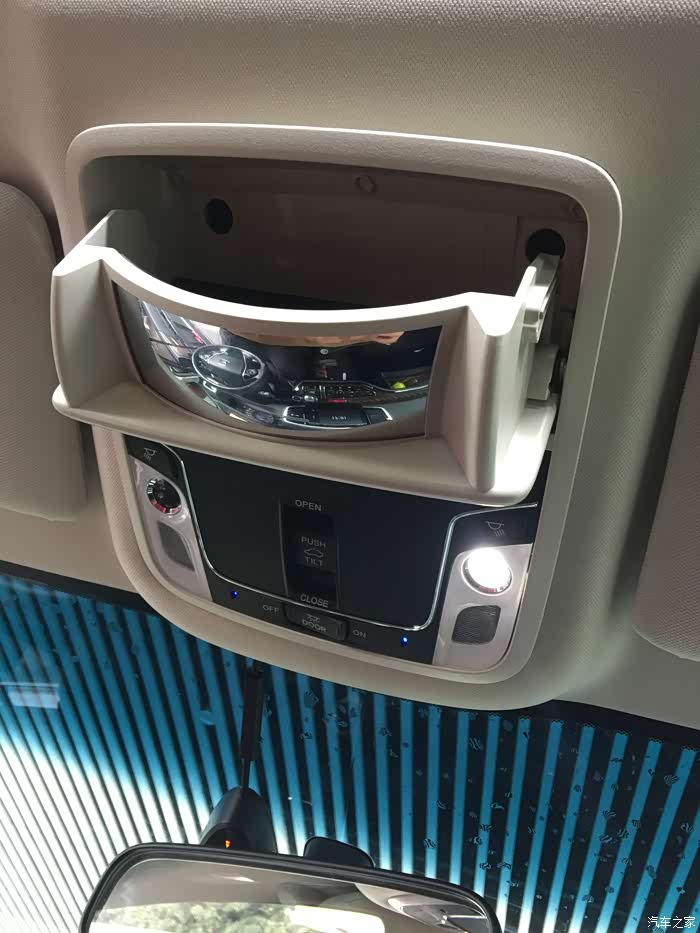

直接换总成就要把阅读灯灯罩拆下来

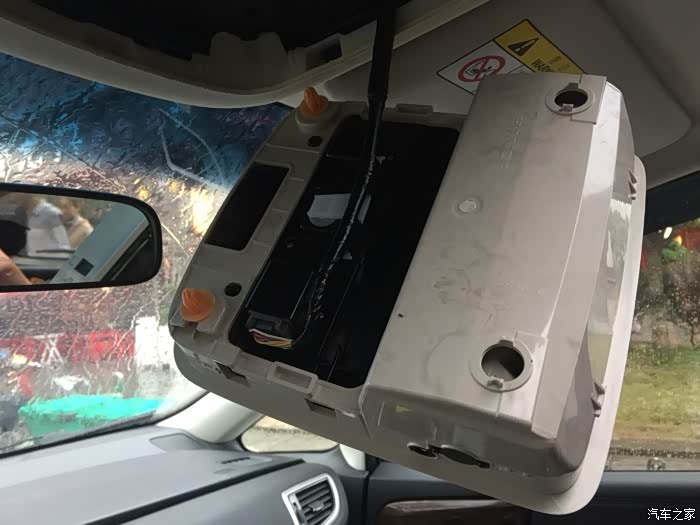

拆螺丝撬底部边缘

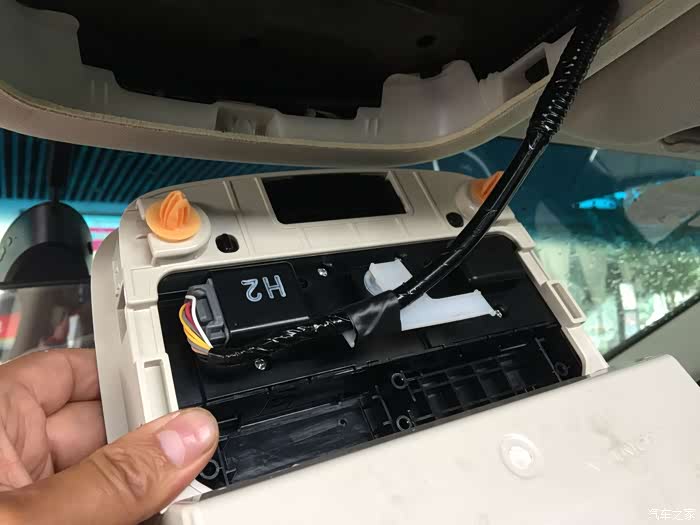

这个插头有点难拔，左右晃着出来，要被外壳卡住的，使劲！

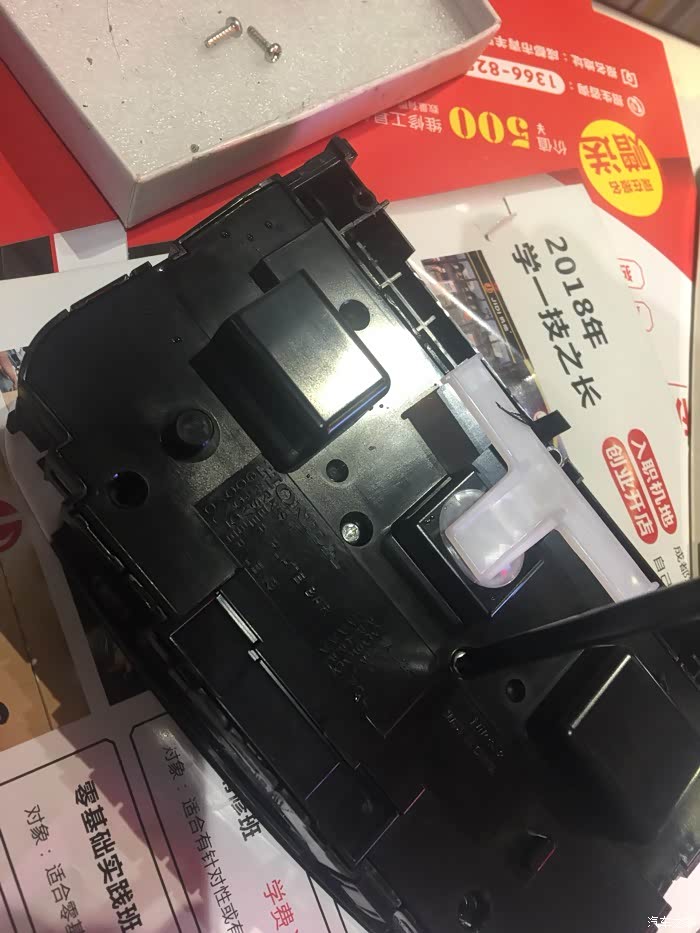

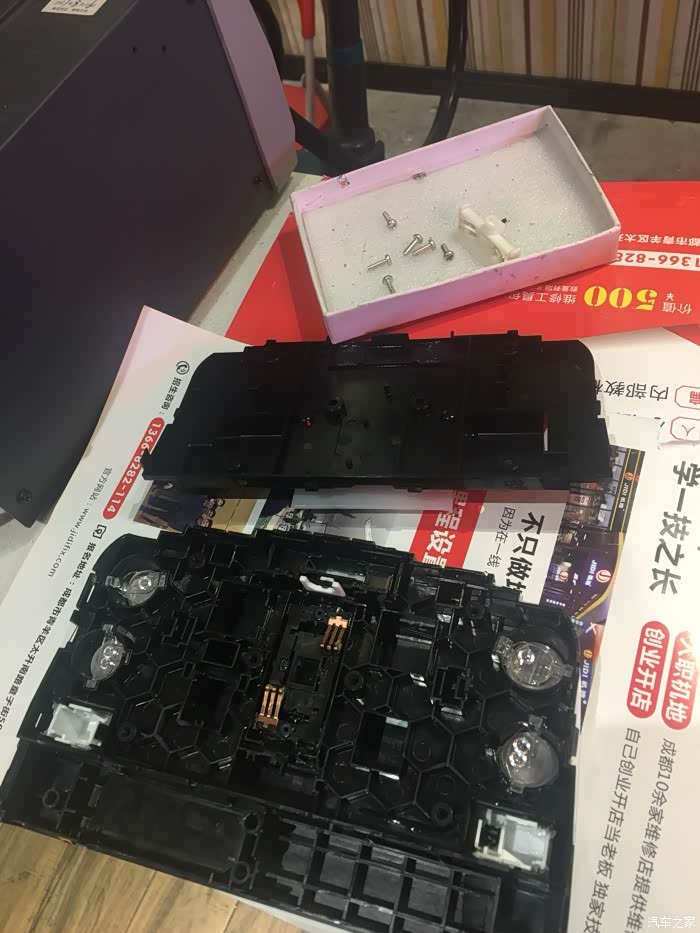

黑色这部分才是前顶棚模块组件，总成六颗螺丝拆掉外壳

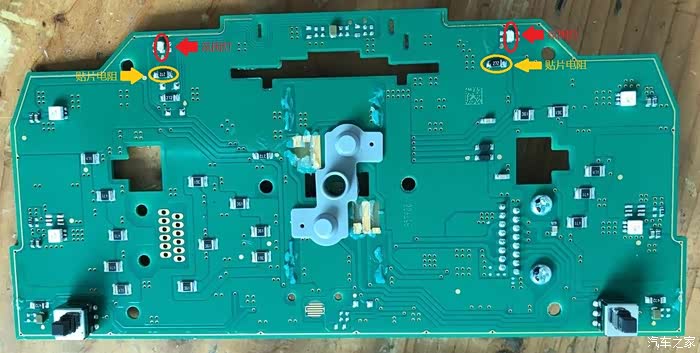

奥德赛原车前顶棚模块电路板，焊点位置是空的，红圈是灯的空位焊点，黄圈是贴片电阻的空位焊点

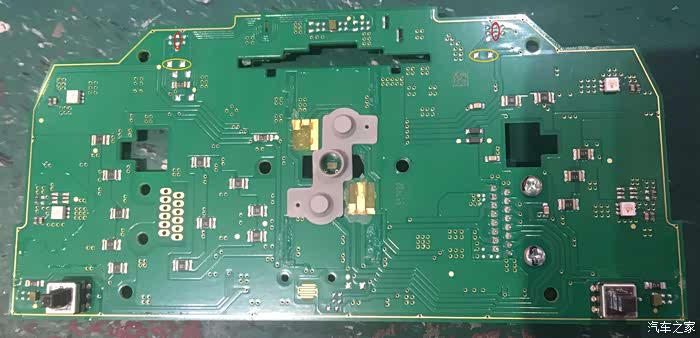

雅阁带氛围灯的前顶棚模块电路板，灯和贴片电阻都有焊上，其余元件没有任何区别

注意一些小零件，拍照记录位置和状态

眼镜盒外框组件

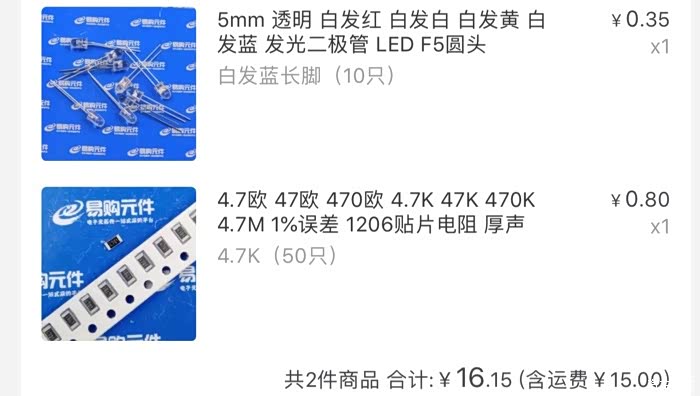

DIY氛围灯改装需要的材料

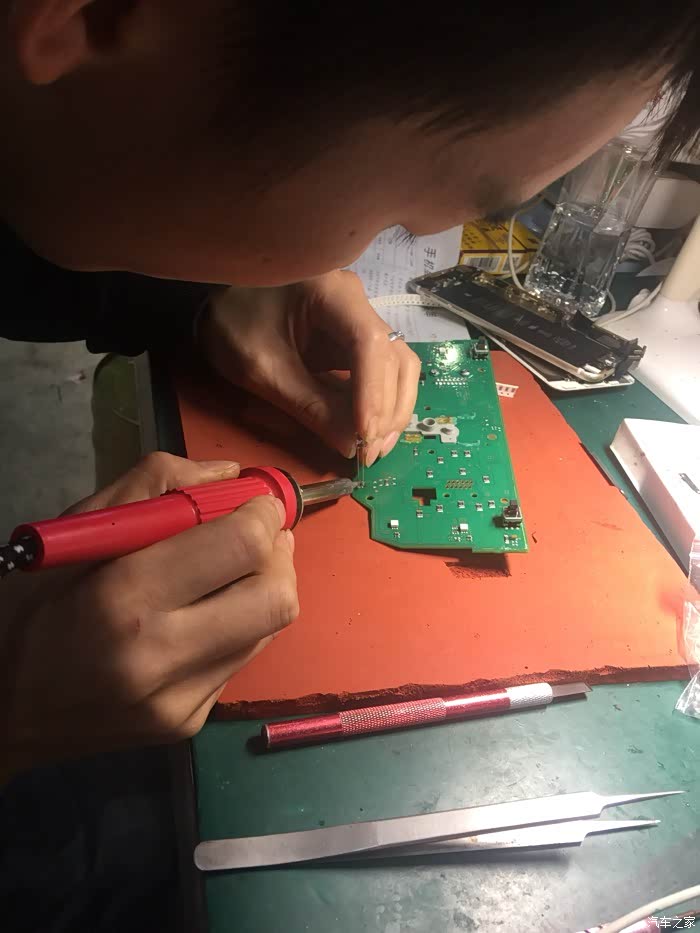

焊接灯脚

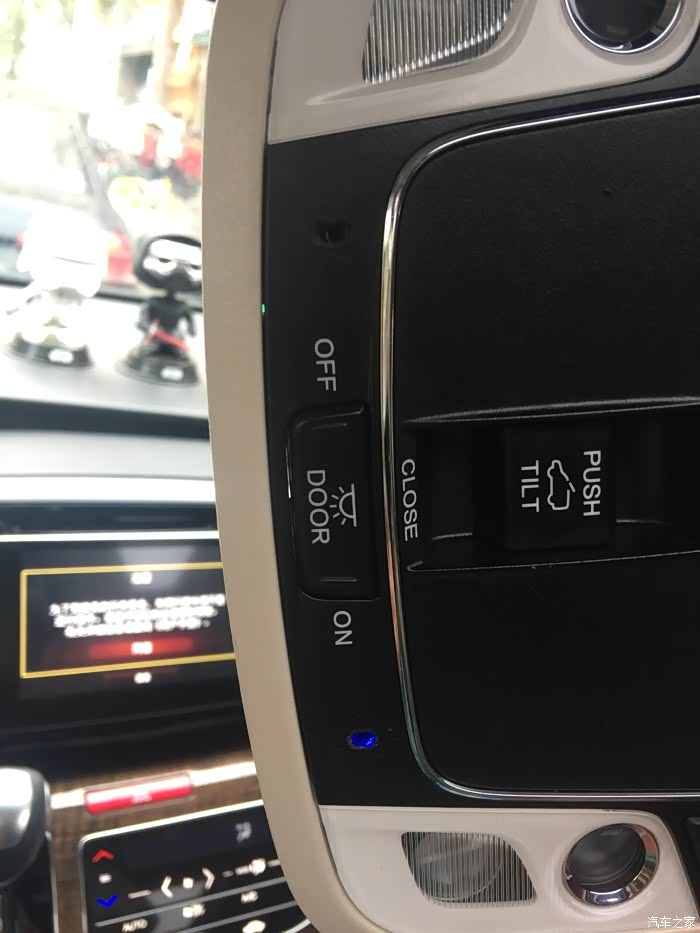

只搞亮了一个，永远的独眼龙，灯孔还很丑

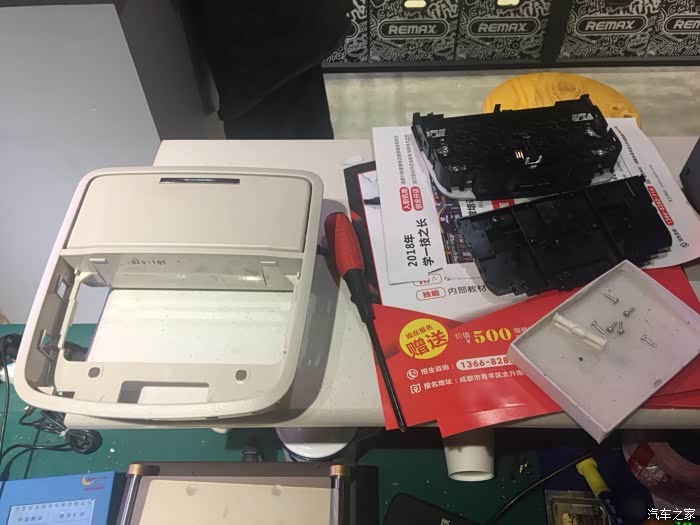

改装失败，还原好模组，转身导航去了4S

。4S那边查询配件是需要车架号的，因为车型太多零部件也非常繁杂，错一个字母就不一样了，无法区分哪款带氛围灯，而且通常不会给你调异型车的部件，说车型来查询配件是无果的。偶然间发现一辆二手展示的2014款2.4EX豪华版雅阁，进车试了一下带阅读灯，赶紧拍下车架号查询，OK，顺利找到，662元微信下单。注意这个组件不包含阅读灯罩，需要把原车灯罩拆下来装上去。

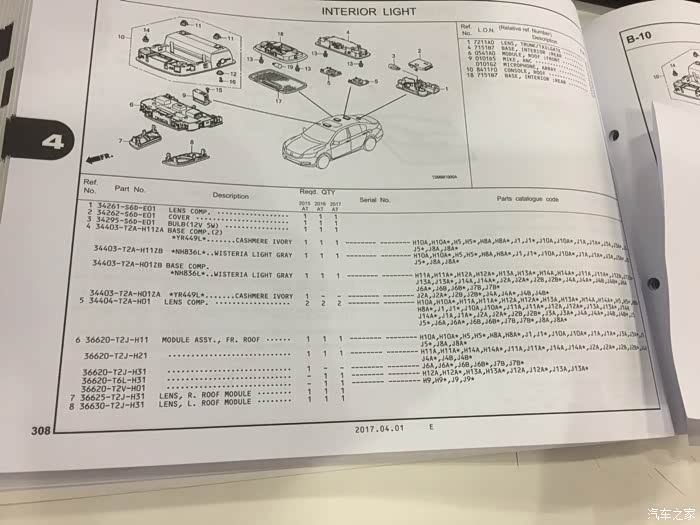

零部件手册，这个组件多达五个型号，氛围灯、后遮阳帘开关都是不同型号组合

运气很好，一辆二手九代豪华版雅阁

这款原厂有灯

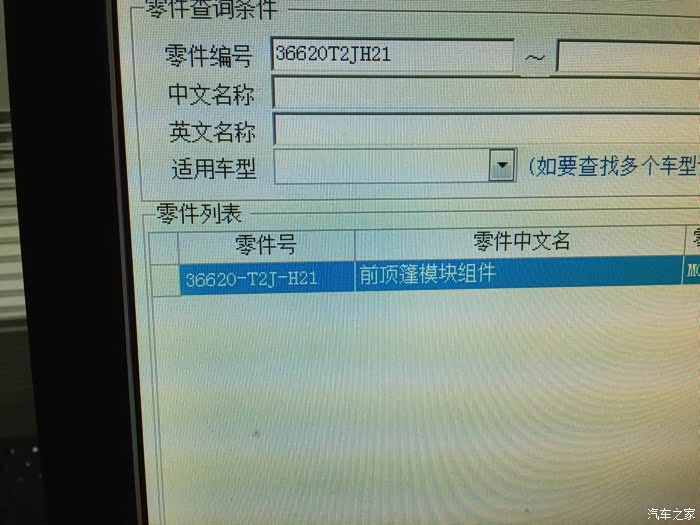

就是这个型号，大家记下来吧

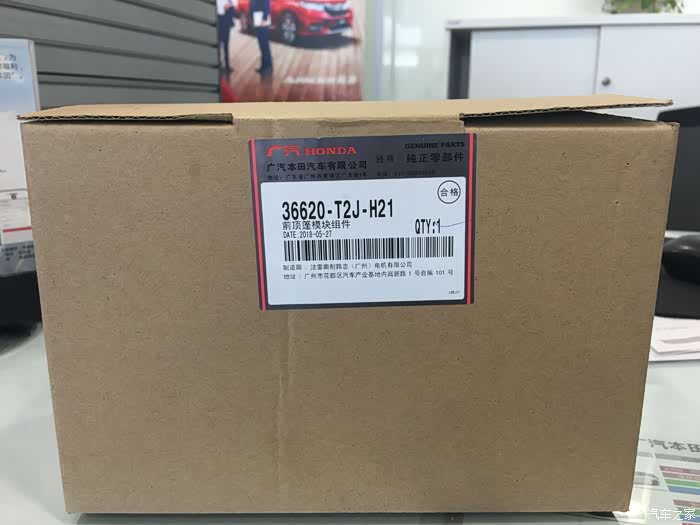

四天后4S通知组件从广州到店了，赶紧过去收货安装。

5.27出厂的货，零部件编号：36620-T2J-H21，这就是9、9.5代雅阁中配所用的带氛围灯的前顶棚模块组件，高配还带一个后遮阳帘开关。

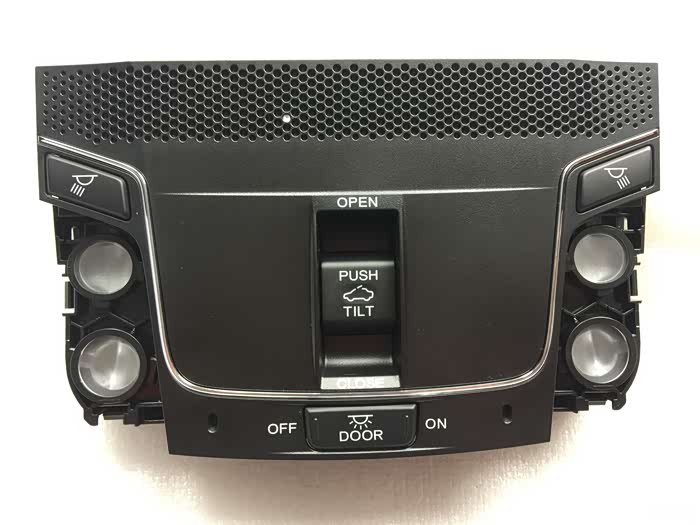

不带灯罩的组件，它和奥德赛所用组件的区别除了氛围灯，还有孔网装饰处多了一个不知用途的孔，猜测可能是麦克风或者光线传感器的孔？

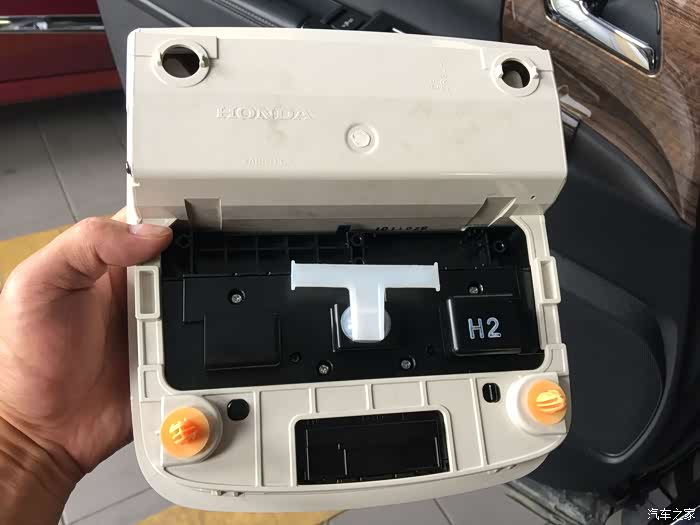

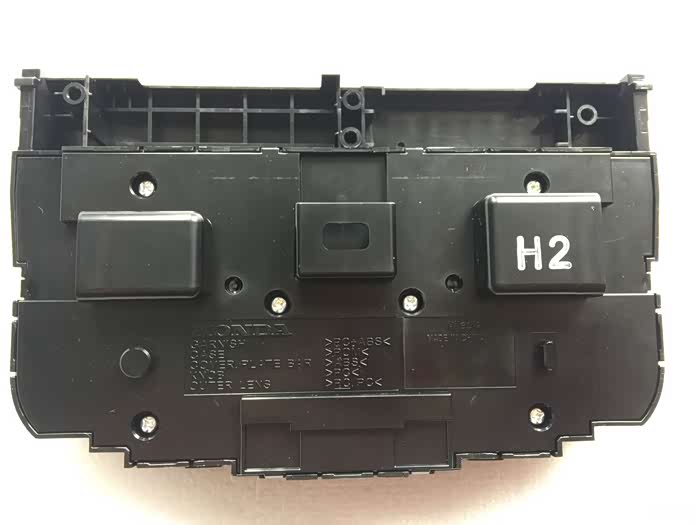

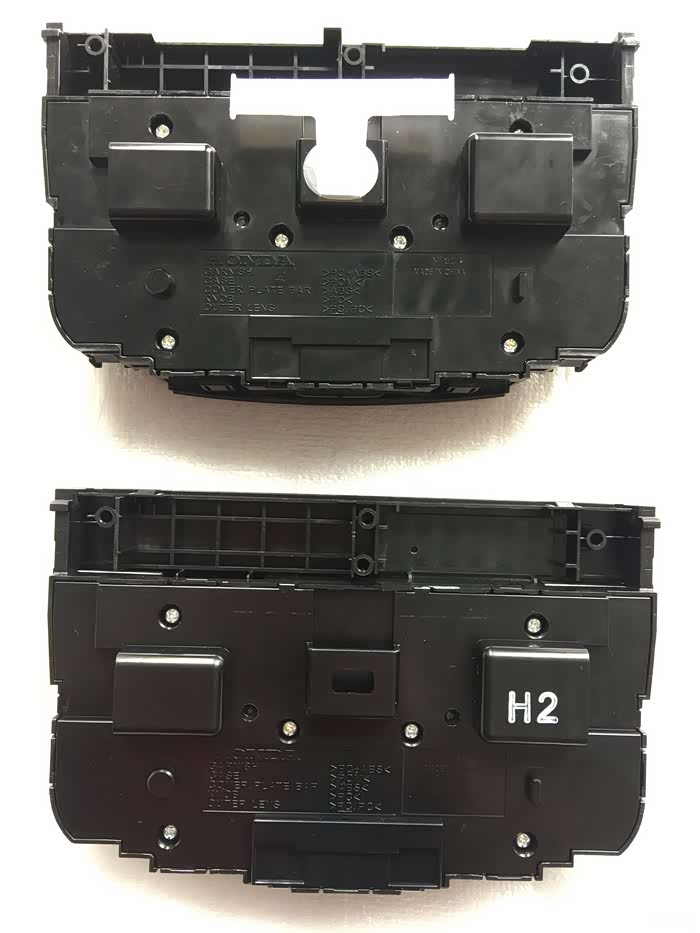

背面没有任何区别，刻字都是一样的，线路接口处写了未知含义的“H2”

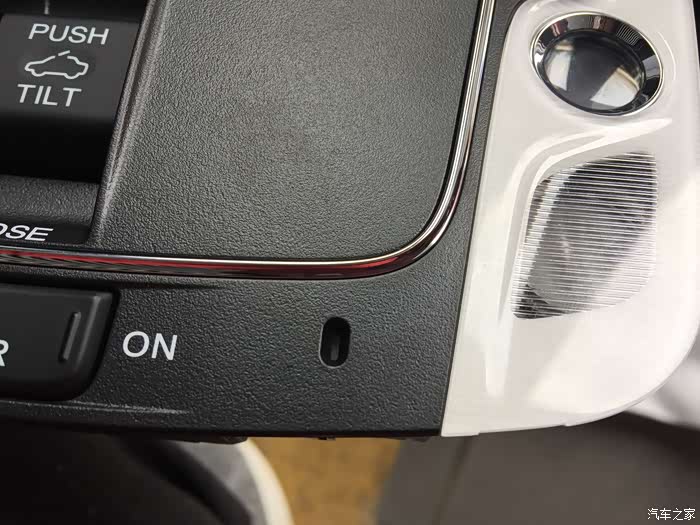

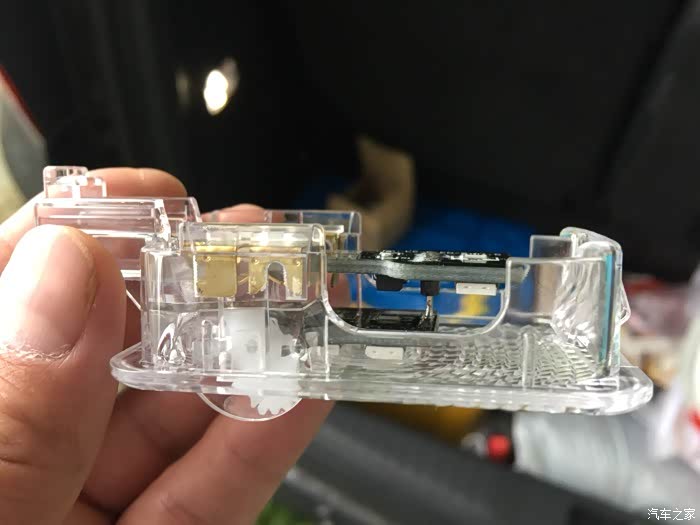

当当当，主角要来个特写，孔下面能看到白色的灯壳部分，有空拆开看看到底是个啥玩意儿

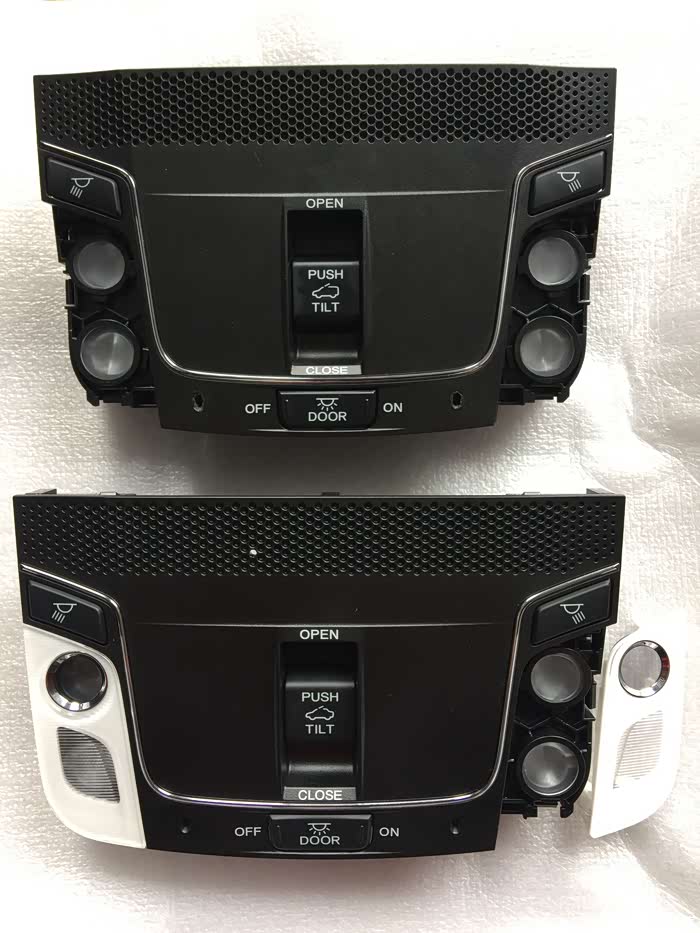

奥德赛组件（上）&雅阁组件（下），原车组件上的白色托架还未取下

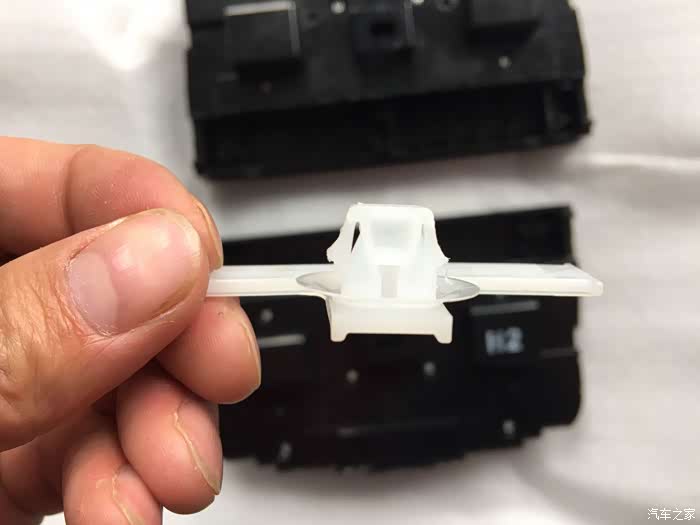

用尖嘴钳夹住卡扣取出托架，个人感觉这东西是用来顶住车顶的，不过原车上面用来固定线缆

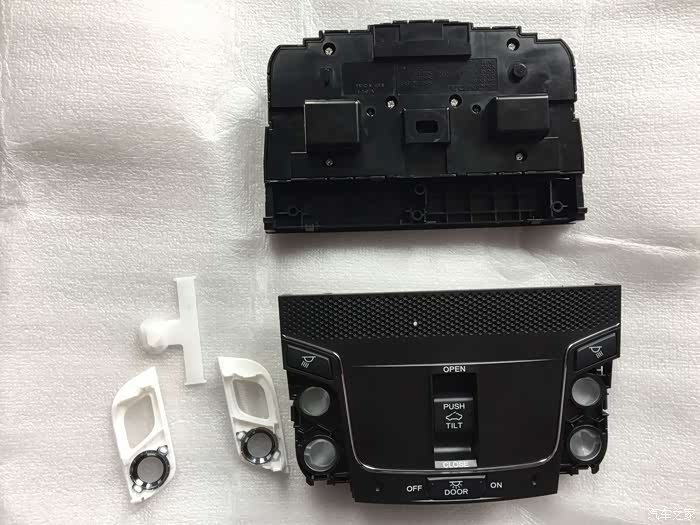

需要从原车组件拆下这三个东西，灯罩就是两个卡扣，往里压一下灯罩就分离了。

给新组建装灯罩，这两个组件一模一样啊，除了灯，唉

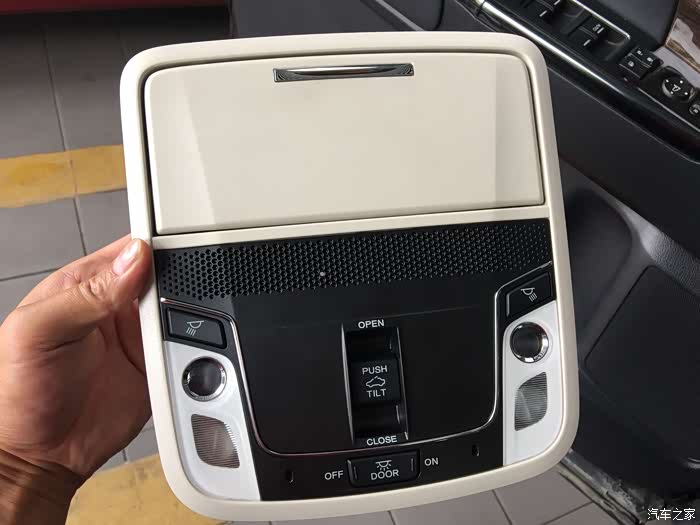

组件和眼镜盒外框合体

托架也装上

插上接头，启动车先试一下组件的各种功能

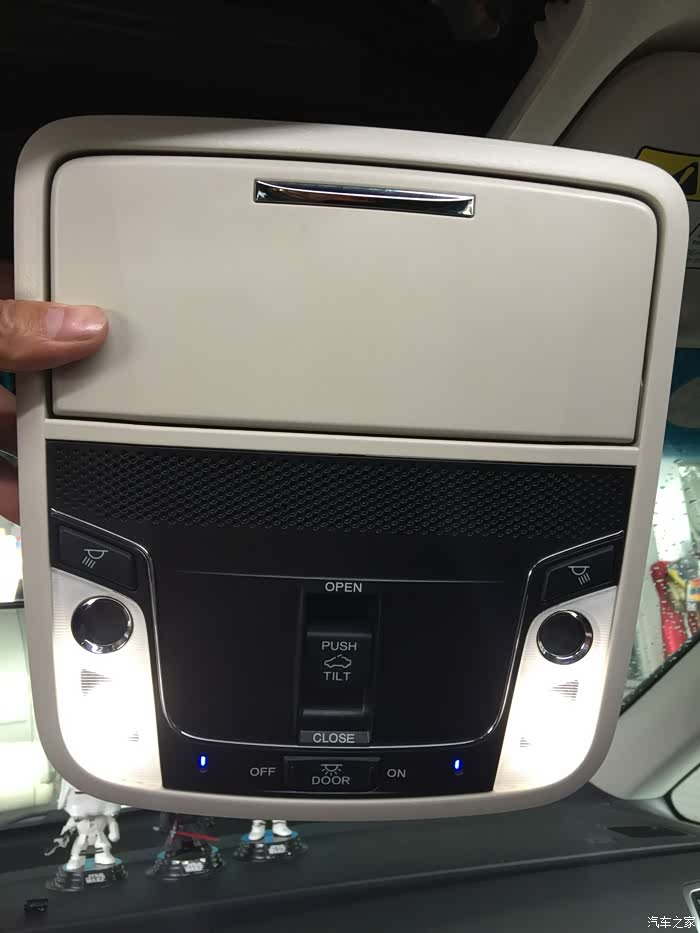

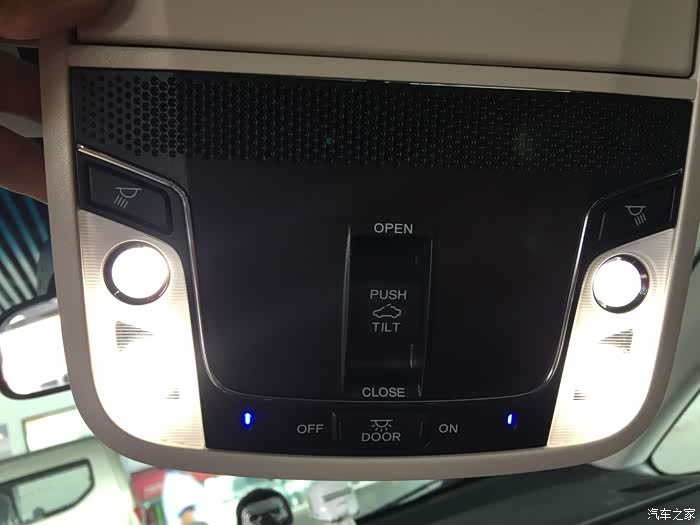

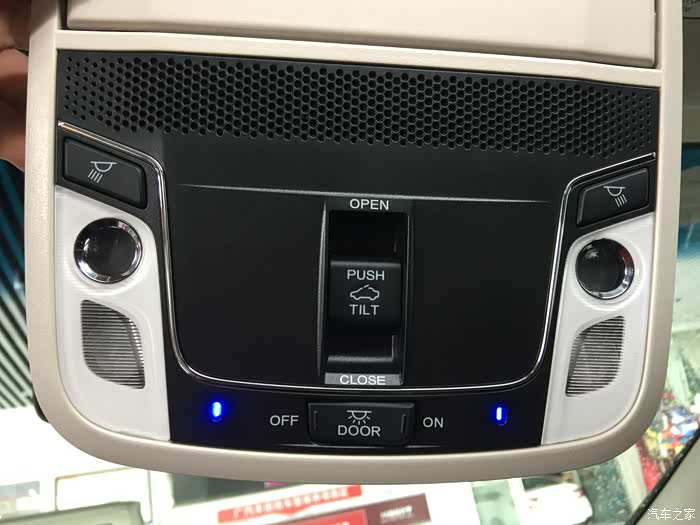

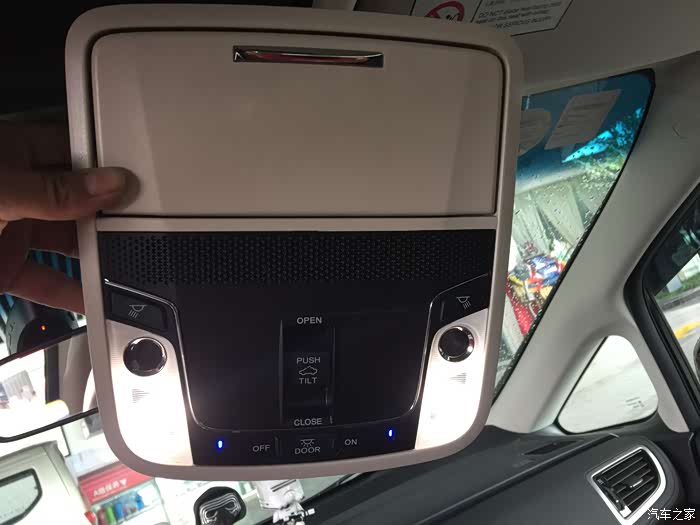

车内照明灯、阅读灯、氛围灯、天窗开闭都正常

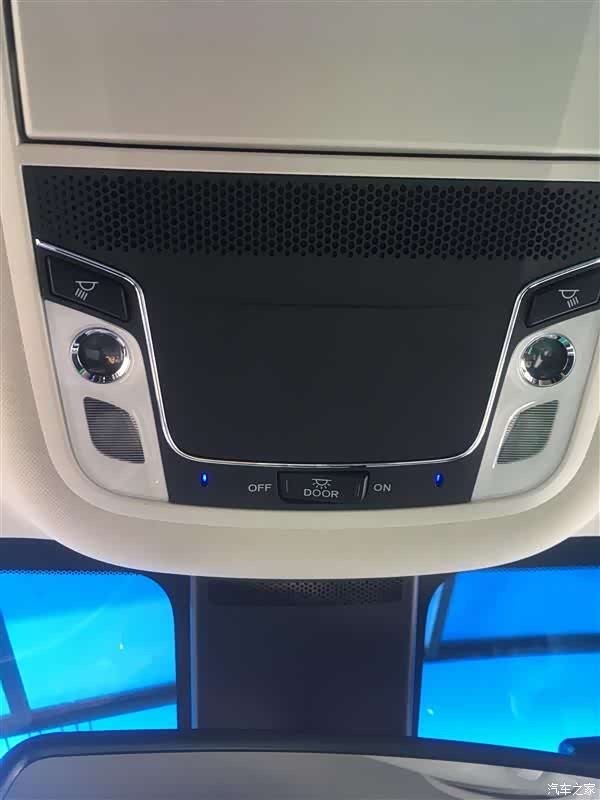

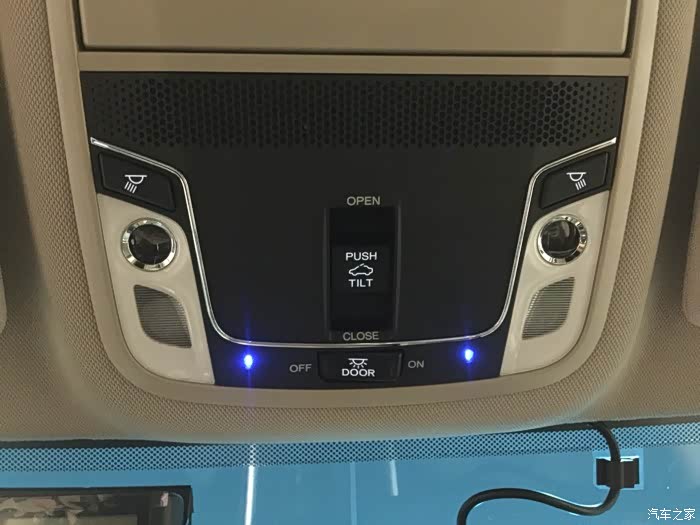

整体就这样啦，开心

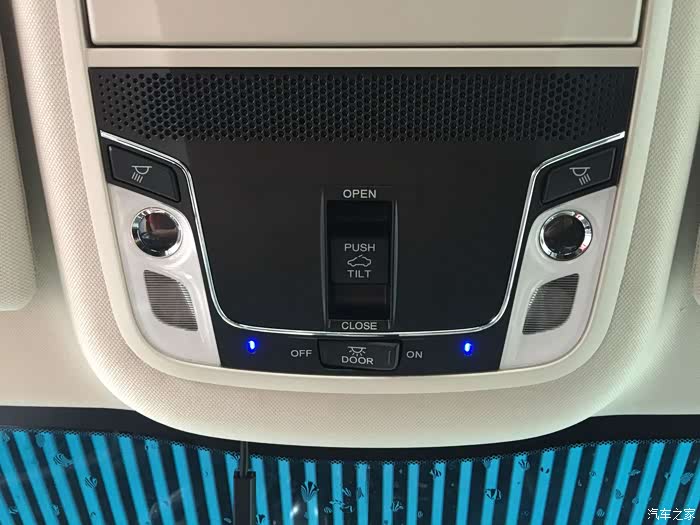

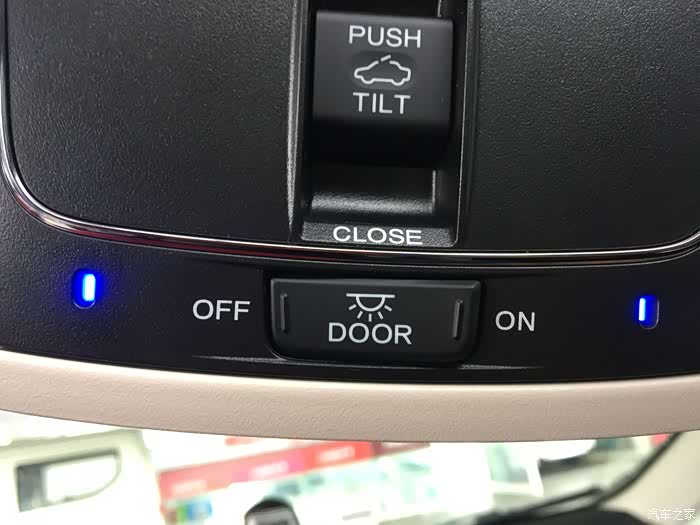

打开示宽灯、大灯和自动头灯开启时氛围灯就被点亮

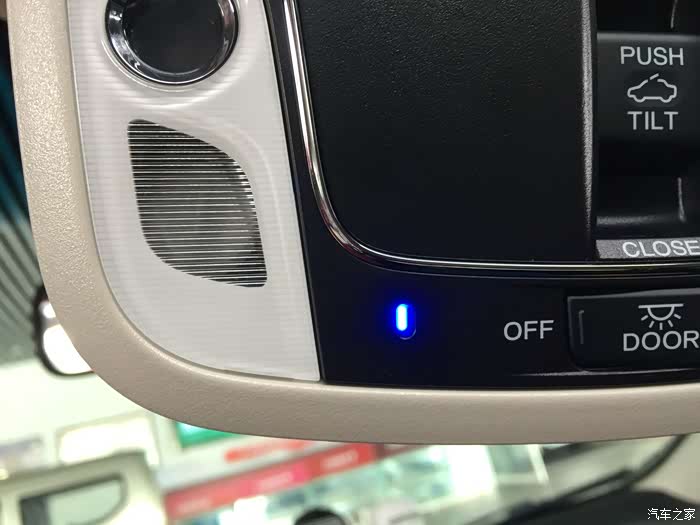

孔位性感、蓝灯妖娆

花了662元，容我多拍两张，哭

找4S售后借了电工胶布和十字起子自己动手，售后开始还有点担心，看着我麻利的拆下原车组件就放心抽烟去了

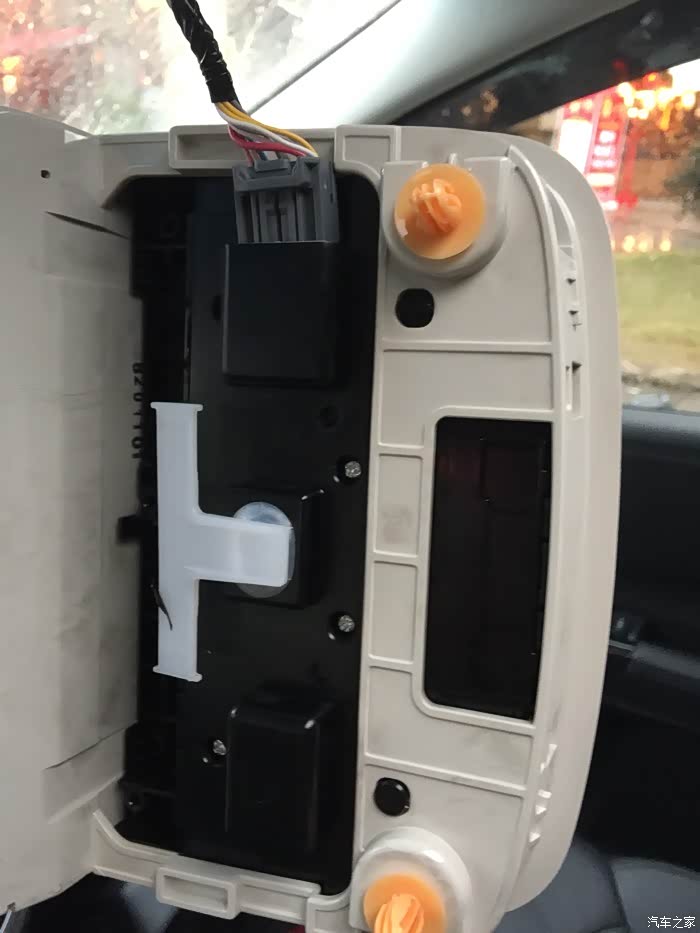

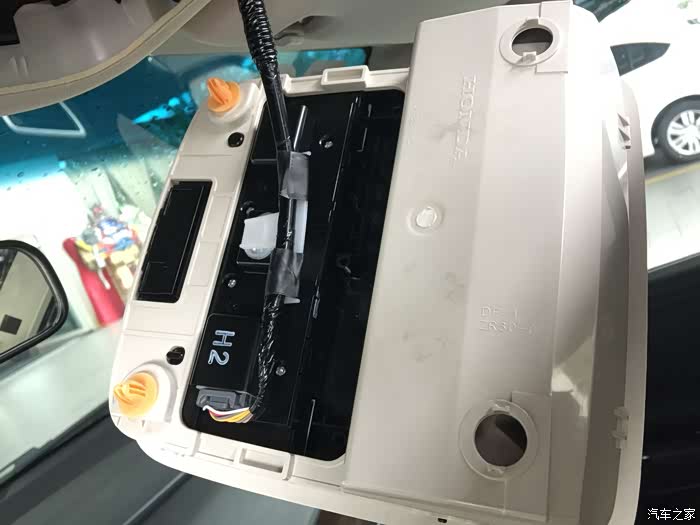

原车线缆就是这样固定的，照着还原固定就好，免得以后异响

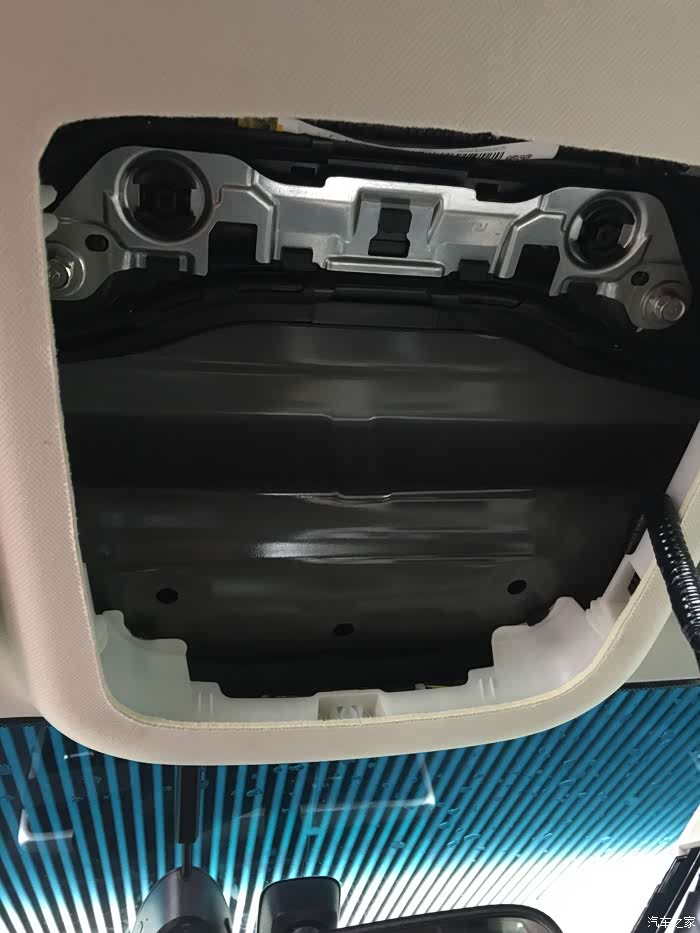

前面两个卡扣孔，后面两个螺丝固定孔

对准卡扣孔用力推进去

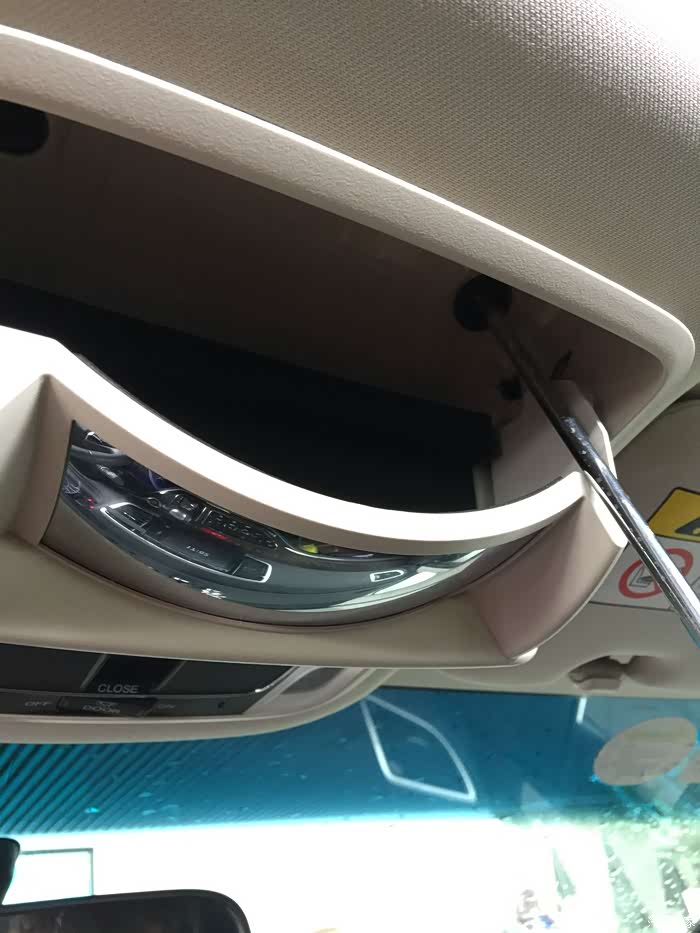

这两个螺丝上紧就收工了

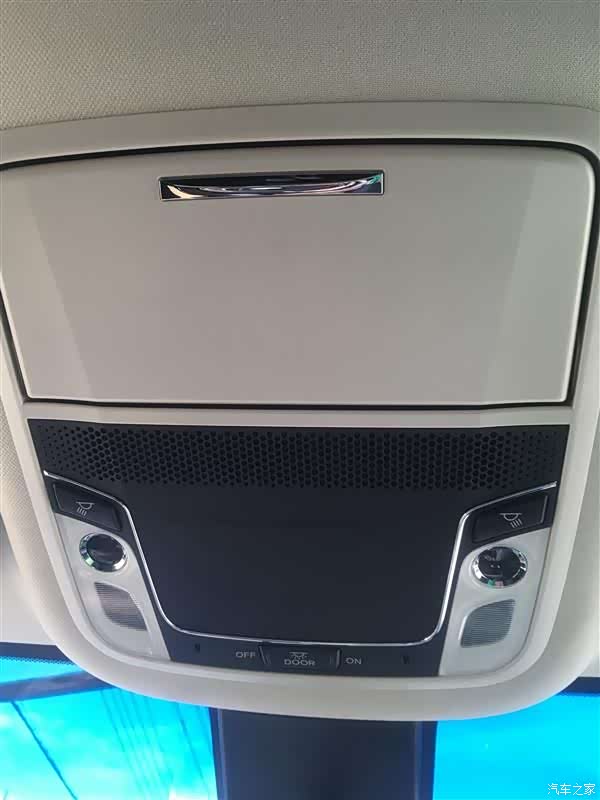

完工照，原厂灯效就是完美，想说爱你不容易啊

回家前在展厅拿了一份精品手册看看缓解心情

【2019/5/20更新】前顶篷氛围灯夜间效果

柔和到让人忽视的效果，很不错

5.尾灯组饰条（尾标部分）

自己感觉在混动的路上越走越远，日版混动灯组已订，这次在咸鱼又淘到了日本老混动版尾灯组饰条。老款混动版奥德赛在灯组上采用浅蓝配色来和汽油版做区别，大灯组、尾灯组（4件套）、尾标饰条三个部分都是淡蓝色的外壳，对应汽油版的透明部分。

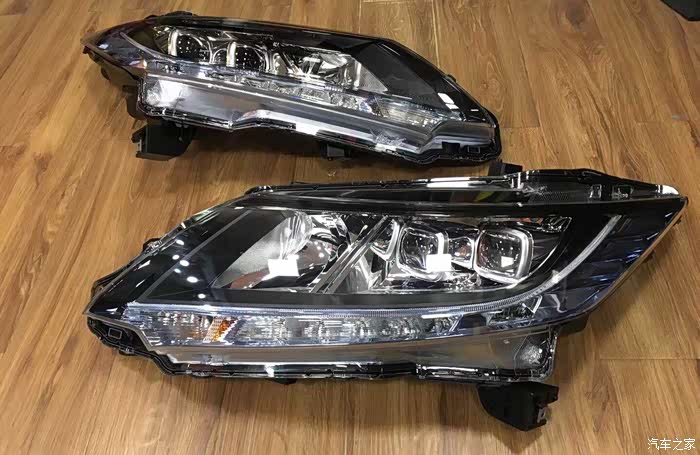

混动大灯组总成，淡蓝色灯壳

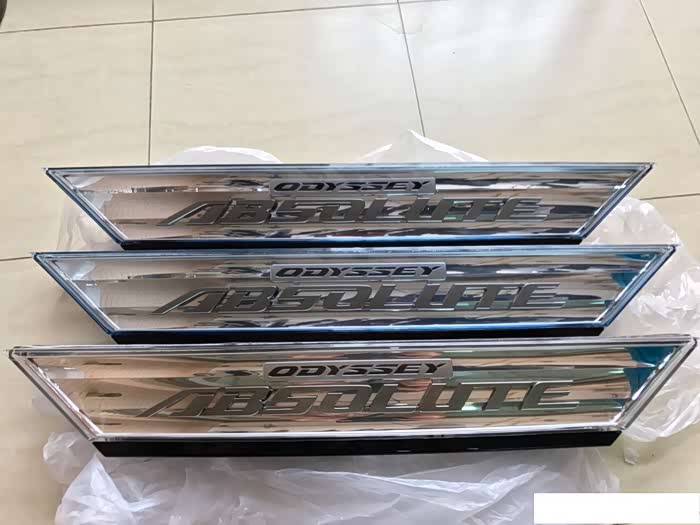

混动尾标饰板（上面两个淡蓝色）和汽油版Absolute车型饰板（最下面的那个），只有灯壳颜色区别

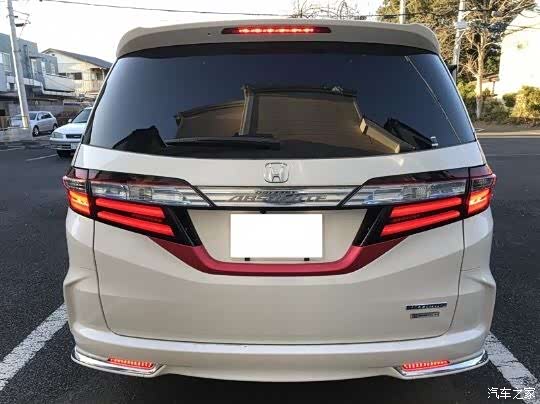

混动版尾灯组效果，尾部贯穿式的淡蓝色饰条装饰，一直延伸到车身的灯组，所以是尾灯是4件套

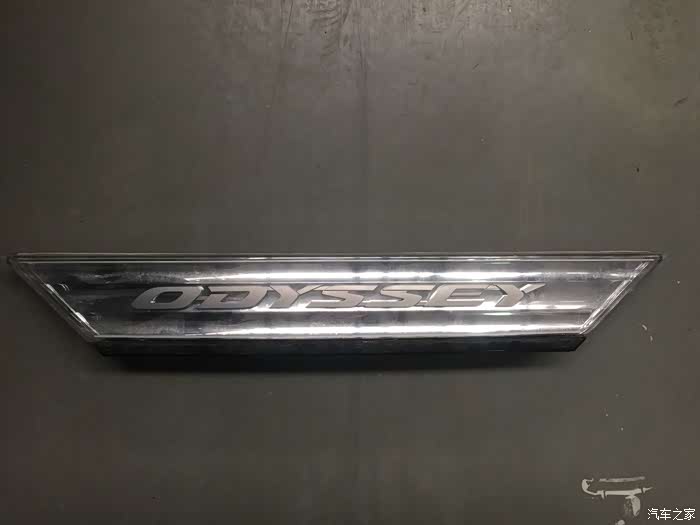

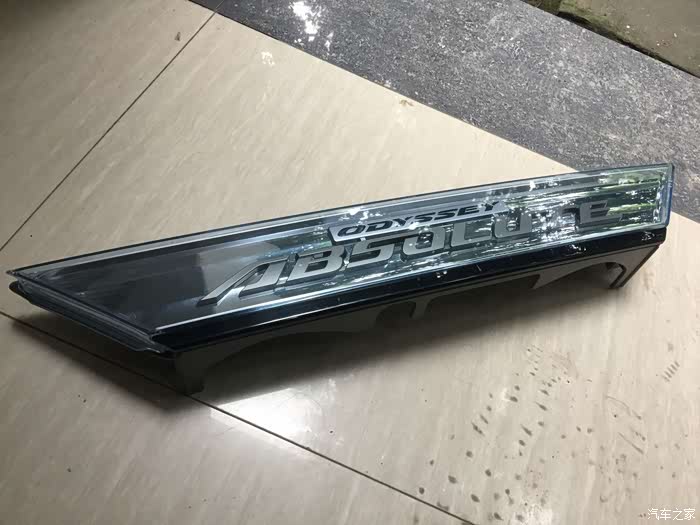

到手的饰条

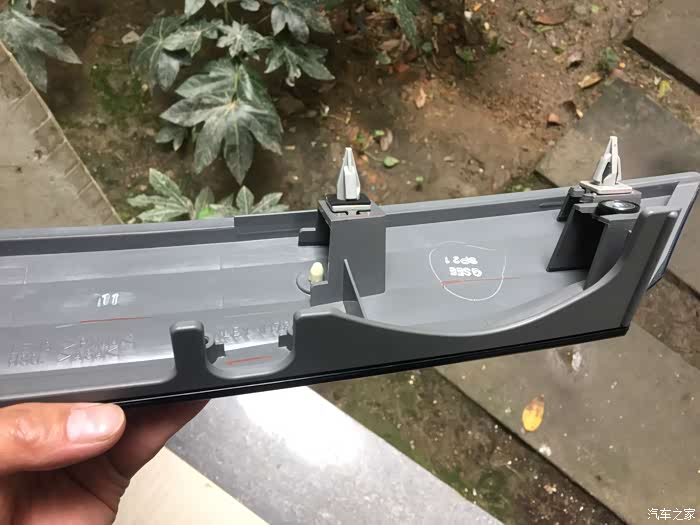

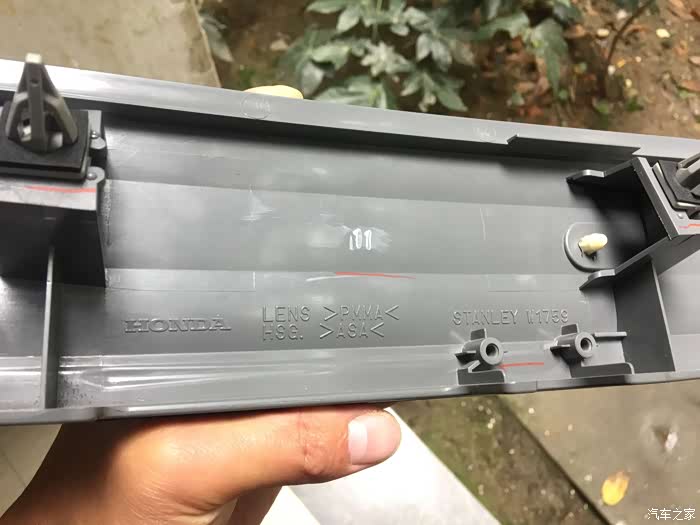

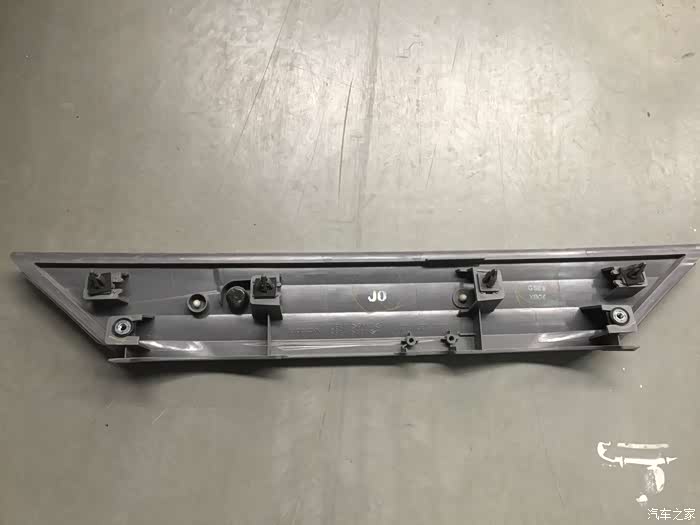

背面

有车尾摄像头位置，无需自己再加工

背面和广本的饰条是一样的

实际对比一下

尾门不是很好拆还是去了4S，给了50元工时费更换饰条。

小撬棒还是我借给师傅的

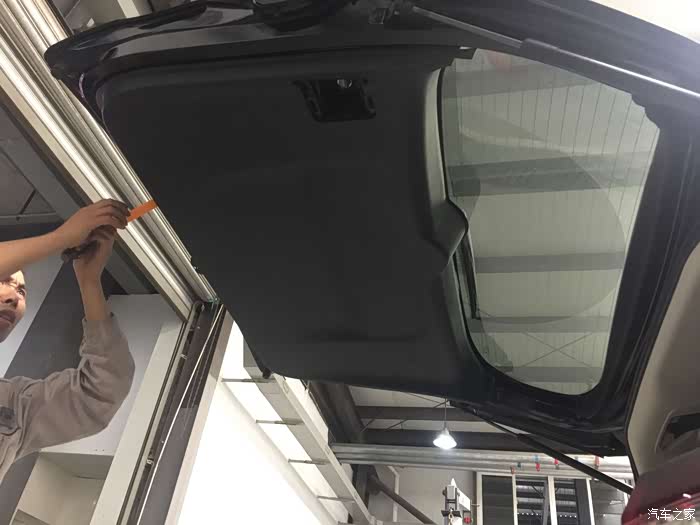

，尾门板灯需要拆掉，车窗两侧饰条也要先行拆除

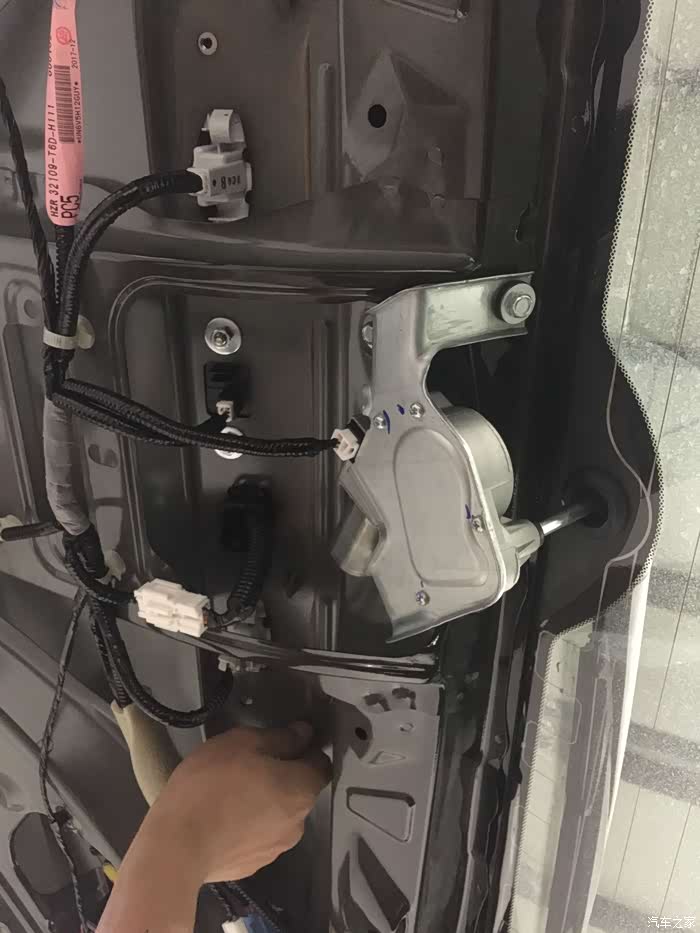

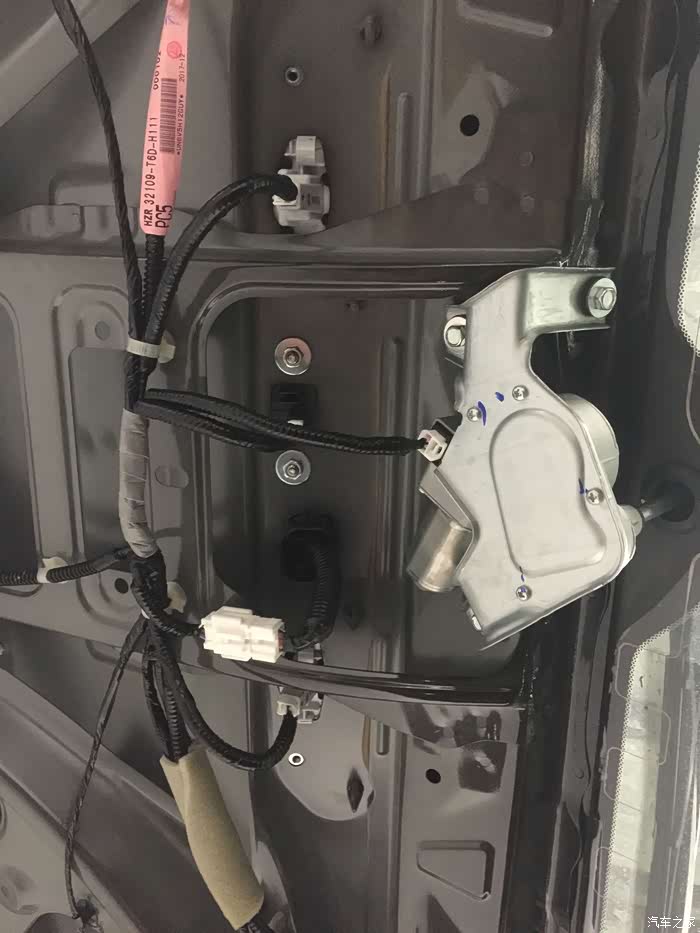

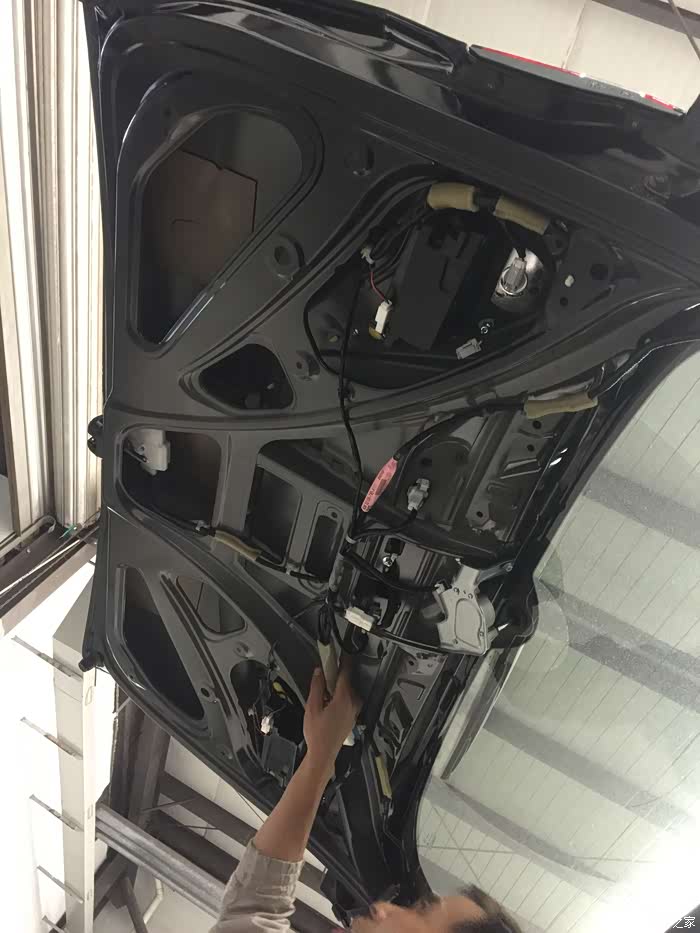

从雨刮处拉下门板，手伸进去往外推出尾门拉手框，这样才能完全取下整个内门板

总共4个卡扣2颗螺丝固定

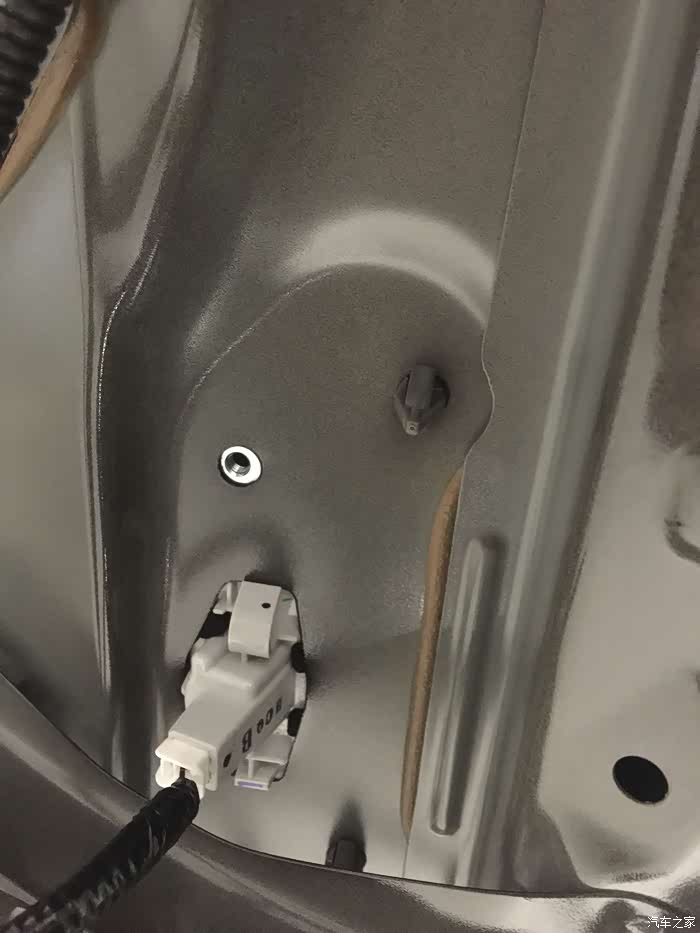

螺丝拆掉了，卡扣还在

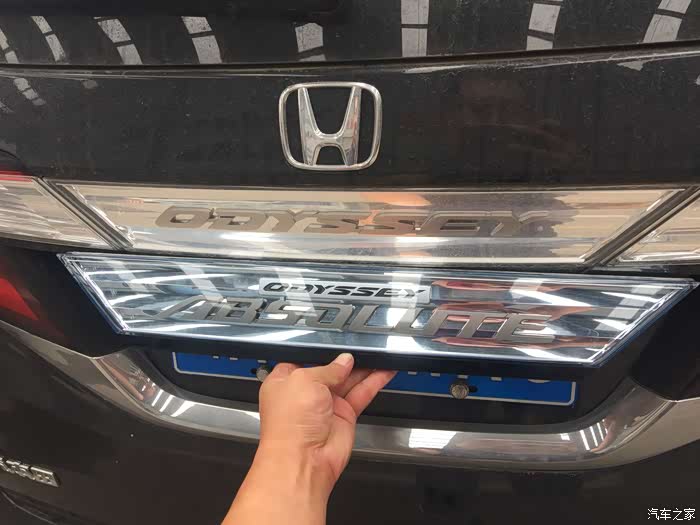

卸松尾门上两边灯组的固定螺丝，稍微顶起尾灯组，再用钳子挨个夹住卡扣往外顶，因为饰条两边被灯组压住了，不能强行取出来

拆下来的原车饰条

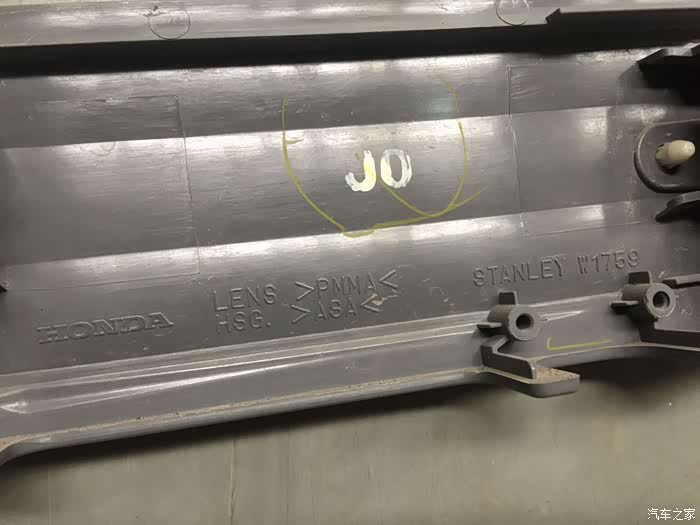

背面，没有任何区别，刻字也是一样的

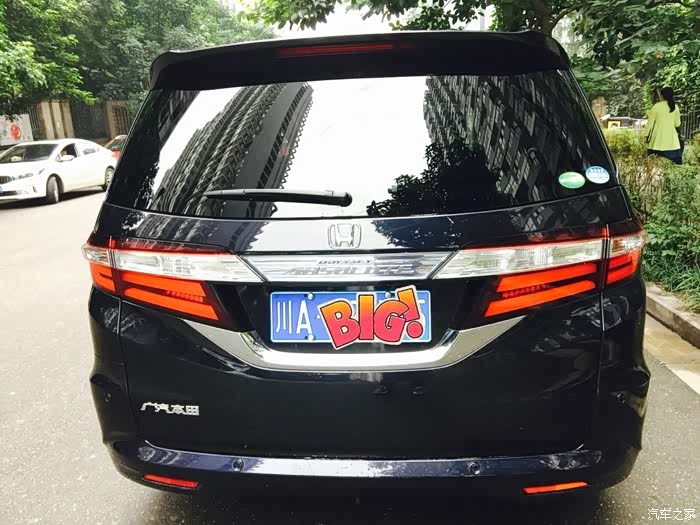

最终效果，字数多感觉就有货，哈哈哈

OK，这次折腾灯先到这里，我这次算花钱买个教训吧，胆大心细确实不容易，给大家做个反面教材。

To be continued...

HONDA_ACCESS系列***传送门

→奥德赛原厂配件日亚海淘简介

→奥德赛 HONDA ACCESS 系列一：日版氛围灯套件+DIY第三排

→奥德赛 HONDA ACCESS 系列二：LED冷光迎宾踏板

→奥德赛 HONDA ACCESS 系列三：车门雨挡

→奥德赛 HONDA ACCESS 系列四：滑动遮光帘

→奥德赛 HONDA ACCESS 系列五：行车记录仪（本田通用件）

→奥德赛 HONDA ACCESS 系列七：LaneWatch盲点显示系统

→奥德赛 HONDA ACCESS 系列八：滑动门照地灯

→奥德赛 HONDA ACCESS 系列九：日版小桌板+多挂钩系统

→奥德赛 HONDA ACCESS 系列十：中控台箱+USB接口

→奥德赛 HONDA ACCESS 系列十一：自动防眩目后视镜

【不定期更新】18款奥德赛配件（更新至尊专属脚垫）

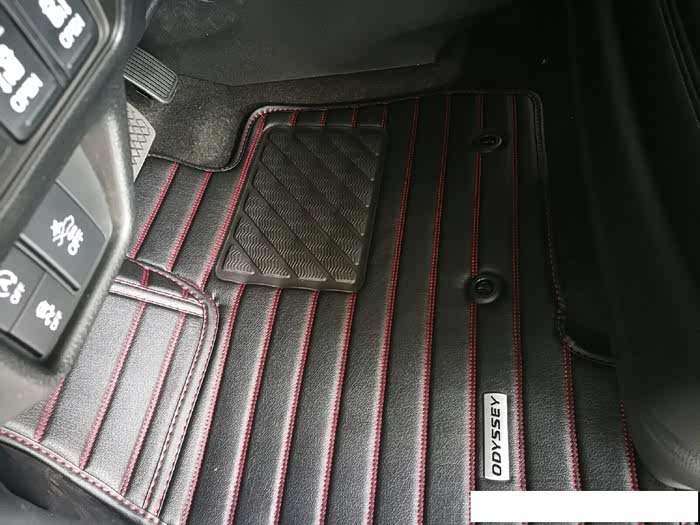

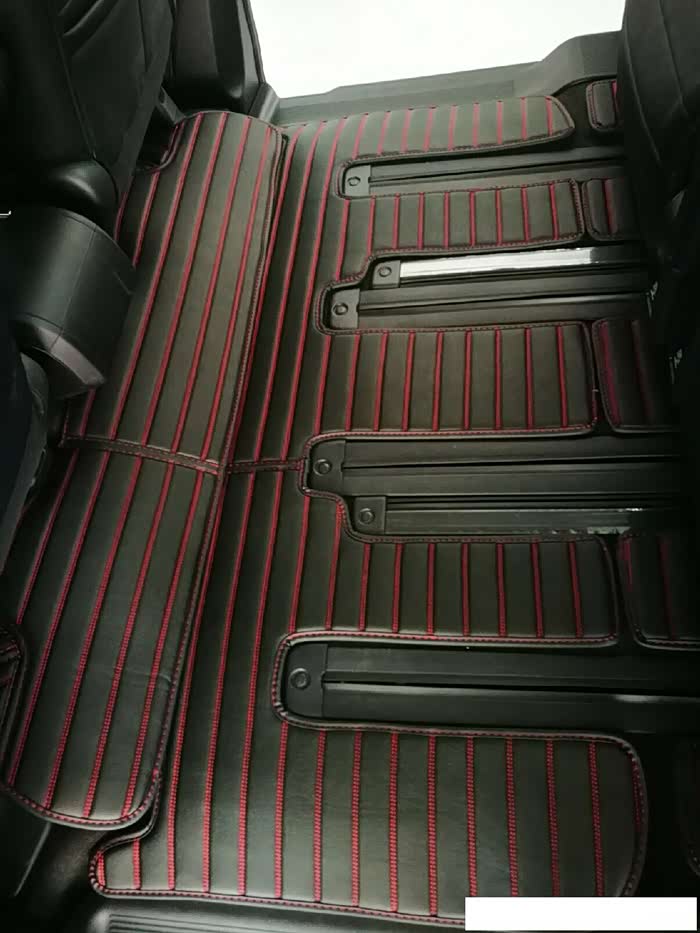

广本18款奥德赛外观只在前脸有较大变化，内部增加扶手箱等小改动，所以15-17款配件绝大部分可以继续通用。18款对应产品编号有所改变，增加扶手箱的车型对应的原车地毯有变化，针对至尊第二排电动座椅新增专用皮革地毯（08G02-T6D-GH3），其它新增的奥德赛纯正用品有：前门炫蓝投影灯（08V27-T6A-H00）和手机无线充电器（08H06-T6D-GH0），15-18款通用，具体情况请咨询4S或商家。
