汽车之家|乐驰加装原厂电子钟（已增加详细接线说明）|乐驰|论坛

2012-09-26 22:13:11 IP
八卦猪2010 2012-9-26 15:02:27 发表在 27楼

纯粹就是学习了，我弄下2011年以后的乐驰有预留借口吗？

各位车友。我的帖子有幸入围了【全国】2012论坛精选第三季度游玩类投票活动，现急需各位兄弟伸出援手投票支持！在此感激各位车友。

投票地址：http://club.autohome.com.cn/bbs/thread-o-200042-17076042-1.html

29、一家三口，乐驰——单车18天7500km西藏之旅—快乐的旅途

请在29号前面方框点击投票！
回复0

举报
#提车分享#3月分享提车作业，立即获得300元现金红包！
2012-09-26 22:06:16 IP
李志刚1 2012-9-26 20:52:58 发表在 33楼

线怎么接的没图啊？

已补充
回复0

举报
2012-09-26 22:06:31 IP
李志刚1 2012-9-26 21:14:22 发表在 35楼

同意21楼哥们的，把线和线对应的写出来方便大家啊

已补充
回复0

举报
2012-09-26 22:06:06 IP
做自己 2012-9-26 15:52:55 发表在 29楼

没看到电子钟的线是怎么接的啊？还有，好像收音机不用拆。

已补充
回复0

举报
2012-09-26 22:05:26 IP
光源动力 2012-9-26 09:12:40 发表在 22楼

就是不知道怎么接线

已补充
回复0

举报
2012-09-27 06:43:22 IP
宜昌天天 2012-9-26 22:05:15 发表在 40楼

已补充

请对应相关照片，说明一下：
电子钟的
E- -----------是什么颜色的线啊？
E+ -----------是什么颜色的线啊？
GN -----------是什么颜色的线啊？
TAIL+ -----------是什么颜色的线啊？

请不吝赐教！
回复0

举报
2012-09-27 06:47:30 IP
终于完了，在支持一次
回复0

举报
2012-09-27 08:57:47 IP
不错又学到东西了
回复0

举报
2012-09-27 15:59:24 IP
正好，我的电子钟被我给按到下面去了，天天看点都麻烦，有了这教程我自己就可以动手了，谢谢楼主啊
回复0

举报
2012-09-27 13:18:10 IP
回复0

举报
2012-09-28 16:03:35 IP
回复0

举报
2012-09-28 12:04:46 IP
我刚装好了你就发帖了，之前我装的时候琢磨了好久，小灯线没接，也不影响
回复0

举报
2013-01-03 16:00:02 IP
现在有带插头的但是插头是插哪的我从天天的店看到的但是没有说明
回复0

举报
2013-03-12 10:39:46 IP
搞个表都这么困难，有点不值得。我的车子带着表呢，可是最近家人让我看老爷子的瑞纳，那个车子没有表没法看时间，不知道楼主有没有瑞纳安装表的方案啊
回复0

举报
2012-10-03 12:06:54 IP
多好的技术贴，坚决顶起！
回复0

举报
2012-10-06 19:46:20 IP
duoqian多钱能买到啊
回复0

举报
2012-11-05 14:47:47 IP
本楼已被删除查看详情我要申诉
2012-11-27 12:10:54 IP
南宁忠仔 2012-9-27 06:43:22 发表在 46楼

请对应相关照片，说明一下：
电子钟的
E- -----------是什么颜色的线啊？
E+ -----------是什么颜色的线啊？
GN -----------是什么颜色的线啊？
TAIL+ -----------是什么颜色的线啊？
请不吝赐教！

红线标识为GN+，接ACC 12V
黑线为地线，也就是负极，标识为E-。
蓝线为时钟的记忆电源，直接接电瓶12V，标识为B+。
绿线是车灯信号线，标识为TAIL+
回复0

举报
2012-11-27 12:29:13 IP
firefish2009 2012-11-27 12:10:54 发表在 57楼

红线标识为GN+，接ACC 12V
黑线为地线，也就是负极，标识为E-。
蓝线为时钟的记忆电源，直接接电瓶12V，标识为B+。
绿线是车灯信号线，标识为TAIL+

等了这么久，终于等到答复了。
回复0

举报
2012-11-27 11:44:43 IP
宜昌天天 2012-9-25 22:12:50 发表在 4楼

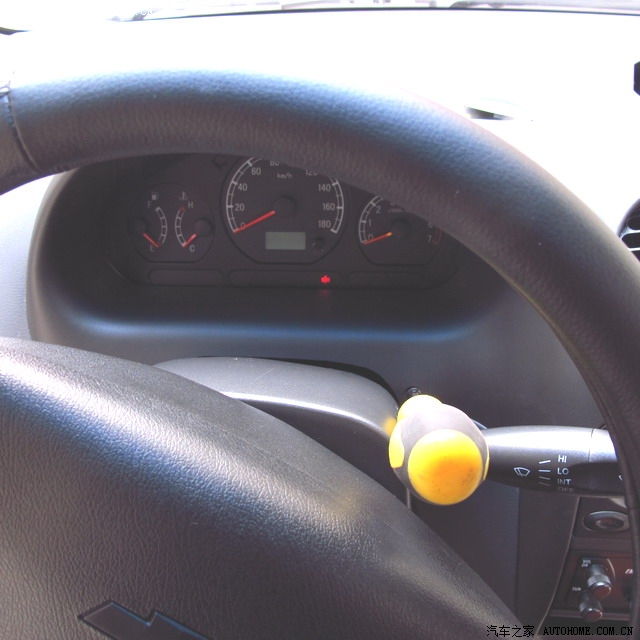

拆下原车仪表框
先拆下五颗螺丝
最后一颗

再来补充一下：
红线标识为GN+，接ACC 12V
黑线为地线，也就是负极，标识为E-。
蓝线为时钟的记忆电源，直接接电瓶12V，标识为B+。
绿线是车灯信号线，标识为TAIL+
回复0

举报
