09款奔驰B200后视镜拆装及LED转向灯、镜片电机更换方法
09款B200的后视镜不可以手动折叠！奔驰当时设计为在受到水平方向外力作用时会沿着受力方向脱开，以尽可能的保护镜体，复位时要用较大的力量推回才能使钢簧卡重新回到镜体锁扣上。
车子停在车位，左后视镜被撞坏2次，久病成医，积累了一点拆装的经验与车友分享。顺便说一下，这09款后视镜一个是1万元，奔驰宝马的都贵，3万一个镜子很正常。所以一旦被撞坏，要报警报保险，理赔员都知道价格的。在4S店那个巴掌大的后视镜上背壳喷漆是600元。

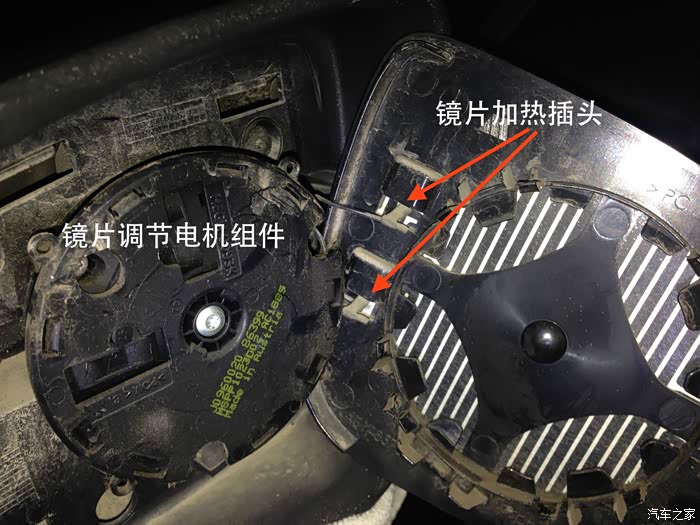

拆解时首先要把镜片扳下，看清它的结构就容易徒手向外扳开了。整个镜片要想彻底拿下，还要把2个镜片加热插头拔下。
后视镜拆解过程见图1-8 。
有时会要更换后视镜上的LED转向灯，这款转向灯在马云家有很多，质量好的日久天长灯壳塑料件不会泛黄，至于里面的LED灯没什么技术含量，质量也就没什么高下之分了。更换方法见图9-11。
电动折叠后视镜的拆解方法类同，结构见图12-17。
有的后视镜的镜片电动调节失灵，判断电机是否损坏的方法是按照图14的方法拆开内门板上的小封盖，用万用表测量电机电阻值来判断。
车子停在车位，左后视镜被撞坏2次，久病成医，积累了一点拆装的经验与车友分享。顺便说一下，这09款后视镜一个是1万元，奔驰宝马的都贵，3万一个镜子很正常。所以一旦被撞坏，要报警报保险，理赔员都知道价格的。在4S店那个巴掌大的后视镜上背壳喷漆是600元。
拆解时首先要把镜片扳下，看清它的结构就容易徒手向外扳开了。整个镜片要想彻底拿下，还要把2个镜片加热插头拔下。
后视镜拆解过程见图1-8 。
有时会要更换后视镜上的LED转向灯，这款转向灯在马云家有很多，质量好的日久天长灯壳塑料件不会泛黄，至于里面的LED灯没什么技术含量，质量也就没什么高下之分了。更换方法见图9-11。
电动折叠后视镜的拆解方法类同，结构见图12-17。
有的后视镜的镜片电动调节失灵，判断电机是否损坏的方法是按照图14的方法拆开内门板上的小封盖，用万用表测量电机电阻值来判断。

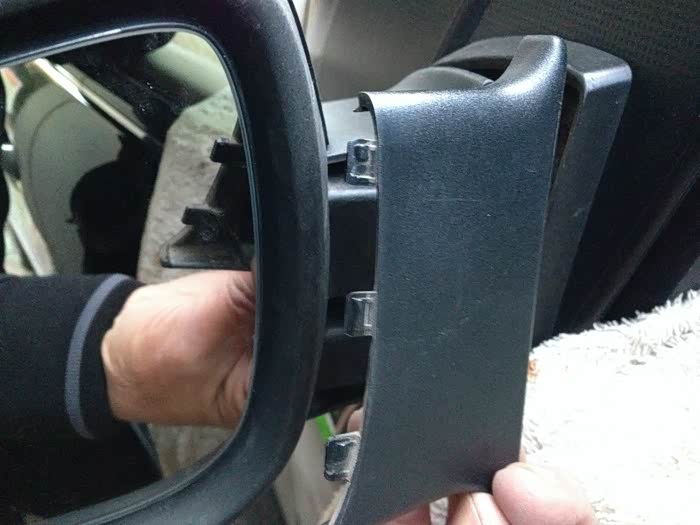

图1 先扳开后视镜片
图2 拆下镜片后压下白圈内锁扣拆下背壳

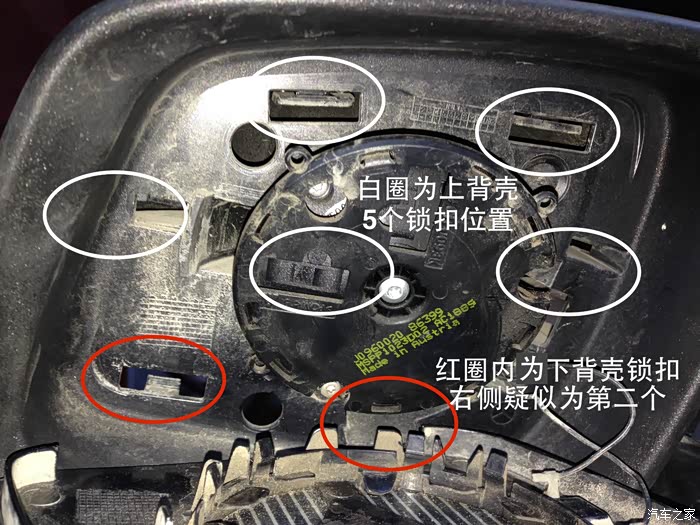

图3 这是对应背壳的5个锁扣

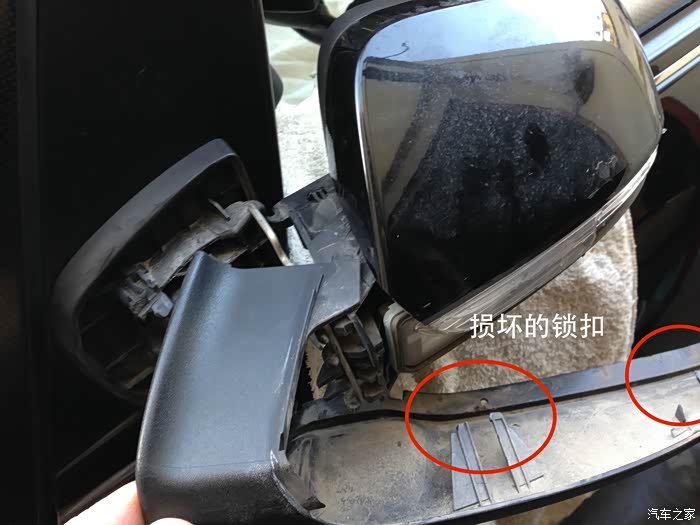

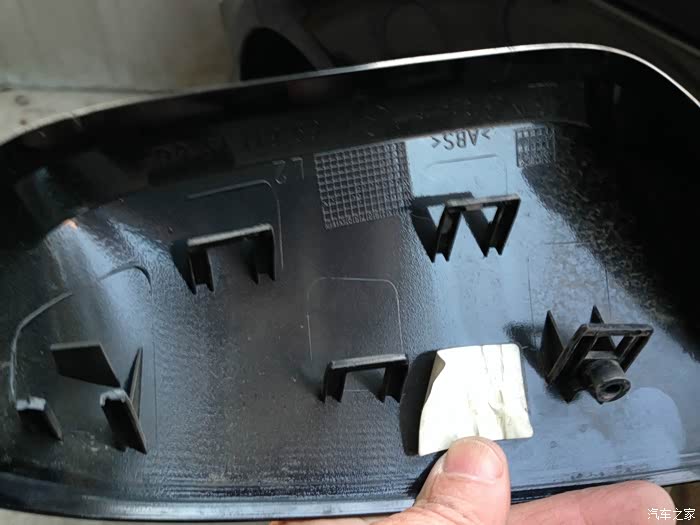

图4 背壳的锁扣（左下方的已损坏）

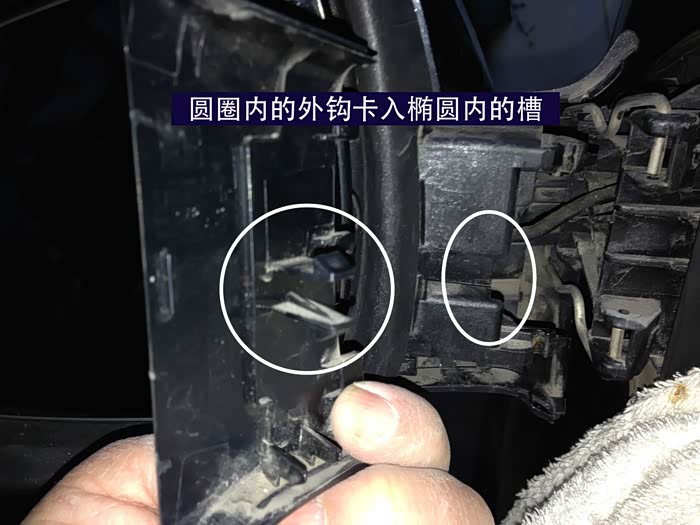

图5 拆下倒车镜上的小封盖注意拇指处及上方都有锁扣要先挑开才能拆下
图6 小封盖的背面结构

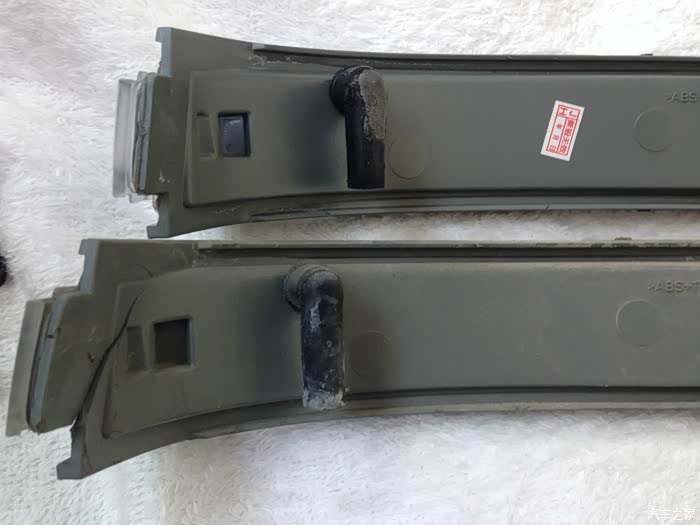

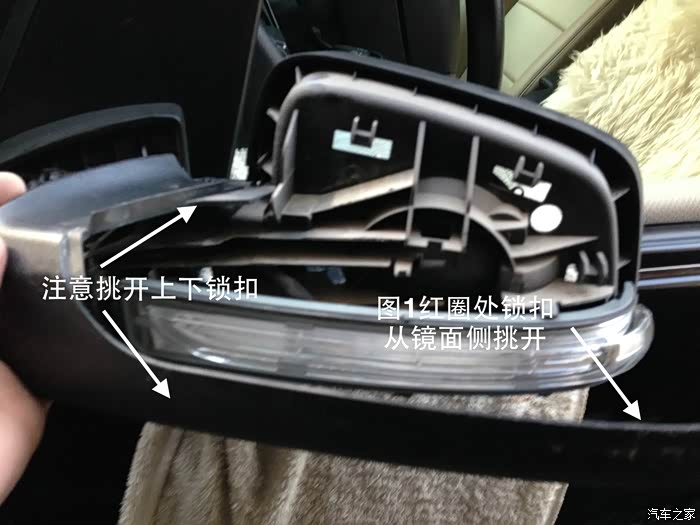

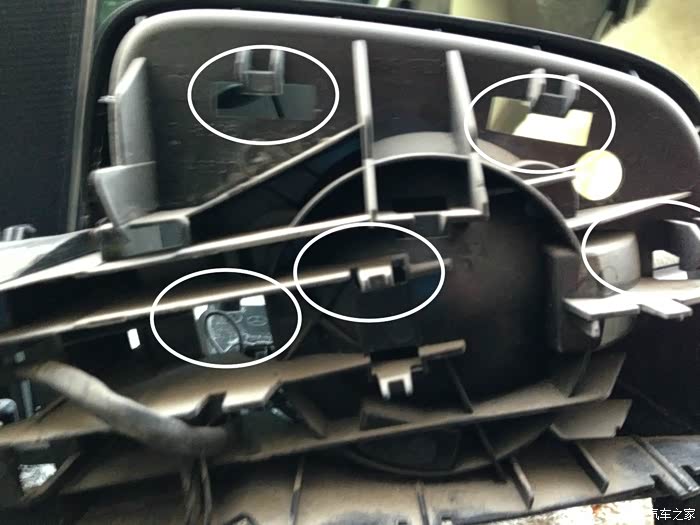

图7 拆卸下背壳的时候要先把几个锁扣挑开
图8 下背壳锁扣不事先挑开很容易损坏
图9 新旧转向灯对比
图10 下方是损坏的转向灯

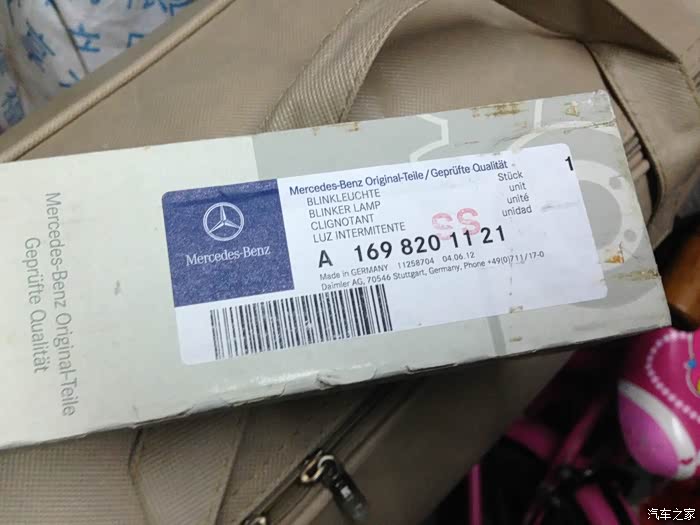

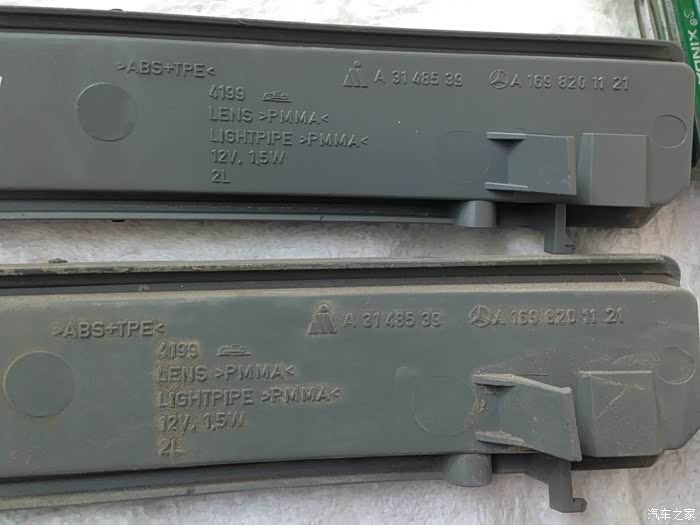

图11 左后视镜转向灯型号

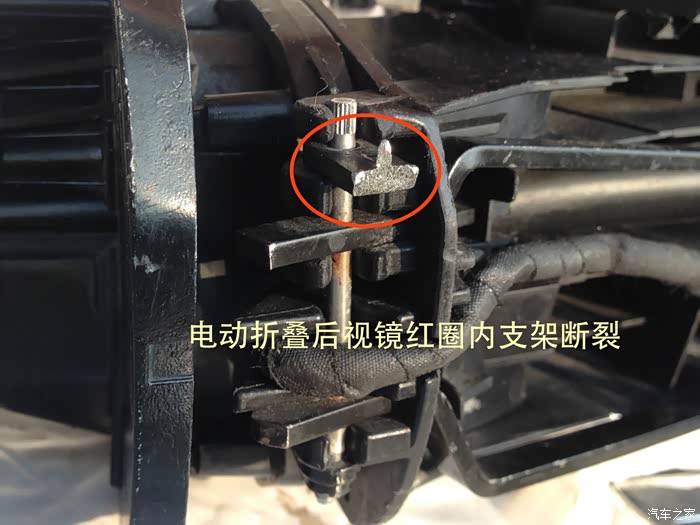

图12 电动折叠后视镜内部
图13 电动折叠后视镜内部细节

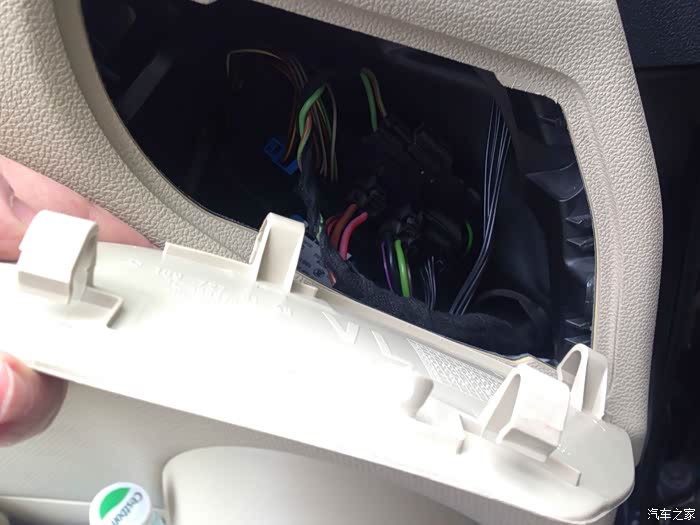

图14 拆开内门板上封盖可见后视镜插头组件

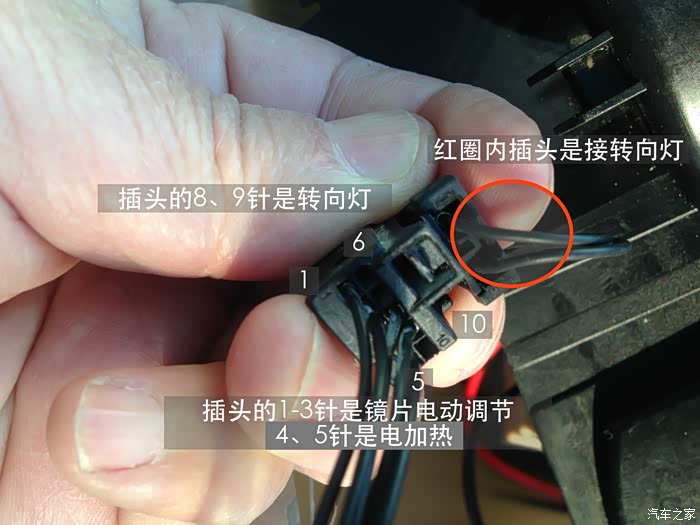

图15 后视镜插头各针功能

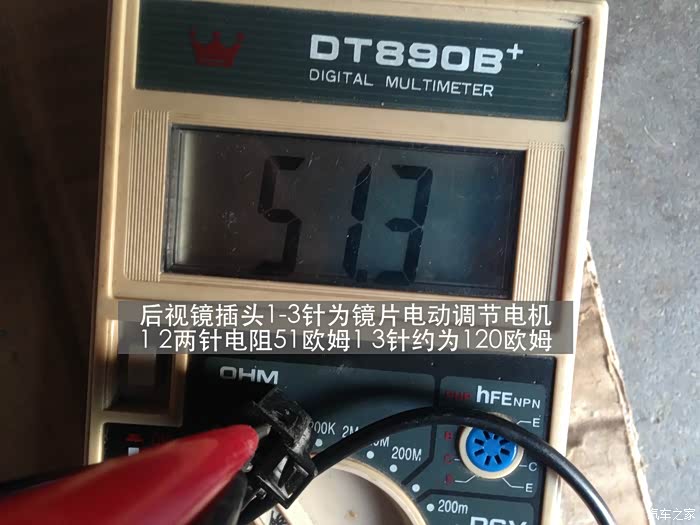

图16 万用表测量镜片调节电机电阻

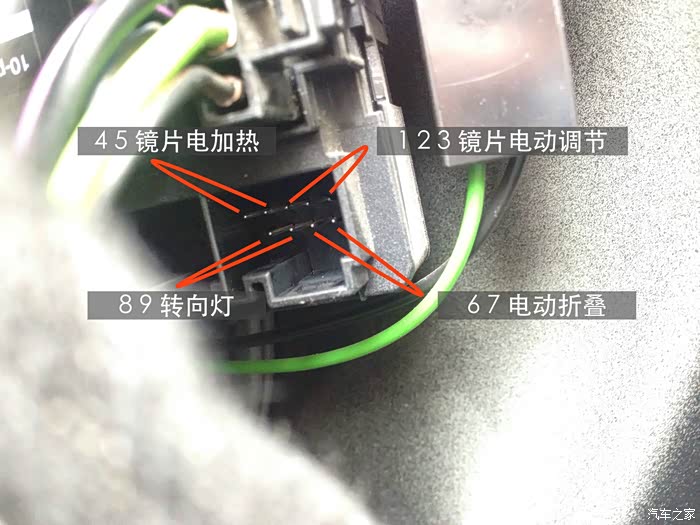

图17 插座上9针功能

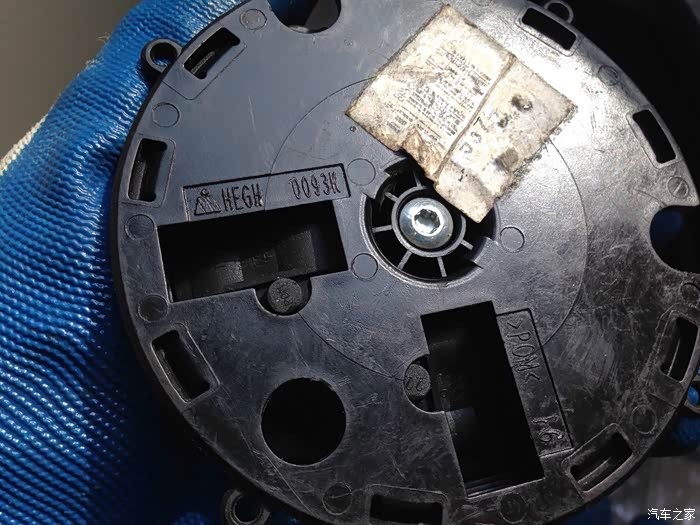

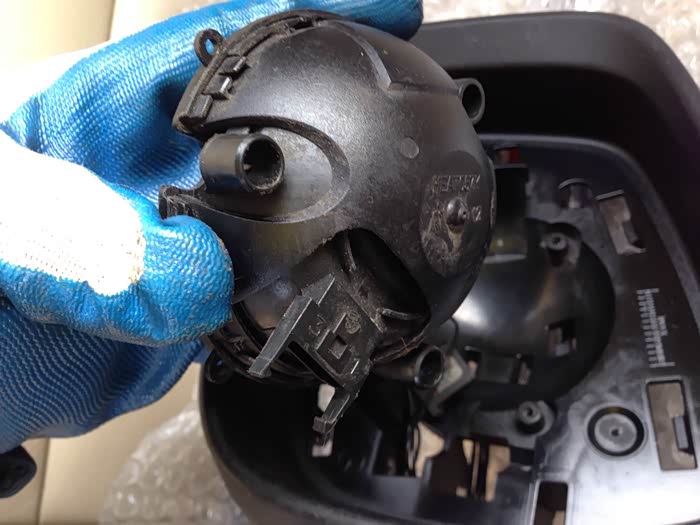

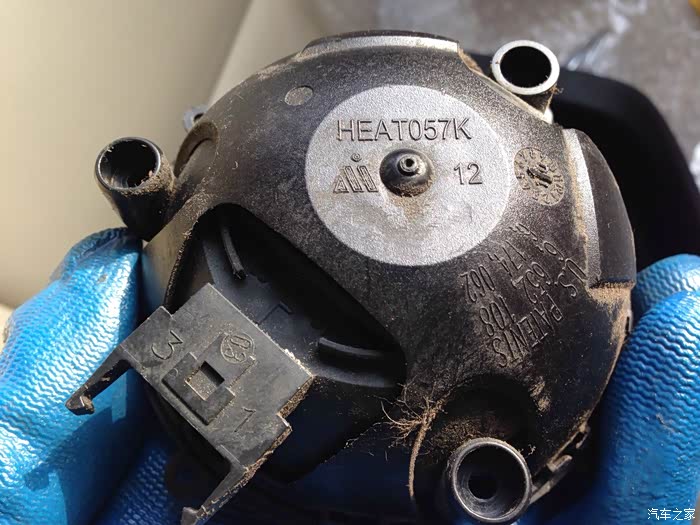

图18 镜片电动调节组件拆解
图19 镜片电动调节组件拆解
图20 镜片电动调节组件拆解
