最新消息~~~~~

本人已经找到进入一体机工程模式的方法了，其实很简单。只要进入文件管理，点击查找，输入7253，再点击查找，就进去了。

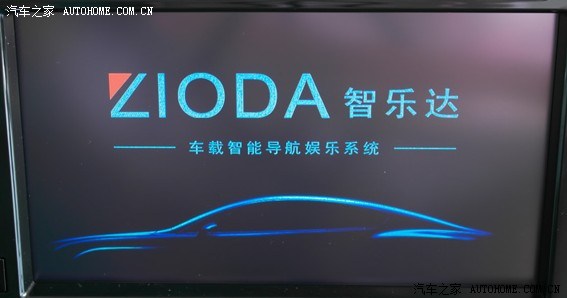

开机logo，就是在这工程模式修改的。一体机默认是好帮手电子开图案。厂家多设置了一个智乐达开机图片，个人感觉比默认的好。

具体想改成一汽的，只能再和掌柜及好帮手电子技术磨磨了。

赞下卖家掌柜，服务态度真的很好，有疑问直接和他电话联系，不厌其烦替我咨询好帮手技术并解答。

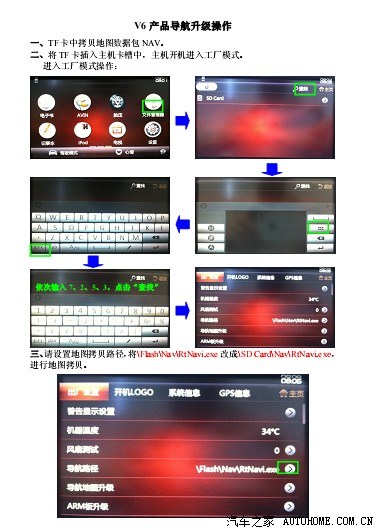

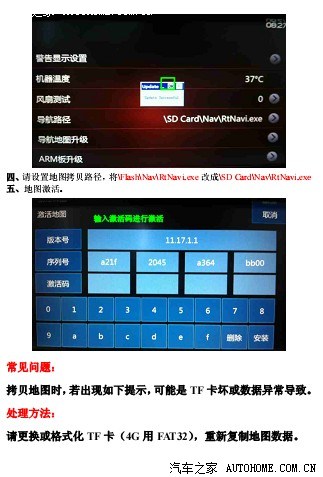

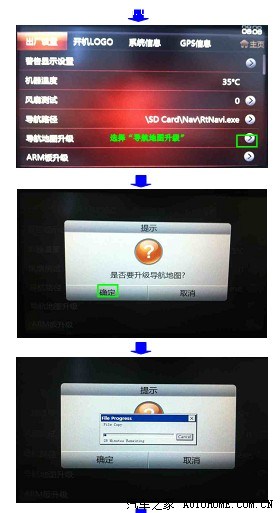

 另外，道道通地图升级方法掌柜已经给我，准备改天升级地图版本了。

另外准备测试下翼卡功能，这是语音导航功能。也就是说：接通后台客服，客服帮你查找目的地（例如咖啡厅、加油点），然后把导航路径传到你导航，这样自己就不需要在一体机上自己查找了。这是这一体机免费送一年的。效果过两天再汇报。

       前言，本人去年底入手欧朗自舒银，原车CD上的小口USB接口也被我改成标准接口了，可以直插U盘。可以看这链接http://club.autohome.com.cn/bbs/thread-c-2563-19568501-1.html。

但原车CD太老土了，都不支持分类播放，只能一根筋从头到尾播放MP3。正听侬情我爱的情歌呢，突然下一首就成了嗨歌，转变太快，人老了，伤不起

另外，提车时四儿子送的倒车雷达太烂了，反应太慢，等撞上墙了才滴滴滴响个不停，够郁闷。

再另外，看别人车都有屏幕指指点点画画，虚荣心大起，也想搞个玩玩，充充门面

问问四儿子，装个一体机要4K，而且也不是什么大牌，TMD宰人的刀也太快了啊

于是在某宝寻寻觅觅，终于淘了这款，屏幕是7寸的，带道道通导航和倒车影像功能。是天猫商铺，质量有所保障，价格可以说是最便宜的，并且自称是卡仕达品牌的，是一汽厂家前装设备（前装设备的概念可以百度下，大概的意思就是属于一汽厂家指定品牌，四儿子指定安装的品牌）。为什么是自称是这品牌的，下面自有说明。

顺丰效率速度的确是快，四川到苏州。17日晚下的单子，19日中秋节那天就到手了。我还以为中秋节他们放假呢，竟然准时送到了，赞个！！！

  快递大哥送来老大一个包包，啥东东呢

、

老大一个箱子，重4斤，运费52大洋。虽然是包邮滴，但其实是偶的大洋啊
还是涂掉商家信息吧，免得有广告嫌疑。

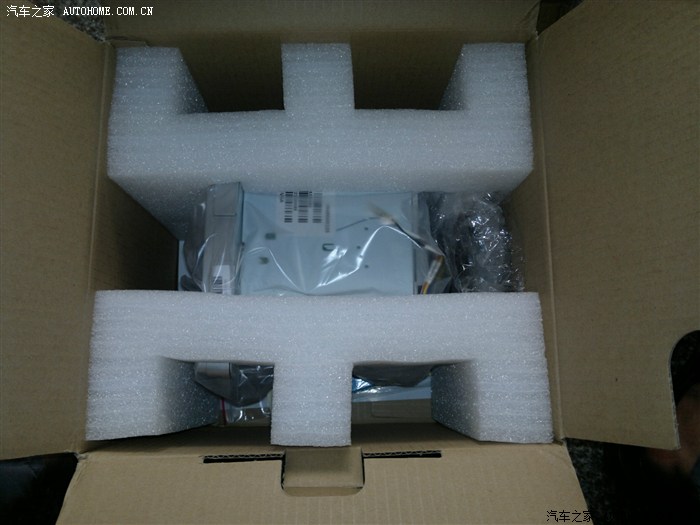

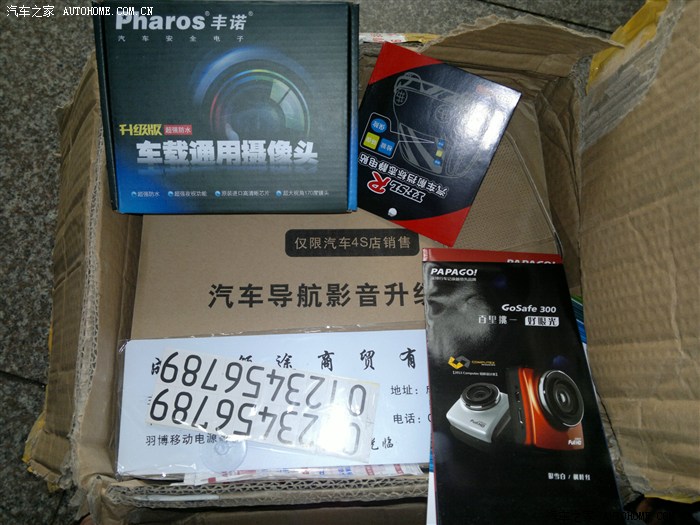

开包破CHU，里面有这么几个东东，主要就是摄像头和一体机，静电贴和临停是送的，还有个防滑垫。

、

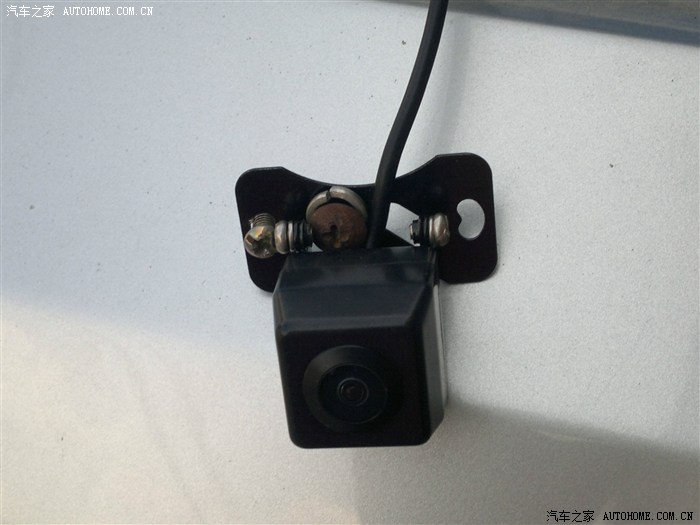

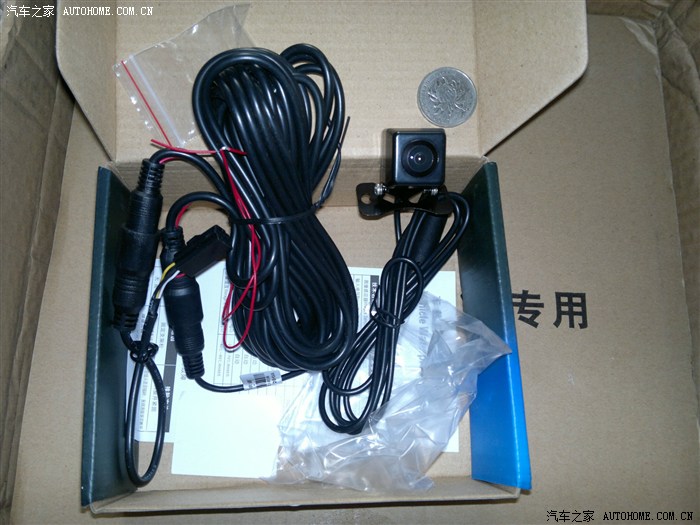

先看摄像头，是通用版的，并且不带补光灯的。实测下来夜间效果也不是太差，将就用下吧。实在不行，就准备在后保险杠上面装2个倒车流氓灯，绝对和白天一样。

一体机外包装，上面写明是智航系列的。

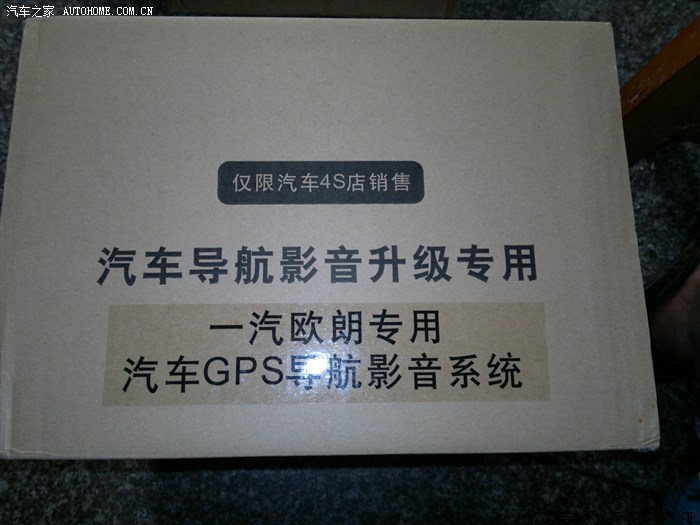

包装外写明是欧朗专用，免剪线直插的。店家说这是真正四儿子安装的产品，百度后也的确四儿子用这品牌的比较多。

并且这款不用尾线，原车CD线直接插在一体机后面的。

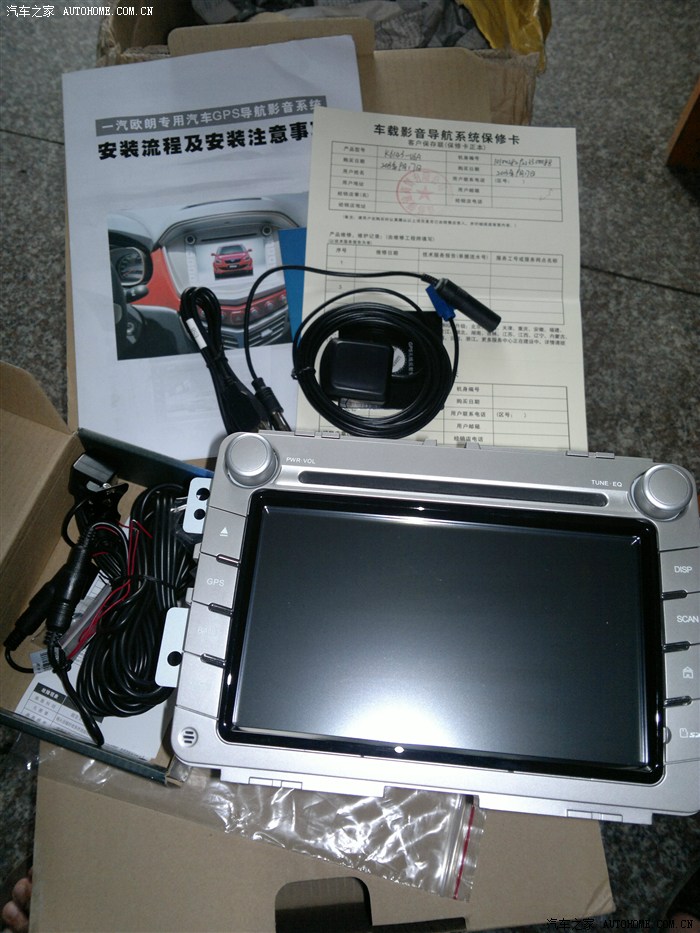

来个全家福

开封后我就自己安装了，各位兄弟可能会说，这玩意么找个装潢店给你装下就OK了，多省事，干嘛多此一举，还费劲自己安装呢？

原因有几点：一、老实说我不太相信装潢店的小青年，年少气盛，反正不是他们的东西，野蛮拆装，能用就行。

                     二、本人想弄的完美点，自己弄的才放心

                     三、好歹我也是技术出身，这样的小东西都搞不定，以后还咋混啊

                     四、还有就是省钱，能省上300大洋呢够和MM看几场电影了

                     五、正好中秋节放假，放上好几天呢，整天在家除了钓鱼，也没啥事做，不如自己动动手吧

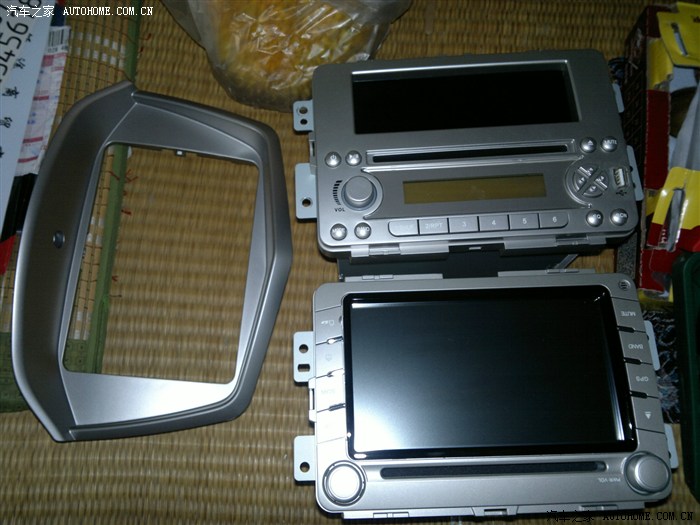

原车CD，装饰面框和一体机合影

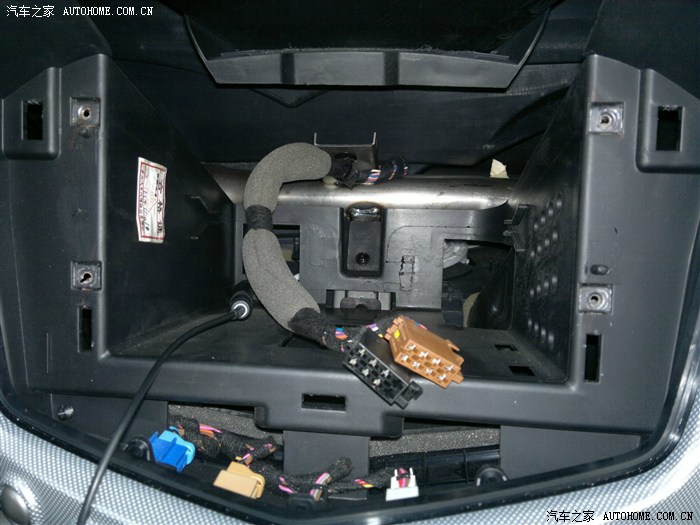

拆掉CD后的洞洞图

先把天线延长线、GPS线、USB延长线和倒车后视线从后面引出来，方便后续接线。

我是从手套箱后面引进去的线。

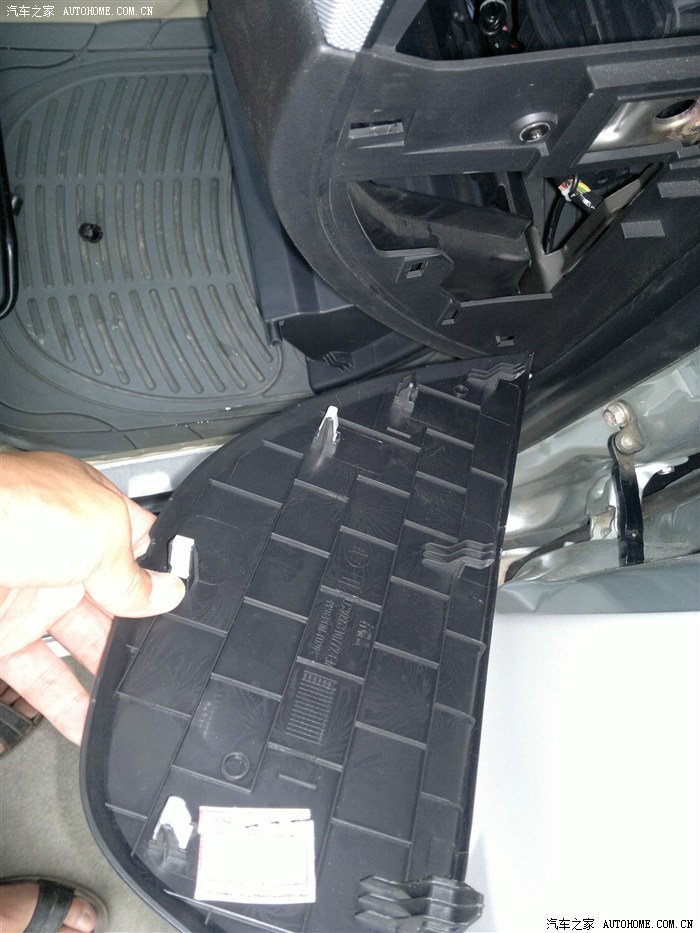

然后把副驾驶中控板边上的那面板撬掉，方便排线。这面板开副驾驶门就能看到。只要把3个白色的卡扣掰掉就能下来了。

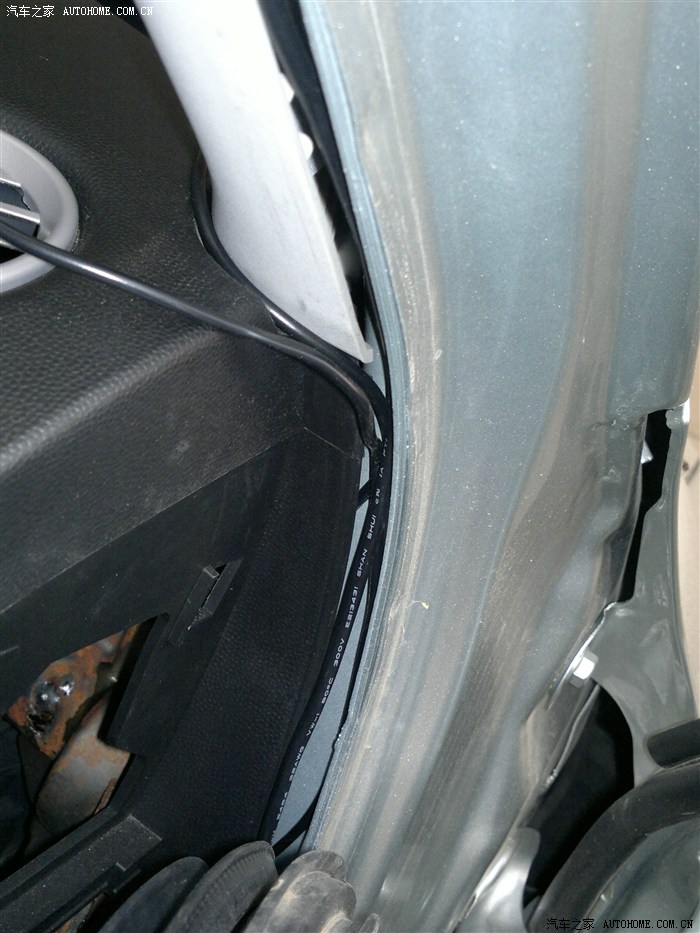

这是引的GPS线，直接把门边上的胶条掰下来，很轻松就掰下来了。这里一根是GPS线，另外一根是倒车雷达线。

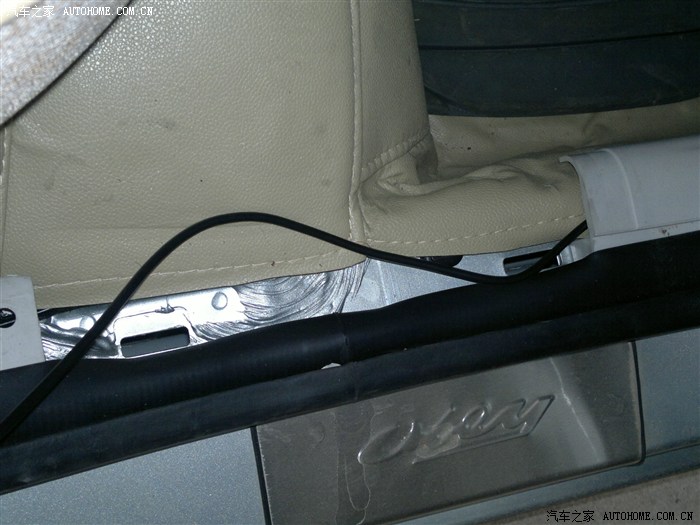

这是开始走倒车影像线，就从门踏板那里走线，只要掰掉踏板就可以走了。中间B柱那里的塑料板我没拆掉，从塑料板边上的缝隙了走进去的线

这是后门踏板，也是掰下来后走的线

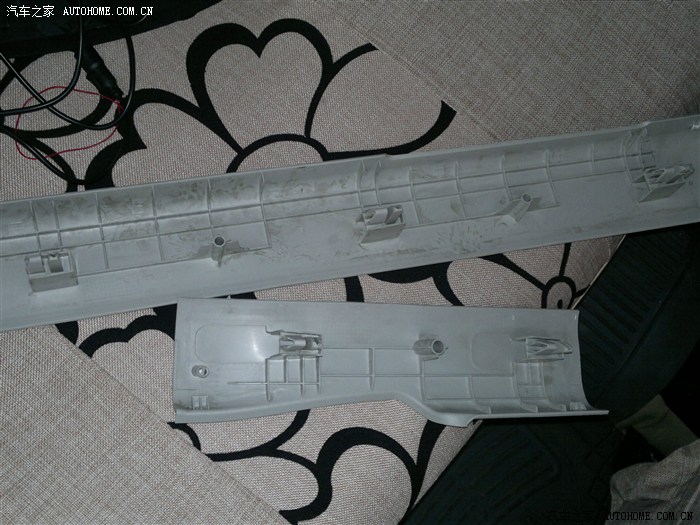

这是前后踏板，很简单的几个塑料扣子。注意，掰的时候小心点，最好趁温度高点的时候弄，这样塑料比较软，不容易掰断。我就一不小心掰断了前门踏板的半个扣子，555~~~~~还好后来装上后没感觉任何晃动。

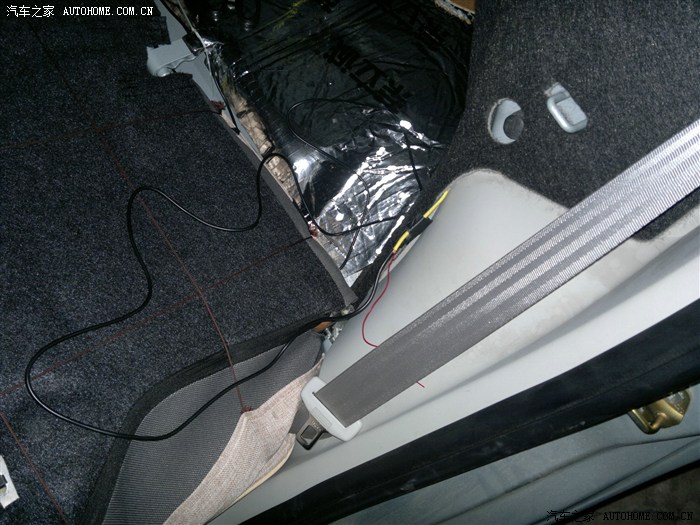

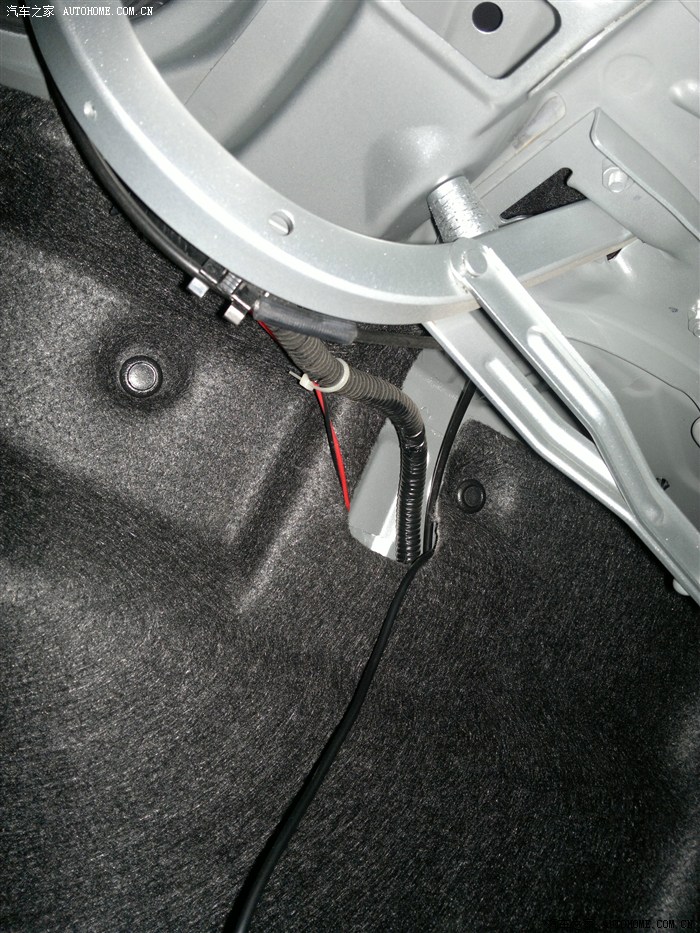

倒车视频线，我是从右后门踏板下通过，然后把后座翻下来后横穿的线，直接走线到后备箱。

这时候碰到了一个小问题，我想从驾驶座正后面的后备箱边上的隔音棉里面走暗线，但倒车线太软，不得已找了根粗点的线，先穿过，然后把倒车线引到后面。

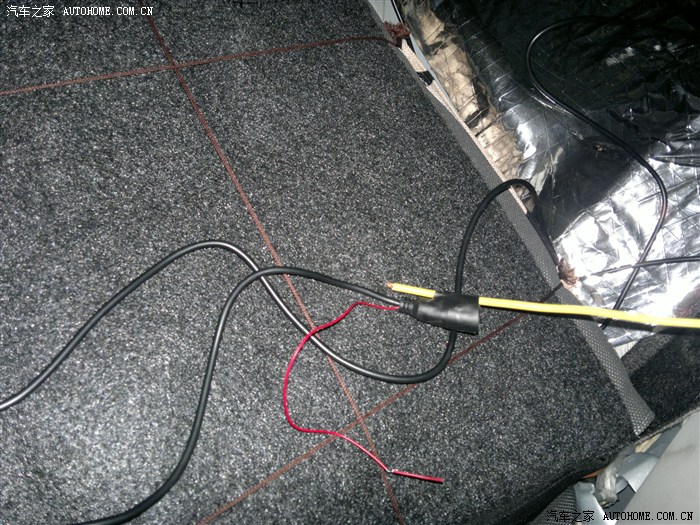

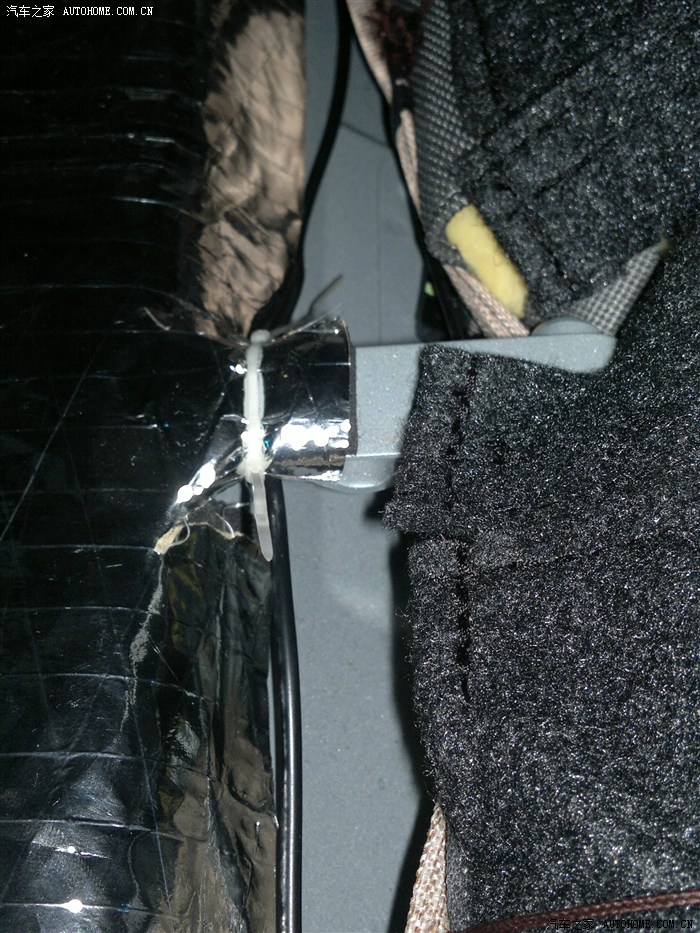

引导线穿好后和倒车线接头用黑胶绑在一起

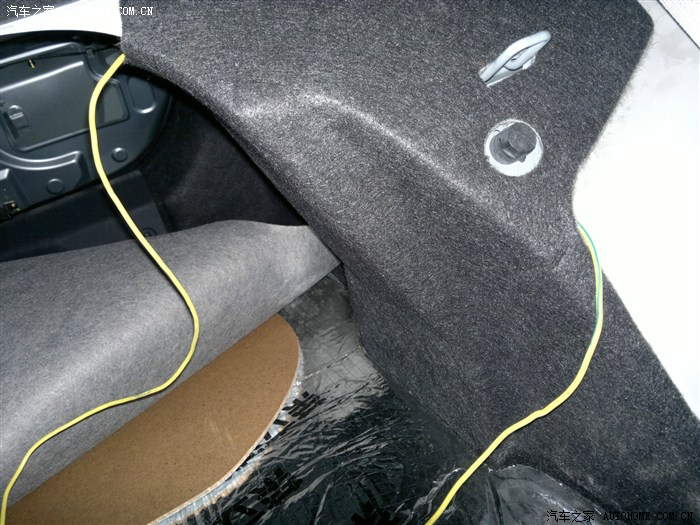

把倒车线慢慢的从隔音棉里穿过去

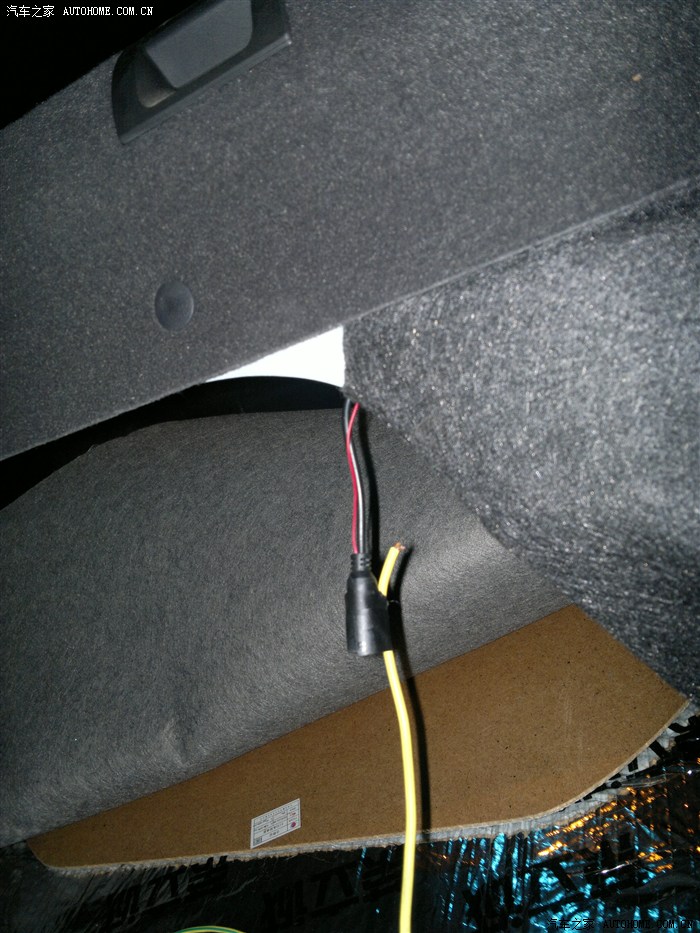

OK，倒车线穿过隔音棉，露出龟头了

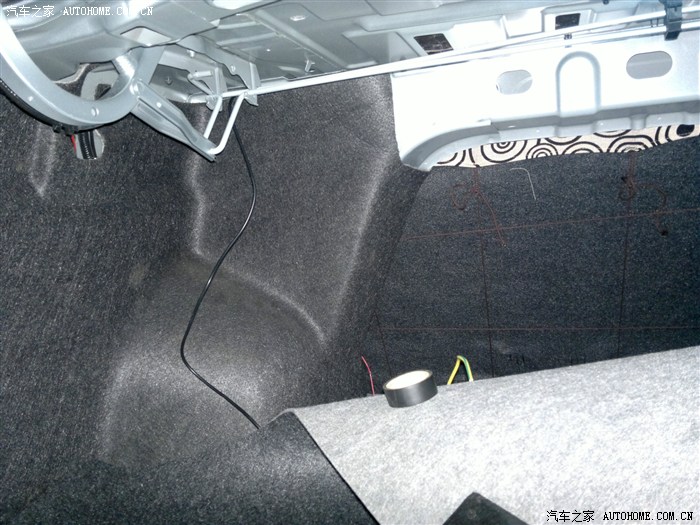

倒车线引线引好了，今天太晚了，明天继续！！！！

------------------------------------------华丽的分割线------------------------------------------

早早起床，继续昨天未完的工作。

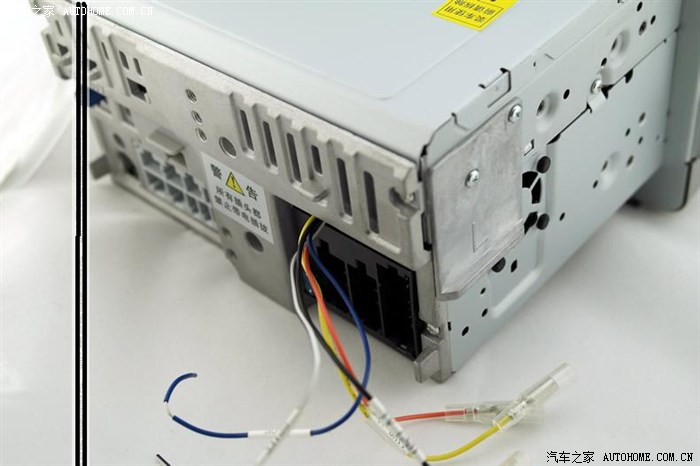

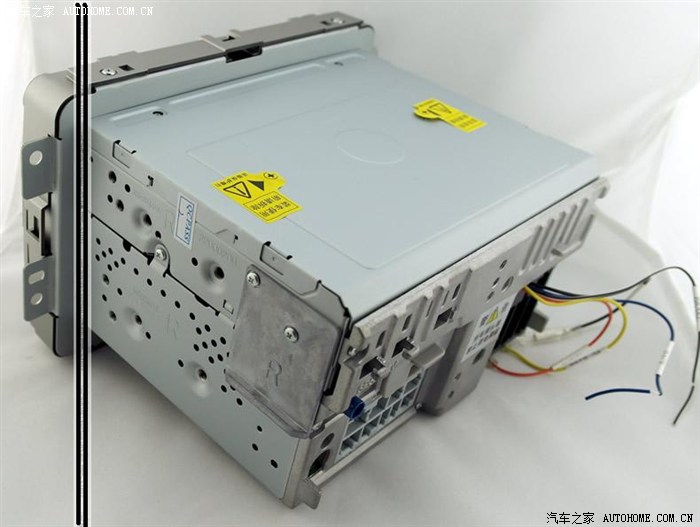

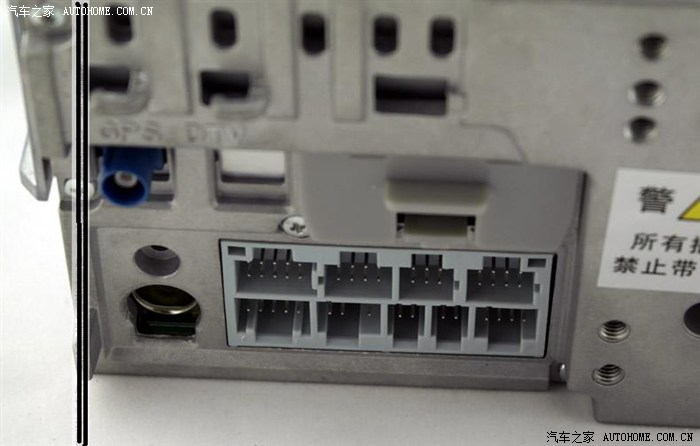

忘记给一体机拍屁股了，就借用商家的图片吧。

其中多出来的四根线，其中蓝色BACK线需要用到，是接倒车摄像信号线的，另外3根是用在TV-IN和电视上的，一般用不到。

下面那些接口是扩展接口，可以接胎压、电子狗、电视模块的。

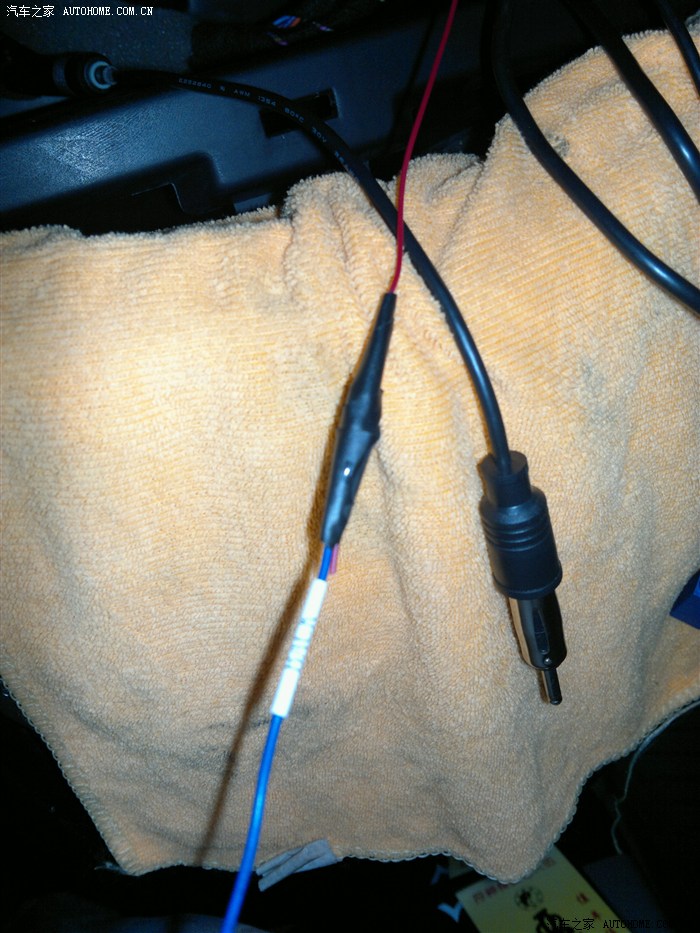

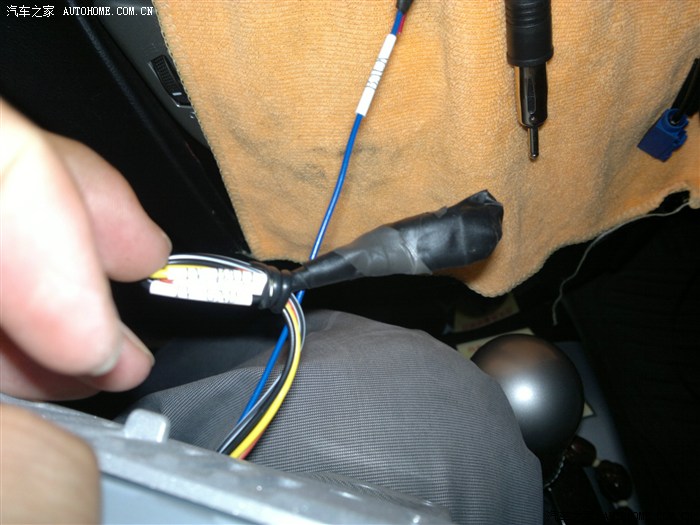

准备装一体机了，先把倒车信号线给接上，对应的是一体机屁股后引出的蓝色BACK线，接好，用3M黑胶缠好。

另外三根线是用于别的功能的，比如AV-IN。现在用不到，也用黑胶缠好，免得短路了。

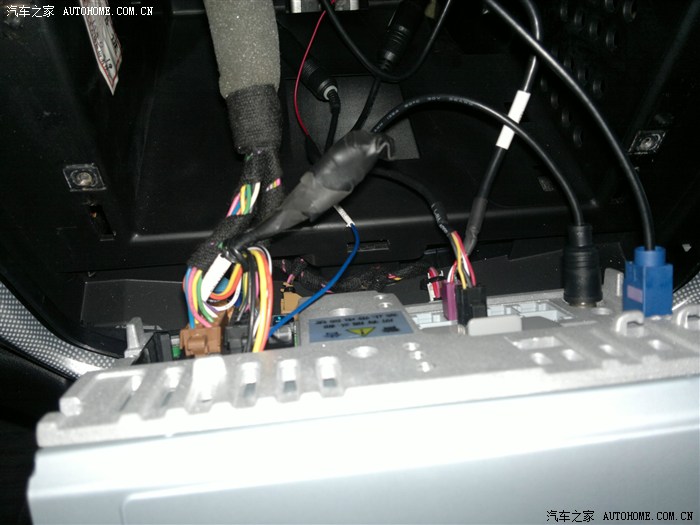

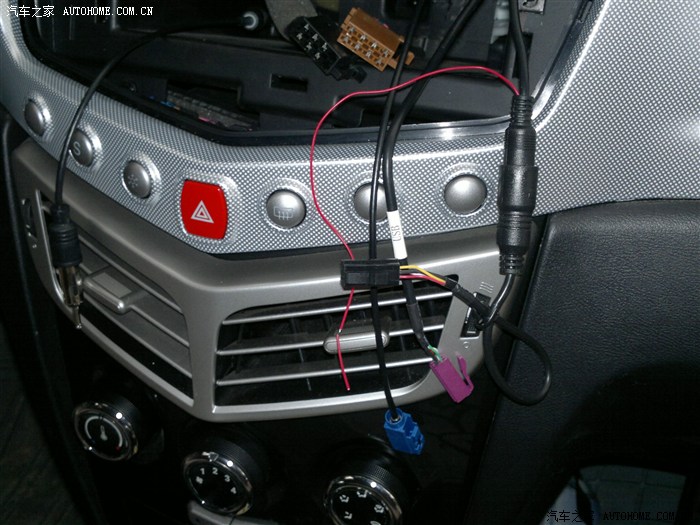

线一一对应接好。从左到右分别是原车音响线、电源线、蓝色的倒车信号线、黑色接头的USB延长线、红色接头的倒车影像线、收音机天线、蓝色头子的GPS线。

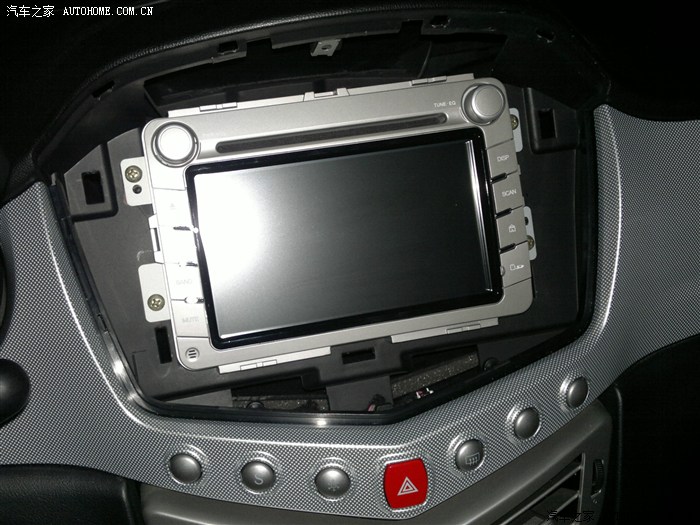

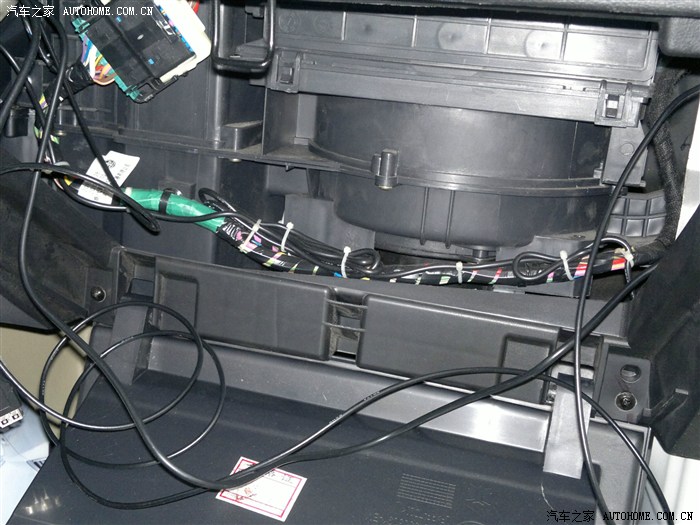

线接好了就把它们稍微整理下，不用扎紧，多余的长线可以在手套箱里固定。然后把一体机装上。

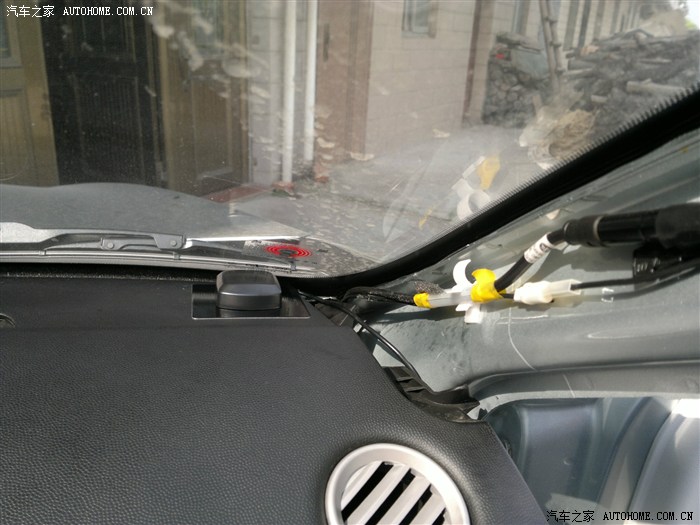

现在先来大概固定GPS线，我把A柱的塑料拆掉了，方便走线。本来我是固定在这里，但后来改掉了，下面有说明。

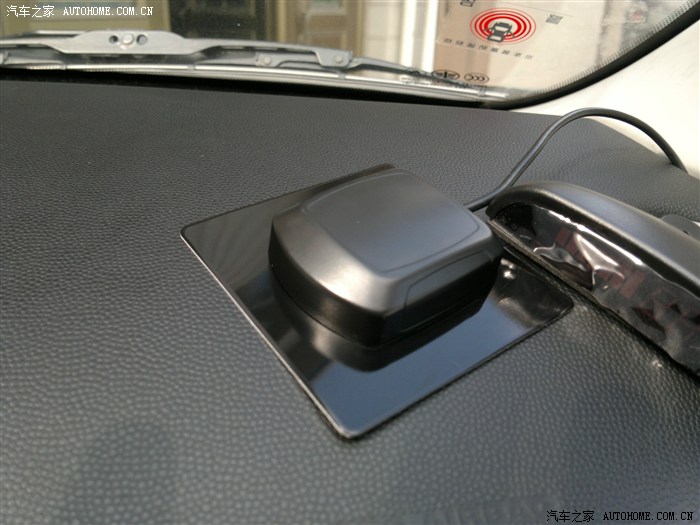

下面那小黑片是GPS信号增强用的，仔细研究下，其实也就是一片铝片，被商家宣传的如何神奇。

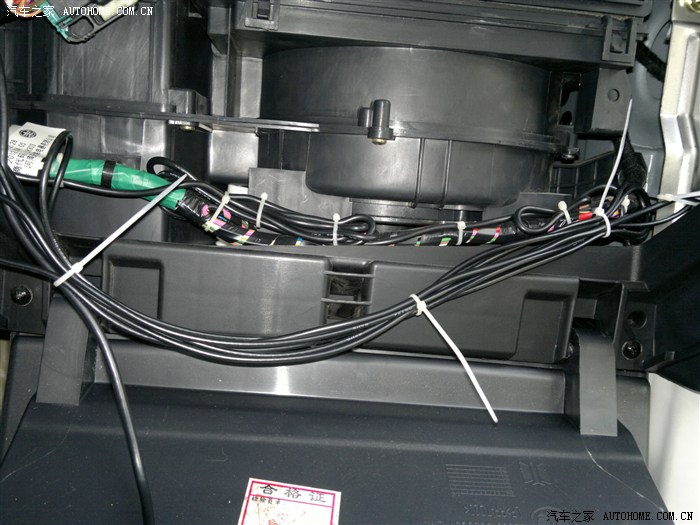

好了，把线固定下来吧。

这样就整齐多了。

我前面提到，一体机屁股后的线只要整理下，因为你当时根本就没办法扎紧。只能在这里整理线的时候把线拉下，并且这时候才能扎紧。

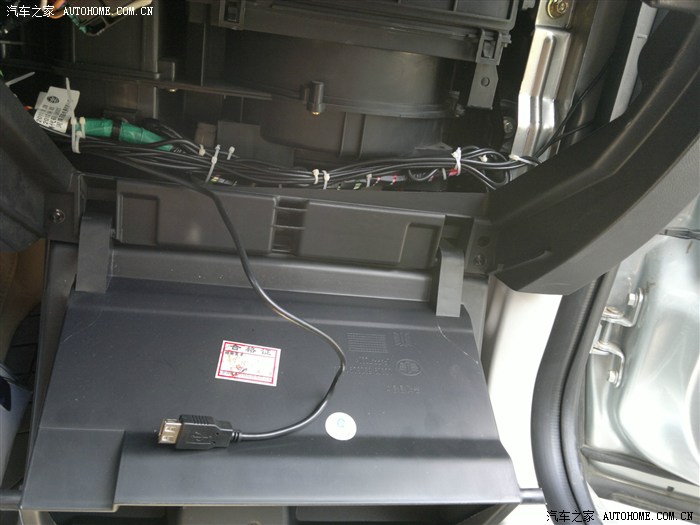

USB延长线就这样放着，整个完工后就放到手套箱里了。

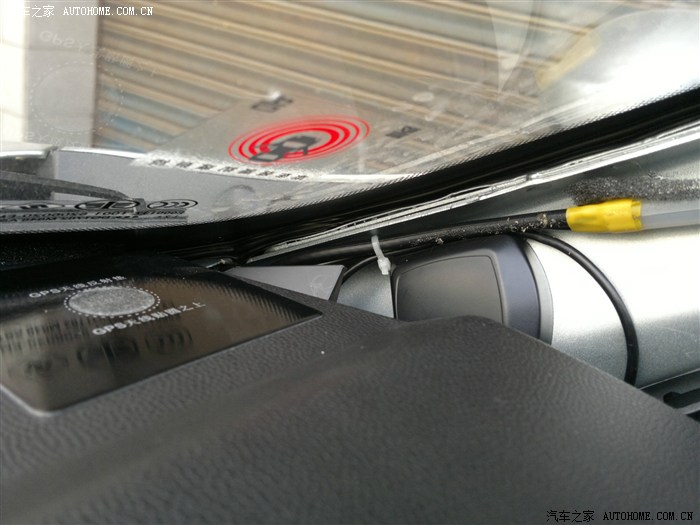

本来GPS模块接头我是放在中控右上角，挡风玻璃下的小黑板上。这时候来了一个朋友，他说他的模块是隐藏式的，是放在车顶的。这给我一个提示，放在这里的确难看。后来仔细考虑下，就把接收模块放在A柱里面。这模块后面有磁铁，诸位朋友不用担心它会掉下来。我试了下，吸力还蛮强的。

回来再试试导航

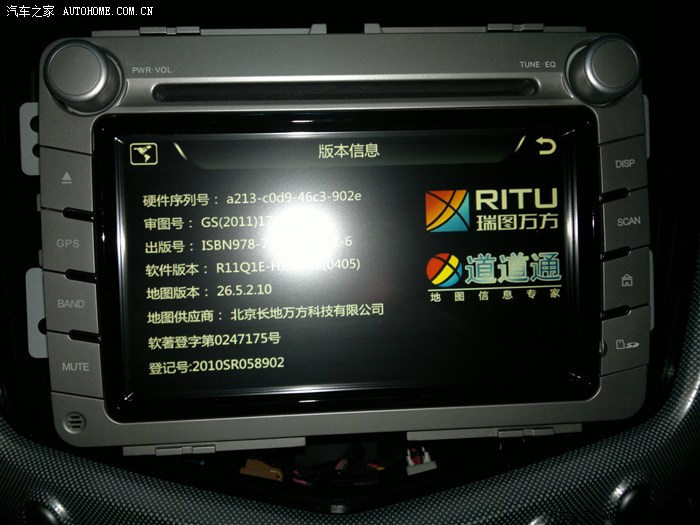

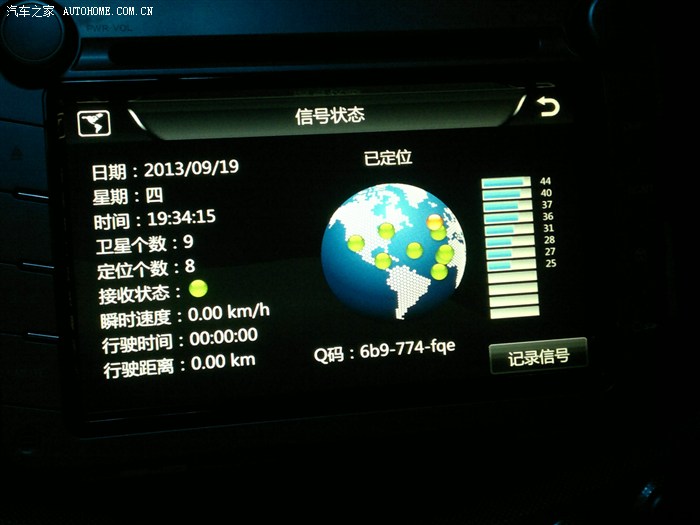

试了下，放在A柱定位还是有8颗星，看来绝对没问题。一般导航有3颗星就能准确定位了

、

---------------------------------又是华丽的分割线-------------------------------

最最最最最头疼的问题开始了~~~~~~~~

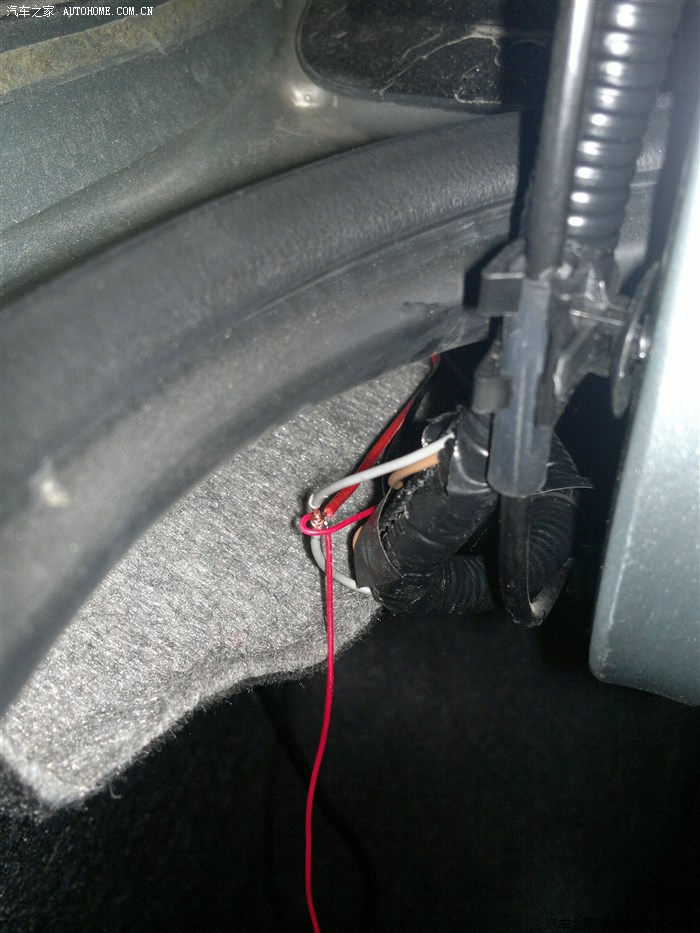

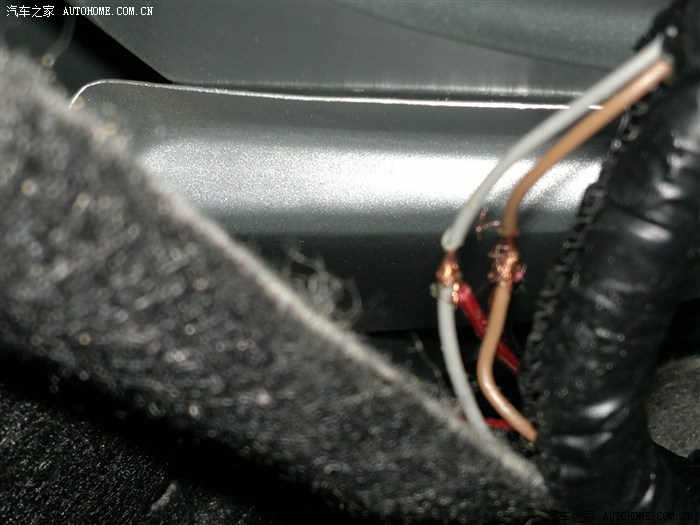

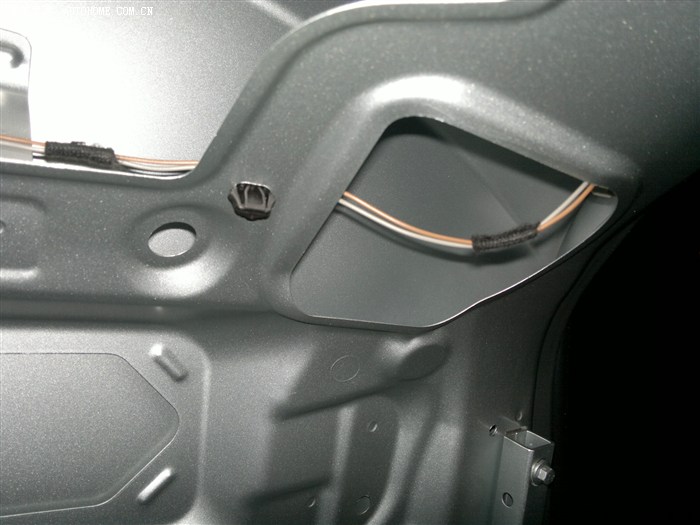

开始安装摄像头了，这是倒车灯线，灰桔色的是打铁线，也就是负极，白色的那根才是电源线，正极信号线。

开始接线，原来四儿子送倒车雷达的时候倒车灯线已经接好了，这倒免得我重新找线剥皮了

拆开倒车雷达接线

把倒车影像信号线，也就是红色的那根线接到正极，也就是白色那根线上。

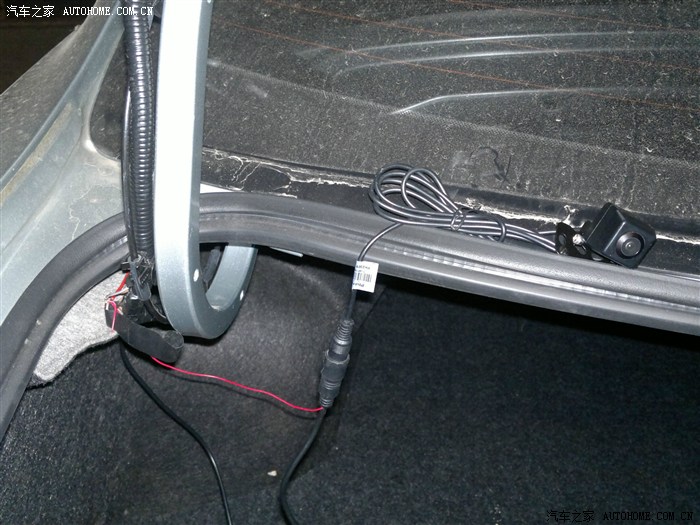

把摄像头临时接上，试试机器，看下线路有没问题。

OK，倒车影像接线灯都没问题

找倒车影像信号线是昨天晚上就完工了。现在开始要安装通用摄像头了。

正常通用摄像头就是在牌照上面装饰塑料上钻2个孔，拿个自攻螺丝拧上就行了，比较简单。

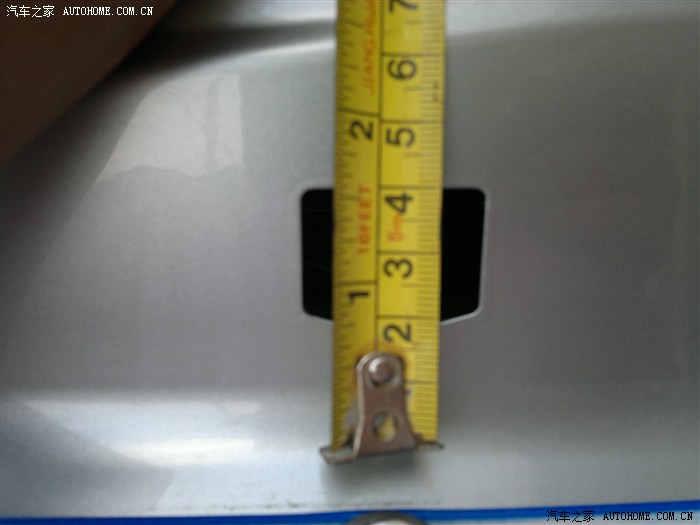

但是我发现了问题了：1、倒车影像线接头比较粗，如果用外挂安装式，必然要在尾箱上面开孔，而且孔径比较大，大概要10MM，要破坏铁皮。万一密封不好漏水，会烂铁皮；

                                 2、老实说，外挂式的实在太丑了，整那么一个黑疙瘩在牌照上方，实在是难看。

另外这也是我疏忽的地方，我应该要买专车专用式的，直接取代其中一个牌照灯，而不应该用通用式的,如果买了专车专用的，下面我就不会这么麻烦了。(事实上，事后回想下，找到安装方法后，就安装的时候麻烦点）

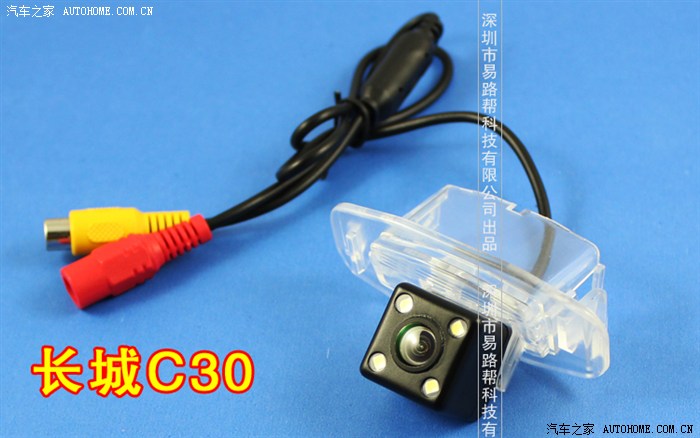

比如用下面这种，直接卡上就行了。

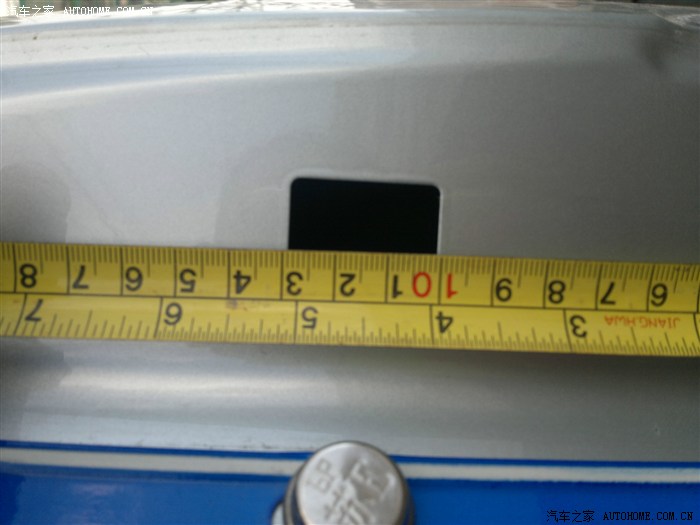

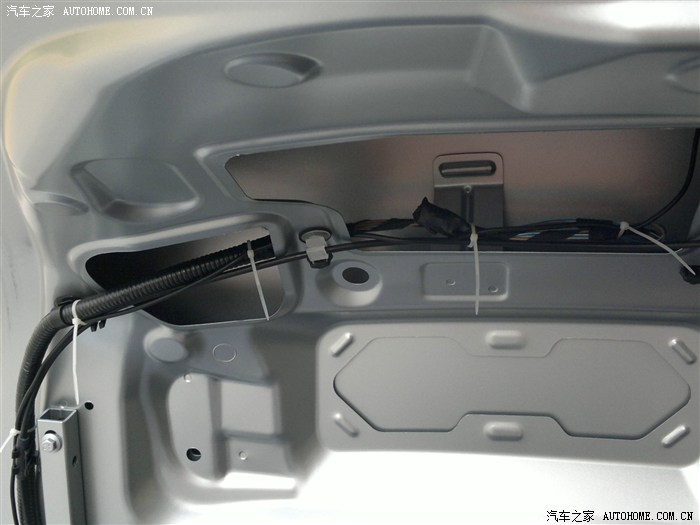

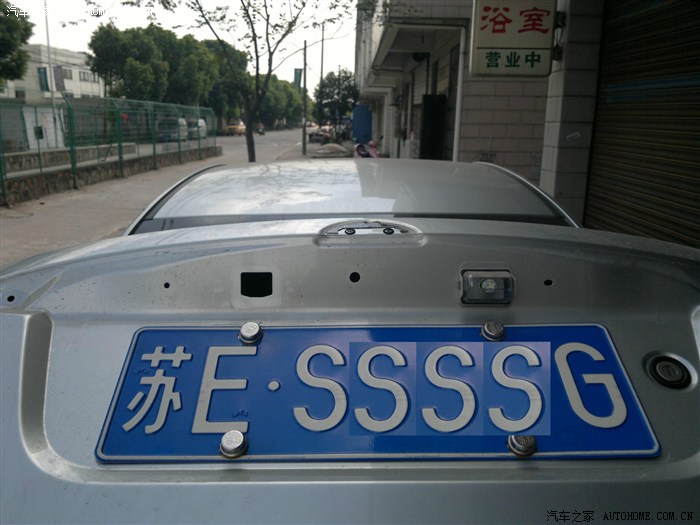

这是拆掉牌照灯上面装饰条的图片，光PP图片

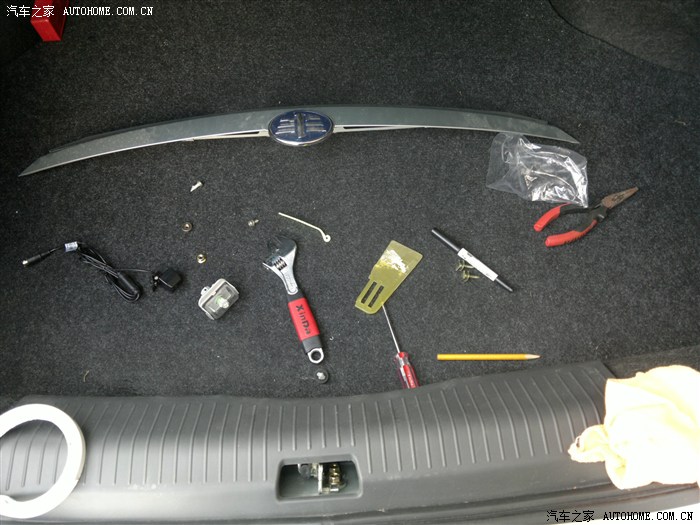

工具和拆下的装饰面板


思来想去，如果我不用外挂式装这通用摄像头，那么我只能在牌照灯那位置上面动脑经了。

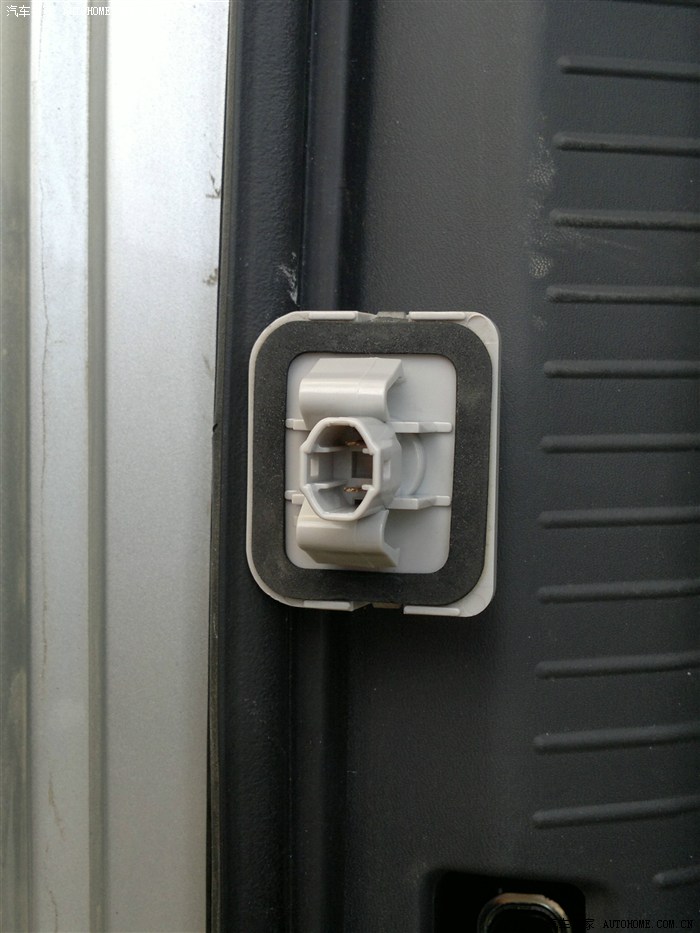

于是我拆掉一个牌照灯，这样我就不需要开孔引摄像头接头了。但是最大的问题来了，怎么把摄像头固定呢，横着竖着比划来比划去，就是没办法固定，除非要么在牌照灯边上的位置打小孔用螺丝固定，但我又不想用破坏性安装，并且这样一来牌照灯位置就空在那里，会进水。

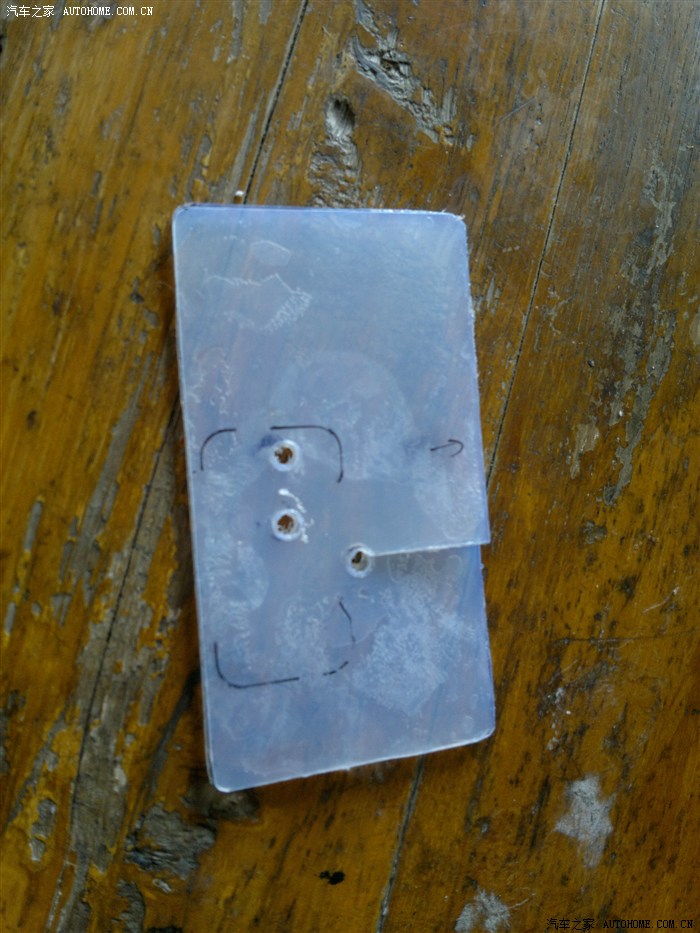

一开始都已经准备放弃，重新买个摄像头了吃过饭后，突然来了一个灵感，用塑料板做了如下这小东西固定。

朋友们如果想照我这方式安装，这塑料板可以用稍厚点的亚力克或者拿块铁皮也行，我手头没亚力克就用塑料板替代了。

这小塑料也不用太大，大概才5*10CM左右大小。左边2个孔是用螺丝固定摄像头的，右边的小孔是走摄像头信号线的，切开的直线掰开后可以把信号线塞进小孔。

我为了尽量将摄像头安装车子中央（后续测试事实证明，这种通用式的，装在左面的牌照灯正中间，是正好，反而不偏。可能设计的时候就为了装左牌照灯位置），所以仅仅固定左边2个孔。摄像头重量很轻的，用2个螺丝固定完全够了

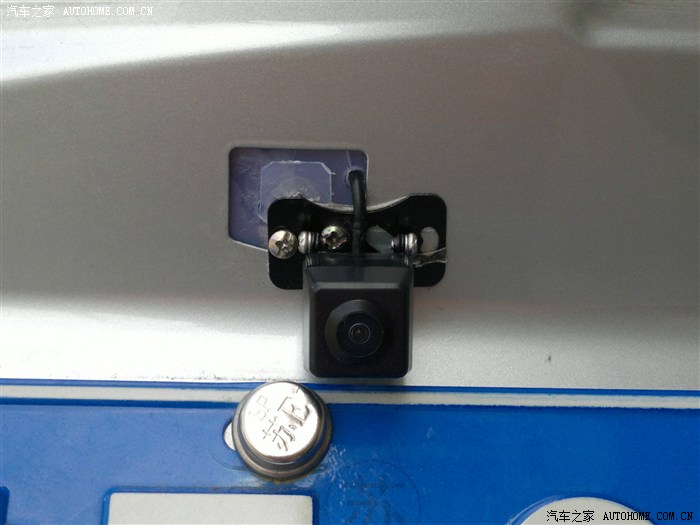

将刚才做的塑料垫片放在后面，用螺丝固定。孔中心由于有间隙，所以用一块废料塑料片垫了一下。

固定好了后再一体机上试了下影像，OK。

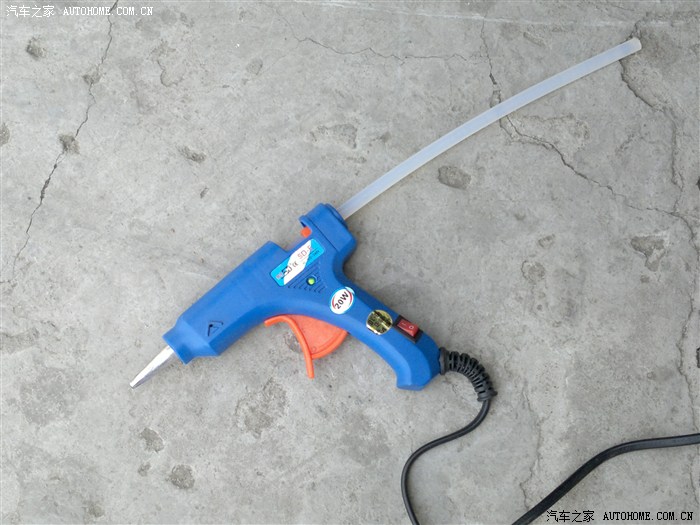

拿出武器------热熔胶枪

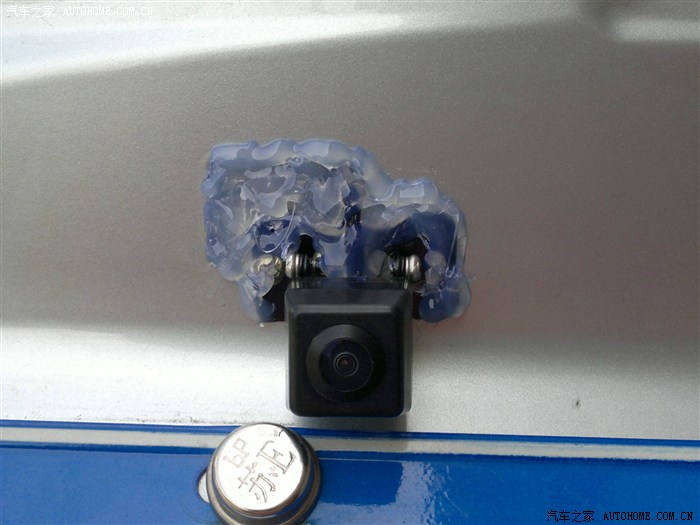

用胶条将螺丝和塑料片固定，这样做有2个好处，一是螺丝晃动后不会松动，二是可以防水。

将原来的牌照灯插头用黑胶包好，防止短路，并且固定

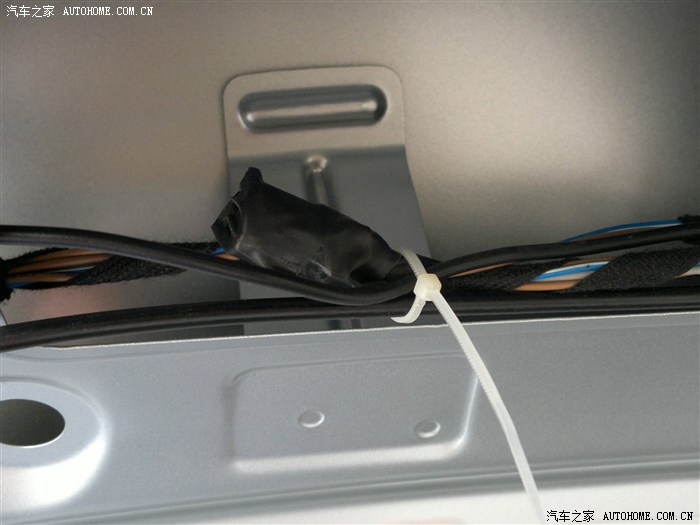

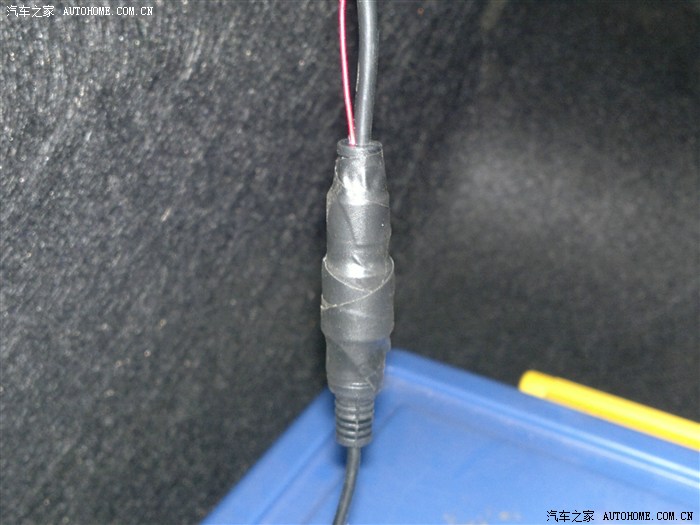

视频线接头也用黑胶缠好，防水

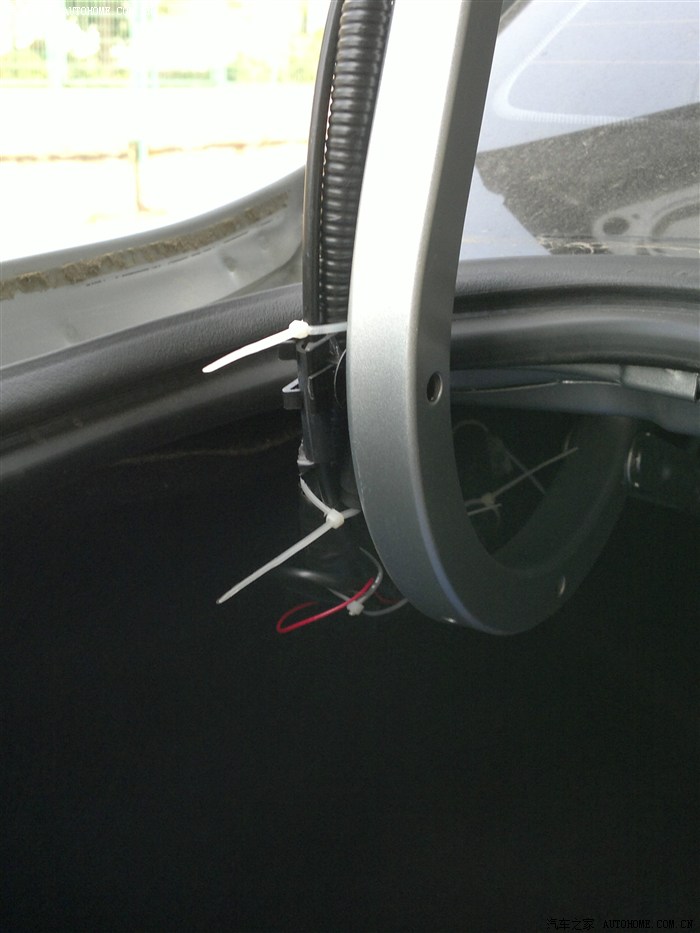

测试OK，线全部绑扎固定好。

-----------------------------------------分割线------------------------------------

正式安装好了，开机试下吧。

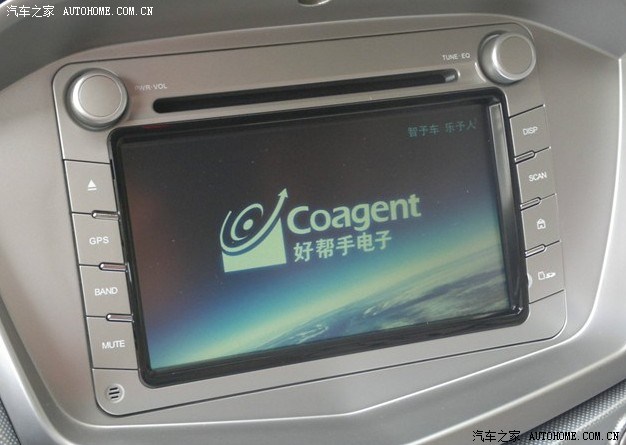

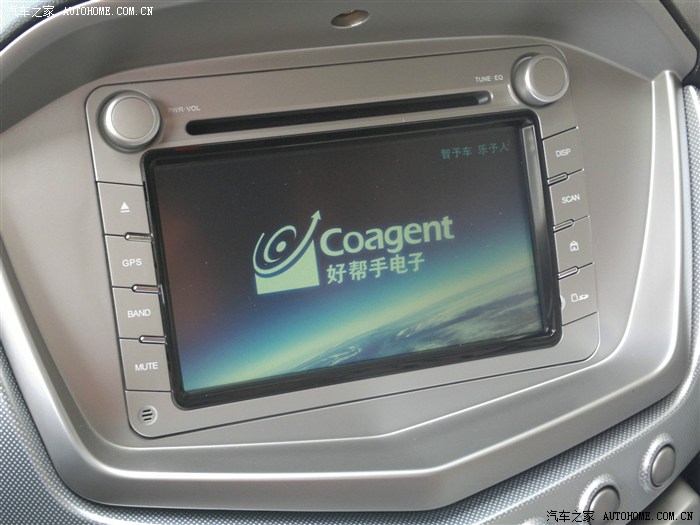

咦？？？怎么开机界面是好帮手电子呢？百度好帮手和卡仕达关系才发现好帮手电子公司拥有“卡仕达”、“科骏达”、“翼卡”、“丰诺”、“骏弘”、“帮帮车居”等知名品牌。 这款导航可能是专门为SSSS定做的 所以没有LOGO ，怪不得商家页面宣传是卡仕达品牌。

欧朗专用应该不是高端的那种，毕竟价格在那里，才1180大洋，还包顺丰。改天问问商家，能不能把开机界面改成一汽的标志。最好是能改掉，虽然开机时间不足10S。

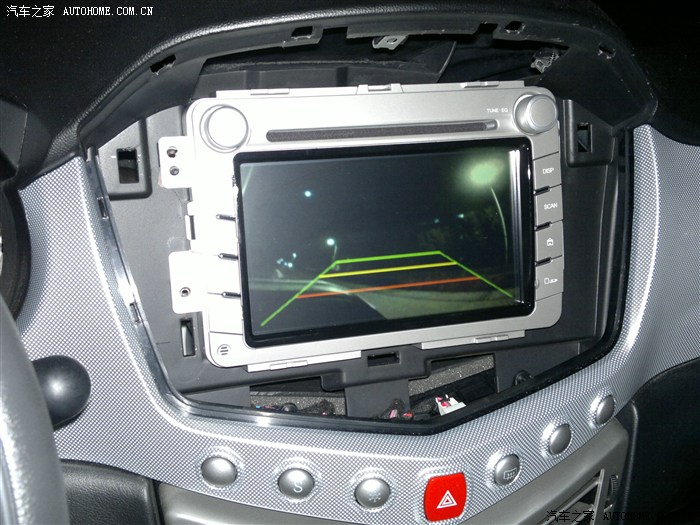

实际倒车测试，中间的三块砖，间隔都是0.5米，最近的那块是0.5米，最远的那块是1.5米。两边的2块砖是接近车身宽度。（这就是我刚才提到的，这种通用摄像头只需要装在左牌照灯正中间效果反而是最好的原因）

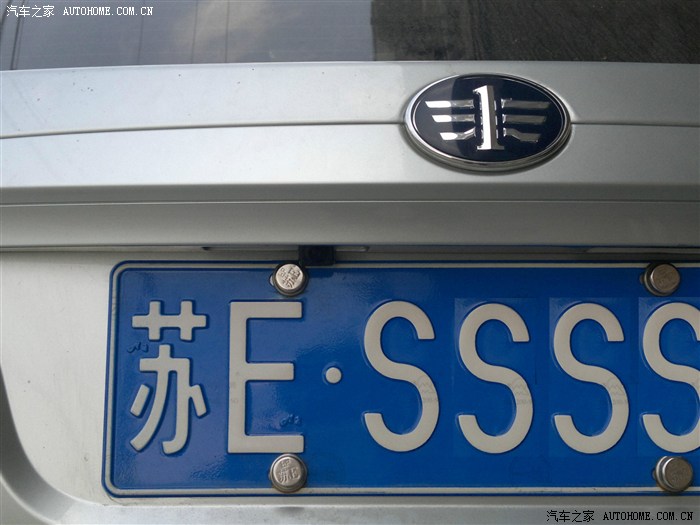

朋友们能看出我的摄像头了么？

再来张近一点的，只露出装饰板大概5MM的距离。不注意的话根本就看不出来。而且固定摄像头的热熔胶也根本看不出来。

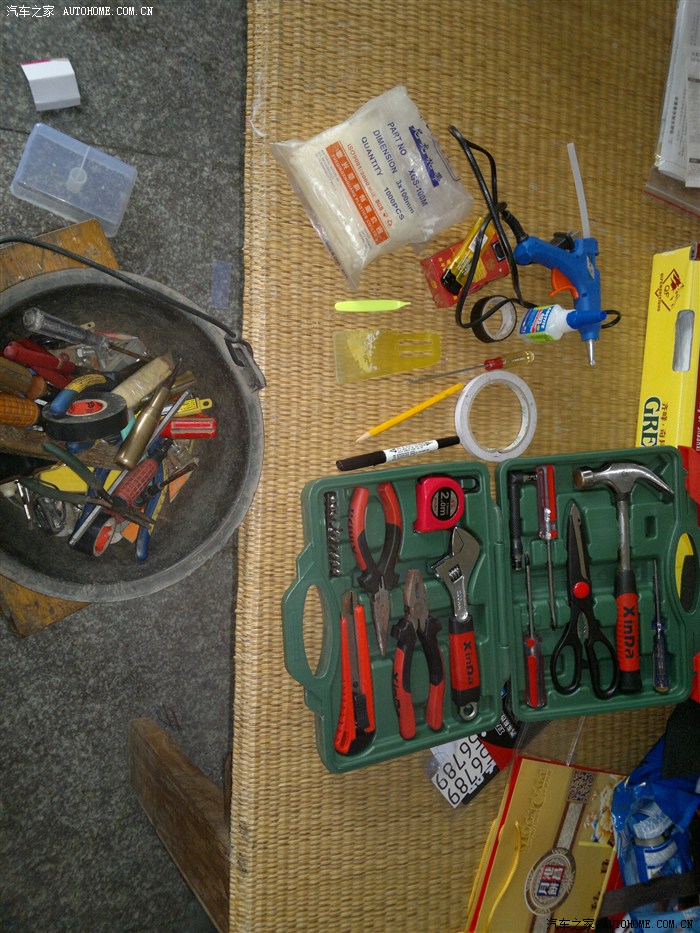

最后来张作案工具大合集

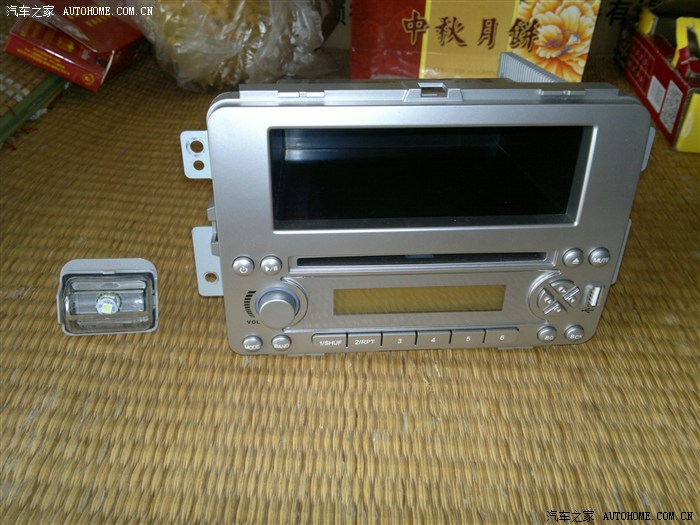

拆下退休的原车CD和牌照灯


      全文完~~~

全程都是一个人弄的，又要安装，又要拍照，其中辛苦就不多说了，编辑本帖子又花了3个多小时，版主千万要射，千万别吝啬

感谢诸位朋友看完，谢谢支持！
