先来张整体效果
----------------------------------------------------------------------------------------
3013-05-31：
97楼已更新原厂走线法加装电加热后视镜在雨天的表现
2013-05-28：
3L开始照地灯详细作业
24L开始 蓝牙模块作业
---------------------------------------------------------------------------
此贴也作为俺滴老福两年半以来 电气方面的改装总结作业吧
小福买来也有两个多年头了 总体来说是台好车
像我这种高速上跑的多的人 开起来很爽 稳是必须的 动力也够用 需要的时候也能踩到200
最后悔的是当年没直接上2.0 现在想起还特遗憾 油耗么 还算满意 基本7个半左右
来张提车时拍的图 稚嫩的蓝福
车子开了没多久 就发现小福灯光挺蜡烛 我近视 晚上开车挺怵 果断改装双光小糸Q5

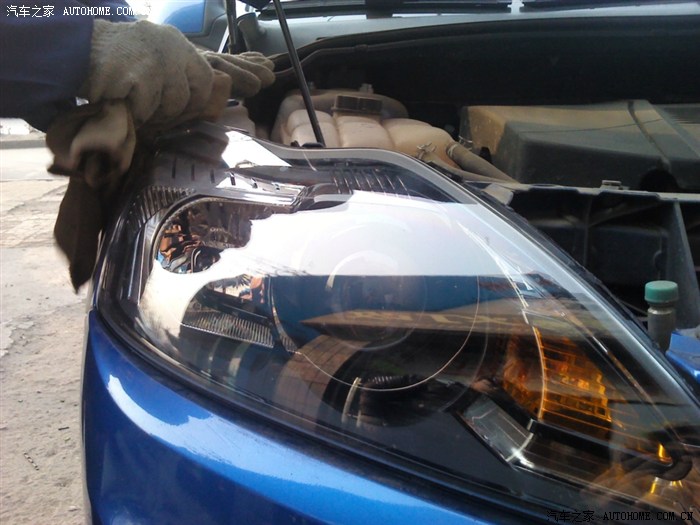

当年的黑色途观罩 奇丑无比 还漏光 前两个月拆灯灯壳换了MAX罩 这下完美了

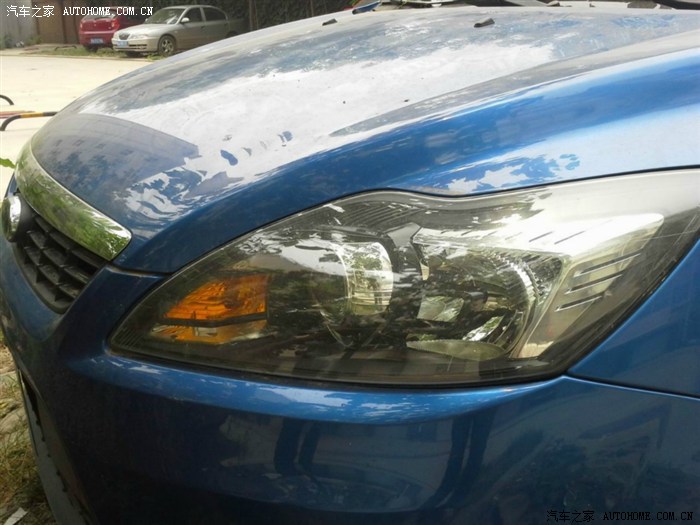

小福现在的模样 远看此灯罩很漂亮 蓝车配白色CTCC圈挺闷骚 225的胎宽1.8的机头带起来跑到140以后加速油门比原来迟钝多了 现在挺纠结上绞牙还是避震套装 回头改了悬挂系统 进排气刹车什么的再来个作业
好了废话说完 开始正文
福克斯照地灯本是原车电脑自带功能 只是国内款全系无此配置 需要自己加装并用ELM开通
现在弄照地灯的兄弟挺多的 大都是鹰眼LED 我实在不接受此外观 先打听致胜方形照地灯 据说体积太大 且是从外部向里装 无法完美塞入 下面还会露一截 遂搞了斯柯达系的三角照地灯 从内部安装 力求完美外观
总成本 灯壳80+线束30+工时费0

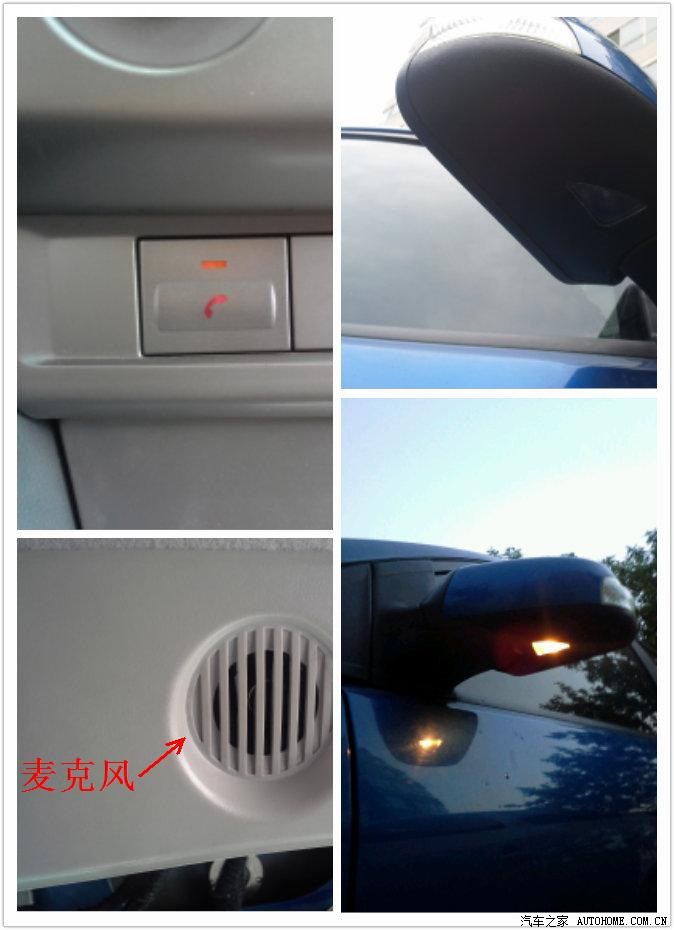

先来张效果图
原车CD加装蓝牙模块也来张预告图 注意电加热面板最左侧的电话按键
接受不了DVD音质 又想要整合车载蓝牙 所以看中这个模块了
此蓝牙模块很强大 首先通话音质相当好 通话键连续两次按下自动拨最近一个号码 通话中连续两次按下切换到手机接听
按下一次为接听/挂断 长按可以呼出siri(水果) 安卓机器长按直接呼出讯飞语点/讯飞灵犀 直接语音拨号
任何情况下 电话呼出 呼入（包括长按通话键后启动SIRI /安卓的讯飞语点）
CD机自动暂停当前播放内容 切入电话功能 电话挂断后恢复音乐播放

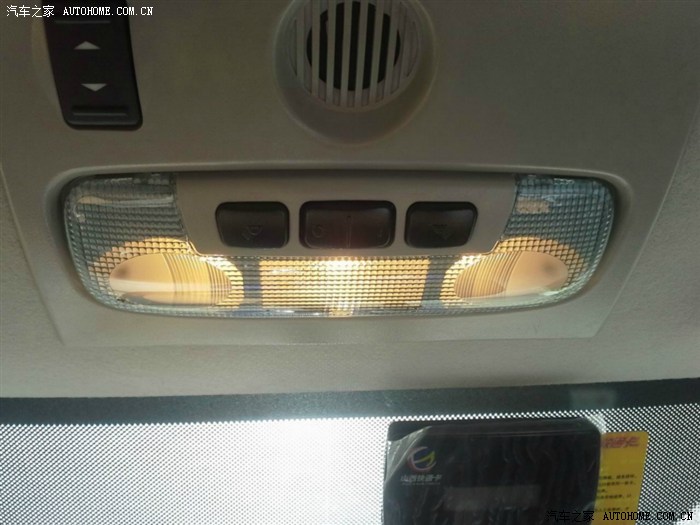

顺便来张换三开关阅读灯的图 适合我这种常开夜路 副驾驶有人偶需照明 开单独右灯后光线又不影响我驾驶
效果图完毕 整理一下开始传详细安装过程
-
buffisher 2013-5-26 19:07:43 发表在 主楼
此贴也作为俺滴老福两年半以来 电气方面的改装总结作业吧
小福买来也有两个多年头了 总体来说是台好车
像我这种高速上跑的多的人 开起来很爽 稳是必须的 动力也够用 需要的时候也能踩到200
最后悔的是当年没直接上2.0 现在想起还特遗憾 油耗么 还算满意 基本7个半左右
先来张提车时拍的图 稚嫩的蓝福
车子开了没多久 就发现小福灯光挺蜡烛 我近视 晚上开车挺怵 果断改装双光小糸Q5
当年的黑色途观罩 奇丑无比 还漏光 前两个月拆灯灯壳换了MAX罩 这下完美了
小福现在的模样 远看此灯罩很漂亮 蓝车配白色CTCC圈挺闷骚
好了废话说完 开始正文
福克斯照地灯本是原车电脑自带功能 只是国内款全系无此配置 需要自己加...
直播？求详细的照地灯教程 -
首先列出需要的东西
1 改线后的ELM327模块一只
2 万能TB买的斯柯达照地灯壳一对
3 TB购入电加热+照地灯线束一套（有端子的话自己DIY完全无难度 奈何不晓得原车端子型号）
4 原厂电加热后视镜片一对
首先ELM327改线 教程很多 随便搜一大把
斯柯达照地灯壳
改装所需线束一套
照地灯都搞了 为毛不顺便改电加热后视镜？ -
首先要做的是拆下原车后视镜
先把高音头的外罩拆掉 很简单 从靠玻璃侧掰 注意力道 注意卡子 外罩就下来了
来张图给大家看看卡子位置
露出里面的高音头立柱部分
用尖嘴钳夹住白色卡子 即可退下
我偷懒了 害怕夹坏卡子 手头也没多余备用 直接按开口方向掰下来 前提是车在太阳下面晒一中午 塑料件柔软 很好拆
拆下高音头立柱后 拔下高音头线束和后视镜线束 露出两颗螺丝用内六梅花20号 和10号套筒 轻松搞定 之后就可以取下后视镜
拆下后胶布贴一下窟窿 然后上楼慢慢收拾后视镜
-
先试试LED
用电源点亮测试了下 白光LED亮度很好 超过卤素 不过考虑了一下耐用性（T10接口的LED貌似做工没个好的 小的不带恒流特爱烧 带恒流电路的LED个头又太大 塞不进去） 再考虑下正负极还得测试 那得上车才知道正负极插对没 还是用卤素灯吧 亮度刚好照地 又别太亮了那么扎眼 还省的来回拆装换灯泡了
原配的灯座塞不紧 应该是要和斯柯达大耳朵后视镜底壳上的卡子配合用 咱改福克斯没那条件
先用热缩管把灯座套一下 这下塞进去就紧紧的了 肯定进不去水
裸露的线束用电工胶布先缠绕 之后上热缩管 这步貌似没留下照片先撬下后视镜前盖板 用一字螺丝刀包裹眼镜布轻松搞定
好家伙 真脏 擦擦先撬下后视镜片 把镜片下方先按到底 分别把镜片按到左侧到底和右侧到底 会露出里面的卡子 一字螺丝刀卡住电机座上的突起 直接往外掰镜片 两边的4卡子都下来后 下面4个就简单了 直接取出
拆下镜片的后视镜 电机座上4个带孔的耳朵 就是刚才说的突起 用螺丝刀卡在此突起和镜片之间向后视镜前侧用力 同时往后侧掰后视镜 稍用点力就卡子就脱离底座了 拆下镜片后卡子完好无损
卸下3颗固定螺丝 注意各种卡子 把后视镜前 中 后分开中间部分带有电机 线束 先扔一边 把前后壳的土先洗洗 擦干
-
下一步就该定位开孔位置了
先把后壳和中间部分组装好 电机镜座下方按到底 然后塞入照地灯壳 比划个合适的位置 之后镜座分别左右按到底 看看影响电机动作不
保险起见 灯壳前后分别和电机、电机后面的塑料立柱留有一定余量 确定之后就可以划线定位了
划线完成 拆下后壳
灯壳内侧正好贴合原后视镜后壳内侧的纵向合模线位置
手钻开定位孔 3个眼足够
钻眼完成
之后按灯壳透明件大小 裁剪纸模版 我用不干胶纸裁剪 方便一会定位
把纸模版按钻孔位置粘贴 揭开胶纸一角背胶 比划一下先
OK 对齐了 背胶全撕开 粘稳
-
祭出神器 田宫P刀 做模型的家伙事就是全活
有电动工具就更好了 电磨瞬间搞定 比我这省事多了
沿着贴纸边缘小心刻线
揭掉贴纸后继续加深刻线
刻的越深越费劲 头一次用刻线刀刻如此深入 话说刻此塑料壳子比起刻模型板件手感差多了
刻的差不多快通了 笔刀无力 切不动 直接上电烙铁
把中间不要的部分先烫掉 结果是这么个鸟样去掉中间的一团废物 初见雏形
用纸壳模版再比划一下 看看边角上多出多少 多余的塑料统统打磨掉边角修理完毕 砂纸把边缘打磨一遍 用水冲冲 满地都是切割下来的塑料屑
灯壳安进去比划一下 太合适了 AB胶伺候 不知道田宫绿盖能不能搞定？没敢试 万一流到透明件上就死定了 还得打磨膏抛光。。。胶干差不多了边缘稍滴点热熔胶加固
安好以后才想起 应该用3M双面胶+热熔胶来着
-
buffisher 2013-5-26 21:09:32 发表在 11楼
祭出神器 田宫P刀 做模型的家伙事就是全活
有电动工具就更好了 电磨瞬间搞定 比我这省事多了
沿着贴纸边缘小心刻线
揭掉贴纸后继续加深刻线
刻的越深越费劲 头一次用刻线刀刻如此深入 话说刻此塑料壳子比起刻模型板件手感差多了
刻的差不多快通了 笔刀无力 切不动直接上电烙铁
把中间不要的部分先烫掉 结果是这么个鸟样
去掉中间的一团废物 初见雏形
用纸壳模版再比划一下 看看边角上多出多少 多余的塑料统统打磨掉
边角修理完毕 砂纸把边缘打磨一遍 用水冲冲 满地都是切割下来的塑料屑
灯壳安进去比划一下 太合适了AB胶伺候 不知道田宫绿盖能不能搞定？没敢试 万一流到透明件上就死定了 还得打磨膏抛光... 楼主跟我一样喜欢折腾~~以前没找到斯柯达的这款照地灯壳，嵌入式的，也算是完美的一种改装，之前我就找到一种类似鹰眼灯的雷达灯，见图，因为车还没提，所以这个灯还没买，但是看效果应该比鹰眼好，超薄。 -
开始穿线
取下包裹线束的海绵塞子 如果不好穿 卸下图中这两颗螺丝
穿好线之后取下后视镜原线束插头的白色盖子
先把1往左顶一下 往外拉盖子 再把2往左顶 继续往出拉 盖子就取下了
从插头中退出黄线（负极）的端子 破线 把配的线束中接负极那根去线皮 缠在黄线上（接线法按照电工施工标准）
缠好电工胶布 外面套热缩管保护 之后把黄线端子插入插头
线束中照地灯两线破线皮 接好照地灯 同样按照电工施工标准接法 相互缠绕后线头延伸绕几圈 之后电工胶布+热缩管
线路接好后组装后视镜 电加热线头拽到预留位置
后视镜组装完成 来一张照地灯照片
左右两边都加工完成 镜片插入电加热线束 卡回镜座 镜片背面卡座有防呆口 卡不歪
-
buffisher 2013-5-26 19:07:43 发表在 主楼
此贴也作为俺滴老福两年半以来 电气方面的改装总结作业吧
小福买来也有两个多年头了 总体来说是台好车
像我这种高速上跑的多的人 开起来很爽 稳是必须的 动力也够用 需要的时候也能踩到200
最后悔的是当年没直接上2.0 现在想起还特遗憾 油耗么 还算满意 基本7个半左右
先来张提车时拍的图 稚嫩的蓝福
车子开了没多久 就发现小福灯光挺蜡烛 我近视 晚上开车挺怵 果断改装双光小糸Q5
当年的黑色途观罩 奇丑无比 还漏光 前两个月拆灯灯壳换了MAX罩 这下完美了
小福现在的模样 远看此灯罩很漂亮 蓝车配白色CTCC圈挺闷骚
好了废话说完 开始正文
福克斯照地灯本是原车电脑自带功能 只是国内款全系无此配置 需要自己加... 强人， 看直播了 -
buffisher 2013-5-26 19:07:43 发表在 主楼
此贴也作为俺滴老福两年半以来 电气方面的改装总结作业吧
小福买来也有两个多年头了 总体来说是台好车
像我这种高速上跑的多的人 开起来很爽 稳是必须的 动力也够用 需要的时候也能踩到200
最后悔的是当年没直接上2.0 现在想起还特遗憾 油耗么 还算满意 基本7个半左右
先来张提车时拍的图 稚嫩的蓝福
车子开了没多久 就发现小福灯光挺蜡烛 我近视 晚上开车挺怵 果断改装双光小糸Q5
当年的黑色途观罩 奇丑无比 还漏光 前两个月拆灯灯壳换了MAX罩 这下完美了
小福现在的模样 远看此灯罩很漂亮 蓝车配白色CTCC圈挺闷骚
好了废话说完 开始正文
福克斯照地灯本是原车电脑自带功能 只是国内款全系无此配置 需要自己加... 转了半一在，还你的改装比较实用一点，能发个详细的说明不？ -
mazdampv 2013-5-26 21:33:02 发表在 13楼
楼主跟我一样喜欢折腾~~以前没找到斯柯达的这款照地灯壳，嵌入式的，也算是完美的一种改装，之前我就找到一种类似鹰眼灯的雷达灯，见图，因为车还没提，所以这个灯还没买，但是看效果应该比鹰眼好，超薄。
嵌入式的类似雷达探头这个我在汽配城见到过 比鹰眼略好 比较平面
后来想了下 还是用灯壳+卤素吧 照射出来的光线散射效果好 而且亮度不会太惊人 在漆黑环境下可以实现照明功能就好 最主要的是外观效果太漂亮了
LED很难买到质量过硬的 号称的使用时间在车上很难达到 寿命往往还不如卤素的1/10 主要是没恒流电路 加上使用环境恶劣 坏的挺快
-
照地灯效果的照片n呢？
-
后视镜装车
拆下前门拉手塑料罩子
拆下前门扶手下侧护罩
线束两个要接车门电脑的端子用胶布裹好 从高音头部分穿入
从车门拉手位置穿出 继续从车门拉手位置开始穿线 从车门扶手下部穿出 靠重力很好穿 不需要铁丝引
线束上我裹上绒布胶带 防止异响
拔下车门电脑上蓝色插头 我的车是11款 左侧车门的插头位置比较恶心 挺难拔 正好被车门挡住了
撬下插头上红色盖子 把线束插入插头
05-08款照地灯线束插入14号孔
09以后经典福照地灯插2号孔 电加热插4号孔
盖好红盖 把蓝插头插回车门电脑
完工 拆下来的东西统统复原先把该插的插头都插好 测试一下电控后视镜 转向灯 都OK以后再安装其他塑料件 卡扣材质太搓 易损 小心安装
之后用ELM327开通相应功能进入ELM Config
ELM327跳线切换到MS-CAN
开通电加热后视镜
分别把DDM和PDM中后视镜加热勾选
没ELM使用经历的朋友 需要先点下面read from XXX 读取之后其他参数勿修改 只勾选下图列出的参数
之后write to XXX即可 ELM327教学贴论坛里N多 一搜一大把 度娘也会告诉你
开通照地灯
GEM配置中最后一页 外后视镜照地灯勾选
再分别把DDM和PDM中照地灯勾选
保存 退出 OK 照地灯和电加热功能已成功开启
现在想想 还有些许遗憾 没查出后视镜插头里端子的型号
回头找到以后把加装的线束剪断 压入端子插到后视镜插头里 就更完美了
后视镜部分结束 吃个饭先 稍后更新蓝牙部分安装
-
buffisher 2013-5-26 21:43:53 发表在 17楼
嵌入式的类似雷达探头这个我在汽配城见到过 比鹰眼略好 比较平面
后来想了下 还是用灯壳+卤素吧 照射出来的光线散射效果好 而且亮度不会太惊人 在漆黑环境下可以实现照明功能就好 最主要的是外观效果太漂亮了
LED很难买到质量过硬的 号称的使用时间在车上很难达到 寿命往往还不如卤素的1/10 主要是没恒流电路 加上使用环境恶劣 坏的挺快楼主要充分发挥动手精神，加限流电路进去、或者把led换成食人鱼系列的暖白色草帽，4颗串联，限流电阻省去（电瓶电压一般不会高于14V），这样灯的亮度和寿命都能达到满意的效果。。。。不过话说回来。这样折腾还不如用这个三角照地灯壳呢，虽然开孔麻烦点~~~雷达式的只需电钻。。。。哈哈
楼主要充分发挥动手精神，加限流电路进去、或者把led换成食人鱼系列的暖白色草帽，4颗串联，限流电阻省去（电瓶电压一般不会高于14V），这样灯的亮度和寿命都能达到满意的效果。。。。不过话说回来。这样折腾还不如用这个三角照地灯壳呢，虽然开孔麻烦点~~~雷达式的只需电钻。。。。哈哈
