前言

新车第一次发帖先扯些题外的，老爸的08款雅阁开了40W+，省心、耐操、保养便宜，再来一辆本田也是理所当然的。至于在成都本田容易被盗也是事实，我也在楼上亲眼目睹过楼下自家雅阁被瞬间开五门的现场直播。奥德赛本来心动冰河银，但由于提车太难和老婆的否决，最终于18年2月底在成都提的星空蓝黑内智享版，优惠5K送了一些不痛不痒的小东西。然后就带着家人东奔西跑，刚从甘青大环线跑回来（7.15-7.20，来回6000km，有空开新帖单独讲），现在已经1W3了。轻微跑偏、减震弱、隔音一般这些我都还能接受，车漆很薄小划伤很多的，星空蓝洗完车就蛮明显。

老婆提的车，提车照P都没有，老妈悄悄拍了几张

青海湖祭海台，海拔3280m，推荐95号油挂S档一路狂奔，当然地球梦高原怒吼还是很感人的

太阳雨，还挂着彩虹，非常漂亮

敦煌玉门关汉长城，地表温度45度！

甘青大环线途中的油耗，时间紧基本处于狂奔赶路状态，一家三口加上超多行李，这个油耗我表示很满意了！

前期加装

提车后陆续加装了原厂隐藏式行车记录仪、南海本田晴雨挡、顶配版的第二排遮阳帘、广本原厂LED迎宾踏板、车窗控制面板饰板、忠诚卫士胎压和后视镜折叠/关窗插件、马牌气门嘴、自动门贴纸。这些都属于实用升级配置，小金库不富裕慢慢加装吧。

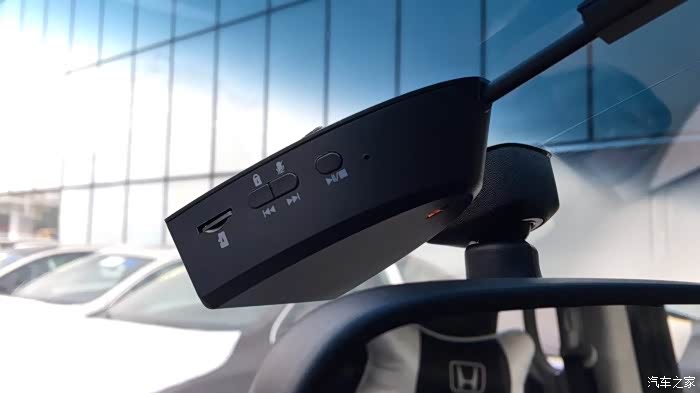

原厂行车记录仪，400+

顶配后排遮阳帘，1200+

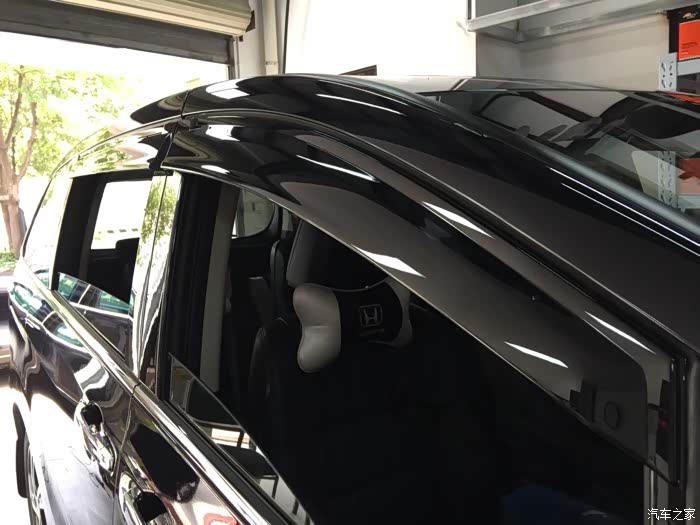

南海本田晴雨挡，599

广本原厂LED迎宾踏板，900+

OBD式胎压监测，4S送的

忠诚卫士后视镜折叠/关窗，200

车门扶手黑钛拉丝饰板，200+

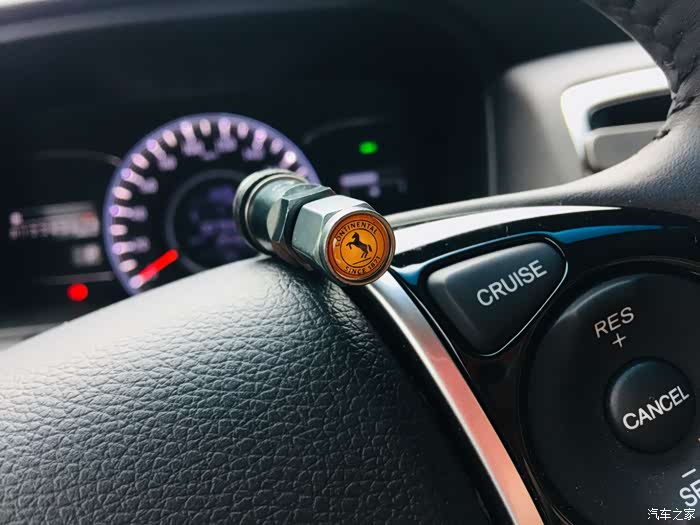

马牌铝合金气门嘴，59

自动门贴纸，样式比较匹配原厂风格，35

刚洗完车，星空蓝就很漂亮，就是很不耐脏！

日版氛围灯套件介绍

还是来说说加装日版氛围灯加装套件，这套蓝色氛围灯包含三个分组件：车门板灯（4LED）、脚窝灯+中控储物台（5LED）、迎宾踏板（4LED）。LED迎宾踏板部分我用广本加装件代替了，价格要便宜的多，车门灯+脚窝/中控灯这套到手2400RMB。如果你好这一口又喜欢原厂件质量和格调，这套灯组一定不会让你失望。

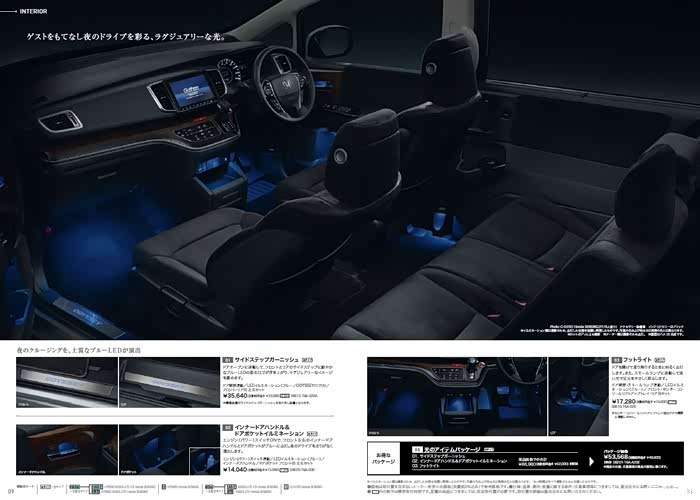

HONDA ACCESS日本官网氛围灯整体展示图

前门内门把手灯

前门储物槽灯

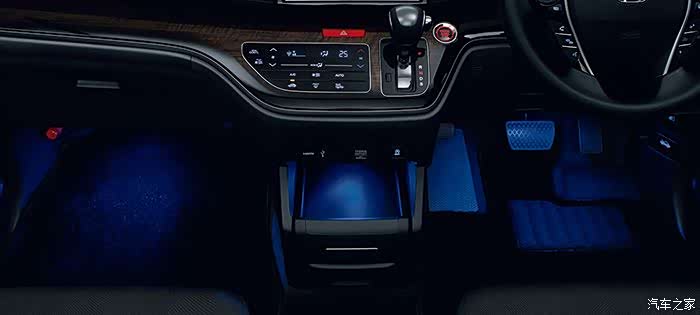

前排脚窝灯&中控储物台灯

B柱脚窝灯

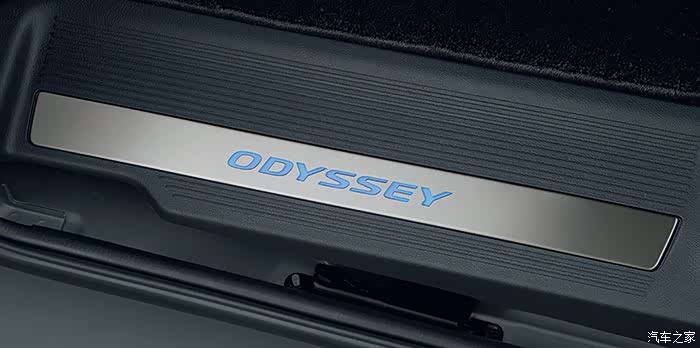

前门LED迎宾踏板

后门LED迎宾踏板

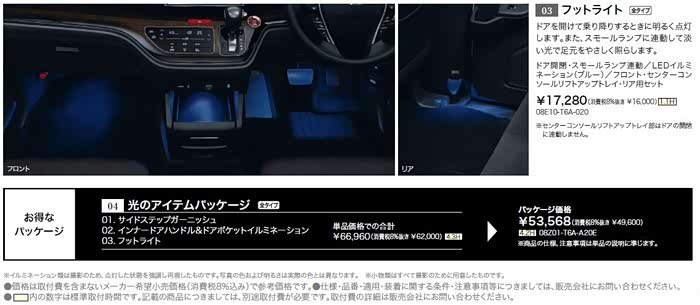

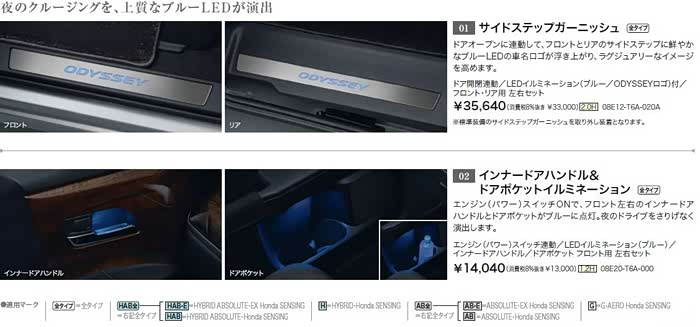

三件套价格感人，最贵的LED迎宾踏板用广本件代替

套装优惠价折合人民币3K+，不含运费，会海淘的朋友自己买最划算。

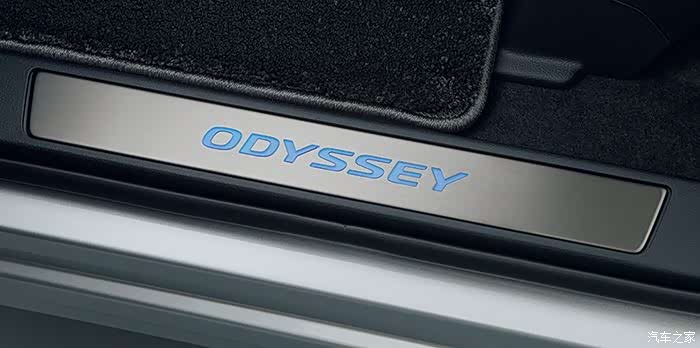

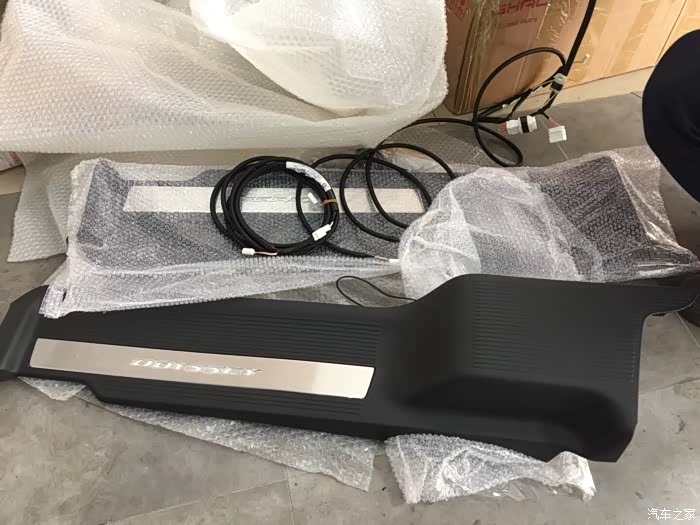

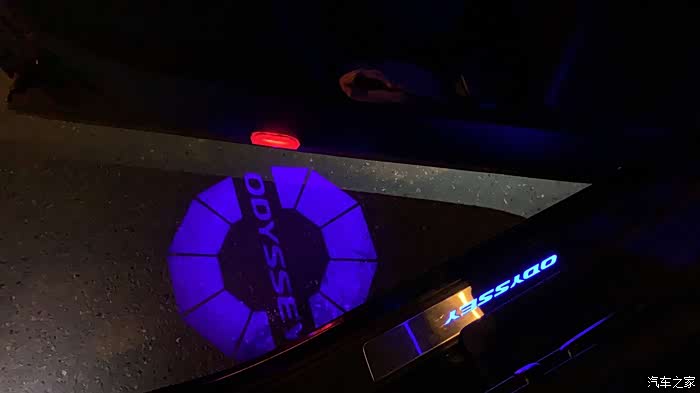

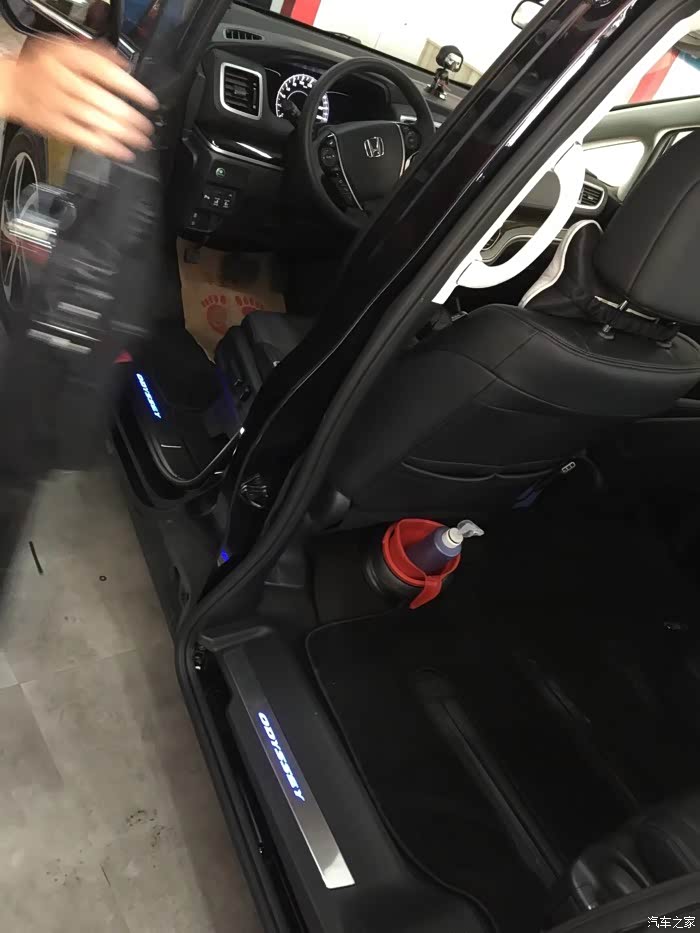

广本LED迎宾踏板，已经提前2个月装好了，效果不错就是亮条部分容易踩花

日本官网还有一个B柱顶端的朝上反射式白色氛围大灯，个人觉得那两个白灯适合15-17版顶配带电视的（电视周围白色灯）或者18新款第二排带天窗的车型（天窗白色氛围灯），整体效果很棒。

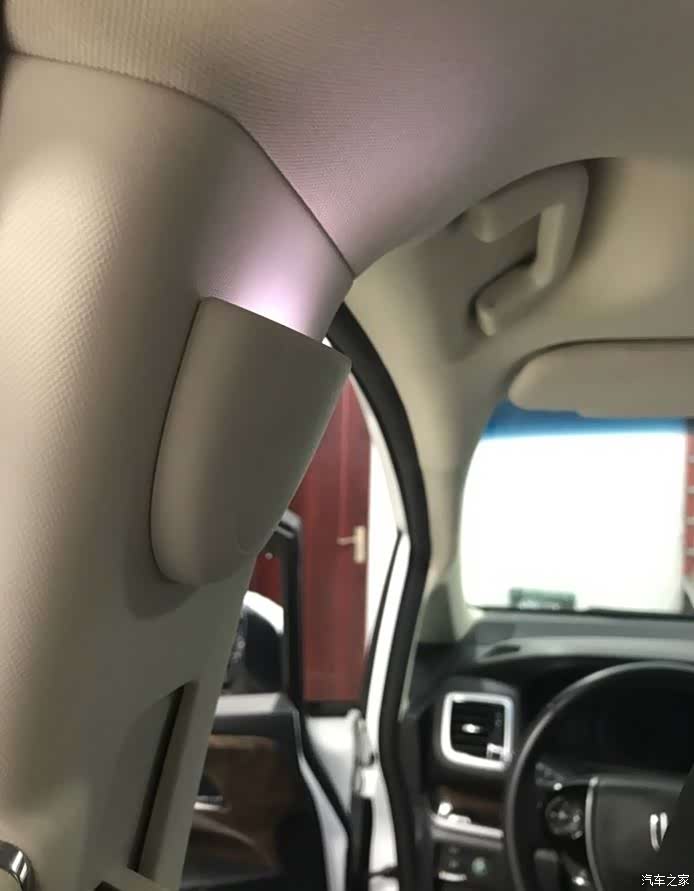

借图，白色B柱反射式氛围灯

借图，18款后天窗氛围灯

打孔安装

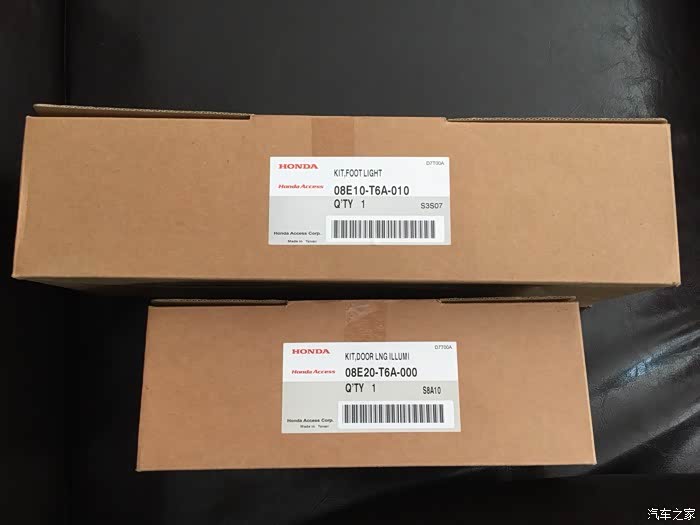

刚到手的氛围灯两件套，顺丰广州-成都隔天到，感谢JACK WORKS，最后一套现货被我有缘拿下，TB收藏夹里面的失效商品，哈哈

脚窝灯/中控灯（上）&门灯（下），台湾产。

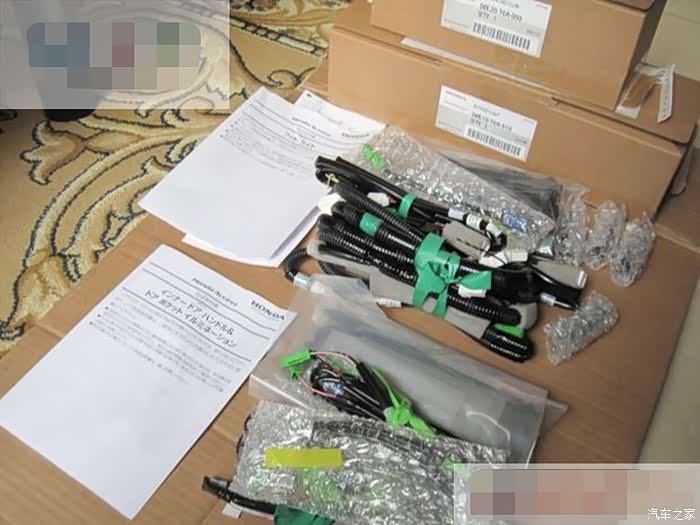

借图一张，做工精美的线束

纸质简介和打孔模版纸，完全没有安装说明，官网也没有PDF，全靠JACK微信记忆指导和天一车灯的师傅摸索安装（真心感谢你们，确实不是广告！），我首次打开包装的一刻真心懵逼了，这么多线头、配件，这TMD该怎么装！

超级简单的说明书

JACK最开始建议我找汽车音响改装的，主要考虑打孔和电路安装问题好解决。百度了一家当地的音响店，对方研究了半天表示确实没辙，然后介绍了一家改车灯的店说能搞，汽配城，立马杀过去.....

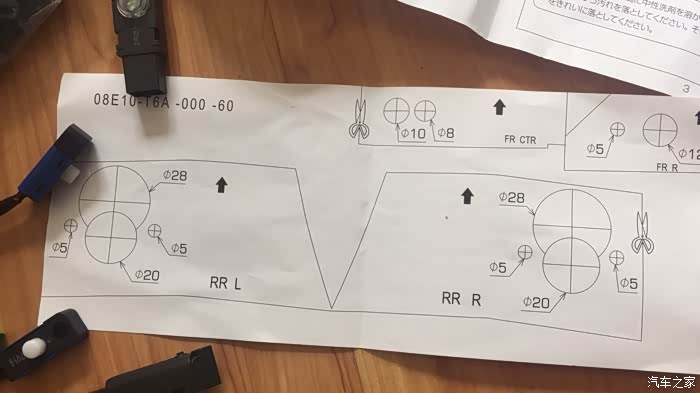

打孔纸图解：下方面积最大的是B柱脚窝灯，上方中间的是中控灯，右上角的是前排脚窝灯。

这两个是门板开门拉手灯，缺少门板储物箱灯，后文有说明！

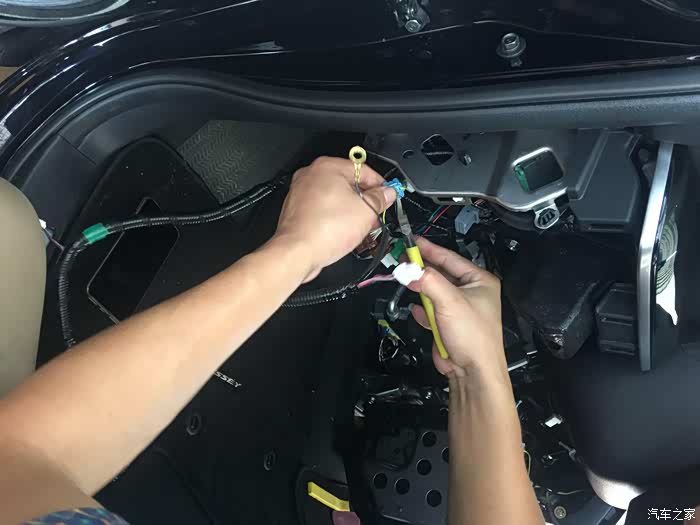

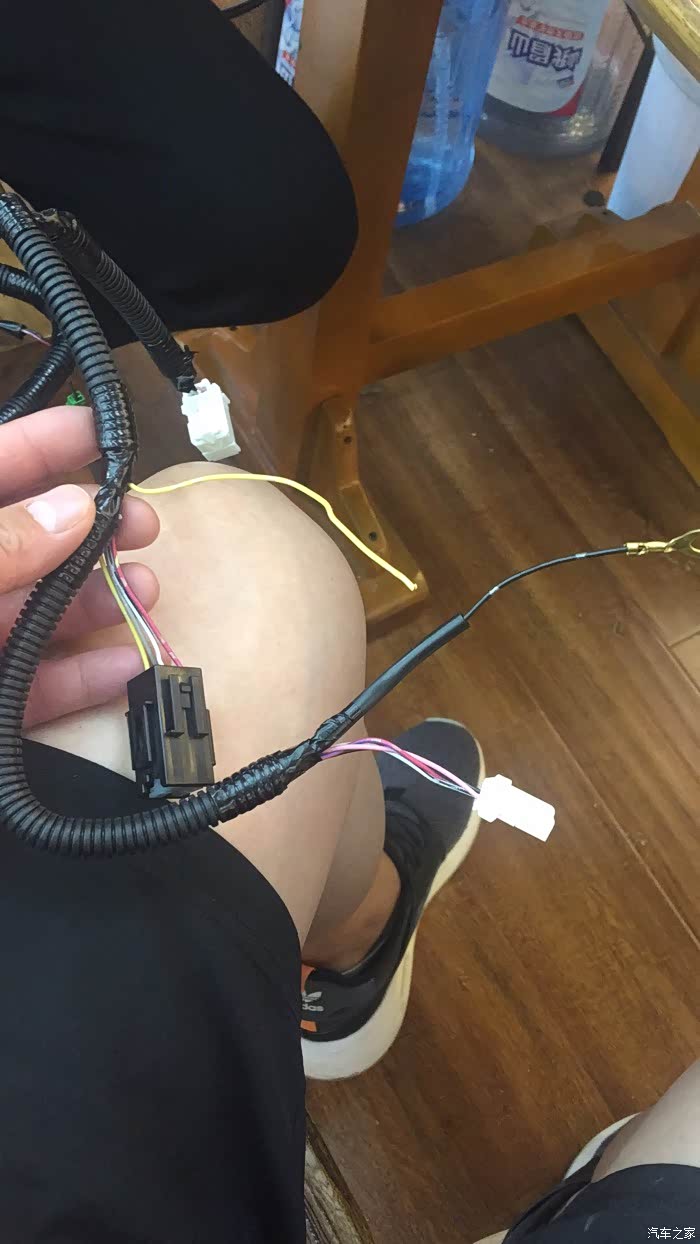

主线束上这个黄色的线接主驾位左下角的控制盒里门开关信号线，金属孔接头的线搭铁接地。

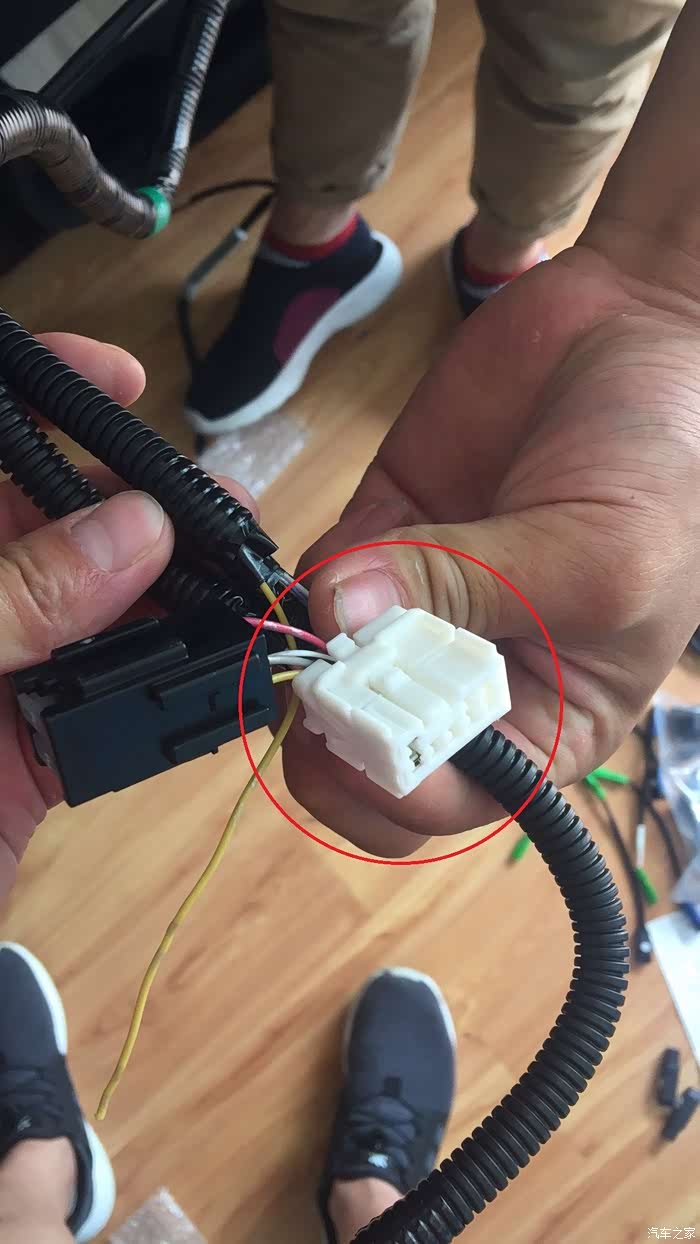

白色大接头同样接入控制面板里面的原车预留接口，黑色模块部分是自带保险。

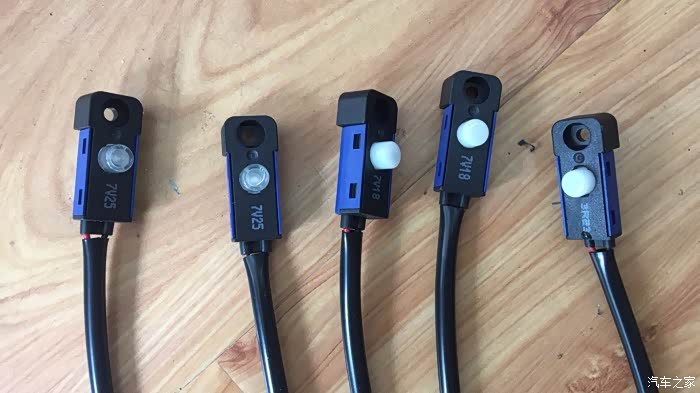

这五个小的LED模块是三个不透明灯罩和两个透明灯罩的，两个透明灯罩的模块我装在门板水杯槽上方（考虑照射亮度和距离），另外三个分别是门拉手框内和中控台下沿。

单LED灯模块

四个脚窝灯LED模组均为双LED光源，做工和用料都无可挑剔。原厂设定行车模式下只亮单LED，开门后双LED全亮增强下车照明效果，本田这个设计很不错，避免行驶途中过亮的光线对驾驶员的影响。

借图一张，脚窝灯双LED模块

原厂设定是开门门板上4个LED亮，开示宽灯/自动头灯/大灯时脚窝灯亮，个人喜好门板上LED就常亮，所以主驾驶门就不穿线到车身主线束了，直接在门上取电ACC，副驾门板没ACC就只能穿线接主线束预留插头，话说门板到车身穿线真心麻烦啊！确定好方案清理完线材就开始拆拆拆！真是不忍心看拆车，肉疼心更疼。

需要拆除的部分：前门板、中控台下沿全部饰板盖、副驾座手套箱下面的底盖、前后门坎四个踏板部分、B柱饰板。

【注意】：套件里面除了束线带和3M贴外，其它线束、线路搭接卡、螺栓全部都会用到，一个不多一个不少！

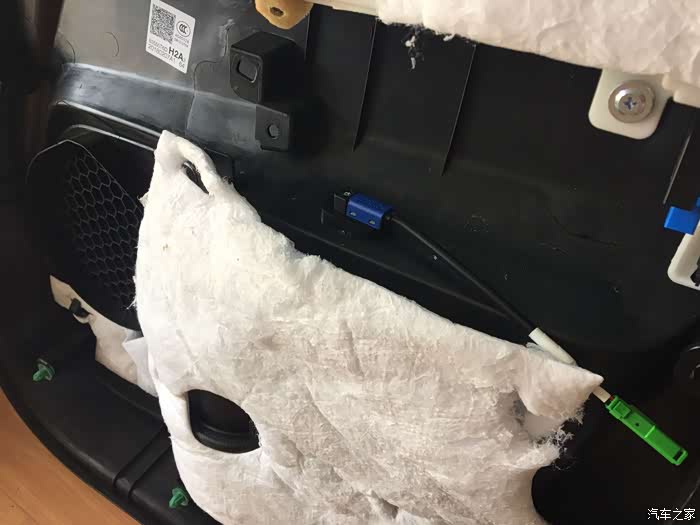

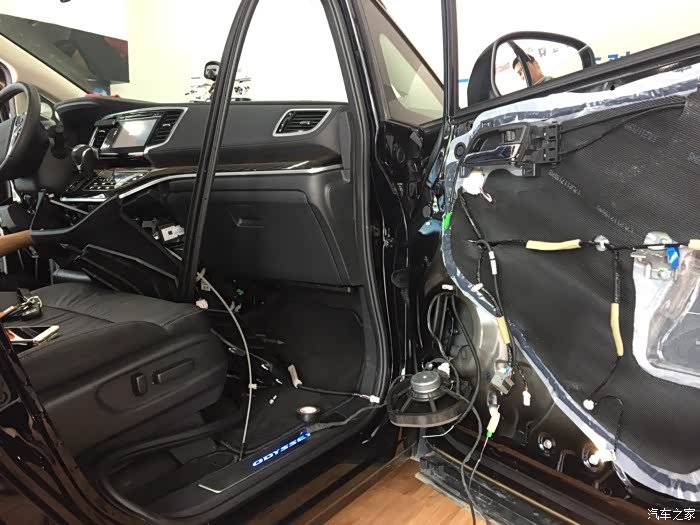

前门板拆除完毕

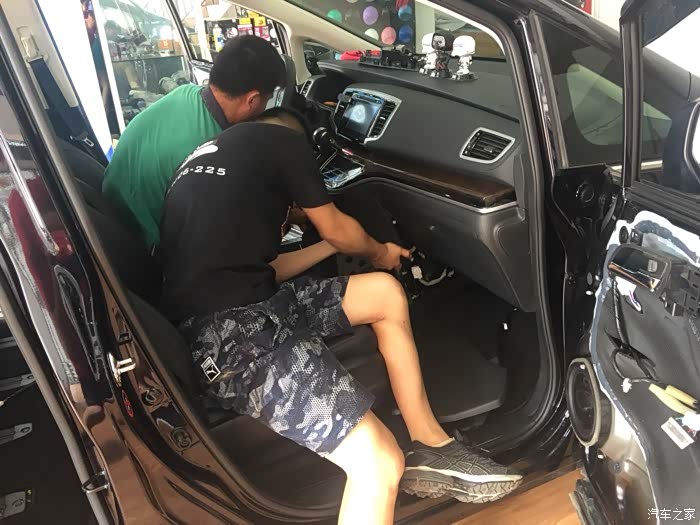

拆中控下部饰板

疼不？我看着都疼！

一片狼藉

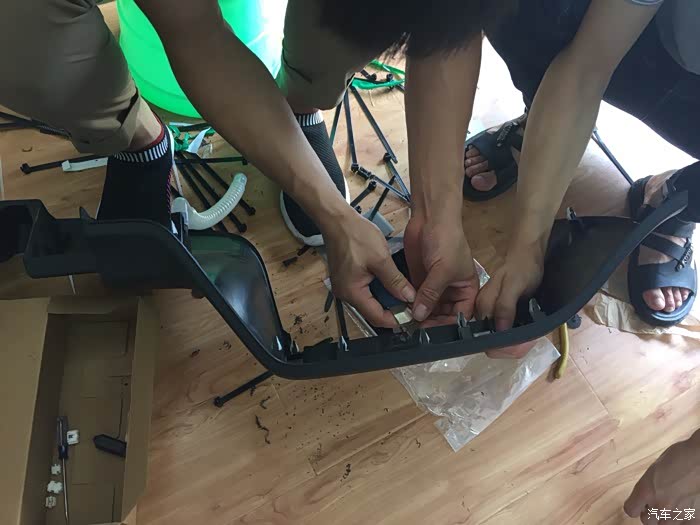

师傅们都是老手了，拆得贼快，打孔部分就最费时了，又是第一次搞这个东西，大家一起研究比划，打孔纸上有英文嘛，所以说多读点书总是有用的，噗

哈哈哈

1.B柱脚窝灯：

准备裁剪打孔纸

剪裁好打孔纸，分左右放入下图处

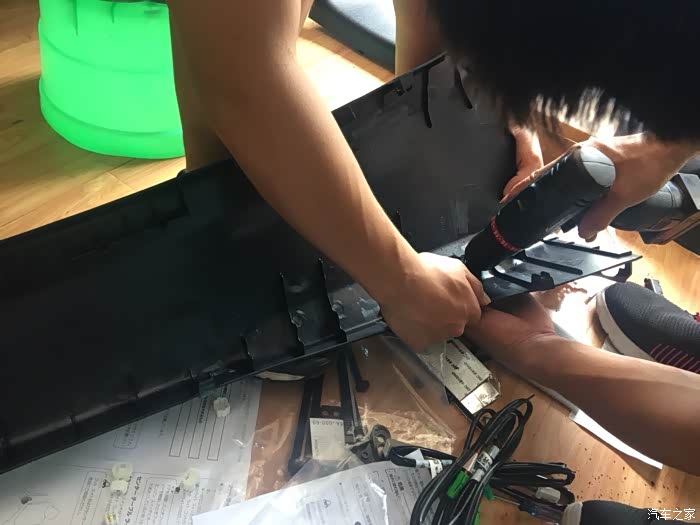

扩孔器开孔，美工刀、砂纸平整表面

其实B柱上靠下的那个孔位不用开这么大，因为只需要露出灯部分就可以了，当然按图开出来的孔因为有灯罩，所以平常角度是看不见的，见下面的几个图。

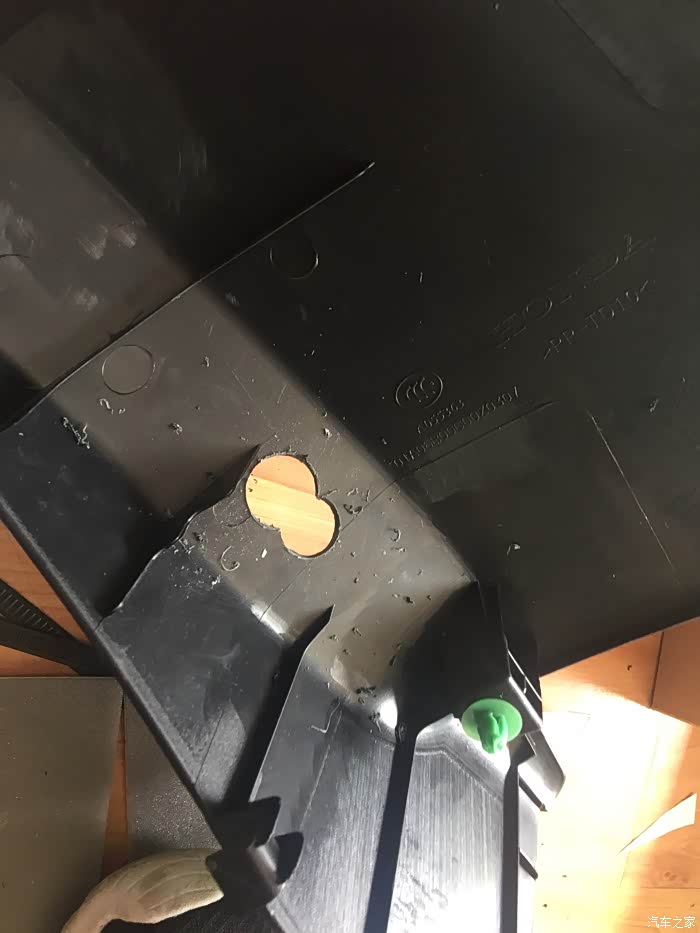

两个主孔开好了，完美

一个B柱需要开孔4次，两个大孔加两个小孔（灯罩定位螺栓孔），灯罩装好就装灯。

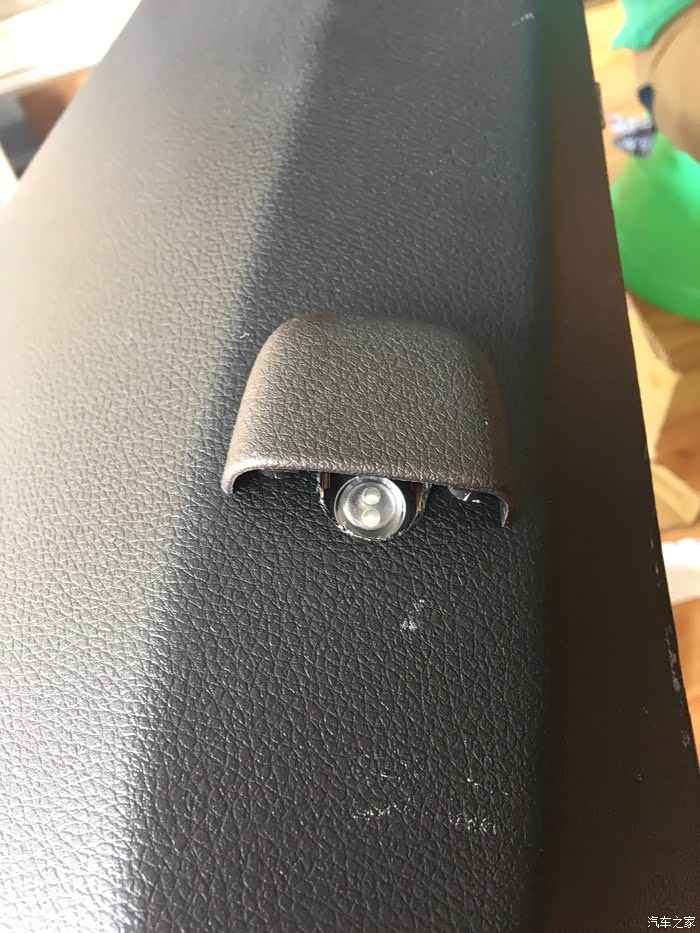

B柱灯罩固定完毕

三颗螺丝固定，是不是看起来很简单，确实

下图就是B柱完工的样子，4个脚窝灯都是一样的，内含双LED，开灯亮一个，再开门时双亮，这样就能实现原厂设定好的正常/增亮模式。是不是觉得这个孔大了点，没法啊，开都开了。

双LED灯组模块

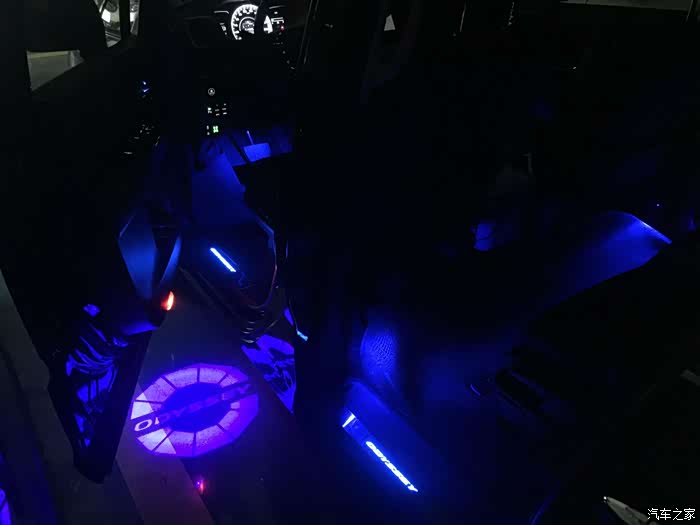

B柱灯点亮后的效果

2.门板灯：

门开关手扣框，打孔纸放上刚刚好，这些都说明小日本在设计时就考虑过氛围灯的，只是由于成本或者其它原因没有配上，在日本变为加装件，在广本更是消失了，同理还有天窗控制面板上那两个氛围灯孔（劳资一定要点亮你！）、预留的电动尾门拉手按钮位......

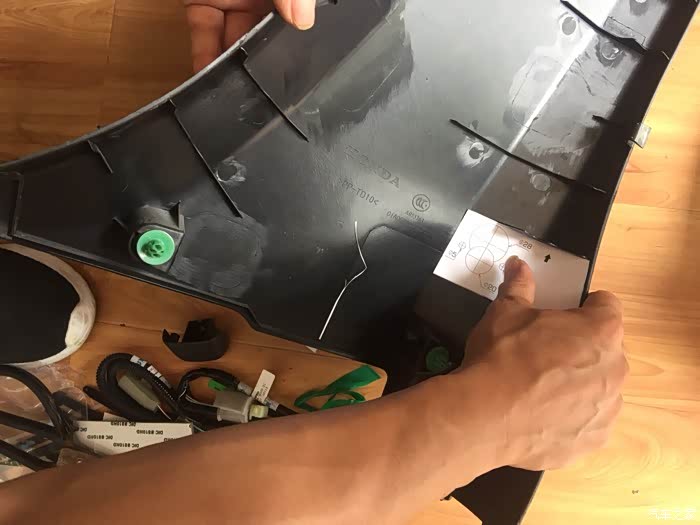

门拉手打孔纸位置

【注意】：门拉手和门储物箱的4个LED的安装是有里外两个配件的：外面的装饰板+内侧夹板，最后才能把灯装在内侧夹板上，一颗螺丝固定！

装好的LED模块

水杯槽灯孔可以用前面手扣框的打孔纸，至于如何定位，门板上自带两个十字标记，往中心开孔就对了，小日本给你预留好了的！开孔后记得用砂纸磨平十字标记，方便配件穿孔安装平整。

被后期磨平的原车十字标记

水杯槽上方的安装孔，内侧夹板比划尺寸。

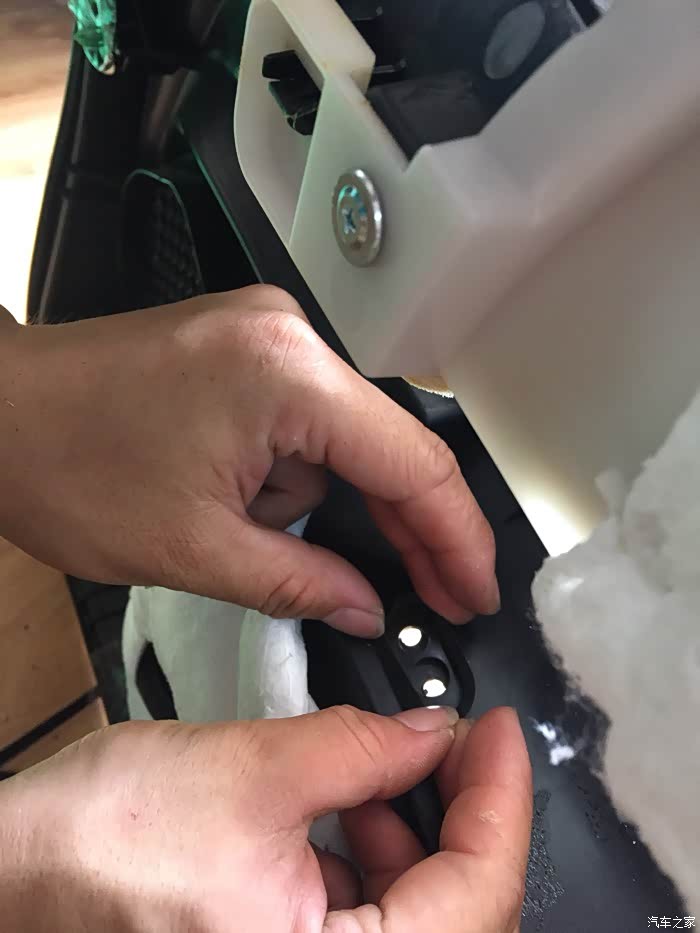

安装LED模块，还是一颗螺丝固定

LED模块安装完毕

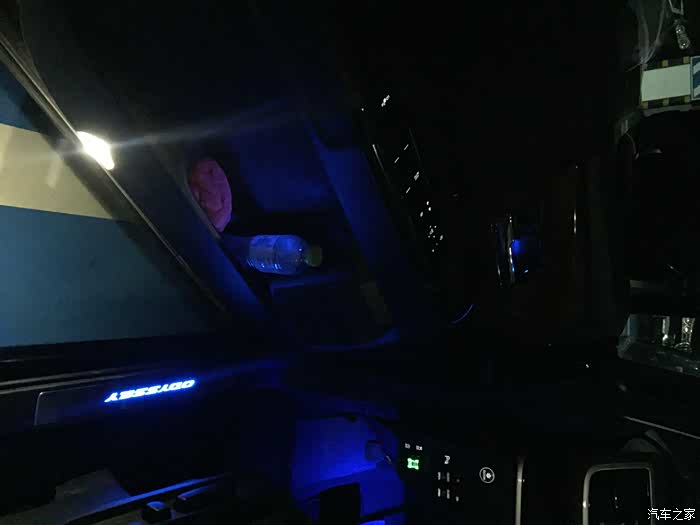

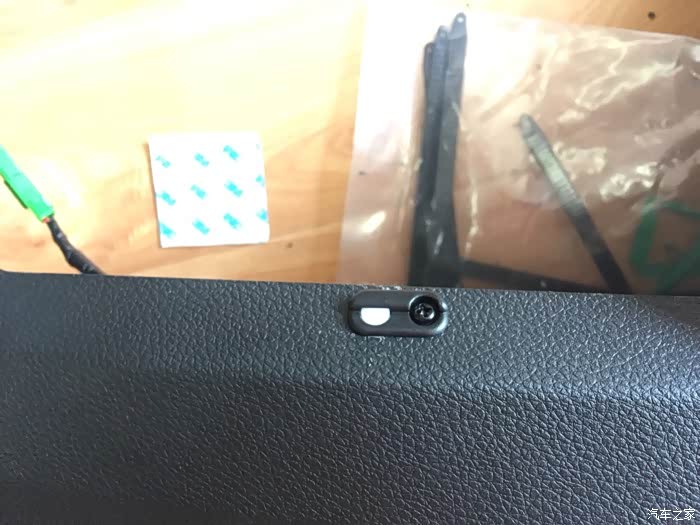

装好后的门板水杯槽氛围灯外观

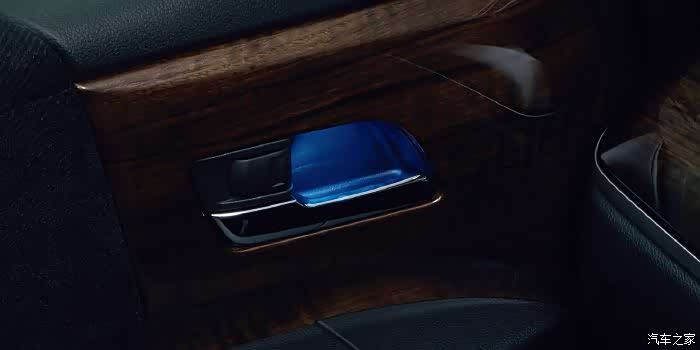

3.中控台伸缩储物盒灯

中控台部分的打孔纸其实没法用，因为日版是右舵的，他们的装饰板模具和广本是相反的，所以只能用到开孔的尺寸，好在国内模具又保留了氛围灯位置，下沿内侧正好有一个平整的方形凸起，就是那里！

如何判断方向呢，按照开孔纸上箭头指示方向来反向推断，外侧固定板上灯孔遮蔽部分是朝外，光线是朝点烟器接口内射的（基本垂直于中控伸缩储物台），避免光线直射入眼，小日本考虑周全啊！

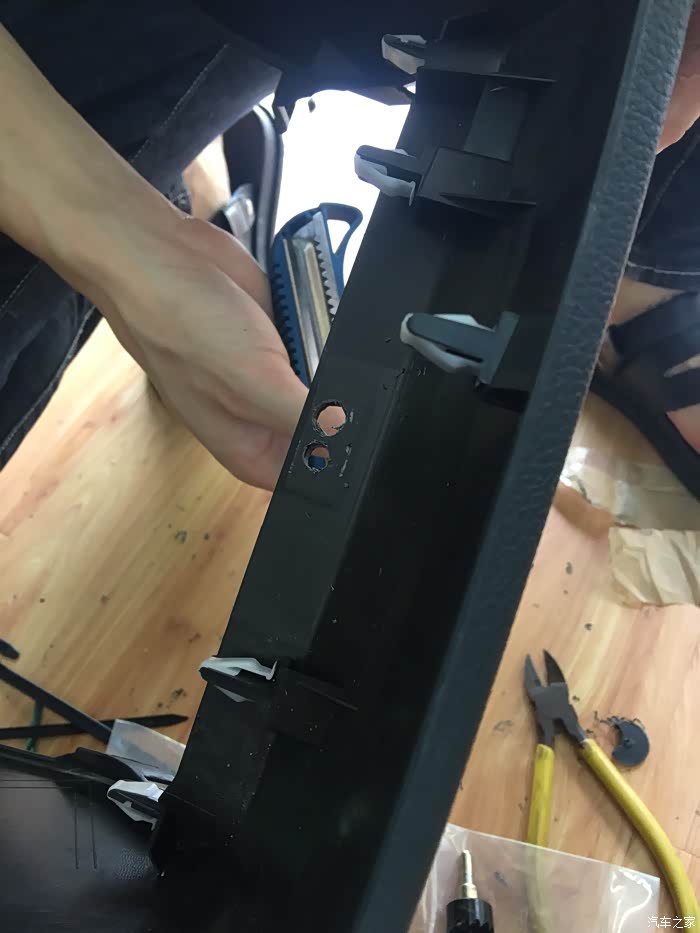

注意我的开孔方向，一大一小

套件中唯一一个带螺帽的黑色小螺栓就用在这里

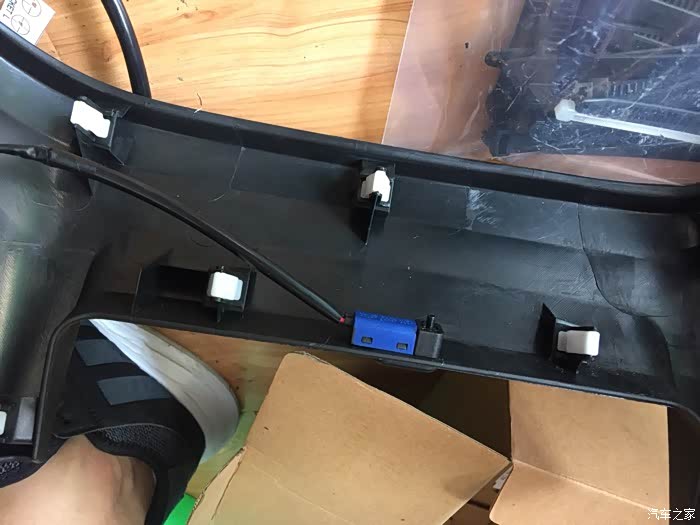

安装完成的样子

4.前排脚窝灯

副驾座脚窝上方的底板凹陷处就是安装位，打孔纸对照开两孔搞定，没难度，反正平常又看不见。

凸起的预留安装位置，日版是反向的，打孔纸反着放开孔

完工的样子，位置早预留好了

主驾位的安装位置就在方向盘调节器最下沿这个突起，个人感觉这里太薄了，安装师傅也用扎带和双面胶把这个灯固定在线束下沿，so，反正也是铺地，懒得开孔固定了

凸起就是安装位置

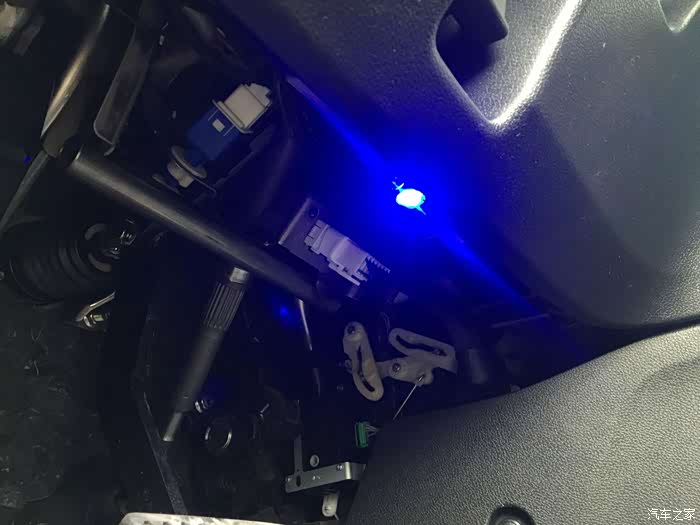

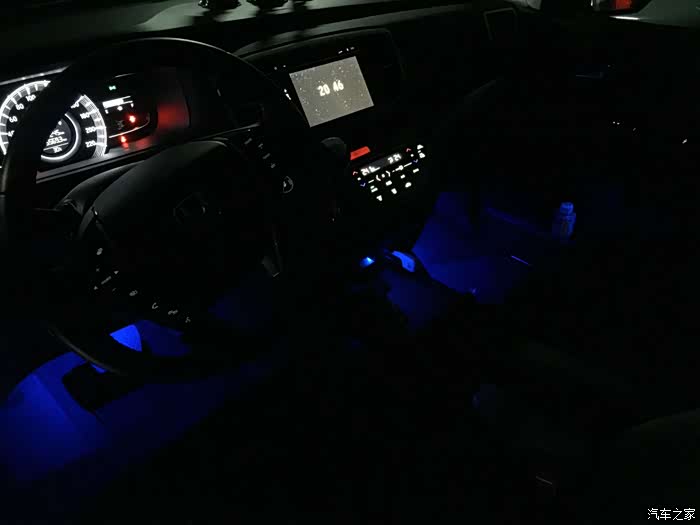

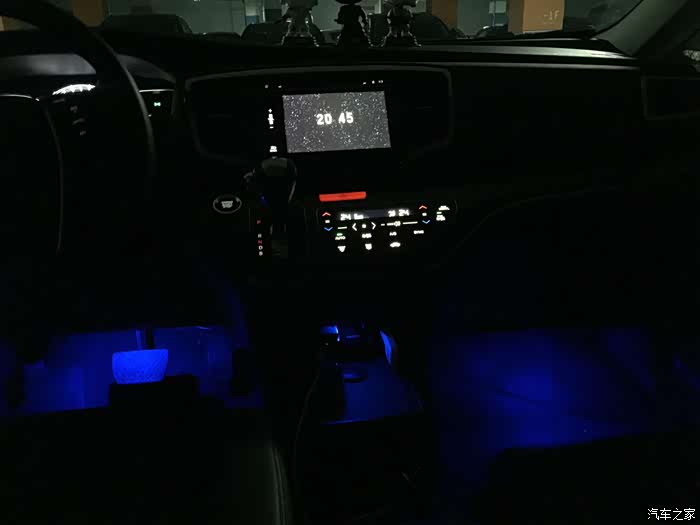

主驾脚窝灯点亮效果

最近配件装多了之后发现线路有点遮挡主驾脚窝灯，所以自己开孔又把脚窝灯装到原设计位置，效果好了很多。

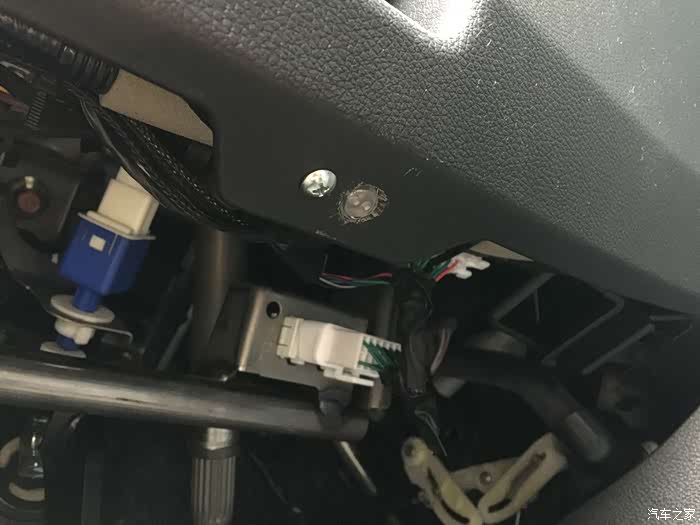

自己用美工刀开的孔，有点难看

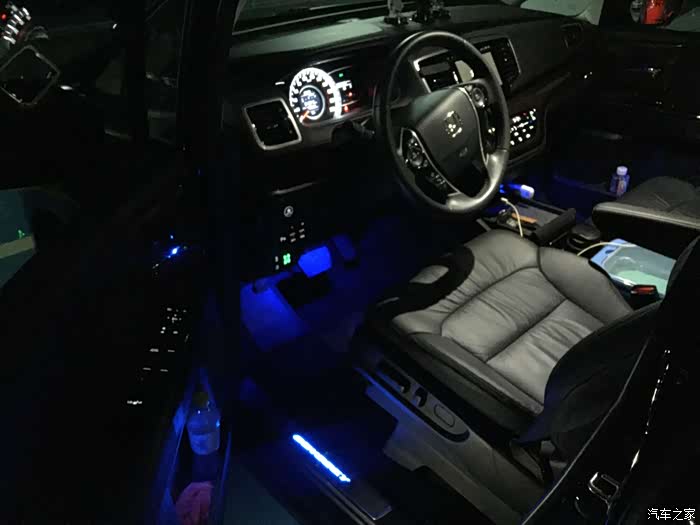

这下照明效果好了很多，收工

线路连接

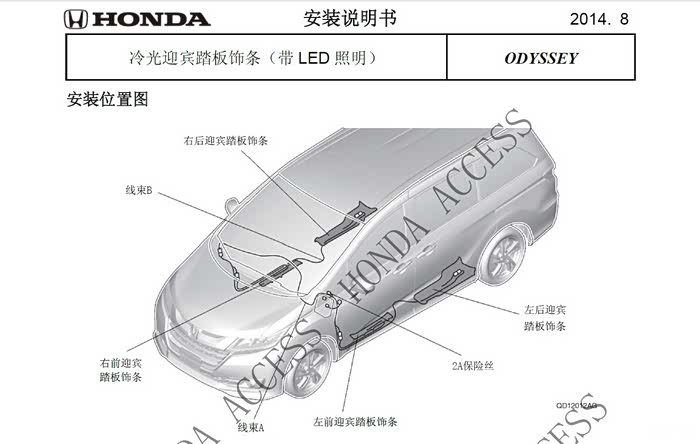

原厂迎宾踏板组件、脚窝灯组件分别自带一个主线束，门板灯组件接入脚窝灯主线束。广本迎宾踏板主线束接头（白色大接头）和原车预留接头对插即可（日版迎宾踏板也是一样），日版脚窝灯主线接头（白色大接头）继续对插上去串在一起，这样就构成了一套完整的、原车联动的氛围灯系统。

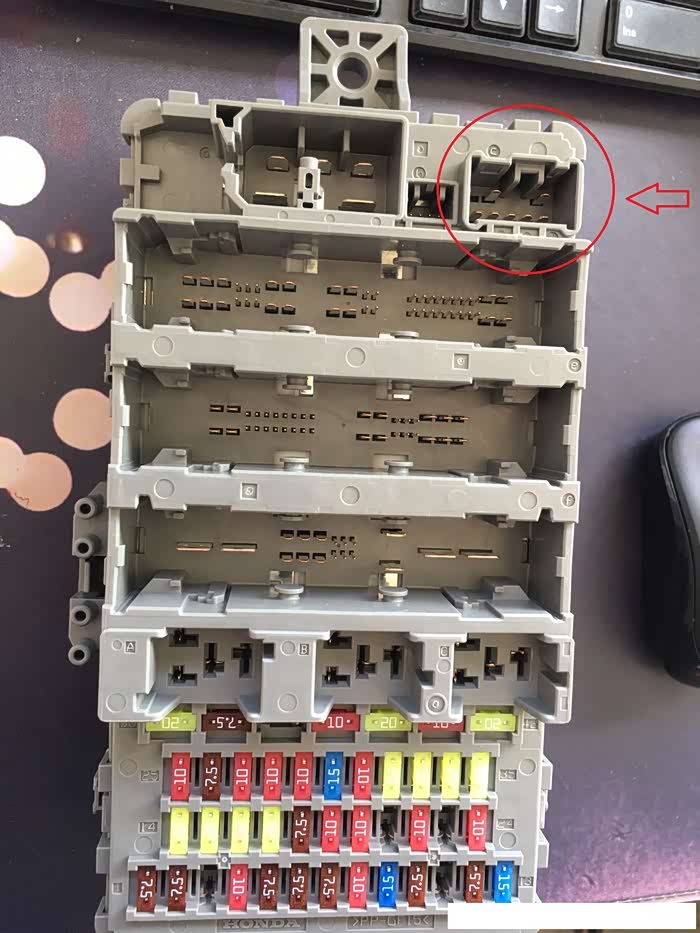

这是奥德赛主驾驶下面的保险盒，氛围灯主线上的8极接口插入图中红圈部分。

广本迎宾踏板主线束主接口，自带一个串接口封口盖子

日版脚窝灯主线束主8极接口

主线束在日版上是从右往左穿，到国内版就是从左往右穿中控台，主线束尾端铺到副驾座脚底右侧饰板内，白色转接头结尾。然后用自带的延长线继续从右门槛内铺到B柱下沿。主线束上白色的接头是接双LED大灯（四个脚窝灯）、门板线束、尾端延长线束，中间唯一的一个绿色小接口是接中控台的LED小灯，所有接线头都是对应颜色对插。
