自己动手安装绅宝D20原装导航倒车影像，自己安装感觉有成就感，感觉绝对比4S店安装的还要好，走线布局都非常合理，不像4S店的走线都是走在外面，图片为晚上拍摄所以不是很清晰，安装过程耗时3小时左右，请看下面的安装过程，有不懂的车友可以来咨询我了。。 最后请问下有谁绅宝D20原装导航改过凯立德地图吗？？？求教程，自带导航软件实在太垃圾。

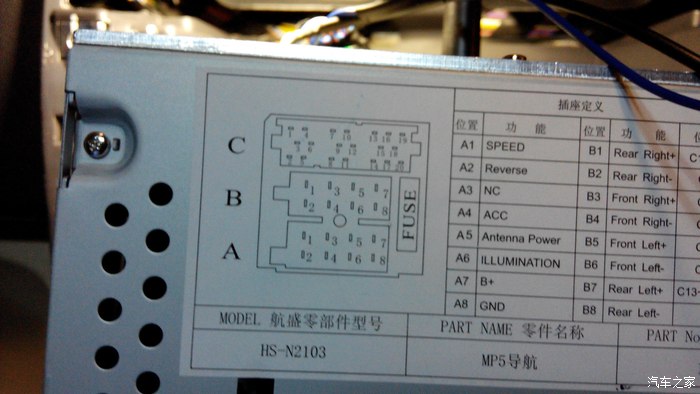

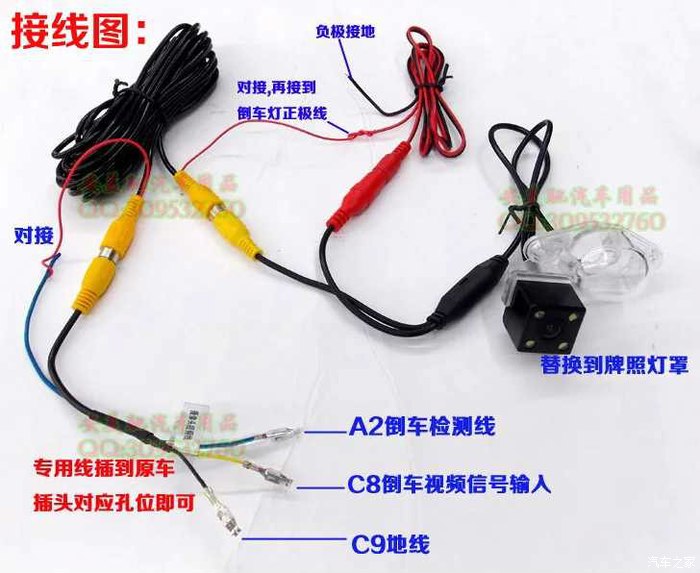

导航接线图

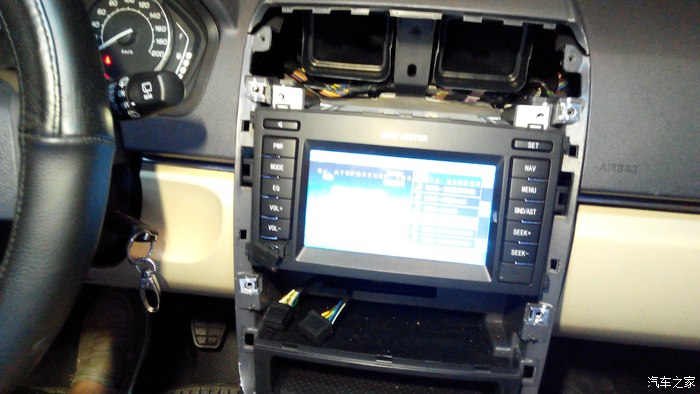

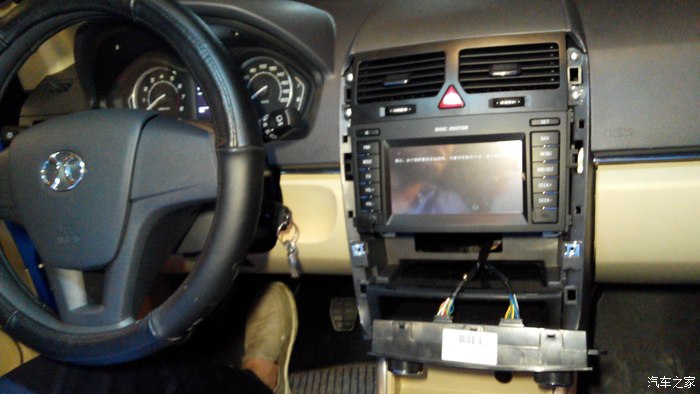

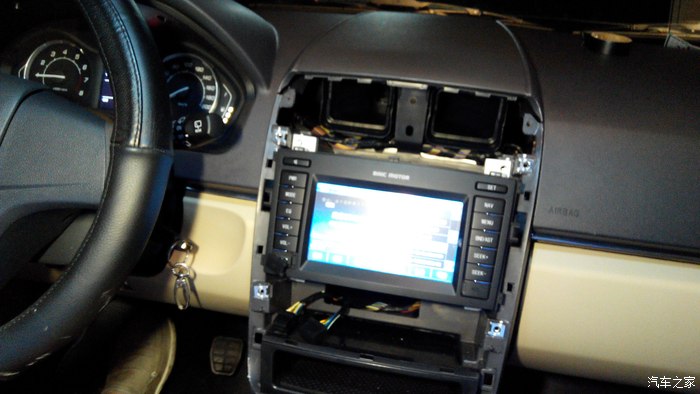

已经全部拆下的空调出风口和空调控制面板

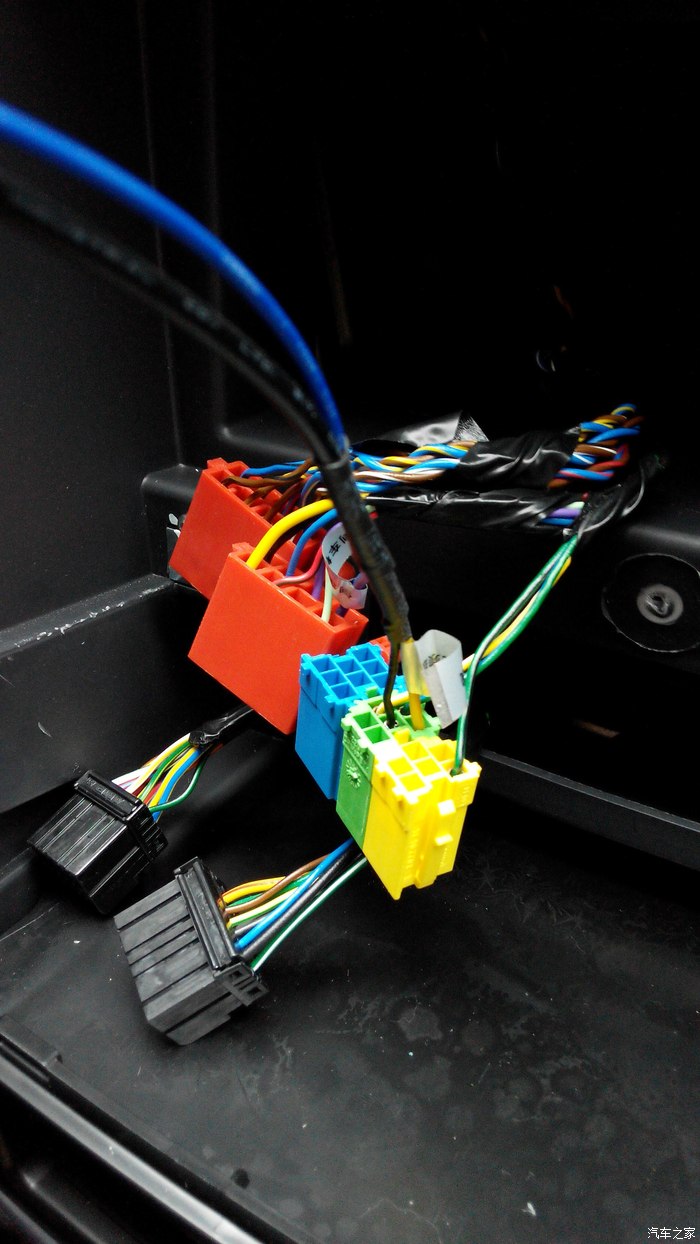

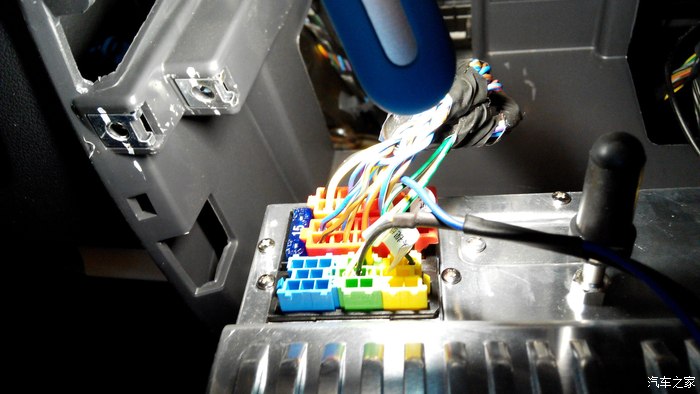

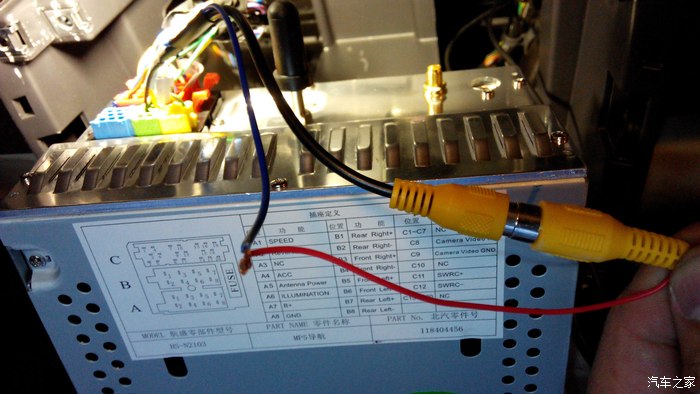

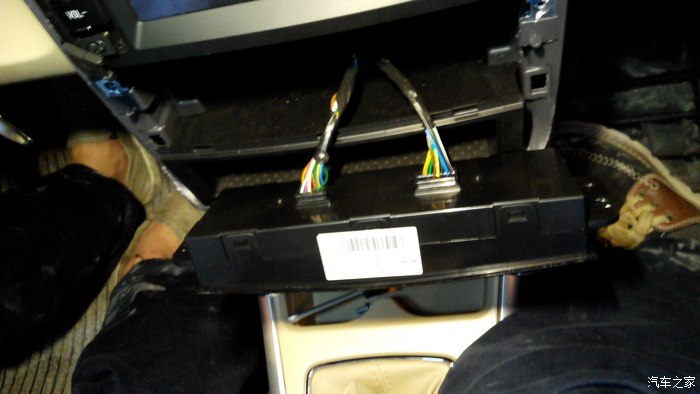

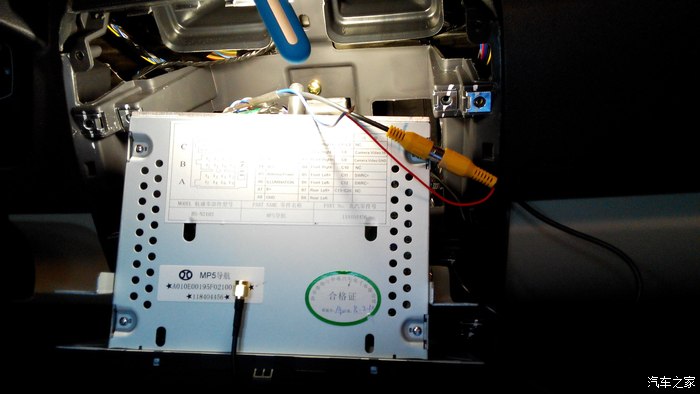

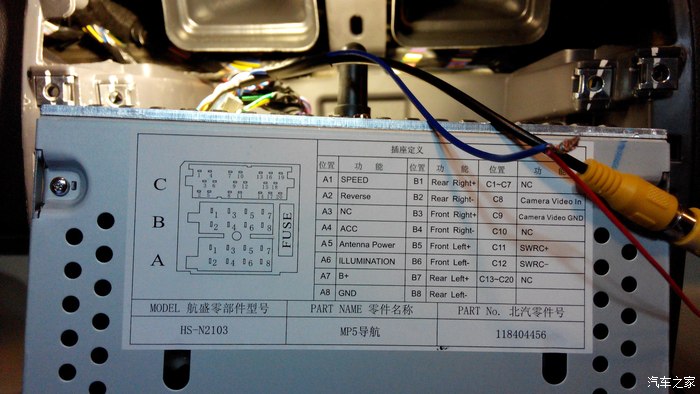

导航后面接线，三个插头只有适合自己的位置才可以插入，也不会插反。
导航后面接线，三个插头只有适合自己的位置才可以插入，也不会插反。
尾箱后面图片

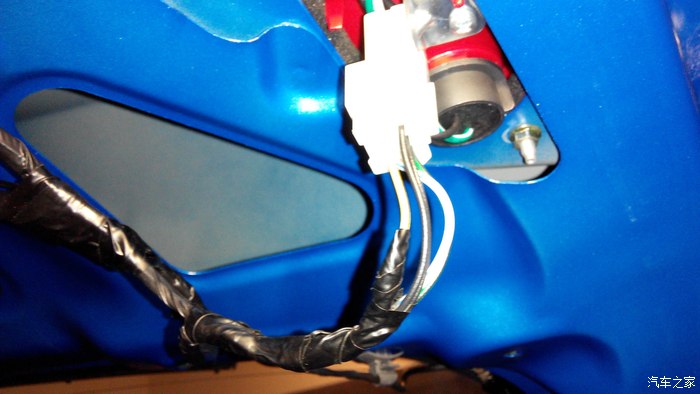

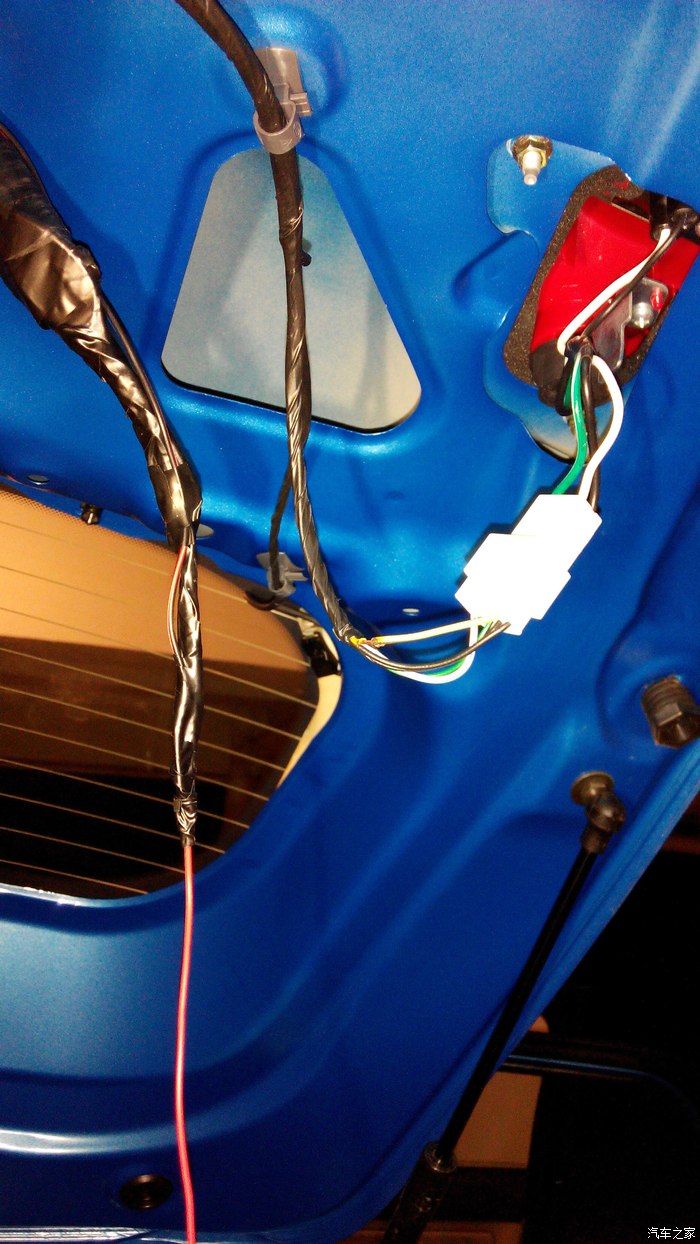

倒车灯取电正极线为黑黄

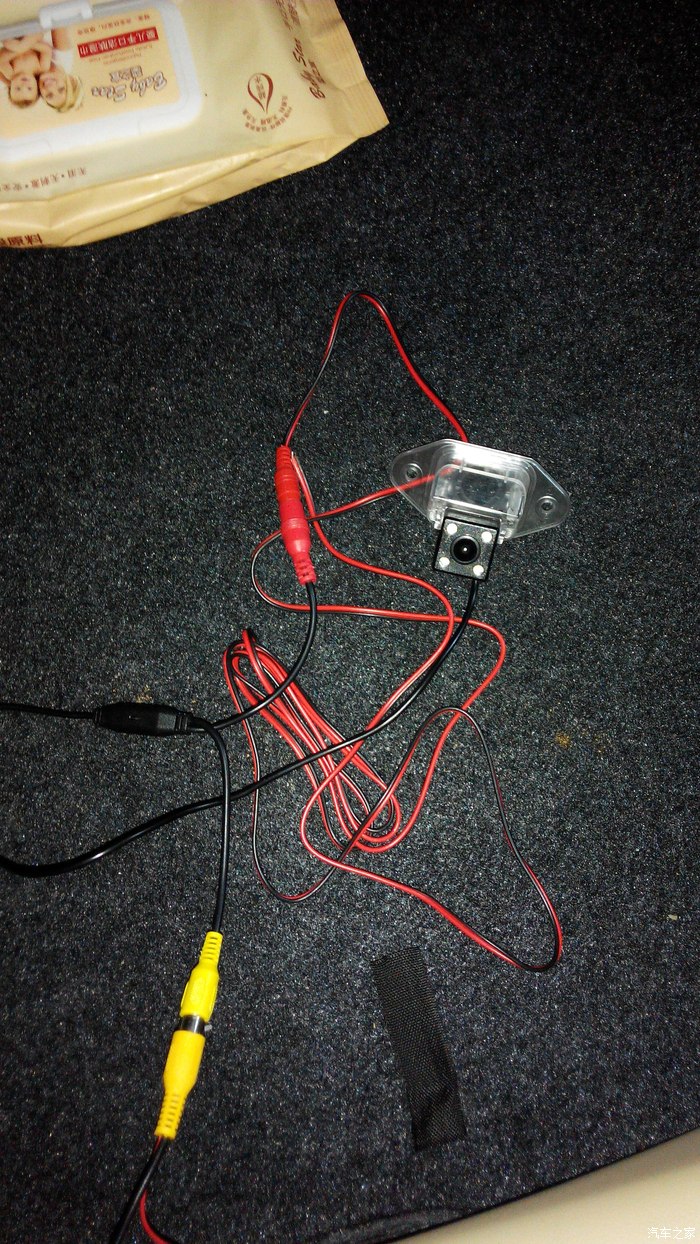

网购超清的摄像头75元加线

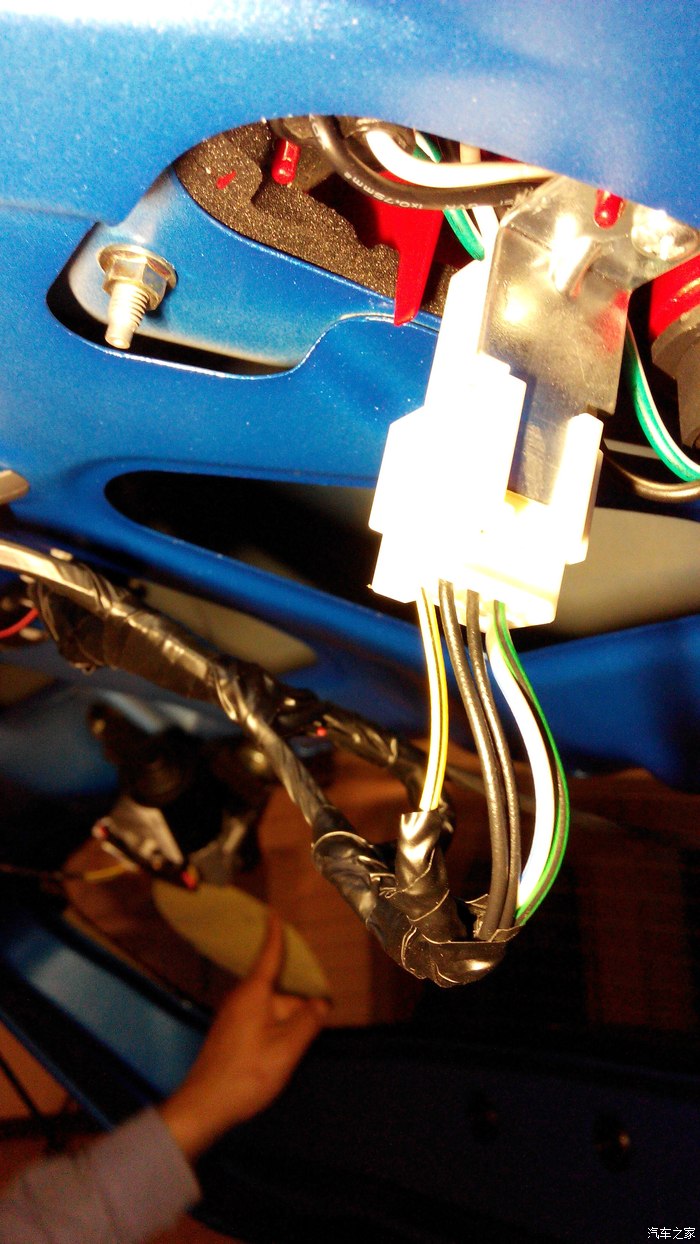

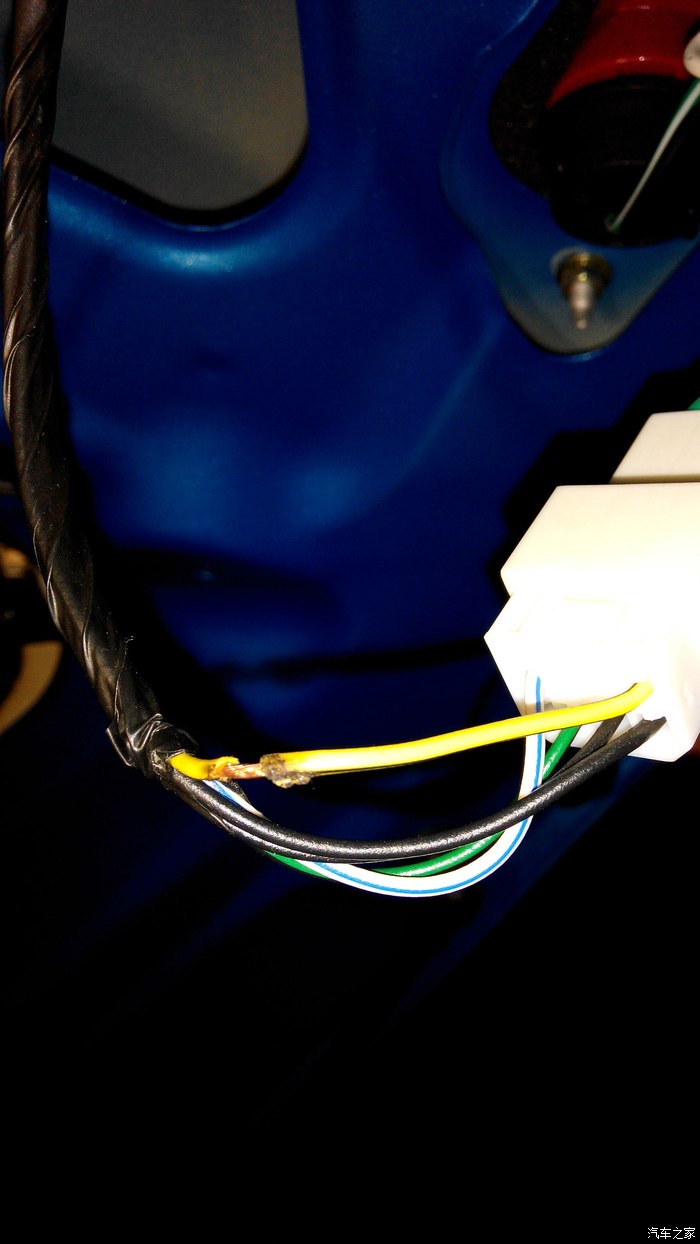

取电唯一要破线的地方。

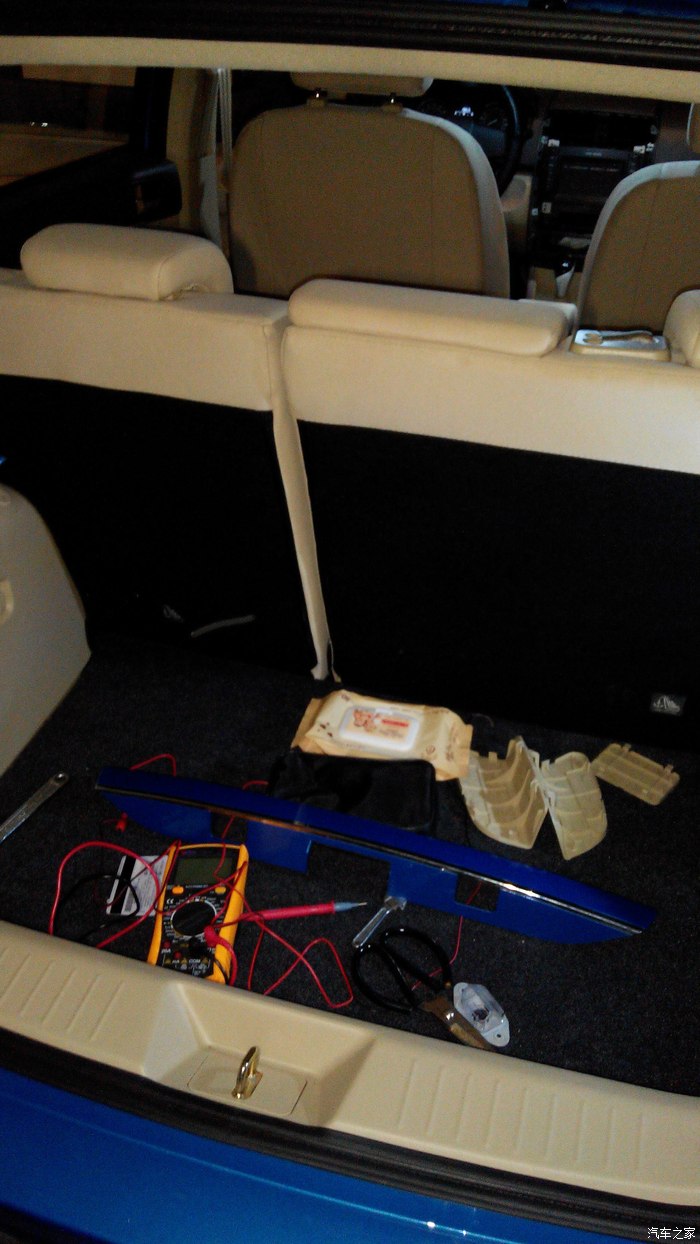

安装工具和拆下来的拍照灯

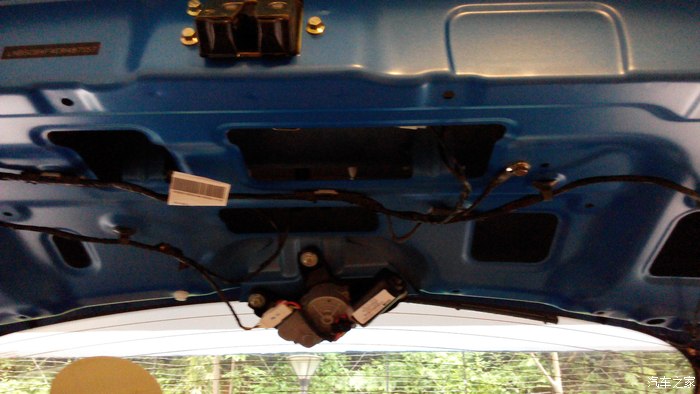

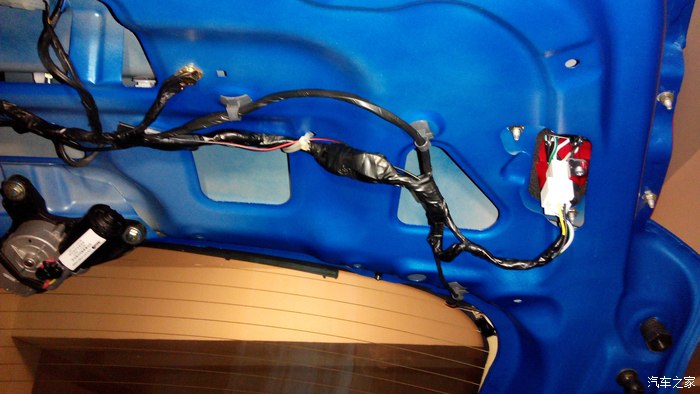

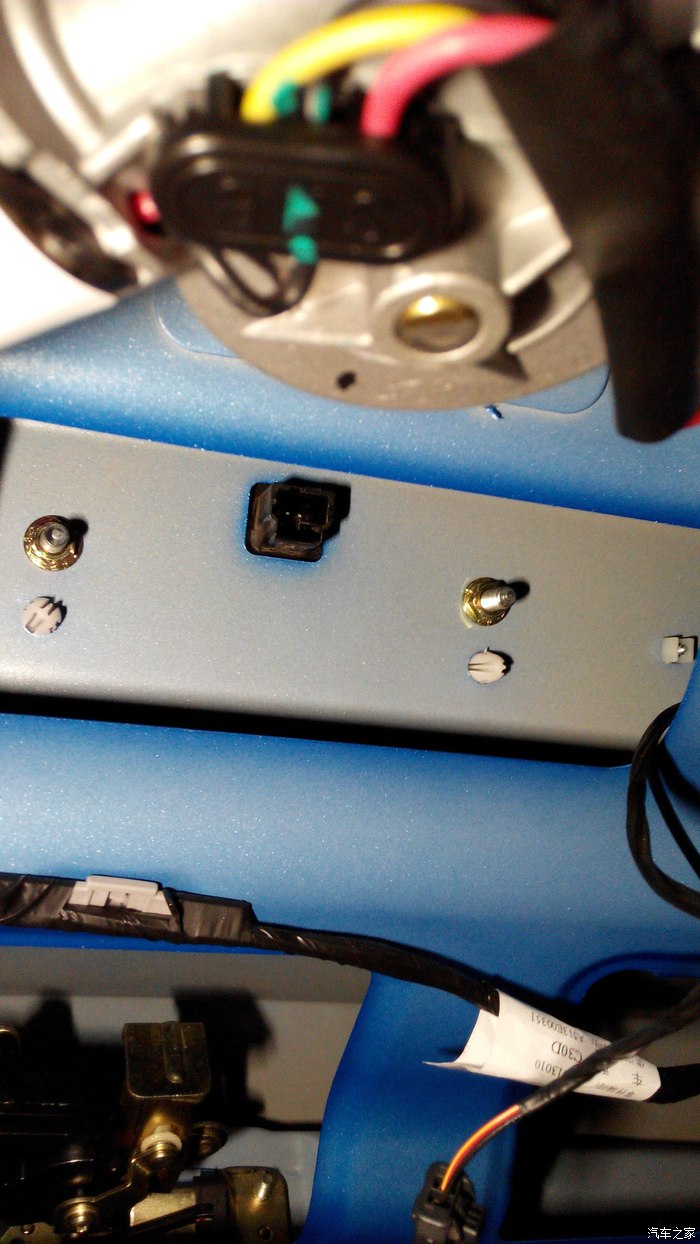

此处非常关键，穿线图，4S店这个地方都是直接走线在这个走线管的外面，雨天非常容易造成漏水。
螺钉处为取电负极。

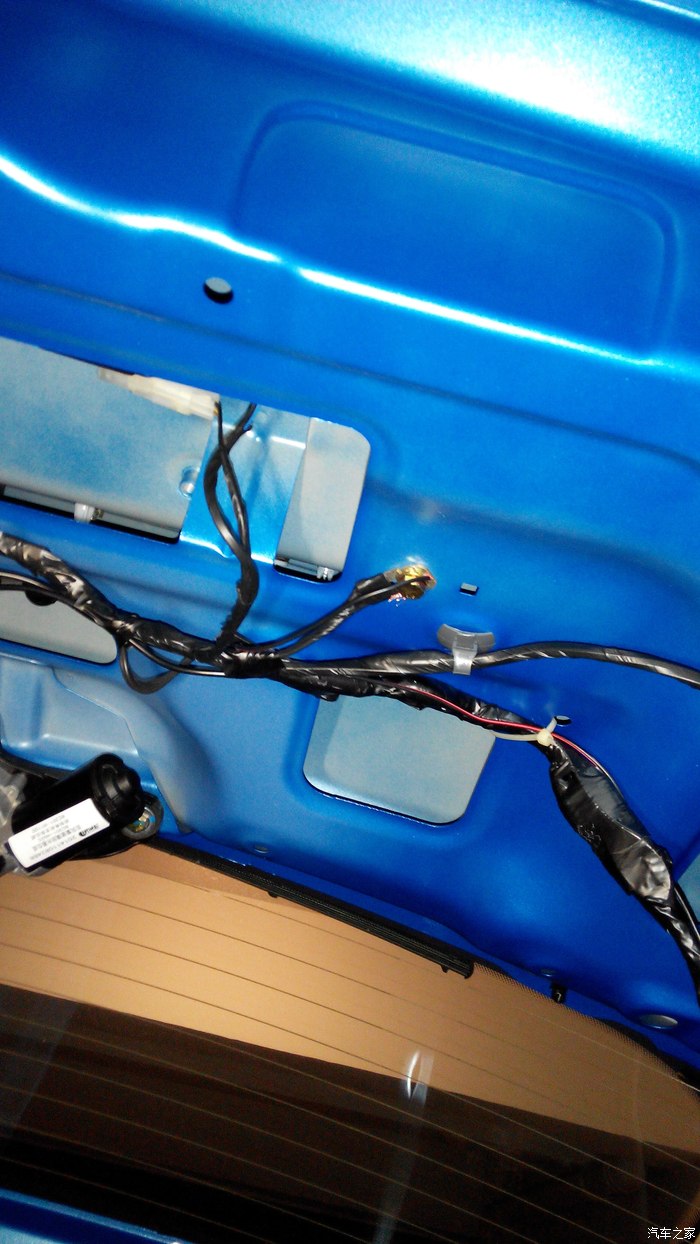

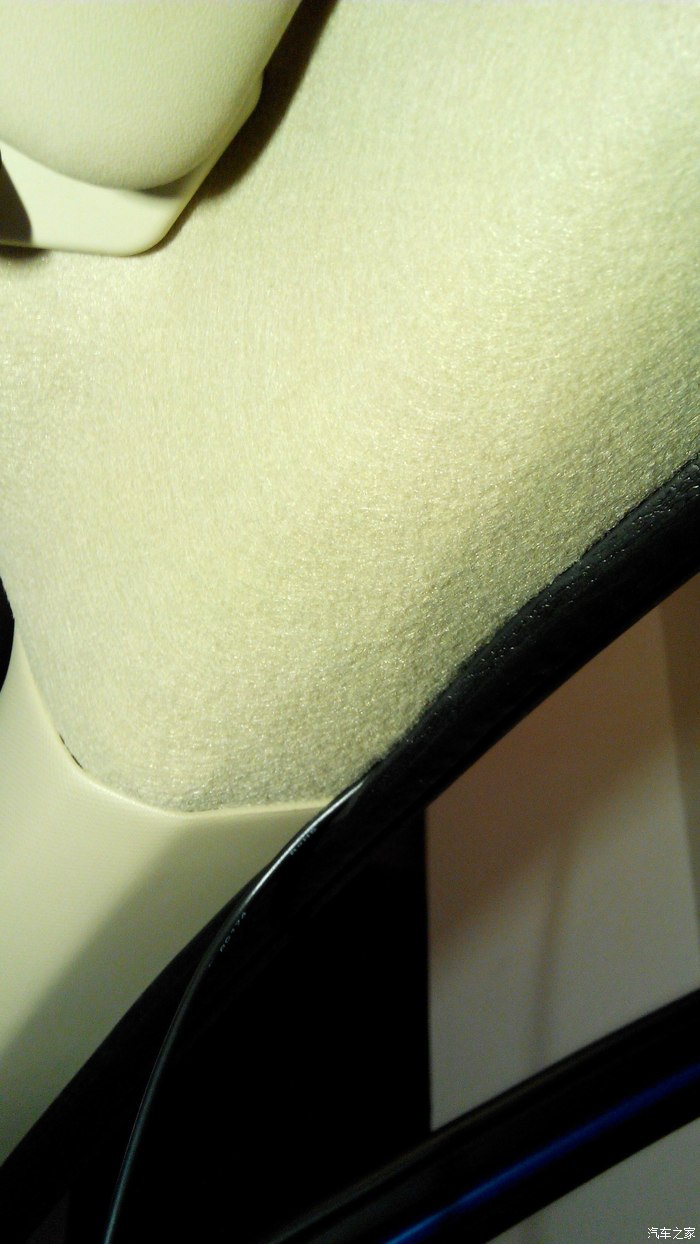

导航走线的地方。

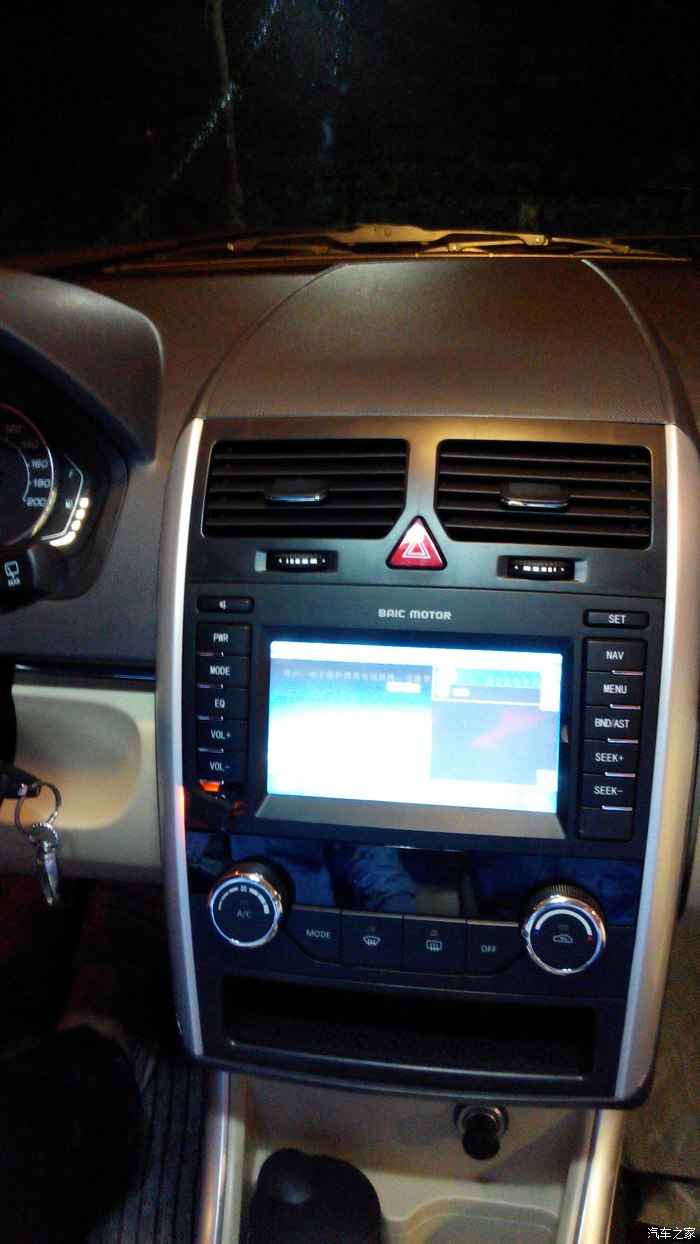

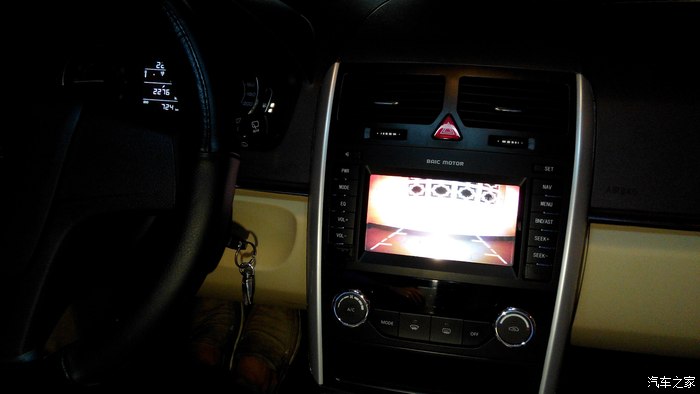

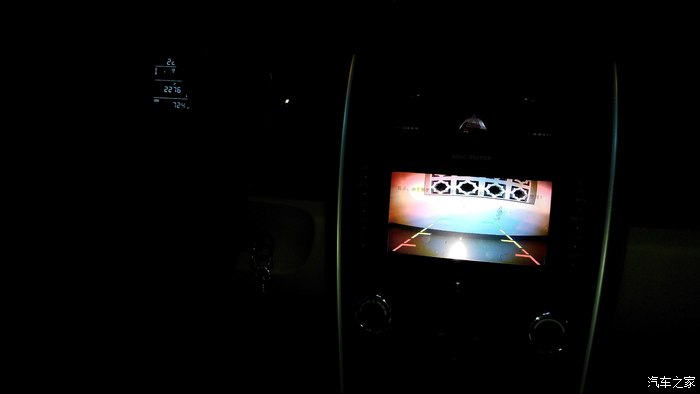

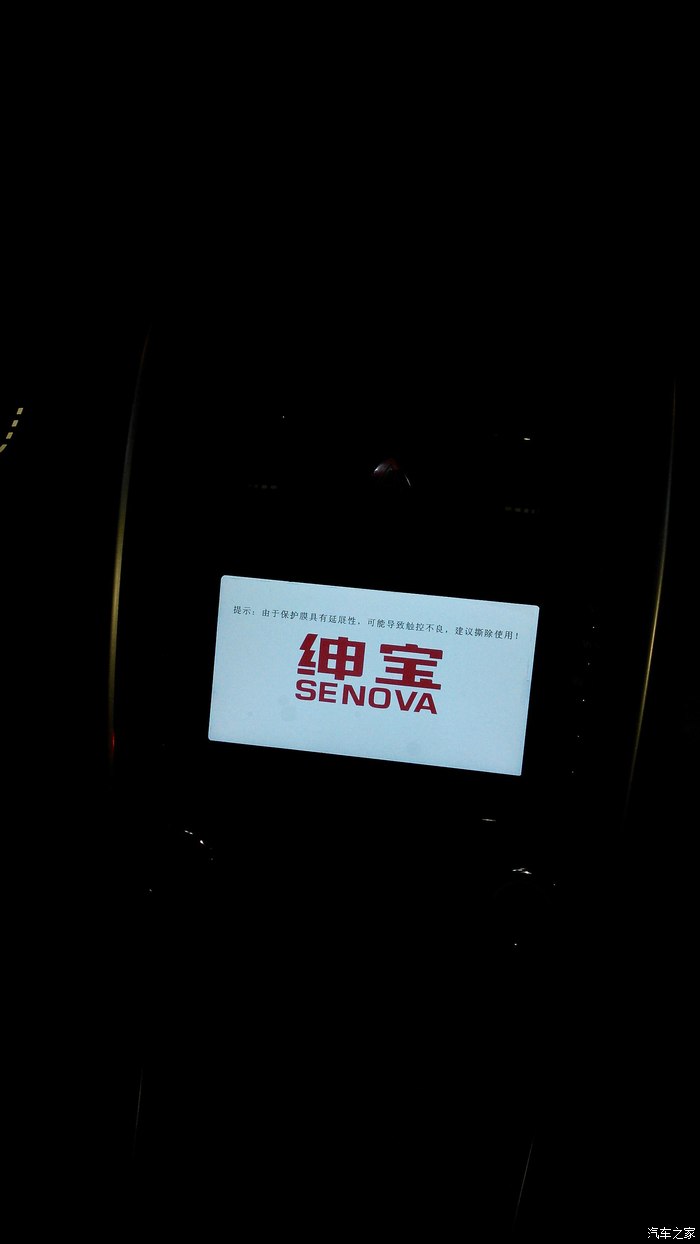

测试成功 ，由于是晚上拍照效果不是很好所以看清了不是很清晰。
更换专用的蜗牛喇叭，网购75元

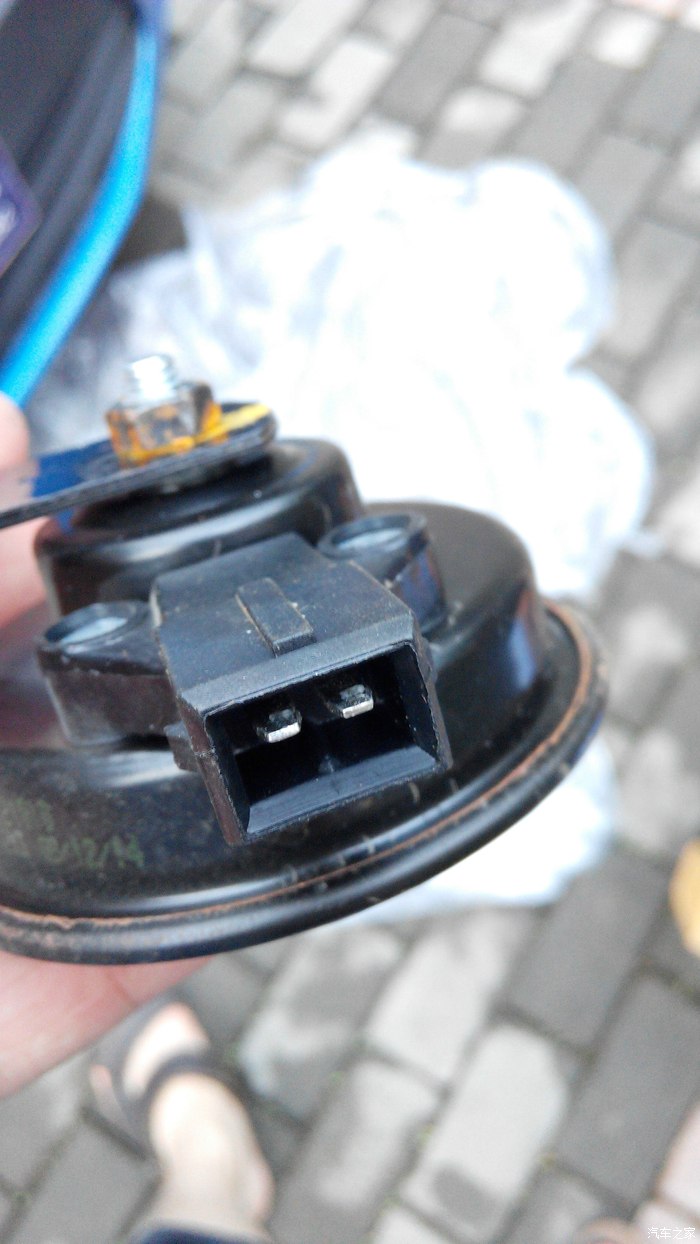

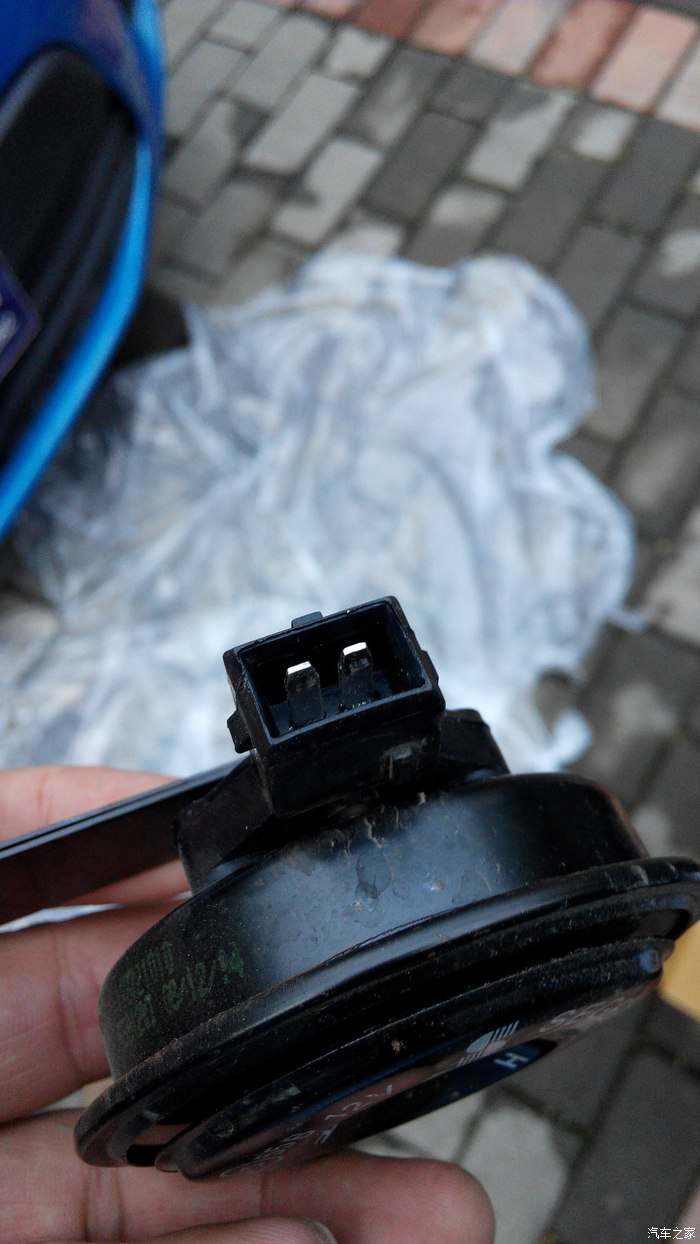

原车喇叭的图片

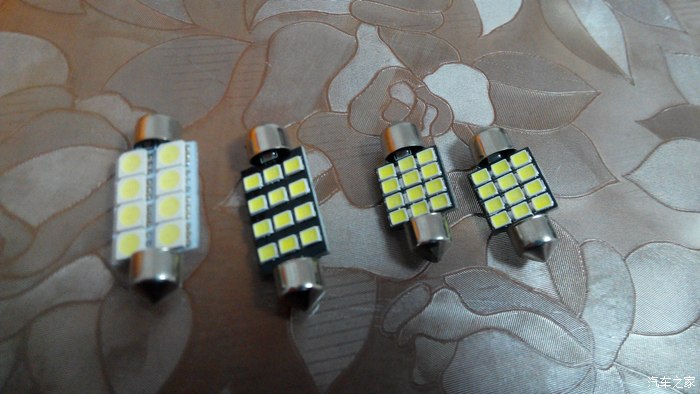

全车更换的LED阅读灯和后备箱灯，瞬间亮了很多。。。。
-
