自己动手，无损加装手套箱灯，弥补凡尔赛最后的缺憾
忙了一个小时，装在的手套箱里的LED灯总算是亮了。
瞬间明亮，再也不用摸黑探物
DIY难度不大，需要些耐心和顺手的工具。
接保险丝盒取电，无损直插，不用破线，无需改造。
生命不息，折腾不止。

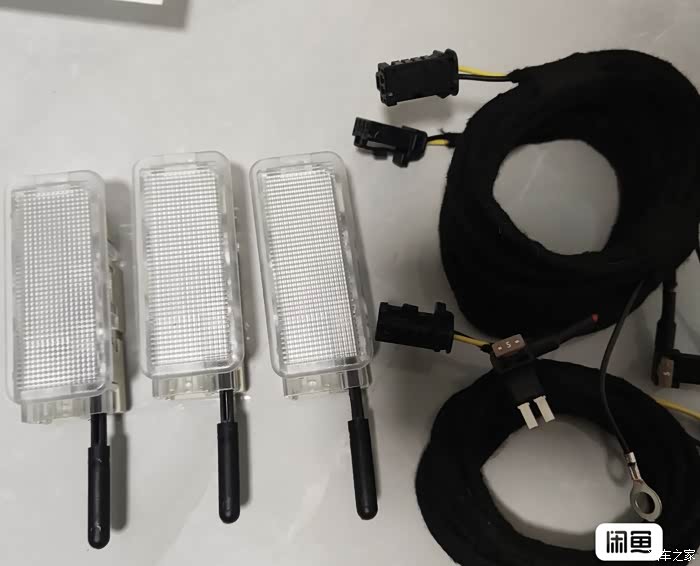

改完全车音响，又逛咸鱼下单，包邮80，购入手套箱LED触控灯。
改完全车音响，又逛咸鱼下单，包邮80，购入手套箱LED触控灯。
引用卖家的教程图片1

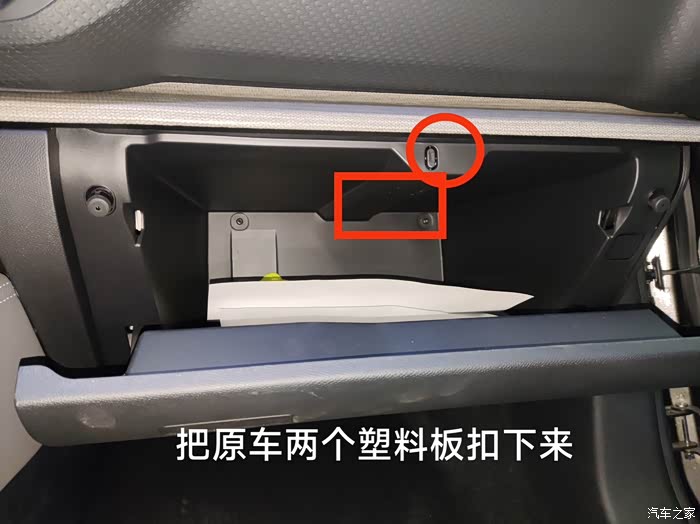

原车预留有安装控位，用螺丝刀顶开封盖即可嵌入灯具和按压开关。
个人购买的灯具，配套的线束是黑色插头，原厂配件估计是白色插头，和膝盖处的护板灯一样。

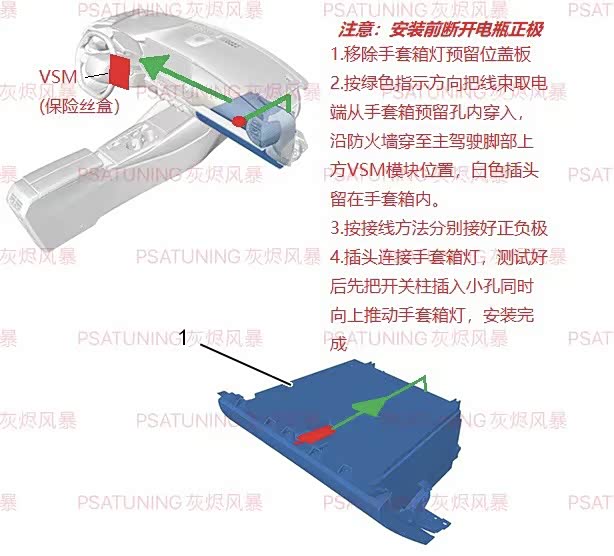

上页是另外查阅到的安装说明，图文并茂，概述清晰，下面聊一聊安装的细节和需注意的事项。
手套箱上部和背部的穿线路径

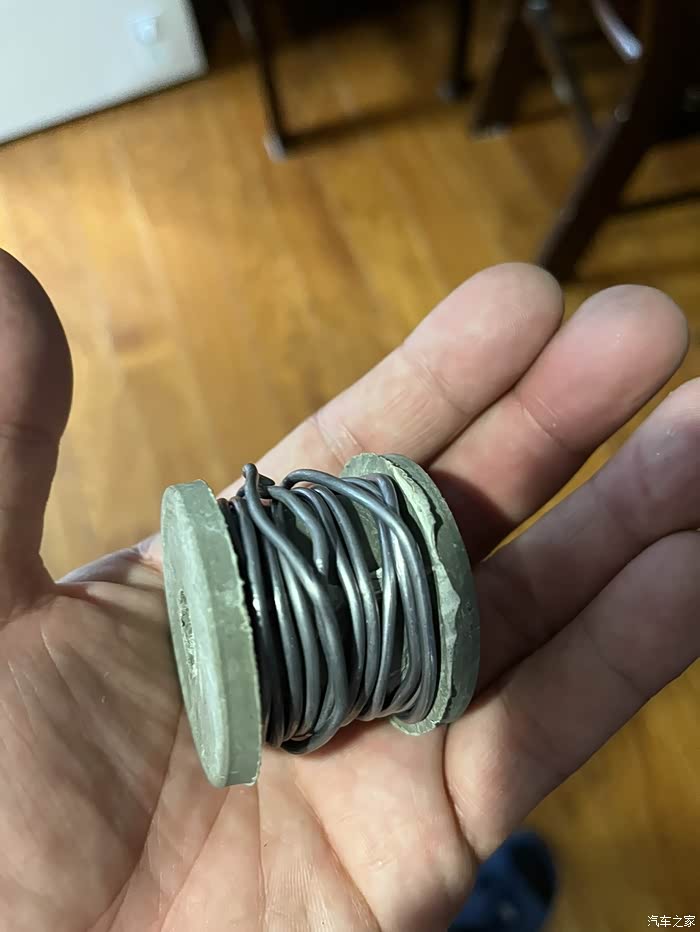

路径明确，穿线则需要用到辅助的工具，如有些韧劲的金属丝或塑料绳带。我用了家里能找到的唯一金属丝，粗壮却柔软的保险丝
易被高温熔断的保险丝，几乎没有韧劲，用于穿线，较为勉强。

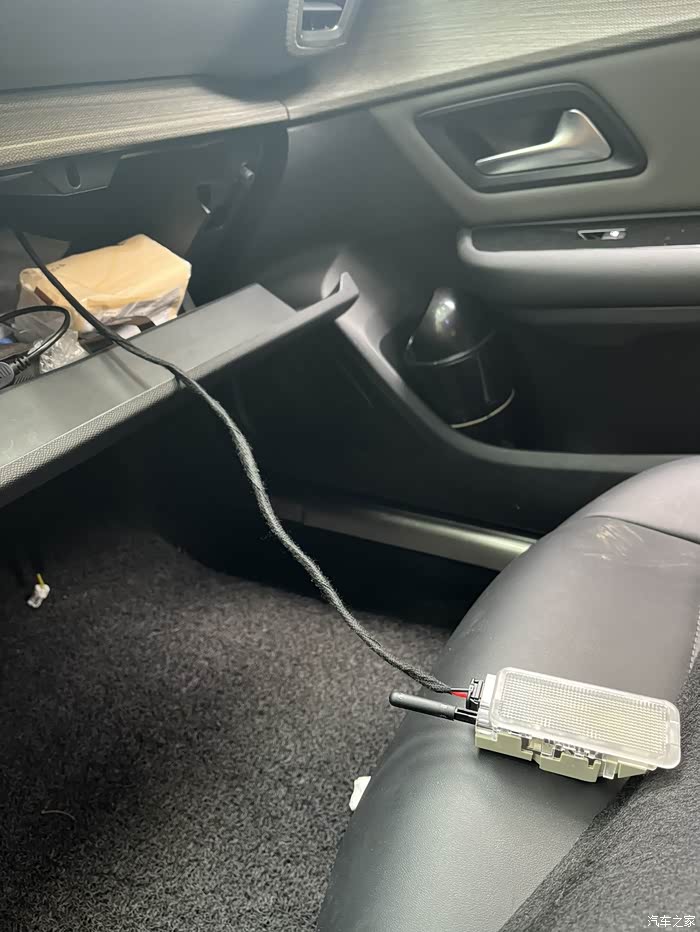

先走线，不急着固定灯具
沿线的路径，先穿入金属丝，再绑住线头，拉出线束。
引用卖家图片2

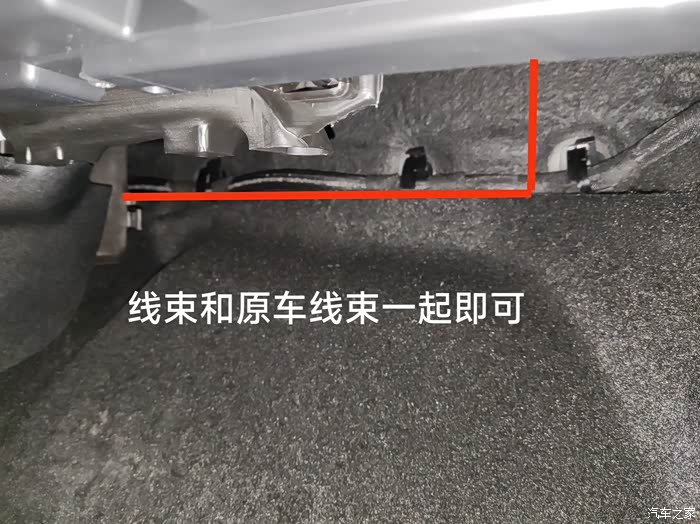

穿过手套箱上部的线束后，同样借助金属丝沿原车主线束位置穿过中控台。
很特别的固定件，换空调滤芯时还不会拆它
如果是高配车，还需拆下手套箱下部的底护板，便于之后的操作。

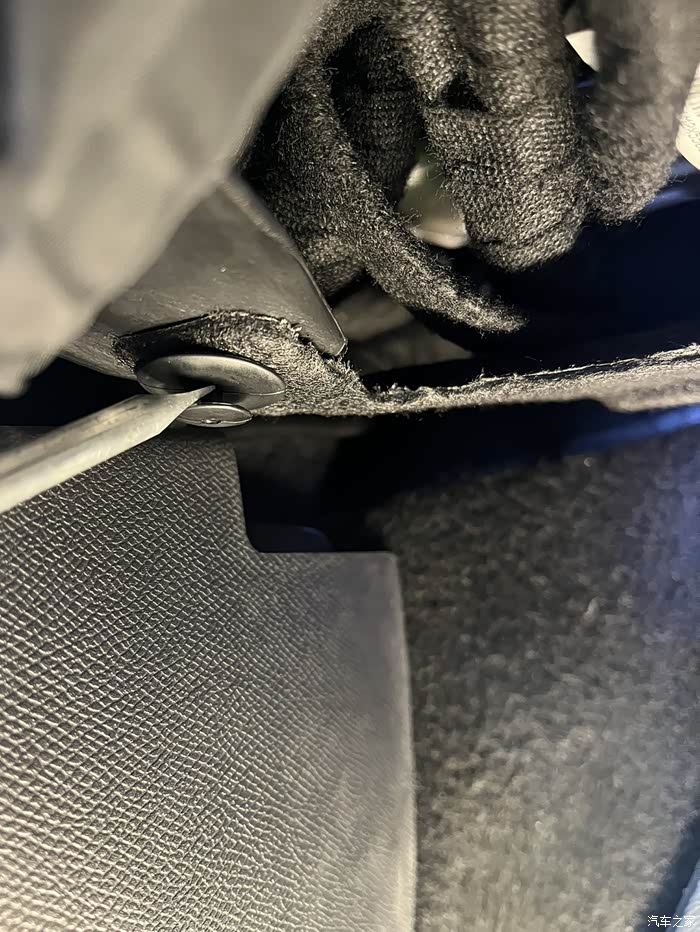

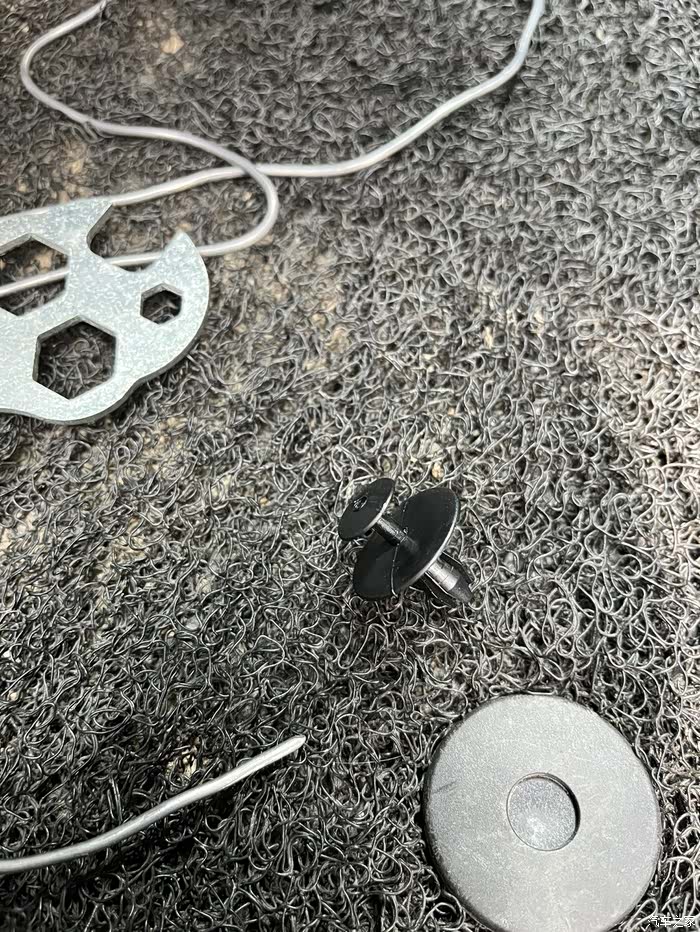

固定底护板的卡子设计的很巧妙，翘出中间的帽钉，即可取出卡扣，很方便。

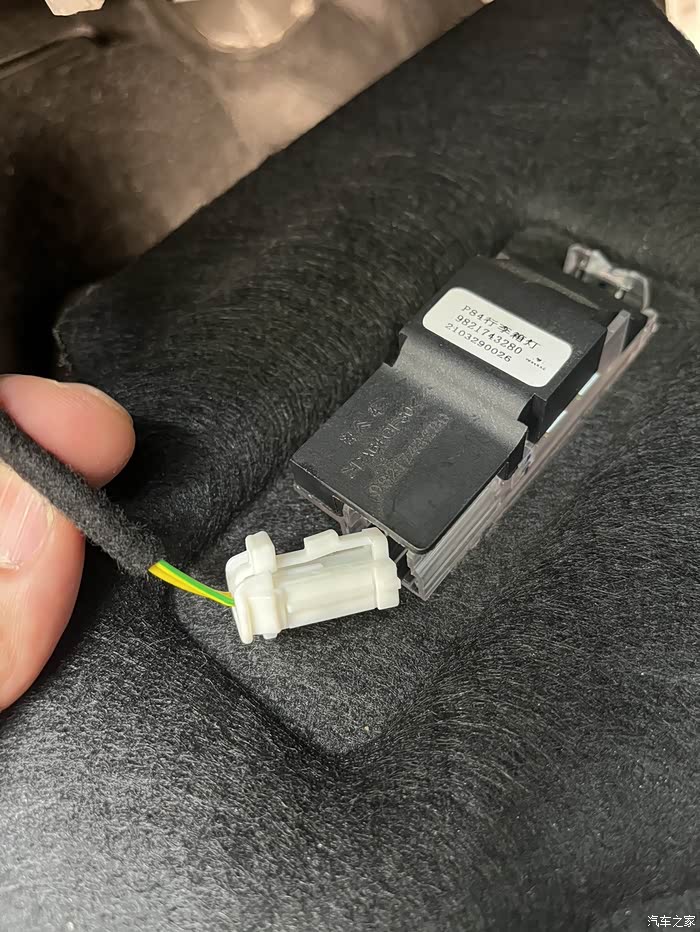

按压白色插头的凸起处，再缓缓用力拔出插头。
再把护板灯的线束脱离，彻底移除底护板。

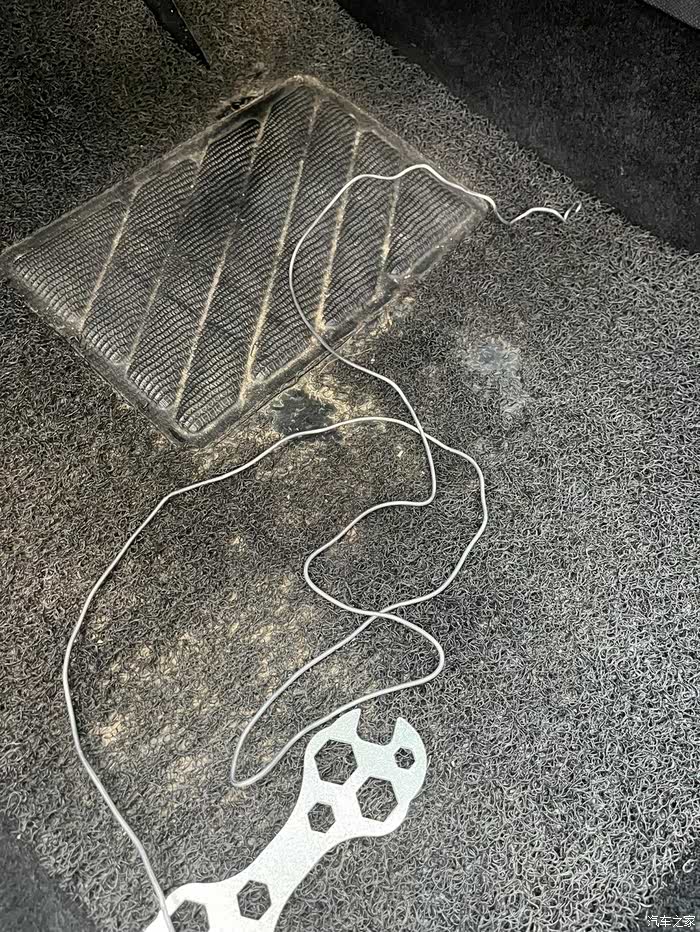

拉出线束的金属丝

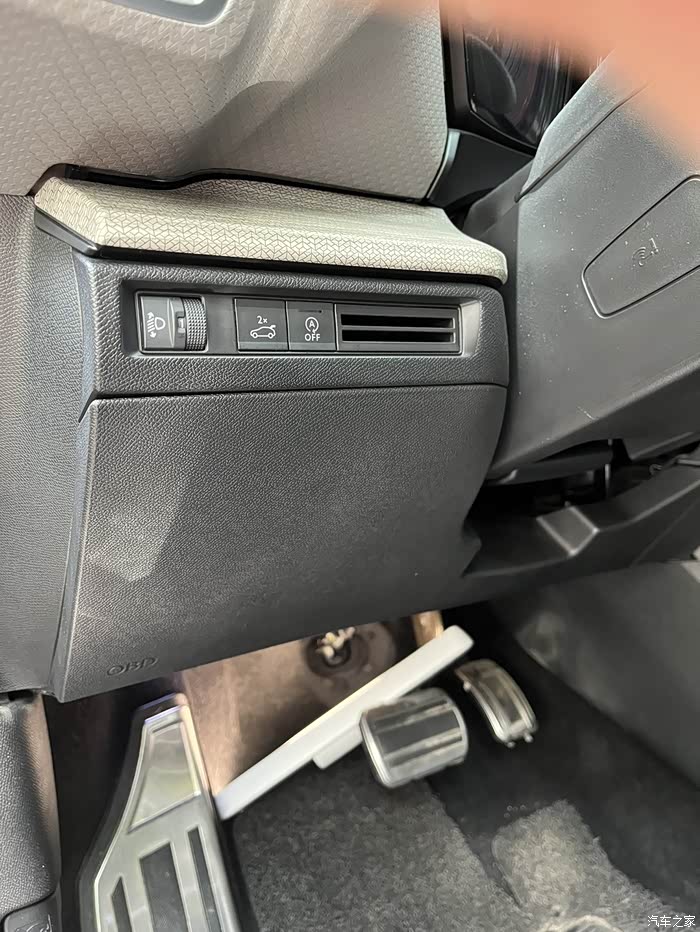

待线穿至主驾一侧后，拆开中控台下方的保险丝盒盖板，高配车拆下主驾处的底护板。

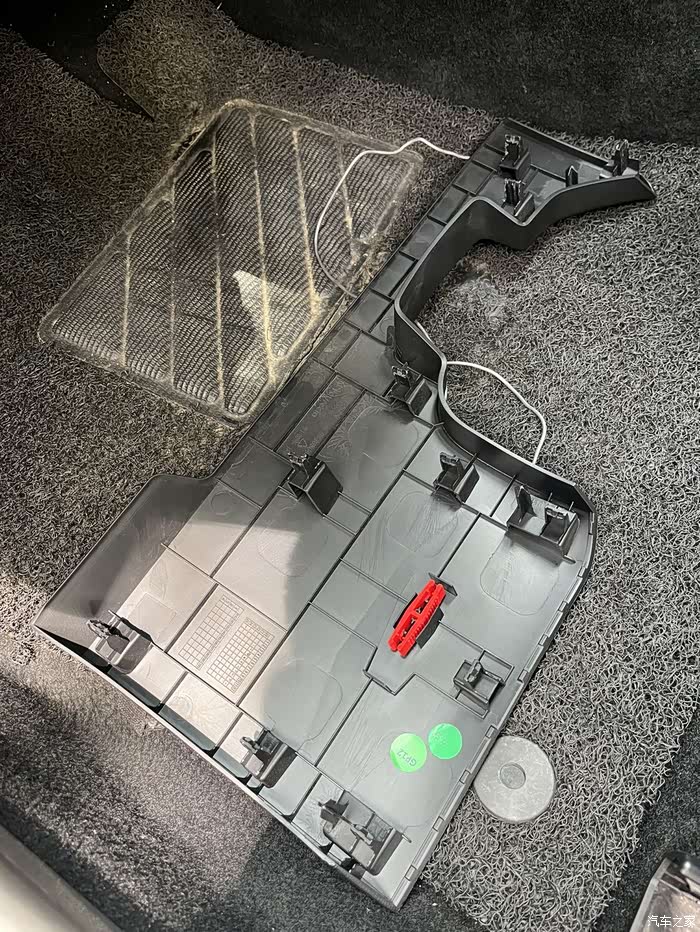

需要卸下的保险丝盒盖板，都是直插的固定点，拆装都很容易。
盖板背面红色的物件是拆装保险丝插头的工具

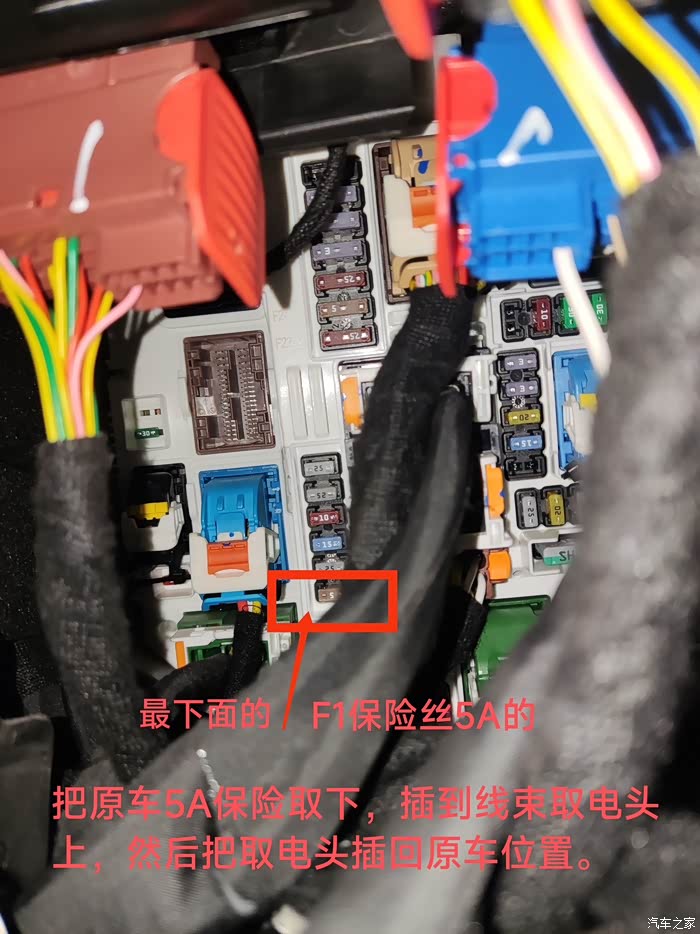

然后按下图取出车上的保险丝，插在灯具线束一端预留的孔洞内（线束插头已自带一个同规格的保险丝）。再将取电插头推入车辆对应的保险丝孔位。
引用卖家的图片3
因为空间狭小，实际操作会较为困难，需要耐住性子慢慢摸索。

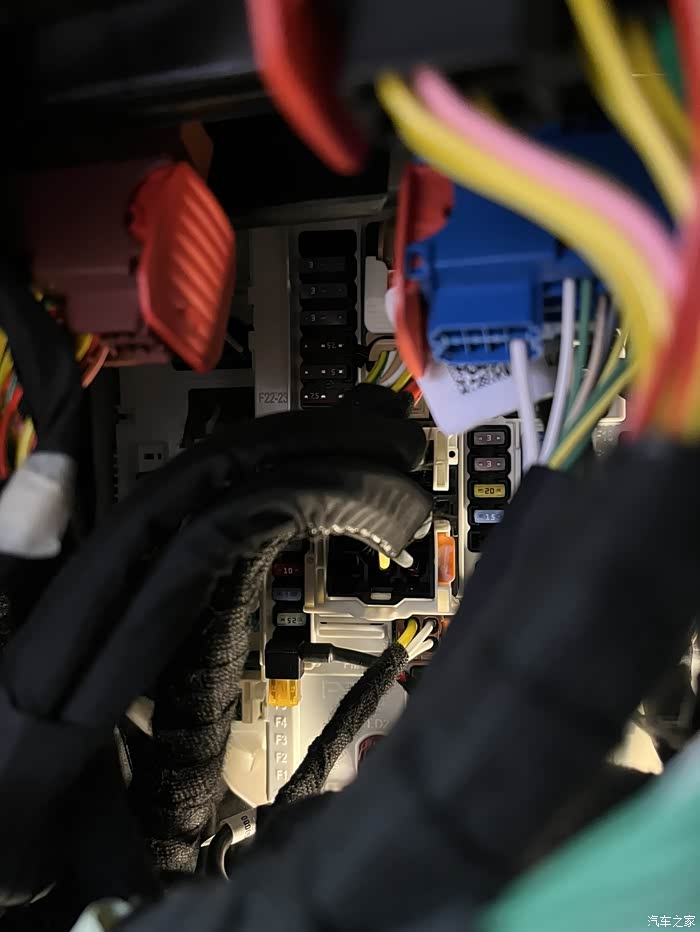

插孔位置线束较多，手大的不易操作
上图是线束插上取电口后的样子，在图片的左下方，能看到橙黄色的保险丝插片。
引用卖家的图片4

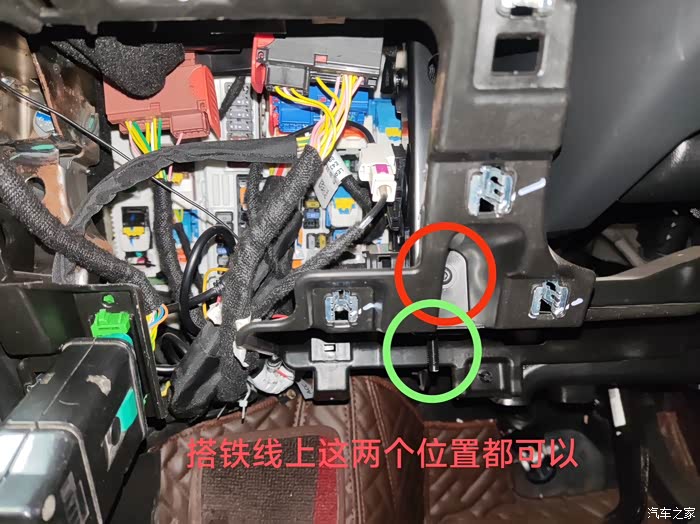

再按上图接上搭铁线，绿圈处更为适合。

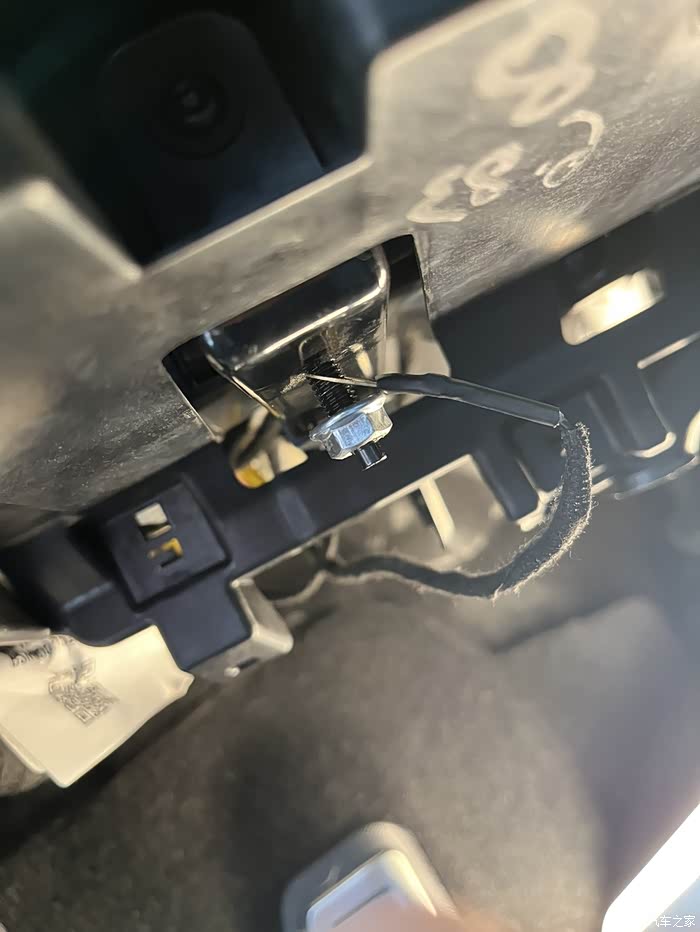

可在金属接触的部位稍加打磨，去除一些搭铁处的油漆，再拧紧附送的螺帽。

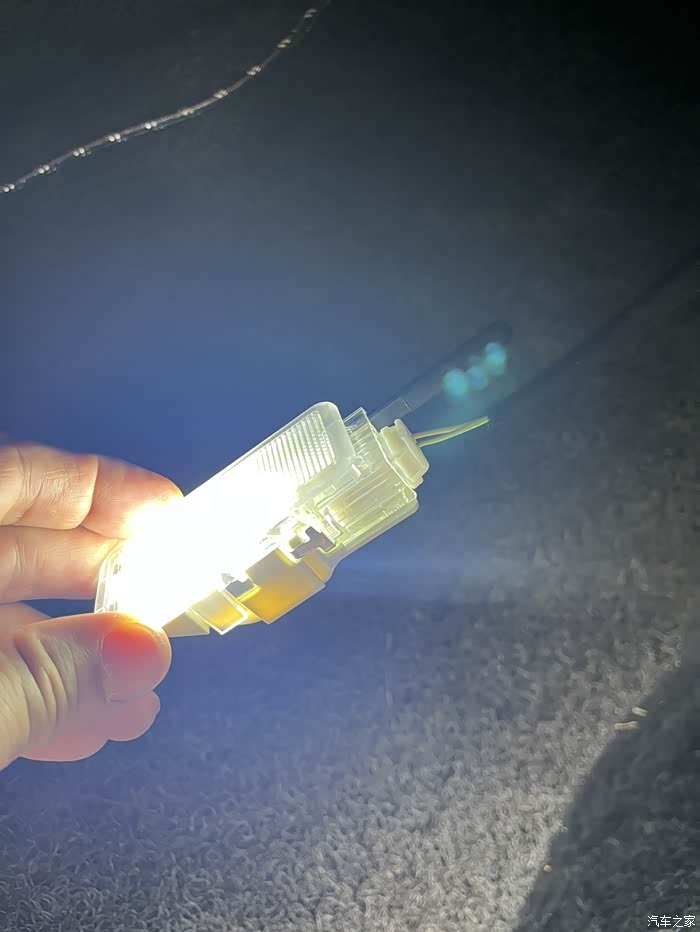

灯具是LED光源，比较亮
按启动键给车辆通电，测试灯具是否正常。在车辆熄火或关闭电源后，此灯具不会被点亮。
明亮的储物格，找东西方便了许多。
梳理好线束，将各处逆向回装，最后把新购灯具嵌入孔位，无损安装便全部完成。
目前凡尔赛能提升的，大都已改装，自己的四级车正逐步接近完满。
目前凡尔赛能提升的，大都已改装，自己的四级车正逐步接近完满。
