网购的自动大灯模块，由于店家宣传图片有所误导，买来的模块没有拌你回家功能（晚上熄火后延时自动关闭大灯），只能行驶中自动大灯（关闭大灯有延时），叫店家调延时30秒也没给调（默认是1分钟）。东西不贵也懒得扯皮直接给了个差评了事。
但我买这东西就是想要拌你回家功能，只能自己琢磨这改改。

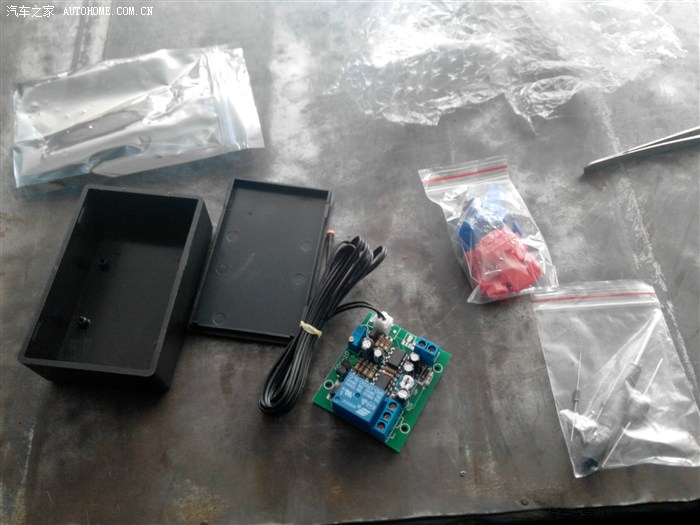

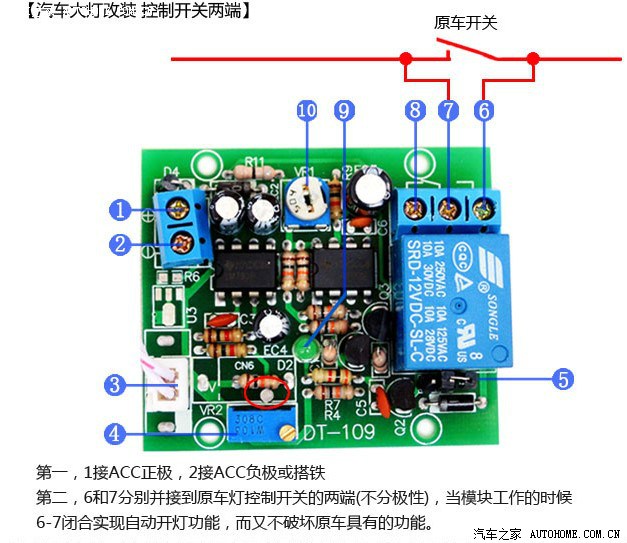

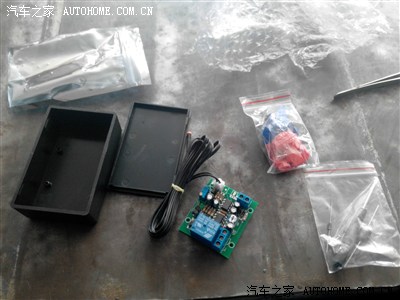

买来的模块 ，其实就相当于一个延时开关。6 7为开关脚

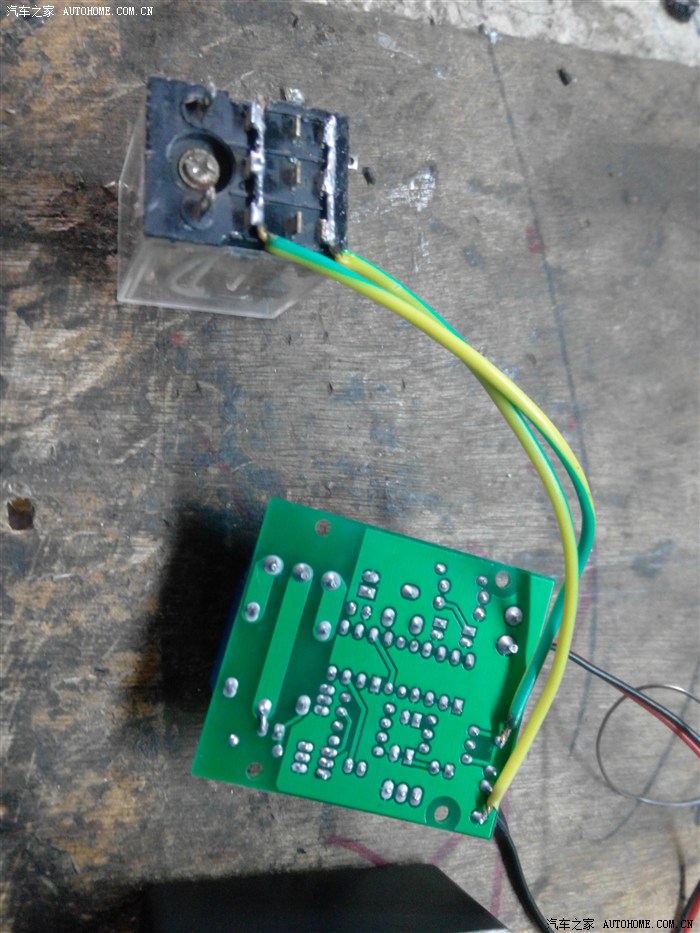

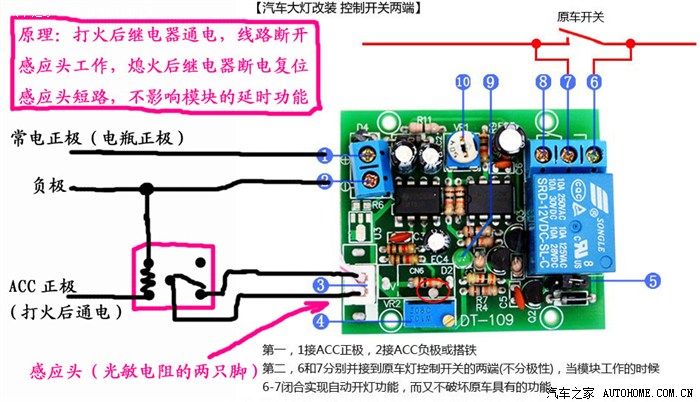

左边就是我加的线路了 实现拌你回家功能

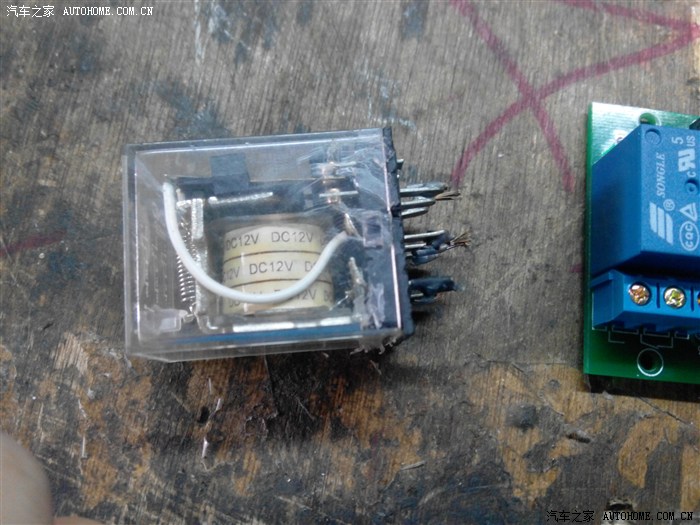

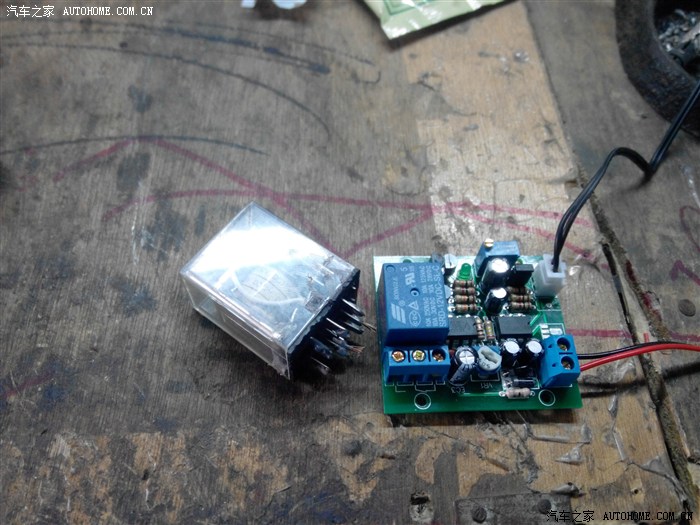

找了个旧继电器 12V的就行

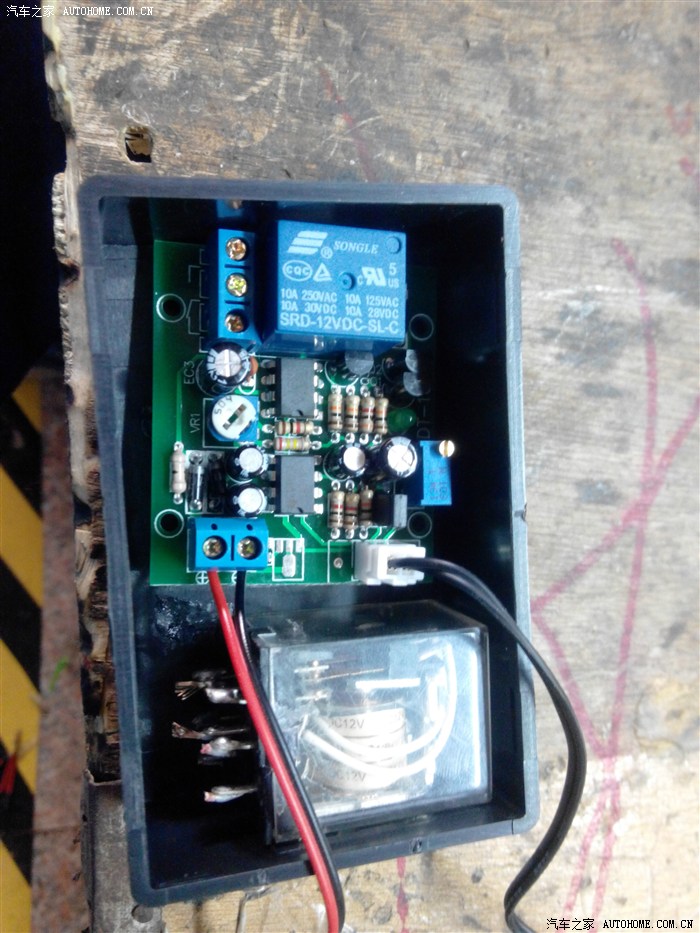

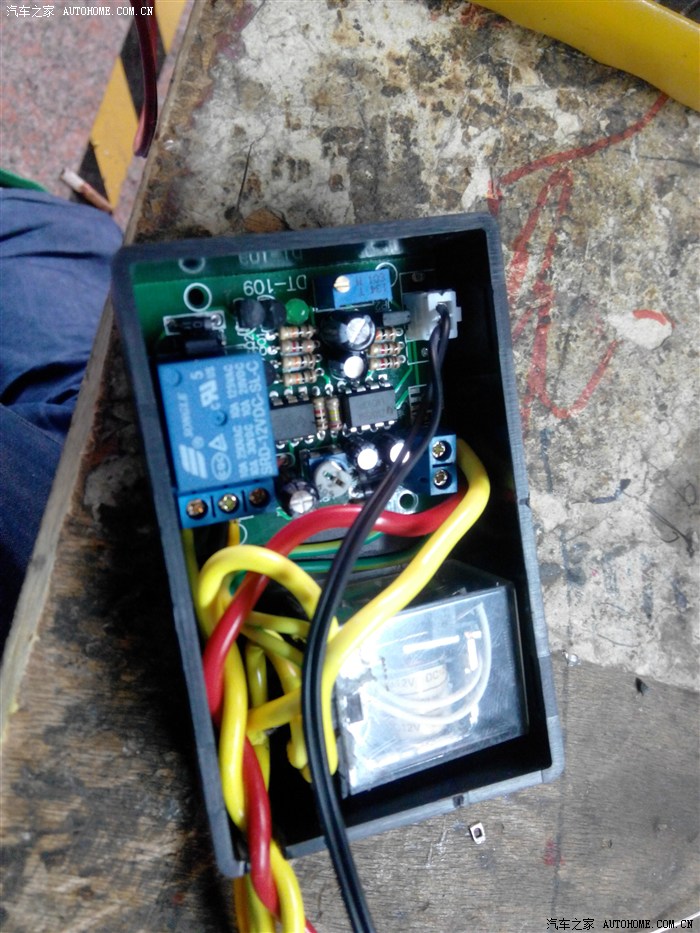

配的盒子，位置刚好

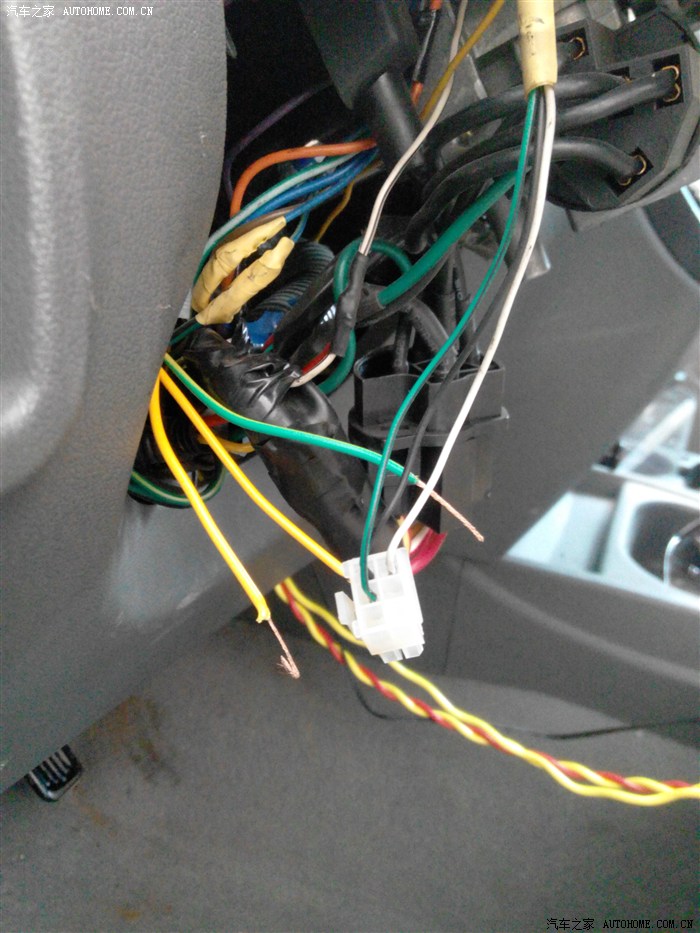

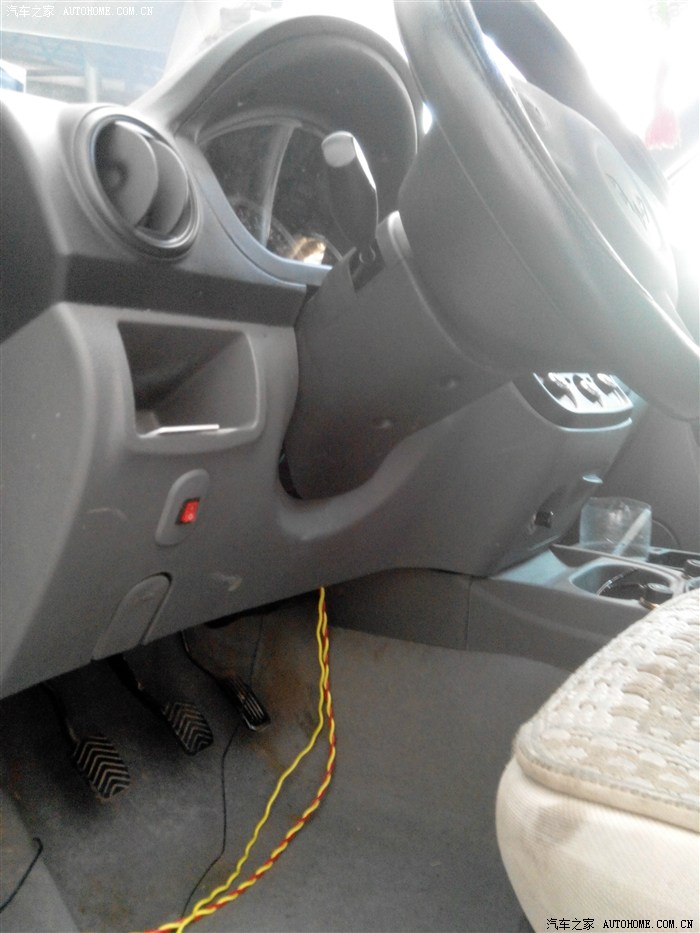

原车开关上面三根线。大灯、小灯、负极，把大灯小灯加个二极管接一起 与负极一起接模块开关脚6 7上面

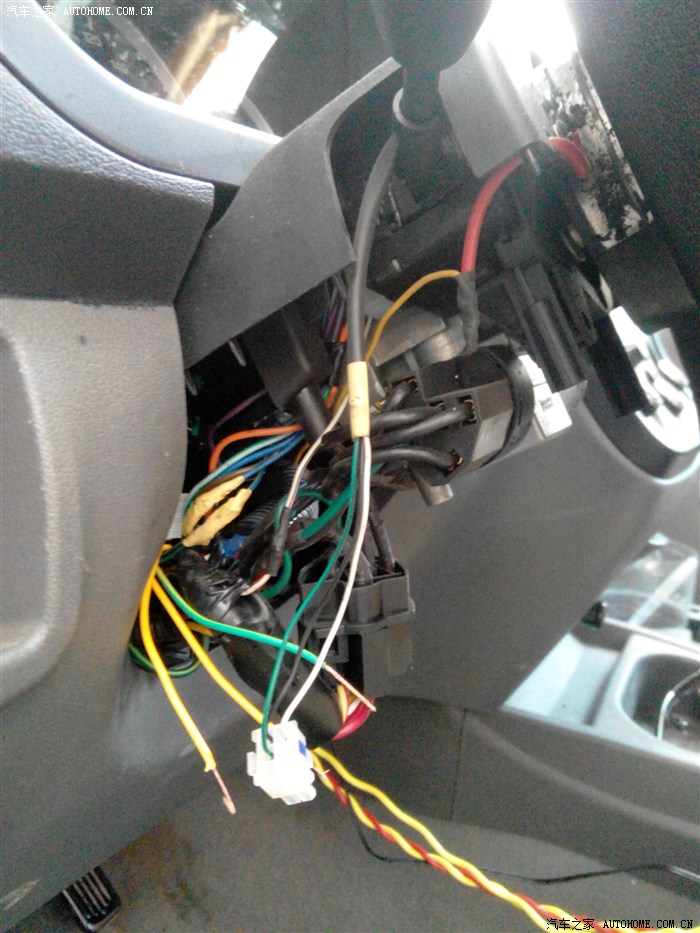

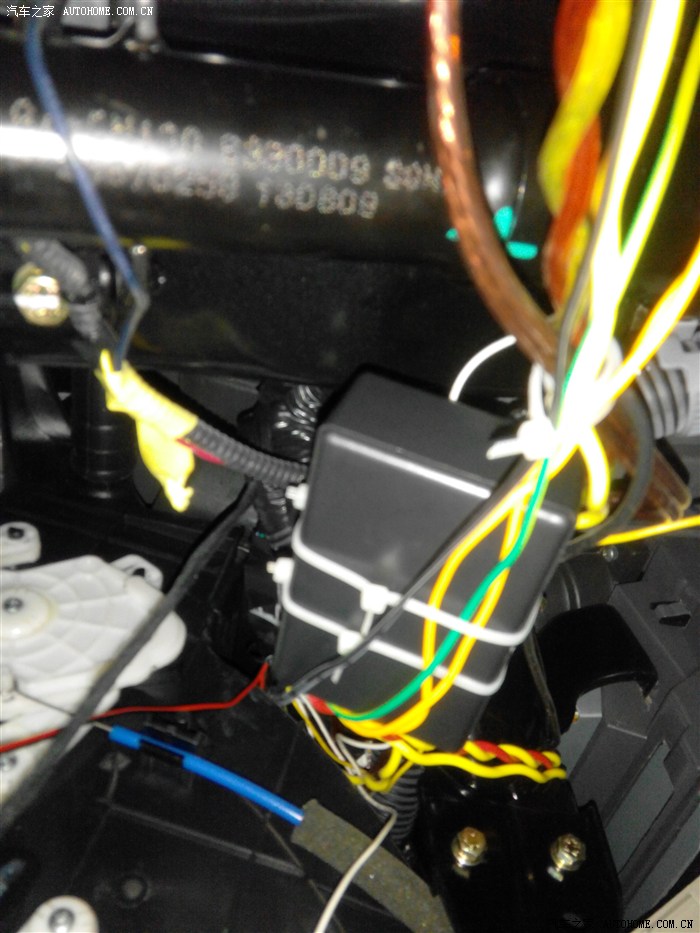

固定盒子 线路

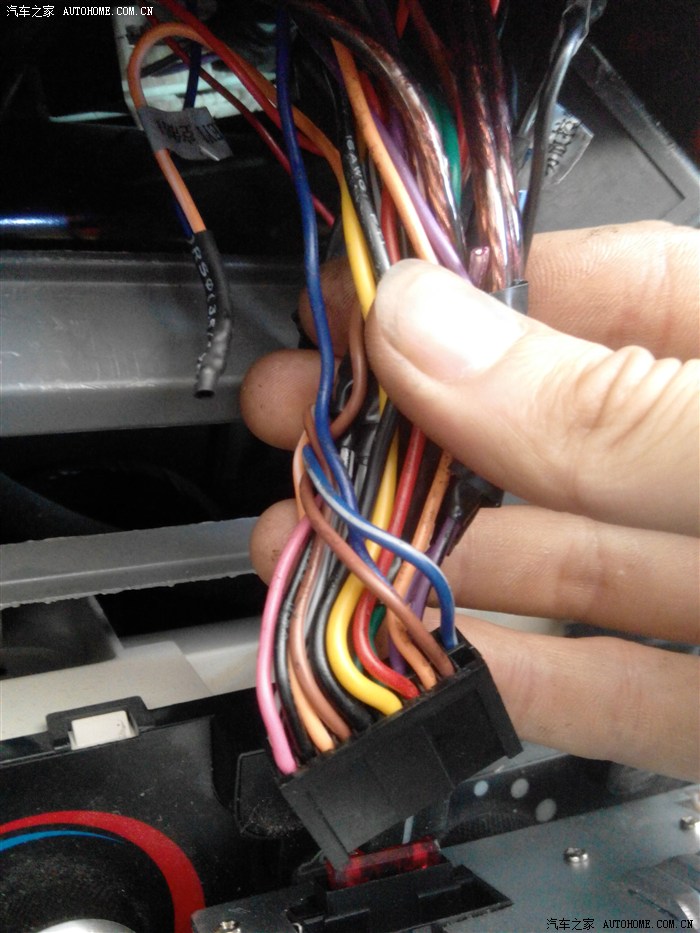

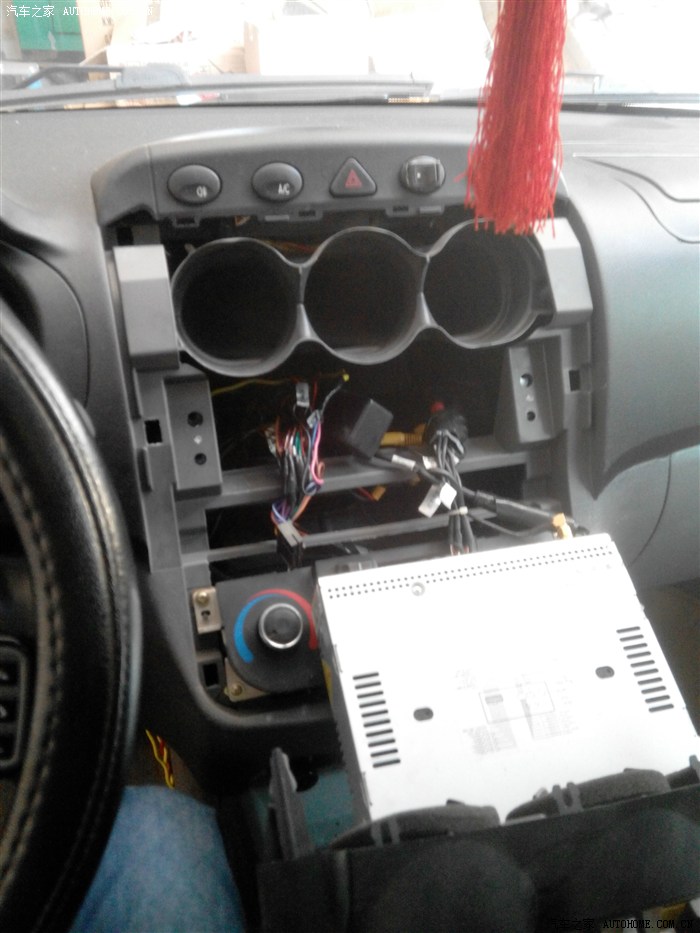

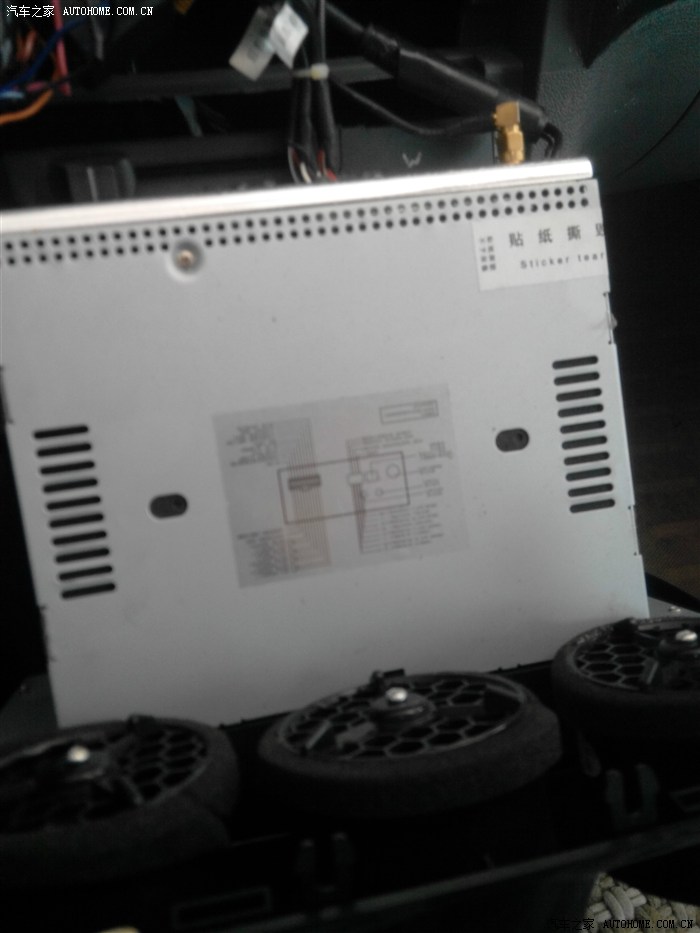

由于要接常电正极和ACC正极 钥匙那位置线路不太清楚 就直接接导航后面的线路上了

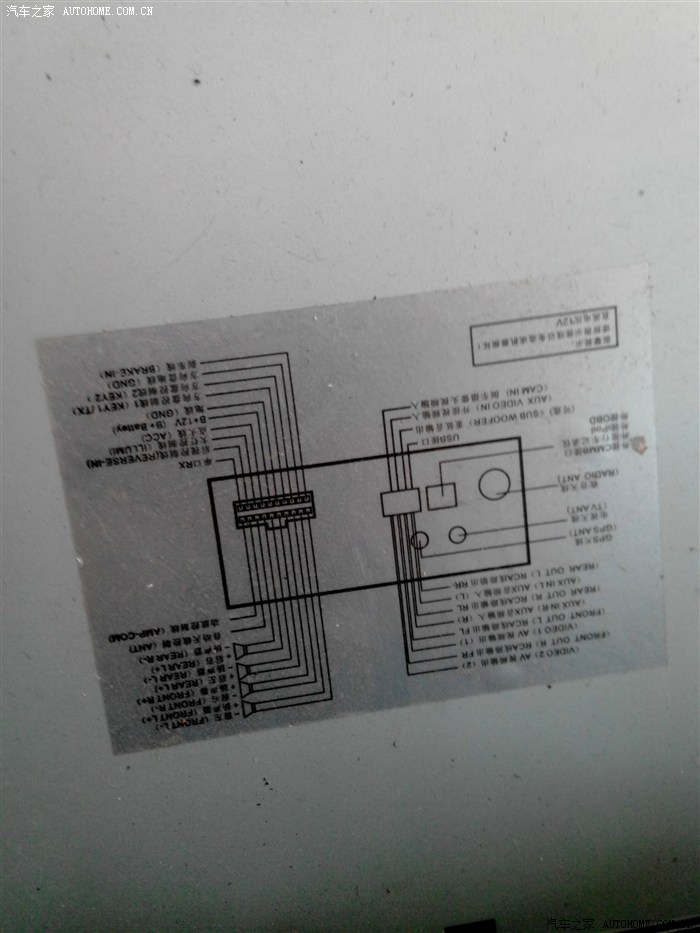

B+12V 为常电正极（黄线） 点火线ACC（红线） 地线（负极黑线）
下面视频效果
视频中操作说明：点火后 由于是白天 用纸块挡住感应头 大灯亮 熄火 后下车灯30秒 大灯自动熄灭
-
